USB 3.0

الموسوعة الحرة

شعار تغليف قديم [ 2 ] SuperSpeed ​​USB 5Gbps
شعار منفذ USB 5 جيجابت في الثانية

ناقل التسلسل العالمي 3.0 ( USB 3.0 )، الذي يُسوّق باسم SuperSpeed ​​USB ، هو الإصدار الرئيسي الثالث من معيار ناقل التسلسل العالمي (USB) لربط أجهزة الكمبيوتر والأجهزة الإلكترونية. وقد صدر في نوفمبر 2008. حددت مواصفات USB 3.0 بنية وبروتوكولًا جديدين، أُطلق عليهما اسم SuperSpeed، والذي تضمن مسارًا جديدًا لتوفير عمليات نقل بيانات ثنائية الاتجاه، الأمر الذي تطلب فعليًا خمسة أسلاك ودبابيس إضافية، بالإضافة إلى إضافة نظام ترميز إشارة جديد (رموز 8b/10b).بسرعة 5 جيجابت/ثانية  (المعروفة أيضًا باسم الجيل  الأول )، مع الحفاظ على بنية وبروتوكولات USB 2.0، وبالتالي الإبقاء على الدبابيس والأسلاك الأربعة الأصلية لضمان التوافق مع الإصدارات السابقة من USB 2.0، مما ينتج عنه تسعة أسلاك إجمالاً وتسعة أو عشرة دبابيس في واجهات الموصل (دبوس التعريف غير موصول). يمكن لمعدل النقل الجديد، الذي يُسوّق باسم SuperSpeed ​​USB (SS)، نقل الإشارات بسرعة تصل إلى 5 جيجابت/ثانية (بمعدل بيانات خام يبلغ 5 جيجابت/ثانية).تبلغ سرعة نقل البيانات عبر منفذ USB 3.0 من النوع A (وأحيانًا النوع B أيضًا) 500 ميجابايت/ثانية  ، أي أسرع بعشر مرات تقريبًا من سرعة النقل العالية (الحد الأقصى لمعيار USB 2.0 ). في  موصلات USB 3.0 من النوع A (وأحيانًا من النوع B أيضًا)، غالبًا ما تكون العوازل الداخلية المرئية زرقاء اللون، وذلك لتمييزها عن  موصلات USB 2.0، كما هو موصى به في المواصفات [ 3 ] : §5.3.1.4 ، وبالأحرف الأولى SS [ 4 ] .

يُعدّ معيار USB  3.1 ، الذي صدر في يوليو 2013، المعيار اللاحق الذي يحلّ محلّ  معيار USB 3.0 بالكامل. ويحافظ معيار USB 3.1 على بنية وبروتوكول SuperSpeed ​​USB  الحاليين مع نمط تشغيله (رموز 8 بت/10 بت، 5 جيجابت/ثانية )، مما أكسبه تسمية USB 3.1 Gen 1 . [ 5 ] [ 6 ] قدم USB 3.1 نظام SuperSpeed ​​المحسن - مع الحفاظ على بنية وبروتوكول SuperSpeed ​​(المعروف أيضًا باسم SuperSpeed ​​USB ) ودمجهما - مع بنية SuperSpeedPlus إضافية ، حيث أضافت ووفرت مخطط ترميز جديدًا (رموز 128 بت/132 بت) وبروتوكولًا يُسمى SuperSpeedPlus (المعروف أيضًا باسم SuperSpeedPlus USB ، ويُسوّق أحيانًا باسم SuperSpeed+ أو SS+ )، مع تعريف وضع نقل جديد يُسمى USB 3.1 Gen 2 [ 5 ] بسرعة إشارة تبلغ 10 جيجابت/ثانية ومعدل بيانات خام يبلغ 1212 ميجابايت/ثانية عبر وصلات Type-A وType-B و Type-C (USB-C) الحالية، أي أكثر من ضعف معدل USB 3.0 (المعروف أيضًا باسم Gen 1). [ 7 ] [ 3 ] ولا يزال التوافق مع الإصدارات السابقة متاحًا من خلال تطبيق USB 2.0 المتوازي. غالبًا ما تكون موصلات USB 3.1 Gen 2 من النوعين A وB باللون الأزرق المخضر، مع أن هذا ليس معيارًا قياسيًا. (يوصي المعيار بأن تكون جميع المقابس والمآخذ من النوع A التي تدعم USB 3، بما في ذلك تلك التي تدعم الجيل الثاني، مزودة بعوازل زرقاء، وتحديدًا لون Pantone 300 C. ولا يذكر المعيار اللون الأزرق المخضر، أو لون موصل النوع B، بينما يُشترط أن تكون جميع موصلات النوع A والنوع B الأخرى - Micro وMini - مزودة بعوازل بيضاء أو سوداء أو رمادية للأنواع A وB وAB على التوالي).

يحلّ معيار USB  3.2 ، الذي صدر في سبتمبر 2017، محلّ معيار USB  3.1 بشكل كامل. أضاف معيار USB  3.2 مسارًا ثانيًا إلى نظام SuperSpeed ​​المحسّن، بالإضافة إلى تحسينات أخرى، بحيث يدعم SuperSpeedPlus USB وضع Gen  2×1 (المعروف سابقًا باسم USB  3.1 Gen  2 )، ووضعي التشغيل الجديدين Gen 1×2 و Gen 2×2 عند العمل على مسارين. في المقابل، لا تزال بنية وبروتوكول SuperSpeed ​​(المعروف أيضًا باسم SuperSpeed ​​USB) يدعمان وضع التشغيل Gen  1×1 أحادي المسار (المعروف سابقًا باسم USB  3.1 Gen  1 ). لذا، فإن عمليات النقل ثنائية المسار، وتحديدًا USB  3.2 Gen  1×2 ( بسرعة 10 جيجابت/ثانية ومعدل نقل بيانات خام يبلغ 1 جيجابايت/ثانية بعد إضافة بيانات التشفير) و USB  3.2 Gen  2×2 ( بسرعة 20 جيجابت/ثانية ، أي 2.422 جيجابايت/ثانية )، لا تُمكن إلا باستخدام بنى تحتية كاملة الميزات (تشمل المضيف، والموزعات، والأجهزة الطرفية، والكابلات والمقابس ذات 24 سنًا). وحتى عام 2023، لم تكن تقنيات USB  3.2 Gen  1×2 وGen  2×2 مُطبقة في العديد من المنتجات؛ مع ذلك، بدأت إنتل بتضمينها في شرائح LGA 1200 Rocket Lake (سلسلة 500) في يناير 2021، وAMD في شرائح LGA 1718 AM5 في سبتمبر 2022، بينما لم تُوفرها آبل قط. من ناحية أخرى، أصبحت تطبيقات USB  3.2 من الجيل  الأول ( 5 جيجابت/ثانية ) والجيل  الثاني ( 10 جيجابت/ثانية ) شائعة للغاية. ومرة ​​أخرى، توفر  تقنية USB 2.0 المتوازية التوافق مع الإصدارات السابقة.

ملخص

 تتشابه مواصفات USB 3.0 مع مواصفات USB 2.0 ، ولكنها تتضمن العديد من التحسينات وتطبيقًا بديلًا. وقد تم الحفاظ على مفاهيم USB السابقة، مثل نقاط النهاية وأنواع النقل الأربعة (النقل المجمع، والتحكم، والتزامن ، والمقاطعة)، ولكن البروتوكول والواجهة الكهربائية يختلفان. وتحدد المواصفات قناة منفصلة فعليًا لنقل  بيانات USB 3.0. وتُحسّن التغييرات في هذه المواصفات المجالات التالية:

  • سرعة النقل – يضيف USB 3.0 نوع نقل جديد يسمى SuperSpeed ​​أو SS، بسرعة 5 جيجابت/ثانية (من الناحية الكهربائية، فهو أقرب إلى PCI Express 2.0 و SATA منه إلى USB 2.0). [ 8 ]
  • زيادة عرض النطاق الترددي - يستخدم USB 3.0 مسارين أحاديي الاتجاه للبيانات بدلاً من مسار واحد فقط: أحدهما لاستقبال البيانات والآخر لإرسالها.
  • إدارة الطاقة - يتم تحديد حالات إدارة الطاقة للوصلة من U0 إلى U3.
  • تحسين استخدام ناقل البيانات - تمت إضافة ميزة جديدة (باستخدام حزم NRDY و ERDY) للسماح للجهاز بإخطار المضيف بشكل غير متزامن بجاهزيته، دون الحاجة إلى الاستقصاء.
  • دعم الوسائط الدوارة - تم تحديث بروتوكول التجميع بميزة جديدة تسمى بروتوكول البث والتي تسمح بعدد كبير من التدفقات المنطقية داخل نقطة النهاية.

تصل سرعات نقل البيانات في USB  3.0 إلى 5 جيجابت/ثانية ، أو 5000 ميجابت/ثانية ، أي أسرع بعشر مرات تقريبًا من USB  2.0 ( 0.48 جيجابت/ثانية )، حتى دون الأخذ في الاعتبار أن USB  3.0 يعمل بنظام الإرسال والاستقبال المتزامن (Full duplex ) بينما  يعمل USB 2.0 بنظام الإرسال والاستقبال غير المتزامن (Half duplex ). وهذا يمنح USB  3.0 نطاقًا تردديًا ثنائي الاتجاه إجماليًا أكبر بعشرين ضعفًا من USB 2.0. [ 9 ] وبأخذ التحكم في التدفق، وتأطير الحزم، وعبء البروتوكول في الاعتبار، يمكن للتطبيقات توقع نطاق ترددي يصل إلى 450 ميجابايت/ثانية . [ 10 ]

الهندسة المعمارية والميزات

صورة أمامية لمقبس USB  3.0 من النوع A القياسي، تُظهر صفه الأمامي المكون من أربعة دبابيس للطاقة وUSB  1.x/2.0، وصفه الثاني المكون من خمسة دبابيس لتوصيل USB  3.0 الأحدث. العازل بلون أزرق معياري لـ USB 3.0، وهو Pantone 300  C.

في تقنية USB  3.0، تُستخدم بنية ناقل مزدوج للسماح بتشغيل كل من USB  2.0 (بسرعات كاملة، أو منخفضة، أو عالية) وUSB  3.0 (بسرعة فائقة) في آنٍ واحد، مما يوفر توافقًا مع الإصدارات السابقة . ويظل الهيكل البنيوي كما هو، حيث يتكون من بنية نجمية هرمية مع محور رئيسي في المستوى 0 ومحاور في المستويات الأدنى لتوفير اتصال الناقل للأجهزة.

نقل البيانات ومزامنتها

تبدأ عملية نقل البيانات فائقة السرعة بطلب من المضيف، يليه رد من الجهاز. يقبل الجهاز الطلب أو يرفضه؛ في حالة القبول، يرسل الجهاز البيانات أو يستقبلها من المضيف. إذا توقف الجهاز، يستجيب بإشارة STALL. في حال نقص مساحة التخزين المؤقت أو البيانات، يستجيب بإشارة Not Ready (NRDY) لإبلاغ المضيف بعدم قدرته على معالجة الطلب. عندما يصبح الجهاز جاهزًا، يرسل إشارة Endpoint Ready (ERDY) إلى المضيف الذي يعيد جدولة العملية.

إن استخدام البث الأحادي والعدد المحدود من حزم البث المتعدد ، بالإضافة إلى الإشعارات غير المتزامنة، يمكّن الروابط التي لا تقوم بتمرير الحزم بنشاط من وضعها في حالات طاقة منخفضة، مما يسمح بإدارة أفضل للطاقة.

 يستخدم منفذ USB 3.0 إشارة ساعة ذات طيف منتشر، تتفاوت بمقدار يصل إلى 5000  جزء في المليون عند تردد 33  كيلوهرتز، لتقليل التداخل الكهرومغناطيسي. ونتيجةً لذلك، يحتاج جهاز الاستقبال إلى "متابعة" إشارة الساعة باستمرار لاستعادة البيانات. ويُسهم ترميز 8 بت/10 بت، بالإضافة إلى تصميمات أخرى، في تحسين استعادة إشارة الساعة . [ 11 ]

ترميز البيانات

توفر ناقلة "السرعة الفائقة" وضع نقل بيانات بمعدل اسمي يبلغ 5.0 جيجابت/ثانية ، بالإضافة إلى أوضاع النقل الثلاثة الموجودة. مع الأخذ في الاعتبار تكلفة التشفير، يبلغ معدل نقل البيانات الخام 4 جيجابت/ثانية ، وتعتبر المواصفات أنه من المعقول تحقيق 3.2 جيجابت/ثانية ( 400 ميجابايت/ثانية ) أو أكثر عمليًا. [ 12 ]

تُرسل جميع البيانات على شكل سلسلة من مقاطع ثمانية بتات (بايت واحد) يتم تشفيرها وتحويلها إلى رموز عشرة بتات باستخدام ترميز 8b/10b ؛ مما يساعد على منع حدوث تداخل كهرومغناطيسي (EMI) أثناء الإرسال. [ 7 ] يتم تنفيذ التشفير باستخدام مسجل إزاحة خطي ذي تغذية راجعة حرة التشغيل (LFSR). تتم إعادة ضبط مسجل الإزاحة الخطي ذي التغذية الراجعة الحرة عند إرسال أو استقبال رمز COM. [ 12 ]

 بخلاف المعايير السابقة، لا يحدد معيار USB 3.0 طولًا أقصى للكابل، بل يشترط فقط أن تستوفي جميع الكابلات المواصفات الكهربائية: بالنسبة للكابلات النحاسية ذات الأسلاك AWG 26، يبلغ الحد الأقصى للطول العملي 3 أمتار (10 أقدام) . [ 13 ]

الطاقة والشحن

كما هو الحال مع الإصدارات السابقة من USB، يوفر USB 3.0 الطاقة بجهد  اسمي 5 فولت. يبلغ التيار المتاح لأجهزة SuperSpeed ​​منخفضة الطاقة (حمل وحدة واحدة) 150  مللي أمبير، بزيادة عن 100 مللي  أمبير المحددة في USB 2.0. أما بالنسبة لأجهزة SuperSpeed ​​عالية الطاقة، فيبلغ الحد الأقصى ستة أحمال وحدات أو 900  مللي أمبير (4.5 واط )، أي ما يقارب ضعف تيار USB 2.0 البالغ 500 مللي أمبير. [ 12 ] : القسم 9.2.5.1 إدارة الطاقة

قد تقوم منافذ USB 3.0 بتنفيذ مواصفات USB أخرى لزيادة الطاقة، بما في ذلك مواصفات شحن بطارية USB حتى 1.5  أمبير أو 7.5  واط، أو في حالة USB 3.1، مواصفات توصيل طاقة USB لشحن الجهاز المضيف حتى 100  واط. [ 14 ]

مخطط التسمية

ابتداءً من مواصفات USB 3.2، قدمت منظمة USB-IF نظام تسمية جديدًا. [ 15 ] ولمساعدة الشركات في وضع علامات تجارية لأوضاع التشغيل المختلفة، أوصت المنظمة بتسمية سرعات 5 و10 و 20 جيجابت/ثانية على التوالي بـ SuperSpeed ​​USB 5Gbps و SuperSpeed ​​USB 10  Gbps و SuperSpeed ​​USB 20  Gbps . [ 16 ] وفي عام 2023، تم استبدالها مرة أخرى، [ 17 ] حيث استُبدل مصطلح "SuperSpeed" بـ USB 5Gbps و USB 10Gbps و USB 20Gbps ، مع تقديم شعارات جديدة للتغليف والمنافذ . [ 18 ]

التوافر

لوحة الدوائر الداخلية وموصلات  موزع USB 3.0 رباعي المنافذ، باستخدام مجموعة شرائح VIA Technologies

أعلنت مجموعة الترويج لتقنية USB 3.0 في 17 نوفمبر 2008 عن اكتمال مواصفات الإصدار 3.0 وانتقالها إلى منتدى مطوري USB (USB-IF)، الهيئة المسؤولة عن إدارة مواصفات USB. [ 19 ] وقد أتاحت هذه الخطوة فعلياً لمطوري الأجهزة إمكانية استخدام المواصفات في منتجاتهم المستقبلية.

أعلنت شركة بافالو تكنولوجي عن أول منتجات استهلاكية تدعم تقنية USB 3.0 وقامت بشحنها في نوفمبر 2009، بينما تم الإعلان عن أول  منتجات استهلاكية معتمدة تدعم تقنية USB 3.0 في 5 يناير 2010، في معرض لاس فيغاس للإلكترونيات الاستهلاكية (CES)، بما في ذلك لوحتين أم من إنتاج شركتي أسوس وجيغابايت تكنولوجي . [ 20 ] [ 21 ]

تشمل الشركات المصنعة لوحدات تحكم USB 3.0 المضيفة، على سبيل المثال لا الحصر، رينيساس إلكترونيكس ، وفريسكو لوجيك، وأسميديا ، وإيترون، وفيا تكنولوجيز ، وتكساس إنسترومنتس ، وإن إي سي، وإنفيديا . في نوفمبر 2010، حصلت رينيساس وفريسكو لوجيك [ 22 ] على شهادة USB-IF. كما شوهدت لوحات أم لمعالجات إنتل ساندي بريدج مزودة بوحدات تحكم مضيفة من أسميديا ​​وإيترون. في 28 أكتوبر 2010، أطلقت هيوليت-باكارد جهاز HP Envy 17 3D المزود  بوحدة تحكم مضيفة USB 3.0 من رينيساس قبل عدة أشهر من بعض منافسيها. تعاونت AMD مع رينيساس لإضافة  تقنية USB 3.0 الخاصة بها إلى شرائحها لمنصاتها لعام 2011.في معرض الإلكترونيات الاستهلاكية CES 2011، كشفت توشيبا عن حاسوب محمول يُدعى " Qosmio X500" مزود بمنفذ USB 3.0 وتقنية Bluetooth 3.0 ، وأصدرت سوني سلسلة جديدة من حواسيب Sony VAIO المحمولة مزودة بمنفذ USB  3.0. وبحلول أبريل 2011، أصبحت سلسلة Inspiron و Dell XPS متوفرة بمنافذ USB  3.0، وبحلول مايو 2012، أصبحت سلسلة Dell Latitude المحمولة كذلك؛ إلا أن منافذ USB الرئيسية لم تعمل بسرعة SuperSpeed ​​على نظام التشغيل Windows 8.

إضافة إلى المعدات الموجودة

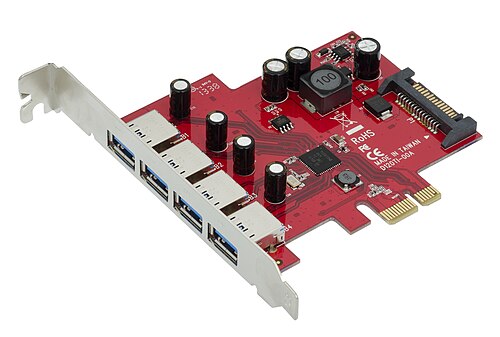

وحدة تحكم USB  3.0 على شكل بطاقة توسعة PCI Express
المنافذ الجانبية في جهاز كمبيوتر محمول. من اليسار إلى اليمين:  منفذ USB 3.0 Standard-A (المضيف) (النقاط الخمسة الإضافية لـ USB 3 مرئية على الجانب السفلي من اللسان)، موصل VGA ، موصل DisplayPort ، منفذ USB  2.0 Standard-A (المضيف).

في اللوحات الأم لأجهزة الكمبيوتر المكتبية المزودة بفتحات PCI Express (أو معيار PCI الأقدم )،  يمكن إضافة دعم USB 3.0 عبر بطاقة توسعة PCI Express . بالإضافة إلى فتحة PCIe فارغة على اللوحة الأم،  تتطلب العديد من بطاقات توسعة "PCI Express إلى USB 3.0" توصيلها بمصدر طاقة خارجي، مثل محول Molex أو مصدر طاقة خارجي، لتشغيل العديد من  أجهزة USB 3.0، كالهواتف المحمولة أو محركات الأقراص الصلبة الخارجية التي لا تملك مصدر طاقة سوى USB. واعتبارًا من عام 2011، يُستخدم هذا غالبًا لتزويد منفذين إلى أربعة  منافذ USB 3.0 بالطاقة الكاملة التي تبلغ 0.9  أمبير (4.5  واط) التي  يوفرها كل منفذ (مع نقل البيانات في الوقت نفسه)، في حين أن فتحة PCI Express نفسها لا تستطيع توفير الطاقة المطلوبة.

إذا كانت سرعة الاتصال بأجهزة التخزين هي السبب وراء التفكير في استخدام USB 3.0، فيمكن استخدام eSATAp  كبديل ، ربما عن طريق إضافة حامل فتحة توسعة غير مكلف يوفر منفذ eSATAp؛ إذ توفر بعض محركات الأقراص الصلبة الخارجية واجهات USB (2.0 أو 3.0) وeSATAp. [ 21 ] ولضمان التوافق بين اللوحات الأم والأجهزة الطرفية، يجب أن تحصل جميع الأجهزة المعتمدة من USB على موافقة منتدى مطوري USB (USB-IF). ويتوفر في السوق نظام اختبار شامل واحد على الأقل لمصممي USB 3.0. [ 23 ]

التبني

أعلنت مجموعة مُروّجي USB عن إطلاق USB 3.0 في نوفمبر 2008. وفي 5 يناير 2010، أعلن اتحاد USB الدولي عن أول لوحتين أمّ معتمدتين بتقنية USB 3.0، إحداهما من ASUS والأخرى من Gigabyte Technology . [ 21 ] [ 24 ] وشملت الإعلانات السابقة قائمة Gigabyte الصادرة في أكتوبر 2009 والتي تضم سبع لوحات أمّ بتقنية USB 3.0 مزودة بشريحة P55 ، [ 25 ] ولوحة أمّ من ASUS تم إلغاؤها قبل بدء الإنتاج. [ 26 ]

كان من المتوقع أن تدخل وحدات التحكم التجارية حيز الإنتاج بكميات كبيرة في الربع الأول من عام 2010. [ 27 ] في 14 سبتمبر 2009، أعلنت شركة فريكوم عن قرص صلب خارجي بمنفذ USB 3.0. [ 28 ] في 4 يناير 2010، أعلنت شركة سيجيت عن قرص صلب محمول صغير مزود ببطاقة ExpressCard  إضافية بمنفذ USB 3.0 ، موجه لأجهزة الكمبيوتر المحمولة (أو أجهزة الكمبيوتر المكتبية المزودة بفتحة ExpressCard)، وذلك خلال معرض الإلكترونيات الاستهلاكية (CES) في لاس فيغاس، نيفادا. [ 29 ] [ 30 ]

تحتوي نواة لينكس الرئيسية على دعم USB  3.0 منذ الإصدار 2.6.31، الذي تم إصداره في سبتمبر 2009. [ 31 ] [ 32 ] [ 33 ]

يدعم نظام FreeBSD  تقنية USB 3.0 منذ الإصدار 8.2، الذي تم إصداره في فبراير 2011. [ 34 ]

كان نظام التشغيل ويندوز 8 أول نظام تشغيل من مايكروسوفت يوفر دعمًا مدمجًا لتقنية USB 3.0. [ 35 ] أما في ويندوز 7، فلم يكن هذا الدعم مُضمّنًا في الإصدار الأولي للنظام. [ 36 ] ومع ذلك، تتوفر برامج التشغيل التي تُفعّل دعم ويندوز 7 عبر مواقع الشركات المصنّعة للأجهزة.

أصدرت إنتل أول شريحة معالجة مزودة بمنافذ USB 3.0 مدمجة في عام 2012 مع إطلاق شريحة Panther Point . وقد أشار بعض محللي الصناعة إلى أن إنتل تأخرت في دمج USB 3.0 في شريحة المعالجة، مما أدى إلى إبطاء انتشارها على نطاق واسع. [ 37 ] وقد تُعزى هذه التأخيرات إلى مشاكل في عملية تصنيع CMOS ، [ 38 ] أو التركيز على تطوير منصة Nehalem ، [ 39 ] أو انتظار نضوج جميع معايير توصيلات 3.0 (USB 3.0، PCIe 3.0 ، SATA 3.0 ) قبل تطوير شريحة معالجة جديدة، [ 40 ] [ 41 ] أو ربما كانت هذه استراتيجية من إنتل لتفضيل واجهة Thunderbolt الجديدة . [ 42 ] أعلنت شركة آبل عن أجهزة كمبيوتر محمولة مزودة بمنافذ USB 3.0 في 11 يونيو 2012، بعد ما يقرب من أربع سنوات من اعتماد USB 3.0 نهائيًا.

بدأت شركة AMD بدعم USB 3.0 من خلال موزعات Fusion Controller الخاصة بها في عام 2011. وأعلنت شركة Samsung Electronics عن دعم USB 3.0 من خلال منصة Exynos 5 Dual القائمة على ARM والمخصصة للأجهزة المحمولة.

مشاكل

السرعة والتوافق

 استخدمت العديد من تطبيقات USB 3.0 المبكرة على نطاق واسع عائلة وحدات التحكم المضيفة NEC / Renesas μD72020x، [ 43 ] والتي من المعروف أنها تتطلب تحديثًا للبرامج الثابتة لتعمل بشكل صحيح مع بعض الأجهزة. [ 44 ] [ 45 ] [ 46 ]

من العوامل المؤثرة على سرعة أجهزة التخزين USB (وهذا واضح بشكل أكبر مع  أجهزة USB 3.0، ولكنه ملحوظ أيضًا مع  أجهزة USB 2.0) أن برامج تشغيل بروتوكول نقل البيانات المجمعة فقط (BOT) في USB Mass Storage أبطأ عمومًا من برامج تشغيل بروتوكول SCSI المرفق (UAS[P]). [ 47 ] [ 48 ] [ 49 ] [ 50 ]

في بعض اللوحات الأم القديمة (2009-2010) المبنية على معالج Ibex Peak  ، تتصل شرائح USB 3.0 المدمجة افتراضيًا عبر مسار PCI Express بسرعة 2.5 جيجابت/ثانية في شريحة PCH ، مما لم يوفر سرعة PCI Express 2.0 الكاملة ( 5 جيجابت/ثانية )، وبالتالي لم يوفر عرض نطاق ترددي كافيًا حتى لمنفذ USB 3.0 واحد. تحتوي الإصدارات الأولى من هذه اللوحات (مثل Gigabyte Technology P55A-UD4 أو P55A-UD6) على مفتاح يدوي (في BIOS) يسمح بتوصيل شريحة USB 3.0 بالمعالج (بدلاً من شريحة PCH)، مما وفر اتصال PCI Express 2.0 كامل السرعة آنذاك، ولكن هذا يعني استخدام عدد أقل من مسارات PCI Express 2.0 لبطاقة الرسومات. مع ذلك، تستخدم اللوحات الأم الأحدث (مثل Gigabyte P55A-UD7 أو Asus P7P55D-E Premium) تقنية دمج القنوات (في حالة هذه اللوحات، يتم توفيرها بواسطة محول PCI Express من نوع PLX PEX8608 أو PEX8613) التي تجمع مسارين PCI Express بسرعة 2.5 جيجابت/ثانية في مسار PCI Express واحد بسرعة 5 جيجابت/ثانية (إلى جانب ميزات أخرى)، وبالتالي الحصول على عرض النطاق الترددي اللازم من شريحة التحكم في وضع اللوحة (PCH). [ 51 ] [ 52 ] [ 53 ]

تداخل الترددات الراديوية

قد تتداخل  أجهزة وكابلات USB 3.0 مع الأجهزة اللاسلكية العاملة في نطاق ISM بتردد 2.4 جيجاهرتز. وقد يؤدي ذلك إلى انخفاض في معدل نقل البيانات أو فقدان الاستجابة تمامًا مع أجهزة البلوتوث والواي فاي . [ 54 ] عندما عجز المصنّعون عن حلّ مشكلات التداخل آنذاك، اضطرت بعض الأجهزة المحمولة، مثل Vivo Xplay 3S، إلى التخلي عن دعم USB 3.0 قبل طرحها في الأسواق مباشرةً. [ 55 ] يمكن تطبيق استراتيجيات متنوعة للتخفيف من هذه المشكلة، بدءًا من حلول بسيطة، مثل زيادة المسافة بين أجهزة USB 3.0 وأجهزة الواي فاي والبلوتوث، وصولًا إلى استخدام التدريع والتأريض حول أجهزة USB ومضيفات USB. [ 56 ] [ 57 ]

الموصلات

مقبس USB  3.0 القياسي من النوع A (في الأعلى، باللون الأزرق Pantone 300  C)، وقابس قياسي من النوع B (في المنتصف)، وقابس Micro-B (في الأسفل).

يقبل منفذ USB  3.0 من النوع A إما قابس USB  3.0 من النوع A أو قابس USB  2.0 من النوع A. وبالمقابل، يمكن توصيل قابس USB  3.0 من النوع A بمنفذ USB  2.0 من النوع A. هذا مبدأ التوافق مع الإصدارات السابقة. يُستخدم قابس النوع A للتوصيل بمنفذ الكمبيوتر، من جهة الجهاز المضيف.

يقبل منفذ USB  3.0 من النوع B إما قابس USB  3.0 من النوع B أو قابس USB  2.0 من النوع B. ينطبق التوافق مع الإصدارات السابقة عند توصيل  قابس USB 2.0 من النوع B بمنفذ USB  3.0 من النوع B. مع ذلك، لا يمكن توصيل  قابس USB 3.0 من النوع B بمنفذ USB  2.0 من النوع B، نظرًا لكبر حجم الموصل. يُستخدم قابس النوع B من جهة الجهاز.

نظرًا لإمكانية وجود منافذ USB  2.0 وUSB  3.0 معًا على نفس الجهاز وتشابهها في الشكل،  توصي مواصفات USB 3.0 بأن يكون لمقبس USB 3.0 القياسي من النوع A  غطاء داخلي أزرق ( لون Pantone 300  C). وينطبق نفس الترميز اللوني على  قابس USB 3.0 القياسي من النوع A. [ 12 ] : القسمان 3.1.1.1 و5.3.1.3

قدّمت تقنية USB  3.0 أيضًا قابس كابل Micro-B جديدًا، يتألف من قابس كابل Micro-B قياسي من نوع USB 1.x/2.0، مع قابس إضافي ذي 5 دبابيس مُكدّس بجانبه. وبهذه الطريقة،  يحافظ منفذ Micro-B الخاص بتقنية USB 3.0 على توافقه مع الإصدارات السابقة من قابس كابل Micro-B من نوع USB 1.x/2.0، مما يسمح للأجهزة المزودة بمنافذ  Micro-B من نوع USB 3.0 بالعمل  بسرعات USB 2.0 باستخدام كابلات Micro-B من نوع USB  2.0. مع ذلك، لا يمكن توصيل  قابس Micro-B من نوع USB 3.0 بمنفذ  Micro-B من نوع USB 2.0، نظرًا لكبر حجم الموصل.

تخصيصات الدبابيس

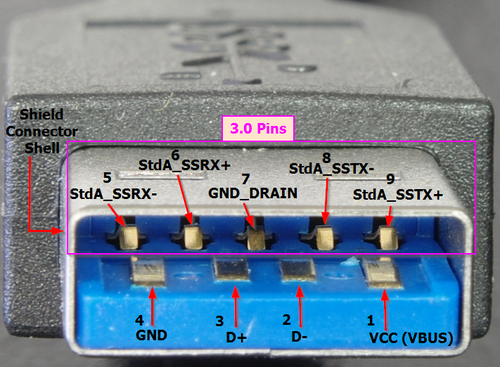

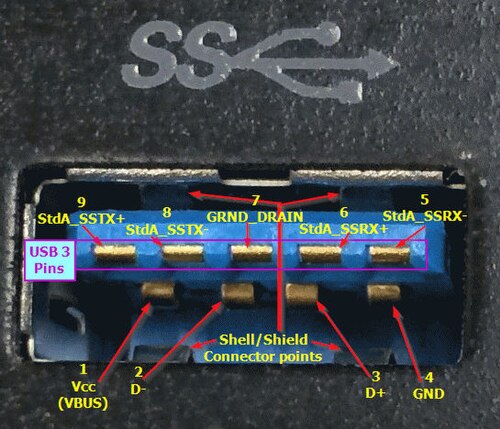

قابس USB  3.0 القياسي من النوع A (في الأعلى) ومقبس (في الأسفل)، مع دبابيس مُعَلَّمة.

يحتوي الموصل على نفس التكوين المادي لسلفه ولكن مع خمسة دبابيس إضافية.

تتطلب  اتصالات USB 2.0 وجود منافذ VBUS وD− وD+ وGND. أما منافذ USB 3.0 الخمسة الإضافية  فهي عبارة عن زوجين تفاضليين ومنفذ أرضي (GND_DRAIN). يُستخدم الزوجان التفاضليان الإضافيان لنقل بيانات SuperSpeed، حيث يوفران إشارة SuperSpeed ​​ثنائية الاتجاه. يُستخدم منفذ GND_DRAIN لإنهاء سلك التصريف والتحكم في التداخل الكهرومغناطيسي والحفاظ على سلامة الإشارة.

 تخصيصات دبابيس موصل USB 3.0 [ 58 ]
دبوسلوناسم الإشارةوصف
موصلموصل B
صدَفَةغير متوفردرعغلاف معدني
1أحمرVBUSقوة
2أبيضD− زوج تفاضلي USB 2.0
3أخضرد+
4أسودأرضيتأريض لعودة الطاقة
5أزرقStdA_SSRX−StdB_SSTX−زوج تفاضلي لجهاز استقبال فائق السرعة
6أصفرStdA_SSRX+StdB_SSTX+
7غير متوفرتصريف الأرضتأريض لعودة الإشارة
8أرجوانيStdA_SSTX−StdB_SSRX−زوج تفاضلي لجهاز إرسال فائق السرعة
9البرتقاليStdA_SSTX+StdB_SSRX+
يحتوي موصل USB  3.0 Powered-B على دبوسين إضافيين لتزويد الجهاز بالطاقة والأرضي. [ 59 ]
10غير متوفرإدارة المياه والطاقةيتم تزويد الجهاز بالطاقة (الجهاز المزود بالطاقة من النوع B  فقط)
11DGNDأرضي لعودة DPWR (للطاقة من النوع B  فقط)

التوافق مع الإصدارات السابقة

مقارنة بين منفذ USB Micro-B USB 2.0 ومنفذ USB Micro-B SuperSpeed ​​(USB 3.0)

تم تصميم المقابس والمآخذ من النوع A من نوع USB  3.0 و USB 2.0 (أو أقدم) للعمل معًا.

منافذ USB  3.0 من النوع B، كتلك الموجودة في الأجهزة الطرفية، أكبر حجماً من منافذ USB  2.0 (أو الإصدارات الأقدم)، وهي تقبل كلاً من  قابس USB 3.0 الأكبر حجماً وقابس USB 2.0 الأصغر حجماً  (أو الإصدارات الأقدم) من النوع B. وبما أن قابس USB 3.0  من النوع B أكبر حجماً من  قابس USB 2.0 (أو الإصدارات الأقدم) من النوع B، فلا يمكن إدخال قابس USB  3.0 من النوع B في منافذ USB  2.0 (أو الإصدارات الأقدم) من النوع B.

تم تصميم قابس ومقبس Micro USB  3.0 (Micro-B) بشكل أساسي للأجهزة المحمولة الصغيرة مثل الهواتف الذكية والكاميرات الرقمية وأجهزة تحديد المواقع GPS.  ويتوافق مقبس Micro USB 3.0 مع  قابس Micro USB 2.0.

تم تصميم منفذ eSATAp ، وهو عبارة عن منفذ eSATA/USB مدمج، لقبول مقابس USB من النوع A من USB  2.0 (أو أقدم)، لذا فهو يقبل أيضًا  مقابس USB 3.0 من النوع A.

USB 3.1

شعار تغليف قديم [ 2 ] SuperSpeed+ USB 10Gbps
شعار منفذ USB بسرعة 10 جيجابت في الثانية

في يناير 2013، أعلنت مجموعة USB عن خطط لتحديث USB 3.0 إلى سرعة 10 جيجابت/ثانية ( 1250 ميجابايت/ثانية ). [ 60 ] وقد طورت المجموعة في نهاية المطاف مواصفات USB جديدة، هي USB  3.1، والتي صدرت في 31 يوليو 2013، [ 61 ] لتحل محل معيار USB 3.0. وتعتمد مواصفات USB 3.1 على معدل نقل البيانات SuperSpeed ​​USB الحالي في USB 3.0 ، والذي يُشار إليه الآن باسم USB 3.1 Gen 1 ، وتُقدم معدل نقل بيانات أسرع يُسمى SuperSpeed ​​USB 10 جيجابت/ثانية ، والذي يتوافق مع وضع التشغيل USB 3.1 Gen 2 ، [ 5 ] مما يجعله مكافئًا لقناة Thunderbolt من الجيل الأول . ويتميز شعار الوضع الجديد بنص مُنمّق على شكل SUPERSPEED+ ؛ [ 62 ] ويشير هذا إلى بروتوكول SuperSpeedPlus المُحدّث . يُقلل وضع USB  3.1 Gen  2 أيضًا من عبء ترميز الخط إلى 3% فقط عن طريق تغيير المخطط إلى 128 بت/132 بت ، بمعدل بيانات خام يبلغ 1212 ميجابايت/ثانية . [ 63 ] وقد أظهر أول  تطبيق لـ USB 3.1 Gen 2 سرعات نقل فعلية تبلغ 7.2 جيجابت/ثانية . [ 64 ]

تتضمن مواصفات USB  3.1 مواصفات USB 2.0 مع الحفاظ الكامل على طبقتها الفيزيائية وبنيتها وبروتوكولها الخاص.  وتحدد مواصفات USB 3.1 أوضاع التشغيل التالية:

  • USB  3.1 Gen  1 – تم تسويقه حديثًا باسم SuperSpeed ​​أو SS ، معدل إشارة 5 جيجابت/ثانية عبر مسار واحد باستخدام ترميز 8b/10b (معدل البيانات الخام: 500 ميجابايت/ثانية )؛ حل محل USB 3.0 .
  • USB  3.1 Gen  2 – جديد، يتم تسويقه باسم SuperSpeed+ أو SS+ ، معدل إشارة 10 جيجابت/ثانية عبر مسار واحد باستخدام ترميز 128b/132b (معدل البيانات الخام: 1212 ميجابايت/ثانية ).

يُراعي معدل نقل البيانات الاسمي بالبايتات تكاليف ترميز البتات. يبلغ معدل نقل البيانات الفعلي لتقنية SuperSpeed ​​5 جيجابت/ثانية . وبما أن نقل كل بايت يستغرق 10 أضعاف زمن البت، فإن تكاليف البيانات الأولية تبلغ 20%، وبالتالي فإن معدل نقل البايتات الأولي هو 500  ميجابايت/ثانية، وليس 625. وبالمثل، بالنسبة  لوصلة الجيل الثاني، يكون الترميز 128 بت/132 بت، لذا فإن نقل 16 بايتًا يستغرق فعليًا 16.5 بايت، أو تكاليف إضافية بنسبة 3%. لذلك، فإن معدل نقل البايتات الأولي الجديد هو 128/132 × 10 جيجابت/ثانية = 9.697 جيجابت/ثانية = 1212 ميجابايت/ثانية . في الواقع، أي وضع تشغيل يتضمن تكاليف إضافية لإدارة الوصلة والبروتوكول، لذا فإن أفضل معدلات نقل بيانات يمكن تحقيقها لوضع  تشغيل الجيل الثاني تقل تقريبًا عن 800 ميجابايت/ثانية لعمليات نقل البيانات المجمعة للقراءة فقط. [ 65 ] [ 10 ]

أُسيء استخدام إعادة تحديد مواصفات USB  3.0 باسم "USB  3.1 Gen  1" من قبل بعض المصنّعين للترويج لمنتجات ذات معدلات نقل بيانات تبلغ 5 جيجابت/ثانية فقط تحت مسمى "USB  3.1" عن طريق حذف تحديد الجيل. [ 66 ]

USB 3.2

شعار تغليف قديم [ 2 ] SuperSpeed+ USB 20Gbps
شعار منفذ USB بسرعة 20 جيجابت في الثانية

في 25 يوليو 2017، أصدر فريق الترويج لتقنية USB  3.0 بيانًا صحفيًا يُفصّل تحديثًا مُرتقبًا لمواصفات USB Type-C ، يُحدد مضاعفة عرض النطاق الترددي لكابلات USB-C الحالية. وبموجب مواصفات USB 3.2، الصادرة في 22 سبتمبر 2017، [ 10 ] ستتمكن كابلات USB-C  3.1 Gen 1 الحاصلة على شهادة SuperSpeed ​​من العمل بسرعة 10 جيجابت/ثانية (بدلًا من 5 جيجابت/ثانية )، بينما ستتمكن كابلات USB-C 3.1 Gen 2 الحاصلة على شهادة SuperSpeed+ من العمل بسرعة 20 جيجابت/ثانية (بدلًا من 10 جيجابت/ثانية ). وتُعزى هذه الزيادة في عرض النطاق الترددي إلى تشغيل مسارات متعددة عبر الأسلاك الحالية المُخصصة لوظائف التبديل في موصل USB-C. [ 67 ] [ 68 ]

يتضمن معيار USB  3.2 مواصفات USB 2.0 مع أربعة أسلاك مخصصة على الطبقة الفيزيائية. ويشمل نظام السرعة الفائقة المحسّن كلا المعيارين، ولكن بشكل منفصل - وبالتوازي مع  تطبيق USB 2.0: [ 10 ] : الشكل 3-2

  • منفذ USB فائق السرعة (يعتمد على بنية وبروتوكولات SuperSpeed ):
    • USB  3.2 Gen  1×1 – تم تسويقه حديثًا باسم SuperSpeed ​​USB 5Gbps (يحل محل SuperSpeed ​​أو SS )، معدل إشارة 5 جيجابت/ثانية عبر مسار واحد باستخدام ترميز 8b/10b (معدل البيانات الخام: 500 ميجابايت/ثانية )؛ يحل محل USB  3.1 Gen  1 ، الذي حل محل USB  3.0 .
  • منفذ USB فائق السرعة (يعتمد على بنية وبروتوكولات SuperSpeedPlus ):
    • USB  3.2 Gen  2×1 – تم تسويقه حديثًا باسم SuperSpeed ​​USB 10  Gbps (يحل محل SuperSpeed+ أو SS+ )، [ 62 ] معدل إشارة 10 جيجابت/ثانية عبر مسار واحد باستخدام ترميز 128b/132b (معدل البيانات الخام: 1212 ميجابايت/ثانية )؛ يحل محل USB  3.1 Gen  2.
    • USB  3.2 Gen  1×2 – جديد ، معدل إشارة 10 جيجابت/ثانية عبر مسارين باستخدام ترميز 8b/10b (معدل البيانات الخام: 1000  ميجابايت/ثانية).
    • USB  3.2 Gen  2×2 – جديد ، يتم تسويقه باسم SuperSpeed ​​USB 20  Gbps ، معدل إشارة 20 جيجابت/ثانية عبر مسارين باستخدام ترميز 128b/132b (معدل البيانات الخام: 2424 ميجابايت/ثانية ).

كما هو الحال مع الإصدار السابق، تنطبق الاعتبارات نفسها المتعلقة بالترميز ومعدلات البيانات الخام. على الرغم من أن كلاً من الجيل  الأول × 2 والجيل  الثاني × 1 يُرسلان إشارة بسرعة 10 جيجابت/ثانية ، إلا أن الجيل  الأول × 2 يستخدم ترميز الخط 8b/10b الأقدم والأقل كفاءة، مما ينتج عنه معدل بيانات خام أقل مقارنةً بالجيل  الثاني × 1، مع العلم أن كليهما يستخدم بروتوكول SuperSpeedPlus الأحدث. [ 10 ] : الشكل 3-2

في مايو 2018، عرضت شركة Synopsys أول وضع تشغيل USB  3.2 Gen  2×2، حيث تم توصيل جهاز كمبيوتر يعمل بنظام Windows بجهاز تخزين، ووصل متوسط ​​معدل البيانات إلى 1600  ميجابايت/ثانية لقراءة عمليات الإرسال المجمعة، [ 69 ] [ 70 ] وهو ما يمثل 66% من معدل نقل البيانات الخام.

 يدعم نظام التشغيل Windows 10 تقنية USB 3.2، كما يدعمها نواة Linux 4.18 والإصدارات الأحدث. [ 69 ] [ 70 ] [ 71 ]

في فبراير 2019، قامت منظمة USB-IF بتبسيط إرشادات التسويق باستبعاد  وضع Gen 1×2 واشترطت أن تتضمن شعارات SuperSpeed ​​ثلاثية الشعب أقصى سرعة نقل. [ 72 ] [ 15 ]

لا يمكن تشغيل منفذين (USB  3.2 Gen  1×2، USB  3.2 Gen  2×2) إلا باستخدام موصلات Type-C كاملة الميزات. [ 73 ]

أوضاع تشغيل مواصفات USB 3.2
الاسم التسويقي الموصى به من قبل USB-IF [ 17 ]الشعار [ 18 ]وضع التشغيل وفقًا لمواصفات USB 3.2 [ 10 ]أسماء أوضاع التشغيل القديمة ( النشر الأول ) [ 12 ] [ 3 ]مسار مزدوجالتشفيرمعدل الإشارة الاسمي [ 10 ]معدل البيانات الخام [ 10 ]معدلات النقل القصوى المقاسة (عمليات النقل بالجملة)موصلات داعمة
USB 5 جيجابت في الثانيةمنفذ USB  3.2 من الجيل  1×1USB  3.0، USB  3.1 الجيل  الأول ( USB  3.0 )لا8ب/10ب5 جيجابت/ثانية0.5 جيجابايت/ثانية≥ 200-460 ميجابايت/ثانية [ 74 ] [ 75 ]معيار SS-[أ، ب] ، SS مايكرو-[أ، ب، أب] ، ج
USB 10 جيجابت في الثانيةمنفذ USB  3.2 من الجيل الثاني  2×1USB  3.1 الجيل  الثاني ( USB  3.1 )128ب/132ب10 جيجابت/ثانية1.2 جيجابايت/ثانية≤ 0.8-1 جيجابايت /ثانية [ 74 ] [ 76 ]
غير متوفرUSB  3.2 Gen  1×2— ( USB  3.2 )نعم8ب/10ب1 جيجابايت/ثانية≤ 0.7 جيجابايت/ثانيةج
USB بسرعة 20 جيجابت في الثانيةUSB  3.2 Gen  2×2128ب/132ب20 جيجابت/ثانية2.4 جيجابايت/ثانية≤ 1.6-2 جيجابايت/ثانية [ 74 ] [ 77 ]
