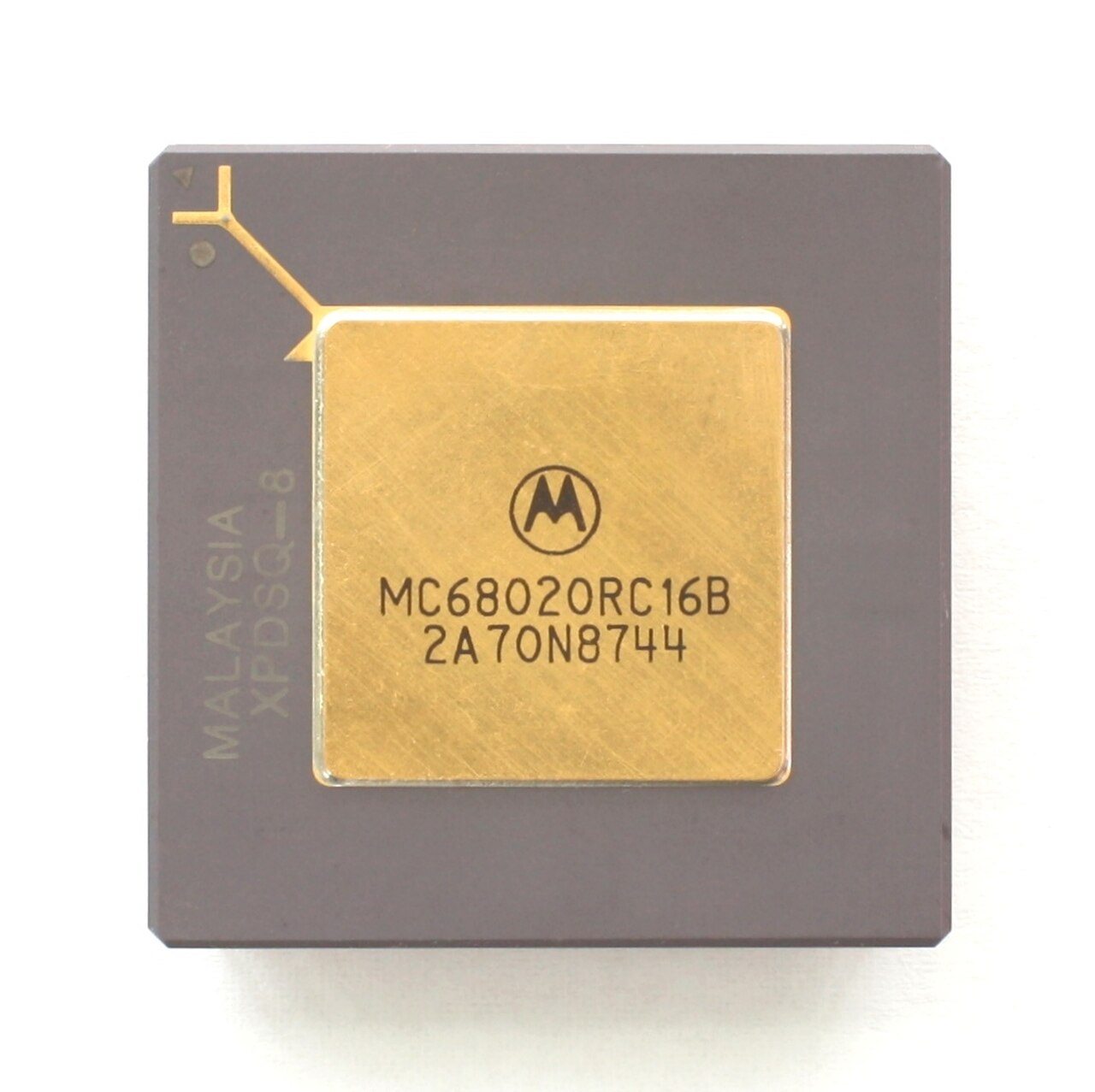

يعد Motorola 68020 معالجًا دقيقًا 32 بتًا من Motorola ، وقد تم إصداره في عام 1984. كما تم توفير إصدار أقل تكلفة، يُعرف باسم 68EC020 . وفقًا لممارسات التسمية الشائعة في تصميمات Motorola، يُشار إلى 68020 عادةً باسم "020"، ويُنطق "oh-two-oh" أو "oh-twenty".

كان الهاتف 020 موجودًا في السوق لفترة قصيرة نسبيًا. تم الإعلان عن الهاتف Motorola 68030 في سبتمبر 1986 وبدأ تسليمه في صيف عام 1987. كان سعر الهاتف 030 تقريبًا نفس سعر الهاتف 020 في ذلك الوقت، وكان أسرع بشكل ملحوظ وتم استبداله بسرعة في الهاتف 020 في كل استخدام تقريبًا.

في وقت تصميم Motorola 68000 ، كانت خدمات التصميم والتصنيع الخاصة بشركة Motorola قديمة. وعلى الرغم من أن الشركات الصغيرة مثل MOS Technology و Zilog قد انتقلت إلى وضع استنفاد بوابة السيليكون (منطق NMOS) على رقائق أكبر حجمًا ، إلا أن Motorola كانت لا تزال تستخدم بوابات معدنية ووضع التحسين وعمل أكبر مصنع لديها على رقائق مقاس 4 بوصات لفترة طويلة بعد انتقال معظم الخطوط إلى 5 بوصات. وعلى الرغم من أن 68000 حقق هدفه المتمثل في أن يكون أسرع وحدة معالجة مركزية متاحة عند طرحه، إلا أنه لم يكن قويًا كما كان يمكن أن يكون إذا تم تصميمه بتقنيات أكثر حداثة. ^[3]

خلال فترة تصميم 68000، كانت الشركة تعمل مع شركة هيتاشي على تقنية العمليات الخاصة بها وكجزء من هذا، افتتحت مصنعًا جديدًا، MOS-8، باستخدام رقائق مقاس 5 بوصات وأحدث عملية HMOS مرخصة من شركة Intel . كان هذا الخط قادرًا على بناء جميع التقنيات الجديدة، لكن 68000 استمر في التصميم الأقدم لأنهم كانوا متأكدين من أنه سيعمل. الانتقال إلى تقنيات التصميم الجديدة سينتظر حتى يصبح التصميم في السوق. ^[4] حدث التحول إلى تقنيات التصميم الجديدة أثناء جهود Motorola 68010 ، وهو ترقية طفيفة نسبيًا للتصميم الأصلي الذي أضاف دعمًا أساسيًا للذاكرة الافتراضية لسوق محطات العمل Unix الناشئة . ^[5]

وبينما كان هذا الجهد مستمرًا، كانت موتورولا تستطلع آراء عملائها حول رغباتهم في التطورات المستقبلية في هذا الخط. وكانت كل هذه الرغبات تشير إلى تنفيذ 32 بت بالكامل. كما ذكر أولئك الذين يستخدمون 68 كيلوبت في أنظمة يونكس أنهم سيشترون وحدة فاصلة عائمة لكل جهاز إذا كانت متوفرة. ^[6]

تم تصميم 68000 الأصلي كنظام هجين 16/32 بت إلى حد كبير لأن الحد الأقصى لعدد الدبابيس المتاحة على الحزم المزدوجة المضمنة (DIPs) كان 64، وحتى بهذا الحجم، كانت الحزم بهذا الحجم مشكلة للغاية. ^[7] من خلال تقليل عدد دبابيس العنوان إلى 24، ودبابيس البيانات إلى 16 فقط، كان هناك ما يكفي من الدبابيس المجانية لتنفيذ جميع الخطوط الأخرى المطلوبة، مثل المقاطعات وإمدادات الطاقة. يعني ناقل العناوين المكون من 24 دبوسًا أن الذاكرة لا يمكن أن تكون سوى 16 ميجا بايت في المجموع، وهو ما أصبح في هذه المرحلة قيدًا. يعني ناقل البيانات المكون من 16 بت أن قراءة كلمة 32 بت من تلك الذاكرة تتطلب دورتين من الناقل.

إن التصميم الذي يحتوي على 32 دبوسًا لكل من ناقلي العنوان والبيانات من شأنه أن يصل إلى البيانات بسرعة مضاعفة، مما يجعل الجهاز أسرع كثيرًا حتى بدون أي تغييرات أخرى. كما أن الانتقال إلى عنونة 32 بت من شأنه أن يجعل تنفيذ الذاكرة الافتراضية أسهل، ويسمح بأكثر من 16 ميجا بايت من ذاكرة الوصول العشوائي . ولكن القيام بذلك يتطلب أيضًا عددًا إجماليًا أعلى بكثير من الدبابيس. وبحلول أوائل الثمانينيات، أدت القيود المماثلة على جميع تصميمات وحدة المعالجة المركزية الحديثة إلى تقديم مجموعة شبكة الدبابيس التي حلت محل DIP. بالنسبة للمشروع الجديد، اختارت موتورولا تخطيطًا مكونًا من 169 دبوسًا، مما يمنحها مساحة كبيرة للعمل بها. في النهاية، استخدم التصميم 114 دبوسًا فقط.

وقد نشأ جدال كبير حول كيفية الإشارة إلى التصميم الأساسي للرقاقة الجديدة في المواد التسويقية. من الناحية الفنية، كان 020 ينتقل من تصميم منطق NMOS الراسخ إلى تصميم CMOS ، والذي يتطلب ترانزستورين لكل بوابة. وتشير المعرفة العامة في ذلك العصر إلى أن تكلفة CMOS أعلى بأربع مرات من NMOS، وكان هناك قدر كبير من السوق يعتقد أن "CMOS يساوي السوء". ^[8]

تم الانتهاء من التصميم في صيف عام 1983 وتم الإعلان عنه في يونيو 1984. ^[9] كانت هذه "الشريحة الفائقة" بمثابة خبر مهم في ذلك الوقت، حيث جعلتها صحيفة نيويورك تايمز قصة رئيسية في قسم الأعمال الخاص بها. تم تحديد سعر الإطلاق عند 487 دولارًا لكل منهما، وهو نفس سعر 68000 تقريبًا عندما تم إطلاقه في عام 1980، ولكن 68000 أصبح متاحًا الآن بحوالي 15 دولارًا. ومع ذلك، كان من المفهوم أنه سيستغرق بعض الوقت قبل أن تتوفر أجهزة الكمبيوتر التي تستخدم الشريحة الجديدة، حيث سيتعين تعديل التصميمات الحالية بشكل كبير للاستفادة من أدائها. ^[10]

أدى الإعلان إلى مطالبة عملاء موتورولا بتوريده. وفي هذه المرحلة، أصبحت مشاكل التوريد خطيرة. كان من المقرر أن يتم تصنيع التصميم في نفس مصنع MOS-8 الذي تم تصنيع 68000 فيه، على الرغم من تقديم العديد من المعدات الجديدة لدعمه. وبحلول وقت الإصدار العام، كان العائد من الشريحة الجديدة صفرًا. أي أنه مقابل كل رقاقة يتم إرسالها عبر عملية متعددة الخطوات، لن يتم إنتاج أي رقائق عاملة. ^[11]

استنتج جاري جونسون أن المشكلة كانت في مدير الطابق في مصنع MOS-8، توم فيليسي، وقرر استبداله ببيل ووكر، الذي كان يدير في ذلك الوقت مصنع MOS-2 الأقدم. وصل ووكر إلى المصنع في 5 يوليو 1985 ليجد أن جونسون لم يكلف نفسه عناء إخبار فيليسي بالتغيير، وتبع ذلك جدال. أخبر جونسون في النهاية فيليسي أن هذا يحدث بالفعل. ثم قام ووكر بجولة في المصنع ووجد أنه قد تحول إلى ما كان في الأساس مختبرًا للبحث والتطوير ، وليس خط إنتاج، مع العديد من قطع الآلات قيد الاستخدام في أي مكان آخر. ^[11]

كانت إحدى المشكلات المهمة هي قطعة جديدة من المعدات من بائع جديد، Genius، والتي تنتج مادة السيليسيد . لم تعمل الآلة ببساطة. طار ووكر إلى كاليفورنيا للقاء الرئيس التنفيذي لشركة Genius، الذي لم يقدم سوى الأعذار. في النهاية، ضرب ووكر يده على المكتب، مما أدى إلى كسر سوار ساعته، وقال "لا مزيد من الأعذار! أريد إصلاح هذا الشيء الآن، اليوم!" أخذت Genius الطلب على محمل الجد وأصلحت الآلة. أرسل الرئيس التنفيذي لاحقًا إلى ووكر سوار ساعة جديد لإحياء ذكرى هذا الحدث. ^[11]

وفي الوقت نفسه، وضع ووكر سياسة جديدة في MOS-8 لتحسين المصنع نفسه. كان يدعو عادةً إلى الاجتماعات في الساعة 6:30 صباحًا. وإذا لم تكن الأمور تسير على ما يرام، فإنه كان ينقل ذلك إلى الساعة 5:30، وحتى 4:30. وقد وفر هذا حافزًا قويًا لتشغيل المصنع. وسرعان ما تم حل مشاكل الإنتاج، وبدأت عمليات التسليم بكميات كبيرة في أواخر ذلك العام. وبحلول هذه المرحلة، كان عملاء محطات العمل لديهم قد طوروا بالفعل أنظمة كاملة جاهزة لاستخدام 020 ووحدة النقطة العائمة الجديدة، موتورولا 68881. ولم تكن الأنظمة موجودة في السوق إلا بعد خمسة أو ستة أشهر من الإعلان عن 020. ^[12]

بدأ تصميم متابعة 020 على الفور تقريبًا. كجزء من عملهم المستمر مع شركة هيتاشي، كان نظام التصنيع الخاص بشركة موتورولا يلحق بالمنافسة أخيرًا، كما كان سير عمل التصميم الداخلي لديهم. وقد منحهم هذا مساحة أكبر بكثير للعمل بها، مما سمح بإضافة ذاكرة تخزين مؤقتة أكبر للمعالج ووحدة إدارة ذاكرة مدمجة (MMU) وميزات أخرى. تم الإعلان عن Motorola 68030 في سبتمبر 1986، ^[13] مع بدء عمليات التسليم في الصيف التالي. ونظرًا للتغييرات في خطوط الإنتاج، سيكون سعر إطلاق 030 الجديد أقل من 020.

كانت هناك اختلافات كبيرة بين 68000 و 020، وخاصة بسبب واجهة الذاكرة 32 بت. وهذا يتطلب أن تكون تصميمات الكمبيوتر التي تستخدمها مختلفة بشكل كبير عن النماذج السابقة. وعلى النقيض من ذلك، كانت هناك تغييرات قليلة بين 020 و 030، حيث يمكن استخدام الأخير كبديل مباشر في العديد من الأدوار. لهذا السبب، ظهرت التصميمات التي تستخدم 030 بسرعة أكبر بكثير بعد إصداره من 020. كان أول جهاز ماكنتوش مع 020 هو ماكنتوش II ، الذي تم إصداره في مارس 1987، بعد عامين من توفر 020 على نطاق واسع. ^[14] مع بدء الشحنات الأولية منخفضة الحجم بعد شهرين. ^[15] بعد ثمانية عشر شهرًا فقط، حل محله ماكنتوش IIx ، باستخدام 030. على الرغم من أنه يعمل بنفس سرعة الساعة 16 ميجا هرتز، إلا أن IIx قدم 3.9 MIPS مقارنة بـ 2.6 لـ II. ^[16]

يحتوي المعالج 68020 على حافلات بيانات وعناوين داخلية وخارجية بطول 32 بت، مقارنة بطرازات 680x0 المبكرة ذات حافلات بيانات بطول 16 بت وحافلات عناوين بطول 24 بت. كما أن وحدة الحساب والمنطق في المعالج 68020 هي 32 بت بشكل أصلي، وبالتالي يمكنها إجراء عمليات بطول 32 بت في دورة ساعة واحدة، في حين استغرق المعالج 68000 دورتين على الأقل للساعة بسبب وحدة الحساب والمنطق التي يبلغ طولها 16 بت. سمحت طرق التغليف الأحدث للمعالج '020 بتزويده بمزيد من الدبابيس الخارجية دون الحجم الكبير الذي تتطلبه طريقة التغليف المزدوجة السابقة . خفض المعالج 68EC020 التكلفة من خلال حافلة عناوين بطول 24 بت. تم إنتاج المعالج 68020 بسرعات تتراوح من 12 ميجا هرتز إلى 33 ميجا هرتز.

يحتوي المعالج 68020 على وحدة منطقية حسابية (ALU) مكونة من 32 بت، وناقلات بيانات وعناوين خارجية مكونة من 32 بت. ويضيف تعليمات إضافية وأوضاع توجيه إضافية. يحتوي المعالج 68020 (و68030) على خط أنابيب مناسب من ثلاث مراحل. ورغم أن المعالج 68010 كان يحتوي على "وضع حلقة"، والذي كان يسرع الحلقات عبر ما كان في الواقع عبارة عن ذاكرة تخزين مؤقتة صغيرة للتعليمات، إلا أنه كان يحتوي على تعليمتين قصيرتين فقط وبالتالي كان قليل الاستخدام. وقد استبدل المعالج 68020 هذا بذاكرة تخزين مؤقتة مناسبة للتعليمات بحجم 256 بايت، وهو أول معالج من سلسلة 68k يتميز بذاكرة تخزين مؤقتة حقيقية على الشريحة.

لم يكن بإمكان المعالجات السابقة 68000 و68010 الوصول إلى بيانات الكلمات (16 بت) والكلمات الطويلة (32 بت) في الذاكرة إلا إذا كانت محاذية للكلمات (تقع عند عنوان زوجي). لا يوجد لدى المعالج 68020 قيود محاذية على الوصول إلى البيانات. بطبيعة الحال، تكون عمليات الوصول غير المحاذية أبطأ من عمليات الوصول المحاذية لأنها تتطلب وصولاً إضافيًا إلى الذاكرة.

يحتوي المعالج 68020 على ذاكرة تخزين مؤقتة صغيرة للتعليمات المباشرة بحجم 256 بايت، مرتبة على هيئة 64 مدخلاً مكونًا من أربعة بايتات. ورغم صغر حجمها، إلا أنها أحدثت فرقًا كبيرًا في أداء العديد من التطبيقات. وكان الانخفاض الناتج في حركة المرور على الناقل مهمًا بشكل خاص في الأنظمة التي تعتمد بشكل كبير على DMA .

يحتوي المعالج 68020 على واجهة معالج مساعد تدعم ما يصل إلى ثمانية معالجات مساعدة. تتعرف وحدة المعالجة المركزية الرئيسية على تعليمات "F-line" (مع وجود أربعة بتات مهمة من التعليمات البرمجية في وحدة واحدة)، وتستخدم دورات ناقل خاصة للتفاعل مع المعالج المساعد لتنفيذ هذه التعليمات. تم تعريف نوعين من المعالجات المساعدة: وحدات النقطة العائمة ( MC68881 أو MC68882 FPUs ) ووحدة إدارة الذاكرة المقسمة ( MC68851 PMMU). لا يمكن استخدام سوى وحدة PMMU واحدة مع وحدة المعالجة المركزية. من حيث المبدأ، يمكن استخدام وحدات FPU متعددة مع وحدة المعالجة المركزية، ولكن لم يتم ذلك بشكل شائع. واجهة المعالج المساعد غير متزامنة، لذلك من الممكن تشغيل المعالجات المساعدة بمعدل ساعة مختلف عن وحدة المعالجة المركزية.

يتم تنفيذ دعم المعالجة المتعددة خارجيًا باستخدام دبوس RMC ^[17] للإشارة إلى دورة قراءة وتعديل وكتابة غير قابلة للتجزئة قيد التقدم. يجب على جميع المعالجات الأخرى إيقاف عمليات الوصول إلى الذاكرة حتى اكتمال الدورة. ^[18] يتضمن دعم البرامج للمعالجة المتعددة تعليمات TAS و CAS و CAS2 .

في نظام متعدد المعالجات، لا يمكن مشاركة المعالجات المساعدة بين وحدات المعالجة المركزية. لتجنب المشكلات المتعلقة بالإرجاعات من المعالج المساعد، وأخطاء الناقل، واستثناءات أخطاء العنوان، كان من الضروري عمومًا في نظام متعدد المعالجات أن تكون جميع وحدات المعالجة المركزية من نفس الطراز، وأن تكون جميع وحدات المعالجة المركزية من نفس الطراز أيضًا.

تتضمن التعليمات الجديدة بعض التحسينات البسيطة والإضافات لحالة المشرف، والعديد من التعليمات لإدارة البرامج لنظام متعدد المعالجة (والتي تمت إزالتها في 68060)، وبعض الدعم للغات عالية المستوى والتي لم يتم استخدامها كثيرًا (وتمت إزالتها من معالجات 680x0 المستقبلية)، وتعليمات الضرب (32×32→64 بت) والقسمة (64÷32→32 بت حاصل القسمة و32 بت الباقي)، ومعالجة حقل البت. ^[19]

تضيف أوضاع التوجيه الجديدة الفهرسة المتدرجة ومستوى آخر من التوجيه غير المباشر إلى العديد من الأوضاع الموجودة مسبقًا.

مسجلات موتورولا 68020

3 1 ... 2 3 ... 1 5 ... 0 7 ... 0 0 (موضع البت) سجلات البيانات د0 البيانات 0 د1 البيانات 1 د2 البيانات 2 د3 البيانات 3 د4 البيانات 4 د5 البيانات 5 د6 البيانات 6 د7 البيانات 7 سجلات العناوين أ0 العنوان 0 أ1 العنوان 1 أ2 العنوان 2 أ3 العنوان 3 أ4 العنوان 4 أ5 العنوان 5 أ6 العنوان 6 مؤشرات المكدس أ7 / يو إس بي مؤشر المكدس (المستخدم) أ7' / إس إس بي مؤشر المكدس (المشرف) عداد البرامج الكمبيوتر الشخصي عداد البرامج

سجل رمز الحالة   1 5 1 4 1 3 1 2 1 1 1 0 0 9 0 8 0 7 0 6 0 5 0 4 0 3 0 2 0 1 0 0 (موضع البت)   ت س م 0 أنا 0 0 0 إكس ن ز الخامس ج سي سي آر

بفضل حافلات العناوين الداخلية والخارجية ذات 32 بت، يمكن لسجلات العناوين (من A0 إلى A7) الاستفادة من عرضها الكامل الذي يبلغ 32 بت، وكانت قادرة على معالجة مساحة العنوان بالكامل التي تبلغ 4 جيجابايت.

لقد تسببت العروض الفعّالة الأكبر لسجلات العناوين في بعض المشكلات بالنسبة للبرامج الأقدم التي لم تكن تعتبر " نظيفة 32 بت ". استخدمت بعض البرامج البتات الثمانية العليا (بتات 24-31) من العناوين لاحتواء بتات أعلام مختلفة، مع العلم أن وحدات المعالجة المركزية 680x0 الأقدم ستتجاهل هذه البتات العليا بأمان. كان لا بد من إعادة كتابة مثل هذه البرامج للتكيف مع مساحة العنوان المادية الأكبر المتاحة لوحدات المعالجة المركزية 68020 والإصدارات الأحدث.

تم استخدام 68020 في أجهزة الكمبيوتر الشخصية Apple Macintosh II و Macintosh LC ومحطات العمل Sun-3 و Amiga 1200 (الإصدار 68EC020) ومحللات الشبكة من سلسلة Hewlett-Packard 8711 و HP 9000 /320 وHP 9000/330 ومحطات العمل DN3000 وDN4000 من Apollo Computer ، ^[20] و Alpha Microsystems AM-2000. كان 68020 ترقية بديلة لـ 68008 من Sinclair QL في واجهة Super Gold Card من Miracle Systems .

تم شحن Amiga 2500 وA2500UX اختياريًا مع مسرع A2620 باستخدام FPU 68020 و68881 وMMU 68851. تم شحن 2500UX مع Amiga Unix ، مما يتطلب معالج '020 أو '030.

استخدم عدد من أجهزة قياس الذبذبات الرقمية من منتصف الثمانينيات إلى أواخر التسعينيات معالج 68020، بما في ذلك سلسلة LeCroy 9300 ^{[21] (استخدمت الموديلات الأعلى نهاية بما في ذلك الموديلات ذات اللاحقة "C" معالج} 68EC030 الأقوى ؛ ^[22] يمكن ترقية موديلات 9300 المزودة بمعالج 68020 إلى 68EC030 بتغيير لوحة وحدة المعالجة المركزية ^[23] ) وسلسلة LeCroy 9400 السابقة (جميع الموديلات ^{[24] [25] [26] [27]} باستثناء 9400/9400A التي استخدمت معالج 68000 ^[28] )، إلى جانب بعض موديلات سلسلة Tektronix TDS. ^[29] تستخدم أجهزة HP 54520 و54522 و54540 و54542 أيضًا المعالج 68020، إلى جانب وحدة النقطة العائمة 68882. ^[30]

كما أنه المعالج المستخدم في قطارات TGV لفك تشفير معلومات الإشارات المرسلة إلى القطارات عبر القضبان. كما أنه يستخدم في أنظمة التحكم في الطيران والرادار في طائرة يوروفايتر تايفون المقاتلة.

كما استخدم مفتاح المكتب المركزي للهاتف Nortel Networks DMS-100 المعالج 68020 باعتباره المعالج الدقيق الأول لنواة الحوسبة SuperNode.

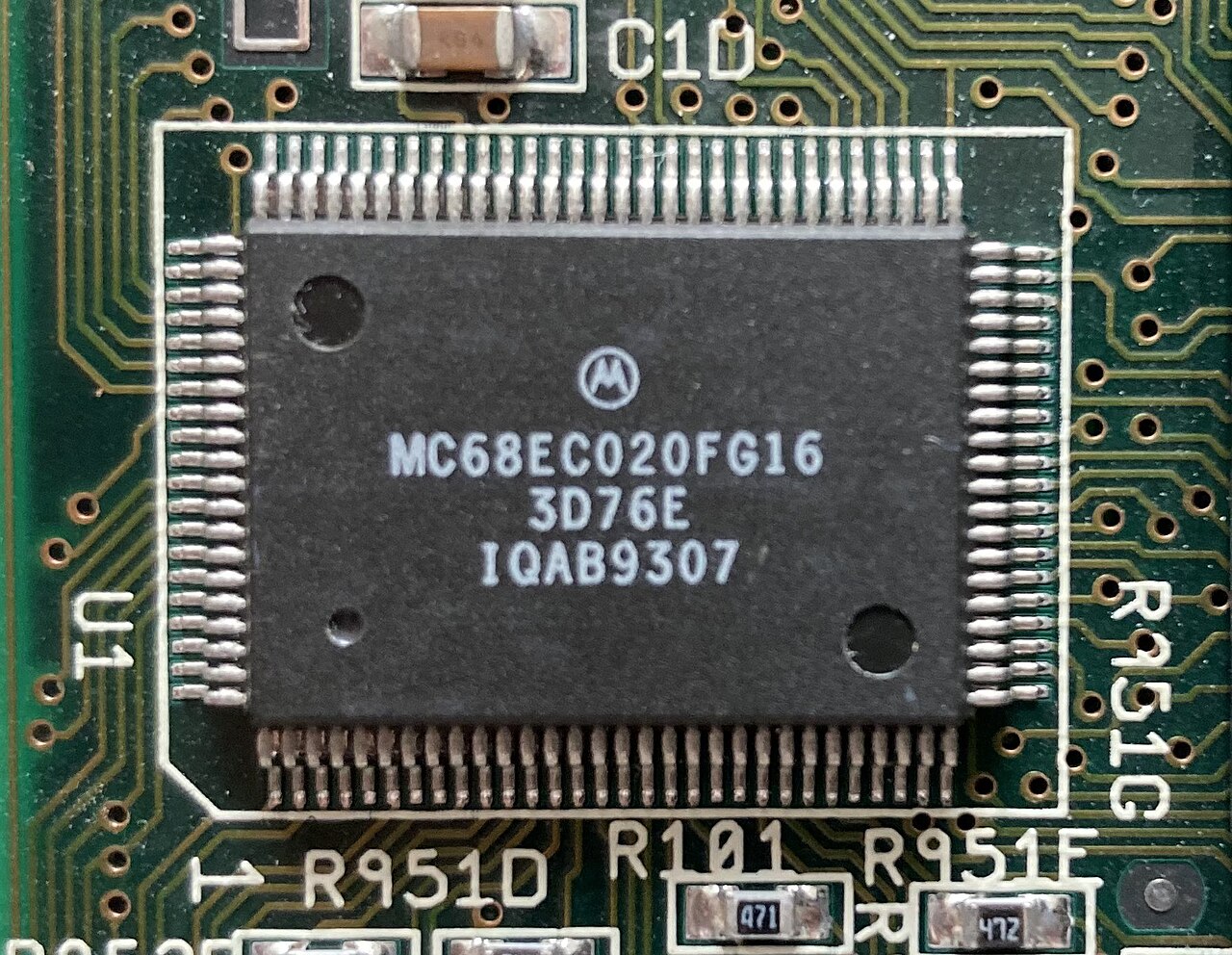

يعد 68EC020 إصدارًا أقل تكلفة من Motorola 68020. والفرق الرئيسي هو أن 68EC020 يحتوي فقط على ناقل عناوين 24 بت، بدلاً من ناقل العناوين 32 بت الموجود في 68020 الكامل، وبالتالي فهو قادر فقط على معالجة 16 ميجا بايت من الذاكرة.

يستخدم جهاز الكمبيوتر Amiga 1200 ووحدة التحكم في الألعاب Amiga CD32 المعالج 68EC020 المخفض التكلفة؛ كما تستخدم لوحات ألعاب الآركيد Namco System 22 و Taito F3 و Konami GX هذا المعالج أيضًا. وقد استخدم النموذج الأولي لجهاز Atari Jaguar II هذا المعالج ليحل محل المعالج 68000 في وحدة التحكم الأصلية Atari Jaguar .

كما تم استخدامه في الطابعات الليزرية. استخدمته شركة Apple في LaserWriter IIɴᴛx. واستخدمته شركة Kodak في Ektaplus 7016PS، واستخدمته شركة Dataproducts في LZR 1260.

في عام 2014، أعادت شركة Rochester Electronics تأسيس القدرة على تصنيع المعالج الدقيق 68020 ولا يزال متاحًا حتى اليوم.

الاسم الرسمي	MC68020 [1] : 577
معدل ساعة وحدة المعالجة المركزية	12.5، 16.67، 20، 25، 33 ميجا هرتز (الحد الأدنى 8 ميجا هرتز، لا يوجد توليد ساعة على الشريحة) [1] : 577
إمداد الجهد	5 فولت
الحد الأقصى للطاقة	1.75 واط [1] : 577
عملية الإنتاج	HCMOS، قطعة سيليكون مقاس 3/8 بوصة [1] : 577
حاملة الشريحة	PGA 169 (114 دبوسًا مستخدمًا) 34.16 مم × 34.16 مم [1] : 577  (53 درجة مئوية/وات بدون مشتت حراري) [2]
عنوان الحافلة	32 بت (4 جيجابايت قابلة للعنونة بشكل خطي مباشر) [1] : 578  [68EC020] 24 بت (16 ميجابايت قابلة للعنونة)
ناقل البيانات	32 بت
مجموعة التعليمات	101 تعليمات CISC
مخبأ	ذاكرة تخزين مؤقتة للتعليمات بحجم 256 بايت [1] : 578  [2]
يسجل	7 لعمليات العنوان (32 بت) [1] : 578  8 لعمليات البيانات (32 بت) [1] : 578
التعامل مع الفروع	التنبؤ بالفرع: التنبؤ بالفرع الثابت، نهج عدم اتخاذ الفرع أبدًا [31]
الترانزستورات	~200,000 [1] : 577
أداء	10 ميجابايت في الثانية عند 33 ميجاهرتز [32]
