موتورولا 6800

المعالج 6800 (" ستة وثمانمائة ") هو معالج دقيق ثماني البتات ، صممته شركة موتورولا وأنتجته لأول مرة عام 1974. كان المعالج MC6800 جزءًا من نظام الحواسيب الدقيقة M6800 (الذي عُرف لاحقًا باسم 68xx ^{[ 1 ]} )، والذي تضمن أيضًا دوائر متكاملة للواجهات التسلسلية والمتوازية ، وذاكرة وصول عشوائي (RAM) ، وذاكرة قراءة فقط (ROM) ، ورقائق دعم أخرى. من أبرز ميزات تصميم عائلة M6800 من الدوائر المتكاملة أنها لم تكن تتطلب سوى مصدر طاقة واحد بجهد 5 فولت ، في حين أن معظم المعالجات الدقيقة الأخرى كانت تتطلب ثلاثة جهود. أُعلن عن نظام الحواسيب الدقيقة M6800 في مارس 1974، وبدأ إنتاجه بالكامل بنهاية ذلك العام. ^{[ 2 ]}^{[ 3 ]} حصلت شركة أمريكان مايكروسيستمز على ترخيص كمصدر ثانٍ .

يحتوي المعالج 6800 على ناقل عناوين 16 بت يمكنه الوصول مباشرةذاكرة بسعة 64 كيلوبايت وناقل بيانات ثنائي الاتجاه 8 بت. يحتوي على 72 تعليمة مع سبعة أنماط عنونة، بإجمالي 197 رمز عملية . كان تردد ساعة معالج MC6800 الأصلي يصل إلى1 ميجاهرتز . أما الإصدارات اللاحقة فكانت تتمتع بتردد ساعة أقصى يبلغ2 ميجاهرتز . ^{[ 4 ]}^{[ 5 ]}

بالإضافة إلى الدوائر المتكاملة، وفرت موتورولا نظامًا متكاملًا لتطوير لغة التجميع . وكان بإمكان العميل استخدام البرنامج على حاسوب خارجي بنظام المشاركة الزمنية أو على نظام حاسوب مصغر داخلي . وكان جهاز موتورولا إكسورسايزر حاسوبًا مكتبيًا مُصممًا باستخدام دوائر M6800 المتكاملة، ويمكن استخدامه لإنشاء النماذج الأولية وتصحيح التصاميم الجديدة. وتضمنت حزمة التوثيق الشاملة بيانات فنية لجميع الدوائر المتكاملة، ودليلين لبرمجة لغة التجميع، ودليل تطبيقات من 700 صفحة يشرح كيفية تصميم محطة نقاط بيع ( جهاز تسجيل نقدي محوسب ) باستخدام معالج 6800. ^[⁶^]

كان معالج 6800 شائعًا في ملحقات الحاسوب ، وتطبيقات معدات الاختبار ، ومحطات نقاط البيع. كما استُخدم في ألعاب الأركيد ^{[ 7 ]} وآلات البينبول ^{[ 8 ]} . أما معالج MC6802، الذي طُرح عام 1977، فقد احتوى على 128 بايت من ذاكرة الوصول العشوائي (RAM) ومذبذب ساعة داخلي مدمج. بينما احتوى معالجا MC6801 وMC6805 على ذاكرة الوصول العشوائي (RAM) وذاكرة القراءة فقط (ROM) ووحدات الإدخال/الإخراج على شريحة واحدة، وكانا شائعين في تطبيقات السيارات. وقد دُمجت في بعض طرازات MC6805 واجهة طرفية تسلسلية (SPI) ^{[ 9 ]} . أما معالج موتورولا 6809 فكان تصميمًا متوافقًا مُحدّثًا.

تاريخ

تاريخ شركة موتورولا في مجال أشباه الموصلات

تأسست شركة Galvin Manufacturing Corporation في عام 1928؛ وتم تغيير اسم الشركة إلى Motorola في عام 1947. وبدأت الإنتاج التجاري للترانزستورات في منشأة جديدة بتكلفة 1.5 مليون دولار أمريكي في فينيكس، أريزونا في عام 1955. ^{[ 10 ]}

بحلول منتصف الستينيات، وسّعت موتورولا قسم أشباه الموصلات تحت إدارة ليستر هوجان. استُخدمت ترانزستورات موتورولا ودوائرها المتكاملة داخليًا في منتجاتها للاتصالات، والقطاعات العسكرية، والسيارات، والمنتجات الاستهلاكية، كما بيعت لشركات أخرى. في عام ١٩٦٨، غادر روبرت نويس شركة فيرتشايلد لأشباه الموصلات ليؤسس شركة إنتل ، وردّت فيرتشايلد بتعيين هوجان رئيسًا تنفيذيًا جديدًا . انتقل معه ثمانية موظفين آخرين من موتورولا، عُرفوا باسم " أبطال هوجان ". مع ذلك، لم يدم هذا التغيير طويلًا، واستمرت الشركة في النمو خلال هذه الفترة. ^{[ ١١ ]}

بحلول عام 1973، بلغت مبيعات قسم منتجات أشباه الموصلات (SPD) 419 مليون دولار، وكان ثاني أكبر شركة لأشباه الموصلات بعد شركة تكساس إنسترومنتس . ^{[ 12 ]}

5065

بحلول أوائل سبعينيات القرن العشرين، كان من الواضح أن معظم الشركات الكبرى في مجال أشباه الموصلات، بما في ذلك فيرتشايلد وإنتل التي كانت لا تزال حديثة العهد آنذاك، كانت تخطط لطرح معالجات دقيقة . بدأت إنتل بعرض المفهوم الأولي لما سيصبح لاحقًا معالج إنتل 4004 ، وخلال رحلاتها التسويقية، زارت شركة فيكتور كومبتوميتر في شيكاغو بحثًا عن عملاء محتملين. كانت فيكتور قد طرحت أول آلة حاسبة إلكترونية في العالم تستخدم الدوائر المتكاملة ، وهي فيكتور 3900. وهناك، اطلع توم بينيت على التصميم. ^{[ 11 ]}

في عام 1971، قررت موتورولا دخول مجال صناعة الآلات الحاسبة. وبحثًا عن قائدٍ لهذا المشروع، استقطبت بينيت من شركة فيكتور. بعد فترة وجيزة من انضمامه، زار أوليفيتي شركة موتورولا حاملاً معه مخططًا لتصميم معالج دقيق كانوا يخططون لاستخدامه في سلسلة من الآلات الحاسبة القابلة للبرمجة. وافقت موتورولا على إكمال التصميم وإنتاجه على خطوط إنتاجها بتقنية PMOS في فينيكس. ^{[ 11 ]}

رغم نجاح تصميم المنتج في نهاية المطاف، إلا أن مصنعهم لم يتمكن من إنتاج الرقائق. فقد باتت مشاكل خط الإنتاج واضحةً مع تكرار حالات الفشل المماثلة؛ كما عجز المصنع عن إنتاج أجهزة ذاكرة منافسة وتصاميم أخرى. ولإنقاذ العقد، منحت موتورولا ترخيص التصميم لمنافستها، موستيك ، بشرط ألا تبيع موستيك منتجاتها إلا خارج سوق الآلات الحاسبة. ثم طرحت موستيك التصميم في السوق تحت اسم موستيك 5065. ^{[ 11 ]}

فريق التطوير

استمر العملاء في تقديم أفكار جديدة للشركة، وبات من الواضح بشكل متزايد إمكانية تطبيق هذه الأفكار باستخدام تصميم معالج دقيق مرن واحد. بدأت جهود جديدة في أواخر عام 1971، ولكن في أوائل عام 1972، قدم قسم التسويق تقريرًا يفيد بأنهم لن يتمكنوا من بيع سوى 18,000 وحدة خلال خمس سنوات. لم يقتنع بينيت، فاستعان بلينك يونغ لمحاولة أخرى. عاد يونغ بطلب محتمل لـ 200,000 وحدة من شركة البيانات الوطنية ، وهو مبلغ كافٍ لبدء أعمال التصميم. ^{[ 13 ]}

تألف الفريق من المصمم توم بينيت، ومدير الهندسة جيف لافيل، ومسؤول تسويق المنتجات لينك يونغ، ومصممي الأنظمة مايك وايلز، وجين شريبر، ودوغ باول. ^{[ 14 ]} وكان مقرهم جميعًا في ميسا، أريزونا ، ضمن منطقة فينيكس الكبرى . وبحلول وقت انتهاء المشروع، كان لدى بينيت 17 مصممًا للرقائق الإلكترونية وفريقًا لتصميمها يعملون على خمس رقائق. وكان لدى لافيل ما بين 15 و20 مهندس أنظمة، بالإضافة إلى فريق هندسة تطبيقات آخر بحجم مماثل. ^{[ 13 ]}

كان لدى توم بينيت خبرة في مجال أنظمة التحكم الصناعية، وعمل لدى شركة فيكتور كومبتوميتر في ستينيات القرن الماضي، حيث صمم أول آلة حاسبة إلكترونية تستخدم دوائر متكاملة من نوع MOS، وهي فيكتور 3900. ^{[ 15 ]} في مايو 1969، عرض تيد هوف على بينيت رسومات تخطيطية أولية لمعالج إنتل 4004 لمعرفة ما إذا كان سيلبي احتياجاتهم من الآلات الحاسبة. انضم بينيت إلى موتورولا عام 1971 لتصميم دوائر متكاملة للآلات الحاسبة. وسرعان ما عُيّن كبير مهندسي مشروع المعالج الدقيق الذي أنتج المعالج 6800. ^{[ 16 ]} وقد نُسب تصميم المعالج 6800 إلى آخرين. في سبتمبر 1975، أجرى روبرت هـ. كوشمان ، محرر قسم المعالجات الدقيقة في مجلة EDN ، مقابلة مع تشاك بيدل حول المعالج الدقيق الجديد 6502 من شركة MOS Technology . ثم طلب كوشمان من توم بينيت، كبير مهندسي المعالج 6800، التعليق على هذا المنافس الجديد. ^{[ 17 ]} بعد مشروع 6800، عمل بينيت على تطبيقات السيارات وأصبحت موتورولا موردًا رئيسيًا للمعالجات الدقيقة المستخدمة في السيارات.

انضم جيف لافيل إلى شركة موتورولا عام 1966 وعمل في قسم التسويق بقطاع الحواسيب. وكان لافيل قد عمل سابقًا لدى شركة كولينز راديو على حاسوب C8500 الذي بُني باستخدام دوائر متكاملة صغيرة الحجم من نوع ECL . في عام 1971، قاد فريقًا لدراسة احتياجات عملاء الشركة الحاليين، مثل هيوليت-باكارد ، وناشونال كاش ريجستر ، وشركة كونترول داتا (CDC)، وشركة ديجيتال إكويبمنت (DEC). درس الفريق منتجات العملاء وحاول تحديد الوظائف التي يمكن تنفيذها في دوائر متكاملة أكبر حجمًا بتكلفة أقل. أسفرت الدراسة عن مجموعة من 15 وحدة بناء، يمكن تنفيذ كل منها في دائرة متكاملة. ^{[ 13 ]} تم تنفيذ بعض هذه الوحدات في الإصدار الأولي من معالج M6800، وأُضيفت وحدات أخرى خلال السنوات اللاحقة. لتقييم بنية معالج 6800 أثناء تصميم الشريحة، بنى فريق لافيل دائرة مكافئة باستخدام 451 دائرة متكاملة صغيرة الحجم من نوع TTL على خمس لوحات دوائر مطبوعة بأبعاد 25 × 25 سم (10 × 10 بوصة). وفي وقت لاحق، قاموا بتقليص هذا العدد إلى 114 دائرة متكاملة على لوحة واحدة باستخدام ذاكرة القراءة فقط (ROM) وأجهزة المنطق MSI (التكامل متوسط الحجم). ^{[ 18 ]}

كان جون بوكانان مصمم ذاكرة في شركة موتورولا عندما طلب منه بينيت تصميم مُضاعِف جهد للمعالج 6800. تتطلب دوائر MOS المتكاملة من النوع n النموذجية ثلاثة مصادر طاقة: -5 فولت، +5 فولت، و+12 فولت. بينما كان من المقرر أن تستخدم عائلة M6800 مصدرًا واحدًا فقط، وهو +5 فولت. كان من السهل الاستغناء عن مصدر -5 فولت باستخدام عاكس جهد داخلي ، ولكن منطق وضع التحسين كان يحتاج أيضًا إلى مصدر طاقة يتراوح بين 10 و12 فولت. ولحل هذه المشكلة، أُضيف مُضاعِف جهد مدمج في الشريحة. قام بوكانان بتصميم الدائرة وتحليلها وتخطيطها للمعالج الدقيق 6800. وحصل على براءات اختراع لمُضاعِف الجهد وتخطيط شريحة 6800. ^{[ 19 ]}^{[ 20 ]} ساعد رود أورجيل بوكانان في التحليلات وتخطيط شريحة 6800. وفي وقت لاحق، قام أورجيل بتصميم المعالج الدقيق MOS Technology 6501 الذي كان متوافقًا مع مقبس 6800.

انضم بيل لاتين إلى شركة موتورولا عام 1969، وقدم فريقه أدوات محاكاة حاسوبية لتوصيف دوائر MOS الجديدة في معالج 6800. كان لاتين وفرانك جينكينز قد درسا في جامعة كاليفورنيا في بيركلي، حيث تتلمذا على يد دونالد بيدرسون ، مصمم برنامج محاكاة الدوائر SPICE . ^{[ 21 ]} كان برنامج المحاكاة الخاص بموتورولا، MTIME، نسخةً متطورةً من برنامج محاكاة الدوائر TIME الذي طوره جينكينز في بيركلي. نشر الفريق ورقةً تقنيةً بعنوان "نمذجة أجهزة MOS للتنفيذ الحاسوبي" عام 1973، تصف "تقنية قناة n أحادية التغذية بجهد 5 فولت" تعمل بتردد 1 ميجاهرتز. تمكنوا من محاكاة دائرة مكونة من 50 ترانزستور MOSFET على حاسوب IBM 370/165 المركزي . ^{[ 22 ]} في نوفمبر 1975، انضم لاتين إلى شركة إنتل للعمل على الجيل التالي من معالجاتها الدقيقة. ^{[ 23 ]}

انضم بيل مينش إلى شركة موتورولا عام 1971 بعد تخرجه من جامعة أريزونا. وكان قد عمل لسنوات عديدة فنيًا إلكترونيًا قبل حصوله على شهادة البكالوريوس في الهندسة الكهربائية. قضى مينش عامه الأول في موتورولا في سلسلة من الدورات التدريبية، مدة كل منها ثلاثة أشهر، في أربعة أقسام مختلفة. قام مينش بتصميم مخطط انسيابي لجهاز مودم أصبح فيما بعد المودم 6860. كما عمل ضمن فريق التطبيقات الذي كان يعمل على تطوير نظام M6800. بعد انتهاء عام التدريب هذا، تم تعيينه في فريق تطوير محول واجهة الأجهزة الطرفية 6820 (PIA). كان مينش مساهمًا رئيسيًا في تصميم هذه الشريحة، وحصل على براءة اختراع لتصميم الدائرة المتكاملة ^{[ 24 ]} ، كما تم ذكره كمخترع مشارك في سبع براءات اختراع أخرى لنظام M6800 ^{[ 25 ]} . لاحقًا، صمم مينش المعالج الدقيق MOS Technology 6502 .

كان مايك وايلز مهندس تصميم في فريق جيف لافيل، وقام بزيارات عديدة للعملاء برفقة توم بينيت خلال مرحلة تعريف منتج 6800. يُذكر اسمه كمخترع في ثمانية عشر براءة اختراع خاصة بمعالج 6800، لكنه اشتهر ببرنامج حاسوبي يُدعى MIKBUG . ^{[ 26 ]} كان هذا البرنامج عبارة عن شاشة مراقبة لنظام حاسوب 6800، تُمكّن المستخدم من فحص محتويات ذاكرة الوصول العشوائي (RAM) وحفظ البرامج أو تحميلها على شريط. شغل هذا البرنامج، الذي يبلغ حجمه 512 بايت، نصف ذاكرة القراءة فقط (ROM) الخاصة بمعالج MCM6830. ^{[ 27 ]} استُخدمت ذاكرة القراءة فقط هذه في مجموعة تقييم تصميم Motorola MEK6800 وفي مجموعات الحواسيب الشخصية المبكرة. ^{[ 28 ]} بقي وايلز مع شركة موتورولا، وانتقل إلى أوستن، وساهم في تصميم وحدة التحكم الدقيقة MC6801 التي طُرحت في عام 1978. ^{[ 29 ]}

انضم تشاك بيدل إلى فريق التصميم عام 1973 بعد الانتهاء من تصميم معالج 6800، لكنه ساهم في تصميم النظام ككل وفي العديد من الرقاقات الطرفية، ولا سيما واجهة 6820 (PIA) المتوازية. ^{[ 30 ]} يُذكر اسم بيدل كمخترع في ستة عشر براءة اختراع لشركة موتورولا، معظمها بمشاركة ستة مخترعين أو أكثر. ^{[ 31 ]} وكما فعل المهندسون الآخرون في الفريق، زار بيدل العملاء المحتملين واستطلع آراءهم. وقد قام بيدل وجون بوكانان ببناء إحدى أوائل لوحات العرض التوضيحي لمعالج 6800. ^{[ 32 ]} في أغسطس 1974، غادر تشاك بيدل شركة موتورولا وانضم إلى شركة صغيرة لأشباه الموصلات في بنسلفانيا، وهي شركة MOS Technology . وهناك قاد الفريق الذي صمم عائلة معالجات 6500.

تصميم المعالج الدقيق MC6800

صُمم كل من معالج موتورولا 6800 ومعالج إنتل 8080 في نفس الوقت، وكانا متشابهين في الوظيفة. كان معالج 8080 امتدادًا وتحسينًا لمعالج إنتل 8008، الذي كان بدوره تطبيقًا متكاملًا واسع النطاق (LSI) لتصميم وحدة المعالجة المركزية (CPU) القائم على تقنية TTL والمستخدم في جهاز Datapoint 2200. أما بنية معالج 6800 فكانت تصميمًا متكاملًا واسع النطاق (LSI) متوافقًا مع تقنية TTL، ومُصممًا على غرار معالج DEC PDP-11 . ^{[ 33 ]}

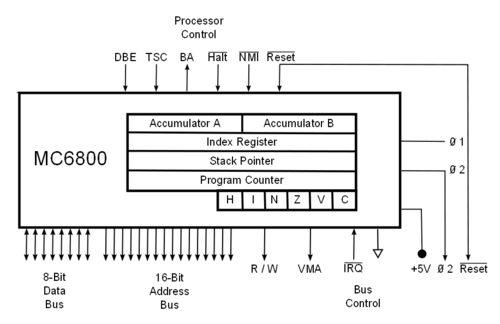

كان معالج 6800 مزودًا بناقل بيانات ثنائي الاتجاه 8 بت، وناقل عناوين 16 بت يمكنه عنونة 64 كيلوبايت من الذاكرة، وكان يأتي في حزمة DIP ذات 40 طرفًا . احتوى معالج 6800 على مُراكمَين 8 بت، ومسجل فهرس 16 بت، ومؤشر مكدس 16 بت. سمح نمط العنونة المباشرة، المعروف غالبًا باسم الصفحة الصفرية في المعالجات الأخرى، بالوصول السريع إلى أول 256 بايت من الذاكرة. كانت أجهزة الإدخال/الإخراج تُعنون كذاكرة، لذا لم تكن هناك تعليمات إدخال/إخراج خاصة. عند إعادة ضبط معالج 6800، كان يُحمّل عداد البرنامج من أعلى عنوان ويبدأ التنفيذ من موقع الذاكرة المُخزّن هناك. ^{[ 34 ]}

كان معالج 6800 مزودًا بوحدة تحكم ثلاثية الحالات تُعطّل ناقل العناوين للسماح لجهاز آخر بالوصول المباشر إلى الذاكرة . على سبيل المثال، يمكن لوحدة تحكم القرص المرن تحميل البيانات إلى الذاكرة دون الحاجة إلى أي دعم من وحدة المعالجة المركزية. بل كان من الممكن أن يصل معالجان من طراز 6800 إلى نفس الذاكرة. ^{[ 35 ]} مع ذلك، عمليًا، تتطلب الأنظمة ذات هذا التعقيد عادةً استخدام أجهزة إرسال واستقبال خارجية لتشغيل ناقل النظام؛ في مثل هذه الدوائر، يتم تعطيل التحكم في الناقل الموجود على المعالج بالكامل لصالح استخدام القدرات المماثلة لجهاز الإرسال والاستقبال. ^{[ 36 ]} في المقابل، استغنى معالج 6802 عن هذا التحكم المدمج تمامًا لتحرير منافذ لوظائف أخرى في نفس الحزمة ذات 40 منفذًا مثل معالج 6800، ولكن لا يزال من الممكن تحقيق هذه الوظيفة باستخدام جهاز إرسال واستقبال خارجي.

كانت دوائر MOS المتكاملة تستخدم عادةً إشارات ساعة مزدوجة ( ساعة ثنائية الطور ) في سبعينيات القرن الماضي. وقد تم توليد هذه الإشارات خارجيًا لمعالج 6800، ^{[ 37 ]} وكان الحد الأدنى لتردد الساعة في معالج 6800 هو 100 كيلوهرتز، وكان يعمل في البداية بتردد أقصى يبلغ 1 ميجاهرتز. وتم إصدار نسخ ذات سرعة أعلى من معالج 6800 في عام 1976. ^{[ 38 ]}

قامت أقسام أخرى في موتورولا بتطوير مكونات لعائلة M6800. صمم قسم منتجات المكونات دائرة الساعة ثنائية الطور MC6870، وقدم قسم منتجات الذاكرة مجموعة كاملة من ذاكرات القراءة فقط (ROM) وذاكرة الوصول العشوائي (RAM). ووفر مولد معدل البت MC14411 التابع لمجموعة CMOS ساعةً تتراوح سرعتها بين 75 و9600 باود لواجهة MC6850 التسلسلية. وكانت مخازن البيانات وناقلات العناوين من منتجات موتورولا القياسية. ويمكن لموتورولا توفير جميع الدوائر المتكاملة والترانزستورات والديودات اللازمة لبناء حاسوب قائم على معالج MC6800.

دوائر متكاملة من نوع MOS

استخدمت رقائق أشباه الموصلات المعدنية المؤكسدة (MOS) من الجيل الأول ترانزستورات تأثير المجال من النوع p، والمعروفة باسم MOSFETs من النوع p (يشير مصطلح p إلى تكوين الترانزستور). استُخدمت هذه الدوائر المتكاملة في الآلات الحاسبة وفي أول معالج دقيق، وهو Intel 4004. كان إنتاجها سهلاً، لكنها كانت بطيئة ويصعب ربطها بدوائر المنطق الرقمي TTL الشائعة . أما الدوائر المتكاملة من النوع n، فكانت تعمل بسرعة أكبر بمرتين أو ثلاث مرات، وكانت متوافقة مع TTL. إلا أنها كانت أصعب بكثير في الإنتاج نظرًا لحساسيتها العالية للتلوث، مما استلزم خط إنتاج فائق النظافة وتحكمًا دقيقًا في العملية. ^{[ 39 ]} لم تكن لدى موتورولا القدرة على إنتاج MOS من النوع n، فاضطرت إلى تطوير واحدة لعائلة 6800.

اكتملت دوائر الاختبار المتكاملة من نوع MOS ذات القناة السالبة (n-channel) من موتورولا في أواخر عام 1971، وأشارت هذه الدوائر إلى أن معدل الساعة سيقتصر على 1 ميجاهرتز. وقد استخدمت هذه الدوائر ترانزستورات MOS من نوع " وضع التحسين ". ظهرت تقنية تصنيع أحدث تستخدم ترانزستورات MOS من نوع " وضع الاستنزاف " كأحمال، مما يسمح بتصنيع دوائر أصغر وأسرع (وهذا ما يُعرف أيضًا باسم nMOS ذي حمل الاستنزاف ). تطلبت معالجة "وضع الاستنزاف" خطوات إضافية، لذا قررت موتورولا الاستمرار في استخدام "وضع التحسين" لتصميمها الجديد ذي جهد التغذية الأحادي. يعني معدل الساعة البالغ 1 ميجاهرتز أن مصممي الرقائق سيضطرون إلى ابتكار العديد من التحسينات المعمارية لزيادة إنتاجية المعالج الدقيق. ^{[ 16 ]} كانت هذه الدوائر الناتجة أسرع، لكنها تطلبت مساحة أكبر على الرقاقة. ^{[ 40 ]}

في سبعينيات القرن الماضي، كانت أشباه الموصلات تُصنع على رقائق سيليكون بقطر 75 ملم (3 بوصات ) . وكانت كل رقاقة قادرة على إنتاج ما بين 100 و200 شريحة أو رقاقة دوائر متكاملة. وكانت المراجع التقنية تُحدد طول وعرض كل شريحة بوحدة "ميل" (0.001 بوصة). أما الممارسة الصناعية الحالية فتعتمد على تحديد مساحة الشريحة. كانت معالجة الرقائق تتطلب خطوات متعددة، وكانت العيوب تظهر في مواقع مختلفة على الرقاقة خلال كل خطوة. وكلما كبرت الشريحة، زاد احتمال تعرضها للعيوب. وانخفضت نسبة الرقائق الصالحة للعمل، أو نسبة الإنتاج، انخفاضًا حادًا للرقائق التي يزيد طول ضلعها عن 4 ملم (160 ميل).

كان الحجم المستهدف للمعالج 6800 هو 180 ميل (4.6 مم) من كل جانب، لكن الحجم النهائي بلغ 212 ميل (5.4 مم) بمساحة 29.0 مم² ^. عند 180 ميل، تستوعب رقاقة السيليكون بقطر 3 بوصات (76 مم) حوالي 190 شريحة، بينما عند 212 ميل ينخفض العدد إلى 140 شريحة. عند هذا الحجم، قد تصل نسبة الإنتاج إلى 20% أو 28 شريحة لكل رقاقة. ^[⁴¹^]^[⁴²^] يُسلط التقرير السنوي لشركة موتورولا لعام 1975 الضوء على المعالج الدقيق الجديد MC6800، ولكنه يتضمن عدة فقرات حول "مشاكل إنتاجية ترانزستورات MOS". ^[¹²^]

تم حل مشكلة الإنتاجية بمراجعة تصميمية بدأت عام 1975 لاستخدام نمط الاستنزاف في أجهزة عائلة M6800. تم تقليص حجم شريحة 6800 إلى 160 ميل (4 مم) لكل جانب بمساحة 16.5 مم² . سمح هذا أيضًا بسرعات ساعة أعلى، حيث كان MC68A00 يعمل بتردد 1.5 ميجاهرتز ^و MC68B00 بتردد 2.0 ميجاهرتز. أصبحت الأجزاء الجديدة متاحة في يوليو 1976. ^{[ 29 ]}^{[ 43 ]}

مقدمة عن عائلة M6800

تضمنت نسخة 7 مارس 1974 من مجلة Electronics مقالًا من صفحتين عن المعالج الدقيق Motorola MC6800، بالإضافة إلى محول واجهة الأجهزة الطرفية MC6820، ومحول واجهة الاتصالات غير المتزامنة MC6850، وذاكرة الوصول العشوائي MCM6810 بسعة 128 بايت، وذاكرة القراءة فقط MCM6830 بسعة 1024 بايت. ^{[ 44 ]} تبع ذلك مقال من ثماني صفحات في نسخة 18 أبريل 1974، كتبه فريق تصميم Motorola. ^{[ 45 ]} كما تضمنت هذه النسخة مقالًا يُعرّف بمعالج Intel 8080. ^{[ 46 ]}

بدأ تصميم كل من معالجات إنتل 8080 وموتورولا MC6800 في ديسمبر 1972 تقريبًا. تم إنتاج أولى رقائق 8080 العاملة في يناير 1974 ^{[ 47 ]} وكان أول إعلان عام عنها في فبراير 1974. ^{[ 48 ]} استخدم معالج 8080 نفس عملية MOS ذات القناة N ثلاثية الفولتية المستخدمة في رقائق ذاكرة إنتل الحالية، مما سمح ببدء الإنتاج الكامل في أبريل من ذلك العام.

أُنتجت أولى رقائق MC6800 العاملة في فبراير 1974، ووُزِّعت عينات هندسية على عملاء مُختارين. أرادت شركة هيوليت-باكارد في لوفلاند، كولورادو، رقاقة MC6800 لآلة حاسبة مكتبية جديدة، وكان لديها نظام نموذجي جاهز للعمل بحلول يونيو. ^{[ 49 ]}^{[ 50 ]} استخدمت رقاقة MC6800 عملية تصنيع جديدة أحادية الجهد من نوع MOS ذي القناة N، والتي تبيّن أنها بالغة الصعوبة في التنفيذ. دخل نظام الحاسوب الصغير M6800 حيز الإنتاج أخيرًا بحلول نوفمبر 1974. قدّمت موتورولا سعرًا مماثلًا لسعر إنتل للمعالج الدقيق الواحد، وهو 360 دولارًا. ^{[ 51 ]}^{[ 52 ]} ( كان نظام IBM System/360 حاسوبًا معروفًا في ذلك الوقت). في أبريل 1975، عُرضت مجموعة تصميم الحاسوب الصغير MEK6800D1 بسعر 300 دولار. تضمنت المجموعة جميع الرقائق الست من عائلة M6800 بالإضافة إلى أدلة التطبيقات والبرمجة. ^{[ 53 ]} كان سعر المعالج الدقيق MC6800 الواحد 175 دولارًا.

كان لينك يونغ مسؤول تسويق المنتجات الذي طور منهجية النظام المتكامل لإصدار عائلة معالجات M6800. بالإضافة إلى إصدار مجموعة كاملة من رقائق الدعم مع معالج 6800، قدمت موتورولا نظامًا لتطوير البرمجيات والأجهزة. كانت أدوات تطوير البرمجيات متاحة على أجهزة كمبيوتر تعمل بنظام المشاركة الزمنية عن بُعد ، أو كان رمز المصدر متاحًا ليتمكن العميل من استخدام نظام كمبيوتر داخلي. عادةً ما كانت البرامج التي تعمل على نظام المعالج تُكتب بلغة التجميع. يتكون نظام التطوير من محرر نصوص، ومجمع، ومحاكي. ^{[ 54 ]} سمح هذا للمطور باختبار البرنامج قبل اكتمال النظام المستهدف. أما تطوير الأجهزة فكان عبارة عن جهاز كمبيوتر مكتبي مُجهز بوحدة معالجة مركزية من عائلة M6800 وملحقاتها، يُعرف باسم EXORcisor. ^{[ 45 ]} قدمت موتورولا دورة تدريبية في تصميم المعالجات الدقيقة لمدة تتراوح بين ثلاثة وخمسة أيام، تشمل برمجيات وأجهزة معالج 6800. ^{[ 55 ]} أصبح هذا النهج الموجه نحو الأنظمة هو الطريقة القياسية لتقديم المعالجات الدقيقة الجديدة. ^{[ 56 ]}

تفكك فريق التصميم

اكتملت الجهود التصميمية الرئيسية لعائلة معالجات M6800 في منتصف عام 1974، وغادر العديد من المهندسين المجموعة أو الشركة. وقد أدت عدة عوامل إلى تفكك فريق التصميم.

افتتحت شركة موتورولا مصنعًا جديدًا لأشباه الموصلات من نوع MOS في أوستن، تكساس. وكان من المقرر أن ينتقل فريق الهندسة بأكمله إلى هناك عام ١٩٧٥. ^{[ ٥٧ ]} كان العديد من الموظفين يفضلون العيش في ضاحية ميسا بمدينة فينيكس، وكانوا متخوفين للغاية من الانتقال إلى أوستن. ولم تُفلح محاولات قادة الفرق لإقناع الإدارة العليا بتأجيل الانتقال. ^{[ ٥٨ ]}

ضرب الركود الاقتصادي صناعة أشباه الموصلات في منتصف عام 1974، مما أدى إلى تسريح آلاف العمال. وذكرت مجلة "إلكترونيكس" في عددها الصادر في نوفمبر 1974 أن شركة موتورولا سرحت 4500 موظف، وشركة تكساس إنسترومنتس 7000، وشركة سيجنيتكس 4000. ^{[ 59 ]} وتكبد قسم منتجات أشباه الموصلات في موتورولا خسائر بلغت 30 مليون دولار خلال الاثني عشر شهرًا التالية، وانتشرت شائعات عن بيع مجموعة الدوائر المتكاملة. لم تبع موتورولا القسم، لكنها أجرت تغييرات في الإدارة والهيكل التنظيمي. ^{[ 60 ]} وبحلول نهاية عام 1974، سرحت شركة إنتل ما يقرب من ثلث موظفيها البالغ عددهم 3500 موظف. ^{[ 61 ]} انتعش قطاع دوائر MOS المتكاملة، لكن لم يكن الأمن الوظيفي مضمونًا في عامي 1974 و1975.

كان تشاك بيدل (ومهندسون آخرون من موتورولا) يزورون العملاء لشرح فوائد المعالجات الدقيقة. وقد حددت كل من إنتل وموتورولا في البداية سعر المعالج الدقيق الواحد عند360 دولارًا . تردد العديد من العملاء في تبني تقنية المعالجات الدقيقة الجديدة هذه نظرًا لسعرها المرتفع. (كان السعر الفعلي لكميات الإنتاج أقل بكثير). في منتصف عام 1974، اقترح بيدل معالجًا دقيقًا مبسطًا يمكن بيعه بسعر أقل بكثير. لم تركز استراتيجية "عائلة المنتجات الكاملة" لشركة موتورولا على سعر وحدة المعالجة الدقيقة، بل على خفض التكلفة الإجمالية لتصميم العميل. ^{[ 62 ]}^{[ 63 ]} رُفض مفهوم بيدل مرارًا وتكرارًا، وفي النهاية طلبت منه الإدارة التوقف عن الحديث عنه. كتب مذكرةً ذكر فيها أن هذه التعليمات بمثابة بيان واضح بأن موتورولا تتخلى عن المفهوم، ما يعني أنها لا تستطيع المطالبة بحقوق الملكية الفكرية ضده.

واصل بيدل العمل لدى موتورولا بينما كان يبحث عن مستثمرين لمفهومه الجديد للمعالج الدقيق. ^{[ 64 ]} بعد أن تواصل مع شركة موستيك ورفض طلبه، غادر تشاك بيدل موتورولا في أغسطس 1974 وانضم إلى شركة صغيرة لأشباه الموصلات في بنسلفانيا، وهي شركة MOS Technology. تبعه سبعة مهندسين آخرين من موتورولا: هاري باوكوم، وراي هيرت، وتيري هولت، ومايك جيمس، وويل ماثيس، وبيل مينش، ورود أورجيل. ^{[ 30 ]} طوّر فريق بيدل في MOS Technology معالجين دقيقين جديدين متوافقين مع رقائق موتورولا الطرفية مثل 6820 PIA. صمّم رود أورجيل معالج MCS6501 الذي يُركّب في مقبس MC6800، بينما صمّم بيل مينش معالج MCS6502 الذي يحتوي على دائرة توليد الساعة مدمجة في الشريحة. لم تكن هذه المعالجات الدقيقة قادرة على تشغيل برامج 6800 لاختلاف بنيتها ومجموعة تعليماتها. كان الهدف الرئيسي هو إنتاج معالج دقيق يُباع بسعر أقل من25 دولارًا . سيتم ذلك عن طريق إزالة الميزات غير الأساسية لتقليل حجم الشريحة. تم استخدام مؤشر مكدس 8 بت بدلاً من مؤشر 16 بت. تم حذف المُراكم الثاني. لم تكن مخازن العناوين تحتوي على وضع ثلاثي الحالات لنقل بيانات الوصول المباشر إلى الذاكرة (DMA). ^[⁶⁵^] كان الهدف هو تقليل حجم الشريحة إلى 153 ميل × 168 ميل (3.9 مم × 4.3 مم ). ^{[ 17 ]}

كان بيدل متحدثًا بارعًا، وحظيت معالجات MOS Technology الدقيقة بتغطية واسعة في الصحافة المتخصصة. من أوائل هذه التغطيات مقالٌ كاملٌ على صفحةٍ كاملةٍ عن معالجي MCS6501 وMCS6502 في عدد 24 يوليو 1975 من مجلة Electronics . ^{[ 66 ]} كما نُشرت مقالاتٌ في EE Times (24 أغسطس 1975)، ^{[ 67 ]} وEDN (20 سبتمبر 1975)، و Electronic News (3 نوفمبر 1975)، و Byte (نوفمبر 1975). ظهرت إعلاناتٌ عن معالج 6501 في العديد من المطبوعات خلال الأسبوع الأول من أغسطس 1975. وكان من المقرر عرض معالج 6501 للبيع في معرض WESCON التجاري في سان فرانسيسكو، في الفترة من 16 إلى 19 سبتمبر 1975.20 دولارًا للوحدة. ^{[ 68 ]} في سبتمبر 1975، تضمنت الإعلانات كلاً من المعالجين الدقيقين 6501 و6502. وكان سعر المعالج 6502 سيبلغ 20 دولارًا فقط.25 دولارًا . ^{[ 69 ]}

ردت شركة موتورولا على شركة MOS Technologyمعالج دقيق بقيمة 20 دولارًا عن طريق خفض سعر الوحدة الواحدة من المعالج الدقيق 6800 على الفور منمن 175 دولارًا إلى69 دولارًا ^{[ 70 ]} ثم رفعت دعوى قضائية ضد شركة MOS Technology في نوفمبر 1975. ^{[ 71 ]} ادعت موتورولا أن ثمانية مهندسين سابقين في موتورولا استخدموا معلومات تقنية طُوّرت في موتورولا في تصميم المعالجات الدقيقة 6501 و6502. كان نشاط MOS Technology الآخر، وهو رقائق الآلات الحاسبة، يتراجع بسبب حرب أسعار مع شركة Texas Instruments، لذلك قرر ممولها، شركة Allen-Bradley ، الحد من الخسائر المحتملة وباع أصول MOS Technology مرة أخرى إلى المؤسسين. ^{[ 30 ]} تمت تسوية الدعوى القضائية في أبريل 1976، حيث تخلت MOS Technology عن شريحة 6501 التي كانت تُركّب في مقبس موتورولا 6800، ورخصت رقائق موتورولا الطرفية. ^{[ 72 ]}^{[ 73 ]} خفضت موتورولا سعر الوحدة الواحدة من 6800 إلى35 دولارًا . ^{[ 39 ]}^{[ 74 ]}

تطورت دعوى شركة MOS Technology ضد موتورولا على مر السنين إلى ما يشبه قصة داود وجالوت . تمثلت إحدى النقاط في أن موتورولا لم تكن تملك براءات اختراع لهذه التقنية. كان هذا صحيحًا من الناحية الفنية عند رفع الدعوى في أواخر عام 1975. في 30 أكتوبر 1974، قبل إصدار معالج 6800، قدمت موتورولا العديد من طلبات براءات الاختراع لعائلة المعالجات الدقيقة، وحصلت لاحقًا على أكثر من عشرين براءة اختراع. كانت الأولى لتوم بينيت في 8 يونيو 1976، لناقل العناوين الداخلي لمعالج 6800. ^[¹⁶^] والثانية لبيل مينش في 6 يوليو 1976، لتصميم شريحة معالج 6820. ^[²⁴^] وقد ذكرت العديد من هذه البراءات أسماء عدد من المهندسين الذين غادروا الشركة كمخترعين مشاركين. غطت هذه البراءات ناقل معالج 6800 وكيفية تفاعل الشرائح الطرفية مع المعالج الدقيق. ^[⁷⁵^]

انتقل إلى أوستن

كان غاري دانيلز يصمم الدوائر المتكاملة لساعات اليد الإلكترونية عندما أغلقت شركة موتورولا وحدة إلكترونيات الساعات التابعة لها. عرض عليه توم بينيت وظيفة في قسم المعالجات الدقيقة في نوفمبر 1974. لم يرغب بينيت في مغادرة منطقة فينيكس، لذا تولى غاري دانيلز إدارة تطوير المعالجات الدقيقة في أوستن. (شغل دانيلز منصب مدير تصميم المعالجات الدقيقة للعشر سنوات التالية قبل أن يُرقى إلى منصب نائب الرئيس).

كانت المهمة الأولى إعادة تصميم وحدة المعالجة المركزية 6800 لتحسين إنتاجية التصنيع والعمل بتردد أعلى. استخدم هذا التصميم تقنية وضع الاستنزاف، وكان يُعرف داخليًا باسم MC6800D. ارتفع عدد الترانزستورات من 4000 إلى 5000، بينما انخفضت مساحة الشريحة من 29.0 ^مم²^إلى 16.5 مم² ( مما سمح بخفض سعر وحدة المعالجة المركزية إلى 35 دولارًا). تضاعف الحد الأقصى لتردد الساعة لبعض الأجزاء المختارة إلى 2 ميجاهرتز. كما أُعيد تصميم الرقاقات الأخرى في عائلة M6800 لاستخدام تقنية وضع الاستنزاف. شهد محول واجهة الأجهزة الطرفية تغييرًا طفيفًا في الخصائص الكهربائية لدبابيس الإدخال/الإخراج، فأصبح MC6820 هو MC6821. ^[⁷⁶^] اكتملت هذه الدوائر المتكاملة الجديدة في يوليو 1976.

تم إصدار شريحة مولد الساعة الجديدة منخفضة التكلفة، MC6875، في عام 1977. وقد حلت محل الدائرة المتكاملة الهجينة MC6870 التي كانت تُباع بسعر 35 دولارًا. كانت شريحة MC6875 تأتي في حزمة DIP ذات 16 طرفًا، ويمكنها استخدام بلورة كوارتز أو شبكة مقاومة ومكثف. ^{[ 77 ]}

كان من بين المشاريع الأخرى دمج 128 بايت من ذاكرة الوصول العشوائي (RAM) ومولد الساعة على شريحة واحدة مكونة من 11000 ترانزستور. تم إصدار المعالج الدقيق MC6802 في مارس 1977. احتوت الشريحة المرافقة MC6846 على ذاكرة قراءة فقط (ROM) بسعة 2048 بايت، ومنفذ ثنائي الاتجاه 8 بت، ومؤقت قابل للبرمجة. كان هذا حاسوبًا دقيقًا ثنائي الشريحة. يحتوي المعالج 6802 على مذبذب مدمج يستخدم بلورة كوارتز خارجية بتردد 4 ميجاهرتز لإنتاج ساعة ثنائية الطور بتردد 1 ميجاهرتز. يمكن تعطيل ذاكرة الوصول العشوائي الداخلية بسعة 128 بايت عن طريق تأريض أحد أطرافها، وكانت الأجهزة التي تحتوي على ذاكرة وصول عشوائي معيبة تُباع تحت اسم MC6808. ^{[ 78 ]} نادرًا ما استُخدم المعالج 6808 كمعالج دقيق رئيسي في الحواسيب العامة، حيث كان أكثر شيوعًا في الأنظمة المدمجة ( باستثناء الحاسوب الدقيق ACFA-8 لعام 1979). ^{[ 79 ]}

بحلول عام ١٩٧٨، طُرحت سلسلة من الرقاقات الطرفية. احتوى العداد القابل للبرمجة MC6840 على ثلاثة عدادات ثنائية ١٦ بت، يمكن استخدامها لقياس التردد، أو عدّ الأحداث، أو قياس الفترات الزمنية. تمكّن متحكم الوصول المباشر إلى الذاكرة MC6844 من نقل البيانات من وحدة تحكم الإدخال/الإخراج إلى ذاكرة الوصول العشوائي (RAM) دون تحميل المعالج الدقيق MC6800. وفّر متحكم شاشة العرض MC6845 (CRTC) منطق التحكم لمحطة طرفية حاسوبية نصية. دعمت الرقاقة 6845 قلمًا ضوئيًا ، كبديل لفأرة الحاسوب.

كانت شريحة MC6845 شائعة الاستخدام، حتى أنها استُخدمت في محول العرض أحادي اللون الأصلي من IBM ومحول الرسومات الملونة الأصلي من IBM لأجهزة IBM PC وما تلاها، حيث استُخدمت الشريحة 6845 مع معالج Intel 8088. ^{[ 80 ]} خلال فترة حظر التكنولوجيا في الحرب الباردة، أُنتجت نسخة مُقلّدة من الشريحة 6845 باسم CM607 في بلغاريا. احتوت بطاقة IBM Enhanced Graphics Adapter (EGA) اللاحقة على شريحة IBM مُخصصة (EGA CRTC) حلت محل شريحة Motorola 6845، مُضيفةً العديد من التحسينات، بطريقة مُتوافقة إلى حد كبير. أما بطاقة IBM Video Graphics Array (VGA)، التي أصبحت واسعة الانتشار (لدرجة أنها لا تزال تُحاكى كوظيفة أساسية في معظم شرائح محولات الفيديو لأجهزة الكمبيوتر الحديثة)، فتتضمن مجموعة مُتوافقة تقريبًا من EGA CRTC، ولا تزال مُتوافقة إلى حد كبير مع MC6845 (ولكن في هذه المرحلة بدون دعم قلم الضوء، الذي احتفظت به EGA CRTC).

كان MC6801 عبارة عن حاسوب دقيق أحادي الشريحة (يُطلق عليه اليوم أيضًا اسم وحدة تحكم دقيقة) يضم معالج 6802 وذاكرة وصول عشوائي ( RAM) سعتها 128 بايت، وذاكرة قراءة فقط (ROM) سعتها 2 كيلوبايت، ومؤقت 16 بت، و31 خط إدخال/إخراج متوازي قابل للبرمجة، ومنفذ تسلسلي. (كان MC6803 مماثلاً له باستثناء أنه لا يحتوي على ذاكرة القراءة فقط (ROM) ويحتوي على عدد أقل من تكوينات ناقل البيانات المختلفة). كما كان بإمكانه استخدام خطوط الإدخال/الإخراج كناقلات بيانات وعناوين للاتصال بأجهزة M6800 الطرفية القياسية. كان 6801 يُنفذ شيفرة 6800، ولكنه كان يحتوي على عشر تعليمات إضافية، وتم تقليل وقت تنفيذ التعليمات الرئيسية. يمكن للمُراكمين 8 بت العمل كمُراكم واحد 16 بت لإجراء عمليات الجمع والطرح والضرب بدقة مضاعفة. ^{[ 81 ]}^{[ 82 ]} صُمم في البداية للاستخدام في صناعة السيارات، وكانت شركة جنرال موتورز هي العميل الرئيسي. كان أول تطبيق هو كمبيوتر الرحلات لسيارة كاديلاك سيفيل موديل 1978. ^{[ 83 ]} كانت هذه الشريحة المكونة من 35000 ترانزستور باهظة الثمن للغاية بحيث لا يمكن اعتمادها على نطاق واسع في السيارات، لذلك تم تصميم كمبيوتر صغير أحادي الشريحة MC6805 ذو وظائف محدودة.

كان المعالج MC6801 من أوائل المعالجات الدقيقة التي تحتوي على تعليمة الضرب. ^{[ 82 ]}^{: 4-45}

معالج هيتاشي HD6303 (لا يُخلط بينه وبين هيتاشي 6309 ) هو نسخة مُعاد تصميمها من معالج موتورولا MC6803، مع بعض التعليمات الإضافية، وتنفيذ أسرع قليلاً لتعليمات الضرب 8x8. استُخدم معالج هيتاشي HD6303 في أول جهاز مساعد رقمي شخصي (PDA)، وهو جهاز بسيون أورغانيزر عام 1984. [ 84 ^{] [ 85}^{] كما استُخدم} أيضًا في جهاز "بوكيت تيلكس" عام 1983. ^{[ 86 ]}

تم استخدام جهاز Motorola MC6803 أيضًا في جهاز TRS-80 MC-10 وجهاز Matra Alice ذي الصلة الوثيقة .

كان المعالج MC 6809 أكثر معالجات موتورولا تطورًا من فئة 8 بت. امتلك مجموعة تعليمات جديدة مشابهة لتلك الخاصة بالمعالج 6800، لكنه تخلى عن توافق رموز العمليات لتحسين الأداء ودعم لغات البرمجة عالية المستوى. كان المعالجان 6809 و6800 متوافقين برمجيًا، حيث كان بإمكان المجمعات (وكثيرًا ما تفعل) توليد تعليمات مكافئة لرموز عمليات المعالج 6800 التي لم يكن المعالج 6809 يحاكيها مباشرةً. وبهذا المعنى، كان المعالج 6809 متوافقًا مع المعالج 6800. احتوى المعالج 6809 على سجلين للفهرسة سعة 16 بت، ومؤشرين للمكدس سعة 16 بت، والعديد من التعليمات لتنفيذ عمليات 16 بت، بما في ذلك أول تعليمة ضرب 8 بت (تنتج ناتجًا 16 بت) في معالج دقيق. ومن النقاط الرئيسية الأخرى لتصميم 6809 الدعم الكامل لكل من التعليمات البرمجية المستقلة عن الموقع (التعليمات البرمجية التي يمكن تشغيلها أينما تم تحميلها في الذاكرة) والتعليمات البرمجية القابلة لإعادة الدخول (التعليمات البرمجية التي يمكن إعادة استدعائها عند مقاطعتها أو عن طريق استدعاء نفسها بشكل متكرر ^{[ 87 ]} )، وهي ميزات كانت موجودة سابقًا فقط في أجهزة أكبر بكثير مثل أجهزة IBM 360 الرئيسية. ^{[ 88 ]}

للاستخدام في أجهزة الكمبيوتر الشخصية

استخدم جهاز MITS Altair 8800، أول حاسوب شخصي ناجح، معالج Intel 8080، وقد ظهر على غلاف مجلة Popular Electronics في يناير 1975. ^{[ 89 ]} طُرحت أولى الحواسيب الشخصية التي تستخدم معالج Motorola 6800 في أواخر عام 1975. ونشرت شركة Sphere Corporation من مدينة باونتي فول بولاية يوتا إعلانًا على ربع صفحة في عدد يوليو 1975 من مجلة Radio-Electronics عن مجموعة حاسوب بسعر 650 دولارًا أمريكيًا ، تتضمن معالج 6800، وذاكرة وصول عشوائي (RAM) سعتها 4 كيلوبايت ، وبطاقة فيديو، ولوحة مفاتيح. وكان هذا الجهاز قادرًا على عرض 16 سطرًا من 32 حرفًا على شاشة التلفزيون أو الشاشة. ^{[ 90 ]} وبدأ شحن مجموعات حاسوب Sphere في نوفمبر 1975. ^{[ 91 ]}

أعلنت شركة ساوث ويست تيكنيكال برودكتس (SWTPC ) في سان أنطونيو، تكساس، رسميًا عن نظامها الحاسوبي SWTPC 6800 في نوفمبر 1975. زار واين غرين الشركة في أغسطس 1975، ووصف مجموعة أدوات الحاسوب SWTPC مع صور لنظام عامل في عدد أكتوبر 1975 من مجلة 73. استند نظام SWTPC 6800 إلى مجموعة شرائح تقييم تصميم موتورولا MEK6800، واستخدم برنامج MIKBUG ROM. ^{[ 28 ]}

ظهر جهاز MITS Altair 680 على غلاف عدد نوفمبر 1975 من مجلة Popular Electronics . استخدم جهاز Altair 680 معالجًا دقيقًا من طراز 6800، وعلى عكس جهاز SWTPC، احتوى أيضًا على لوحة أمامية مزودة بمفاتيح تبديل ومصابيح LED. تم تعديل التصميم الأولي، وبدأت عمليات تسليم جهاز Altair 680B في أبريل 1976. ^{[ 92 ]}

كانت شركة Sphere شركة ناشئة صغيرة واجهت صعوبات في تسليم جميع المنتجات التي أعلنت عنها، فتقدمت بطلب إفلاس بموجب الفصل الحادي عشر في أبريل 1977. ^{[ 93 ]} كان جهاز Altair 680B شائعًا، لكن شركة MITS ركزت معظم مواردها على نظام الكمبيوتر Altair 8800، وانسحبت من سوق الهواة عام 1978. وكان جهاز كمبيوتر Southwest Technical Products أنجح جهاز كمبيوتر شخصي قائم على معالج 6800. ^{[ 94 ]}^{[ 95 ]} بدأت شركات أخرى، مثل Smoke Signal Broadcasting (كاليفورنيا)، و Gimix (شيكاغو)، و Midwest Scientific (أولاث، كانساس)، وHelix Systems (هازل وود، ميسوري)، بإنتاج لوحات وأنظمة كاملة متوافقة مع ناقل SWTPC 6800. وقامت شركة Technical Systems Consultants من ويست لافاييت، إنديانا، بتوريد برامج قائمة على الأشرطة لأجهزة الكمبيوتر القائمة على معالج 6800 (ولاحقًا 6809)، وبعد توفر أنظمة الأقراص، قامت بتوريد أنظمة التشغيل وبرامج الأقراص أيضًا. كانت أنظمة 8080 أكثر شيوعًا بكثير من أنظمة 6800. ^{[ 96 ]}

طُرح نظام الحوسبة الرسومية Tektronix 4051 في أكتوبر 1975. كان هذا حاسوبًا مكتبيًا احترافيًا مزودًا بمعالج دقيق 6800 وذاكرة وصول عشوائي (RAM) للمستخدم تصل إلى 32 كيلوبايت ، وذاكرة تخزين على شريط مغناطيسي بسعة 300 كيلوبايت، ولغة BASIC مُدمجة في ذاكرة القراءة فقط (ROM)، وشاشة عرض رسومية بدقة 1024 × 780 بكسل. بلغ سعر Tektronix 40517000 دولار ( ما يعادل 41900 دولار في عام 2025 ) ^[⁹⁷^] ، وهو أعلى بكثير من أجهزة الكمبيوتر الشخصية التي تستخدم معالج 6800. ^[⁹⁸^]

استُخدم معالج 6800 أيضًا في جهاز ألعاب APF MP1000 . واستخدمت سلسلة Matsushita JR معالجًا دقيقًا من نوع Panasonic MN1800A NMOS ، ^{[ 99 ]} متوافقًا مع MC6802.

طرحت شركة HP آلة حاسبة مكتبية من طراز 9815A عام 1975، تعتمد على معالج 6800. وكانت جميع أجهزة HP الأخرى في ذلك الوقت تستخدم تصميمات معالجات خاصة بها. زُوّدت الآلة بذاكرة قراءة فقط (ROM) سعتها 16 كيلوبايت وذاكرة وصول عشوائي (RAM) سعتها 2 كيلوبايت، مع إمكانية توسيع منافذ الإدخال/الإخراج وذاكرة الوصول العشوائي إلى 4 كيلوبايت. أما طراز 9815S اللاحق، فقد تضمن كلا الخيارين كميزة قياسية. ^{[ 100 ]}^{[ 101 ]}

كانت بنية المعالج 6800 ومجموعة تعليماته سهلة الفهم للمبتدئين، وقامت شركة هيثكيت بتطوير دورة تدريبية حول المعالجات الدقيقة وجهاز التدريب ET3400 6800. وقد لاقت الدورة التدريبية وجهاز التدريب رواجًا بين الأفراد والمدارس. ^{[ 102 ]}

لم يكن الجيل التالي من بنية المعالج الدقيق 8 بت من موتورولا، MC6809 (1979)، متوافقًا مع الشفرة الثنائية مع 6800، ولكن جميع أكواد التجميع تقريبًا كانت تتجمع وتعمل على 6809؛ عملت رقائق الأجهزة الطرفية لعائلة 6800 كأمر بديهي.

مثال على التعليمات البرمجية

يُمثل الكود المصدري التالي المكتوب بلغة التجميعmemcpy 6800 روتينًا فرعيًا يُسمى ، يقوم بنسخ كتلة من بايتات البيانات ذات حجم مُحدد من موقع إلى آخر. يتم نسخ كتلة البيانات بايتًا واحدًا في كل مرة، من أدنى عنوان إلى أعلى عنوان.

; memcpy -- ; نسخ كتلة من الذاكرة من موقع إلى آخر. ; يتم استدعاؤها كإجراء فرعي، لاحظ العودة إلى عنوان عداد البرنامج المحفوظ عند الخروج ; معلمات الإدخال ; cnt - عدد البايتات المراد نسخها ; src - عنوان كتلة البيانات المصدر ; dst - عنوان كتلة البيانات الهدفcnt dw $0000 ; يخصص مساحة لعنوان الذاكرة addr src dw $0000 ; يخصص مساحة لعنوان الذاكرة addr dst dw $0000 ; يخصص مساحة لعنوان الذاكرة addrmemcpy public ldab cnt + 1 ;Set B = cnt.L beq check ;If cnt.L=0, goto check loop ldx src ;Set IX = src ldaa ix ;Load A from (src) inx ;Set src = src+1 stx src ldx dst ;Set IX = dst staa ix ;Store A to (dst) inx ;Set dst = dst+1 stx dst decb ;Dencr B bne loop ;Reduce the loop check tst cnt + 0 ;If cnt.H=0, beq done ; True ; Dencr cnt.H ; Reduce the loop and do 256*(cnt.H+1) more copies (B=0) bra loop ; Reduce the loop done rts ;Return

الأجهزة الطرفية

قائمة من "مكونات الحواسيب الصغيرة من موتورولا"، نوفمبر 1978. يتم استخدام الإدخال/الإخراج المُمَثَّل في الذاكرة ، ويتم تعيين منافذ الإدخال/الإخراج لجزء من مساحة عناوين الذاكرة الرئيسية. ^{[ 103 ]}

جزء	وصف	صورة
MCM6810	ذاكرة وصول عشوائي ثابتة بسعة 128 بايت	كتيب
MC6820	محول واجهة الأجهزة الطرفية (PIA)	كتيب
MC6821	محول واجهة الأجهزة الطرفية (PIA)	كتيب
MC6828	وحدة التحكم في المقاطعات ذات الأولوية (PIC)	كتيب
MCM6830	ذاكرة قراءة فقط (ROM) بسعة 1024 بايت	كتيب
MC6840	وحدة المؤقت القابلة للبرمجة (PTM)	كتيب
MC6843	وحدة تحكم القرص المرن (FDC)	كتيب
MC6844	وحدة التحكم في الوصول المباشر للذاكرة (DMAC)	كتيب
MC6845	وحدة تحكم أنبوب أشعة الكاثود (CRTC)	كتيب
MC6846	مؤقت الإدخال/الإخراج لذاكرة القراءة فقط	كتيب
MC6847	مولد عرض الفيديو (VDG)
MC68488	محول واجهة الأغراض العامة (GPIB) IEEE488	كتيب
MC6850	محول واجهة الاتصال غير المتزامن (ACIA)	كتيب
MC6852	محول البيانات التسلسلي المتزامن (SDAA)	كتيب
MC6854	وحدة التحكم المتقدمة في وصلة البيانات (ADLC)	كتيب
MC6859	جهاز أمان البيانات (DSD)
MC6860	مودم رقمي بسرعة 0-600 بت/ثانية	كتيب
MC6862	مُعدِّل 2400 بت/ثانية	كتيب
MC6870	ساعة المعالج الدقيق ثنائية الطور	إعلان
MC6875	مولد الساعة	كتيب
MC6883	مُضاعِف العناوين المتزامن (SAM)

مصادر ثانوية

كان من المتطلبات الشائعة لشركات التصنيع اشتراط وجود مصدرين أو أكثر لكل جزء من أجزاء منتجاتها. يضمن هذا الشرط حصولها على قطع الغيار في حال واجه أحد الموردين صعوبات مالية أو كارثة. في البداية، اختارت موتورولا شركة أمريكان مايكروسيستمز (AMI) كمورد ثانٍ لعائلة معالجات M6800. ثم أُضيفت لاحقًا شركات هيتاشي ، وفوجيتسو ، وفيرتشايلد ، وروكويل ، وتومسون سيميكوندكتورز .

حصلت شركة روتشستر للإلكترونيات على ترخيص من شركة فري سكيل/موتورولا عام ٢٠١٤ لمواصلة تصنيع جميع الأجهزة الطرفية والمعالجات ذات ٨ بت من تلك الحقبة. وتتخصص روتشستر في نسخ الأجهزة المرخصة بالكامل. وقد وفرت فري سكيل جميع أرشيفات التصميم الأصلية لتمكين روتشستر للإلكترونيات من إنتاج هذا المنتج وغيره. وبحلول نهاية عام ٢٠١٦، كانت روتشستر مؤهلة تمامًا وبدأت بشحن معالج MC6802، ومعالج MC6840 PTM، ومعالج MC6809 (بما في ذلك إصداري MC68A09 وMC68B09)، ولا تزال هذه المنتجات متاحة للشراء حتى اليوم.

وحدة المعالجة المركزية AMI S6800
أتاري 90-6001
فيرتشايلد F6802P و AMI S6820 PIA
هيتاشي HD46800

التاريخ الشفوي

"جلسة التاريخ الشفوي للمعالج الدقيق Intel 8080" ستيف بيسيت، فيديريكو فاجين، هال فيني، إدوارد جيلباخ، تيد هوف، ستان مازور، ماساتوشي شيما، متحف تاريخ الكمبيوتر، 26 أبريل 2007، مدير الجلسة: ديفيد هاوس.
"جلسة نقاش حول التاريخ الشفوي لمعالج زيلوج Z80" فيديريكو فاجين، ماساتوشي شيما، رالف أونجرمان. متحف تاريخ الحاسوب، 27 أبريل 2007، مدير الجلسة: مايكل سلاتر.
"حلقة نقاش حول التاريخ الشفوي لجهاز موتورولا 6800: التطوير والترويج" توماس هـ. بينيت، جون إيكيس، ويليام (بيل) لاتين، جيف لافيل. متحف تاريخ الحاسوب، 28 مارس 2008، مدير الجلسة: ديفيد لوز.
مقابلة مع ويليام مينش، ستانفورد ومشروع وادي السيليكون، 9 أكتوبر 1995. نص المقابلة

انظر أيضاً

نظام EXORmacs ، وهو نظام لاحق لمعالجات M68000
خليفة موتورولا 68000 ذو 16/32 بت
MEK6800D2 هي مجموعة تطوير لجهاز 6800
