هاون ثقيل 9.45 بوصة
| ملاط خندق ثقيل مقاس 9.45 بوصة | |
|---|---|
 بطاقة بريدية ملونة تظهر أفرادًا من الجيش الأسترالي يقومون بتحميل مدفع هاون بالقرب من بوزيير - في أغسطس 1916، وفقًا للتعليق. يشير غياب فتيل التفجير وعدم وجود طريقة للإخفاء إلى أن هذه صورة تدريب أو دعاية بعيدًا عن خط المواجهة. | |
| يكتب | هاون الخنادق الثقيل |
| مكان المنشأ | المملكة المتحدة |
| سجل الخدمة | |
| في الخدمة | 1916–1918 |
| مستخدم بواسطة | المملكة المتحدة أستراليا |
| الحروب | الحرب العالمية الاولى |
| تاريخ الإنتاج | |
| مصمم | دوميزيل -باتينيول |
| مُصمم | 1915 |
| رقم البناء | 712 [1] |
| تحديد | |
| كتلة | الهاون ومعدات الرفع 499 رطلاً (226 كجم)، + الجسم والسرير 987 رطلاً (الطراز الأول) 644 رطلاً، + 1169 رطلاً (الطراز الثاني إلى الرابع) [2] |
| طول البرميل | 4 أقدام و3 بوصات (1.30 مترًا) (الطراز الأول) 5 أقدام و8 بوصات (1.73 مترًا) (الطراز الثاني إلى الرابع) [2] |
| طاقم | 7 |
| صدَفَة | وزنه 152 رطلاً (69 كجم) [2] |
| عيار | 9.45 بوصة (240 ملم) |
| ارتفاع | 75°–45° |
| عبور | 18 درجة يسارًا ويمينًا |
| معدل إطلاق النار | جولة واحدة كل 6 دقائق |
| سرعة الفوهة | الحد الأقصى للشحنة 475 قدمًا/ثانية (145 مترًا/ثانية) |
| مدى الرماية الفعال | 660–2,400 ياردة (600–2,190 متر) |
| تعبئة | أماتول أو أمونال |
كان هاون الخنادق الثقيل ML 9.45 بوصة ، [3] الملقب بـ " الخنزير الطائر "، [4] هاونًا من عيار كبير في الحرب العالمية الأولى وقذائف الهاون الثقيلة البريطانية القياسية من خريف عام 1916. كان تعديلًا لتصميم فرنسي أصلي، Mortier de 240 مم طورته شركة Batignolles في باريس وتم تقديمه في عام 1915. صنعت بريطانيا النسخة المعدلة بموجب ترخيص.
تاريخ
كان الهاون البريطاني ML مقاس 9.45 بوصة (240 ملم) تصميمًا يعتمد على الهاون مقاس 240 ملم في عام 1915 وتم تقديمه في عام 1916. اختلفت النسخة البريطانية عن سلاح LT الفرنسي في أن شحنة الدافع تم تحميلها من خلال الفوهة [5] بينما تم تحميل الشحنة في الهاون الفرنسي مقاس 240 ملم من خلال المؤخرة في علبة خرطوشة نحاسية.
في يونيو 1916، وبعد تجارب غير مرضية مع النموذج الفرنسي، استبدلته بريطانيا بـ 30 من نموذجها الخاص، وأطلقت قنبلة تزن 150 رطلاً، تلاها 200 أخرى في ديسمبر 1916. [6]
تم تقديم مارك الأول بماسورة بطول 51 بوصة (1300 ملم) في يونيو 1916. وفي عام 1917، تبعه مارك الثاني ومارك الثالث بماسورة بطول 69 بوصة (1800 ملم)، وأعداد صغيرة من مارك الرابع. [7]
استخدام القتال
كان يتم تشغيل الهاون بواسطة أطقم مدفعية الحامية الملكية التي كانت جزءًا من الجيش البريطاني الذي يشغل أثقل أسلحة المدفعية ، والتي تم تشكيلها في بطاريات من أربع قذائف هاون متصلة بكل فرقة ، والتي تم تسميتها "V/nn" حيث كان nn هو رقم الفرقة. منذ فبراير 1918، أعيد تنظيمها ونقلها من سيطرة الفرقة إلى سيطرة الفيلق .
تم تفكيك السلاح من أجل نقله، مما تطلب أربع عربات للبرميل، والقاعدة، والعربة، والذخيرة.

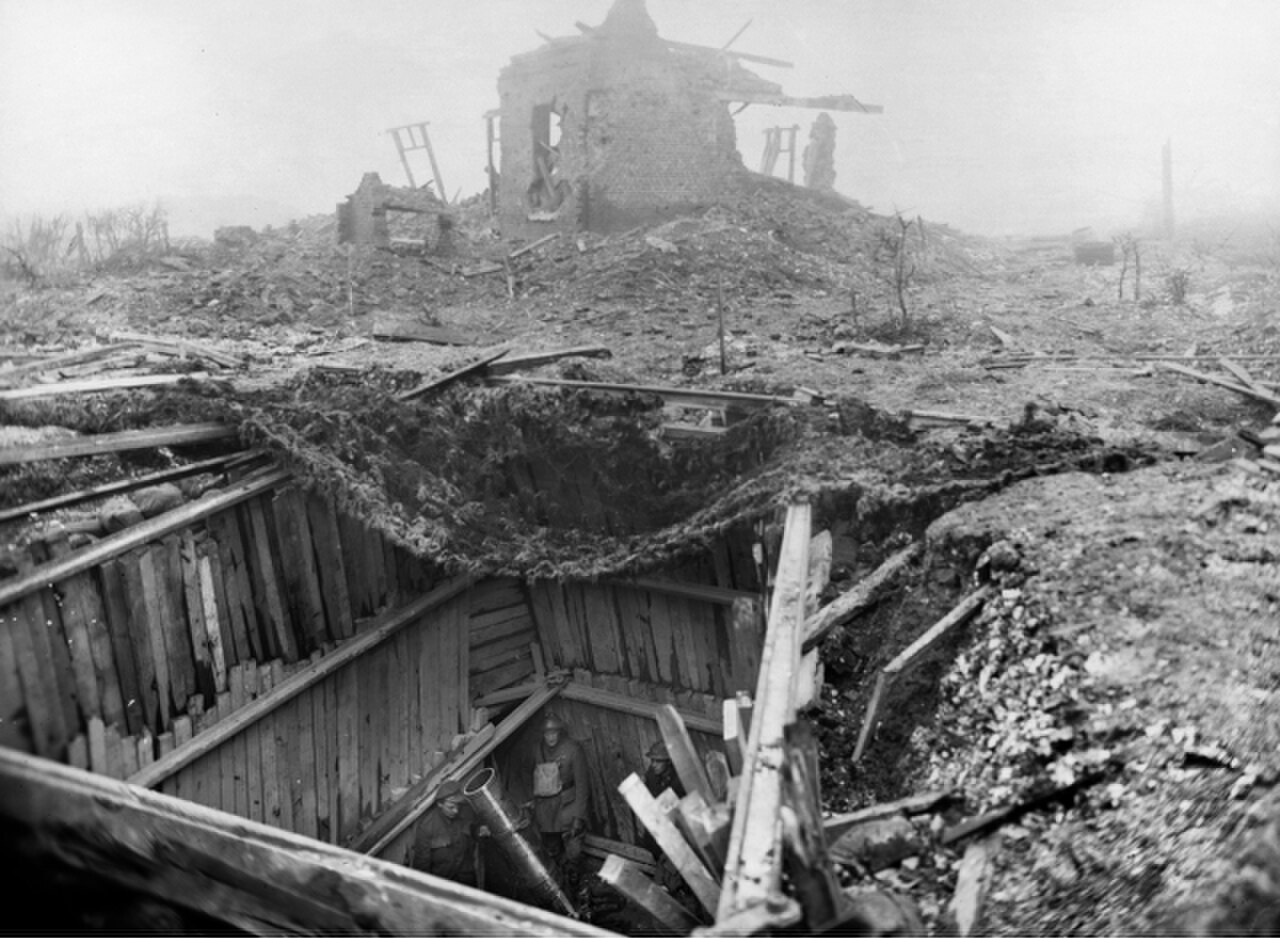

في العمل، تم بناء منصة خشبية ثقيلة مدفونة في الأرض، حيث تم تأمين قاعدة الهاون بشكل ثابت. كانت عربة الهاون مثبتة على القاعدة ويمكنها التحرك . تم تثبيت برميل الهاون والخزانة على العربة التي وفرت الارتفاع .
وقد استُخدمت هذه القنابل في " حرب الحصار " على الجبهة الغربية لتدمير نقاط القوة لدى العدو والمخابئ والأهداف "الصعبة" المماثلة التي كانت غير قابلة للاختراق بواسطة قذائف الهاون الخفيفة والمدافع الميدانية . وقد وصفها دليل الجيش الأمريكي على النحو التالي: "... الاستخدام الذي تتكيف معه في المقام الأول هو قصف الأهداف المحمية بشدة - المساكن والملاجئ المغطاة ومراكز القيادة ومداخل المعارض وما إلى ذلك - أو في تدمير قطاعات الخنادق والنتوءات وما شابه ذلك". [8] انخفضت فعاليتها في أواخر الحرب مع تغير السياسة الألمانية إلى خط أمامي خفيف التحصين ، وبالتالي تقليل الأهداف المتاحة، وأصبحت زائدة عن الحاجة عندما استؤنفت حرب الحركة في أواخر عام 1918.
تم تحميل كل من شحنة الوقود المناسبة للمدى المطلوب والقنبلة عبر الفوهة. عادةً ما يتم تثبيت آلية الترباس الخاصة ببندقية لي إنفيلد في المؤخرة. تم تحميل خرطوشة بندقية فارغة خاصة وتم تشغيلها عن طريق سحب حبل ، وإطلاقها في مشعل في قاعدة حجرة الهاون، مما أدى إلى إشعال شحنة الوقود وإطلاق القنبلة. [7]
أمثلة على البقاء
- مدفع هاون بريطاني عيار 9.45 في متحف الحرب الإمبراطوري في دوكسفورد
انظر أيضا
أسلحة قابلة للمقارنة
- هاون الخنادق 240 ملم - النسخة الفرنسية والأمريكية والإيطالية
- 24 سم schwere Flügelminenwerfer IKO - نسخة قريبة من مورتييه 240 ملم.
- 25 سم schwere Minenwerfer - المعادل الألماني التقريبي
الملاحظات والمراجع
- ^ 712 إجمالي: 203 Mk I، 336 Mk II، 162 Mk III، 11 Mk IV. وزارة الذخائر 1922، ص 130-131
- ^ دليل مدافع الهاون عيار 9.45 بوصة من طراز ML. فبراير 1918. وزارة الحرب، المملكة المتحدة.
- ^ ML هو "تحميل الفوهة"
- ^ أصل لقب "الخنزير الطائر" غير واضح. تصف بعض المصادر القنبلة بأنها تشبه خنزيرًا صغيرًا في الطيران؛ وقد يشير أيضًا إلى المصطلح الإنجليزي الذي يعني حدثًا غير محتمل (كما في "قد تطير الخنازير" )، والذي ينبع من المظهر الضخم الأخرق؛ وقد يكون مزيجًا من الاثنين. [ بحاجة لمصدر ]
- ^ "دليل المدفعية الخنادق، جيش الولايات المتحدة (مؤقت). الجزء الأول، المدفعية الخنادق". تم إعداده في مقر قوة المشاة الأمريكية، فرنسا، مارس 1918. الصفحة 8
- ^ فارنديل 1986. الملحق G، تنظيم قذائف الهاون في فرنسا، الصفحة 367.
- ^ "'الخنزير الطائر'". www.mortarsinminiature.com . مؤرشف من الأصل في 28 سبتمبر 2007 . تم الاسترجاع 9 يوليو 2021 .
- ^ ""دليل معدات هاون الخنادق مقاس 9.45 بوصة"" وزارة الأسلحة الأمريكية. ديسمبر 1917. الصفحة 9". مؤرشف من الأصل في 7 يوليو 2012. تم الاسترجاع في 24 مارس 2021 .
فهرس
- الجنرال السير مارتن فارنديل ، تاريخ فوج المدفعية الملكي. الجبهة الغربية 1914-1918 . لندن: مؤسسة المدفعية الملكية، 1986. ISBN 1-870114-00-0
- دليل مدافع الهاون عيار 9.45 بوصة من طراز ML. ماركات I وII وIII. فبراير 1918. وزارة الحرب، المملكة المتحدة. (يشمل نماذج في الخدمة البريطانية)
- "تاريخ وزارة الذخائر"، 1922. المجلد الحادي عشر، الجزء الأول، إمدادات حرب الخنادق. إعادة طباعة نسخة طبق الأصل بواسطة المتحف الحربي الإمبراطوري والصحافة البحرية والعسكرية، 2008 ISBN 1-84734-885-8
