توجيه المدفعية أو التدريب عليها هو عملية توجيه قطعة مدفعية أو برج، مثل المدفع أو الهاوتزر أو الهاون ، على الأرض أو في البحر أو في الجو، نحو أهداف سطحية أو جوية. قد يكون التوجيه لإطلاق نار مباشر ، حيث يُوجّه المدفع مباشرةً نحو هدف ضمن مجال رؤية المستخدم، أو لإطلاق نار غير مباشر ، حيث لا يُوجّه المدفع مباشرةً نحو هدف ضمن مجال رؤية المستخدم. يُحدّد إطلاق النار غير المباشر من خلال المعلومات أو البيانات التي يتم جمعها وحسابها وتطبيقها على الإحداثيات الفيزيائية لتحديد موقع الهدف بواسطة المستخدم. يشمل هذا المصطلح التوجيه الآلي باستخدام، على سبيل المثال، بيانات الهدف المستمدة من الرادار والمدافع التي يتم التحكم فيها بواسطة الحاسوب.

وصف

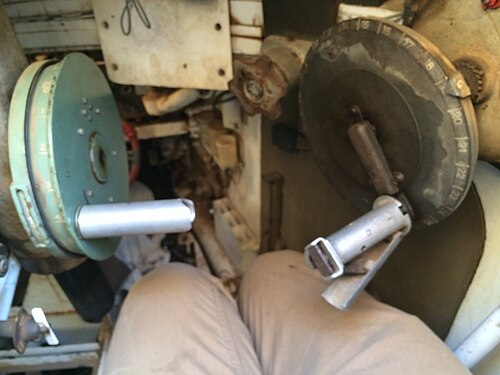

نظام تحريك يدوي لسيارة إيلاند المدرعة . يتم التحكم في ارتفاع المدفع بواسطة عجلة التحريك اليسرى، ودوران البرج الأفقي بواسطة العجلة اليمنى.

توجيه المدفع هو مجموعة من الإجراءات لمحاذاة محور ماسورة المدفع بحيث يشير إلى الاتجاه المطلوب. قد يكون ذلك لإطلاق النار المباشر ، حيث يكون الهدف مرئيًا للمدفع، أو لإطلاق النار غير المباشر ، حيث يكون الهدف غير مرئي للمدفع. تُقسم هذه المحاذاة إلى مستويين أفقي ورأسي، ويُطلق عليهما:

  • الارتفاع ، وأحيانًا الوضع - المحاذاة في المستوى الرأسي لتحديد مداه نحو الهدف
  • اجتياز ، وأحيانًا تدريب – محاذاة في المستوى الأفقي لمحاذاته مع الهدف

استُخدم مصطلحا "توجيه المدفع" و"التدريب على المدفع" للإشارة إلى مدفع بوفورز عيار 40 ملم L/60 في البحرية الأمريكية، والذي كان يتطلب شخصين للتصويب. يحتوي حامل المدفع على مقعدين، المقعد الأيسر مخصص لموجه المدفع (ويحتوي أيضًا على دواسة الإطلاق)، والمقعد الأيمن مخصص لمدرب المدفع . [ 1 ]

يعتمد تحديد زاوية الارتفاع على البيانات المستمدة من التجارب أو الخبرة العملية. وبالنسبة لأي نوع من أنواع الأسلحة والقذائف ، فإنها تعكس المسافة إلى الهدف وحجم شحنة الوقود الدافعة. كما أنها تأخذ في الاعتبار أي اختلافات في الارتفاع بين السلاح والهدف. وفي حالة إطلاق النار غير المباشر، قد تسمح هذه الطريقة بمراعاة متغيرات أخرى أيضًا.

في إطلاق النار المباشر، يكون التمركز في المستوى الأفقي مجرد خط الرؤية إلى الهدف، مع مراعاة تأثير الرياح، وفي البنادق ذات السبطانات الحلزونية، قد تعوض أجهزة التصويب عن انحراف المقذوف. أما في إطلاق النار غير المباشر، فتكون الزاوية الأفقية نسبية إلى شيء ما، عادةً ما يكون نقطة تصويب البندقية، مع أن أجهزة التصويب الإلكترونية الحديثة قد تكون عبارة عن جيروسكوب موجه نحو الشمال .

بحسب نوع المدفع، يتوفر عادةً مساران مختلفان يؤديان إلى سقوط القذيفة في نفس النقطة. تبلغ الزاوية الفاصلة بين المسارين حوالي 45 درجة (عادةً ما بين 0 و90 درجة)، وتختلف هذه الزاوية قليلاً تبعًا لعوامل خاصة بالمدفع. يُطلق على المسار الذي تقل زاويته عن 45 درجة اسم "الزاوية المنخفضة" (أو المسار السفلي)، بينما يُطلق على المسار الذي تزيد زاويته عن 45 درجة اسم "الزاوية العالية" (أو المسار العلوي). يكمن الاختلاف في أن إطلاق النار بزاوية منخفضة يتميز بزمن طيران أقصر، وذروة أقل ارتفاعًا، وزاوية هبوط أكثر استواءً.

جميع المدافع مزودة بعربات أو قواعد تدعم مجموعة السبطانة (وتسمى الذخيرة في بعض البلدان). في البداية، كان تحريك المدافع يتم فقط بتحريك العربة أو القاعدة بأكملها، واستمر هذا الأمر مع المدفعية الثقيلة حتى الحرب العالمية الثانية. ويمكن تركيب قواعد في أبراج متحركة على السفن أو الدفاعات الساحلية أو الدبابات. ومنذ حوالي عام 1900، أصبحت عربات المدفعية الميدانية توفر إمكانية التحريك دون تحريك العجلات أو الجنزير.

تُمكّن العربة، أو الحامل، من ضبط زاوية ارتفاع المدفع المطلوبة. في بعض حوامل المدافع، يُمكن خفض المدفع، أي تحريكه في المستوى الرأسي لتوجيهه أسفل الأفق. تتطلب بعض المدافع زاوية ارتفاع شبه أفقية للتحميل. من أهم خصائص أي آلية رفع منع وزن المدفع من دفع طرفه الأثقل إلى الأسفل. يُساعد في ذلك وجود محاور ارتكاز (تدور حولها كتلة الرفع رأسيًا) عند مركز الثقل، مع إمكانية استخدام آلية موازنة. هذا يعني أيضًا أن جهاز الرفع يجب أن يكون قويًا بما يكفي لمقاومة ضغط كبير إلى الأسفل، مع سهولة استخدامه من قِبل مُشغّل المدفع.

قبل اختراع أنظمة الارتداد في أواخر القرن التاسع عشر ودمجها في قاعدة المدفع، كانت المدافع تتحرك للخلف بشكل ملحوظ عند إطلاق النار، وكان لا بد من تحريكها للأمام قبل إعادة توجيهها. مع ذلك، لم تكن قذائف الهاون، حيث تنتقل قوى الارتداد مباشرة إلى الأرض (أو الماء إذا كانت مثبتة على سفينة)، تتطلب دائمًا مثل هذه الحركة. مع اعتماد أنظمة الارتداد للمدفعية الميدانية، أصبح من المعتاد تدوير السرج على القاعدة السفلية، وكانت هذه "الحركة العلوية" في البداية بضع درجات فقط، لكنها سرعان ما أصبحت توفر دائرة كاملة، خاصة بالنسبة للمدافع المضادة للطائرات. كان إدخال أنظمة الارتداد علامة فارقة مهمة.

تاريخ

خلفية

بندقية طويلة عيار 36 رطلاً جاهزة للاستخدام

كانت البنادق الأولى تُلقم من فوهتها. وكانت في الغالب عبارة عن سبطانات عارية تُنقل في عربات وتوضع على الأرض لإطلاق النار، ثم أُدخلت الإطارات والقواعد الخشبية. وكان التوجيه الأفقي مع الهدف يتم بالعين، بينما كان التوجيه الرأسي يتم برفع الفوهة باستخدام الخشب أو بحفر حفرة للطرف المغلق. [ 2 ]

ظهرت عربات المدافع في القرن الخامس عشر. وأصبح التصميم القياسي للاستخدام الميداني عبارة عن عجلتين كبيرتي القطر، ومحور، وذيل. وكان الماسورة تُثبّت في قاعدة خشبية مزودة بمحاور لتثبيتها على العربة. ومع تطور التكنولوجيا، أصبحت المحاور جزءًا من الماسورة، وتم الاستغناء عن القاعدة. ومع ذلك، ظلت هذه العربات كبيرة الحجم وثقيلة الوزن نسبيًا. [ 3 ]

كان ضبط المحاذاة الأفقية يتم عن طريق تحريك المسار. ولتحقيق زاوية الارتفاع المطلوبة، استُخدمت ترتيبات متنوعة. في أبسطها، كانت عبارة عن أوتاد أو أحجار زاوية بين المؤخرة والمسار، ولكن استُخدمت أيضًا أرباع خشبية ، أو سقالات بسيطة مثبتة على المسار، لدعم المؤخرة، مما وفر خيارات أوسع لزاوية الارتفاع. كما استُخدمت أجهزة رفع لولبية منذ القرن السادس عشر. [ 4 ]

مدفع بحري مثبت على حاملة المدفع . حبل المؤخرة ظاهر.

مع ذلك، تطورت عربات وتجهيزات المدافع البحرية وبعض الحصون بشكل مختلف. لم تكن الحركة الميدانية ضرورية، لذا لم تكن العجلات الكبيرة والمسارات الطويلة ذات أهمية. غالبًا ما كان الارتفاع أسفل سطح السفينة منخفضًا. أدى ذلك إلى عربات مدمجة، معظمها بأربع عجلات صغيرة. من الواضح أن التحركات الأفقية الواسعة كانت أكثر صعوبة، لكن مثل هذه الأمور لم تكن ضرورية عند إطلاق النار من الجانب. مع ذلك، في الحصون، كان التحرك الأفقي الأوسع مطلوبًا. كان أحد الحلول هو منصات التثبيت المنزلقة. كان التحرك الأفقي الواسع مفيدًا أيضًا في بعض المدافع المثبتة على السفن .

يتطلب ضبط التصويب . ببساطة، لا يعني هذا أكثر من توجيه البنادق في الاتجاه الصحيح. ومع ذلك، ظهرت وسائل مساعدة متنوعة. كان التصويب الأفقي يتضمن التصويب على طول الماسورة، وقد تم تحسين ذلك بواسطة شق مصنوع في الحلقة المحيطة بالماسورة عند طرف المؤخرة و"نتوء" على الحلقة المحيطة بالفوهة . استمر استخدام هذه الطريقة في القرن التاسع عشر في بعض الحالات. [ 5 ]

كان يُطلق على المدى ذي المسار المستقيم اسم مدى "الرمي المباشر". ومع ذلك، فبينما قد يكون مدى الرمي المباشر كافيًا لبعض الأغراض، فإن المدفعية الميدانية (سواء كانت متحركة أو ثابتة) والمدافع في الحصون كانت تحتاج إلى مدى أطول. وقد استلزم ذلك إيجاد طرق لقياس زوايا الارتفاع ومعرفة العلاقة بين زاوية الارتفاع والمدى.

وسائل مساعدة ميكانيكية مبكرة للمدفعية

قطع مدفعية متنوعة من القرن السادس عشر، بما في ذلك مدفع كولفرين ، ومدفع فالكونيت ، ومدفع هاون

أول جهاز مسجل لقياس زاوية الارتفاع هو اختراع نيكولو تارتاليا لربع دائرة المدفعي حوالي عام 1545. يتكون هذا الجهاز من ذراعين متعامدين متصلين بقوس مُدرّج بزوايا محددة. يُوضع أحد الذراعين في فوهة المدفع، ويُعلق خيط رأسي على طول القوس لقياس زاوية الارتفاع. وقد أدى ذلك إلى العديد من الحسابات التي تربط زاوية الارتفاع بالمدى.

تكمن المشكلة في أن هذه الحسابات افترضت ما يُعرف اليوم بمسار " في الفراغ "، أي أنها لم تأخذ في الحسبان مقاومة الهواء للقذيفة. لذا، كان من الضروري إجراء تجارب على المدى والدقة لتحديد العلاقة الفعلية بين المدى وزاوية الارتفاع. [ 6 ] وقد تولى ويليام إلدريد ، كبير المدفعيين في قلعة دوفر، تطبيق هذا النهج العملي في تجارب الرماية التي أُجريت في أعوام 1613 و1617 و1622. استخدم إلدريد مجموعة متنوعة من المدافع، بما في ذلك الكولفرين ، والديميكولفرين ، والفالكونيت ، والساكر . وبناءً على نتائج هذه التجارب، وضع جداول مدى لزوايا ارتفاع تصل إلى 10 درجات لكل نوع، مع وزن شحنة دافعة قياسي . [ 7 ]

كانت إحدى المشكلات التي تؤثر على دقة التصويب هي شكل السبطانة الخارجية المدببة . فقد أثر هذا الشكل على زاوية الارتفاع عند التصويب باستخدام المنظار على طول الجزء العلوي من السبطانة. في أوائل القرن السابع عشر، تم استخدام "منظار ديسبارت" للتعويض عن هذا الخلل. وهو عبارة عن قطعة معدنية توضع على فوهة السبطانة لجعل خط النظر موازيًا لمحورها. كما تم استخدام تقنية أخرى تعتمد على قياس عمق السبطانة من خلال فتحة الإشعال وعند الفوهة، وكان الفرق بينهما هو حجم القطعة المعدنية اللازمة للتعويض عن شكل السبطانة المدببة. [ 5 ]

البندول الباليستي ، الذي اخترعه بنيامين روبنز لحساب سرعة الفوهة.

اخترع عالم الرياضيات الإنجليزي بنيامين روبنز البندول الباليستي عام 1742 ، ونُشر في كتابه " مبادئ جديدة في المدفعية" ، الذي أحدث ثورة في علم المقذوفات ، إذ وفّر أول طريقة لقياس سرعة الرصاصة بدقة. [ 8 ] [ 9 ]

استخدم روبنز البندول الباليستي لقياس سرعة المقذوفات بطريقتين. الأولى هي تثبيت البندقية على البندول وقياس الارتداد . ولأن زخم البندقية يساوي زخم المقذوفات، ولأن المقذوف كان (في تلك التجارب) يشكل الجزء الأكبر من كتلة المقذوفات، أمكن تقريب سرعة الرصاصة. أما الطريقة الثانية، والأكثر دقة، فكانت قياس زخم الرصاصة مباشرةً بإطلاقها في البندول. أجرى روبنز تجاربه باستخدام رصاصات بنادق تزن حوالي 30 غرامًا، بينما استخدم معاصرون آخرون طريقته مع قذائف مدفعية تتراوح كتلتها بين 0.45 و1.36 كيلوغرام . [ 9 ]

تم اختراع أول نظام يستبدل البندولات الباليستية بقياسات مباشرة لسرعة المقذوفات عام 1808، خلال الحروب النابليونية ، وكان يستخدم عمودًا يدور بسرعة معروفة، عليه قرصان ورقيان؛ تُطلق الرصاصة عبر القرصين، موازية للعمود، ويُحسب الفرق الزاوي بين نقطتي الارتطام لحساب الزمن المنقضي على المسافة بين القرصين. وفي عام 1840، ظهر مقياس ميكانيكي كهروميكانيكي مباشر، يعمل بساعة زنبركية، تُشغل وتُوقف بواسطة مغناطيسات كهربائية، ويُقطع تيارها عند مرور الرصاصة عبر شبكتين من الأسلاك الدقيقة، مما يوفر أيضًا الوقت اللازم لقطع المسافة المحددة. [ 8 ]

ظهرت مناظير التصويب المماسية في القرن التاسع عشر. وكانت هذه المناظير توفر المنظار الخلفي المستخدم مع منظار أمامي على شكل بلوطة أو ما شابه عند فوهة البندقية. يُثبّت منظار التصويب المماسي في دعامة بجانب أو خلف حجرة الإطلاق، وتكون العدسة العينية (فتحة أو شق) أعلى قضيب رأسي يتحرك لأعلى ولأسفل داخل الدعامة. ويُدرّج القضيب بالياردات أو الدرجات. يُوجّه هذا المنظار ، المُخصّص لإطلاق النار المباشر، نحو الهدف بتحريك مساره أفقيًا ورفع أو خفض فوهة البندقية . وبحلول أواخر القرن التاسع عشر، استُبدلت مناظير التصويب المماسية المفتوحة البسيطة بالتلسكوبات البصرية المثبتة على حوامل مزودة بمقياس ارتفاع ومسمار مُحاذٍ لمحور تجويف البندقية. [ 10 ]

العصر الحديث للرماية

كانون دي 75 موديل 1897 آلية المؤخرة

بدأ استخدام المدافع ذات السبطانات الحلزونية والمدافع ذاتية التلقيم في منتصف القرن التاسع عشر، ولا سيما على يد ويليام أرمسترونغ ، الذي جهز سفن البحرية الملكية البريطانية بمدفعه منذ خمسينيات القرن التاسع عشر. [ 11 ] وشهد فن توجيه المدافع تقدماً هاماً مع ظهور أولى آليات الارتداد . فقد كانت الأسطوانات الهيدروليكية تمتص ارتداد الماسورة ، ثم يعيدها نابضٌ مخزنٌ جزءاً من طاقة الارتداد إلى وضعية الإطلاق . [ 12 ] وهذا يعني أن المدفع لم يعد بحاجة إلى إعادة ضبط موضعه بعد كل إطلاق.

قام المهندس الروسي فلاديمير ستيبانوفيتش بارانوفسكي ببناء نموذج أولي مبكر يتضمن هذه الميزة التصميمية عام 1872. وكان مدفعه سريع الإطلاق عيار 2.5 بوصة مزودًا بآلية إغلاق لولبية، وآلية إطلاق ذاتية التعبئة، وكان يطلق قذيفة ثابتة (قذيفة وعلبة خرطوشة معًا). وكانت آلية الارتداد موجودة في قاعدة المدفع.

رغم هذه الجهود، لم تُثمر شيئًا، ولم تصبح أنظمة الارتداد شائعة إلا مع طرح المدفع الفرنسي عيار 75 ملم عام 1897. كان ماسورة المدفع تنزلق للخلف على بكرات، دافعةً مكبسًا داخل أسطوانة مملوءة بالزيت. امتصت هذه الحركة الارتداد تدريجيًا مع ارتفاع ضغط الهواء الداخلي، وفي نهاية الارتداد، ولّدت ضغطًا خلفيًا قويًا، ولكنه متناقص، أعاد المدفع إلى الأمام إلى وضعه الأصلي. في ذلك الوقت، حلّ البارود عديم الدخان محل البارود العادي كوقود دافع قياسي.

أجهزة تحديد المدى البحرية لعام 1936

طوّرت شركة بار آند ستراود، وهي شركة اسكتلندية رائدة في مجال الهندسة البصرية ، أول جهاز عملي لقياس المسافة . بدأ التعاون بين أرشيبالد بار وويليام ستراود عام 1888. [ 13 ] في عام 1891، تواصلت معهما الأميرالية لتقديم تصميم لجهاز قياس مسافة قصير القاعدة لتجربته، وفي عام 1892، فازتا بعقد لتوريد ستة أجهزة من هذا النوع. كان الجهاز، الذي يُشغّله شخص واحد، يُطابق صورتين لجسم بعيد، مما يسمح بحساب المسافة من خلال حركتيهما النسبية. [ 14 ]

صورة عدسة جهاز تحديد المدى البحري، تُظهر الصورة المزاحة عندما لم يتم ضبطها بعد لتحديد المدى

بعد أن أصبح فوهة المدفع محاذية للهدف بعد الإطلاق، استُبدل نظام التصويب المماسّي البدائي بنظام التصويب ذي القضيب المتأرجح للتصويب المباشر. وقد رُكّبت هذه الأنظمة على مدافع QF عيار 4.7 بوصة من طراز Mk I إلى IV سريعة الإطلاق ابتداءً من عام 1887. يتميز نظام التصويب ذو القضيب المتأرجح (أو "القضيب والأسطوانة") بمقياس ارتفاع، وإمكانية تركيب تلسكوب بالإضافة إلى نظام التصويب المفتوح، كما يوفر انحرافًا أفقيًا طفيفًا. وقد وفر هذا النظام "خط رؤية مستقل" لأنه مكّن من ضبط البيانات على قاعدة التثبيت وتوجيه التلسكوب (أو نظام التصويب المفتوح) نحو الهدف بشكل مستقل عن ارتفاع فوهة المدفع.

تمثلت إحدى المشكلات ذات الصلة، لا سيما بالنسبة للمدافع الكبيرة وذات المدى البعيد، في اختلاف ارتفاع عجلات المدفع تبعًا لانحدار الأرض، مما أدى إلى عدم دقة التصويب. قبل الحرب العالمية الأولى ، زُوّد المدفع البريطاني BL عيار 60 رطلاً بمناظير متذبذبة (متبادلة)، باستخدام تلسكوبات للتصويب، وجهاز قياس ميل التصويب ، ومقياس مدى، بالإضافة إلى أسطوانة تصحيح انحراف التلسكوب. ويمكن ضبط مستوى هذه الحوامل بشكل متقاطع، مما أغنى قائد المدفع عن حساب تصحيح الانحراف للعجلات غير المستوية. [ 15 ] وقد أضاف الضبط المتقاطع محورًا ثالثًا إلى عملية تحديد الهدف.

نيران المدفعية غير المباشرة

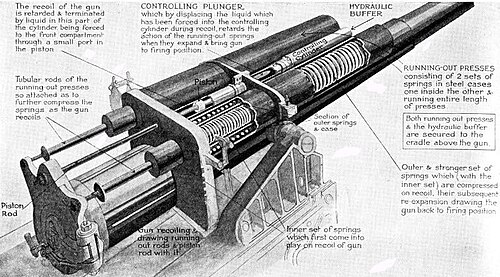

آلية الارتداد في مدفع BL 60 باوند مارك 1، 1916.

يعود تاريخ المدفعية غير المباشرة الحديثة إلى أواخر القرن التاسع عشر. ففي عام ١٨٨٢، نشر المقدم الروسي كيه جي غوك كتابًا بعنوان " إطلاق النار من مواقع محصنة" ، وصف فيه طريقةً أفضل للرماية غير المباشرة (بدلًا من توجيه نقاط التصويب مباشرةً نحو الهدف). وتتلخص هذه الطريقة في استخدام زوايا لنقاط التصويب، بحيث يمكن أن تكون في أي اتجاه بالنسبة للهدف. لكن المشكلة كانت تكمن في عدم وجود جهاز قياس السمت اللازم لذلك، على الرغم من وجود أجهزة قياس الميل للارتفاع.

حلّ الألمان هذه المشكلة باختراع جهاز "ريشتفلاخه" (Richtfläche)، أو ما يُعرف بـ"المستوى المُحاذي"، حوالي عام 1890. كان هذا الجهاز عبارة عن منظار مفتوح دوّار يُركّب على البندقية، ويُحاذي محور السبطانة، وقادر على قياس زوايا كبيرة منه. وانتشر استخدام تصاميم مماثلة، قادرة عادةً على قياس الزوايا في دائرة كاملة، على نطاق واسع خلال العقد التالي. وبحلول أوائل القرن العشرين، استُبدل المنظار المفتوح أحيانًا بالتلسكوب، وحلّ مصطلح "مقياس الزوايا" (goniometer) محلّ مصطلح "المستوى المُحاذي" في اللغة الإنجليزية.

أول استخدام موثق للقصف غير المباشر في الحرب باستخدام أساليب غوك، وإن كان بدون استخدام أجهزة التصويب الخطية، كان في 26 أكتوبر 1899 على يد المدفعيين البريطانيين خلال حرب البوير الثانية . ورغم أن كلا الجانبين أظهرا في بداية النزاع قدرتهما على استخدام هذه التقنية بفعالية، إلا أن القادة البريطانيين في العديد من المعارك اللاحقة أمروا المدفعية بأن تكون "أكثر جرأة" وأن تتقدم للأمام، وذلك لطمأنة القوات بشأن احتمال هجر مدافعها. استخدم البريطانيون أقواس مدفعية مرتجلة مع مدافع الهاوتزر؛ [ 16 ] أما ترتيبات التصويب التي استخدمها البوير مع مدافعهم الألمانية والفرنسية فلا تزال غير واضحة.

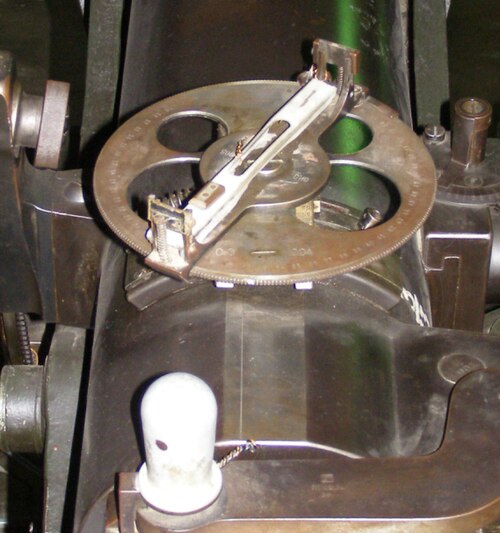

منظار طائرة تخطيط روسية من عام 1904.

ظهرت المناظير البصرية في السنوات الأولى من القرن العشرين، وأصبح المنظار البانورامي الألماني من طراز غورز هو النمط السائد لبقية القرن العشرين. وكانت هذه المناظير مدرجة بالدرجات وفترات زمنية مدتها 5 دقائق، أو بالديسيغراد أو المِل (4320، 4000 أو 6000/6300/6400 للدائرة).

من سمات تحديد المواقع في القرن العشرين استخدام شخص واحد أو شخصين. اشتهرت الولايات المتحدة باستخدام شخصين، حيث يكون تحديد الموقع أفقيًا على جانب واحد من المدفع، وعموديًا على الجانب الآخر. أما معظم الدول الأخرى، فكانت تستخدم في الغالب شخصًا واحدًا. وكانت عملية تحديد المواقع، التي تشمل المحاور الثلاثة، تتبع عادةً التسلسل التالي: "تقريبًا لتحديد الخط، ثم تقريبًا لتحديد الارتفاع، ثم تحديد المستوى العرضي، ثم بدقة لتحديد الخط، ثم بدقة لتحديد الارتفاع".

كان الاختلاف الرئيسي الآخر في أنظمة التصويب هو استخدام زاوية الارتفاع أو المدى. وقد ازدادت هذه المسألة تعقيدًا خلال الحرب العالمية الأولى عندما تم إدراك تأثير تآكل السبطانة على تغيير سرعة الفوهة بشكل كامل. هذا يعني أن المدافع المختلفة تحتاج إلى زاوية ارتفاع مختلفة لنفس المدى. دفع هذا العديد من الجيوش إلى استخدام زاوية ارتفاع محسوبة في مركز قيادة البطارية . مع ذلك، في ثلاثينيات القرن العشرين، اعتمد البريطانيون مناظير معايرة يتم فيها ضبط المدى على المنظار، مما يعوض تلقائيًا عن فرق سرعة الفوهة عن السرعة القياسية.

كان البديل لذلك هو استخدام "مسطرة ضبط" لكل مدفع؛ في هذه الحالة، يتم ضبط المدى على المسطرة، ثم تُقرأ زاوية الارتفاع وتُعطى للرامي لضبطها على المنظار. وقد حُلّت المشكلة نهائيًا بإدخال الحواسيب الرقمية في مركز قيادة البطارية، والتي تحسب زاوية الارتفاع الصحيحة للمدى وسرعة الفوهة بدقة وسرعة.

باستثناء معايرة أجهزة التصويب، لم يكن هناك فرق يُذكر في ترتيبات توجيه المدفعية الميدانية طوال معظم القرن العشرين. إلا أنه في تسعينيات القرن الماضي، بدأت المدافع الجديدة أو المُعدّلة في استخدام أجهزة التصويب الرقمية، وذلك بعد نجاح استخدامها في نظام إطلاق الصواريخ المتعددة الذي طُوّر في سبعينيات القرن الماضي. في هذه الأجهزة، كان يتم إدخال السمت والارتفاع يدويًا أو تلقائيًا في حاسوب خاص، ثم يُوجّه هذا الحاسوب استخدام أدوات التحكم الأفقية والرأسية حتى يصبح فوهة المدفع في المحاذاة الأفقية والرأسية المطلوبة. وقد حُسب تصحيح لمستوى المدفع العرضي، واستُخدمت بيانات من أجهزة كهروميكانيكية ، مثل الجيروسكوبات ومقاييس الميل الإلكترونية ، المُحاذية لمحور فوهة المدفع. وقد استُبدلت هذه الأجهزة لاحقًا بجيروسكوبات ليزرية حلقية.

التقدم في عمليات وضع المدافع الساحلية والبحرية

قام مبنى تحديد المدى، المبني في واجهة الجرف في بطارية سانت ديفيد ، برمودا ، بالتقاط البيانات التي تم استخدامها في غرفة التخطيط لإنتاج بيانات توجيه المدفعية.

كانت معظم مدفعية السواحل متمركزة في مواقع دفاعية ثابتة، أشبه ما تكون بـ"حصون". كانت أهدافها تتحرك في بُعدين، وكان لا بد من توجيه المدفع نحو موقع الهدف المستقبلي. بعض المدافع كانت صغيرة العيار نسبياً وتتعامل مع أهداف قريبة نسبياً، بينما كانت مدافع أخرى أكبر بكثير لاستهداف أهداف بعيدة المدى.

استخدمت مدفعية السواحل النيران المباشرة ، وحتى أواخر القرن التاسع عشر لم يتغير وضع المدافع إلا قليلاً، باستثناء اكتسابها مناظير تلسكوبية ، على مر القرون.

أدت التحسينات التي طرأت على تصميم الأسلحة والذخيرة في القرن التاسع عشر إلى زيادة مداها الفعال بشكل كبير. في عام 1879، اخترع الرائد إتش إس واتكينز من المدفعية الملكية للحامية جهاز تحديد المدى بالانخفاض ، وجهاز تحديد المدى بالموقع، وأنظمة التحكم في إطلاق النار المرتبطة بها .

يشرح وصفه جوهرها:

يتتبع جهاز تحديد المواقع مسار السفينة، وعندما تكون المدافع جاهزة للإطلاق، يتنبأ بموقع السفينة قبل نصف دقيقة أو أكثر. وتشير المؤشرات الموجودة على أرضية المدفع تلقائيًا إلى المدى والتدريب اللازمين لإصابة الموقع المتوقع. عند إطلاق المدافع، يتم إدخال أنبوب كهربائي (أي كبسولة إشعال) وتنتقل الإشارة إلى محطة المراقبة معلنةً جاهزية كل شيء للإطلاق. يراقب ضابط الصف المسؤول عن جهاز تحديد المواقع ظهور السفينة في مجال رؤية منظاره، وعندما تصل إلى تقاطع الأسلاك، يضغط على زر، فتُطلق المدافع. [ 17 ]

استغرق الأمر قرابة عشرين عامًا للوصول إلى فعاليته الكاملة، لكن مبدأه العام أصبح المعيار المعتمد للتحكم في نيران المدفعية الثقيلة وتوجيهها. وظلت المدافع قصيرة المدى تعتمد على التوجيه التقليدي المباشر باستخدام التلسكوبات لفترة أطول بكثير. وفي القرن العشرين، أُدخلت تصحيحات لظروف غير قياسية، كالرياح ودرجة الحرارة، في حسابات مدفعية السواحل، على غرار مدفعية الميدان والمدافع المضادة للطائرات الأكبر حجمًا.

أنظمة مكافحة الحرائق

تم إدخال أنظمة دقيقة للتحكم في إطلاق النار في أوائل القرن العشرين. في الصورة، رسم توضيحي لمدمرة. يظهر الحاسوب التناظري الموجود أسفل سطح السفينة في وسط الرسم، ويحمل عنوان "حساب موقع المدفعية".

سرعان ما اعتمدت المدفعية البحرية على متن السفن الحربية الرئيسية ترتيبات إطلاق نار مشابهة إلى حد كبير لنمط مدفعية السواحل الذي وضعه الرائد واتكينز. ومع إدخال المدافع ذاتية التلقيم ، ثم أنظمة الارتداد والبارود عديم الدخان ، اكتمل التحول في تسليح السفن الحربية من المدافع المثبتة على الهيكل إلى المدافع المثبتة على الأبراج .

مع ذلك، واجهت السفن تحديًا مقارنةً بالمدافع البرية، إذ كانت تطلق النار من منصة متحركة. هذا يعني أن حسابات توجيه النيران كان عليها أن تتنبأ بالموقع المستقبلي لكل من السفينة والهدف. ولتوجيه النيران بدقة، استُخدمت آلات حاسبة ميكانيكية متطورة بشكل متزايد ، حيث كانت تُرسل بيانات من مراقبين ومقاييس مسافة إلى محطة رسم مركزية داخل السفينة. هناك، كانت فرق توجيه النيران تُدخل موقع السفينة وسرعتها واتجاهها، بالإضافة إلى تعديلات مختلفة لتأثير كوريوليس ، وتأثيرات الطقس، وغيرها من التعديلات.

تُرسل التوجيهات الناتجة، والمعروفة باسم حلول إطلاق النار، إلى الأبراج لتحديد الأهداف. إذا أخطأت الطلقات الهدف، يمكن للمراقب تحديد مدى الخطأ واتجاهه، وتُعاد هذه المعلومات إلى الحاسوب مع أي تغييرات في البيانات الأخرى، ثم تُجرى محاولة إطلاق نار أخرى.

طُوّرت أنظمة بدائية للتحكم في نيران السفن الحربية لأول مرة في فترة الحرب العالمية الأولى تقريبًا . [ 18 ] طوّر كلٌّ من آرثر بولين وفريدريك تشارلز دراير، كلٌّ على حدة، أولى هذه الأنظمة. بدأ بولين العمل على هذه المشكلة بعد أن لاحظ ضعف دقة المدفعية البحرية في تدريب على الرماية بالقرب من مالطا عام 1900. [ 19 ] اقترح اللورد كلفن ، الذي يُعتبر على نطاق واسع أبرز علماء بريطانيا، استخدام حاسوب تناظري لحل المعادلات الناجمة عن الحركة النسبية للسفن المشاركة في المعركة والتأخير الزمني في مسار القذيفة لحساب المسار المطلوب، وبالتالي تحديد اتجاه وارتفاع المدافع.

كان هدف بولين هو إنتاج حاسوب ميكانيكي مدمج مع نظام رسم آلي للمدى ومعدلات إطلاق النار لاستخدامه في أنظمة التحكم المركزية في النيران. وللحصول على بيانات دقيقة عن موقع الهدف وحركته النسبية، طوّر بولين وحدة رسم (أو راسمة) لالتقاط هذه البيانات. وأضاف إليها جيروسكوبًا لتعويض انحراف السفينة المُطلقة. وقد استلزم ذلك تطويرًا كبيرًا للجيروسكوب البدائي آنذاك لتوفير تصحيح مستمر وموثوق. [ 20 ] أُجريت تجارب في عامي 1905 و1906، ورغم فشلها التام، إلا أنها أظهرت نتائج واعدة. وقد شجّعه على جهوده كلٌ من الأدميرال جاكي فيشر ، والأدميرال آرثر كنيفيت ويلسون ، ومدير الذخائر والطوربيدات البحرية جون جيلكو ، الذين كانوا يبرزون بسرعة في الساحة. وواصل بولين عمله، حيث أجرى اختبارات على سفن حربية تابعة للبحرية الملكية بشكل متقطع.

طاولة التحكم في إطلاق النار التابعة للأميرالية في محطة الإرسال الخاصة بسفينة إتش إم إس بلفاست .

في غضون ذلك، صممت مجموعة بقيادة دراير نظامًا مشابهًا. ورغم أن كلا النظامين طُلبا لسفن البحرية الملكية الجديدة والقائمة، إلا أن نظام دراير حظي في النهاية بأكبر قدر من الاستحسان لدى البحرية في شكله النهائي مارك IV*. وقد سهّلت إضافة وحدة التحكم في التوجيه إنشاء نظام تحكم نيران كامل وعملي لسفن الحرب العالمية الأولى، وتم تجهيز معظم سفن البحرية الملكية الرئيسية بهذا النظام بحلول منتصف عام 1916. كانت وحدة التحكم في التوجيه مثبتة في مكان مرتفع فوق السفينة، مما أتاح للمشغلين رؤية أفضل لأي رامي مدافع في الأبراج . كما كانت قادرة على تنسيق نيران الأبراج بحيث تعمل نيرانها مجتمعة بتناغم. وقد حسّن هذا من دقة التصويب، كما حسّنت أجهزة تحديد المدى البصرية الأكبر حجمًا من تقدير موقع العدو وقت إطلاق النار. وفي النهاية، تم استبدال هذا النظام بـ " جدول التحكم في نيران الأميرالية " المُحسّن للسفن التي بُنيت بعد عام 1927.

بحلول خمسينيات القرن العشرين، أصبحت أبراج المدافع غير مأهولة بشكل متزايد، حيث يتم التحكم في توجيه المدافع عن بعد من مركز التحكم في السفينة باستخدام مدخلات من الرادار ومصادر أخرى.

استُخدمت المناظير التلسكوبية للدبابات قبل الحرب العالمية الثانية ، وكانت هذه المناظير مزودة عادةً بآلية لضبط التصويب لمراعاة حركة الهدف، بالإضافة إلى علامات شبكية تُشير إلى مسافات مختلفة. وكانت مناظير الدبابات من نوعين رئيسيين: إما أن يكون المنظار مُحاذيًا لمحور السبطانة مع علامات المسافات مُثبتة عليه، ويقوم الرامي بتحديد المسافة على الهدف، أو أن يقوم الرامي أثناء التصويب بضبط المسافة يدويًا لإزاحة محور السبطانة عن محور المنظار بالمقدار الصحيح، ثم يُحدد المسافة باستخدام العلامة المركزية في المنظار.

كانت بعض المدافع مزودة بوسائل لتقدير المدى، كاستخدام طريقة الاستاديامتري مثلاً. بينما استخدمت دبابات أخرى أجهزة تحديد المدى البصرية المتزامنة، أو بعد الحرب العالمية الثانية، مدافع رشاشة مزودة بنظام تحديد المدى. ومنذ سبعينيات القرن العشرين، استُبدلت هذه الأجهزة بأجهزة تحديد المدى الليزرية. مع ذلك، لم يكن بالإمكان إطلاق مدافع الدبابات بدقة أثناء الحركة حتى تم إدخال نظام تثبيت المدفع، والذي ظهر في نهاية الحرب العالمية الثانية. بعض هذه الأنظمة كان هيدروليكيًا، بينما استخدم البعض الآخر محركات كهربائية. وخلال سبعينيات القرن العشرين، بدأ تزويد الدبابات بأجهزة كمبيوتر رقمية.

توجيه مدفع مضاد للطائرات

بطارية مدفعية مضادة للطائرات فرنسية (بطارية AAA آلية) أسقطت منطادًا بالقرب من باريس. من مجلة Horseless Age ، 1916

في مطلع القرن العشرين، أُدركت الحاجة إلى التصدي للبالونات والمناطيد، سواء من الأرض أو من السفن. وسرعان ما أُضيفت الطائرات إلى قائمة الأهداف، بينما تراجعت أهمية الأهداف الأخرى. كان نظام الدفاع الجوي يعتمد على إطلاق النار المباشر، حيث تُصوّب المدفعية المضادة للطائرات نحو الطائرة. إلا أن حركة الهدف في ثلاثة أبعاد تجعله هدفًا صعبًا. تكمن المشكلة الأساسية في أن المدفعية المضادة للطائرات إما أن تُصوّب نحو الهدف، ثم تُوجّه آلية ما المدفع نحو موقعه المستقبلي (وقت الطيران)، أو تُصوّب نحو موقع الطائرة المستقبلي. في كلتا الحالتين، تكمن المشكلة في تحديد ارتفاع الهدف وسرعته واتجاهه، والقدرة على "التصويب المُوجّه" (أو ما يُسمى أحيانًا "التصويب الانحرافي") وفقًا لوقت طيران قذيفة الدفاع الجوي.

بدأت الهجمات الجوية الألمانية على الجزر البريطانية مع بداية الحرب العالمية الأولى. كان استخدام المدفعية المضادة للطائرات مهمة صعبة. تمثلت المشكلة في توجيه القذيفة بدقة لتنفجر بالقرب من موقع الهدف المتوقع، مع وجود عوامل مختلفة تؤثر على مسارها . عُرفت هذه الطريقة باسم "التصويب الانحرافي"، حيث تُضبط زوايا "الإزاحة" للمدى والارتفاع على منظار البندقية وتُحدّث مع تحرك الهدف. في هذه الطريقة، عندما يكون المنظار مُصوّباً على الهدف، يُوجّه فوهة البندقية نحو موقعه المتوقع. ويُحدد مدى الهدف وارتفاعه طول الصاعق. ازدادت الصعوبات مع تحسن أداء الطائرات.

بدأ البريطانيون بقياس المدى أولاً، عندما أدركوا أن المدى هو المفتاح لضبط الصمام بشكل أفضل. أدى ذلك إلى تطوير جهاز قياس الارتفاع/المدى (HRF)، وكان أول نموذج منه هو Barr & Stroud UB2، وهو جهاز قياس مدى بصري متزامن بطول مترين مثبت على حامل ثلاثي القوائم. يقيس هذا الجهاز المسافة إلى الهدف وزاوية الارتفاع، مما يعطي معًا ارتفاع الطائرة. كانت هذه أجهزة معقدة، واستُخدمت طرق أخرى متنوعة أيضًا. سرعان ما انضم إلى جهاز قياس الارتفاع/المدى جهاز مؤشر الارتفاع/الصمام (HFI)، الذي كان مزودًا بعلامات زوايا الارتفاع وخطوط الارتفاع متراكبة على منحنيات طول الصمام، وباستخدام الارتفاع الذي يُبلغه مُشغل جهاز قياس الارتفاع/المدى، يُمكن قراءة طول الصمام المطلوب. [ 21 ]

وحدة كندية مضادة للطائرات من عام 1918، تتجه إلى مواقعها

مع ذلك، تطلبت مشكلة ضبط الانحراف - أو ما يُعرف بـ "عدم دقة التصويب" - معرفة معدل تغير موقع الهدف. وقد أدخلت كل من فرنسا والمملكة المتحدة أجهزة قياس سرعة الدوران لتتبع الأهداف وحساب زوايا الانحراف الرأسية والأفقية. كان نظام بروك الفرنسي كهربائيًا، حيث يُدخل المشغل نطاق الهدف وتُعرض عليه البيانات على شاشات في المدافع؛ وقد استُخدم مع مدافعهم عيار 75  ملم. أما نظام ويلسون-دالبي البريطاني لتوجيه المدفع، فقد استخدم زوجًا من أجهزة التتبع وقياس سرعة الدوران الميكانيكي؛ حيث يُدخل المشغل طول الفتيل، وتُقرأ زوايا الانحراف من الأجهزة.

في عام 1925، اعتمد البريطانيون جهازًا جديدًا طورته شركة فيكرز ، وهو عبارة عن حاسوب تناظري ميكانيكي يُسمى "بريديكتور AA رقم 1". وبمعرفة ارتفاع الهدف، كان المشغلون يتتبعون الهدف، فيُصدر الجهاز بيانات الاتجاه، وارتفاع الربع، وإعدادات الصمامات. ثم تُنقل هذه البيانات كهربائيًا إلى المدافع، حيث تُعرض على شاشات عرض متكررة للمراقبين الذين يطابقون المؤشرات (بيانات الهدف والبيانات الفعلية للمدفع) لتوجيه المدافع. وقد بُني نظام شاشات العرض الكهربائية المتكررة هذا على الترتيبات التي أدخلتها مدفعية السواحل البريطانية في ثمانينيات القرن التاسع عشر، وكان العديد من ضباط الدفاع الجوي يعملون في مدفعية السواحل. تم اعتماد أنظمة مماثلة في دول أخرى، فعلى سبيل المثال، استُخدم جهاز سبيري اللاحق، المُسمى M3A3 في الولايات المتحدة، في بريطانيا أيضًا تحت اسم Predictor AA No 2. كما ازداد حجم أجهزة قياس الارتفاع، ففي بريطانيا، استُبدل جهاز Barr & Stroud UB 2 ( قاعدة بصرية بطول 2.1 متر) الذي استُخدم خلال الحرب العالمية الأولى بجهاز UB 7 ( قاعدة بصرية بطول 2.1 متر ) وجهاز UB 10 ( قاعدة بصرية بطول 5.5 متر ، استُخدم فقط في مواقع رصد الارتفاع الثابتة). أنتجت شركتا Goertz في ألمانيا وLevallois في فرنسا أجهزةً بطول 5 أمتار . [ 21 ]

بحلول الحرب العالمية الثانية، كان الوضع على النحو التالي إلى حد كبير: بالنسبة للأهداف التي تصل إلى بضعة آلاف من الياردات، تم استخدام مدفع آلي أصغر عيارًا، مع مناظر بسيطة مكنت الرامي من تقدير المسافة بناءً على تقديرات مدى الهدف وسرعته؛ أما بالنسبة للأهداف ذات المدى الأطول، فقد تم استخدام أجهزة تنبؤ يتم التحكم فيها يدويًا لتتبع الهدف، مع أخذ المدخلات من أجهزة تحديد المدى البصرية أو الرادارية، وحساب بيانات إطلاق النار للمدافع، بما في ذلك مراعاة الرياح ودرجة الحرارة.

بعد الحرب العالمية الثانية، تحولت أجهزة التنبؤ من كونها أجهزة كمبيوتر تناظرية كهروميكانيكية إلى أجهزة كمبيوتر رقمية ؛ وبحلول هذا الوقت، تم استبدال المدافع الثقيلة المضادة للطائرات بالصواريخ، لكن الإلكترونيات مكنت المدافع الأصغر من اعتماد التوجيه الآلي بالكامل.
