المخفف (الإلكترونيات)

مخفف طاقة بقدرة 100 واط

المخفف هو جهاز إلكتروني سلبي واسع النطاق يقلل من قوة الإشارة دون تشويه شكل الموجة بشكل ملحوظ .

المخفف هو عكس المضخم فعلياً ، على الرغم من اختلاف طريقة عملهما. فبينما يوفر المضخم تضخيماً ، يوفر المخفف فقداً، أي تضخيماً أقل من الواحد. ويُشار إلى المخفف غالباً باسم "الوسادة" في مجال الإلكترونيات الصوتية .

البناء والاستخدام

المخففات هي عادةً أجهزة سلبية مصنوعة من شبكات مقسم جهد بسيطة. يؤدي التبديل بين مقاومات مختلفة إلى تكوين مخففات متدرجة قابلة للتعديل، ومخففات قابلة للتعديل باستمرار باستخدام مقاييس الجهد . أما بالنسبة للترددات العالية ، فتُستخدم شبكات مقاومة ذات نسبة موجة واقفة منخفضة الجهد (VSWR) متطابقة بدقة .

تُستخدم المخففات الثابتة في الدوائر الكهربائية لخفض الجهد، وتبديد الطاقة، وتحسين مطابقة المعاوقة . عند قياس الإشارات، تُستخدم وسادات أو محولات المخففات لخفض سعة الإشارة بمقدار معروف لتمكين القياسات، أو لحماية جهاز القياس من مستويات الإشارة التي قد تُلحق به الضرر. كما تُستخدم المخففات أيضًا لمطابقة المعاوقة عن طريق خفض نسبة الموجة الموقوفة الظاهرية.

دوائر التوهين

دائرة مخفف غير متوازن من النوع π

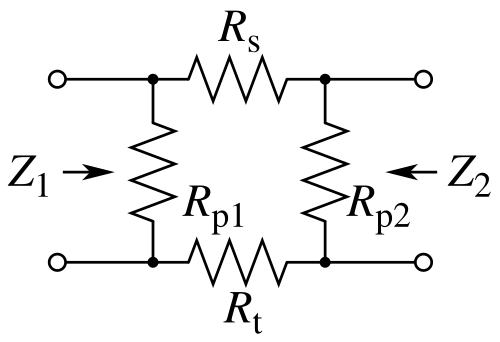

دائرة مخفف متوازن من النوع π
دائرة مخفف غير متوازن من النوع T
دائرة مخفف متوازن من النوع T

تتكون الدوائر الأساسية المستخدمة في المخففات من وسادات باي (Π) ووسادات تي . وقد تتطلب هذه الدوائر أن تكون متوازنة أو غير متوازنة، وذلك بحسب ما إذا كان شكل الخط المستخدم متوازنًا أم غير متوازن. فعلى سبيل المثال، تكون المخففات المستخدمة مع الخطوط المحورية من النوع غير المتوازن، بينما تكون المخففات المستخدمة مع الأزواج الملتوية من النوع المتوازن.

تُظهر الأشكال على اليسار أربعة مخططات أساسية لدائرة المخفف. ولأن دائرة المخفف تتكون فقط من عناصر مقاومة سلبية، فهي خطية ومتبادلة . وإذا كانت الدائرة متناظرة (وهذا هو الحال عادةً، إذ يُشترط عادةً أن تكون معاوقة الدخل Z1 ومعاوقة الخرج Z2 متساويتين)، فلا يتم التمييز بين منفذي الدخل والخرج، ولكن يُشار إلى الجانبين الأيسر والأيمن من الدائرة ، اصطلاحًا، بالدخل والخرج على التوالي.

تتوفر جداول وآلات حاسبة متنوعة توفر وسيلة لتحديد قيم المقاومة المناسبة لتحقيق قيم فقد معينة، مثل تلك التي نشرتها الرابطة الوطنية للمهندسين المعماريين في عام 1960 للخسائر التي تتراوح من 1/2 إلى 40  ديسيبل، للاستخدام في دوائر 600 أوم. [ 1 ]

خصائص المخفف

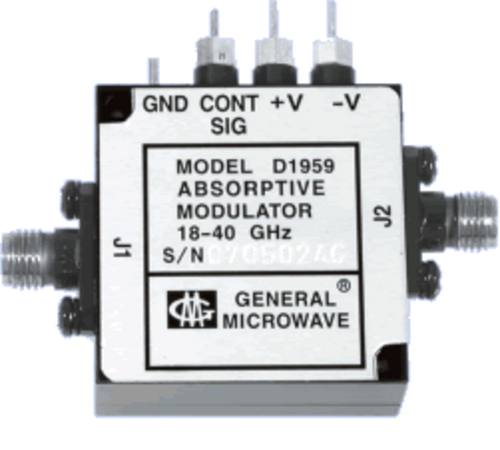

مخفف موجات الميكروويف بترددات الراديو

المواصفات الرئيسية للمخففات هي: [ 2 ]

  • يُقاس التوهين بوحدة ديسيبل من القدرة النسبية. يُخفّض مُخفّض 3  ديسيبل القدرة إلى النصف، و6  ديسيبل إلى الربع، و10  ديسيبل إلى العُشر، و20  ديسيبل إلى جزء من مئة، و30  ديسيبل إلى جزء من ألف، وهكذا. عندما تتساوى مُعاوقة الإدخال والإخراج، يكون توهين الجهد مساويًا للجذر التربيعي لتوهين القدرة، لذا، على سبيل المثال،  مُخفّض 6 ديسيبل الذي يُخفّض القدرة إلى الربع سيُخفّض الجهد (والتيار) إلى النصف.
  • المعاوقة الاسمية ، على سبيل المثال 50 أوم
  • عرض نطاق التردد ، على سبيل المثال من التيار المستمر إلى 18  جيجاهرتز
  • يعتمد تبديد الطاقة على كتلة ومساحة سطح مادة المقاومة بالإضافة إلى زعانف التبريد الإضافية المحتملة.
  • نسبة الموجة الموقوفة (SWR) هي نسبة الموجة الموقوفة لمنافذ الإدخال والإخراج
  • دقة
  • قابلية التكرار

مخففات الترددات اللاسلكية

تتميز مخففات الترددات الراديوية عادةً ببنية محورية، مع موصلات دقيقة كمنافذ، وبنية داخلية محورية أو شريطية دقيقة أو رقيقة الأغشية. أما عند الترددات العالية جدًا (SHF) ، فيلزم استخدام بنية موجهات موجية خاصة. صُمم مخفف القلاب خصيصًا للاستخدام في الموجهات الموجية لتخفيف الإشارة.

من أهم الخصائص ما يلي:

يعتمد حجم وشكل المخفف على قدرته على تبديد الطاقة. تُستخدم مخففات الترددات الراديوية كأحمال وكوسيلة معروفة لتخفيف الطاقة وتبديدها بشكل وقائي عند قياس إشارات الترددات الراديوية. [ 3 ]

مخففات الصوت

يستخدم مُخفِّف مستوى الخط في مضخم الصوت الأولي أو مُخفِّف الطاقة بعد مضخم الطاقة مقاومة كهربائية لتقليل سعة الإشارة التي تصل إلى السماعة، مما يُقلل من مستوى الصوت الخارج. يتميز مُخفِّف مستوى الخط بقدرة تحمل طاقة أقل، مثل مقياس الجهد 0.5 واط أو مُقسِّم الجهد ، ويتحكم في إشارات مستوى مضخم الصوت الأولي، بينما يتميز مُخفِّف الطاقة بقدرة تحمل طاقة أعلى، مثل 10 واط أو أكثر، ويُستخدم بين مضخم الطاقة والسماعة.

قيم مكونات الوسادات المقاومة والمخففات

يتناول هذا القسم لوحات باي، ولوحات تي، ولوحات إل المصنوعة بالكامل من المقاومات والمنتهية على كل منفذ بمقاومة حقيقية بحتة.

  • سيتم افتراض أن جميع قيم المعاوقة والتيارات والفولتية ومعاملات المنفذين هي قيم حقيقية تمامًا. بالنسبة للتطبيقات العملية، غالبًا ما يكون هذا الافتراض كافيًا.
  • تم تصميم الوسادة لمقاومة حمل معينة، Z Load ، ومقاومة مصدر معينة، Z s .
    • ستكون المعاوقة المرئية عند النظر إلى منفذ الإدخال Z S إذا تم إنهاء منفذ الإخراج بواسطة Z Load .
    • ستكون المعاوقة المرئية عند النظر إلى منفذ الإخراج هي Z Load إذا تم إنهاء منفذ الإدخال بواسطة Z S.

الأرقام المرجعية لحساب مكونات المخفف

تُستخدم هذه الدائرة في الحالة العامة، وجميع نقاط التوصيل T، وجميع نقاط التوصيل pi، ونقاط التوصيل L عندما تكون مقاومة المصدر أكبر من أو تساوي مقاومة الحمل.
يفترض حساب L-pad أن المنفذ 1 له أعلى مقاومة. إذا كانت أعلى مقاومة هي لمنفذ الإخراج، فاستخدم هذه القيمة.
تسميات مقاومة فريدة لنقاط التوصيل من نوع Tee و Pi و L.

عادةً ما يكون المخفف ثنائي المنافذ ثنائي الاتجاه. مع ذلك، سنتعامل معه في هذا القسم كما لو كان أحادي الاتجاه. بشكل عام، ينطبق أي من الشكلين، ولكن الشكل الأول (الذي يوضح المصدر على اليسار) سيُعتمد ضمنيًا في معظم الأحيان. في حالة مُخفف L، سيُستخدم الشكل الثاني إذا كانت مقاومة الحمل أكبر من مقاومة المصدر.

يتم إعطاء كل مقاوم في كل نوع من أنواع الوسادات التي تمت مناقشتها تسمية فريدة لتقليل الالتباس.

يفترض حساب قيمة مكون L-pad أن معاوقة التصميم للمنفذ 1 (على اليسار) تساوي أو تزيد عن معاوقة التصميم للمنفذ 2.

المصطلحات

  • ستتضمن لوحة التوصيل لوحة باي، ولوحة تي، ولوحة إل، ومخفف الصوت، ومنفذين.
  • سيشمل المنفذ المزدوج لوحة pi، ولوحة T، ولوحة L، ومخفف الصوت، ومنفذين.
  • سيعني منفذ الإدخال منفذ الإدخال الخاص بالمنفذين.
  • منفذ الإخراج يعني منفذ الإخراج الخاص بالمنفذين.
  • تعني كلمة "متناظر" الحالة التي يكون فيها للمصدر والحمل معاوقة متساوية.
  • الفقد يعني نسبة الطاقة الداخلة إلى منفذ الإدخال الخاص باللوحة مقسومة على الطاقة التي يمتصها الحمل.
  • يعني فقدان الإدخال نسبة الطاقة التي سيتم توصيلها إلى الحمل إذا تم توصيل الحمل مباشرة بالمصدر مقسومة على الطاقة التي يمتصها الحمل عند توصيله من خلال لوحة التوصيل.

الرموز المستخدمة

تعتبر الوسادات والمخففات المقاومة السلبية ثنائية الاتجاه ذات منفذين، ولكن في هذا القسم سيتم التعامل معها على أنها أحادية الاتجاه.

  • Z S = معاوقة الخرج للمصدر.
  • Z Load = معاوقة دخل الحمل.
  • Z in = المعاوقة المرئية عند النظر إلى منفذ الإدخال عندما يكون الحمل Z متصلاً بمنفذ الإخراج. Z in هي دالة لمعاوقة الحمل.
  • Z out = المعاوقة المرئية عند النظر إلى منفذ الإخراج عندما تكون Z s متصلة بمنفذ الإدخال. Z out هي دالة لمعاوقة المصدر.
  • V s = جهد الدائرة المفتوحة للمصدر أو الجهد بدون حمل.
  • V in = الجهد المطبق على منفذ الإدخال بواسطة المصدر.
  • V out = الجهد المطبق على الحمل بواسطة منفذ الإخراج.
  • I in = التيار الداخل إلى منفذ الإدخال من المصدر.
  • I out = التيار الداخل إلى الحمل من منفذ الإخراج.
  • P in = V in I in = الطاقة الداخلة إلى منفذ الإدخال من المصدر.
  • P out = V out I out = الطاقة التي يمتصها الحمل من منفذ الإخراج.
  • P direct = الطاقة التي سيمتصها الحمل إذا تم توصيل الحمل مباشرة بالمصدر.
  • L pad = 10 log 10 (P in / P out )، دائمًا. علاوة على ذلك، إذا كانت Z s = Z Load ، فإن L pad = 20 log 10 (V in / V out ). لاحظ، كما هو مُعرَّف، أن الفقد ≥ 0  ديسيبل
  • إدخال L = 10 log 10 (P direct / P out ). علاوة على ذلك، إذا كانت Z s = Z Load ، فإن إدخال L = L pad .
  • الفقد ≡ ​​وسادة L. يُعرَّف الفقد بأنه وسادة L.

حساب مقاومة لوحة T المتناظرة

أ=10-لoss/20Rأ=Rب=ZS1-أ1+أRج=Zs2-Rب22Rب{\displaystyle A=10^{-\mathrm {Loss} /20}\qquad R_{a}=R_{b}=Z_{S}{\frac {1-A}{1+A}}\qquad R_{c}={\frac {Z_{s}^{2}-R_{b}^{2}}{2R_{b}}}}انظر فالكنبورغ ص 11-3 [ 4 ]

حساب مقاومة وسادة باي المتناظرة

أ=10-لoss/20Rx=Ry=ZS1+أ1-أRz=2Rx(RxZS)2-1{\displaystyle A=10^{-\mathrm {Loss} /20}\qquad R_{x}=R_{y}=Z_{S}{\frac {1+A}{1-A}}\qquad R_{z}={\frac {2R_{x}}{\left({\frac {R_{x}}{Z_{S}}}\right)^{2}-1}}}انظر فالكنبورغ ص 11-3 [ 4 ]

L-Pad لحساب مقاومة مطابقة المعاوقة

إذا كان كل من المصدر والحمل مقاومين (أي أن Z1 و Z2 لهما جزء تخيلي معدوم أو صغير جدًا)، فيمكن استخدام مُوَصِّل L مقاوم لمطابقتهما. وكما هو موضح، يمكن أن يكون أي من جانبي مُوَصِّل L هو المصدر أو الحمل، ولكن يجب أن يكون جانب Z1 هو الجانب ذو المعاوقة الأعلى. Rq=Zمρ-1Rص=Zمρ-1{\displaystyle R_{q}={\frac {Z_{m}}{\sqrt {\rho -1}}}\qquad R_{p}=Z_{m}{\sqrt {\rho -1}}}خسارة=20سجل10(ρ-1+ρ)أينρ=Z1Z2Zم=Z1Z2{\displaystyle {\text{الخسارة}}=20\log _{10}\left({\sqrt {\rho -1}}+{\sqrt {\rho }}\right)\quad {\text{حيث}}\quad \rho ={\frac {Z_{1}}{Z_{2}}}\quad Z_{m}={\sqrt {Z_{1}Z_{2}}}}انظر فالكنبورغ 1998 ، الصفحات 11_3-11_5

تشير الأرقام الموجبة الكبيرة إلى زيادة الفقد. ويتناسب الفقد طرديًا مع نسبة المعاوقة، حيث تتطلب النسب الأعلى فقدًا أكبر.

تحويل لوحة T إلى لوحة pi

هذا هو تحويل Y-Δ [ 5 ]Rz=RأRب+RأRج+RبRجRجRx=RأRب+RأRج+RبRجRبRy=RأRب+RأRج+RبRجRأ.{\displaystyle {\begin{aligned}R_{z}={\frac {R_{a}R_{b}+R_{a}R_{c}+R_{b}R_{c}}{R_{c}}}\\R_{x}={\frac {R_{a}R_{b}+R_{a}R_{c}+R_{b}R_{c}}{R_{b}}}\\R_{y}={\frac {R_{a}R_{b}+R_{a}R_{c}+R_{b}R_{c}}{R_{a}}}.\end{aligned}}}

تحويل لوحة باي إلى لوحة تي

هذا هو تحويل Δ-Y [ 5 ]Rج=RxRyRx+Ry+RzRأ=RzRxRx+Ry+RzRب=RzRyRx+Ry+Rz{\displaystyle {\begin{aligned}R_{c}&={\frac {R_{x}R_{y}}{R_{x}+R_{y}+R_{z}}}\\R_{a}&={\frac {R_{z}R_{x}}{R_{x}+R_{y}+R_{z}}}\\R_{b}&={\frac {R_{z}R_{y}}{R_{x}+R_{y}+R_{z}}}\end{aligned}}}

التحويل بين منفذين ووسادات

معلمات T-pad إلى المعاوقة

معلمات المعاوقة لمنفذين سلبيين هي V1=Z11أنا1+Z12أنا2V2=Z21أنا1+Z22أنا2معZ12=Z21{\displaystyle V_{1}=Z_{11}I_{1}+Z_{12}I_{2}\qquad V_{2}=Z_{21}I_{1}+Z_{22}I_{2}\qquad {\text{with}}\qquad Z_{12}=Z_{21}} من الممكن دائمًا تمثيل لوحة T المقاومة كمنفذين. ويكون التمثيل بسيطًا للغاية باستخدام معلمات المعاوقة كما يلي: Z21=RجZ11=Rج+RأZ22=Rج+Rب{\displaystyle Z_{21}=R_{c}\qquad Z_{11}=R_{c}+R_{a}\qquad Z_{22}=R_{c}+R_{b}}

معلمات المعاوقة للوحة T

المعادلات السابقة قابلة للعكس بشكل بديهي، ولكن إذا لم يكن الفقد كافيًا، فسيكون لبعض مكونات لوحة t مقاومات سالبة. Rج=Z21Rأ=Z11-Z21Rب=Z22-Z21{\displaystyle R_{c}=Z_{21}\qquad R_{a}=Z_{11}-Z_{21}\qquad R_{b}=Z_{22}-Z_{21}}

معلمات المعاوقة لـ pi-pad

يمكن تحويل معلمات لوحة T السابقة هذه جبريًا إلى معلمات لوحة pi. Rz=Z11Z22-Z212Z21Rx=Z11Z22-Z212Z22-Z21Ry=Z11Z22-Z212Z11-Z21{\displaystyle {\begin{aligned}R_{z}&={\frac {Z_{11}Z_{22}-Z_{21}^{2}}{Z_{21}}}\\R_{x}&={\frac {Z_{11}Z_{22}-Z_{21}^{2}}{Z_{22}-Z_{21}}}\\R_{y}&={\frac {Z_{11}Z_{22}-Z_{21}^{2}}{Z_{11}-Z_{21}}}\end{aligned}}}

معلمات التوصيل من نوع Pi-pad

معلمات السماحية لمنفذين سلبيين هي أنا1=Y11V1+Y12V2أنا2=Y21V1+Y22V2معY12=Y21{\displaystyle I_{1}=Y_{11}V_{1}+Y_{12}V_{2}\qquad I_{2}=Y_{21}V_{1}+Y_{22}V_{2}\qquad {\text{with}}\qquad Y_{12}=Y_{21}} من الممكن دائمًا تمثيل لوحة باي المقاومة كمنفذين. ويكون التمثيل بسيطًا للغاية باستخدام معاملات السماحية كما يلي: Y21=1RzY11=1Rx+1RzY22=1Ry+1Rz{\displaystyle Y_{21}={\frac {1}{R_{z}}}\qquad Y_{11}={\frac {1}{R_{x}}}+{\frac {1}{R_{z}}}\qquad Y_{22}={\frac {1}{R_{y}}}+{\frac {1}{R_{z}}}}

معايير القبول لـ pi-pad

المعادلات السابقة قابلة للعكس بشكل بديهي، ولكن إذا لم يكن الفقد كافيًا، فسيكون لبعض مكونات وسادة باي مقاومات سالبة. Rz=1Y21Rx=1Y11-Y21Ry=1Y22-Y21{\displaystyle R_{z}={\frac {1}{Y_{21}}}\qquad R_{x}={\frac {1}{Y_{11}-Y_{21}}}\qquad R_{y}={\frac {1}{Y_{22}-Y_{21}}}\,}

في الحالة العامة، يتم تحديد معلمات المعاوقة من المتطلبات.

لأن الوسادة مصنوعة بالكامل من المقاومات، يجب أن يكون لها حد أدنى معين من الفقد لمطابقة المصدر والحمل إذا لم يكونا متساويين.

يتم تحديد الحد الأدنى للخسارة بواسطة [ 4 ]لossمأنان=20سجل10(ρ-1+ρ)أينρ=الأعلى[ZS،Zحمولة]مين[ZS،Zحمولة]{\displaystyle \mathrm {Loss_{min}} =20\log _{10}\left({\sqrt {\rho -1}}+{\sqrt {\rho }}\right)\,\quad {\text{where}}\quad \rho ={\frac {\max[Z_{S},Z_{\text{Load}}]}{\min[Z_{S},Z_{\text{Load}}]}}}

على الرغم من أن المطابقة السلبية ثنائية المنافذ يمكن أن يكون لها فقد أقل، إلا أنه إذا كان الأمر كذلك فلن يكون من الممكن تحويلها إلى وسادة مخفف مقاومة. أ=10-لoss/20Z11=ZS1+أ21-أ2Z22=Zحمولة1+أ21-أ2Z21=2أZSZحمولة1-أ2{\displaystyle A=10^{-\mathrm {Loss} /20}\qquad Z_{11}=Z_{S}{\frac {1+A^{2}}{1-A^{2}}}\qquad Z_{22}=Z_{\text{Load}}{\frac {1+A^{2}}{1-A^{2}}}\qquad Z_{21}=2{\frac {A{\sqrt {Z_{S}Z_{\text{Load}}}}}{1-A^{2}}}}

بمجرد تحديد هذه المعايير، يمكن تنفيذها كلوحة T أو لوحة pi كما هو موضح أعلاه.
