تركيب حربة

يُعدّ تركيب الحربة ( بشكل أساسي كطريقة للتثبيت الميكانيكي، مثل تركيب عدسة على كاميرا باستخدام حامل عدسة متوافق ) أو موصل الحربة (للاستخدامات الكهربائية) آلية تثبيت تتكون من جانب أسطواني ذكر مزود بواحد أو أكثر من المسامير الشعاعية، ومستقبل أنثوي مزود بفتحة (فتحات) متطابقة على شكل حرف L، ونابض ( نوابض) لتثبيت الجزأين معًا. تأخذ الفتحات شكل حرف L كبير مع امتداد (جزء قصير لأعلى في نهاية الذراع الأفقي)؛ ينزلق المسمار في الذراع الرأسي لحرف L، ويدور عبر الذراع الأفقي، ثم يدفعه النابض لأعلى قليلاً داخل الامتداد الرأسي القصير؛ لا يعود الموصل حرًا في الدوران إلا إذا تم دفعه لأسفل باتجاه النابض حتى يخرج المسمار من الامتداد.

يُعد تركيب الحربة هو تركيب المصباح القياسي في المملكة المتحدة وفي العديد من البلدان التي كانت أعضاء في الإمبراطورية البريطانية بما في ذلك أستراليا وهونغ كونغ وفيجي ^{[ 1} ] والهند وباكستان وسريلانكا وأيرلندا ونيوزيلندا وأجزاء من الشرق الأوسط وأفريقيا ^، وتاريخيًا في فرنسا واليونان .

لربط الجزأين، تُحاذى الدبابيس الموجودة على الجزء الذكري مع الفتحات الموجودة على الجزء الأنثوي، ثم يُضغط الجزآن معًا. بمجرد وصول الدبابيس إلى أسفل الفتحة، يُدار أحد الجزأين أو كلاهما بحيث ينزلق الدبوس على طول الذراع الأفقي للجزء الذكري حتى يصل إلى الجزء المزخرف. بعد ذلك، يدفع الزنبرك الموصل الذكري لأعلى داخل الجزء المزخرف لتثبيت الدبوس في مكانه. يمكن للمستخدم المتمرس توصيلهما بسرعة، وعلى عكس موصلات البراغي، فإنهما لا يتعرضان لتلف السن اللولبي. لفصل الجزأين، يُضغط الجزآن معًا لتحريك الدبوس خارج الجزء المزخرف مع تدويرهما في الاتجاه المعاكس لاتجاه التوصيل، ثم يُسحبان للفصل.

تستمد الوصلة قوتها من قوة المسامير والفتحات على شكل حرف L، بالإضافة إلى قوة الزنبرك. ولانفصالها بشكل غير مقصود، يجب أن تنكسر المسامير، أو أن يتشوه الغلاف الذي ينزلق فيه الموصل أو يتمزق بدرجة كافية لتحرير المسامير، أو أن يتعطل الزنبرك مما يسمح بدفع الموصل للأسفل ودورانه - على سبيل المثال بسبب الاهتزاز.

من الممكن الضغط على الموصل وتدويره، ولكن ليس بالقدر الكافي للتثبيت والقفل؛ سيبقى في مكانه مؤقتًا، ولكن من المحتمل جدًا حدوث فصل عرضي.

تُستخدم موصلات الحربة الكهربائية في نفس التطبيقات التي تُستخدم فيها الموصلات الأخرى، لنقل الطاقة أو الإشارات. تتميز موصلات الحربة بسرعة توصيلها مقارنةً بالتوصيلات اللولبية، وبثباتها العالي مقارنةً بالتوصيلات الضاغطة، كما أنها أكثر مقاومة للاهتزاز من كلا النوعين. يمكن استخدامها لتوصيل كابلين، أو لتوصيل كابل بموصل على لوحة جهاز ما.

يتكون نظام التوصيل عادةً من منحدرين من نوع بايونيت مُصنّعين على الجانب الخارجي لموصل المقبس، ومسمارين من الفولاذ المقاوم للصدأ مثبتين داخل صامولة التوصيل الخاصة بموصل القابس. تستخدم عدة أنواع من موصلات الكابلات الكهربائية، بما في ذلك كابلات الصوت والفيديو والبيانات ، موصلات بايونيت. ومن الأمثلة على ذلك موصلات BNC و C و ST . (يختلف موصل BNC عن الوصف الوارد في هذه المقالة، حيث أن الموصل الذكري، وليس الأنثوي، يحتوي على الفتحات والزنبرك).

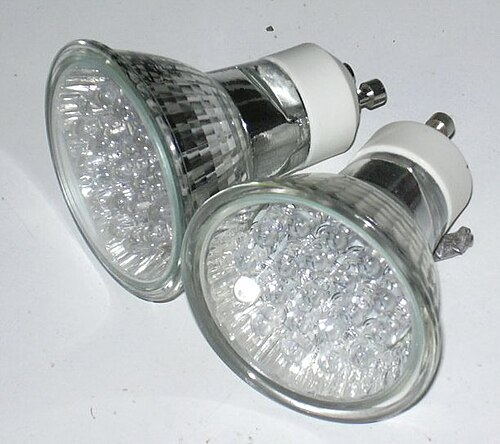

تتشابه طريقة توصيل مصابيح GU-10، الشائعة الاستخدام مع مصابيح الهالوجين ومصابيح LED الصغيرة، إلا أن دبابيس التثبيت تُركّب في نهاية المصباح وتُستخدم أيضًا كوصلات كهربائية. هذه الدبابيس أسطوانية الشكل، لكن أطرافها ذات قطر أكبر، ما يُشبه حرف T عند النظر إليها من الجانب. يحتوي المقبس على فتحتين تُشبهان ثقوب المفاتيح المنحنية، ولكل منهما ثقوب في أحد طرفيها مُصممة لاستقبال أطراف الدبابيس. يُركّب المصباح في المقبس بوضع الدبابيس في الثقوب وتدويرها باتجاه عقارب الساعة. تجدر الإشارة إلى أنه، على عكس تركيبات الحربة التقليدية، تعمل نوابض التثبيت جانبيًا على الدبابيس، لذا لا حاجة للضغط الداخلي لتثبيت المصباح في المقبس. تتوفر تركيبات GU-10 بنسخة مقاومة للحرارة لاستخدامها مع مصابيح الهالوجين التي تُولّد حرارة.

ربما يعود أول استخدام موثق لهذا النوع من التركيبات (بدون تسمية "الحربة") إلى الجزري في القرن الثالث عشر، حيث استخدمه لتثبيت الشموع في ساعاته الشمعية. ^{[ 2 ]} لاحقًا، استُخدم هذا النوع من التركيبات للجنود الذين احتاجوا إلى تثبيت الحراب بسرعة على نهايات بنادقهم ، ومن هنا جاءت التسمية.

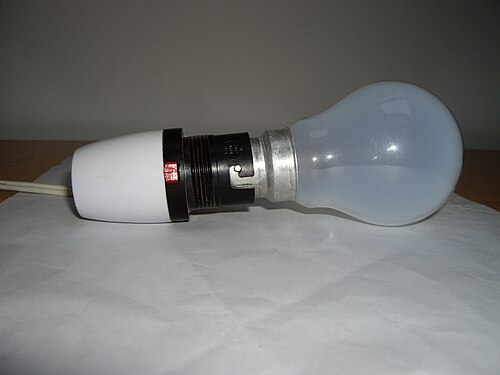

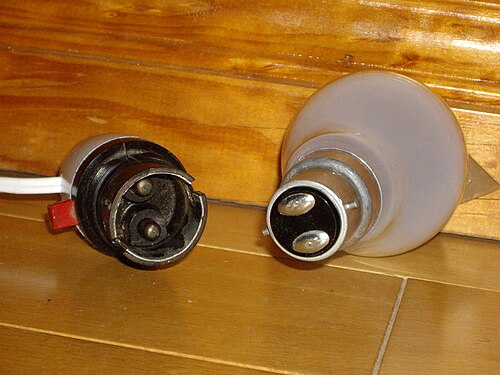

يُعدّ تركيب المصباح ذي القاعدة الحربة هو التركيب القياسي في العديد من الدول التي كانت جزءًا من الإمبراطورية البريطانية ، بما في ذلك المملكة المتحدة ، وأستراليا ، والهند ، وأيرلندا ، ونيوزيلندا ، وهونغ كونغ ، بالإضافة إلى أجزاء من الشرق الأوسط وأفريقيا (باستثناء كندا ، التي تستخدم بشكل أساسي قواعد إديسون اللولبية، إلى جانب الولايات المتحدة والمكسيك ) . الحجم القياسي هو B22d-2، ويُشار إليه غالبًا في سياق الإضاءة باسم BC أو B22. تستخدم التركيبات القديمة في بعض الدول الأخرى، بما في ذلك فرنسا واليونان ، هذه القاعدة. طُوّرت هذه القاعدة لأول مرة من قِبل شركة سانت جورج لين فوكس-بيت في المملكة المتحدة، وحسّنتها شركة براش إلكتريك منذ أواخر سبعينيات القرن التاسع عشر. تحتوي المصابيح القياسية على دبوسين على جانبي القاعدة؛ ^{[ 3 ] [ 4 ]} ومع ذلك، تحتوي بعض المصابيح المتخصصة على ثلاثة دبابيس (يُشار إلى القاعدة بـ B22d-3) لمنع استخدامها في تركيبات الإضاءة المنزلية. تُستخدم المصابيح ثلاثية الأطراف في مصابيح الشوارع الزئبقية ومصابيح التوهج الناري في بعض الطرازات القديمة من السخانات الإشعاعية الكهربائية . كما استخدمت عربات السكك الحديدية القديمة في المملكة المتحدة قاعدة مصباح ثلاثية الأطراف للحد من السرقة. وتُعد المصابيح ذات قاعدة الحربة شائعة جدًا في جميع أنحاء العالم في التطبيقات التي قد تؤدي فيها الاهتزازات إلى ارتخاء المصابيح ذات القاعدة اللولبية، مثل إضاءة السيارات والمؤشرات الصغيرة الأخرى ، وفي العديد من المصابيح اليدوية . وفي العديد من البلدان الأخرى، تُستخدم قاعدة إديسون اللولبية (E) للإضاءة.

قد تحتوي بعض المصابيح على أطراف توصيل منحرفة قليلاً لضمان إمكانية تركيبها في اتجاه واحد فقط، على سبيل المثال مصباح الإشارة الخلفي للسيارة 1157 الذي يحتوي على خيطين مختلفين ليعمل كمصباح إشارة خلفي ومصباح فرامل. في هذا المصباح، يتميز كل خيط بسطوع مختلف ويتصل بنقطة توصيل منفصلة في أسفل القاعدة؛ وتتموضع نقطتا التوصيل بشكل متناظر حول محور القاعدة، لكن أطراف التوصيل منحرفة بحيث لا يمكن تركيب المصباح إلا في الاتجاه الصحيح. تستخدم المصابيح الأحدث قاعدة إسفينية يمكن تركيبها في أي اتجاه دون أي تعقيدات. تحتوي بعض المصابيح ذات الأغراض الخاصة، مثل مصابيح الأشعة تحت الحمراء، على 3 أطراف تفصل بينها زاوية 120 درجة لمنع استخدامها في أي مقبس آخر غير المقبس المخصص لها.

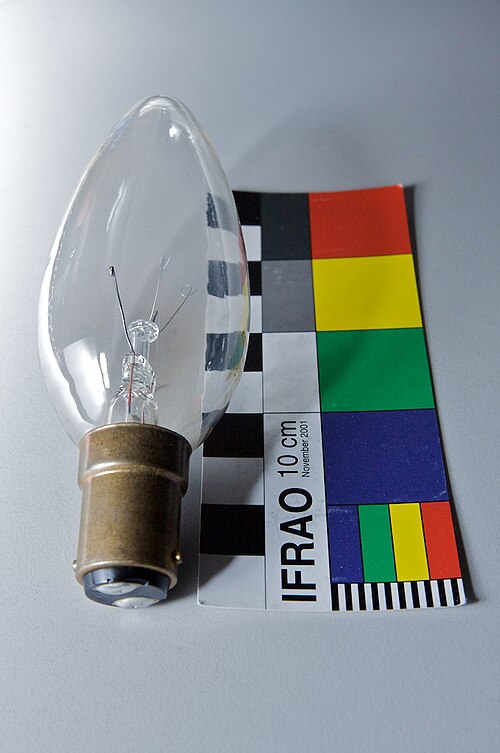

غالبًا ما يُختصر اسم قاعدة أو غطاء المصباح ذي الحربة إلى BA، ويُتبع ذلك عادةً برقم. يشير الرقم إلى قطر القاعدة (على سبيل المثال، BA22 هو  مصباح ذو غطاء حربة بقطر 22 مم).  ويمكن الإشارة إلى BA15، وهو مصباح ذو قاعدة بقطر 15 مم، بالاختصار SBC اختصارًا لـ "غطاء حربة صغير". يُحدد الحرف الصغير s أو d ما إذا كان المصباح يحتوي على موصل واحد أو موصلين. تتعلق البيانات الواردة في الجدول أدناه بمعيار IEC 60061 "أغطية وحوامل المصابيح مع أجهزة القياس للتحكم في قابلية التبادل والسلامة" ^{[ 5 ]} ومعيار DIN 49xxx . ^{[ أ ]}

هذه هي الأحجام المتوفرة في المملكة المتحدة: ^{[ 7 ]}

Of these, only the BC (BA22d, often abbreviated as B22) is widely used in homes. Formerly, some linear fluorescent lamps in the UK used BA22d end caps, owing to material shortages arising from the Second World War, which prevented the development of the bi-pin cap design that was becoming commonplace elsewhere in the world; notably, in the United States. Production of these lamps continued until the early 1980s, although manufacturers had produced adaptors that permitted bi-pin lamps being used in older luminaires (equipped with bayonet lamp holders) since the 1960s. The BA20d (sometimes called a Bosch fitting) was once a common automotive (twin filament) headlamp fitting but has largely been superseded by more modern, higher-rated H-series sockets and is only used for some lower-powered applications such as combined automotive tail and stop lamps.

In Japan, the JIS C 8310 “hook ceiling” bayonet mount is quite common. It is designed to both provide power and carry the weight of a lamp. A similar concept existed in BS 7001 as the slide-in “luminaire-supporting coupler” (LSC), but its prominence is unknown.

Many cameras with interchangeable lenses use a bayonet lens mount to allow lenses to be changed rapidly and locked accurately in position. Camera lens mounts usually employ stronger flattened tabs rather than pins, though their function is the same.

A bayonet mount is often used to mate a cylinder with a base in cylindrical packaging such as that for CD spindles.

The bayonet mount was used by the Maya Civilization during the Late Classic period of their culture. There is material evidence such as the Río Azul chocolatera, found in the royal tomb #19 of that pre-Hispanic city, which used a very sophisticated screw cap system for the 5th century AD. The vessel was found in 1984.^[8]
