تشنغدو WZ-10

📅 آخر تحديث: ١٩ يوليو ٢٠٢٦
✍️ نُشر في: ١٩ يوليو ٢٠٢٦
📷 يحتوي على 6 صور
الموسوعة الحرة

وينغ لونغ-10 ( بالصينية :翼龙-10 ؛ بينيين : Yìlóng-10 ، والمعنى الحرفي: التنين المجنح، والتسمية العسكرية WZ-10 ) هي سلسلة من المركبات الجوية غير المأهولة من نوع الطائرات عالية الارتفاع طويلة المدى (HALE)، وتتميز ببعض خصائص التخفي. اعتبارًا من عام 2017[ 1 ] يتم تطويرها من قبل مجموعة تشنغدو لصناعة الطائرات لمهام الاستطلاع والضربات الدقيقة.

كانت تُعرف سابقًا باسم Wind Shadow ( بالصينية :风影؛ بينيين : Fēng yǐng ) [ 2 ] و Cloud Shadow ( بالصينية :云影؛ بينيين : Yún yǐng )، وتتميز منصة الطائرات بدون طيار بتكوينات مختلفة وهي مصممة لكل من الجيش الصيني وعملاء التصدير.

تاريخ

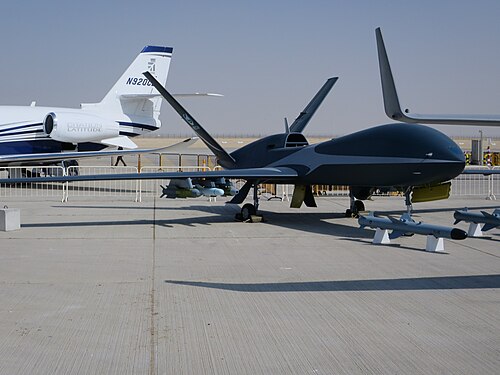

طائرة AVIC Cloud Shadow بدون طيار في معرض دبي للطيران 2017

في عام 2007، عرضت مجموعة تشنغدو لصناعة الطائرات طائرة " سكاي وينغ 3" ( بالصينية :天翼III ؛ بينيين : Tiānyì-3 )، وهي طائرة مسيّرة تكتيكية عالية السرعة والارتفاع، وذلك في معرض باريس الدولي السابع والأربعين للفضاء . تشبه هذه الطائرة المسيّرة ظاهريًا طائرة "أفينجر" من شركة "جنرال أتوميكس" ، التي كانت قيد التطوير آنذاك. [ 3 ] ووفقًا للشركة المصنّعة، يبلغ ارتفاع تحليق الطائرة 15 كيلومترًا وسرعتها 750 كيلومترًا في الساعة، ومدة طيرانها 6 ساعات. [ 4 ] وفي عام 2014، أُعيد تسمية "سكاي وينغ 3" إلى "ويند شادو"، مع تصميم جديد بمحركين ومدة طيران أطول، بالإضافة إلى خصائص التخفي. [ 3 ] [ 5 ]

تم عرض طائرة "ويند شادو"، التي صممتها وبنتها شركة تشنغدو لصناعة الطائرات للخدمة في القوات الجوية لجيش التحرير الشعبي ، لأول مرة في معرض تشوهاي الجوي لعام 2014 .

تم الكشف عن نسخة موجهة للتصدير تُسمى "كلاود شادو" [ 2 ] في معرض تشوهاي الجوي عام 2016. [ 6 ] ويكمن الاختلاف الرئيسي بين "ويند شادو" و"كلاود شادو" في المحرك. تتميز "ويند شادو" بمحركين وفوهة خفية، وتعمل بمحرك توربيني مروحي . أما "كلاود شادو" فتتميز بمحرك نفاث توربيني واحد دون أي غطاء خفي للفوهة. [ 5 ]

في عام 2018، أطلقت إدارة الأرصاد الجوية الصينية مشروع هايان، وهو تجربة رصد جوي. وتستخدم الإدارة طائرة "ويند شادو" لمراقبة تحركات الأعاصير. ولاحظ مراقبون عسكريون أن "ويند شادو" تُعرف أيضاً باسم "وينغ لونغ-10"، وهي طائرة بدون طيار من إنتاج مجموعة تشنغدو لصناعة الطائرات، مع العلم أن سلسلة "وينغ لونغ " كانت تضم سابقاً طائرات بدون طيار تعمل بمحركات توربينية مروحية فقط . [ 5 ]

طائرة وينغ لونغ-10 التابعة لجيش التحرير الشعبي الصيني تحلق فوق بحر الصين الشرقي

في مايو 2024، شوهدت الطائرة وهي تحلق فوق بحر الصين الشرقي ، بالقرب من جزيرة أوكيناوا . [ 7 ]

تصميم

صفات

بحسب موقع GlobalSecurity.org ، فإن طراز Wind Shadow ذو المحركين مصمم للخدمة المحلية لجيش التحرير الشعبي الصيني، بينما طراز Cloud Shadow موجه للتصدير. [ 8 ]

صُنعت أجنحة الطائرة المسيّرة وجسمها وذيلها من مواد مركبة. يتناقص قطر مقدمة الطائرة تدريجيًا نحو الخلف، مع وجود فتحة تهوية فوق خطها الظهري. وتحيط بهذه الفتحة زعانف رأسية مائلة للخارج. صُمم هذا الشكل لتقليل المقطع العرضي الراداري.

تُقدَّم الطائرة المسيّرة بنسختين: نسخة قتالية ونسخة استطلاع ومراقبة واستخبارات. تأتي النسخة القتالية مزودة بمجموعة متنوعة من الأسلحة لمهاجمة الأهداف الأرضية. أما نسخة الاستطلاع والمراقبة، فتُزوَّد بحمولات لمساعدة القوات المسلحة في مهام مثل الاستطلاع وتقييم ساحة المعركة والمراقبة والرصد.

يتألف كل نظام طائرات بدون طيار من طراز "ويند شادو" من ثلاث طائرات بدون طيار، متصلة بمحطة تحكم أرضية واحدة، وحمولات هجومية. ويمكن لمحطة التحكم الأرضية لطائرات "ويند شادو" بدون طيار، من خلال تكوينها، التحكم في ثلاث طائرات بدون طيار لتنفيذ عملياتها في وقت واحد، كما يمكن تهيئة استخدام الطائرات بدون طيار بمرونة وفقًا لاحتياجات المستخدم. في وضع التشغيل اليدوي، يرسل المشغل أوامر المهمة إلى الطائرة عبر وصلة البيانات. وتتمتع الطائرة بدون طيار بقدرة على الطيران الذاتي.

الأسلحة

تحتوي الطائرة المسيرة على ست نقاط تعليق، ثلاث على كل جناح، لتركيب الأسلحة. بوزن إقلاع يبلغ 3200  كجم وقدرة حمولة تصل إلى 400  كجم، يمكن تجهيز الطائرة المسيرة بقنبلة  موجهة بنظام تحديد المواقع العالمي (GPS) من طراز CS/BBM3 (YL-12) زنة 50 كجم، وصاروخ جو-أرض من طراز بلو آرو، وقنبلة  موجهة بدقة من طراز GB-4 زنة 100 كجم، وصواريخ كروز خفيفة. [ 1 ] [ 9 ]

المحركات

يتم تشغيل طائرة كلاود شادو بواسطة محرك توربيني نفاث واحد من طراز WP-11C، [ 6 ] أو محرك واحد من طراز ZF850 بوزن طن واحد، [ 10 ] [ 11 ] أو اختيارياً بواسطة محركين توربينيين مروحيين من طراز AFE-50E. [ 12 ]

تتميز مركبة "ويند شادو" بمحركين توربينيين من طراز WS-500، وفوهات المحركين مخفية داخل هيكل المركبة بتقنية التخفي. إضافةً إلى ذلك، تم تركيب مظلة تباطؤ بين فوهات المحركين. [ 6 ]

تتمتع الطائرة بقدرة على التحليق لمدة 20 ساعة بسرعة طيران تبلغ 330 عقدة. [ 13 ]

المتغيرات

Sky Wing III ( الصينية :天翼III )
نموذج أولي مبكر لـ Wing Loong-10. مركبة جوية تكتيكية بدون طيار عالية السرعة وعالية الارتفاع. تم الكشف عنها في معرض باريس الدولي السابع والأربعين للفضاء عام 2007. [ 3 ]
ظل الريح ( بالصينية :风影)
نموذج أولي عسكري صيني محلي الصنع لطائرة وينغ لونغ-10 بدون طيار. تتميز بتصميمها الشبح، ومحركيها التوربينيين المروحيين ، وسرعتها العالية، وارتفاعها الشاهق، وقدرتها على التحليق لفترات طويلة. تم الكشف عنها في عام 2014. [ 5 ]
ظل السحابة ( الصينية :云影)
نموذج أولي للتصدير من طراز وينغ لونغ-10. يتميز بخصائص التخفي، ومحرك واحد (محركان اختياريان)، ومحرك نفاث توربيني ، وسرعة عالية، وقدرة على التحليق على ارتفاعات عالية، ومدى طيران متوسط. تم الكشف عنه في عام 2016. [ 6 ]
طائرة وينغ لونغ-10 بي في معرض تشوهاي الجوي بالصين 2022
وينغ لونغ-10
تم إطلاق نسخة مُنتجة بكميات كبيرة للتصدير، في 2 أغسطس 2020، في رحلة تجريبية لكشف الأعاصير. [ 14 ] [ 15 ] [ 16 ] [ 17 ] [ 18 ]
وينغ لونغ-10أ
تم الكشف عن النسخة المخصصة للتصدير في معرض تشوهاي الجوي 2022. [ 19 ]
وينغ لونغ-10ب
تم الكشف عن النسخة المخصصة للتصدير في معرض تشوهاي الجوي 2022. [ 19 ]
WZ-10 ( الصينية :无侦-10 ; بينيين : Wú zhēn-Shí ; مضاءة ' unmanned recon-10 ' )
التسمية العسكرية الصينية. منصة استطلاع للحرب الإلكترونية. تم الكشف عنها في معرض تشوهاي الجوي 2022. [ 20 ]

المشغلون

 الصين
 المملكة العربية السعودية

المواصفات (ظل السحاب)

طائرة AVIC Cloud Shadow تعرض أسلحتها

البيانات من المصنع العسكري [ 23 ]

الخصائص العامة

  • الطاقم: لا يوجد
  • الطول: 9  أمتار (29  قدمًا و6  بوصات)
  • طول الجناح: 20  متراً (65  قدماً و7  بوصات)
  • الارتفاع: 3.66  متر (12  قدم 0  بوصة)
  • الوزن الفارغ: 2300  كجم (5071  رطلاً)
  • أقصى وزن للإقلاع: 3200  كجم (7055  رطلاً)
  • محطة توليد الطاقة: محرك نفاث توربيني واحد من طراز WP-11C أو ZF850 [ 10 ] ، بقوة دفع 9.8 كيلو نيوتن (2200 رطل).
  • محطة توليد الطاقة: محركان توربينيان من طراز AEF-50E [ 12 ] ، بقوة دفع 4.90 كيلو نيوتن (1102 رطل) لكل منهما

أداء

  • سرعة الإبحار: 620  كم/ساعة (390  ميل/ساعة، 330  عقدة)
  • القدرة على التحمل: 20 ساعة [ 10 ] [ 11 ]
  • سقف الخدمة: 15000  متر (49000  قدم)

التسليح
