توربيني مروحي

رسم متحرك للمحرك التوربيني المروحي، يوضح تدفق الهواء ودوران الشفرات.
رسم متحرك لمروحة توربينية ذات بكرتين ونسبة تجاوز عالية

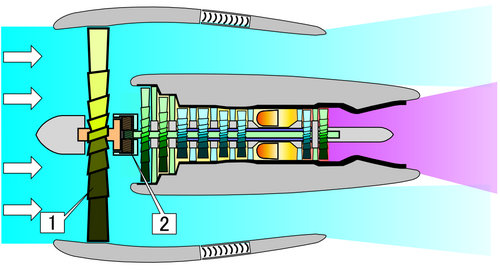

  1. بكرة ضغط منخفض
  2. بكرة ضغط عالٍ
  3. المكونات الثابتة

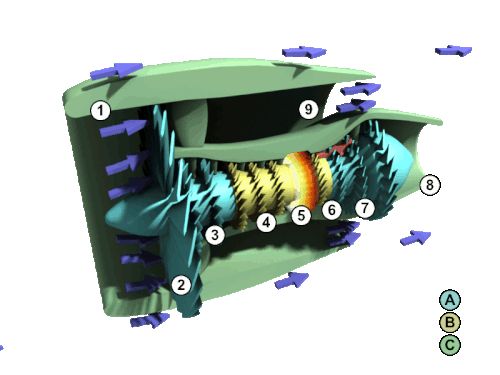

  1. غطاء المحرك
  2. معجب
  3. ضاغط منخفض الضغط
  4. ضاغط عالي الضغط
  5. غرفة الاحتراق
  6. توربين عالي الضغط
  7. توربين منخفض الضغط
  8. فوهة أساسية
  9. فوهة المروحة

المحرك التوربيني المروحي، أو المحرك النفاث المروحي، هو نوع من المحركات النفاثة التي تعمل بالهواء، ويُستخدم على نطاق واسع في دفع الطائرات . كلمة "توربيني مروحي" هي اختصار لتقنية الجيل السابق من المحركات النفاثة التوربينية، بالإضافة إلى مرحلة المروحة الإضافية. يتكون هذا المحرك من محرك توربيني غازي يُضيف طاقة حركية للهواء المارّ من خلاله عن طريق حرق الوقود، [ 1 ] ومروحة أنبوبية تعمل بالطاقة الناتجة عن التوربين الغازي لدفع الهواء إلى الخلف. بينما يمرّ كل الهواء الذي يسحبه المحرك النفاث التوربيني عبر غرفة الاحتراق والتوربينات، فإن جزءًا من الهواء الداخل إلى غلاف المحرك في المحرك التوربيني المروحي يتجاوز هذه المكونات. يمكن اعتبار المحرك التوربيني المروحي بمثابة محرك نفاث توربيني يُستخدم لتشغيل مروحة أنبوبية، حيث يُساهم كلاهما في توليد قوة الدفع .

تُعرف نسبة تدفق كتلة الهواء المتجاوز لقلب المحرك إلى تدفق كتلة الهواء المار عبره بنسبة التجاوز . يُنتج المحرك قوة الدفع من خلال مزيج من هذين الجزأين يعملان معًا. تُعرف المحركات التي تستخدم قوة دفع نفاثة أكبر مقارنةً بقوة دفع المروحة باسم المحركات التوربينية المروحية ذات نسبة التجاوز المنخفضة ؛ وعلى العكس، تُعرف تلك التي تتميز بقوة دفع مروحة أكبر بكثير من قوة الدفع النفاثة باسم المحركات ذات نسبة التجاوز العالية . معظم محركات الطائرات النفاثة التجارية المستخدمة حاليًا هي من نوع نسبة التجاوز العالية، [ 2 ] [ 3 ] بينما معظم محركات الطائرات المقاتلة الحديثة من نوع نسبة التجاوز المنخفضة. [ 4 ] [ 5 ] تُستخدم الحارقات اللاحقة في المحركات التوربينية المروحية ذات نسبة التجاوز المنخفضة، حيث يتم خلط الهواء المتجاوز مع الهواء المار عبر قلب المحرك قبل الحارق اللاحق.

تحتوي المحركات التوربينية المروحية الحديثة إما على مروحة كبيرة أحادية المرحلة أو مروحة أصغر متعددة المراحل. وقد جمع تصميم مبكر بين توربين منخفض الضغط ومروحة في وحدة واحدة مثبتة في الخلف.

مبادئ

رسم تخطيطي يوضح تركيب محرك توربيني مروحي حديث ثنائي البكرات في غلاف المحرك. بكرة الضغط المنخفض ملونة باللون الأزرق وبكرة الضغط العالي باللون البرتقالي.

تم اختراع المحرك التوربيني المروحي لتحسين استهلاك الوقود في المحرك النفاث التوربيني. ويتحقق ذلك عن طريق دفع كمية أكبر من الهواء، مما يزيد من كتلة الهواء النفاث ويقلل من سرعته مقارنةً بالمحرك النفاث التوربيني. ويتم ذلك بإضافة مروحة أنبوبية .

تصوّر فرانك ويتل سرعات طيران تصل إلى 500  ميل في الساعة في براءة اختراعه البريطانية رقم 471,368 الصادرة في مارس 1936 بعنوان "تحسينات متعلقة بدفع الطائرات"، حيث وصف فيها المبادئ الكامنة وراء المحرك التوربيني المروحي [ 6 على الرغم من أنه لم يُطلق عليه هذا الاسم آنذاك. وبينما يستخدم المحرك النفاث التوربيني الغاز الناتج عن دورته الديناميكية الحرارية كقوة دافعة، إلا  أن هناك عيبين في هذا التصميم بالنسبة لسرعات الطائرات التي تقل عن 500 ميل في الساعة، وقد عالجهما المحرك التوربيني المروحي.

أولًا، تزداد الطاقة اللازمة لتوليد قوة دفع معينة مع ازدياد سرعة هواء العادم، لذا يمكن تحسين الكفاءة بتوجيه الطاقة لدفع كميات أكبر من الهواء بسرعات أقل من سرعة قلب المحرك. يحقق المحرك التوربيني المروحي ذلك باستخدام توربين إضافي لتشغيل مروحة موجهة تدفع الهواء متجاوزةً قلب المحرك. ومع انخفاض قوة الدفع الناتجة عن الفوهة الساخنة، يأتي معظم الدفع الآن من التدفق الكتلي الكبير للهواء المتجاوز منخفض السرعة، مما يوفر نفس قوة الدفع مع انخفاض استهلاك الوقود النوعي.

تتمثل العقوبة الأخرى في محاولة تحسين الكفاءة الحرارية للمحرك عن طريق زيادة نسبة الضغط ودرجة حرارة التوربين. يؤدي ذلك إلى زيادة مماثلة في الضغط ودرجة الحرارة في قناة العادم، مما ينتج عنه سرعة غاز أعلى من فوهة الدفع (وطاقة حركية أعلى وهدر أكبر للوقود). تأتي هذه الزيادة في الكفاءة الحرارية على حساب انخفاض كفاءة الدفع، مما ينتج عنه في المحصلة النهائية انخفاض في الكفاءة الإجمالية. بعبارة أخرى، تُفقد استقلالية الكفاءتين الحرارية والدفعية، كما هو الحال في محرك المكبس/المروحة الذي سبق المحرك النفاث التوربيني. [ 7 ] في المقابل، يعتبر روث [ 8 ] استعادة هذه الاستقلالية أهم ميزة في المحرك التوربيني المروحي، والتي تسمح باختيار قوة الدفع النوعية بشكل مستقل عن دورة مولد الغاز.

المادة العاملة في الدورة الديناميكية الحرارية هي الكتلة الوحيدة التي يتم تسريعها لتوليد قوة الدفع في المحرك النفاث التوربيني، وهو ما يمثل قيدًا خطيرًا (استهلاكًا عاليًا للوقود) للطائرات التي تقل سرعتها عن سرعة الصوت. عند الطيران بسرعات دون سرعة الصوت، يجب تقليل سرعة النفاث الدافع نظرًا للتكلفة المترتبة على توليد قوة الدفع. تُستهلك الطاقة اللازمة لتسريع الغاز داخل المحرك (زيادة الطاقة الحركية) بطريقتين: الأولى، من خلال إحداث تغيير في الزخم (أي قوة)، والثانية، من خلال توليد دوامة هوائية تُعد نتيجة حتمية لتوليد قوة الدفع بواسطة محرك تنفس الهواء [ 9 ] (أو المروحة). يمكن تقليل سرعة الدوامة الهوائية، والوقود المحترق لتوليدها، مع الحفاظ على قوة الدفع المطلوبة، عن طريق زيادة الكتلة المُسرّعة. يقوم المحرك التوربيني المروحي بذلك عن طريق نقل الطاقة المتوفرة داخل المحرك، من مولد الغاز، إلى مروحة أنبوبية تُنتج كتلة ثانية إضافية من الهواء المُسرّع.

يؤدي انتقال الطاقة من قلب التوربين إلى هواء التجاوز إلى دخول غاز ذي ضغط ودرجة حرارة منخفضين إلى فوهة قلب التوربين (سرعة عادم منخفضة)، ودخول هواء التجاوز ذي الضغط ودرجة الحرارة المرتفعين الناتجين عن المروحة إلى فوهة المروحة. وتعتمد كمية الطاقة المنتقلة على مقدار ارتفاع الضغط الذي صُممت المروحة لإنتاجه (نسبة ضغط المروحة). ويعتمد أفضل تبادل للطاقة (أقل استهلاك للوقود) بين التدفقين، ومقارنة سرعات النفث، على كفاءة عملية الانتقال، والتي بدورها تعتمد على الفاقد في التوربين والمروحة. [ 10 ]

يتميز تدفق المروحة بسرعة عادم أقل، مما يُنتج قوة دفع أكبر بكثير لكل وحدة طاقة ( قوة دفع نوعية أقل ). يُساهم كلا تيارَي الهواء في قوة الدفع الإجمالية للمحرك. يزيد الهواء الإضافي لتيار التجاوز من مقاومة الهواء في أنبوب سحب الهواء، ولكن لا تزال هناك زيادة ملحوظة في قوة الدفع الصافية. يمكن جعل سرعة العادم الفعالة الإجمالية لنفاثَي العادم أقرب إلى سرعة طيران طائرة دون سرعة الصوت العادية، وبالتالي تقترب من كفاءة فرود المثالية . يُسرّع المحرك التوربيني المروحي كتلة أكبر من الهواء ببطء، مقارنةً بالمحرك التوربيني النفاث الذي يُسرّع كمية أقل من الهواء بسرعة أكبر، وهي طريقة أقل كفاءة لتوليد نفس قوة الدفع (انظر قسم الكفاءة أدناه).

تُعرف نسبة تدفق كتلة الهواء المتجاوز لقلب المحرك إلى تدفق كتلة الهواء المار عبره بنسبة التجاوز . تُعرف المحركات ذات قوة الدفع النفاث الأكبر مقارنةً بقوة دفع المروحة باسم المحركات التوربينية المروحية ذات نسبة التجاوز المنخفضة ، بينما تُعرف تلك التي تتميز بقوة دفع مروحة أكبر بكثير من قوة الدفع النفاث باسم المحركات التوربينية المروحية ذات نسبة التجاوز العالية . معظم محركات الطائرات النفاثة التجارية المستخدمة حاليًا هي من نوع نسبة التجاوز العالية، [ 2 ] [ 3 ] بينما معظم محركات الطائرات المقاتلة الحديثة من نوع نسبة التجاوز المنخفضة. [ 4 ] [ 5 ] تُستخدم الحارقات اللاحقة في المحركات التوربينية المروحية ذات نسبة التجاوز المنخفضة في الطائرات المقاتلة.

نسبة التجاوز

نسبة التجاوز (BPR) لمحرك توربيني مروحي هي النسبة بين معدل تدفق كتلة تيار التجاوز ومعدل تدفق كتلة الهواء الداخل إلى قلب المحرك. [ 11 ] على سبيل المثال، نسبة تجاوز تبلغ 6 تعني أن كمية الهواء التي تمر عبر قناة التجاوز تزيد بستة أضعاف عن الكمية التي تمر عبر غرفة الاحتراق.

Turbofan engines are usually described in terms of BPR, which together with overall pressure ratio, turbine inlet temperature and fan pressure ratio are important design parameters. In addition BPR is quoted for turboprop and unducted fan installations because their high propulsive efficiency gives them the overall efficiency characteristics of very high bypass turbofans. This allows them to be shown together with turbofans on plots which show trends of reducing specific fuel consumption (SFC) with increasing BPR.[12] BPR can also be quoted for lift fan installations where the fan airflow is remote from the engine and doesn't flow past the engine core.

Considering a constant core (i.e. fixed pressure ratio and turbine inlet temperature), core and bypass jet velocities equal and a particular flight condition (i.e. Mach number and altitude) the fuel consumption per lb of thrust (sfc) decreases with increase in BPR. At the same time gross and net thrusts increase, but by different amounts.[13] There is considerable potential for reducing fuel consumption for the same core cycle by increasing BPR.This is achieved because of the reduction in pounds of thrust per lb/sec of airflow (specific thrust) and the resultant reduction in lost kinetic energy in the jets (increase in propulsive efficiency).[14]

If all the gas power from a gas turbine is converted to kinetic energy in a propelling nozzle, the aircraft is best suited to high supersonic speeds. If it is all transferred to a separate big mass of air with low kinetic energy, the aircraft is best suited to zero speed (hovering). For speeds in between, the gas power is shared between a separate airstream and the gas turbine's own nozzle flow in a proportion which gives the aircraft performance required. The trade off between mass flow and velocity is also seen with propellers and helicopter rotors by comparing disc loading and power loading.[15] For example, the same helicopter weight can be supported by a high power engine and small diameter rotor or, for less fuel, a lower power engine and bigger rotor with lower velocity through the rotor.

يشير مصطلح "التحويل الجانبي" عادةً إلى نقل طاقة الغاز من التوربين الغازي إلى تيار هواء جانبي لتقليل استهلاك الوقود وضوضاء المحرك النفاث. وبدلاً من ذلك، قد يكون هناك حاجة إلى محرك ذي احتراق لاحق، حيث يكون الغرض الوحيد من التحويل الجانبي هو توفير هواء التبريد. يحدد هذا الحد الأدنى لنسبة ضغط الاحتراق (BPR)، وقد أُطلق على هذه المحركات اسم "المحركات النفاثة ذات التسريب" أو "المحركات النفاثة ذات التسريب المستمر" [ 16 ] (مثل محرك General Electric YJ-101 بنسبة ضغط احتراق 0.25) و"المحركات النفاثة ذات نسبة ضغط احتراق منخفضة" [ 17 ] (مثل محرك Pratt & Whitney PW1120). كما استُخدمت نسبة ضغط احتراق منخفضة (0.2) لتوفير هامش أمان للتدفق المفاجئ، بالإضافة إلى تبريد غرفة الاحتراق اللاحق لمحرك Pratt & Whitney J58 [ 18 ] .

كفاءة

مقارنة كفاءة الدفع لمختلف تكوينات محركات التوربينات الغازية

تُعدّ المحركات المروحية الأكثر كفاءةً عند السرعات المنخفضة، بينما تُعدّ المحركات النفاثة التوربينية الأكثر كفاءةً عند السرعات العالية، أما المحركات التوربينية المروحية فتقع بينهما. وتُعتبر المحركات التوربينية المروحية الأكثر كفاءةً في نطاق السرعات من 500 إلى 1000 كم/ساعة (270 إلى 540 عقدة؛ 310 إلى 620 ميل/ساعة) ، وهي السرعة التي تعمل بها معظم الطائرات التجارية. [ 19 ] [ 20 ]

في محرك التوربين النفاث (بدون تجاوز)، يتسارع غاز العادم ذو درجة الحرارة والضغط العاليين عند تمدده عبر فوهة دافعة ، مُنتجًا بذلك كامل قوة الدفع. ويمتص الضاغط الطاقة الميكانيكية الناتجة عن التوربين. أما في تصميم التجاوز، فتُشغّل توربينات إضافية مروحة أنبوبية تُسرّع الهواء باتجاه الخلف من مقدمة المحرك. وفي تصميم التجاوز العالي، تُنتج المروحة الأنبوبية والفوهة معظم قوة الدفع. وتتشابه محركات التوربين المروحية من حيث المبدأ مع محركات التوربين المروحية ، إذ ينقل كلاهما جزءًا من طاقة غاز التوربين الغازي، باستخدام آلات إضافية، إلى تيار جانبي، مما يُقلل الطاقة المتاحة للفوهة الساخنة لتحويلها إلى طاقة حركية. وتمثل محركات التوربين المروحية مرحلة وسيطة بين محركات التوربين النفاثة ، التي تستمد كامل قوة دفعها من غازات العادم، ومحركات التوربين المروحية التي تستمد الحد الأدنى من قوة الدفع من غازات العادم (عادةً 10% أو أقل). [ 21 ] يؤدي استخلاص طاقة عمود الدوران ونقلها إلى تيار جانبي إلى خسائر إضافية يتم تعويضها بالكامل بفضل كفاءة الدفع المحسّنة. يوفر المحرك التوربيني المروحي، عند أفضل سرعة طيران له، وفورات كبيرة في استهلاك الوقود مقارنةً بالمحرك النفاث التوربيني، على الرغم من احتوائه على مكونات إضافية (توربين إضافي، وعلبة تروس، ومروحة)، وما يترتب على ذلك من خسائر خاصة به، بدلاً من فوهة المحرك النفاث التوربيني البسيطة منخفضة الخسائر. [ 22 ]

يمكن تعريف كفاءة فرود، أو الكفاءة الدافعة، على النحو التالي: ηو=21+VجVأ،{\displaystyle \eta _{f}={\frac {2}{1+{\frac {V_{j}}{V_{a}}}}},} أين

V j = سرعة النفث المكافئة للدفع،
V a = سرعة الطائرة.

قوة الدفع

بينما يستخدم محرك التوربين النفاث كامل طاقته لإنتاج قوة الدفع على شكل تيار غاز عادم ساخن وعالي السرعة، فإن هواء التجاوز البارد منخفض السرعة في محرك التوربين المروحي ينتج ما بين 30% و70% من إجمالي قوة الدفع التي ينتجها نظام التوربين المروحي. [ 23 ]

يعتمد الدفع ( F N ) الناتج عن محرك توربيني مروحي على سرعة العادم الفعالة للعادم الكلي، كما هو الحال مع أي محرك نفاث، ولكن نظرًا لوجود نفاثتين للعادم، يمكن توسيع معادلة الدفع على النحو التالي [ 24 ].Fشمال=م˙هـvهو-م˙ovo+إعادة هندسة العمليات التجارية(م˙ج)vو،{\displaystyle F_{\text{N}}={\dot {m}}_{\text{e}}v_{\text{he}}-{\dot {m}}_{\text{o}}v_{\text{o}}+{\text{BPR}}\,({\dot {m}}_{\text{c}})v_{\text{f}},} أين

م˙هـ{\displaystyle {\dot {m}}_{\text{e}}}= معدل تدفق غازات العادم الناتجة عن الاحتراق الساخن من المحرك الأساسي،
م˙o{\displaystyle {\dot {m}}_{\text{o}}}= معدل تدفق كتلة الهواء الكلي الداخل إلى المروحة التوربينية =م˙ج+م˙و{\displaystyle {\dot {m}}_{\text{c}}+{\dot {m}}_{\text{f}}}،
م˙ج{\displaystyle {\dot {m}}_{\text{c}}}= معدل تدفق كتلة الهواء الداخل إلى المحرك الأساسي،
م˙و{\displaystyle {\dot {m}}_{\text{f}}}= معدل تدفق الهواء الداخل الذي يتجاوز المحرك الأساسي،
vو{\displaystyle v_{\text{f}}}= سرعة تدفق الهواء المتجاوز حول المحرك الأساسي،
vهو{\displaystyle v_{\text{he}}}= سرعة غاز العادم الساخن الخارج من المحرك الأساسي،
vo{\displaystyle v_{\text{o}}}= سرعة تدفق الهواء الكلي الداخل = السرعة الجوية الحقيقية للطائرة،
BPR = نسبة التجاوز.

فوهات

تُعدّ أنظمة فوهات القناة الباردة والقناة الأساسية معقدة نسبيًا نظرًا لاستخدامها تدفقين منفصلين للعادم. في المحركات ذات نسبة الالتفاف العالية، تقع المروحة في قناة قصيرة بالقرب من مقدمة المحرك، وعادةً ما تحتوي على فوهة باردة متقاربة، حيث يشكّل ذيل القناة فوهة ذات نسبة ضغط منخفضة، والتي في الظروف العادية تُسبب اختناقًا، مما يُؤدي إلى أنماط تدفق فوق صوتية حول القلب. أما فوهة القلب فهي أكثر تقليدية، ولكنها تُولّد قوة دفع أقل، واعتمادًا على خيارات التصميم، مثل اعتبارات الضوضاء، قد لا تُسبب اختناقًا. [ 25 ] في المحركات ذات نسبة الالتفاف المنخفضة، قد يتحد التدفقان داخل القنوات، ويشتركان في فوهة واحدة، يُمكن تزويدها بحارق لاحق.

ضوضاء

علامات شيفرون على محرك GEnx-2B لطائرة 747-8

معظم تدفق الهواء عبر محرك التوربوفان ذي نسبة الالتفاف العالية هو تدفق جانبي منخفض السرعة: حتى عند دمجه مع عادم المحرك ذي السرعة الأعلى بكثير، فإن متوسط ​​سرعة العادم يكون أقل بكثير مما هو عليه في محرك التوربوفان النقي. يُعد ضجيج محرك التوربوفان في الغالب ضجيجًا نفاثًا ناتجًا عن سرعة العادم العالية. لذلك، فإن محركات التوربوفان أكثر هدوءًا بشكل ملحوظ من محرك نفاث نقي بنفس قوة الدفع، ولم يعد الضجيج النفاث هو المصدر الرئيسي للضوضاء. [ 26 ] ينتشر ضجيج محرك التوربوفان في اتجاه التيار عبر المدخل وفي اتجاه مجرى الهواء عبر الفوهة الرئيسية وقناة الالتفاف. تشمل مصادر الضوضاء الأخرى المروحة والضاغط والتوربين. [ 27 ]

تستخدم الطائرات التجارية الحديثة محركات ذات نسبة تجاوز عالية (HBPR) مع أنظمة عادم قصيرة ذات تدفق منفصل وغير مختلط. وينتج الضجيج عند الإقلاع بشكل أساسي عن المروحة والمحرك النفاث. [ 28 ] المصدر الرئيسي لضجيج المحرك النفاث هو الاختلاط المضطرب لطبقات القص في عادم المحرك. تحتوي طبقات القص هذه على عدم استقرار يؤدي إلى دوامات شديدة الاضطراب تولد تقلبات الضغط المسؤولة عن الصوت. وللحد من الضجيج المصاحب لتدفق المحرك النفاث، سعت صناعة الطيران إلى تعطيل اضطراب طبقات القص وتقليل الضجيج الكلي الناتج. [ 29 ]

قد ينشأ ضجيج المروحة من تفاعل دوامات شفرات المروحة مع مجال الضغط الناتج عن ريش الجزء الثابت عند مخرج المروحة. ويمكن تقليله عن طريق توفير مسافة محورية كافية بين الحافة الخلفية للشفرة ومدخل الجزء الثابت. [ 30 ] عند سرعات المحرك العالية، كما هو الحال عند الإقلاع، تُنتج الموجات الصدمية الصادرة من أطراف المروحة فوق الصوتية، نظرًا لطبيعتها غير المتساوية، ضجيجًا غير متناغم يُعرف باسم ضجيج "المنشار الطنان". [ 31 ] [ 32 ]

تحتوي جميع محركات التوربوفان الحديثة على بطانات صوتية في حجرة المحرك لتخفيف الضوضاء. وتمتد هذه البطانات قدر الإمكان لتغطية أكبر مساحة سطحية. ويمكن تقييم الأداء الصوتي للمحرك تجريبياً من خلال اختبارات أرضية [ 33 ] أو في منصات اختبار تجريبية مخصصة [ 34 ] .

علامات شيفرون على محركات GEnx-1B في طائرة بوينغ 787 التابعة للخطوط الجوية الهندية

في صناعة الطيران والفضاء ،تُعرف الأشكال المسننة أو "المسننة" الموجودة على الحواف الخلفية لبعض حاضنات محركات الطائرات النفاثة وفوهات العادم [ 35 ] باسم "شيفرون" ، وتُستخدم لتقليل الضوضاء . يعمل الشكل المسنن للحواف على تسهيل مزج الهواء الساخن عالي السرعة القادم من قلب المحرك مع الهواء البارد الأبطأ حركةً (أو الهواء المحيط) عن طريق تكوين دوامات طولية عند السطح الفاصل، مما يقلل بدوره من الاضطراب المُسبب للضوضاء. [ 35 ] [ 36 ] تعاقدت وكالة ناسا مع شركتي جنرال إلكتريك وبرات آند ويتني للبحث والتطوير في أساليب المزج في منتصف التسعينيات وأوائل الألفية الثانية. [ 36 ] مع ذلك، تُسبب الأشكال المسننة مقاومةً تؤدي إلى فقدان طفيف في قوة الدفع. ومن الأمثلة البارزة على هذه التصاميم طائرات بوينغ 787 وبوينغ 737 ماكس وبوينغ 747-8 ، والتي تعمل بمحركات رولز رويس ترينت 1000 (787) وجنرال إلكتريك GEnx (787، 747-8) و CFM LEAP (النسخة 1B فقط؛ 737 ماكس). [ 37 ]

تاريخ

محرك رولز رويس كونواي التوربيني ذو نسبة الالتفافية المنخفضة من طائرة بوينغ 707. يخرج الهواء المتجاوز من الزعانف، بينما يخرج العادم من قلب المحرك من الفوهة المركزية. يُعد تصميم أنبوب العادم المخدد هذا طريقة لتقليل الضوضاء ابتكرها فريدريك غريتوركس في شركة رولز رويس.
محرك توربيني مروحي من طراز جنرال إلكتريك GEnx-2B، كما هو مستخدم في طائرة بوينغ 747-8 . منظر داخل قناة التجاوز من الأمام من فوهة التجاوز، ويظهر الجزء الثابت/شفرات المروحة عند مخرجها.

لم تكن محركات التوربينات النفاثة المبكرة فعالة للغاية في استهلاك الوقود لأن نسبة الضغط الإجمالية ودرجة حرارة مدخل التوربين كانت محدودة بشدة بسبب التكنولوجيا والمواد المتاحة في ذلك الوقت.

كان أول محرك توربيني مروحي، والذي تم تشغيله فقط على منصة اختبار، هو محرك دايملر بنز DB 670 الألماني ، والذي أطلق عليه اسم 109-007 من قبل وزارة الطيران الألمانية (RLM )، وكان تاريخ تشغيله الأول هو 27  مايو 1943، بعد اختبار الآلات التوربينية باستخدام محرك كهربائي، والذي تم إجراؤه في 1  أبريل 1943. [ 38 ] تم التخلي عن تطوير المحرك مع بقاء مشاكله دون حل، حيث ساءت حالة الحرب بالنسبة لألمانيا.

وفي وقت لاحق من عام 1943، أجرت القوات البريطانية اختبارات أرضية على محرك Metrovick F.3 التوربيني المروحي [ 39 ] ، الذي استخدم محرك Metrovick F.2 النفاث التوربيني كمولد للغاز، حيث يتم تصريف العادم إلى وحدة مروحة خلفية متصلة مباشرة، تتألف من نظام توربيني منخفض الضغط يدور في اتجاهين متعاكسين، ويشغل مروحتين متحدتي المحور تدوران في اتجاهين متعاكسين. [ 40 ]

أدى تحسين المواد، وإدخال ضواغط مزدوجة، كما هو الحال في محركات بريستول أوليمبوس [ 41 ] وبرات آند ويتني JT3C ، إلى زيادة نسبة الضغط الكلية ، وبالتالي الكفاءة الديناميكية الحرارية للمحركات. إلا أنها كانت تعاني من ضعف في كفاءة الدفع، لأن المحركات النفاثة التوربينية النقية تتميز بقوة دفع نوعية عالية/عادم عالي السرعة، وهو ما يناسب الطيران الأسرع من الصوت بشكل أفضل.

صُممت محركات التوربوفان ذات نسبة الالتفاف المنخفضة الأصلية لتحسين كفاءة الدفع عن طريق خفض سرعة العادم إلى قيمة أقرب إلى سرعة الطائرة. وكان لمحرك رولز رويس كونواي ، أول محرك توربوفان إنتاجي في العالم، نسبة التفاف تبلغ 0.3، وهي نسبة مشابهة لمحرك المقاتلة الحديث جنرال إلكتريك F404 . أما محركات التوربوفان المدنية في ستينيات القرن الماضي، مثل برات آند ويتني JT8D ورولز رويس سبي ، فكانت نسب الالتفاف فيها أقرب إلى 1، وكانت مشابهة لنظيراتها العسكرية.

كانت أول طائرة ركاب سوفيتية تعمل بمحركات توربينية مروحية هي توبوليف تو-124 التي تم تقديمها في عام 1962. وقد استخدمت محرك سولوفييف دي-20 . [ 42 ] تم إنتاج 164 طائرة بين عامي 1960 و1965 لشركة إيروفلوت وشركات طيران أخرى من الكتلة الشرقية ، واستمر بعضها في العمل حتى أوائل التسعينيات.

كان أول محرك توربيني مروحي من إنتاج جنرال إلكتريك هو محرك CJ805-23 ذو المروحة الخلفية ، والمبني على أساس محرك CJ805-3 النفاث. تبعه محرك جنرال إلكتريك CF700 ذو المروحة الخلفية، بنسبة تجاوز 2.0. وقد اشتُق هذا المحرك من محرك جنرال إلكتريك J85/CJ610 النفاث بقوة دفع 2850 رطل (12700 نيوتن) لتشغيل طائرات روكويل سابريلاينر 75/80 الأكبر حجمًا، بالإضافة إلى طائرة داسو فالكون 20 ، مع زيادة في قوة الدفع بنحو 50% لتصل إلى 4200 رطل (19000 نيوتن) . وكان محرك CF700 أول محرك توربيني مروحي صغير يحصل على شهادة اعتماد من إدارة الطيران الفيدرالية (FAA). في وقت من الأوقات، كان هناك أكثر من 400 طائرة من طراز CF700 قيد التشغيل حول العالم، بخبرة تشغيلية تتجاوز 10 ملايين ساعة. كما تم استخدام محرك التوربوفان CF700 لتدريب رواد الفضاء المتجهين إلى القمر في مشروع أبولو كمحطة توليد الطاقة لمركبة أبحاث الهبوط على القمر .

الأنواع الشائعة

مروحة توربينية ذات نسبة تجاوز منخفضة

رسم تخطيطي يوضح محرك توربيني مروحي ثنائي البكرات ذو نسبة تجاوز منخفضة وعادم مختلط، يُظهر بكرات الضغط المنخفض (باللون الأخضر) والضغط العالي (باللون الأرجواني). يتم تشغيل المروحة (ومراحل التعزيز) بواسطة توربين الضغط المنخفض، بينما يتم تشغيل ضاغط الضغط العالي بواسطة توربين الضغط العالي.

تتميز المحركات التوربينية المروحية ذات الدفع النوعي العالي ونسبة الالتفافية المنخفضة عادةً بمروحة متعددة المراحل خلف ريش التوجيه عند المدخل، مما يُولّد نسبة ضغط عالية نسبيًا، وبالتالي سرعة عادم عالية (مختلطة أو باردة). يجب أن يكون تدفق الهواء الأساسي كبيرًا بما يكفي لضمان وجود طاقة أساسية كافية لتشغيل المروحة. يمكن تحقيق دورة ذات تدفق أساسي أصغر ونسبة التفافية أعلى عن طريق رفع درجة حرارة مدخل دوار التوربين عالي الضغط.

لتوضيح أحد جوانب الاختلاف بين المحرك التوربيني المروحي والمحرك التوربيني النفاث، يمكن إجراء مقارنات عند نفس معدل تدفق الهواء (للحفاظ على مدخل هواء مشترك، على سبيل المثال) ونفس قوة الدفع الصافية (أي نفس قوة الدفع النوعية). ولا يمكن إضافة تدفق جانبي إلا إذا لم تكن درجة حرارة مدخل التوربين مرتفعة جدًا بحيث تعيق انخفاض تدفق الهواء الأساسي. ويمكن للتحسينات المستقبلية في تقنيات تبريد التوربين ومواده أن تسمح برفع درجة حرارة مدخل التوربين، وهو أمر ضروري بسبب ارتفاع درجة حرارة هواء التبريد الناتج عن زيادة نسبة الضغط الكلية .

من المرجح أن يعمل المحرك التوربيني المروحي الناتج، بكفاءة معقولة وفقدان مناسب في مجرى الهواء للمكونات الإضافية، بنسبة ضغط فوهة أعلى من المحرك النفاث التوربيني، ولكن بدرجة حرارة عادم أقل للحفاظ على قوة الدفع الصافية. ونظرًا لانخفاض ارتفاع درجة الحرارة عبر المحرك بأكمله (من مدخل الهواء إلى الفوهة)، سينخفض ​​تدفق الوقود (الطاقة الجافة) أيضًا، مما يؤدي إلى تحسين استهلاك الوقود النوعي .

تحتوي بعض المحركات التوربينية المروحية العسكرية ذات نسبة الالتفافية المنخفضة (مثل F404 و JT8D ) على ريش توجيه متغيرة عند المدخل لتوجيه الهواء إلى المرحلة الأولى من دوار المروحة. وهذا يحسن هامش اندفاع المروحة (انظر مخطط الضاغط ).

مراوح توربينية شائعة ذات نسبة تجاوز منخفضة
نموذجيستخدم في
برات آند ويتني JT8Dالعديد من الطائرات النفاثة ذات الجسم الضيق في وقت مبكر
سولوفييف دي-30إليوشن إيل-76 ​​وإيل -62إم ؛ ميكويان ميج 31 ; زيان H-6 K و Y-20
زحل AL-31تشنغدو J-10 و J-20 ؛ شنيانغ J-11 و J-15 و J-16 ؛ سوخوي Su-30 و Su-27
شنيانغ WS-10تشنغدو J-10 و J-20 ؛ شنيانغ J-11 و J-15 و J-16
ويليامز F107 صاروخ كروز توماهوك BGM-109 من شركة رايثيون
إن بي أو ساتورن إيه إل-55هال إتش جيه تي-36 سيتارا
برات آند ويتني TF-30غرومان إف-14 تومكات
يوروجيت EJ200يوروفايتر تايفون
إيشيكاواجيما-هاريما F3كاواساكي تي-4
GTRE GTX-35VS Kaveri

توربيني مروحي مع احتراق لاحق

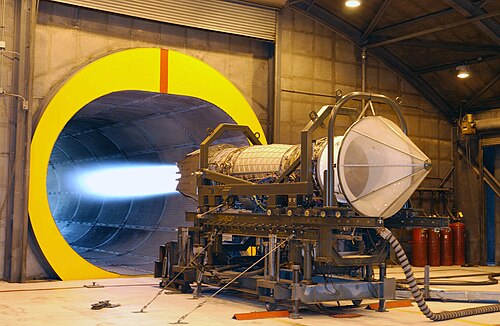

اختبار محرك برات آند ويتني F119 التوربيني المروحي المزود بحارق لاحق
رسم توضيحي مقطعي لغرفة احتراق لاحقة لمحرك توربيني مروحي، يُظهر اتجاه تدفق العادم الخارج من التوربين وتدفق الهواء البارد الخارج من قناة التجاوز (الظاهرة في أعلى اليمين). تظهر أربع حلقات رش وقود وحوامل لهب تغطي كامل منطقة أنبوب العادم. سيكون اللهب خلفها حيث تظهر البطانة المثقبة.

منذ سبعينيات القرن الماضي، اعتمدت معظم محركات الطائرات المقاتلة النفاثة على التوربينات النفاثة ذات نسبة الالتفاف المنخفضة/المتوسطة، مع نظام عادم مختلط، وغرفة احتراق لاحق ، وفوهة خروج متغيرة المساحة. غرفة الاحتراق اللاحق هي غرفة احتراق تقع بعد شفرات التوربين وقناة الالتفاف في أنبوب العادم. ولها نظام وقود خاص بها، يتضمن حلقات فوهة الوقود، ومثبتات اللهب، وأجهزة الإشعال، وجهاز تحكم في الوقود يضمن مساحة الفوهة المناسبة لكمية الوقود المحترق. عند تشغيلها، ترفع غرفة الاحتراق اللاحق درجة حرارة غاز عادم التوربين، مما يزيد من سرعة العادم وقوة الدفع. يجب أن تتسع فوهة العادم لتمرير حجم أكبر من العادم، ومنع زيادة الضغط العكسي على المحرك مقارنةً بالتشغيل بدون احتراق لاحق. يوفر الاحتراق اللاحق دفعة دفع كبيرة للإقلاع، والتسارع فوق الصوتي، والمناورات القتالية، ولكنه يستهلك الوقود بسرعة كبيرة، مما يحد من استخدامه لفترات قصيرة جدًا.

بخلاف المحرك الرئيسي، حيث يجب خفض درجات الحرارة المتكافئة في غرفة الاحتراق قبل أن تصل إلى التوربين، يمكن أن تقترب عملية الاحتراق اللاحق من درجات الحرارة المتكافئة كما هو محدد بعدم استقرار الاحتراق.

كان محرك برات آند ويتني TF30 أول محرك توربيني مروحي مزود بحارق لاحق يُستخدم في الإنتاج ، وقد زُوِّدت به في البداية طائرتا إف-111 آردفارك وإف -14 تومكات . وتشمل المحركات التوربينية المروحية العسكرية ذات نسبة الالتفافية المنخفضة محركات برات آند ويتني إف119 ، ويوروجيت إي جيه200 ، وجنرال إلكتريك إف110 ، وكليموف آر دي-33 ، وساتورن إيه إل-31 ، وجميعها مزودة بعادم مختلط، وحارق لاحق، وفوهة دفع متغيرة المساحة.

مروحة توربينية ذات نسبة تجاوز عالية

رسم تخطيطي يوضح محرك توربيني مروحي ثنائي البكرات ذو نسبة تجاوز عالية وعادم غير مختلط. بكرة الضغط المنخفض ملونة بالأخضر وبكرة الضغط العالي باللون البنفسجي. وكما هو الحال في المحركات التوربينية، يتم تشغيل المروحة (ومراحل التعزيز) بواسطة توربين الضغط المنخفض، ولكن يلزم وجود مراحل إضافية. وغالبًا ما يُستخدم عادم مختلط.

لتحسين كفاءة استهلاك الوقود وتقليل الضوضاء، تُزوَّد معظم الطائرات النفاثة التجارية ومعظم طائرات النقل العسكرية (مثل طائرة C-17 ) بمحركات توربينية مروحية ذات دفع نوعي منخفض ونسبة تجاوز عالية. وقد تطورت هذه المحركات من المحركات التوربينية المروحية ذات الدفع النوعي العالي ونسبة التجاوز المنخفضة التي كانت تُستخدم في مثل هذه الطائرات في ستينيات القرن الماضي. وتميل الطائرات المقاتلة الحديثة إلى استخدام محركات توربينية مروحية ذات نسبة تجاوز منخفضة، بينما تستخدم بعض طائرات النقل العسكرية محركات توربينية مروحية .

يُمكن تحقيق قوة دفع نوعية منخفضة باستبدال المروحة متعددة المراحل بوحدة أحادية المرحلة. وعلى عكس بعض المحركات العسكرية، تفتقر المحركات التوربينية المروحية المدنية الحديثة إلى ريش توجيه ثابتة عند مدخل الهواء أمام دوار المروحة. ويتم تعديل حجم المروحة لتحقيق قوة الدفع الصافية المطلوبة.

يجب أن يُولّد قلب المحرك (أو مولد الغاز) طاقة كافية لتشغيل المروحة عند معدل التدفق الكتلي ونسبة الضغط المُصنّفة. تسمح التحسينات في تقنيات تبريد التوربينات وموادها برفع درجة حرارة مدخل دوار التوربين عالي الضغط، مما يُتيح استخدام قلب أصغر حجمًا وأخف وزنًا، وبالتالي تحسين الكفاءة الحرارية للقلب. يؤدي تقليل التدفق الكتلي للقلب إلى زيادة الحمل على توربين الضغط المنخفض، لذا قد تتطلب هذه الوحدة مراحل إضافية لتقليل متوسط ​​الحمل على كل مرحلة والحفاظ على كفاءة توربين الضغط المنخفض. كما يؤدي تقليل التدفق إلى زيادة نسبة التجاوز. وتزداد شيوع نسب التجاوز التي تتجاوز 5:1؛ إذ تصل نسبة التجاوز في محرك برات آند ويتني PW1000G ، الذي دخل الخدمة التجارية عام 2016، إلى 12.5:1.

يمكن تحقيق المزيد من التحسينات في الكفاءة الحرارية الأساسية عن طريق رفع نسبة الضغط الإجمالية للقلب. كما أن تحسينات الديناميكا الهوائية للشفرات يمكن أن تقلل من عدد مراحل الضاغط الإضافية المطلوبة، وتتيح الدوارات ذات الهندسة المتغيرة للضواغط ذات نسبة الضغط العالية العمل دون حدوث تذبذب في جميع إعدادات الخانق.

رسم توضيحي مقطعي لمحرك جنرال إلكتريك CF6-6

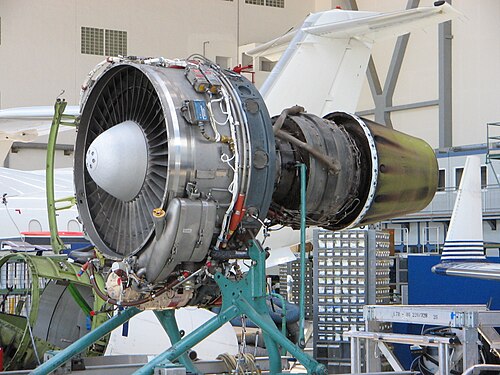

كان أول محرك توربيني مروحي عالي الالتفافية (تجريبي) هو محرك AVCO-Lycoming PLF1A-2، وهو محرك مشتق من محرك Honeywell T55 التوربيني العمودي، وقد تم تشغيله لأول مرة في فبراير 1962. كان محرك PLF1A-2 مزودًا بمرحلة مروحة مسننة قطرها 100 سم ، وينتج قوة دفع ثابتة تبلغ 1960 كجم ، [ 43 ] ونسبة التفاف تبلغ 6:1. [ 44 ] أصبح محرك General Electric TF39 أول نموذج إنتاجي، مصممًا لتشغيل طائرة النقل العسكرية Lockheed C-5 Galaxy . [ 20 ] استخدم محرك General Electric CF6 المدني تصميمًا مشتقًا. من بين المحركات التوربينية المروحية الأخرى عالية الالتفافية: محرك Pratt & Whitney JT9D ، ومحرك Rolls-Royce RB211 ثلاثي المحاور ، ومحرك CFM International CFM56 ؛ بالإضافة إلى المحرك الأصغر TF34 . تشمل المحركات التوربينية المروحية الكبيرة ذات نسبة الالتفافية العالية الأحدث محرك برات آند ويتني PW4000 ، ومحرك رولز رويس ترينت ثلاثي المحاور ، ومحرك جنرال إلكتريك GE90 / GEnx ، ومحرك GP7000 الذي أنتجته شركتا جنرال إلكتريك وبرات آند ويتني بالاشتراك. وكان محرك برات آند ويتني JT9D أول محرك نفاث ذي نسبة التفافية عالية يُستخدم لتشغيل طائرة ركاب عريضة البدن. [ 45 ]

كلما انخفضت قوة الدفع النوعية لمحرك توربيني مروحي، انخفضت سرعة تدفق الهواء الخارج من المحرك، مما يؤدي بدوره إلى معدل انخفاض كبير في قوة الدفع (أي انخفاض قوة الدفع مع زيادة سرعة الطيران). انظر المناقشة الفنية أدناه، البند 2. ونتيجة لذلك، فإن المحرك المصمم لدفع طائرة بسرعة طيران عالية دون سرعة الصوت (مثل 0.83 ماخ) يُولّد قوة دفع عالية نسبيًا عند سرعات الطيران المنخفضة، مما يُحسّن أداء الطائرة على المدرج. تميل المحركات ذات قوة الدفع النوعية المنخفضة إلى امتلاك نسبة تجاوز عالية، ولكن هذا يعتمد أيضًا على درجة حرارة نظام التوربين.

تُنتج المحركات التوربينية المروحية في طائرات النقل ذات المحركين قوة دفع كافية للإقلاع، ما يسمح بمواصلة الإقلاع بمحرك واحد في حال توقف المحرك الآخر بعد نقطة حرجة في مسار الإقلاع. ومنذ تلك النقطة، تقل قوة دفع الطائرة عن نصف قوتها عند تشغيل محركين، لأن المحرك المتوقف يُصبح مصدرًا للمقاومة. عادةً ما تصعد الطائرات الحديثة ذات المحركين بشكل حاد جدًا فور الإقلاع. وفي حال توقف أحد المحركين، يكون الصعود أقل حدة، ولكنه كافٍ لتجاوز العوائق في مسار الرحلة.

كانت تكنولوجيا المحركات أقل تطوراً في الاتحاد السوفيتي مقارنةً بالغرب، وكانت أول طائرة عريضة البدن سوفيتية، وهي إليوشن Il-86 ، تعمل بمحركات ذات نسبة تجاوز منخفضة. أما طائرة ياكوفليف ياك-42 ، وهي طائرة متوسطة المدى ذات محرك خلفي تتسع لما يصل إلى 120 راكباً، والتي طُرحت في عام 1980، فكانت أول طائرة سوفيتية تستخدم محركات ذات نسبة تجاوز عالية.

تكوينات التوربينات المروحية

تتوفر محركات التوربوفان بتكوينات متنوعة. بالنسبة لدورة تشغيل محددة (أي نفس معدل تدفق الهواء، ونسبة التجاوز، ونسبة ضغط المروحة، ونسبة الضغط الكلي، ودرجة حرارة مدخل دوار التوربين عالي الضغط)، فإن اختيار تكوين التوربوفان لا يؤثر بشكل كبير على أداء نقطة التصميم (مثل صافي الدفع، واستهلاك الوقود النوعي)، طالما تم الحفاظ على الأداء الكلي للمكونات. ومع ذلك، يتأثر الأداء والاستقرار خارج نطاق التصميم بتكوين المحرك.

يتكون المحرك التوربيني المروحي بشكل أساسي من بكرة ، ومروحة أو ضاغط، وتوربين دافع يدور على نفس المحور. ولتقليل الوقت اللازم للوصول إلى قوة الدفع اللازمة للإقلاع من سرعة محرك منخفضة، وهو شرط أساسي في بعض حالات الطوارئ، تم تقديم حلين في المحركات النفاثة التوربينية المبكرة:

ضاغط ثنائي البكرات يظهر الضاغط الأمامي الأبطأ دورانًا على اليسار، كما هو مستخدم في J57
  1. تقسيم الضاغط إلى جزأين، لكل منهما توربين دافع خاص به، بحيث يدوران بسرعات مختلفة، كما هو مستخدم في برات آند ويتني J57 ؛ أو
  2. صنع بعض الصفوف الأولى من ريش الجزء الثابت بزاوية تداخل قابلة للتعديل، كما هو مستخدم في J79 .

تستخدم معظم التوربينات المروحية المدنية الغربية الحديثة ضاغطًا عالي الضغط (HP) بنسبة ضغط عالية نسبيًا، مع صفوف عديدة من الدوارات المتغيرة للتحكم في هامش التذبذب عند سرعات دوران منخفضة. في محرك RB211 / Trent ثلاثي المحاور ، ينقسم نظام الضغط الأساسي إلى قسمين، حيث يوجد ضاغط الضغط المتوسط ​​(IP)، الذي يشحن ضاغط الضغط العالي (HP)، على عمود محوري منفصل ويتم تشغيله بواسطة توربين ضغط متوسط ​​(IP) منفصل. نظرًا لأن ضاغط الضغط العالي (HP) يتمتع بنسبة ضغط معتدلة، يمكن تقليل سرعته دون حدوث تذبذب، دون استخدام هندسة متغيرة. ومع ذلك، ولأن خط عمل ضاغط الضغط المتوسط ​​(IP) الضحل أمر لا مفر منه، فإن ضاغط الضغط المتوسط ​​(IPC) يحتوي على مرحلة واحدة من الهندسة المتغيرة في جميع الطرازات باستثناء الطراز -535، الذي لا يحتوي على أي منها. [ 46 ]

محرك توربيني مروحي أحادي المحور

تم تغيير هذا التصنيف، الذي طُبِّق في الأصل على محرك سنيكما M53 ، لاحقًا إلى محرك توربيني نفاث أحادي المحور ذي مسار جانبي، أو محرك توربيني نفاث ذي تسريب مستمر. ويُصنَّف محرك جنرال إلكتريك YJ101 ، وهو محرك ثنائي المحور ذو مسار جانبي، تصنيفًا مشابهًا على أنه محرك توربيني نفاث مُعزَّز ذو تسريب مستمر، ويُسمى أيضًا بالمحرك التوربيني النفاث "المُسرِّب". [ 47 ]

مروحة توربينية خلفية

كان أحد أوائل المحركات التوربينية المروحية مشتقًا من محرك جنرال إلكتريك J79 النفاث، والمعروف باسم CJ805-23 ، والذي تميز بوحدة مروحة خلفية/توربين منخفض الضغط مدمجة في أنبوب عادم المحرك النفاث. يتمدد الغاز الساخن الخارج من عادم التوربين النفاث عبر توربين الضغط المنخفض، حيث تمثل شفرات المروحة امتدادًا شعاعيًا لشفرات التوربين. يُضيف هذا التصميم مسارًا إضافيًا لتسرب الغاز مقارنةً بتصميم المروحة الأمامية، وقد شكل هذا مشكلة في هذا المحرك حيث كان غاز التوربين ذو الضغط العالي يتسرب إلى تدفق هواء المروحة. [ 48 ] استُخدم تصميم المروحة الخلفية لاحقًا في النموذج التجريبي لمحرك جنرال إلكتريك GE36 UDF (المروحة الدافعة) في أوائل ثمانينيات القرن العشرين.

في عام 1971، طرح مركز لويس للأبحاث التابع لوكالة ناسا مفهومًا لمحرك نقل أسرع من الصوت يعمل كمحرك توربيني مروحي ذي مروحة خلفية عند الإقلاع والسرعات دون الصوتية، وكمحرك نفاث توربيني عند السرعات الأعلى. يُفترض أن يجمع هذا المحرك بين خصائص المحرك التوربيني المروحي من حيث انخفاض الضوضاء وقوة الدفع العالية عند الإقلاع، بالإضافة إلى كفاءة الدفع العالية للمحرك التوربيني المروحي عند سرعات الطيران دون الصوتية. كما يُفترض أن يتمتع بكفاءة الدفع العالية للمحرك النفاث التوربيني عند سرعات الطيران فوق الصوتية. [ 49 ]

بكرة مزدوجة

تُعدّ التكوينات ثنائية البكرات شائعة، حيث تعمل المروحة على بكرة الضغط المنخفض (LP) والضاغط على بكرة الضغط العالي (HP)؛ وتدور بكرة الضغط المنخفض بسرعة أبطأ للحفاظ على سرعة طرف المروحة ذات القطر الأكبر ضمن الحدود المسموح بها. [ 50 ] يستقبل ضاغط الضغط العالي الهواء المضغوط من الجزء الداخلي لشفرات المروحة. ويُعدّ طراز BR710 مثالًا نموذجيًا لهذا التكوين. عند معدلات الدفع المنخفضة، وبدلًا من الشفرات المحورية بالكامل، قد يكون تكوين ضاغط الضغط العالي محوريًا طاردًا مركزيًا (مثل CFE CFE738 )، أو طاردًا مركزيًا مزدوجًا، أو حتى قطريًا/طاردًا مركزيًا (مثل Pratt & Whitney Canada PW600 ).

بكرة مزدوجة معززة

يمكن تحقيق نسب ضغط إجمالية أعلى إما برفع نسبة ضغط ضاغط الضغط العالي أو بإضافة مراحل ضغط (بدون تجاوز) إلى بكرة الضغط المنخفض، بين المروحة وضاغط الضغط العالي، لتعزيز الأخير. تستخدم جميع المحركات التوربينية المروحية الأمريكية الكبيرة (مثل جنرال إلكتريك CF6 و GE90 و GE9X و GEnx بالإضافة إلى برات آند ويتني JT9D و PW4000 ) مراحل تعزيز. ويُعد محرك رولز رويس BR715 مثالًا آخر. تميل نسب التجاوز العالية المستخدمة في المحركات التوربينية المروحية المدنية الحديثة إلى تقليل القطر النسبي لمراحل التعزيز، مما يقلل من متوسط ​​سرعة طرف الريشة. وبالتالي، يلزم وجود المزيد من مراحل التعزيز لتوليد ارتفاع الضغط اللازم.

ثلاث بكرات

اختارت شركة رولز رويس تصميمًا ثلاثي المحاور لمحركاتها التوربينية المروحية المدنية الكبيرة (مثل عائلتي RB211 وترينت )، حيث تُفصل مراحل التعزيز في تصميم ثنائي المحاور إلى محور ضغط متوسط ​​(IP) يُدار بواسطة توربين خاص به. وكان أول محرك ثلاثي المحاور هو محرك رولز رويس RB.203 ترينت ، الذي طُرح عام 1967.

يتميز محرك Garrett ATF3 ، الذي يشغل طائرة رجال الأعمال Dassault Falcon 20 ، بتصميم غير عادي بثلاث بكرات مع بكرة خلفية غير متحدة المركز مع البكرتين الأخريين.

اختار مكتب تصميم إيفشينكو نفس التكوين الذي اختارته رولز رويس لمحرك لوتاريف دي-36 الخاص بها ، يليه لوتاريف/بروجرس دي-18 تي وبروجرس دي-436 .

يحتوي محرك التوربوفان العسكري Turbo -Union RB199 أيضًا على تكوين ثلاثي البكرات، كما هو الحال بالنسبة لمحركي Kuznetsov NK-25 و NK-321 العسكريين .

مروحة ذات تروس

محرك توربيني مروحي مزود بعلبة تروس. علبة التروس تحمل الرقم 2.

مع ازدياد نسبة التجاوز، تزداد سرعة طرف شفرة المروحة مقارنةً بسرعة شفرة التوربين منخفض الضغط. هذا بدوره يُقلل من سرعة شفرة التوربين منخفض الضغط، مما يستلزم مراحل توربينية إضافية لاستخلاص طاقة كافية لتشغيل المروحة. يُتيح استخدام علبة تروس تخفيض (كوكبية) بنسبة تروس مناسبة بين عمود التوربين منخفض الضغط والمروحة، تشغيل كلٍ من المروحة والتوربين منخفض الضغط بسرعاتهما المثلى. من أمثلة هذا التصميم: توربين Garrett TFE731 ذو التاريخ العريق ، وتوربين Honeywell ALF 502/507 ، وتوربين Pratt & Whitney PW1000G الحديث .

التوربينات المروحية العسكرية

تُستخدم معظم التكوينات المذكورة أعلاه في المحركات التوربينية المدنية، في حين أن المحركات التوربينية العسكرية الحديثة (مثل Snecma M88 ) عادة ما تكون أساسية ذات بكرتين.

توربين عالي الضغط

تستخدم معظم التوربينات المروحية المدنية توربينًا عالي الكفاءة ثنائي المراحل عالي الضغط لتشغيل ضاغط الضغط العالي. أما محرك CFM56 من شركة CFM International فيعتمد نهجًا بديلًا: وحدة أحادية المرحلة عالية الأداء. ورغم أن هذا النهج قد يكون أقل كفاءة، إلا أنه يوفر في استهلاك هواء التبريد والوزن والتكلفة.

في سلسلة محركات RB211 و Trent ثلاثية البكرات، تكون نسبة ضغط ضاغط الضغط العالي معتدلة، لذا لا يلزم سوى مرحلة توربينية واحدة للضغط العالي. كما تميل المحركات التوربينية المروحية العسكرية الحديثة إلى استخدام مرحلة توربينية واحدة للضغط العالي وضاغط ضغط عالي معتدل.

توربين منخفض الضغط

تحتوي المحركات التوربينية المروحية المدنية الحديثة على توربينات ضغط منخفض متعددة المراحل (من ثلاث إلى سبع مراحل). يعتمد عدد المراحل المطلوبة على نسبة تجاوز دورة المحرك وضغط التعزيز (في المحركات ثنائية البكرات المعززة). قد يقلل استخدام مروحة مُعَدّة عدد مراحل توربين الضغط المنخفض المطلوبة في بعض التطبيقات. [ 51 ] نظرًا لانخفاض نسب التجاوز المستخدمة، لا تتطلب المحركات التوربينية المروحية العسكرية سوى مرحلة أو مرحلتين من توربينات الضغط المنخفض.

الأداء العام

تحسينات الدورة

لنفترض وجود محرك توربيني مروحي مختلط ذي نسبة تجاوز ثابتة وتدفق هواء ثابت. يؤدي رفع نسبة الضغط الكلية لنظام الضغط إلى زيادة درجة حرارة مدخل غرفة الاحتراق. وبالتالي، عند تدفق وقود ثابت، ترتفع درجة حرارة مدخل دوار التوربين (HP). على الرغم من أن ارتفاع درجة الحرارة عبر نظام الضغط يعني انخفاضًا أكبر في درجة الحرارة عبر نظام التوربين، إلا أن درجة حرارة الفوهة المختلطة لا تتأثر، لأن نفس كمية الحرارة تُضاف إلى النظام. مع ذلك، يرتفع ضغط الفوهة، لأن نسبة الضغط الكلية تزداد أسرع من نسبة تمدد التوربين، مما يؤدي إلى زيادة ضغط مدخل الخلاط الساخن. ونتيجة لذلك، يزداد صافي الدفع، بينما ينخفض ​​استهلاك الوقود النوعي (تدفق الوقود/صافي الدفع). ويحدث اتجاه مماثل مع المحركات التوربينية المروحية غير المختلطة.

يمكن تحسين كفاءة استهلاك الوقود في محركات التوربوفان برفع نسبة الضغط الكلية ودرجة حرارة مدخل دوار التوربين في آنٍ واحد. مع ذلك، يتطلب الأمر استخدام مواد أفضل للتوربين أو تحسين تبريد الريش/الشفرات لمواجهة ارتفاع درجة حرارة مدخل دوار التوربين ودرجة حرارة مخرج الضاغط. وقد يتطلب رفع درجة حرارة مخرج الضاغط استخدام مواد أفضل للضاغط.

يمكن زيادة نسبة الضغط الإجمالية بتحسين نسبة ضغط المروحة أو ضاغط الضغط المنخفض أو ضاغط الضغط العالي. إذا بقيت نسبة الضغط العالي ثابتة، فإن ارتفاع درجة حرارة مخرج ضاغط الضغط العالي (نتيجةً لزيادة نسبة الضغط الإجمالية) يستلزم زيادة السرعة الميكانيكية لضاغط الضغط العالي. مع ذلك، قد تحدّ اعتبارات الضغط من هذه الزيادة، مما يعني، على الرغم من زيادة نسبة الضغط الإجمالية، انخفاض نسبة ضغط ضاغط الضغط العالي.

وفقًا لنظرية بسيطة، إذا تم الحفاظ على نسبة درجة حرارة مدخل دوار التوربين إلى درجة حرارة مخرج ضاغط الضغط العالي، فإنه يمكن الحفاظ على مساحة عنق توربين الضغط العالي. ومع ذلك، يفترض هذا تحقيق تحسينات في الدورة مع الحفاظ على وظيفة تدفق مخرج ضاغط الضغط العالي المرجعية (التدفق غير البُعدي). عمليًا، من المرجح أن تؤدي التغييرات في السرعة غير البُعدية لضاغط الضغط العالي واستخراج هواء التبريد إلى إبطال هذا الافتراض، مما يجعل إجراء بعض التعديلات على مساحة عنق توربين الضغط العالي أمرًا لا مفر منه. هذا يعني أنه سيتعين تغيير ريش توجيه فوهة توربين الضغط العالي عن الأصل. على الأرجح، سيتعين تغيير ريش توجيه فوهة توربين الضغط المنخفض في اتجاه التدفق على أي حال.

نمو متسارع

يُمكن تحقيق زيادة في قوة الدفع عن طريق زيادة قدرة المفاعل . وهناك مساران أساسيان متاحان:

  1. المسار الساخن: زيادة درجة حرارة مدخل دوار التوربين عالي الضغط
  2. المسار البارد: زيادة تدفق الكتلة الأساسية

كلا المسارين يتطلبان زيادة في تدفق وقود غرفة الاحتراق، وبالتالي زيادة الطاقة الحرارية المضافة إلى تيار الاحتراق الأساسي.

قد يتطلب المسار الساخن تغييرات في مواد شفرات/ريش التوربين أو تحسين تبريدها. أما المسار البارد فيمكن تحقيقه بإحدى الطرق التالية:

  1. إضافة مراحل معززة لضغط LP/IP
  2. إضافة مرحلة صفرية لضغط HP
  3. تحسين عملية الضغط، دون إضافة مراحل (مثل نسبة ضغط أعلى لمحور المروحة)

وكل ذلك يزيد من نسبة الضغط الإجمالية وتدفق الهواء الأساسي.

بدلاً من ذلك، يمكن زيادة حجم قلب التوربين لرفع تدفق الهواء فيه، دون تغيير نسبة الضغط الإجمالية. لكن هذا الخيار مكلف، إذ يتطلب نظام توربين جديد (بتدفق صاعد) (وربما ضاغط ضغط متوسط ​​أكبر).

يجب أيضًا إجراء تعديلات على المروحة لاستيعاب الطاقة الإضافية للمحرك. في المحركات المدنية، تعني اعتبارات ضوضاء المحركات النفاثة أنه يجب أن يصاحب أي زيادة كبيرة في قوة دفع الإقلاع زيادة مماثلة في تدفق كتلة المروحة (للحفاظ على قوة دفع الإقلاع النوعية عند حوالي 30  رطل/رطل/ثانية).

مناقشة فنية

  1. يُعدّ الدفع النوعي (صافي الدفع/تدفق هواء السحب) معيارًا هامًا للمحركات التوربينية المروحية والمحركات النفاثة عمومًا. تخيّل مروحة (تُدار بواسطة محرك كهربائي مناسب الحجم) تعمل داخل أنبوب متصل بفوهة دفع. من البديهي أنه كلما زادت نسبة ضغط المروحة (ضغط مخرج المروحة/ضغط مدخل المروحة)، زادت سرعة النفث والدفع النوعي المقابل. الآن، تخيّل أننا استبدلنا هذا النظام بمحرك توربيني مروحي مكافئ - بنفس تدفق الهواء ونفس نسبة ضغط المروحة. من الواضح أن قلب المحرك التوربيني المروحي يجب أن يُنتج طاقة كافية لتشغيل المروحة عبر التوربين منخفض الضغط. إذا اخترنا درجة حرارة منخفضة لمدخل التوربين لمولد الغاز، فيجب أن يكون تدفق هواء القلب مرتفعًا نسبيًا للتعويض. وبالتالي، تكون نسبة التجاوز المقابلة منخفضة نسبيًا. إذا رفعنا درجة حرارة مدخل التوربين، يمكن أن يكون تدفق هواء القلب أصغر، مما يزيد من نسبة التجاوز. يميل رفع درجة حرارة مدخل التوربين إلى زيادة الكفاءة الحرارية، وبالتالي تحسين كفاءة استهلاك الوقود .
  2. بطبيعة الحال، مع ازدياد الارتفاع، تقل كثافة الهواء، وبالتالي تقل قوة دفع المحرك. كما يوجد تأثير لسرعة الطيران، يُسمى معدل انخفاض قوة الدفع. لنعد إلى المعادلة التقريبية لقوة الدفع الصافية:Fن=م(Vجوهـ-Vأ).{\displaystyle F_{n}=m\cdot (V_{jfe}-V_{a}).}في المحركات ذات الدفع النوعي العالي (مثل محركات الطائرات المقاتلة)، تكون سرعة الهواء النفاث عالية نسبيًا، لذا من البديهي أن زيادة سرعة الطيران يكون لها تأثير أقل على صافي الدفع مقارنةً بالمحركات ذات الدفع النوعي المتوسط ​​(مثل محركات الطائرات التدريبية)، حيث تكون سرعة الهواء النفاث أقل. أما في المحركات ذات الدفع النوعي المنخفض (مثل محركات الطائرات المدنية)، فيكون تأثير معدل انخفاض الدفع أشدّ. عند سرعات الطيران العالية، تستطيع المحركات ذات الدفع النوعي العالي زيادة صافي الدفع من خلال ارتفاع ضغط الهواء في مدخل الهواء، ولكن هذا التأثير يميل إلى التضاؤل ​​عند السرعات فوق الصوتية بسبب فقدان الطاقة الناتج عن موجات الصدمة.
  3. عادةً ما يتم زيادة قوة الدفع في التوربينات المروحية المدنية عن طريق زيادة تدفق الهواء إلى المروحة، مما يمنع ارتفاع ضوضاء النفث بشكل مفرط. مع ذلك، يتطلب تدفق الهواء الأكبر للمروحة طاقة أكبر من قلب التوربين. ويمكن تحقيق ذلك برفع نسبة الضغط الكلية (ضغط مدخل غرفة الاحتراق/ضغط مدخل الهواء) لزيادة تدفق الهواء إلى قلب التوربين، ورفع درجة حرارة مدخل التوربين. وتساهم هذه العوامل مجتمعةً في زيادة الكفاءة الحرارية لقلب التوربين وتحسين كفاءة استهلاك الوقود.
  4. تستخدم بعض المحركات التوربينية المروحية المدنية ذات نسبة الالتفافية العالية فوهةً ذات نسبة مساحة منخفضة للغاية (أقل من 1.01)، متقاربة-متباعدة، على تيار الالتفافية (أو تيار العادم المختلط)، للتحكم في خط عمل المروحة. تعمل الفوهة كما لو كانت ذات هندسة متغيرة. عند سرعات الطيران المنخفضة، تكون الفوهة غير مسدودة (أقل من عدد ماخ يساوي واحدًا)، لذا يتسارع غاز العادم عند اقترابه من عنق الفوهة ثم يتباطأ قليلاً عند وصوله إلى الجزء المتباعد. ونتيجةً لذلك، تتحكم مساحة مخرج الفوهة في توافق المروحة، ولأنها أكبر من مساحة عنق الفوهة، فإنها تسحب خط عمل المروحة قليلاً بعيدًا عن منطقة التذبذب. عند سرعات الطيران العالية، يؤدي ارتفاع ضغط الهواء في المدخل إلى زيادة نسبة ضغط الفوهة إلى النقطة التي يصبح فيها عنق الفوهة مسدودًا (عدد ماخ = 1.0). في ظل هذه الظروف، تحدد مساحة عنق الفوهة توافق المروحة، ولأنها أصغر من مساحة المخرج، فإنها تدفع خط عمل المروحة قليلاً نحو منطقة التذبذب. لا يمثل هذا مشكلة، لأن هامش تذبذب المروحة يكون أفضل بكثير عند سرعات الطيران العالية.
  5. يتم توضيح سلوك التوربينات المروحية خارج نطاق التصميم من خلال خريطة الضاغط وخريطة التوربين .
  6. نظرًا لأن محركات التوربينات النفاثة المدنية الحديثة تعمل بقوة دفع نوعية منخفضة، فإنها لا تتطلب سوى مرحلة مروحة واحدة لتوليد نسبة ضغط المروحة المطلوبة. وعادةً ما يتم تحقيق نسبة الضغط الإجمالية المطلوبة لدورة المحرك من خلال مراحل محورية متعددة على ضغط القلب. تميل شركة رولز رويس إلى تقسيم ضغط القلب إلى قسمين، حيث يقوم ضغط وسيط (IP) بشحن ضاغط الضغط العالي (HP) بشكل فائق، ويتم تشغيل كلا الوحدتين بواسطة توربينات أحادية المرحلة، مثبتة على أعمدة منفصلة. ونتيجةً لذلك، يحتاج ضاغط الضغط العالي إلى توليد نسبة ضغط متواضعة فقط (على سبيل المثال، حوالي 4.5:1). تستخدم المحركات المدنية الأمريكية نسب ضغط أعلى بكثير لضاغط الضغط العالي (على سبيل المثال، حوالي 23:1 في محرك جنرال إلكتريك GE90 )، وعادةً ما يتم تشغيلها بواسطة توربين ضغط عالي ثنائي المراحل. ومع ذلك، عادةً ما توجد بضع مراحل محورية للضغط الوسيط مثبتة على عمود الضغط المنخفض، خلف المروحة، لزيادة شحن نظام ضغط القلب بشكل فائق. تحتوي المحركات المدنية على توربينات ضغط منخفض متعددة المراحل، ويتم تحديد عدد المراحل من خلال نسبة التجاوز، ومقدار ضغط الضغط المتوسط ​​على عمود الضغط المنخفض وسرعة شفرة توربين الضغط المنخفض.
  7. نظرًا لأن المحركات العسكرية عادةً ما تتطلب القدرة على الطيران بسرعات عالية جدًا على مستوى سطح البحر، فإن الحد الأقصى لدرجة حرارة ضاغط الضغط العالي يُبلغ عند نسبة ضغط إجمالية تصميمية متواضعة نسبيًا، مقارنةً بالمحركات المدنية. كما أن نسبة ضغط المروحة تكون مرتفعة نسبيًا لتحقيق قوة دفع نوعية متوسطة إلى عالية. ونتيجةً لذلك، تحتوي المحركات التوربينية المروحية العسكرية الحديثة عادةً على خمس أو ست مراحل ضاغط ضغط عالي فقط، وتتطلب توربين ضغط عالي أحادي المرحلة. أما المحركات التوربينية المروحية العسكرية ذات نسبة الالتفاف المنخفضة، فتحتوي عادةً على مرحلة توربين ضغط منخفض واحدة، بينما تحتاج المحركات ذات نسبة الالتفاف الأعلى إلى مرحلتين. نظريًا، بإضافة مراحل ضاغط ضغط متوسط، يمكن استخدام ضاغط الضغط العالي في محرك توربيني مروحي عسكري حديث في محرك توربيني مروحي مدني، ولكن قلب الضاغط سيكون صغيرًا جدًا بالنسبة لتطبيقات الدفع العالي.

التحسينات

النمذجة الديناميكية الهوائية

Aerodynamics is a mix of subsonic, transonic and supersonic airflow on a single fan/gas compressor blade in a modern turbofan. The airflow past the blades must be maintained within close angular limits to keep the air flowing against an increasing pressure. Otherwise air will be rejected back out of the intake.[52]

The Full Authority Digital Engine Control (FADEC) needs accurate data for controlling the engine. The critical turbine inlet temperature (TIT) is too harsh an environment, at up to 1,090 °C (2,000 °F)[53] and 17 bar (250 psi), for reliable sensors. Therefore, during development of a new engine type a relation is established between a more easily measured temperature like exhaust gas temperature and the TIT. Monitoring the exhaust gas temperature is then used to make sure the engine does not run too hot.[52]

Blade technology

A turbine blade is subjected to 1,040–1,090 °C (1,900–2,000 °F), not far from the melting point of the alloys used.[53] Exotic alloys, sophisticated air cooling schemes and special mechanical design are needed to keep the physical stresses within the strength of the material.

Fan blades

Fan blades have been growing as jet engines have been getting bigger: each fan blade carries the equivalent of nine double-decker buses and swallows air the equivalent volume of a squash court every second. Advances in computational fluid dynamics (CFD) modelling have permitted complex, 3D curved shapes with very wide chord, keeping the fan capabilities while minimizing the blade count to lower costs. Coincidentally, the bypass ratio grew to achieve higher propulsive efficiency and the fan diameter increased.[54]

Rolls-Royce pioneered the hollow, titanium wide-chord fan blade in the 1980s for aerodynamic efficiency and foreign object damage resistance in the RB211 then for the Trent. GE Aviation introduced carbon fiber composite fan blades on the GE90 in 1995, manufactured since 2017 with a carbon-fiber tape-layer process. GE partner Safran developed a 3D woven technology with Albany Composites for the CFM56 and CFM LEAP engines.[54]

Future progress

Engine cores are shrinking as they operate at higher pressure ratios and become more efficient and smaller compared to the fan as bypass ratios increase. Blade tip clearances are more difficult to maintain at the exit of the high-pressure compressor where blades are 0.5 in (13 mm) high or less; backbone bending further affects clearance control as the core is proportionately longer and thinner and the fan to low-pressure turbine driveshaft space is constrained within the core.[55]

Pratt & Whitney VP technology and environment Alan Epstein argued "Over the history of commercial aviation, we have gone from 20% to 40% [cruise efficiency], and there is a consensus among the engine community that we can probably get to 60%".[56]

Geared turbofans and further fan pressure ratio reductions may continue to improve propulsive efficiency. The second phase of the FAA's Continuous Lower Energy, Emissions and Noise (CLEEN) program is targeting for the late 2020s reductions of 33% fuel burn, 60% emissions and 32 dB EPNdb noise compared with the 2000s state-of-the-art.[57] In summer 2017 at NASA Glenn Research Center in Cleveland, Ohio, Pratt has finished testing a very-low-pressure-ratio fan on a PW1000G, resembling an open rotor with fewer blades than the PW1000G's 20.[56]

سيؤدي استخدام مدخل قناة قصير إلى تقليل وزن وحجم غلاف المحرك ، مما يزيد من أحمال الدوران الديناميكية الهوائية على الشفرات ويقلل من مساحة عزل الصوت، إلا أن المروحة ذات نسبة الضغط المنخفضة تكون أبطأ. ستجري شركة UTC Aerospace Systems Aerostructures اختبارًا أرضيًا واسع النطاق في عام 2019 لنظام الدفع المتكامل منخفض السحب المزود بعاكس دفع ، مما يحسن استهلاك الوقود بنسبة 1% ويقلل الضوضاء بمقدار 2.5-3 ديسيبل. [ 56 ]

تتوقع شركة سافران تحقيق زيادة إضافية في كفاءة استهلاك الوقود بنسبة تتراوح بين 10 و15% حتى منتصف العقد الحالي قبل الوصول إلى مستوى ثابت ، وسيتعين عليها بعد ذلك زيادة نسبة التجاوز إلى 35:1 بدلاً من 11:1 لمحرك CFM LEAP . وتقوم الشركة حاليًا بتجربة مروحة دوارة مفتوحة غير موجهة (مروحة دفع) في مدينة إيستر الفرنسية ، ضمن برنامج "السماء النظيفة " الأوروبي للتكنولوجيا. وقد تُسهم التطورات في مجال النمذجة واستخدام مواد ذات قوة نوعية عالية في تحقيق النجاح حيث فشلت المحاولات السابقة. وعندما تصبح مستويات الضوضاء ضمن المعايير الحالية ومماثلة لمحرك LEAP، سيتوفر استهلاك أقل للوقود بنسبة 15%، ولتحقيق ذلك، تختبر سافران أنظمة التحكم والاهتزاز والتشغيل، في حين لا يزال دمجها في هيكل الطائرة يمثل تحديًا. [ 56 ]

بالنسبة لشركة GE Aviation ، لا تزال كثافة الطاقة في وقود الطائرات النفاثة تُحقق أقصى مدى ممكن وفقًا لمعادلة بريغيه ، كما أن استخدام نوى ذات نسبة ضغط أعلى يُحسّن الكفاءة الحرارية وكفاءة نقل الطاقة وكفاءة الدفع. وفي إطار برنامج الانتقال إلى المحركات التكيفية التابع للقوات الجوية الأمريكية ، سيتم استخدام دورات ديناميكية حرارية تكيفية في الجيل السادس من الطائرات المقاتلة النفاثة، استنادًا إلى دورة برايتون المُعدّلة واحتراق الحجم الثابت . وسيُساهم التصنيع الإضافي في المحرك التوربيني المروحي المُتقدم في خفض الوزن بنسبة 5% واستهلاك الوقود بنسبة 20%. [ 56 ]

تعمل الأجزاء الدوارة والثابتة المصنوعة من مركبات المصفوفة الخزفية (CMC) في درجات حرارة أعلى بـ 260 درجة مئوية (500 درجة فهرنهايت) من المعادن، ويبلغ وزنها ثلث وزنها. وبتمويل قدره 21.9 مليون دولار من مختبر أبحاث القوات الجوية ، تستثمر شركة جنرال إلكتريك 200 مليون دولار في منشأة لتصنيع مركبات المصفوفة الخزفية في هانتسفيل، ألاباما ، بالإضافة إلى موقعها في آشفيل، كارولاينا الشمالية ، حيث بدأت الإنتاج الضخم لمصفوفة كربيد السيليكون مع ألياف كربيد السيليكون في عام 2018. وسيزداد استخدام مركبات المصفوفة الخزفية عشرة أضعاف بحلول منتصف العقد الحالي: إذ يتطلب محرك CFM LEAP 18 غطاءً توربينيًا من مركبات المصفوفة الخزفية لكل محرك، بينما سيستخدمها محرك GE9X في غرفة الاحتراق وفوهات التوربينات بقدرة 42 حصانًا. [ 56 ]

تهدف شركة رولز رويس بي إل سي إلى تحقيق نسبة ضغط 60:1 لقلب محرك ألترافان لعام 2020، وقد بدأت اختبارات أرضية لمحركها بقدرة 100,000 حصان (75,000 كيلوواط) عند عزم دوران 100,000 رطل (440 كيلو نيوتن) ونسبة تجاوز 15:1. تقترب درجة حرارة دخول التوربين من النسبة المثالية للاحتراق ، مما يستدعي موازنة تأثيرها على الانبعاثات مع أهداف الأداء البيئي. توفر الدوارات المفتوحة والمراوح ذات نسبة الضغط المنخفضة وأنظمة الدفع الموزعة المحتملة مجالًا أوسع لتحسين كفاءة الدفع. قد تُحسّن الدورات غير التقليدية والمبادلات الحرارية واحتراق زيادة الضغط/الحجم الثابت الكفاءة الديناميكية الحرارية . يمكن أن تُسهم الطباعة ثلاثية الأبعاد في تطوير المبردات البينية والمستردات الحرارية . كما يُمكن دمج تكامل هيكل الطائرة بشكل أوثق والطائرات الهجينة أو الكهربائية مع التوربينات الغازية. [ 56 ]

تتمتع محركات رولز رويس بكفاءة دفع تتراوح بين 72-82% وكفاءة حرارية تتراوح بين 42-49% لاستهلاك وقود نوعي محدد يتراوح بين 0.63-0.49 رطل/رطل/ساعة (64000-50000 جم/كيلو نيوتن/ساعة) عند سرعة ماخ 0.8، وتهدف إلى تحقيق حدود نظرية تبلغ 95% لكفاءة الدفع ذات الدوار المفتوح و60% للكفاءة الحرارية مع درجة حرارة دخول التوربين المتكافئة ونسبة ضغط إجمالية تبلغ 80:1 لاستهلاك وقود نوعي محدد يبلغ 0.35 رطل /رطل/ساعة (36000 جم/كيلو نيوتن/ساعة) [ 58 ] .

نظراً لأن المشاكل التقنية في أحدث محركات التوربوفان قد لا تظهر إلا بعد عدة آلاف من ساعات التشغيل، فإنها تعطل عمليات شركات الطيران وتؤدي إلى تأخير تسليمات الشركات المصنعة ، في حين ترتفع معدلات الإنتاج بشكل حاد. تسببت شفرات محرك ترينت 1000 المتشققة في إيقاف ما يقرب من 50 طائرة بوينغ 787 عن الطيران ، وخفضت مدة الطيران الممتد (ETOPS) إلى 2.3 ساعة بدلاً من 5.5 ساعة، مما كلف شركة رولز رويس ما يقرب من 950 مليون دولار. كما تسببت كسور مانع التسرب في محرك برات آند ويتني PW1000G في تأخر شركة برات آند ويتني في عمليات التسليم، مما ترك حوالي 100 طائرة من طراز A320neo بدون محركات في انتظار تركيب محركاتها. كان إدخال محرك CFM LEAP أكثر سلاسة، لكن طبقة الطلاء المركبة الخزفية لتوربين الضغط العالي فقدت قبل الأوان، مما استدعى تصميمًا جديدًا، وتسبب في إزالة 60 محركًا من طراز A320neo لتعديلها، وتأخير عمليات التسليم لمدة تصل إلى ستة أسابيع. [ 59 ]

في الطائرات عريضة البدن، يقدر سافران أنه يمكن توفير ما بين 5 و10% من الوقود عن طريق تقليل استهلاك الطاقة للأنظمة الهيدروليكية، بينما يمكن أن يؤدي التحول إلى الطاقة الكهربائية إلى توفير 30% من الوزن، كما هو الحال في طائرة بوينغ 787 ، في حين تأمل شركة رولز رويس في توفير ما يصل إلى 5%. [ 60 ]

المصنعين

تهيمن شركات جنرال إلكتريك ، ورولز رويس ، وبرات آند ويتني على سوق محركات التوربوفان ، وذلك حسب ترتيب حصصها السوقية. وتشارك جنرال إلكتريك مع شركة سافران الفرنسية في مشروع مشترك تحت اسم "سي إف إم إنترناشونال" . كما تشارك برات آند ويتني في مشروع مشترك آخر، هو "إنترناشونال إيرو إنجنز" ، مع شركة "إيرو إنجن كوربوريشن" اليابانية وشركة "إم تي يو إيرو إنجنز " الألمانية، والمتخصصة في محركات عائلة طائرات إيرباص A320 . وتشارك برات آند ويتني مع جنرال إلكتريك في مشروع مشترك آخر، هو " إنجن ألاينس" ، الذي يبيع مجموعة من المحركات لطائرات مثل إيرباص A380 .

بالنسبة للطائرات التجارية وطائرات الشحن ، بلغ عدد المحركات العاملة في عام 2016 نحو 60,000 محرك، ومن المتوقع أن يرتفع إلى 103,000 محرك بحلول عام 2035 مع تسليم 86,500 محرك، وفقًا لبيانات فلايت جلوبال . وستكون غالبية هذه المحركات من نوع المحركات متوسطة الدفع للطائرات ذات الجسم الضيق، حيث سيتم تسليم 54,000 محرك، ليرتفع بذلك حجم الأسطول من 28,500 إلى 61,000 محرك. أما المحركات عالية الدفع للطائرات ذات الجسم العريض ، والتي تمثل ما بين 40 و45% من قيمة السوق، فمن المتوقع أن يرتفع عددها من 12,700 محرك إلى أكثر من 21,000 محرك مع تسليم 18,500 محرك. كما سيرتفع عدد محركات الطائرات النفاثة الإقليمية التي تقل حمولتها عن 20,000  رطل (89 كيلو نيوتن) من 7,500 إلى 9,000 محرك، بينما سيزداد  عدد محركات التوربينات المروحية للطائرات التجارية من 9,400 إلى 10,200 محرك. ينبغي أن تتصدر شركة CFM حصة السوق للمصنعين بنسبة 44%، تليها شركة برات آند ويتني بنسبة 29%، ثم شركتا رولز رويس وجنرال إلكتريك بنسبة 10% لكل منهما. [ 61 ]

المراوح التوربينية التجارية قيد الإنتاج

المحركات التوربينية التجارية قيد الإنتاج [ 62 ]
نموذجيبدأبواسطةطولمعجبوزنقوة الدفعنسبة الدفع إلى الوزنالتطبيقات الرئيسية
جنرال الكتريك CF619714.3–5.34.00–4.41  متر2.20–2.79  متر3.82–5.08  طن222–298  كيلو نيوتن4.45–7.94A300 / A310 ، A330 ، B747 ، B767 ، MD-11 ، DC-10
GE CF3419825.3–6.32.62–3.26  متر1.25–1.32  متر0.74–1.12  طن41–82.3  كيلو نيوتن3.74–11.34تشالنجر 600 ، سي آر جيه ، إي-جيتس
GE GE9019928.7–9.95.18–5.40  متر3.12–3.25  متر7.56–8.62  طن330–510  كيلو نيوتن3.95–6.84B777
GE GEnx20068.0–9.34.31–4.69  متر2.66–2.82  متر5.62–5.82  طن296–339  ​​كيلو نيوتن5.19–6.16B747-8 ، B787
جواز سفر جنرال إلكتريك20135.63.37  متر1.30  متر2.07  طن78.9–84.2  كيلو نيوتن3.86–4.13جلوبال 7000 /8000
جي إي هوندا إتش إف 12020092.91.51  متر0.66  متر0.211  طن9.1  كيلو نيوتن4.41HA-420
GE-H HF12020094.431.12  متر0.54  متر0.18  طن7.4  كيلو نيوتن4.20هوندا جيت
P&W PW400019844.8–6.43.37–4.95  متر2.84  متر4.18–7.48  طن222–436  كيلو نيوتن3.04–10.60A300 / A310 ، A330 ، B747 ، B767 ، B777 ، MD-11
P&W PW600020004.902.73  متر1.44  متر2.36  طن100.2  كيلو نيوتن4.32إيرباص A318
P&W PW1000G20089.0–12.53.40  متر1.42–2.06  متر2.86  طن67–160  كيلو نيوتن2.38–5.70A320neo ، CSeries ، E-Jets E2
بي آند دبليو سي بي دبليو 30019883.8–4.51.92–2.07  متر0.97  متر0.45–0.47  طن23.4–35.6  كيلو نيوتن5.05–8.09سيتي. السيادية , G200 , F.7X , F.2000
بي آند دبليو سي بي دبليو 50019933.901.52  متر0.70  متر0.28  طن13.3  كيلو نيوتن4.85Citation Excel , Phenom 300
بي آند دبليو سي بي دبليو 60020011.8–2.80.67  متر0.36  متر0.15  طن6.0  كيلو نيوتن4.08سيتي موستانج ، إكليبس 500 ، فينوم 100
بي آند دبليو سي بي دبليو 80020125.51.30  متر1.30  متر1.4  طن67.4–69.7  كيلو نيوتن4.91-5.07غلف ستريم G500/G600 ، فالكون 6X
RR BR70019944.2–4.53.41–3.60  متر1.32–1.58  متر1.63–2.11  طن68.9–102.3  كيلو نيوتن3.31–6.40بوينغ 717 ، غلوبال إكسبريس ، غلف ستريم 5
RR Trent 50019998.53.91  متر2.47  متر4.72  طن252  كيلو نيوتن5.44A340 -500/600
قطار RR Trent 70019904.93.91  متر2.47  متر4.79  طن320  كيلو نيوتن6.83A330
قطار RR Trent 80019935.7–5.794.37  متر2.79  متر5.96–5.98  طن411–425  كيلو نيوتن7.02–7.27B777
قطار RR Trent 90020048.74.55  متر2.95  متر6.18–6.25  طن340–357  كيلو نيوتن5.56–5.87A380

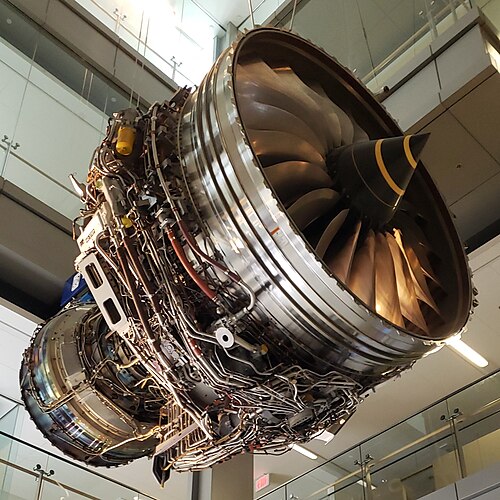

قطار RR Trent 1000200610.8–114.74  متر2.85  متر5.77  طن265.3–360.4  كيلو نيوتن4.69–6.36B787
RR Trent XWB20109.35.22  متر3.00  متر7.28  طن330–430  كيلو نيوتن4.63–6.02A350XWB
آر آر تاي19843.1–3.22.41  متر1.12–1.14  متر1.42–1.53  طن61.6–68.5  كيلو نيوتن4.13–4.92غلف ستريم 4 ، فوكر 70/100
RR AE 300719915.02.71  متر1.11  متر0.72  طن33.7  كيلو نيوتن4.77ERJ ، Citation X
CFM5619745.0–6.62.36–2.52  متر1.52–1.84  متر1.95–2.64  طن97.9–151  كيلو نيوتن3.82–7.91A320 ، A340 -200/300، B737 ، KC-135 ، DC-8
قفزة سي إف إم20139.0–11.03.15–3.33  متر1.76–1.98  متر2.78–3.15  طن100–146  كيلو نيوتن3.26–5.33ايه 320 نيو ، بي 737 ماكس ، كوماك C919
IAE V250019874.4–4.93.20  متر1.60  متر2.36–2.54  طن97.9–147  كيلو نيوتن4.32A320 ، MD-90
EA GP700020048.74.75  متر2.95  متر6.09–6.71  طن311–363  كيلو نيوتن4.70–6.07A380
HW TFE73119702.66–3.91.52–2.08  متر0.72–0.78  متر0.34–0.45  طن15.6–22.2  كيلو نيوتن3.61–6.65ليرجيت 70/75 ، جي 150 ، فالكون 900
HW HTF700019994.42.29  متر0.87  متر0.62  طن28.9  كيلو نيوتن4.74تشالنجر 300 ، جي 280 ، ليجاسي 500
ويليامز إف جيه 4419853.3–4.11.36–2.09  متر0.53–0.57  متر0.21–0.24  طن6.7–15.6  كيلو نيوتن3.21–7.60سيتايشن جيت ، سيت. M2 ، HA-480 إيشلون
ويليامز إف جيه 3319980.98  متر0.53  متر0.14  طن6.7  كيلو نيوتن4.88سيروس SF50
سيلفركريست20125.91.90  متر1.08  متر1.09  طن50.9  كيلو نيوتن4.76مدينة نصف الكرة الأرضية ، فالكون 5X
PS-9019924.44.96  متر1.9  متر2.95  طن157–171  كيلو نيوتن5.42–5.89إليوشن إيل-76 ، إليوشن إيل-96 ، توبوليف تو-204

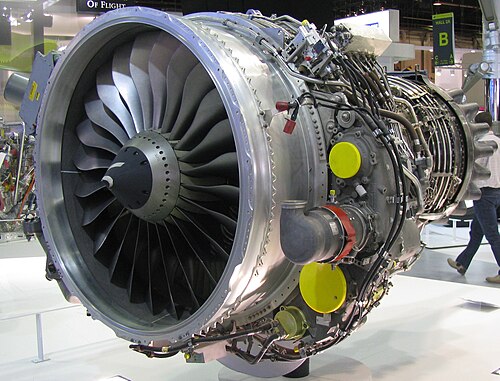

باور جيت سام 14620084–4.13.59  متر1.22  متر2.26  طن71.6–79.2  كيلو نيوتن3.23–3.57سوخوي سوبرجت 100

محركات نفاثة ذات قدرة تجاوز فائقة

في سبعينيات القرن الماضي، اختبرت شركة رولز رويس/سنيكما محركًا توربينيًا مروحيًا من طراز M45SD-02 مزودًا بشفرات مروحة متغيرة الميل لتحسين التحكم عند نسب ضغط منخفضة للغاية للمروحة، ولتوفير خاصية عكس الدفع حتى سرعة صفر للطائرة. وكان الهدف من هذا المحرك هو تزويد الطائرات فائقة الهدوء القادرة على الإقلاع والهبوط القصيرين، والتي تعمل من مطارات وسط المدن.

سعياً لزيادة الكفاءة مع السرعة، طُوّر محرك توربيني مروحي يُعرف باسم محرك المروحة الدافعة ، وهو محرك ذو مروحة غير مُغطاة. تقع شفرات المروحة خارج القناة، مما يُعطيه مظهر محرك توربيني مروحي ذي شفرات عريضة تشبه السيف. وقد عرضت كل من جنرال إلكتريك وبرات آند ويتني/أليسون محركات المروحة الدافعة في ثمانينيات القرن الماضي. إلا أن الضوضاء المفرطة داخل المقصورة وانخفاض تكلفة وقود الطائرات النفاثة حالا دون استخدامها في الخدمة. وكان محرك المروحة الدافعة بروجرس دي-27 ، الذي طُوّر في الاتحاد السوفيتي، المحرك الوحيد من نوعه الذي تم تركيبه في طائرة إنتاجية.

مصطلحات

الاحتراق اللاحق
أنبوب نفاث مجهز للاحتراق اللاحق [ 63 ]
مُعزز
حارق لاحق للمحرك التوربيني المروحي مع احتراق في التدفقات الساخنة والباردة [ 63 ]
بواسطة
ذلك الجزء من المحرك الذي يختلف عن قلب المحرك من حيث المكونات وتدفق الهواء، على سبيل المثال ذلك الجزء من شفرات المروحة (الغطاء الخارجي للمروحة) والجزء الثابت الذي يمرر هواء التجاوز، قناة التجاوز، فوهة التجاوز
نسبة التجاوز
تدفق كتلة الهواء الجانبي / تدفق كتلة الهواء الأساسي [ 64 ]
جوهر
ذلك الجزء من المحرك، والذي يختلف عن نظام التجاوز من حيث المكونات وتدفق الهواء، على سبيل المثال: غطاء المحرك الأساسي، وفوهة المحرك الأساسية، وتدفق الهواء الأساسي، والآلات المرتبطة به، وغرفة الاحتراق، ونظام الوقود.
قوة أساسية
يُعرف أيضًا باسم "الطاقة المتاحة" أو "قوة المحرك الغازي". يُستخدم لقياس الشغل النظري (التمدد المتساوي الإنتروبيا) المتاح من مولد أو قلب غازي عن طريق تمديد غاز ساخن عالي الضغط إلى الضغط الجوي. ولأن الطاقة تعتمد على ضغط ودرجة حرارة الغاز (والضغط الجوي)، فإن أحد مؤشرات الأداء لمحركات توليد الدفع هو مقياس لإمكانية توليد الدفع من غاز ساخن عالي الضغط، ويُعرف باسم "قوة الدفع التيار". يتم الحصول عليه بحساب السرعة الناتجة عن التمدد المتساوي الإنتروبيا إلى الضغط الجوي. تظهر أهمية قوة الدفع عند ضربها بسرعة الطائرة للحصول على شغل الدفع. إن شغل الدفع المتاح فعليًا أقل بكثير من قوة المحرك الغازي بسبب تزايد الهدر في الطاقة الحركية للعادم مع ازدياد الضغط ودرجة الحرارة قبل التمدد إلى الضغط الجوي. يرتبط الاثنان بكفاءة الدفع، [ 65 ] وهو مقياس للطاقة المهدرة نتيجة لإنتاج قوة (أي الدفع) في سائل عن طريق زيادة سرعة (أي زخم) السائل.
جاف
تصنيفات المحرك / أوضاع ذراع الخانق أسفل اختيار الاحتراق اللاحق
درجة حرارة غاز العادم
درجة حرارة غازات العادم
تقرير الأداء الإلكتروني
نسبة ضغط المحرك
معجب
ضاغط توربيني مروحي منخفض الضغط
مروحة نفاثة
توربيني مروحي أو طائرة تعمل بالتوربين المروحي (عامية) [ 66 ]
نسبة ضغط المروحة
إجمالي ضغط مخرج المروحة / إجمالي ضغط مدخل المروحة
درجة حرارة مرنة
عند انخفاض وزن الإقلاع، يمكن للطائرات التجارية استخدام قوة دفع مخفّضة، مما يزيد من عمر المحرك ويقلل من تكاليف الصيانة. درجة حرارة المرونة هي درجة حرارة هواء خارجية أعلى من درجة الحرارة الفعلية، وتُدخل هذه القيمة إلى حاسوب مراقبة المحرك لتحقيق قوة الدفع المخفّضة المطلوبة (المعروفة أيضًا باسم "تخفيض قوة الدفع بناءً على درجة الحرارة المفترضة"). [ 67 ]
مولد غاز
ذلك الجزء من قلب المحرك الذي يوفر الغاز الساخن عالي الضغط لتشغيل التوربينات ذات المروحة (التوربينات المروحية)، ولدفع الفوهات (التوربينات النفاثة)، ولتشغيل التوربينات ذات المروحة والدوار (التوربينات المروحية والتوربينات العمودية)، ولتوربينات الطاقة الصناعية والبحرية [ 68 ].
إتش بي
ضغط عالٍ
مقاومة سحب الهواء الداخل
فقدان زخم أنبوب تيار المحرك من التدفق الحر إلى مدخل السحب، أي كمية الطاقة المنقولة إلى الهواء اللازمة لتسريع الهواء من جو ساكن إلى سرعة الطائرة.
IEPR
نسبة ضغط المحرك المتكاملة
الملكية الفكرية
ضغط متوسط
LP
ضغط منخفض
قوة الدفع الصافية
قوة دفع الفوهة في الهواء الساكن (قوة الدفع الإجمالية) - مقاومة أنبوب تدفق المحرك (فقدان الزخم من التدفق الحر إلى مدخل السحب، أي كمية الطاقة المنقولة إلى الهواء اللازمة لتسريع الهواء من جو ساكن إلى سرعة الطائرة). هذه هي قوة الدفع المؤثرة على هيكل الطائرة.
نسبة الضغط الكلية
عدد مرات زيادة الضغط نتيجة لضغط الكبش والعمل الذي تقوم به مراحل الضاغط
الكفاءة الإجمالية
الكفاءة الحرارية × كفاءة الدفع
كفاءة الدفع
قوة الدفع / معدل إنتاج الطاقة الحركية الدافعة (تحدث أقصى كفاءة للدفع عندما تتساوى سرعة الطائرة النفاثة مع سرعة الطيران، مما يعني انعدام صافي الدفع!)
معدل استهلاك الوقود النوعي (SFC)
إجمالي تدفق الوقود/صافي الدفع (يتناسب مع سرعة الطيران/الكفاءة الحرارية الإجمالية)
بدء التشغيل
زيادة في عدد دورات المحرك في الدقيقة (عامية)
ينسحب من البكرة
انخفاض في عدد دورات المحرك في الدقيقة (مصطلح عامي)
تحميل المسرح
بالنسبة للتوربين، الذي يهدف إلى توليد الطاقة، يُعدّ الحمل مؤشرًا على الطاقة المُولّدة لكل رطل/ثانية من الغاز (الطاقة النوعية). تقوم مرحلة التوربين بتحويل مسار الغاز من اتجاهه المحوري وتسريعه (في ريش توجيه الفوهة) لتدوير الدوّار بأقصى كفاءة (يجب أن تُولّد شفرات الدوّار قوة رفع عالية)، بشرط أن يتم ذلك بكفاءة، أي مع خسائر مقبولة. [ 69 ] أما بالنسبة لمرحلة الضاغط، التي تهدف إلى زيادة الضغط، فتُستخدم عملية الانتشار. يُمكن اعتبار مقدار الانتشار المسموح به (ومقدار زيادة الضغط المُتحصّل عليها) قبل حدوث انفصال غير مقبول في التدفق (أي خسائر) بمثابة حدّ للحمل. [ 70 ]
ضغط الركود
يُعرف أيضًا بالضغط الكلي؛ ضغط المائع إذا تحولت كل الطاقة الحركية إلى ضغط بشكل متساوي الإنتروبيا؛ مجموع الضغط الساكن والضغط الديناميكي
الضغط الساكن
ضغط السائل الذي لا يرتبط بحركته ولكن بحالته [ 71 ] أو، بدلاً من ذلك، الضغط الناتج عن الحركة العشوائية لجزيئات السائل التي يمكن الشعور بها أو قياسها إذا كانت تتحرك مع التدفق [ 72 ].
قوة الدفع النوعية
صافي الدفع / تدفق الهواء الداخل
الكفاءة الحرارية
معدل إنتاج الطاقة الحركية الدافعة / طاقة الوقود
إجمالي تدفق الوقود
معدل تدفق الوقود في غرفة الاحتراق (بالإضافة إلى أي غرفة احتراق لاحقة) (على سبيل المثال، رطل/ثانية أو غرام/ثانية)
الضغط الكلي
يُعرف أيضًا بضغط الركود؛ وهو مجموع الضغط الساكن والضغط الديناميكي؛ وهو ضغط المائع إذا تحولت كل الطاقة الحركية إلى ضغط بشكل متساوي الإنتروبيا
درجة حرارة مدخل دوار التوربين
أقصى درجة حرارة للدورة، أي درجة الحرارة التي يتم عندها نقل الشغل

انظر أيضاً

مراجع

  1. براين، مارشال (أبريل 2000). "كيف تعمل محركات التوربينات الغازية" . howstuffworks.com . تم الاطلاع عليه بتاريخ 24 نوفمبر 2010 .
  2. 1 2 هول، نانسي (5 مايو 2015). "محرك توربيني مروحي" . مركز جلين للأبحاث . ناسا . تم الاسترجاع في 25 أكتوبر 2015. تستخدم معظم الطائرات التجارية الحديثة محركات توربينية مروحية نظرًا لقوة دفعها العالية وكفاءتها الجيدة في استهلاك الوقود.
  3. 1 2 هاكر، مايكل؛ بورغاردت، ديفيد؛ فليتشر، لينيا؛ غوردون، أنتوني؛ بيروزي، ويليام (18 مارس 2009). الهندسة والتكنولوجيا . سينغيج ليرنينغ. ص 319. ISBN  978-1-285-95643-5تم الاطلاع عليه بتاريخ 25 أكتوبر 2015. جميع الطائرات التجارية الحديثة التي تعمل بمحركات نفاثة تستخدم محركات توربينية مروحية ذات نسبة تجاوز عالية [... ]
  4. 1 2 فيرما، بهارات (1 يناير 2013). مجلة الدفاع الهندية: أبريل - يونيو 2012. دار نشر لانسر. ص 18. ISBN  978-81-7062-259-8تم الاطلاع عليه بتاريخ 25 أكتوبر 2015. يمكن تقسيم محطات الطاقة العسكرية إلى فئات رئيسية، منها المحركات التوربينية ذات نسبة الالتفافية المنخفضة التي تُستخدم عادةً لتشغيل الطائرات المقاتلة ...
  5. 1 2 ماجيل، فرانك نورثن، محرر. (1993). مسح ماجيل للعلوم: سلسلة العلوم التطبيقية، المجلد 3. مطبعة سالم. ص 1431. ISBN  9780893567088معظم الطائرات العسكرية التكتيكية تعمل بمحركات توربينية ذات نسبة تجاوز منخفضة .
  6. ويتل، السير فرانك (1981). الديناميكا الهوائية الحرارية للتوربينات الغازية مع إشارة خاصة إلى دفع الطائرات . كتب إلسيفير للعلوم والتكنولوجيا. ص 218. ISBN  0-08-026719-X.
  7. روبرت، كينيدي ف. (1945-02-01). "تحليل لأنظمة الدفع النفاث التي تستخدم المادة العاملة لدورة ديناميكية حرارية بشكل مباشر" . ناسا .
  8. روث، برايس ألكسندر (2000-09-01). معالجة نظرية للمخاطر التقنية في تصميم أنظمة الدفع الحديثة (أطروحة). Bibcode : 2000PhDT.......101R .ص 76
  9. مجلة الطائرات، سبتمبر-أكتوبر 1966: المجلد 3، العدد 5. المعهد الأمريكي للملاحة الجوية والفضائية. سبتمبر 1966. ص 386.
  10. مجلة الطائرات، سبتمبر-أكتوبر 1966: المجلد 3، العدد 5. المعهد الأمريكي للملاحة الجوية والفضائية. سبتمبر 1966. ص 387.
  11. "نسبة التجاوز" ، بريتانيكا
  12. الديناميكا الحرارية ، معهد ماساتشوستس للتكنولوجيا، مؤرشفة من الأصل بتاريخ 28 مايو 2013
  13. كومبستي، نيكولاس (2003). الدفع النفاث . ISBN 978-0-521-54144-2الشكل 7.3 : التغير المتوقع في قوة الدفع واستهلاك الوقود السطحي مع نسبة التجاوز لنواة ثابتة
  14. "اعتبارات عملية في تصميم دورة المحرك"، إم جي فيلبوت، AGARD LS 183، التنبؤ بالأداء الثابت والعابر، ISBN 92 835 0674 X، ص.2-12
  15. "Flight global" (ملف PDF) . Flightglobal.com .
  16. تايلور، جون دبليو آر (محرر)، جميع طائرات العالم 1975-1976 ، بولتون هاوس، 8 شيبردس ووك، لندن N1 7LW: جينز، ص 748 {{citation}}: CS1 maint: location ( link )
  17. وقائع المؤتمر ، الجمعية الأمريكية للمهندسين الميكانيكيين، 15 أبريل 2015، doi : 10.1115/84-GT-230
  18. أبرنيثي، بوب (26 مارس 2004). "المزيد من حكايات برات آند ويتني التي لم تُروَ قط" . رودرانرز إنترناشونال . مؤرشف من الأصل في 31 أغسطس 2025.
  19. "محرك توربيني مروحي" . مركز أبحاث الطيران التابع لناسا . تم الاطلاع عليه بتاريخ 24 نوفمبر 2010 .
  20. 1 2 نيومان، جيرهارد (2004) [نُشر لأول مرة بواسطة مورو عام 1984]. هيرمان الألماني: محظوظٌ فحسب، على ما أعتقد . بلومنجتون، إنديانا، الولايات المتحدة الأمريكية: دار المؤلف. الصفحات 228-230 . ISBN  1-4184-7925-X.
  21. "محرك التوربوفان" مؤرشف في 2015-04-18 في Wayback Machine ، ص. 7. معهد SRM للعلوم والتكنولوجيا ، قسم هندسة الطيران والفضاء.
  22. كوهين؛ روجرز؛ سارافاناموتو (1972). نظرية التوربينات الغازية ( الطبعة الثانية). لونجمانز. ص 85. ISBN   0-582-44927-8.
  23. FAA-H-8083-3B Airplane Flying Handbook Handbook(PDF). Federal Aviation Administration. 2004. Archived from the original(PDF) on 2012-09-21.
  24. "Turbofan Thrust". Grc.nasa.gov. Retrieved 1 March 2022.
  25. Goulos, Ioannis; Stankowski, Tomasz; MacManus, David; Woodrow, Philip; Sheaf, Christopher (February 2018). "Civil Turbofan Engine Exhaust Aerodynamics: Impact of Bypass Nozzle After-body Design"(PDF). Aerospace Science and Technology. 73: 85–95. Bibcode:2018AeST...73...85G. doi:10.1016/j.ast.2017.09.002. hdl:1826/12476. Retrieved 1 March 2022.
  26. Kempton, A., "Acoustic liners for modern aero-engines", 15th CEAS-ASC Workshop and 1st Scientific Workshop of X-Noise EV, 2011. Win.tue.nl.
  27. Smith, Michael J. T. (19 February 1970). "Softly, softly towards the quiet jet". New Scientist. fig. 5.
  28. Huff, Dennis; Envia, Edmane (October 2007). "Chapter 89: Jet Engine Noise Generation, Prediction, and Control". In Crocker, Malcolm (ed.). Handbook of Noise and Vibration Control. Wiley. pp. 1096–1108. ISBN 978-0-471-39599-7.
  29. Zaman, K. B. M. Q.; Bridges, J. E.; Huff, D. L. (17–21 December 2010). "Evolution from 'Tabs' to 'Chevron Technology'–a Review"(PDF). Proceedings of the 13th Asian Congress of Fluid Mechanics 17–21 December 2010, Dhaka, Bangladesh. Cleveland, OH: bNASA Glenn Research Center. Retrieved January 8, 2025.
  30. Kester, JD; Slaiby, TG (1968). "Designing the JT-9D Engine to meet Low Noise Requirements for Future Transports". SAE Transactions. 76 (2): 1332. doi:10.4271/670331. JSTOR 44565020. paper 670331.
  31. Smith, M.J.T. (17 August 1972). "Quiet Propulsion". Flight International. p. 241.
  32. McAlpine, A., Research project: Buzz-saw noise and nonlinear acoustics, University of Southampton, archived from the original on 6 July 2022
  33. شوستر، ب.؛ ليبر، ل.؛ فافال، أ. (2010)، "تحسين بطانة مدخل سلسة باستخدام طريقة تنبؤ تم التحقق منها تجريبياً"، المؤتمر السادس عشر لعلم الصوتيات الهوائية AIAA/CEAS ، ستوكهولم، السويد ، doi : 10.2514/6.2010-3824 ، ISBN 978-1-60086-955-6، S2CID 113015300 {{citation}}: CS1 maint: موقع الناشر مفقود ( رابط )
  34. فيرانتي، بي جي؛ كوبيلو، دي؛ بيوتكي، إم (2011)، "تصميم والتحقق التجريبي من البطانات الصوتية 'الخالية تمامًا من الوصلات' في جهاز التكييف المعياري لمنشأة المروحة العالمية (UFFA)"، المؤتمر السابع عشر لعلم الصوتيات الهوائية AIAA/CEAS ، بورتلاند، أوريغون، doi : 10.2514/6.2011-2728 ، ISBN 978-1-60086-943-3AIAA-2011-2728{{citation}}: CS1 maint: موقع الناشر مفقود ( رابط )
  35. 1 2 بانكي، جيم (13 ديسمبر 2012). "ناسا تساعد في خلق ليلة أكثر هدوءًا" . ناسا . تم الاسترجاع في 12 يناير 2013 .
  36. 1 2 "تقنية شيفرون التابعة لناسا تُهدئ الأجواء" . 11 مارس 2025. تم الاطلاع عليه بتاريخ 12 مارس 2026 .
  37. "مدعو" (ملف PDF) ، المؤتمر الثالث عشر لإدارة الطيران المدني ، CN : قيادة القوات الجوية، مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 25 مارس 2014
  38. "تاريخ وتطوير المحركات النفاثة 1930-1960، المجلد 1"، دار كراوود للنشر المحدودة، 2007، رقم ISBN 978 1 86126 912 6، ص  241.
  39. "صورة مقطعية لطائرة متروفيك إف 3 - صور فوتوغرافية على موقع فلايت جلوبال للمجال الجوي" . Flightglobal.com. 2007-11-07 . تم الاطلاع عليه بتاريخ 2013-04-29 .
  40. "الصفحة 145" . مجلة فلايت إنترناشونال . 1946.
  41. "1954 | 0985 | أرشيف الرحلات" . Flightglobal.com. 9 أبريل 1954. مؤرشف من الأصل في 18 أكتوبر 2012. تم الاطلاع عليه في 29 أبريل 2013 .
  42. غانستون، بيل (2006). تطوير محركات الطائرات النفاثة والتوربينية ( الطبعة الرابعة). ص 197. ISBN   0-7509-4477-3.
  43. بوين، والتر ج.، محرر. (2002). الحرب الجوية: موسوعة دولية: من الألف إلى اللام . ABC-CLIO. ص 235. ISBN  978-1-57607-345-2.
  44. "محرك ليكومينغ PLF1A-2 التوربيني المروحي" . متحف سميثسونيان الوطني للطيران والفضاء . تم الاطلاع عليه في 31 ديسمبر 2021 .
  45. السيد، أحمد ف. (25 مايو 2016). أساسيات دفع الطائرات والصواريخ . سبرينغر. ISBN 978-1-4471-6796-9.
  46. "RB211-535E4" (ملف PDF) . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 3 يناير 2011. تم الاطلاع عليه بتاريخ 1 مارس 2022 .
  47. كتاب جينز "جميع طائرات العالم 1975-1976"، رقم ISBN 0 531 03250 7، حرره جون دبليو آر تايلور، صفحة 748
  48. ^ "ص.01.7" (PDF) . Icas.rg . تم الاسترجاع في 1 مارس 2022 .
  49. ويبر، ريتشارد ج. (1971). هندسة متغيرة لمروحة خلفية لتخفيف ضوضاء الإقلاع أو زيادة قوة الدفع لمحرك توربيني نفاث . أوهايو: مركز لويس للأبحاث، ناسا.
  50. كوهين، هنري (1987). نظرية التوربينات الغازية . أرشيف الإنترنت. بيرنت ميل، هارلو، إسيكس، إنجلترا : لونجمان ساينتيفيك آند تكنيكال؛ نيويورك : وايلي. ISBN   978-0-470-20705-5.
  51. "تقنية المحركات التوربينية المروحية ذات التروس - الفرص والتحديات وحالة الجاهزية" (ملف PDF) . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 20-05-2013.سي. ريغلر، سي. بيشلمير: المؤتمر الأوروبي الأول للفضاء والطيران التابع للجمعية الأوروبية لعلوم الفضاء، 10-13 سبتمبر 2007، برلين، ألمانيا
  52. 1 2 فيرم، بيورن (21 أكتوبر 2016). "ركن بيورن: تحدي المحرك" . أخبار ليهام .
  53. 1 2 زاريتسكي، ليت، هندريكس، وسوديتوس (2013)؛ تحديد عمر شفرات التوربينات من بيانات ميدانية للمحرك. NASA/TP—2013-217030. متاح على الإنترنت على الرابط التالي: https://ntrs.nasa.gov/api/citations/20130013703/downloads/20130013703.pdf
  54. 1 2 هارجريفز، بن (28 سبتمبر 2017). "فهم تعقيدات شفرات المراوح الأكبر حجماً" . شبكة أسبوع الطيران .
  55. نوريس، جاي؛ وارويك، غراهام (26 مارس 2015). "مستقبل معكوس ومائل لمحرك برات التوربيني المروحي ذي التروس؟" . أسبوع الطيران وتكنولوجيا الفضاء .
  56. 1 2 3 4 5 6 7 نوريس، جاي (8 أغسطس 2017). "المحركات التوربينية المروحية لم تُنجز بعد" . أسبوع الطيران وتكنولوجيا الفضاء .
  57. برنامج "خفض الطاقة والانبعاثات والضوضاء بشكل مستمر (CLEEN)" . www.faa.gov . إدارة الطيران الفيدرالية . تم الاطلاع عليه بتاريخ 11 فبراير 2023 .
  58. فينغر، أولريش (20 مارس 2014)، تقنية رولز رويس لمحركات الطائرات المستقبلية (ملف PDF) ، رولز رويس ألمانيا
  59. غيتس، دومينيك (15 يونيو 2018). "محركات متطورة مثيرة للمشاكل لطائرات بوينغ وإيرباص تُسبب اضطرابًا لشركات الطيران وتُقلق المسافرين" . صحيفة سياتل تايمز .
  60. ريلز، كيري (6 سبتمبر 2019). "كيف يكمن مستقبل الطائرات الكهربائية فيما وراء المحركات" . فلايت جلوبال .
  61. "توقعات محركات أسطول الطيران" . فلايت جلوبال . 2 نوفمبر 2016.
  62. جينز جميع طائرات العالم . 2005. ص 850-853 . ISSN 0075-3017 .
  63. 1 2 قاموس كامبريدج للفضاء الجوي، بيل غانستون 2004، رقم ISBN 978 0 511 33833 5
  64. كمبستي، نيكولاس (1997). الدفع النفاث . مطبعة جامعة كامبريدج. ص 65. ISBN  0-521-59674-2.
  65. روث، برايس؛ مافريس، ديمتري (24 يوليو 2000). "مقارنة نماذج الفقد الديناميكي الحراري المناسبة لدفع التوربينات الغازية - النظرية والتصنيف" . المؤتمر والمعرض المشترك السادس والثلاثون للدفع التابع لـ AIAA/ASME/SAE/ASEE . لاس فيغاس، نيفادا، الولايات المتحدة الأمريكية: المعهد الأمريكي للملاحة الجوية والفضائية: 4-8 . doi : 10.2514/6.2000-3714 .
  66. قاموس كامبريدج للفضاء الجوي، بيل غانستون 2004، رقم ISBN 978 0 511 33833 5
  67. "إقلاع بقوة دفع مخفضة" . 30 مايو 2021.
  68. أداء التوربينات الغازية، الطبعة الثانية، والش وفليتشر 2004، رقم ISBN 0 632 06434 X، ص. 5
  69. محركات الطائرات النفاثة وأنظمة الدفع للمهندسين، تنمية الموارد البشرية، محركات طائرات جنرال إلكتريك 1989، ص 5-9
  70. التصميم الديناميكي الهوائي لضواغط التدفق المحوري، N65 23345، 1965، NASA SP-36، ص 68
  71. كلانسي، إل جيه، الديناميكا الهوائية ، صفحة 21
  72. كوردا، ستيفن (2017). مقدمة في هندسة الطيران والفضاء من منظور اختبار الطيران . جون وايلي وأولاده. ص 185. ISBN  9781118953389.
