البوصلة (أداة الرسم)

تحتاج هذه المقالة إلى مصادر إضافية للتحقق . يُرجى المساعدة في تحسين هذه المقالة بإضافة مصادر موثوقة . قد يتم الطعن في المواد غير الموثقة وإزالتها. البحث عن المصادر:  أداة رسم "البوصلة" - الأخبار  · الصحف  · الكتب  · العلماء  · JSTOR ( نوفمبر 2023 ) ( تعرف على كيفية ومتى تزيل هذه الرسالة )

البوصلة ، والمعروفة أيضًا باسم زوج البوصلات ، هي أداة رسم فنية يمكن استخدامها لرسم الدوائر أو الأقواس . كما يمكن استخدامها كأداة لتحديد المسافات، وخاصة على الخرائط . يمكن استخدام البوصلات في الرياضيات والرسم والملاحة وأغراض أخرى .

قبل ظهور الحوسبة، كانت البوصلات والأدوات الأخرى المستخدمة في الرسم اليدوي تُعبأ غالبًا كمجموعة ^[1] ذات أجزاء قابلة للتبديل . وبحلول منتصف القرن العشرين، استكملت قوالب الدوائر استخدام البوصلات. ^{[ بحاجة لمصدر ]} واليوم، غالبًا ما يتم توفير هذه المرافق من خلال برامج التصميم بمساعدة الكمبيوتر ، لذا فإن الأدوات المادية تخدم بشكل أساسي غرضًا تعليميًا في تدريس الهندسة والرسم الفني وما إلى ذلك.

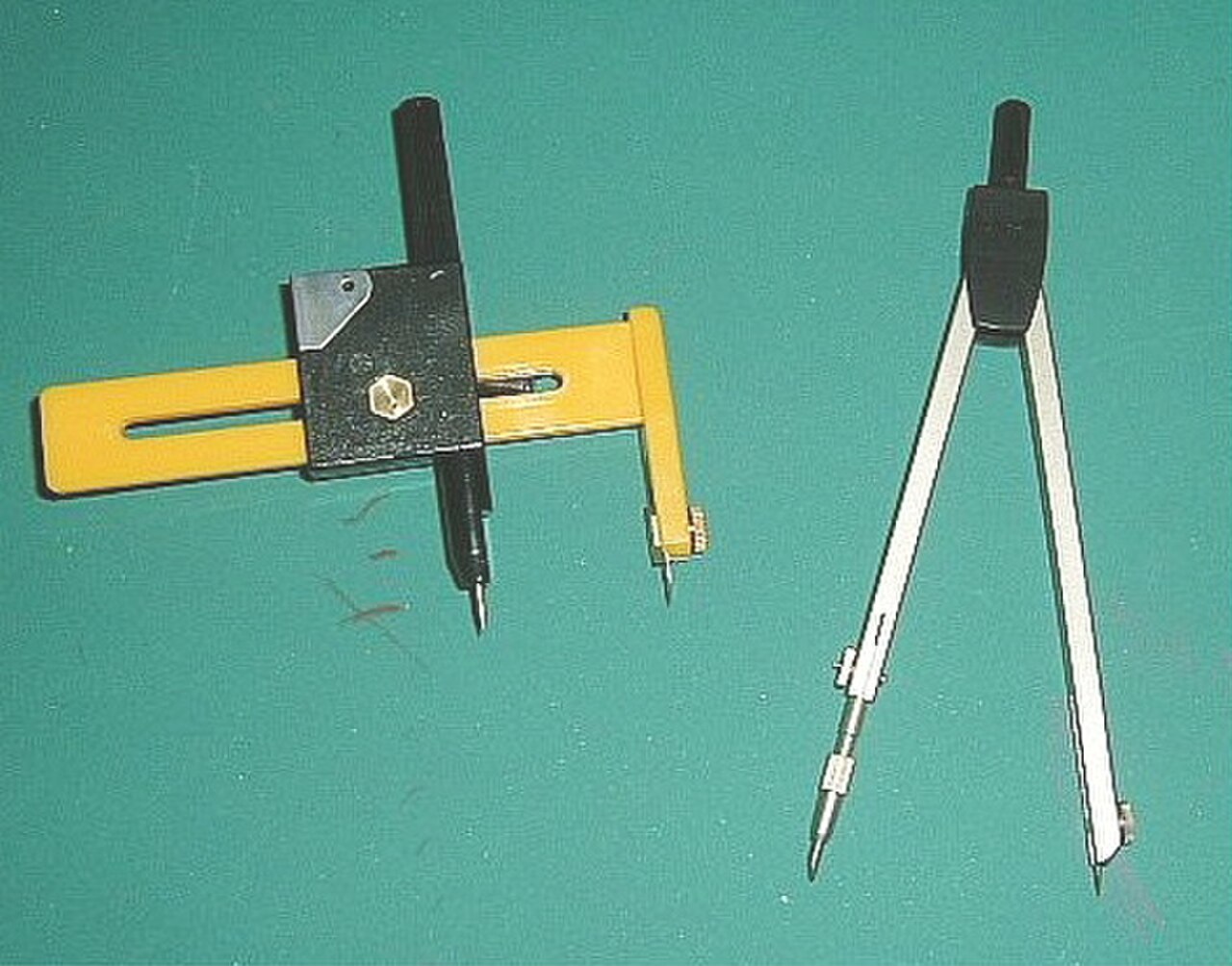

تُصنع البوصلات عادةً من المعدن أو البلاستيك، وتتكون من "ساقين" متصلتين بمفصلة يمكن تعديلها للسماح بتغيير نصف قطر الدائرة المرسومة. عادةً ما يكون لدى إحدى الساقين سن في نهايتها للتثبيت، بينما تحمل الساق الأخرى أداة رسم، مثل قلم رصاص ، أو قطعة قصيرة من رصاص قلم رصاص أو قلم في بعض الأحيان .

المقبض عبارة عن قضيب صغير محزز فوق المفصلة، ​​ويبلغ طوله عادة حوالي نصف بوصة. ويمكن للمستخدمين الإمساك به بين إصبع السبابة والإبهام.

يوجد نوعان من الأرجل في زوج من البوصلات: الساق المستقيمة أو الثابتة والساق القابلة للتعديل. ولكل منهما غرض منفصل؛ فالساق الثابتة تعمل كأساس أو دعم لرأس الإبرة، بينما يمكن تعديل الساق القابلة للتعديل لرسم أحجام مختلفة من الدوائر.

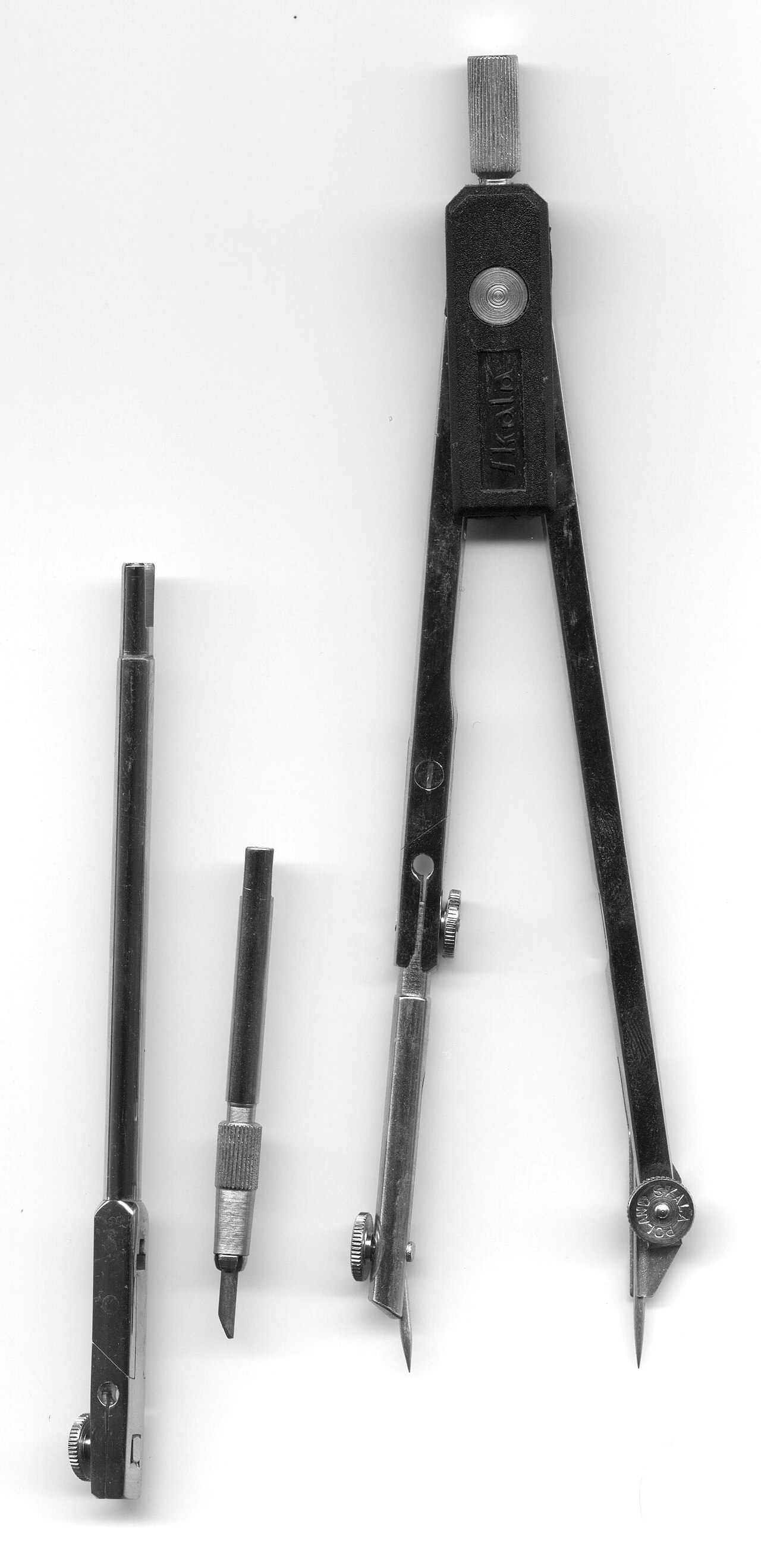

إن المسمار الموجود بالمفصلة يثبت الساقين في موضعهما. ويمكن تعديل المفصلة حسب الصلابة المطلوبة؛ فكلما كان المسمار المثبت بالمفصلة أكثر إحكامًا، كلما كان أداء البوصلة أكثر دقة. ويمكن تعديل البوصلة ذات الجودة الأفضل، المصنوعة من معدن مطلي، بدقة من خلال عجلة صغيرة مسننة توضع عادةً بين الساقين (انظر الرسوم المتحركة "استخدام البوصلة" الموضحة أعلاه) ولها زنبرك (قوي بشكل خطير) يحيط بالمفصلة. وغالبًا ما يُعرف هذا النوع من البوصلات باسم "زوج من البوصلات ذات القوس الزنبركي".

تقع رأس الإبرة على الساق الثابتة، وتعمل كنقطة مركزية للدائرة التي سيتم رسمها.

يرسم قلم الرصاص الدائرة على ورق أو مادة معينة. أو يمكن استخدام طرف حبر أو ملحق مع قلم فني . أما البوصلة ذات الجودة الأفضل، المصنوعة من المعدن، فيتم شحذ قطعة من قلم الرصاص فيها بشكل خاص بحيث تصبح على شكل "حافة إزميل"، وليس بشكل نقطة.

يساعد هذا على تثبيت رصاص القلم أو القلم في مكانه.

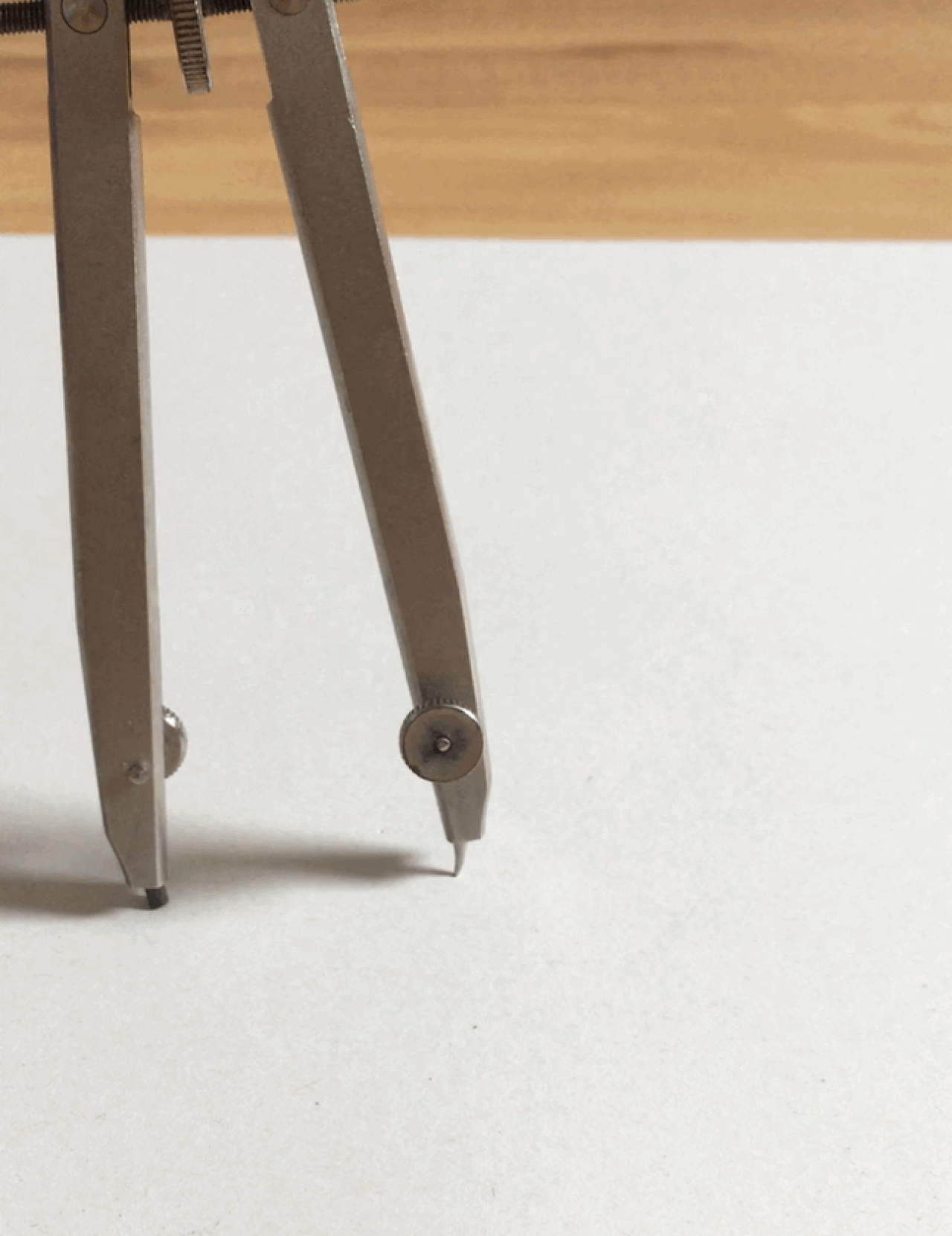

يمكن رسم الدوائر عن طريق دفع إحدى ساقي البوصلة في الورقة ذات السن، ووضع القلم الرصاص على الورقة، وتحريك القلم الرصاص حولها مع الحفاظ على الساقين بنفس الزاوية . بعض الأشخاص الذين يجدون هذا الإجراء صعبًا غالبًا ما يمسكون البوصلة بثبات ويحركون الورقة حولها بدلاً من ذلك. يمكن تغيير نصف قطر الدائرة المقصودة عن طريق ضبط الزاوية الأولية بين الساقين.

يمكن قياس المسافات على الخريطة باستخدام بوصلة ذات نتوءين، وتسمى أيضًا بوصلة التقسيم (أو "الفواصل" فقط). يتم ضبط المفصلة بطريقة تجعل المسافة بين النتوءين على الخريطة تمثل مسافة معينة في الواقع، ومن خلال قياس عدد المرات التي تلائم فيها البوصلة بين نقطتين على الخريطة، يمكن حساب المسافة بين هاتين النقطتين.

تُستخدم إنشاءات البوصلات والمسطرة المستقيمة لتوضيح مبادئ الهندسة المستوية . وعلى الرغم من استخدام زوج حقيقي من البوصلات لرسم الرسوم التوضيحية المرئية، فإن البوصلة المثالية المستخدمة في البراهين هي أداة مجردة لإنشاء دوائر مثالية. التعريف الأكثر صرامة لهذه الأداة المجردة هو "البوصلة المنهارة"؛ فبعد رسم دائرة من نقطة معينة بنصف قطر معين، تختفي؛ ولا يمكن نقلها ببساطة إلى نقطة أخرى واستخدامها لرسم دائرة أخرى بنصف قطر متساوٍ (على عكس زوج حقيقي من البوصلات). أظهر إقليدس في اقتراحه الثاني (الكتاب الأول من العناصر ) أنه يمكن استخدام مثل هذه البوصلة المنهارة لنقل مسافة، مما يثبت أن البوصلة المنهارة يمكنها أن تفعل أي شيء يمكن أن تفعله البوصلة الحقيقية.

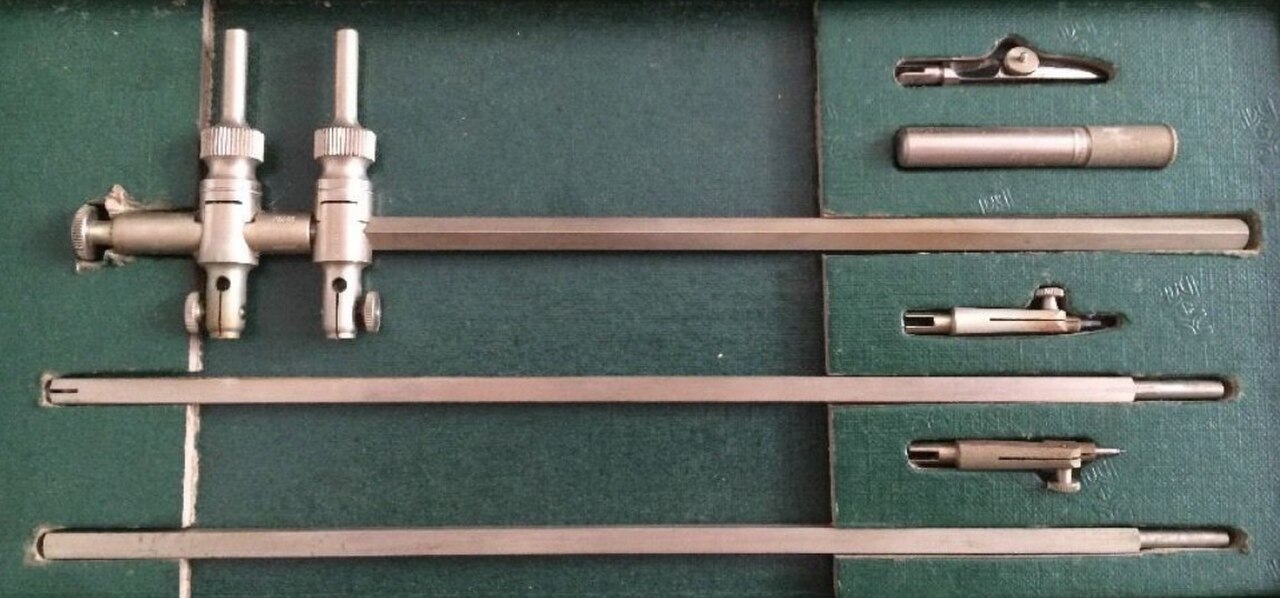

البوصلة الشعاعية هي أداة ذات شعاع خشبي أو نحاسي ومقابس منزلقة أو مؤشرات أو قضبان، لرسم وتقسيم الدوائر الأكبر من تلك التي يرسمها زوج عادي من البوصلات. ^[2]

البوصلة الكاتبة ^[3] هي أداة يستخدمها النجارون وغيرهم من الحرفيين. يمكن استخدام بعض البوصلات لرسم الدوائر وتقسيم الزوايا، وفي هذه الحالة، لتتبع خط. إنها البوصلة في أبسط أشكالها. كلا الفرعين مصنوعان من المعدن المجعّد. يحتوي أحد الفرعين على غلاف قلم رصاص بينما يكون الفرع الآخر مجعدًا بنقطة دقيقة بارزة من النهاية. يخدم صامولة الجناح الموجودة على المفصلة غرضين: أولاً، تشد القلم الرصاص وثانيًا، تقفل المسافة المطلوبة عندما يتم تدوير صامولة الجناح في اتجاه عقارب الساعة.

إن مقسمات الأجنحة ذات الأرجل الفضفاضة ^[4] مصنوعة من الفولاذ المزور بالكامل. كما أن حامل القلم، ومسامير الإبهام، ومحور النحاس والفروع كلها مصنوعة بشكل جيد. وهي تستخدم لرسم الدوائر وتسجيل القياسات المتكررة ^[5] بدقة إلى حد ما.

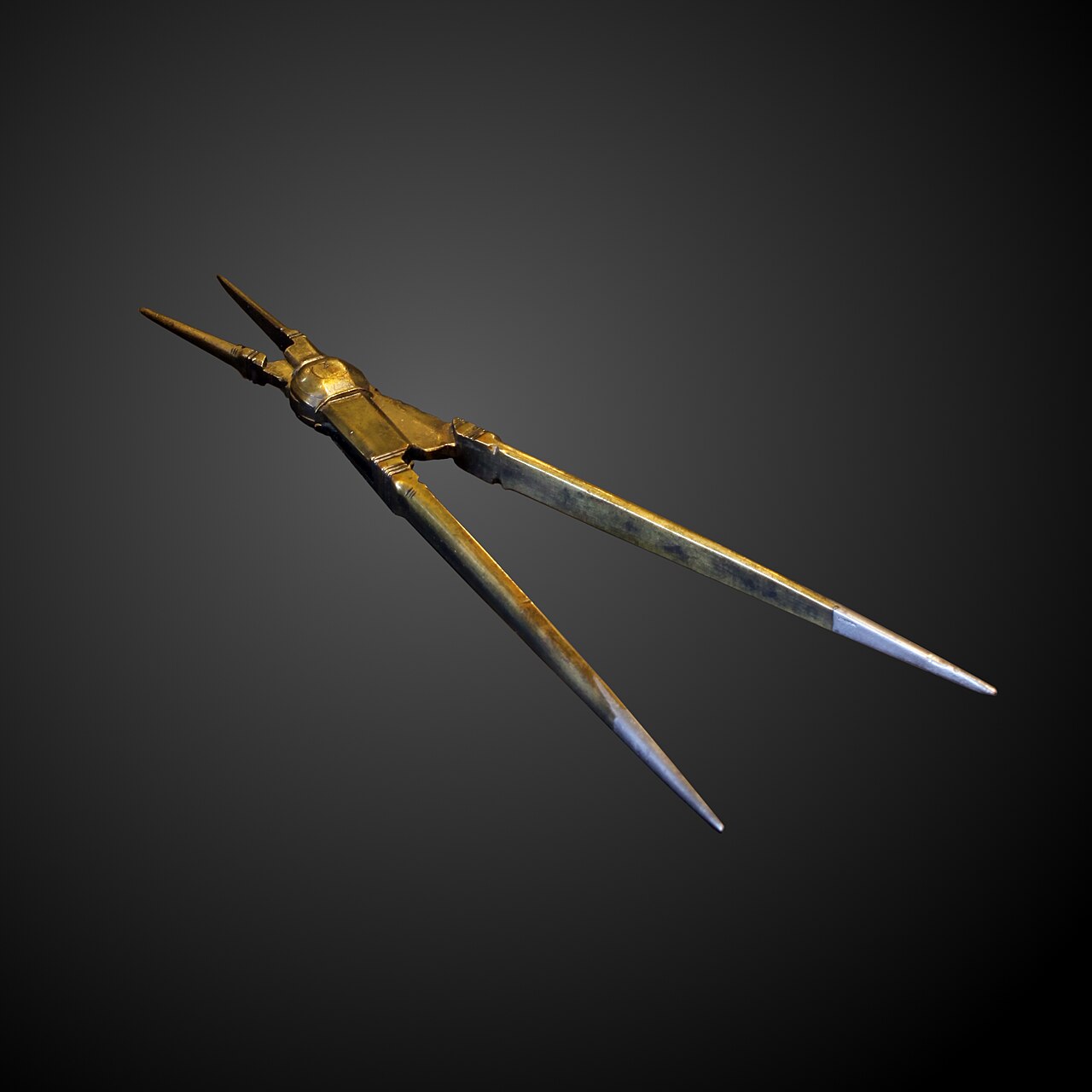

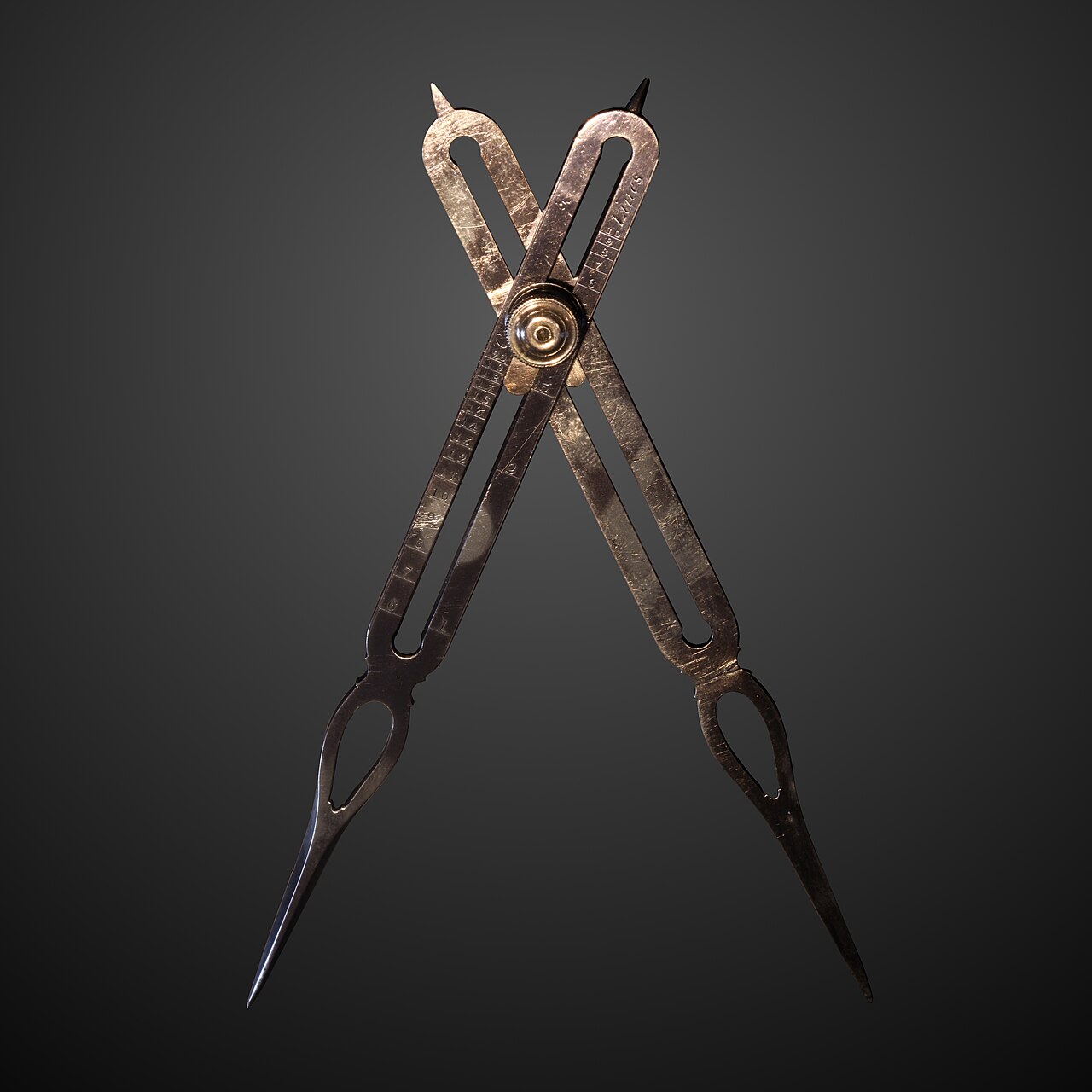

يتم استخدام بوصلة التخفيض أو المقسمات النسبية لتقليل أو تكبير الأنماط مع الحفاظ على الزوايا.

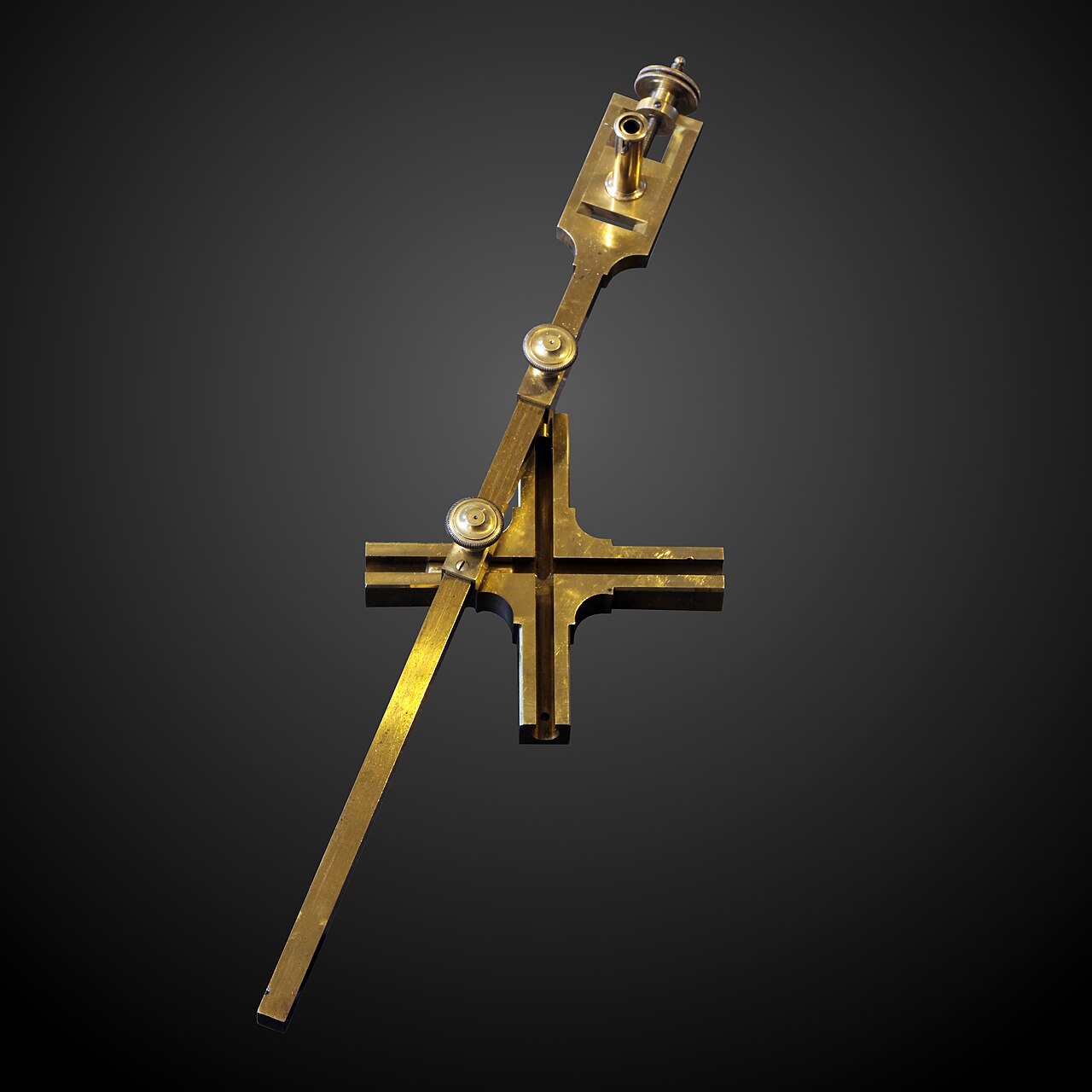

تُستخدم البوصلات لرسم القطع الناقص.

غالبًا ما يتم استخدام زوج من البوصلات كرمز للدقة والتمييز. وعلى هذا النحو، تجد مكانًا لها في الشعارات والرموز مثل المربع والبوصلة للماسونيين وفي العديد من أيقونات الكمبيوتر . استخدم الشاعر الإنجليزي جون دون البوصلة كرمز في " وداع: منع الحداد " (1611).

•

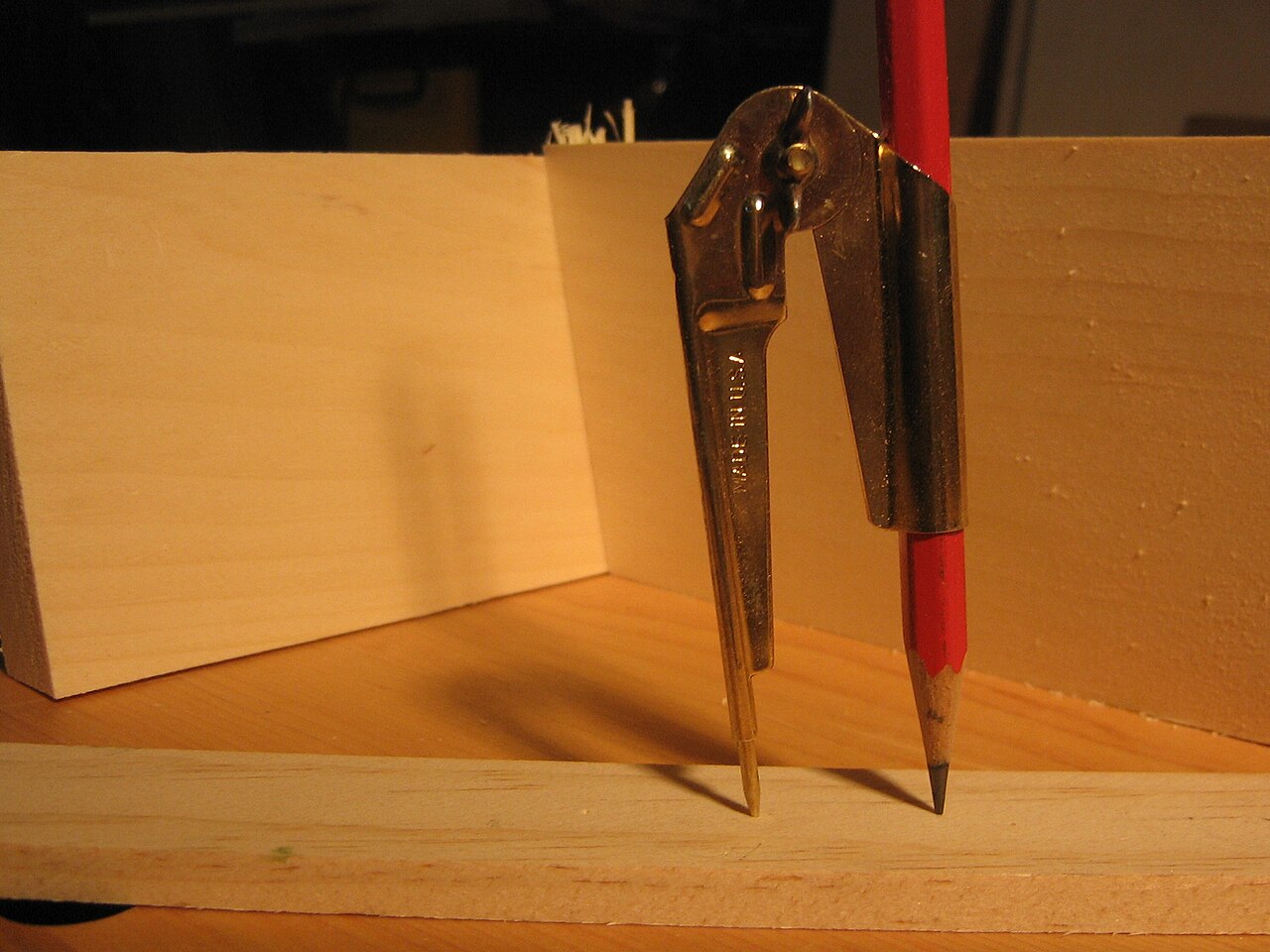

  بوصلة لتتبع الخط.
•
  فرع مسطح، صمولة جناح محورية، فرع كم قلم رصاص للبوصلة الكاتبة.
•
  فاصل مقاس 6 بوصات (15 سم) مصنوع من الفولاذ المطاوع.
•
  نوع واحد من القطاعات.
•
  بوصلة على الشعار الوطني السابق لألمانيا الشرقية (جمهورية ألمانيا الديمقراطية السابقة).
•
  البوصلة هي رمز ماسوني يظهر على المجوهرات مثل هذه القلادة.
