مرجع البيانات

المرجع الإحداثي أو ببساطة الإحداثي (الجمع: إحداثيات ^{[ ملاحظة 1 ]} ) هو جزء ذو أهمية هندسية من جسم ما، مثل نقطة أو خط أو مستوى أو ثقب أو مجموعة ثقوب أو زوج من الأسطح . وهو بمثابة مرجع في تحديد هندسة الجسم، وفي كثير من الأحيان في قياس جوانب الهندسة الفعلية لتقييم مدى تطابقها مع القيمة الاسمية ، والتي قد تكون قيمة مثالية أو قياسية أو متوسطة أو مرغوبة.

على سبيل المثال، في عجلة السيارة، تُحدد فتحات صواميل العجلات دائرة مسامير تُعتبر مرجعًا يُمكن من خلاله تحديد وقياس موقع حافة العجلة. وهذا أمرٌ بالغ الأهمية لأن محور العجلة وحافة العجلة يجب أن يكونا متمركزين بدقة ضمن حدود معينة (وإلا فلن تدور العجلة بسلاسة).

يُستخدم مفهوم المراجع في العديد من المجالات، بما في ذلك النجارة ، وتشكيل المعادن ، والتطريز ، والقياس الهندسي والتفاوتات (GD&T)، والطيران ، والمسح ، والجيوديسيا ( المراجع الجيوديسية )، وغيرها.

في النجارة، يُستخدم مصطلحا "الوجه" و"الحافة" بشكل شائع. يُحدد الحرفي حافتين مستقيمتين على قطعة العمل كحافتين مرجعيتين، ويتم وضع علامات عليهما وفقًا لذلك. من المتعارف عليه وضع خط مائل واحد (/) على الحافة المرجعية الأولى، وخطين مزدوجين (//) على الثانية. في معظم الأعمال، يجب أن تكون الحواف المرجعية لقطعة العمل مربعة . عند الضرورة، يمكن قصها أو تسويتها أو بردها لتصبح كذلك. عند وضع العلامات اللاحقة، تُؤخذ جميع القياسات من إحدى هاتين الحافتين المرجعيتين.

في مجال الطيران، تُصمَّم الطائرة للعمل ضمن نطاق محدد من الكتلة والتوازن (الطولي بشكل أساسي) ؛ ويتحمل الطيار مسؤولية تحديد هذه العوامل لكل رحلة تحت قيادته. يتطلب ذلك حساب العزم لكل كتلة متغيرة في الطائرة (الوقود، الركاب، الشحنة، إلخ)، وذلك بضرب وزنها في بُعدها عن نقطة مرجعية. عادةً ما تكون النقطة المرجعية للطائرات الخفيفة هي جدار المحرك أو طرف غطاء المروحة، ولكن في جميع الأحوال، تكون مستوىً ثابتًا عموديًا على المحور الطولي للطائرة ، ومحددًا في دليل تشغيلها.

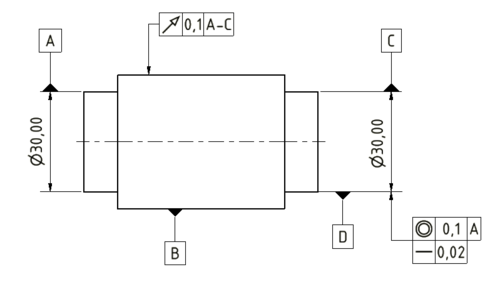

المرجع الهندسي المستخدم في تحديد الأبعاد الهندسية والتفاوتات هو عنصر على جسم ما يُستخدم لإنشاء نظام مرجعي للقياس . ^{[ 1 ]} في الهندسة والرسم الهندسي ، المرجع هو نقطة مرجعية أو سطح أو محور على جسم ما تُجرى القياسات بناءً عليه.

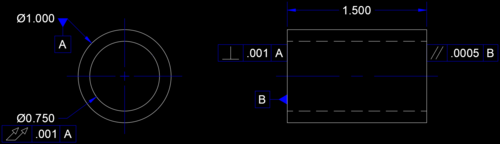

ثم يتم الإشارة إلى هذه البيانات بواسطة مرجع واحد أو أكثر من "المراجع المرجعية" التي تشير إلى القياسات التي يجب إجراؤها فيما يتعلق بميزة المرجع المقابلة.

في تحديد الأبعاد الهندسية والتفاوتات ، تكون أطر الإسناد المرجعية عادةً ثلاثية الأبعاد . تُستخدم هذه الأطر كجزء من إطار التحكم في الميزة لتحديد نقطة القياس. يتكون إطار الإسناد المرجعي النموذجي من ثلاثة مستويات. على سبيل المثال، قد تكون هذه المستويات الثلاثة "وجهًا" واحدًا و"حافتين مرجعيتين". تُرمز هذه المستويات الثلاثة بالأحرف A وB وC، حيث A هو الوجه، وB هي الحافة المرجعية الأولى، وC هي الحافة المرجعية الثانية. في هذه الحالة، يكون إطار الإسناد المرجعي A/B/C. يظهر A/B/C في نهاية إطار التحكم في الميزة لتحديد نقطة القياس. (للاطلاع على المزيد من الأمثلة ومُعدِّلات المواد، يُرجى مراجعة معيار ASME Y14.5M-2009).

يختار المهندس المراجع A/B/C بناءً على وظيفة أبعاد القطعة. يجب أن تكون المراجع وظيفية وفقًا لمعيار ASME. عادةً، يُشترط أن تتوافق القطعة مع قطع أخرى، لذا تُختار المراجع الوظيفية بناءً على كيفية تثبيت القطعة. مع ذلك، لا تُستخدم المراجع الوظيفية عادةً في تصنيع القطعة. تختلف مراجع التصنيع عادةً عن المراجع الوظيفية لتوفير التكاليف، وتحسين سرعة العملية، وزيادة قابلية التكرار. قد يلزم إجراء تحليل التفاوتات في كثير من الحالات للتحويل بين المراجع الوظيفية ومراجع التصنيع. يمكن شراء برامج حاسوبية لتحليل الأبعاد .

عادةً ما توجد ست درجات حرية يجب مراعاتها قبل تحديد أي من الخصائص A أو B أو C. في هذا المثال، A هي المرجع الأساسي، وB هي المرجع الثانوي، وC هي المرجع الثالثي. يتحكم المرجع الأساسي في أكبر عدد من درجات الحرية، بينما يتحكم المرجع الثالثي في ​​أقلها. في هذا المثال، لقطعة من الخشب، يتحكم المرجع A (الوجه) في ثلاث درجات حرية، ويتحكم المرجع B (الحافة الأولى) في درجتين، ويتحكم المرجع C (الحافة الثانية) في درجة حرية واحدة. 3 + 2 + 1 = 6، أي أن جميع درجات الحرية الست مأخوذة في الاعتبار.

تتضمن درجات الحرية الست في هذا المثال ثلاث حركات انتقالية وثلاث حركات دورانية حول نظام الإحداثيات ثلاثي الأبعاد . يتحكم مرجع الوجه A في ثلاث حركات: الانتقال على طول المحور z، والدوران حول المحور x، والدوران حول المحور y. يتحكم مرجع الحافة B في حركتين: الانتقال على طول المحور y والدوران حول المحور z. وأخيرًا، يتحكم مرجع الحافة C في درجة حرية واحدة، وهي الانتقال على طول المحور x. ^{[ 2 ]}
