جرس الباب

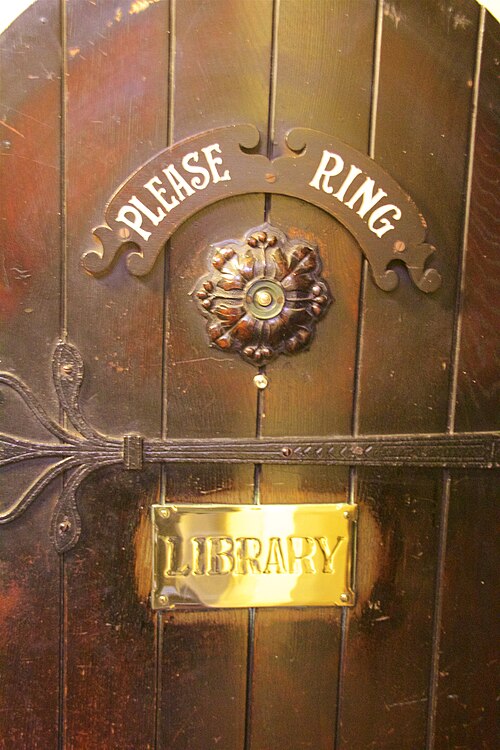

جرس الباب هو جهاز تنبيه يُوضع عادةً بالقرب من باب مدخل المبنى. عندما يضغط الزائر على زر ، يرن الجرس داخل المبنى، مُنبهًا ساكنه بوجود الزائر. مع أن أجراس الأبواب الأولى كانت ميكانيكية، تُفعّل بسحب حبل متصل بالجرس، إلا أن أجراس الأبواب الحديثة كهربائية، تُشغّل بمفتاح ضغط. غالبًا ما تتضمن أجراس الأبواب الحديثة أجهزة اتصال داخلي وكاميرات فيديو صغيرة لتعزيز الأمن.

قام المخترع الاسكتلندي ويليام مردوخ بتركيب عدد من ابتكاراته في منزله الذي بناه في برمنغهام عام 1817؛ وكان من بينها جرس باب عالي الصوت يعمل بنظام أنابيب الهواء المضغوط. ^{[ 1 ]} وقد اخترع جوزيف هنري ، حوالي عام 1831 ، نموذجًا أوليًا لجرس الباب الكهربائي، وهو جرس يمكن قرعه عن بُعد بواسطة سلك كهربائي. ^{[ 2 ]} وبحلول أوائل القرن العشرين، أصبحت أجراس الأبواب الكهربائية شائعة الاستخدام.

•
  آلية جرس الباب من عام 1884 في شارع أندراشي ، بودابست
•
  جرس باب متجر عتيق يعمل بآلية ميكانيكية مثبت على زنبرك التواء

في معظم الأنظمة السلكية، يُفعّل زرٌّ خارجيٌّ بجوار الباب، على ارتفاع مقبض الباب تقريبًا، جهازَ تنبيهٍ (عادةً جرسٌ أو رنينٌ أو جرسٌ صغير ) داخل المبنى. عند الضغط على زر جرس الباب، يُغلق مفتاحٌ أحادي القطب أحادي الاتجاه (SPST) دائرة جرس الباب مؤقتًا. يُوصَّل أحد طرفي هذا الزر بطرفٍ في محوّل كهربائي . يُخفِّض محوّل جرس الباب جهد التيار المتردد من 120 أو 240 فولت إلى جهدٍ أقل ، عادةً من 6 إلى 24 فولت. يُوصَّل الطرف الآخر للمحوّل بأحد الأطراف الثلاثة في جهاز التنبيه. يُوصَّل طرفٌ آخر بسلكٍ يمتد إلى الطرف الآخر في الزر. تحتوي بعض أجهزة التنبيه على طرفٍ ثالث يُصدر صوتًا مختلفًا. إذا كان هناك زر جرس باب آخر (عادةً بالقرب من الباب الخلفي)، فإنه يُوصَّل بين المحوّل والطرف الثالث. يستهلك الملف الابتدائي للمحول ، الذي يتم تزويده بالطاقة باستمرار، كمية صغيرة (حوالي 1 إلى 2 واط) من الطاقة في وضع الاستعداد بشكل دائم؛ وقد تستهلك الأنظمة المزودة بمفاتيح ضغط مضيئة كمية مماثلة من الطاقة لكل مفتاح. ^{[ 3 ] [ 4 ]} ويكمن المقابل في أن الأسلاك الموصلة بالزر تحمل فقط طاقة آمنة ومنخفضة الجهد معزولة عن الأرض .

من أجهزة التنبيه الشائعة وحدة جرس تتكون من رنينين معدنيين مسطحين، يُضربان بواسطة مكبس يعمل بملف لولبي . يُضبط الرنينان على نغمتين جميلتين. عند الضغط على زر جرس الباب، يضرب مكبس الملف اللولبي أحد الرنينين، وعند تحرير الزر، يدفع نابض المكبس للخلف، مما يجعله يضرب الرنين الآخر، مُصدرًا صوتًا ثنائي النغمة (" دينغ دونغ "). في حال استخدام زر جرس باب ثانٍ، يمكن توصيله بملف لولبي ثانٍ، يضرب أحد الرنينين فقط، مُصدرًا صوتًا أحادي النغمة (" دينغ "). بدلاً من ذلك، يمكن للزر الثاني أن يُغذي الملف اللولبي عبر مفتاح متذبذب (غالبًا مفتاح زئبقي مائل )، مُصدرًا صوتًا مُتموجًا (" دينغ دونغ-دينغ دونغ-دينغ دونغ "). كان جرس إدواردز سيلفان C-26 يحتوي على هاتين الميزتين الإضافيتين، وهو مناسب لثلاثة أبواب. ^{[ 5 ]} بعض الأجراس تحتوي على أجراس أنبوبية بدلًا من الرنينين المعدنيين.

تعزف أجراس الأبواب الأكثر تعقيدًا لحنًا موسيقيًا قصيرًا، مثل نغمات وستمنستر الربعية .

تستخدم أجراس الأبواب المخصصة للأشخاص ذوي الإعاقة السمعية أجهزة إشارة مرئية  - عادةً مصابيح كهربائية  - بدلاً من أجهزة الإشارة الصوتية. ^{[ 6 ] [ 7 ]}

جرس باب ثنائي النغمة

دائرة جرس باب نموذجية ذات زرين

تُعدّ النماذج السلكية التي تعمل بالبطارية بالكامل شائعة أيضاً، إما باستخدام تصميم ثنائي القضبان أو جرس كهربائي. لا تستهلك هذه النماذج طاقة في وضع الاستعداد، ولكنها تتطلب من المستخدم تغيير البطاريات، والتي عادةً ما تكون خلايا أولية كبيرة موجودة في صندوق الجرس .

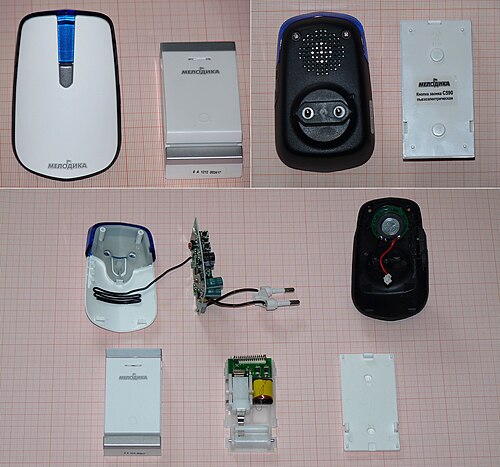

في العقود الأخيرة، شاع استخدام أجراس الأبواب اللاسلكية لتجنب تكلفة تمديد الأسلاك عبر جدران المبنى. يحتوي زر جرس الباب على جهاز إرسال لاسلكي مدمج يعمل ببطارية. عند الضغط على الزر، يرسل جهاز الإرسال إشارة لاسلكية إلى وحدة الاستقبال الموصولة بمأخذ كهربائي داخل المبنى. عند استقبال الإشارة اللاسلكية ، يتم تفعيل شريحة صوتية تُصدر صوت رنين عبر مكبر صوت - إما رنين ثنائي النغمة "دينغ دونغ"، أو سلسلة رنين أطول مثل رنين وستمنستر الرباعي . تُستخدم عادةً ترددات نطاق ISM بتردد 2.4  جيجاهرتز . لتجنب التداخل مع أجراس الأبواب اللاسلكية المجاورة التي تعمل على نفس التردد اللاسلكي ، يمكن عادةً ضبط الوحدات على قنوات لاسلكية مختلفة.

في المدن الكبرى، برز خلال العقد الماضي اتجاهٌ يستخدم تقنية الهاتف لإرسال إشارات لاسلكية إلى أجراس الأبواب، بالإضافة إلى فتح الأبواب عن بُعد وفتح الأقفال الكهربائية . وفي العديد من مدن العالم، يُعدّ هذا الشكل هو السائد لإرسال إشارات جرس الباب.

كما هو الحال مع أجراس الأبواب اللاسلكية، أصبحت أجراس الأبواب الموسيقية أكثر شيوعًا. وتُعدّ أجراس الأبواب الموسيقية التي تعمل بالطاقة المستمرة محاولةً لسد الفجوة بين الدوائر الرقمية الحديثة وأنظمة توصيل أجراس الأبواب القديمة. ويكمن أحد الفروق الرئيسية بين الإعداد القياسي لجرس الباب السلكي وجرس الباب الموسيقي في أن جرس الباب الموسيقي يجب أن يحتفظ بالطاقة بعد تحرير زر الجرس، لمواصلة تشغيل نغمة الجرس. ويمكن تحقيق ذلك بإحدى طريقتين.

في أزرار جرس الباب البسيطة أحادية القطب وأحادية الحركة ، يستخدم جهاز الرنين صمامًا ثنائيًا مقومًا ومكثفًا مقاومًا في مرحلة إدخال الجهد للدائرة. عند الضغط على زر جرس الباب، يتم توصيل الطاقة عبر الصمام الثنائي المقوم، أو سلسلة من الصمامات الثنائية المقومّة تُسمى مقوم الموجة الكاملة، مما يسمح للتيار بالتدفق في اتجاه واحد فقط، إلى المكثف المقاوم. يشحن المكثف المقاوم بمعدل يفوق بكثير ما تحتاجه بقية الدائرة لإكمال نغمة معينة. بمجرد تحرير الزر، يحتفظ المكثف بالشحنة ويحافظ على الطاقة لفترة قصيرة لبقية الدائرة.

في حالة أجراس الأبواب التي تعمل بنظام إدخال مختلط (سلكي ولاسلكي)، يلزم زر خاص للحفاظ على استمرارية الطاقة اللازمة لرنين الجرس. الدائرة الكهربائية مشابهة للدائرة المذكورة سابقًا، باستثناء نقل صمام التوحيد إلى داخل غلاف زر الجرس. عند الضغط على زر الجرس، يمر كل من طرفي إشارة التيار المتردد (السالب والموجب) إلى الدائرة، بينما عند تحرير الزر، يمر إما الطرف الموجب أو السالب فقط. من خلال التمييز بين إشارات الموجة الكاملة ونصف الموجة، يعمل الجرس كما في حالة التوصيل السلكي السابقة، مع توفير طاقة مستمرة له لأغراض أخرى، مثل استقبال إشارات زر الجرس اللاسلكي.

مع ظهور إنترنت الأشياء في العقد الثاني من القرن الحادي والعشرين، ظهر عدد من أنظمة الأجراس المتصلة بالإنترنت، والمعروفة باسم أجراس الأبواب الذكية، في السوق.

تشمل الأنظمة الشائعة جرس الباب Ring ، وجرس الباب Vivint Home Security، وجهاز Nest Hello . تتكون هذه الأنظمة من وحدة واحدة تُوضع مكان الزر التقليدي، وتحتوي بالإضافة إلى الزر الفعلي، على كاميرا عالية الدقة، ومستشعر الأشعة تحت الحمراء ، وتقنية Wi-Fi. يتصل الجهاز بشبكة Wi-Fi المنزلية، وتُرسل إشعارات بضغط الزر أو رصد أي حركة إلى هاتف ذكي مقترن أو جهاز إلكتروني آخر مثل جهاز لوحي . عند تلقي الإشعار، سيشاهد المستخدم عادةً بث فيديو مباشر من جرس الباب الذكي، يُظهر هوية الشخص الموجود عند الباب، ويتيح إمكانية إجراء محادثة صوتية ثنائية الاتجاه.

يمكن تشغيل الأجهزة بواسطة بطارية داخلية، أو قد تستخدم أسلاك الجرس الموجودة لتوفير الطاقة المستمرة.

يتم تسجيل الفيديو عادةً عبر شبكة Wi-Fi إلى خدمة إنترنت سحابية ، مما يعني أنه في حالة العبث بالجهاز أو تلفه أو سرقته، فسيظل هذا التسجيل موجودًا ويمكن تحليله لتحديد هوية الطرف المسؤول. ^{[ 8 ]}
