خريطة جيولوجية

📅 آخر تحديث: ١٨ يوليو ٢٠٢٦
✍️ نُشر في: ١٨ يوليو ٢٠٢٦
📷 يحتوي على 6 صور
الموسوعة الحرة
المناطق الجيولوجية العالمية التي تم رسم خرائطها
لقطة شاشة لخريطة هيكلية مُولّدة بواسطة برنامج رسم الخرائط الجيولوجية لخزان غاز ونفط بعمق 8500 قدم في حقل إيراث، أبرشية فيرميليون ، إيراث ، لويزيانا . تشير الفجوة من اليسار إلى اليمين، قرب أعلى خريطة الكنتور ، إلى خط صدع . يقع خط الصدع هذا بين خطوط الكنتور الزرقاء/الخضراء وخطوط الكنتور البنفسجية/الحمراء/الصفراء. يشير خط الكنتور الأحمر الدائري الرفيع في منتصف الخريطة إلى قمة خزان النفط. ولأن الغاز يطفو فوق النفط، فإن خط الكنتور الأحمر الرفيع يُحدد منطقة التماس بين الغاز والنفط.

الخريطة الجيولوجية هي خريطة مُخصصة لعرض مختلف المعالم الجيولوجية. تُعرض الوحدات الصخرية أو الطبقات الجيولوجية بالألوان أو الرموز. أما مستويات التطبق والمعالم البنيوية ، كالفوالق والطيات ، فتُعرض برموز الاتجاه والميل ، مما يُعطيها توجيهات ثلاثية الأبعاد. يُعدّ رسم الخرائط الجيولوجية عملية تفسيرية تتضمن أنواعًا متعددة من المعلومات، من البيانات التحليلية إلى الملاحظات الشخصية، حيث يقوم الجيولوجي بتجميعها وتسجيلها . وقد جرت العادة على تسجيل الملاحظات الجيولوجية على الورق، سواءً على بطاقات ملاحظات موحدة، أو في دفتر ملاحظات ، أو على خريطة . [ 1 ]

يمكن استخدام خطوط الكنتور الطبقية لتوضيح سطح طبقة مختارة ، مُبينةً الاتجاهات الطبوغرافية تحت السطحية لهذه الطبقات. وتُفصّل خرائط تساوي السماكة التغيرات في سُمك الوحدات الطبقية. ولا يُمكن دائمًا إظهار ذلك بدقة عندما تكون الطبقات مُتصدعة بشدة، أو مُختلطة، أو في بعض الفواصل، أو عندما تكون مُضطربة بأي شكل آخر.

يُعدّ رسم الخرائط الجيولوجية الرقمية عملية يتم من خلالها رصد السمات الجيولوجية وتحليلها وتسجيلها ميدانيًا، وعرضها في الوقت الفعلي على جهاز كمبيوتر أو مساعد رقمي شخصي . وتتمثل الوظيفة الأساسية لهذه التقنية في إنتاج خرائط جيولوجية مرجعية مكانيًا يمكن استخدامها وتحديثها أثناء العمل الميداني . [ 2 ]

الرموز

علم الصخور

تُمثَّل الوحدات الصخرية عادةً بالألوان. وبدلاً من الألوان (أو بالإضافة إليها)، يمكن استخدام رموز معينة. وتختلف معايير الألوان والرموز المستخدمة للصخور باختلاف أنواعها وأعمارها بين هيئات وهيئات رسم الخرائط الجيولوجية.

التوجيهات

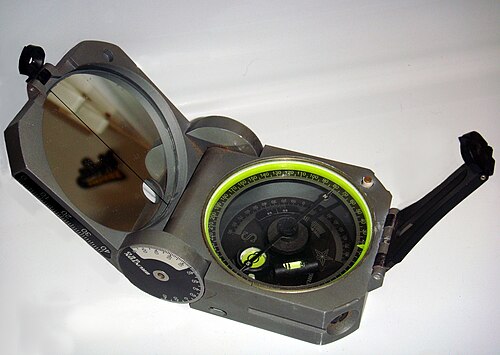

بوصلة برونتون الجيولوجية، شائعة الاستخدام بين الجيولوجيين

يستخدم الجيولوجيون نوعين رئيسيين من قياسات التوجيه (باستخدام بوصلة يدوية ، مثل بوصلة برونتون ): توجيهات المستويات وتوجيهات الخطوط. تُقاس توجيهات المستويات بـ "الاتجاه" و"الميل"، بينما تُقاس توجيهات الخطوط بـ "الامتداد" و"الانحدار".

يتكون رمزا الميل والاتجاه من خط "ميل" طويل، عمودي على اتجاه أقصى انحدار على سطح الطبقة، وخط "اتجاه" أقصر على جانب خط الميل حيث تنحدر الطبقة. تُكتب الزاوية التي تصنعها الطبقة مع الأفقي، على امتداد اتجاه الاتجاه، بجوار خط الاتجاه. في النظام السمتي ، يُشار إلى الميل والاتجاه غالبًا بـ "ميل/اتجاه" (على سبيل المثال: 270/15، للدلالة على ميل غربي واتجاه 15 درجة تحت الأفقي).

يُستخدم مصطلحا "الاتجاه" و"الانحدار" للدلالة على المعالم الخطية، ويرمز لهما بسهم واحد على الخريطة. يشير السهم إلى اتجاه انحدار المعلم الخطي (الاتجاه)، وفي نهايته يُشار إلى عدد الدرجات التي يقع بها المعلم أسفل المستوى الأفقي (الانحدار). غالبًا ما يُرمز للاتجاه والانحدار بالرمز PLUNGE → TREND (على سبيل المثال: 34 → 86، مما يشير إلى معلم مائل بزاوية 34 درجة أسفل المستوى الأفقي، بزاوية تقع شرق الجنوب الحقيقي مباشرةً).

تاريخ

الخريطة الجيولوجية لويليام سميث

تُعد بردية تورينو (1150 قبل الميلاد) أقدم خريطة جيولوجية محفوظة ، وهي تُظهر موقع أحجار البناء ورواسب الذهب في مصر. [ 3 ] [ 4 ]

تُعدّ خريطة عام 1771، بعنوان "خريطة جزء من أوفيرن، أو أشكال تيار الحمم البركانية التي تتكون فيها المنشورات والكرات وغيرها من البازلت، أقدم خريطة جيولوجية في العصر الحديث. تُستخدم هذه الخريطة مع نظريات السيد ديماريه حول هذا البازلت الصلب. نُقشت بواسطة السيد باسوموت وديلي، المهندسين الجيولوجيين للملك". تستند هذه الخريطة إلى دراسة نيكولا ديماريه المُفصّلة التي أجراها عام 1768 حول جيولوجيا وتاريخ ثوران براكين أوفيرن ، ومقارنتها بأعمدة جسر العملاق في أيرلندا. وقد حدّد ديماريه كلا المعلمين كعلامات لبراكين خامدة. أُدرج تقرير عام 1768 في موسوعة الأكاديمية الملكية للعلوم (الفرنسية) لعام 1771.

أُنتجت أول خريطة جيولوجية للولايات المتحدة عام 1809 على يد ويليام ماكلور . [ 5 ] في عام 1807، شرع ماكلور في مهمةٍ نذرها لنفسه، وهي إجراء مسح جيولوجي للولايات المتحدة. جاب ماكلور جميع ولايات الاتحاد تقريبًا ورسم خرائطها. وخلال فترة مسحه الشاقة التي امتدت لعامين، عبر جبال أليغيني ذهابًا وإيابًا نحو 50 مرة. [ 6 ] [ 7 ] تُظهر خريطة ماكلور توزيع خمسة أنواع من الصخور في ما يُعرف اليوم بالولايات الشرقية للولايات المتحدة.

تم إنشاء أول خريطة جيولوجية لبريطانيا العظمى بواسطة ويليام سميث في عام 1815 باستخدام المبادئ ( قوانين سميث ) التي صاغها سميث لأول مرة. [ 8 ]

تاريخ البرمجيات

السنة (السنوات) المتاحةاسم نظام الحقلالبرنامج الأساسيالأجهزة المستخدمةمرجع
1989–1992ميرلينبي جي إس كاستمكمبيوتر محمول إبسون EHT400E
1991-1999؟سجل ميدانيأوتوكاد ، عامل ميدانيجهاز Apple Newton المساعد الرقمي الشخصي[ 9 ]

[ 10 ]

1998–2000خريطة جيEsri Arc-Viewأجهزة الكمبيوتر الشخصية والويبإيني-تيمارس
2000–حتى الآنمحرر الموقع الجغرافيEsri Arc-Viewجهاز كمبيوتر[ 11 ]
2001؟–2002؟جيولينكجيولينكمجهول[ 12 ]
2002–2010ميداسقاعدة بيانات ArcPAD وBGS المخصصة من ESRIأجهزة المساعد الرقمي الشخصي iPAQ[ 13 ]
2002–حتى الآنجيوبادبرنامج ArcGIS من ESRI، وبرنامج Microsoft OneNote، وما إلى ذلك.أجهزة الكمبيوتر اللوحية المتينة وأجهزة الكمبيوتر اللوحية[ 14 ]
2004–حتى الآنجيومابربرنامج ArcGIS من ESRIأجهزة الكمبيوتر اللوحية المتينة وأجهزة الكمبيوتر اللوحية[ 11 ]
2004–2008خريطة تكنولوجيا المعلومات (غير متوفرة حاليًا)خريطة تكنولوجيا المعلوماتجهاز لوحي متين[ 15 ]

[ 16 ]

[ 17 ]

2006–2008مساعد البيانات الجيولوجية (GDA)ArcPad 6.0.3 المُخصص ( ESRI )جهاز مساعد رقمي متين[ 18 ]
2001–2010ArcPadArcPad من ESRIجهاز مساعد رقمي شخصي أو جهاز لوحي متين[ 12 ]
2002؟–2010جيومابرPenMapجهاز مساعد رقمي شخصي أو جهاز لوحي متين

[ 19 ]

[ 20 ]

2006؟–2010سيارة SAIC GeoRoverإضافة لبرنامج ArcGIS من ESRIجهاز مساعد رقمي شخصي أو جهاز لوحي متين
2003–2010GAFAG GeoRover (الاسم محمي في أوروبا)نظام المعلومات الجيولوجية المتنقلأجهزة المساعد الرقمي الشخصي المتينة، وأجهزة الكمبيوتر اللوحية، وأجهزة الكمبيوتر المكتبية، وأجهزة الكمبيوتر المحمولة
2000؟–2010BGS-SIGMAmobileArcGIS مخصص ، MS Access ، InfiNotesجهاز لوحي متين

[ 21 ]

2008–حتى الآنبيجيسمبني على قمة يو ديججهاز كمبيوتر لوحي (متين أو غير متين)، جهاز كمبيوتر مكتبي، جهاز كمبيوتر محمول (أنظمة ويندوز أو ماك أو لينكس)

[ 22 ]

2011–حتى الآننقل الحقلانتقال وادي ميدلاندجهاز كمبيوتر لوحي (متين أو غير متين)، جهاز كمبيوتر مكتبي، جهاز كمبيوتر محمول (ويندوز إكس بي أو أحدث)

[ 23 ]

؟؟-حاضركيو فيلدQGISجهاز لوحي أو هاتف ذكيhttps://qfield.org/
؟؟ - حاضرخرائط الدمجQGISجهاز لوحي، هاتف ذكي، جهاز كمبيوتر مكتبي، جهاز كمبيوتر محمولhttps://merginmaps.com/
؟؟ - حاضرنظام المعلومات الجغرافية اللمسينظام المعلومات الجغرافية اللمسيجهاز لوحي، هاتف ذكيhttps://touchgis.app/

رسم الخرائط في العصر الرقمي

في القرن الحادي والعشرين، أصبحت تكنولوجيا الحاسوب والبرمجيات محمولة وقوية بما يكفي لأداء بعض المهام الروتينية التي يؤديها الجيولوجي في الميدان ، مثل تحديد الموقع بدقة باستخدام جهاز تحديد المواقع العالمي (GPS )، وعرض صور متعددة ( خرائط ، صور أقمار صناعية ، صور جوية ، إلخ)، ورسم رموز الانحدار والاتجاه ، وتلوين الخصائص الفيزيائية المختلفة للصخور أو نوع التماس (مثل عدم التوافق ) بين طبقات الصخور . إضافةً إلى ذلك، بات بإمكان الحواسيب الآن أداء بعض المهام التي كانت صعبة الإنجاز في الميدان، مثل التعرف على الكتابة اليدوية أو الصوتية وإضافة التعليقات التوضيحية على الصور في الموقع. [ 24 ]

للرسم الرقمي آثار إيجابية وسلبية على عملية رسم الخرائط؛ [ 25 ] ولا يتضح ما إذا كان يحقق فائدة صافية إلا بتقييم أثره على مشروع رسم الخرائط الجيولوجية ككل. ومع استخدام الحواسيب في الميدان، يتغير تسجيل الملاحظات وإدارة البيانات الأساسية بشكل جذري. كما يؤثر استخدام الرسم الرقمي على توقيت تحليل البيانات في عملية رسم الخرائط، ولكنه لا يؤثر بشكل كبير على العملية نفسها. [ 26 ]

المزايا

  • قد تحتوي البيانات التي يدخلها الجيولوجي على أخطاء أقل من البيانات التي ينسخها موظف إدخال البيانات .
  • قد يستغرق إدخال البيانات من قبل الجيولوجيين في الميدان وقتاً إجمالياً أقل من إدخال البيانات اللاحق في المكتب، مما قد يقلل من الوقت الإجمالي اللازم لإكمال المشروع.
  • يمكن إدخال النطاق المكاني للأشياء في العالم الحقيقي وخصائصها مباشرةً في قاعدة بيانات مزودة بنظام معلومات جغرافية ( GIS ). ويمكن ترميز المعالم وتلوينها تلقائيًا بناءً على معايير محددة.
  • يمكن حمل وعرض العديد من الخرائط والصور ( الخرائط الجيوفيزيائية ، صور الأقمار الصناعية ، الصور الجوية ، إلخ) بسهولة على الشاشة.
  • يمكن للجيولوجيين تحميل ملفات بيانات بعضهم البعض لاستخدامها كمرجع في العمل الميداني لليوم التالي .
  • يمكن البدء بتحليل البيانات فور العودة من الميدان، لأن قاعدة البيانات قد تم ملؤها بالفعل.
  • يمكن تقييد البيانات باستخدام القواميس والقوائم المنسدلة لضمان تسجيل البيانات بشكل منهجي وعدم نسيان البيانات الإلزامية.
  • يمكن توفير أدوات ووظائف موفرة للجهد في الميدان، على سبيل المثال، تحديد ملامح الهيكل أثناء التشغيل، والتصور ثلاثي الأبعاد.
  • يمكن توصيل الأنظمة لاسلكيًا بمعدات ميدانية رقمية أخرى (مثل الكاميرات الرقمية وشبكات الاستشعار ).

العيوب

  • يجب حمل أجهزة الكمبيوتر والأدوات ذات الصلة (بطاريات إضافية، قلم لمس، كاميرات، إلخ) في الميدان .
  • قد يستغرق إدخال البيانات الميدانية في الحاسوب وقتاً أطول من الكتابة الفعلية على الورق، مما قد يؤدي إلى برامج ميدانية أطول.
  • قد تحتوي البيانات التي يدخلها العديد من الجيولوجيين على تناقضات أكثر من البيانات التي يدخلها شخص واحد، مما يجعل الاستعلام عن قاعدة البيانات أكثر صعوبة .
  • تنقل الأوصاف المكتوبة إلى القارئ معلومات مفصلة من خلال الصور، والتي قد لا يتم توصيلها بنفس البيانات في شكلها المُحلل .
  • قد يميل الجيولوجيون إلى اختصار الأوصاف النصية لأنها صعبة الإدخال (سواء عن طريق الكتابة اليدوية أو التعرف على الصوت )، مما يؤدي إلى فقدان البيانات.
  • لا توجد خرائط ميدانية أو ملاحظات أصلية مطبوعة لحفظها . فالورق وسيلة أكثر استقراراً من الوسائط الرقمية. [ 27 ]

الاستخدامات التعليمية والعلمية

تقوم بعض الجامعات ومؤسسات التعليم الثانوي بدمج رسم الخرائط الجيولوجية الرقمية في المناهج الدراسية. [ 28 ] على سبيل المثال، مشروع GeoPadيصف هذا البرنامج مزيجًا من التكنولوجيا، وتدريس الجيولوجيا الميدانية، ورسم الخرائط الجيولوجية في برامج مثل المخيم الميداني للجيولوجيا بجامعة بولينغ غرين الحكومية . في جامعة أوربينو (إيطاليا) ، يتم دمج تقنيات رسم الخرائط الرقمية الميدانية في دورات علوم الأرض والبيئة منذ عام 2006.تم تصميم برنامج MapTeach لتوفير تجربة عملية في رسم الخرائط الرقمية لطلاب المدارس المتوسطة والثانوية.مؤرشف بتاريخ 25 يونيو 2009 في أرشيف الإنترنت (Wayback Machine) - ذا سبلينتيستخدم مشروع في المملكة المتحدة نظام رسم الخرائط الميدانية التابع لهيئة المسح الجيولوجي البريطانية كجزء من مناهجهم التعليمية

يمكن تطبيق تقنية رسم الخرائط الرقمية على رسم الخرائط الجيولوجية التقليدية، ورسم الخرائط الاستطلاعية ، ومسح المعالم الجيولوجية. وفي الاجتماعات الدولية لجمع البيانات الميدانية الرقمية (DFDC)، تناقش هيئات المسح الجيولوجي الرئيسية (مثل هيئة المسح الجيولوجي البريطانية وهيئة المسح الجيولوجي الكندية ) كيفية تسخير هذه التقنية وتطويرها.كما تقوم العديد من المسوحات الجيولوجية والشركات الخاصة الأخرى بتصميم أنظمة لإجراء مسح جيولوجي علمي وتطبيقي ، على سبيل المثال، للينابيع الحرارية الأرضية [ 29 ] ومواقع التعدين. [ 30 ]

معدات

قد تكون التكلفة الأولية للحوسبة الجيولوجية الرقمية والمعدات الداعمة لها باهظة. إضافةً إلى ذلك، يجب استبدال المعدات والبرامج من حين لآخر بسبب التلف أو الفقدان أو التقادم. وتُسحب المنتجات الرائجة في السوق بسرعة مع تطور التكنولوجيا وتغير اهتمامات المستهلكين. قد لا يكون المنتج الذي يُناسب رسم الخرائط الرقمية متاحًا للشراء في العام التالي؛ ومع ذلك، فإن اختبار علامات تجارية وأجيال متعددة من المعدات والبرامج مكلف للغاية. [ 26 ]

السمات الأساسية المشتركة

تتشابه بعض خصائص معدات رسم الخرائط الرقمية بين مسح الخرائط أو الاستطلاع ورسم الخرائط الشاملة "التقليدية". ويمكن جمع بيانات مسح الخرائط أو الاستطلاع الميدانية الأقل كثافةً باستخدام قواعد بيانات وبرامج نظم معلومات جغرافية أقل تعقيدًا، وأجهزة ذات شاشات أصغر حجمًا. [ 31 ] [ 12 ]

  • الأجهزة والبرامج سهلة التعلم والاستخدام
  • متين ، كما هو محدد عادةً بالمعايير العسكرية ( MIL-STD-810 ) وتصنيفات الحماية من دخول الماء والغبار
  • ضد للماء
  • الشاشة سهلة القراءة في ضوء الشمس الساطع وفي الأيام ذات السماء الرمادية
  • يمكن استخدام بطاقات الذاكرة الثابتة القابلة للإزالة لعمل نسخ احتياطية من البيانات
  • يمكن استعادة الذاكرة الموجودة على اللوحة
  • تصحيح تفاضلي في الوقت الفعلي وبعد المعالجة لمواقع نظام تحديد المواقع العالمي (GPS)
  • بطارية محمولة تدوم لمدة 9 ساعات على الأقل عند الاستخدام شبه المتواصل
  • يمكن تغيير البطاريات في الموقع
  • لا ينبغي أن يكون للبطاريات " ذاكرة "، كما هو الحال مع بطاريات النيكل والكادميوم.
  • يمكن شحنها بواسطة مصادر طاقة غير تقليدية (مولدات كهربائية، طاقة شمسية، إلخ).
  • اتصال لاسلكي فوري بنظام تحديد المواقع العالمي (GPS) أو نظام تحديد المواقع العالمي المدمج
  • اتصال لاسلكي فوري من الكمبيوتر إلى الكاميرا والأجهزة الطرفية الأخرى
  • منفذ (منافذ) USB

ميزات أساسية لالتقاط الملاحظات الجيولوجية التقليدية

لم تتوفر الأجهزة والبرامج إلا مؤخراً (في عام 2000) التي يمكنها تلبية معظم المعايير اللازمة لالتقاط بيانات الخرائط "التقليدية" رقمياً.

  • شاشة بحجم 130 مم × 180 مم تقريبًا ( 5 بوصات × 7 بوصات ) - صغيرة الحجم ولكنها كبيرة بما يكفي لرؤية معالم الخريطة. في عام 2009، تم إجراء بعض عمليات رسم الخرائط التقليدية باستخدام أجهزة المساعد الرقمي الشخصي (PDA) .
  • خفيف الوزن - ويفضل أن يكون أقل من 3  أرطال.
  • تحويل الكتابة اليدوية والتعرف على الصوت إلى نص رقمي.
  • يمكن تخزين فقرات من البيانات (حقول نصية).
  • يمكن تخزين قواعد بيانات علائقية معقدة مع قوائم منسدلة.
  • يتوافق نظام التشغيل والأجهزة مع برنامج نظم المعلومات الجغرافية القوي .
  • ذاكرة لا تقل عن 512 ميجابايت.

برمجة

بما أن كل مشروع مسح جيولوجي يغطي منطقة ذات تكوينات صخرية وتعقيدات فريدة، ولكل جيولوجي أسلوبه الخاص في رسم الخرائط، فلا يوجد برنامج مثالي لرسم الخرائط الجيولوجية الرقمية جاهز للاستخدام مباشرةً. يمكن للجيولوجي إما تعديل أسلوبه في رسم الخرائط ليتناسب مع البرنامج المتاح، أو تعديل البرنامج ليتناسب مع أسلوبه، وهو ما قد يتطلب برمجة مكثفة. اعتبارًا من عام ٢٠٠٩تتطلب برامج رسم الخرائط الجيولوجية المتاحة قدرًا من التخصيص لتناسب كل مشروع. وقد اختار بعض الجيولوجيين/المبرمجين المتخصصين في رسم الخرائط الرقمية تخصيص برنامج ArcGIS من ESRI أو توسيعه بشكل كبير . وقد تم ذلك في اجتماعات جمع البيانات الميدانية الرقمية، مثل اجتماع هيئة المسح الجيولوجي البريطانية عام 2002.وافقت بعض المنظمات على تبادل الخبرات في مجال التطوير، وأصبحت بعض أنظمة البرمجيات متاحة الآن للتنزيل مجاناً.

الخرائط ورسم الخرائط حول العالم

خريطة جيولوجية لأمريكا الشمالية موضوعة فوق خريطة تضاريس مظللة

سنغافورة

أُنتجت أول خريطة جيولوجية لسنغافورة عام 1974، من قِبل إدارة الأشغال العامة آنذاك. وتضمنت هذه الخريطة خريطة للمواقع، وثماني صفحات خرائطية تُفصّل التضاريس والوحدات الجيولوجية، بالإضافة إلى صفحة تحتوي على مقاطع عرضية للجزيرة.

منذ عام 1974، وعلى مدى ثلاثين عامًا، تم الإبلاغ عن العديد من الاكتشافات الجيولوجية الجديدة في مختلف المؤتمرات التقنية في جميع أنحاء الجزيرة، ولكن لم يُنشر أي كتاب جديد. في عام 2006، بادرت وكالة العلوم والتكنولوجيا الدفاعية، مع تطوراتها في مجال الفضاء تحت الأرض، بإعادة نشر الطبعة الثانية من كتاب "جيولوجيا سنغافورة". تحتوي الطبعة الجديدة، التي نُشرت عام 2009، على خريطة جيولوجية للجزيرة بمقياس 1:75000، وست خرائط (بمقياس 1:25000) تتضمن التضاريس ودليل الشوارع والجيولوجيا، بالإضافة إلى ورقة مقطع عرضي وخريطة للمواقع.

تشمل الاختلافات التي تم العثور عليها بين تقرير جيولوجيا سنغافورة لعام 1976 العديد من التكوينات الموجودة في الأدبيات بين عامي 1976 و 2009. وتشمل هذه التكوينات طبقات الصخور في فورت كانينج وامتدادات الحجر الجيري.

المملكة المتحدة

تم رسم خرائط المملكة المتحدة وجزيرة مان على نطاق واسع من قبل هيئة المسح الجيولوجي البريطانية ( BGS) منذ عام 1835؛ وقد تم تشغيل هيئة مسح جيولوجي منفصلة لأيرلندا الشمالية (بالاعتماد على موظفي BGS) منذ عام 1947.

تغطي خريطتان بمقياس 1:625,000 الجيولوجيا الأساسية للمملكة المتحدة. وتتوفر خرائط أكثر تفصيلاً بمقاييس 1:250,000 و1:50,000 و1:10,000. تُظهر خرائط المقياسين 1:625,000 و1:250,000 الجيولوجيا البرية والبحرية (تغطي سلسلة 1:250,000 كامل الجرف القاري للمملكة المتحدة )، بينما تغطي المقاييس الأخرى عادةً التكوينات الجيولوجية على اليابسة فقط.

تندرج الخرائط بجميع المقاييس (وإن لم يكن ذلك لجميع المناطق) ضمن فئتين:

  1. تُظهر خرائط الرواسب السطحية (المعروفة سابقًا باسم خرائط الصخور الصلبة والرواسب التي تعلوها ) كلاً من الصخور الأساسية والرواسب الموجودة فوقها.
  2. تُظهر خرائط الصخور الأساسية (المعروفة سابقًا باسم الخرائط الصلبة ) الصخور الكامنة، دون الرواسب السطحية.

تُوضع الخرائط فوق قاعدة خرائط طبوغرافية من إنتاج هيئة المساحة البريطانية (OS)، وتستخدم رموزًا لتمثيل خطوط الصدع، واتجاهات الميل، والوحدات الجيولوجية، ومواقع حفر الآبار ، وما إلى ذلك. وتُستخدم الألوان لتمثيل الوحدات الجيولوجية المختلفة. كما تُصدر كتيبات توضيحية (مذكرات) للعديد من الخرائط بمقياس 1:50,000.

كما يتم إنتاج خرائط موضوعية صغيرة النطاق (من 1:1,000,000 إلى 1:100,000) تغطي الجيوكيمياء ، وشذوذ الجاذبية ، والشذوذ المغناطيسي ، والمياه الجوفية ، وما إلى ذلك.

على الرغم من أن خرائط هيئة المسح الجيولوجي البريطانية (BGS) تُظهر نظام الإحداثيات الشبكية الوطنية البريطانية وتستخدم خريطة أساسية من هيئة المساحة البريطانية (OS)، إلا أن حدود الأوراق لا تستند إلى الشبكة. تعود أصول أوراق مقياس 1:50,000 إلى تغطية سابقة بمقياس "بوصة واحدة للميل" (1:63,360) باستخدام خريطة هيئة المساحة البريطانية (OS) الأصلية (الطبعة الثالثة) بمقياس "بوصة واحدة للميل" قبل اعتماد الشبكة كخريطة أساسية. أما الأوراق الحالية فهي مزيج من خرائط ميدانية حديثة بمقياس 1:10,000 أعيد رسمها بمقياس 1:50,000، وخرائط أقدم بمقياس 1:63,360 أعيد إنتاجها على خريطة أساسية حديثة بمقياس 1:50,000. في كلتا الحالتين، تم الاحتفاظ بهوامش وأرقام أوراق الطبعة الثالثة الأصلية من هيئة المساحة البريطانية. تُحدد أوراق مقياس 1:250,000 باستخدام خطوط العرض والطول، يمتد كل منها درجة واحدة شمالًا وجنوبًا ودرجتين شرقًا وغربًا.

الولايات المتحدة

خريطة جيولوجية لأوهايو من كتاب "جغرافيا أوهايو"، 1923

في الولايات المتحدة ، تُوضع الخرائط الجيولوجية عادةً فوق الخرائط الطبوغرافية (وأحيانًا فوق خرائط أساسية أخرى) مع إضافة قناع لوني برموز حرفية لتمثيل نوع الوحدة الجيولوجية . يُشير القناع اللوني إلى انكشاف الصخور الأساسية المباشرة ، حتى لو كانت مُغطاة بالتربة أو أي غطاء آخر. تُمثل كل منطقة ملونة وحدة جيولوجية أو تكوينًا صخريًا مُحددًا (مع جمع المزيد من المعلومات، قد تُحدد وحدات جيولوجية جديدة). مع ذلك، في المناطق التي تُغطى فيها الصخور الأساسية بطبقة سميكة غير متماسكة من الطمي الجليدي ، أو رواسب المدرجات ، أو رواسب اللوس ، أو أي سمة مهمة أخرى، تُعرض هذه السمات بدلًا من ذلك. تُمثل خطوط الكنتور الطبقية ، وخطوط الصدع ، ورموز الاتجاه والميل، برموز مختلفة كما هو موضح في مفتاح الخريطة. بينما تُنتج هيئة المسح الجيولوجي الأمريكية الخرائط الطبوغرافية بالتعاون مع الولايات، تُنتج الولايات الفردية عادةً الخرائط الجيولوجية . لا توجد موارد خرائط جيولوجية تقريبًا لبعض الولايات، في حين أن بعض الولايات، مثل كنتاكي وجورجيا ، تم رسم خرائط جيولوجية لها على نطاق واسع.
