شبكة

الشبكة هي أي مجموعة منتظمة التباعد من عناصر متوازية ومتطابقة تقريبًا وممتدة. تتكون الشبكات عادةً من مجموعة واحدة من العناصر الممتدة، ولكن يمكن أن تتكون من مجموعتين، وفي هذه الحالة تكون المجموعة الثانية عادةً عمودية على الأولى (كما هو موضح). ^{[ 1 ]} عندما تكون المجموعتان متعامدتين، يُعرف هذا أيضًا باسم الشبكة (كما في ورق الرسم البياني ) أو الشبكة الشبكية .

يمكن أن تكون الشبكة التي تغطي المصرف (كما هو موضح) عبارة عن مجموعة من قضبان حديدية (عناصر متطابقة ومطولة) مثبتة معًا (لضمان توازي القضبان وانتظام المسافة بينها) بواسطة إطار حديدي أخف وزنًا. تُستخدم الشبكات فوق المصارف وفتحات التهوية كمرشحات ، لمنع حركة الأجسام الصلبة الكبيرة (مثل الأشخاص) وللسماح بحركة السوائل. يُعدّ جهاز التسجيل نوعًا من الشبكات المستخدمة في التدفئة والتهوية وتكييف الهواء ، حيث يسمح بمرور الهواء مع منع مرور الأجسام الصلبة.

•
  غطاء مصرف - شبكة تصريف، من العمارة الرومانية القديمة في فيندوبونا ، النمسا
•
  غطاء فتحة الصرف الصحي ( غطاء فتحة التفتيش ) الذي يمكن القيادة عليه رغم السماح بمرور الماء من خلاله
•
  شبكة للأشجار يمكن المشي عليها رغم مرور الماء من خلالها

تتوفر الشبكات أيضًا على شكل ألواح تُستخدم غالبًا في أسطح الجسور ، وجسور المشاة ، والممرات العلوية . تُصنع الشبكات من مواد مثل الفولاذ ، والألومنيوم ، والألياف الزجاجية . تُعرف شبكات الألياف الزجاجية أيضًا باسم شبكات FRP . تُستخدم هذه الشبكات لتحسين صلابة الانحناء مع تقليل الوزن.

•
  صورة مقرّبة لشبكة مانعة للانزلاق
•
  جسر يوضح سطح القيادة الشبكي
•
  شبكات ممرات المشاة في محطة توليد الطاقة

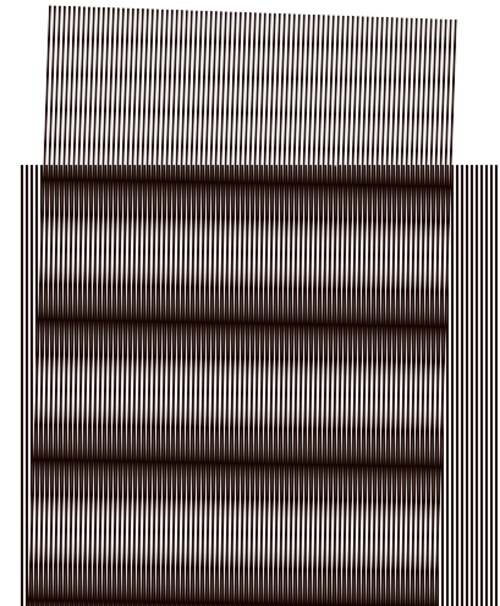

تُعدّ المحززات البصرية، كعناصر بصرية، صورًا ذات نمط مميز من الخطوط المتوازية المتناوبة. تتناوب هذه الخطوط بين انعكاسية عالية ومنخفضة (محززات سوداء وبيضاء) أو نفاذية عالية ومنخفضة (محززات شفافة ومعتمة). يُمثّل شكل المحزز دالةً للانعكاسية أو النفاذية العمودية على الخطوط. وتكون هذه الدالة عادةً على شكل موجة مربعة ، حيث يكون كل انتقال بين الخطوط مفاجئًا.

يمكن تعريف الشبكة بستة معايير:

• التردد المكاني هو عدد الدورات التي تشغل مسافة معينة (مثلاً، 10 أزواج خطوط لكل مليمتر). دورة المحزز هي مقلوب التردد المكاني، مقاسة بالمسافة (مثلاً، 0.1 مليمتر).
• دورة التشغيل هي النسبة بين سمك الخطوط العالية والمنخفضة. وهي نسبة عرض الخط المنخفض (الأسود أو المعتم) إلى دورة كاملة للشبكة.
• الملف الشخصي هو شكل النمط المتكرر، والذي عادة ما يكون موجة مربعة ولكن يمكن أن يكون أيضًا أي نمط دوري ( موجة جيبية ، موجة مثلثية ، موجة سن المنشار ، إلخ).
• التباين هو مقياس للفرق في الإضاءة بين الخطوط العالية والمنخفضة للشبكة. ويُعبّر عنه عادةً بتباين ميكلسون : ^{[ 2 ]} الفرق بين أقصى وأدنى إضاءة مقسومًا على مجموعهما.
• التوجيه هو الزاوية التي يصنعها المحزز مع توجيه مرجعي (مثل المحور y في صورة أو محزز آخر). وعادة ما يُقاس بالدرجات أو بالراديان.
• الطور هو موضع شكل المحزز بالنسبة إلى موضع مرجعي. ويُقاس عادةً بالدرجات ( من 0 إلى 360 لدورة كاملة) أو بالراديان (2π لدورة كاملة). على سبيل المثال، لن يظهر محززان شفافان متطابقان بنسبة تغطية 50% وبنفس الاتجاه معتمين تمامًا إلا إذا كان الطور النسبي بينهما π (180 درجة).

تُستخدم المحززات ذات الموجات الجيبية على نطاق واسع في علم البصريات لتحديد دوال نقل العدسات . تُكوّن العدسة صورةً لمحزز الموجة الجيبية، وهي صورة جيبية الشكل، ولكن مع انخفاض طفيف في تباينها تبعًا للتردد المكاني، وربما تغير طفيف في الطور. يُعرف فرع الرياضيات الذي يُعنى بهذا الجانب من علم البصريات بتحليل فورييه ، بينما يُعرف فرع الدراسة المرتبط به ببصريات فورييه . كما تُستخدم المحززات على نطاق واسع في أبحاث الإدراك البصري . وقد روّج كامبل وروبسون لاستخدام محززات الموجة الجيبية، مُشيرين إلى أن العين البشرية تُجري تحليل فورييه على الصور الشبكية. ^{[ 3 ]}
