وصلة خرطوم

انظر إلى خيط خرطوم الحديقة . انظر أيضًا إلى موصلات Hoselink و Hozelock البلاستيكية سهلة التركيب.

NF E 29-579 GFR

وصلة خرطوم صمام أرضية من نوع "بوس" ، تُستخدم بشكل أساسي للهواء المضغوط أو البخار . تتكون من ساق وصامولة مجنحة ووصلة طرفية. يتم إحكام إغلاقها عن طريق شد مقعد نحاسي ناعم موجود في الوصلة الطرفية على الساق.

تم تصنيع وصلات خراطيم التحميل من شركة Holedall (المعروفة أيضًا باسم Mulconry أو Scovill أو Rostra) وفقًا للمواصفة القياسية البريطانية BS EN 1765:2004 "تجميعات الخراطيم المطاطية لخدمات سحب وتفريغ الزيت"، والمعروفة باسم خراطيم التحميل. ^{[ 5 ]}

هذه وصلات خراطيم ملحومة داخلياً، وتوجد عادةً في خراطيم زيت الوقود ذات الأقطار الكبيرة المستخدمة في تطبيقات الضغط العالي أو حيث يتعرض الخرطوم لقوة سحب عالية، مثل خرطوم سحب وتفريغ الزيت (OS&D). ^{[ 6 ]} يتم تركيبها باستخدام آلات مكبس هيدروليكية خاصة وقوالب خاصة.

تُستخدم وصلة خرطوم هولدال IX ذات التمدد الداخلي (المُشكّلة داخليًا) في تطبيقات الضغط العالي، أو عندما يتعرض الخرطوم لقوة سحب عالية، أو عندما يكون التدفق الكامل مطلوبًا. ^{[ 6 ]} يتم تركيبها باستخدام آلات سحب هيدروليكية خاصة، باستخدام سدادات سحب خاصة.

وصلة خرطوم الإطفاء الوطنية (NH)، والمعروفة أيضًا باسم الوصلة القياسية الوطنية (NST)، هي النوع الأكثر شيوعًا في الولايات المتحدة. يتم ربط الوصلة ذات السن المستقيم (غير المخروطي) الذكري والأنثوي معًا، ويتم إحكام إغلاقها بحشية .

تم تصنيع نوع الوصلة الملولبة ذات المفصل الدوار المستخدم في خراطيم الإطفاء لأول مرة قبل عام 1873 في الولايات المتحدة:

• براءة اختراع غير معروفة باسم تشارلز دبليو إيمري، مؤرخة في 11 يوليو 1865،
• 1874: وصلات الخراطيم، رقم 149029 من تصميم دبليو إيه كاسويل
• 1874: وصلات الخراطيم، رقم 149441 من تأليف دبليو إيه كاسويل، يصف طريقة صب ذيل الخرطوم داخل الوصلة، بحيث يمكن تدويره ولكن لا يمكن فصله. ^{[ 7 ]}
• 1876: وصلة خرطوم، رقم 175232. ^{[ 1 ]}

على الرغم من قدم هذه الوصلات، لا تزال أوجه عدم التوافق قائمة.

تُستخدم تجهيزات UNI للحريق في إيطاليا، وهي متوفرة بأحجام متعددة، بما في ذلك UNI 25 وUNI 45 وUNI 70.

تستخدم خراطيم الشفط ومداخل المضخات في أجهزة مكافحة الحرائق البريطانية خيوطًا دائرية بثلاثة أسنان لكل بوصة، بقطر إما 4 أو 5.5 بوصة. تتلاءم الأسنان الذكرية والأنثوية بشكل فضفاض نسبيًا، مما يسمح بتركيبها بسرعة حتى في حالة اتساخها. وتُستخدم حلقة مطاطية لإحكام الإغلاق.

وصلة الكامة، أو وصلة الكامة والأخدود ، هي وصلة خرطوم سريعة التوصيل لنقل السوائل، تتكون من "محول" ذكر و"وصلة" أنثى. يحتوي المحول على أخدود خارجي يتعشق مع "أذرع الكامة" الموجودة على الجزء الخارجي من الوصلة لإحكام الإغلاق على الحشية الداخلية. تُستخدم هذه الوصلات عادةً في تطبيقات البترول أو المواد الكيميائية. المواصفات: Mil-C-27487 / AA-59326A / EN 14420-7 / DIN 2828.

تشبه في مظهرها وصلات باور، لكنها غير متوافقة معها. تُستخدم في الصناعات الزراعية والري والتنظيف والبناء، ولكنها تُستخدم بشكل شائع للمياه والملاط والبيتومين والمنتجات السائبة.

تُعرف أيضًا باسم وصلة جون موريس ، وتُشبه وصلات إطفاء الحريق الفورية BS336 في تصميمها وصلات القفل الكامل، وتستخدمها فرق الإطفاء في المملكة المتحدة وأيرلندا ونيوزيلندا والهند وهونغ كونغ. وهي متوفرة بمقاسين: 1 ½ بوصة INST (FETA ، متوفرة فقط مع  وصلات خرطوم 38 مم) و 2 ½ بوصة INST ( BS336).

في عام ١٩٥٩ ^{[ ٨ ]،} ابتكرت شركة هوزلوك المحدودة في المملكة المتحدة وحصلت على براءة اختراع لموصل خرطوم بلاستيكي قياسي دولي، يعمل بنظام الضغط، ويُستخدم حاليًا مع خراطيم الحدائق. طُوّر هذا المفهوم لاستبدال موصلات الخراطيم المعدنية في مناجم الفحم، والتي كانت عُرضة للتسبب بشرارات كهربائية ساكنة واحتمالية انفجار غاز الميثان. تُستخدم الآن نسخ معدنية بالكامل من الموصل (متوافقة مع النسخ البلاستيكية) على نطاق واسع في خراطيم الحدائق. ويُستخدم هذا النظام عالميًا من قِبل البستانيين في جميع أنحاء العالم. تتوفر محولات هوزلوك عادةً بخيوط BSP . يتوفر الموصل بحجمين مختلفين، والحجم الأكبر نادر ويُستخدم بشكل أساسي مع الخراطيم التي يزيد قطرها عن ٣/٤ بوصة .

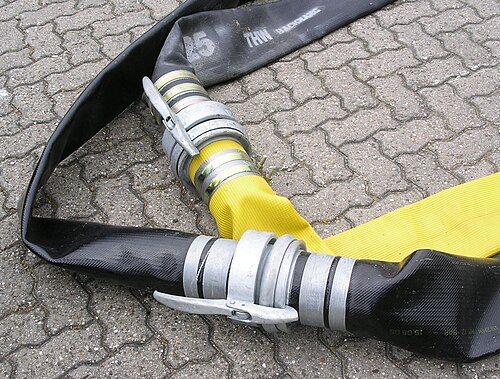

وصلة تشبه آلية الكامة والقفل، تُستخدم في القطاع الزراعي. تُعرف أيضاً بأسماء تجارية لشركات مصنعة، منها باور، وبيروت، وميلر/فيراري. متوفرة بأحجام تتراوح من بوصتين إلى 12 بوصة.

وصلة يابانية سريعة التوصيل والفصل تستخدم في خراطيم الإطفاء في اليابان ومحددة بواسطة JIS B9911؛ ^{[ 9 ]} متوفرة بأحجام متعددة: 25A (1 بوصة)، 40A ( 1 + 1 ⁄2 بوصة )، 50A ( 2 + 1 ⁄2 بوصة )، 65A (2 بوصة)، 75A (3 بوصة).

تُعرف هذه الوصلات أيضاً باسم وصلات TW أو وصلات ناقلات النفط، وقد تم تعريفها في الأصل بواسطة معيار DIN 28450، ولكنها الآن محددة بواسطة معيار EN ISO 14420-6. وتُستخدم هذه الوصلات على نطاق واسع في الصناعات البتروكيماوية والكيميائية والغذائية.

تبيع العديد من الشركات المصنعة وصلات خراطيم الحدائق سريعة التوصيل من نفس النوع. يشبه تصميمها في المبدأ تصميم وصلات Hozelock البلاستيكية، حيث تحتوي الوصلة الأنثوية على أسطوانة خارجية زنبركية تُقفل على الوصلة الذكرية، ولكن عادةً ما تُصنع كلتا الوصلتين من النحاس، وتفتقر الوصلة الذكرية إلى الحلقة المطاطية الدائرية الموجودة في وصلات Hozelock.

وصلة خرطوم الهواء العالمية "إير كينج" ^{[ 14 ]} ، والمعروفة أيضًا باسم وصلة " نمط شيكاغو "، هي وصلة " ربع دورة " أو " بدون جنس" مصنوعة من الحديد المطاوع أو النحاس الأصفر، وتوجد عادةً في الأدوات الهوائية الكبيرة مثل المطارق الهوائية . ^{[ 6 ]} تُعتبر هذه الوصلة "عالمية" لأن رأسًا ثنائي العروة شائع الاستخدام في جميع الأحجام التي تتراوح من 0.25 إلى 1 بوصة (6 إلى 25 مم) .

يستخدم رجال الإطفاء الإسبان هذا الموصل ، وهو محدد بالمعيار الإسباني UNE 23400. ^{[ 15 ]} وهو موصل غير جنسي بثلاثة ألسنة تعشيق، ومتوفر بأحجام مختلفة، بما في ذلك برشلونة 25 (  قطر داخلي للخرطوم 25 مم)، وبرشلونة 45 (قطر داخلي للخرطوم 45  مم)، وبرشلونة 70 (  قطر داخلي للخرطوم 70 مم).

مناسب للتوصيل (بالضغط) فقط، وليس للشفط.

وصلة خرطوم فرنسية، متوافقة مع وصلات غيليمين ، ولكنها تُستخدم لأغراض مختلفة. مطابقة للمواصفات NF S61-704 وNF S61-705. متوفرة بالأحجام التالية:

• DSP ND 40 مناسب للتوصيل (الضغط) فقط، وليس للشفط.
• DSP ND 65 مناسب للتوصيل (الضغط) فقط، وليس للشفط.
• AR ND 100 مناسب للتوصيل (الضغط) والشفط.

تم تعريفها بواسطة DIN 3238 و DIN 3489 (التي تجمع بين DIN 3481 و 3482 و 3483 و 3484 و 3485) و DIN 11204 (مع فتحة لمشبك الأمان)، وهي تبدو مشابهة لوصلات Express و Geka، ولكن  المسافة بين المخالب تبلغ 42 مم.

تشبه وصلات Express في مظهرها وصلات GEKA، لكنها غير متوافقة معها، لأن  المسافة بين فكي وصلات Express تبلغ 41 مم. هذه المسافة محددة في معيار NF E 29-573. تُستخدم هذه الوصلات للماء والهواء.

طُوّرت هذه الوصلات من قِبل شركة المعادن الكندية لرجال الإطفاء الكنديين عام ١٩٧٧ للتغلب على مشاكل التشابك وفقدان كمية المياه المرتبطة بوصلات ستورز ذات الأقطار الأصغر، وهي الآن مُعتمدة للاستخدام من قِبل إدارات مكافحة حرائق الغابات في كندا والولايات المتحدة وأستراليا. ^{[ ١٦ ]} يُحدد تصميم هذه الوصلات في المواصفات القياسية الكندية CAN/ULC-S551-13 (للوصلات المطروقة بقطر ٢٥  مم و٣٨  مم)، والمواصفات القياسية الكندية CAN/ULC-S558-13 ( للوصلات غير المطروقة بقطر ٢٥  مم و٣٨ مم)، والمواصفات القياسية ULC/CAN-S574 ( للوصلات المطروقة بقطر ٦٤ مم)، بالإضافة إلى المواصفات القياسية الأمريكية USFDA 5100-192 (لخدمة الغابات الأمريكية)، وهي متوفرة للاستخدام مع خراطيم بأحجام ١٩ مم، و٢٥ مم، و٣٨ مم، و٦٤ مم. تجدر الإشارة إلى أن شركة Wajax Manufacturing قدّمت تصميمًا منافسًا، ولكن لم يتم اختياره، لذا فإن الإشارة إلى هذه الوصلات باسم "وصلات أجاكس" غير صحيح.

هذا وصلة خرطوم ربع دورة ذات طرفين، من إنتاج شركة كاراستو، وتتميز بشكل الحشية الخارجية المسطحة التي تُحيط بجزء أوسط مقبب، بالإضافة إلى المسافة بين طرفيها البالغة 40  مم. تُعرف أحيانًا باسم "وصلة التحرير السريع" أو "وصلة المخلب". وهي مستوحاة من تصميم وصلة إطفاء الحرائق من جيرسبيرج ^{[ 17 ]} (السابقة لوصلة ستورز)، وقد طورها يوليوس أوهلر في أواخر عشرينيات القرن الماضي، وحصل على براءة اختراع عام 1932. اسم "جيكا" مُشتق من دمج اسمي جيرسبيرج وكاراستو. ^{[ 18 ] [ 19 ]} تُستخدم هذه الوصلات في الغالب لأعمال البستنة والري، ولكن نيوزيلندا تستخدمها أيضًا في بعض عمليات مكافحة حرائق الغابات. ^{[ 20 ]}

وصلة غير جنسية، تُعرف أيضًا باسم وصلة بوغدان، ^{[ 21 ]} تُستخدم في خراطيم الإطفاء في روسيا ومحددة بموجب GOST R 53279-2009، وهي متوفرة بأحجام متعددة، بما في ذلك DN 25، DN 40، DN 50، DN 65، DN 70، DN 80، DN 100، DN 125، وDN 150. ^{[ 22 ] [ 23 ]}

تُستخدم وصلة غيليمين المتناظرة، والمعروفة أيضًا باسم وصلة غيليمين، على نطاق واسع في فرنسا وبلجيكا لربط الخراطيم، وهي تشبه وصلة DSP المستخدمة في مكافحة الحرائق. يمكن ربطها يدويًا، كما يمكن استخدام مفتاح ربط ثلاثي المحاور . تتميز بإغلاق ربع دورة، وهي متناظرة. يمكن تصنيعها من الألومنيوم أو الفولاذ المقاوم للصدأ أو النحاس أو البولي بروبيلين . المعيار المعتمد لهذا النوع من الوصلات هو EN14420-8/NF E 29-572، وهناك معيار خاص DIN14420-8 للتجميعات الفريدة المزودة بحلقة تثبيت ومشبك أمان.

تتوفر وصلات غيليمين بالأحجام التالية (الوحدة: مم):

• غيليمين 20
• غيليمين 25
• غيليمين 40
• غيليمين 50
• غيليمين 60
• غيليمين 65
• غيليمين 80
• غيليمين 100
• غيليمين 150

وصلة الخرطوم هي وصلة خرطوم حديقة تُثبّت بربع دورة باستخدام حلقة مانعة للتسرب. صُممت هذه الوصلة من قِبل شركة هوزلينك المحدودة في أستراليا، ^{[ 24 ]} وحصلت على براءة اختراع عام 1998. ^{[ 25 ]} وهي شائعة في أستراليا، بينما يقتصر توزيعها على المملكة المتحدة والولايات المتحدة، حيث تتولى شركة داي كو برودكتس توزيعها.

وصلة ربع دورة، غير جنسية، تستخدم في خراطيم الإطفاء في اليابان، محددة بواسطة JIS F-7335، ومتوفرة بأحجام متعددة، بما في ذلك: JIS 40A وJIS 50A وJIS 65A.

تستخدم النرويج وصلات NOR لخراطيم الهجوم. وهي متوفرة بثلاثة أحجام: NOR 1 (83 أو 84  مم؛ 2.5 بوصة ) ، و NOR 2 (65 أو 66 مم؛ 2 بوصة)، وNOR 3 (50 أو 55 مم ؛ 1.5 بوصة ) . يُستخدم NOR 2 بشكل أساسي في الصناعات البحرية والنفطية البحرية.

وصلة خرطوم إطفاء حريق بريطانية، تستخدمها وزارة الدفاع في الغالب، وهي متوفرة بالأحجام التالية: N&S 1 + 1 ⁄2 بوصة ، N&S 2 بوصة، N&S 2 + 1 ⁄2 بوصة ، و N&S 3 بوصة.

وصلة روسية تشبه في مظهرها وصلات برشلونة، وهي متوفرة بحجمين: Rotta 50 و Rotta 70.

تتشابه وصلات SFS الفنلندية مع وصلات GEKA، وتأتي بثلاثة أقطار، DN 50 وDN 80 وDN 100، حيث يتم تقديم كل منها مع مجموعة من أقطار ذيل الخرطوم، بما في ذلك من 13  مم إلى 52  مم لحجم DN 50، و65  مم و75  مم لحجم DN 80، و102  مم و110  مم لحجم DN 100.

هذا الموصل الخرطومي السويدي، وهو اختصار لـ "المعيار المتري السويدي"، متوفر بحجمين: SMS 32 و SMS 63.

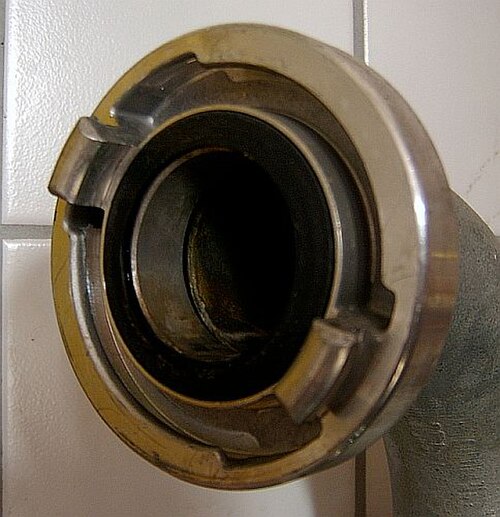

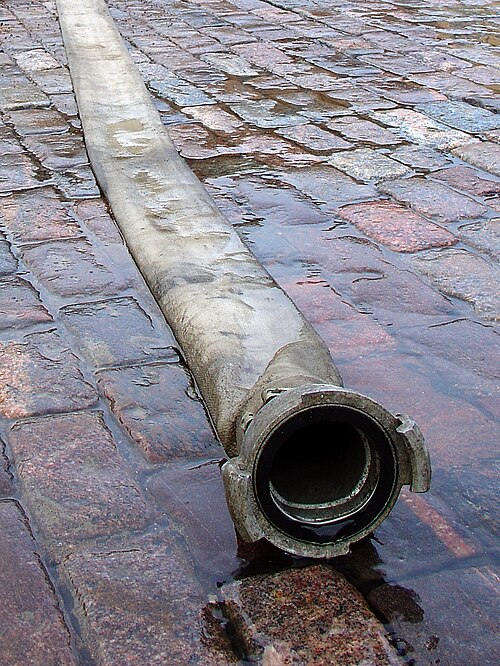

وصلة ستورز هي وصلة ربع دورة أو وصلة غير محددة الجنس، شائعة الاستخدام لتوصيل خراطيم إطفاء الحرائق . تتميز بسهولة تركيبها، ولا تحتوي على طرف ذكر أو أنثى محدد، وتقع العروات داخل الوصلة. تُعد هذه الوصلة هي الوصلة القياسية في خراطيم إطفاء الحرائق في الدنمارك ، وألمانيا ، والنمسا ، وبولندا ، وسويسرا ، والسويد ، وهولندا ، واليونان. ^{[ 26 ]} كما أنها شائعة الاستخدام في أستراليا. يمكن تصنيعها بالصب لتوصيل الخراطيم بشكل عام وتطبيقات الضغط المنخفض، ولكن في مجال مكافحة الحرائق، يُفضل استخدام المشغولات المطروقة لضمان سلامة الوصلة ومتانتها.

تتوفر وصلات ستورز بأحجام متعددة، وتدعم الخراطيم ذات القطر الداخلي الذي يتراوح بين 12 و 250  مم، ويتم تحديدها وفقًا لمعايير DIN 14301 و 14321 و 14322 و 14323 (وصلات الخراطيم)؛ ومعايير DIN 14306 و 14307 و 14308 و 14309 (المحولات الملولبة)؛ ومعايير DIN 14341 و 14342 و 14343 (المخفضات الدوارة)؛ ومعايير DIN 14310 و 14311 و 14312 و 14313 (الأغطية).

أول براءة اختراع: سويسرا، براءة الاختراع رقم 3134، نُشرت في 26 نوفمبر 1890

براءة اختراع أمريكية: US489107 A نُشرت في 3 يناير 1893 ^{[ 27 ]}

تُوفر وصلات التثبيت الثلاثية المصنوعة من الفولاذ المقاوم للصدأ وصلة تثبيت سريعة وصحية مانعة للتسرب. تأتي هذه الوصلات مزودة بمشبك وحشية لربط الطرفين. يمكن تثبيت وصلات التثبيت بدون استخدام أدوات عند استخدام مشابك من نوع الصامولة المجنحة. تُستخدم هذه الوصلات بشكل أساسي في صناعات الأغذية والمشروبات والأدوية.

محدد بواسطة DIN 32676 / SMS 1145 / RJT BS:4825 / IDF.

شفة محددة يمكن تركيب أي من أنواع الوصلات المذكورة أعلاه عليها.

تم تحديده بواسطة EN 14420-3 / DIN 1817، وتم تحديده أيضًا بواسطة EN 14420-5 / DIN 2817.

يحدد المعيار البريطاني BS 6391:2009 كيفية استخدام الأسلاك لتوصيل وصلات الخراطيم بالخراطيم المسطحة.
