LDMOS
ترانزستور LDMOS ( أشباه الموصلات المعدنية المؤكسدة ذات الانتشار الجانبي ) [ 1 ] هو ترانزستور MOSFET مسطح مزدوج الانتشار (ترانزستور تأثير المجال لأشباه الموصلات المعدنية المؤكسدة) يُستخدم في مكبرات الصوت ، بما في ذلك مكبرات طاقة الميكروويف ، ومكبرات طاقة الترددات الراديوية ، ومكبرات طاقة الصوت . غالبًا ما تُصنع هذه الترانزستورات على طبقات رقيقة من السيليكون من نوع p/p + . تتضمن عملية تصنيع أجهزة LDMOS في الغالب عدة دورات من زرع الأيونات والتلدين اللاحق. [ 1 ] على سبيل المثال، تُصنع منطقة الانجراف في ترانزستور MOSFET هذا باستخدام ما يصل إلى ثلاث دورات من زرع الأيونات لتحقيق توزيع التشويب المناسب اللازم لتحمل المجالات الكهربائية العالية.
يُعدّ مُضخّم طاقة الترددات الراديوية LDMOS المصنوع من السيليكون (RF LDMOS ) الأكثر استخدامًا في شبكات الهاتف المحمول ، [ 2 ] [ 3 ] [ 4 ] حيث يُتيح نقل غالبية بيانات وصوتيات شبكات الهاتف المحمول في العالم . [ 5 ] تُستخدم أجهزة LDMOS على نطاق واسع في مُضخّمات طاقة الترددات الراديوية لمحطات البث نظرًا لمتطلبات الطاقة العالية الناتجة، والتي عادةً ما يكون جهد انهيارها بين المصرف والمصدر أعلى من 60 فولتًا . [ 6 ] وبالمقارنة مع أجهزة أخرى مثل ترانزستورات GaAs FET، فإنها تُظهر ترددًا أقل لكسب الطاقة القصوى.
تشمل الشركات المصنعة لأجهزة LDMOS ومصانع الرقائق التي تقدم تقنيات LDMOS ما يلي: Tower Semiconductor و TSMC و LFoundry و SAMSUNG و GLOBALFOUNDRIES و Vanguard International Semiconductor Corporation و STMicroelectronics و Infineon Technologies و RFMD و NXP Semiconductors (بما في ذلك Freescale Semiconductor السابقة ) و SMIC و MK Semiconductors و Polyfet و Ampleon .
معرض الصور
ترانزستورات LDMOS بترددات الراديو المختلفة

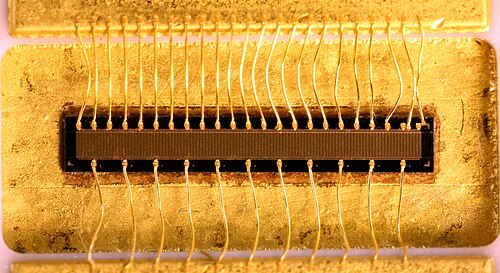

شريحة سيليكون BLF2045. ترانزستور LDMOS بترددات الراديو 26 فولت 180 مللي أمبير 2 جيجاهرتز 10 ديسيبل 30 واط SOT467C. مصمم للتشغيل واسع النطاق (من 1800 إلى 2200 ميجاهرتز).

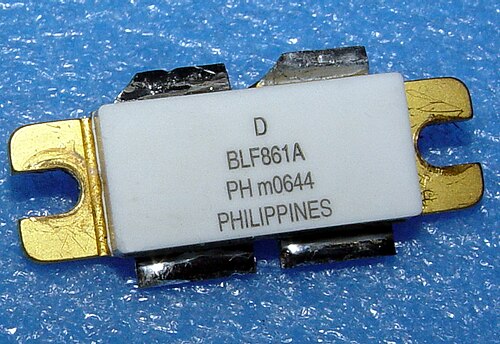

ترانزستور LDMOS بترددات الراديو BLF861A. ترانزستور LDMOS بترددات الراديو 860 ميجاهرتز وقدرة 150 واط.
رقاقة سيليكون BLF861A. ترانزستور RF LDMOS بتردد 860 ميجاهرتز وقدرة 150 واط. مصمم للعمل في نطاق UHF.
التطبيقات
تشمل التطبيقات الشائعة لتقنية LDMOS ما يلي.
- مكبرات الصوت - مكبرات طاقة الترددات اللاسلكية ، [ 2 ] [ 3 ] مكبرات طاقة الصوت ، [ 7 ] الفئة AB [ 4 ]
- تكنولوجيا الصوت - مكبرات الصوت ، ومعدات عالية الدقة (hi-fi)، وأنظمة الإعلان العام (PA) [ 7 ]
- الأجهزة المحمولة — الهواتف المحمولة [ 3 ]
- الشبكات المتنقلة - محطات القاعدة ومضخمات الترددات اللاسلكية [ 3 ]
- تطبيقات النبض [ 4 ]
- تكنولوجيا الترددات الراديوية (RF) - هندسة الترددات الراديوية (RF engineering)، ومضخمات طاقة الترددات الراديوية [ 2 ] [ 3 ] [ 8 ]
- التكنولوجيا اللاسلكية - الشبكات اللاسلكية والشبكات الرقمية [ 2 ] [ 3 ]
ترانزستور LDMOS بترددات الراديو
تشمل التطبيقات الشائعة لتقنية RF LDMOS ما يلي.
- تكنولوجيا الفضاء والدفاع [ 5 ] - التطبيقات العسكرية [ 9 ]
- الإنذار والأمن — جهاز إنذار أمني [ 14 ]
- إلكترونيات الطيران [ 15 ] [ 10 ] — أجهزة الإرسال والاستقبال ADS-B ، وأجهزة الإرسال والاستقبال لتحديد الصديق أو العدو (IFF)، ورادار المراقبة الثانوي (SSR)، ومعدات قياس المسافة (DME)، ووضع تحديد الموقع على الحافة Mode S (ELM)، ووصلة البيانات التكتيكية (TDL)، [ 10 ] نطاق الطيران [ 16 ]
- الإلكترونيات الاستهلاكية [ 14 ]
- تسجيل البيانات [ 17 ]
- مراقبة حالة المعدات (CM) [ 17 ]
- الكشف عن الحرائق [ 17 ]
- الكشف عن الغازات - كاشف أول أكسيد الكربون (كاشف CO)، كاشف الميثان [ 17 ]
- تطبيقات النطاق الصناعي والعلمي والطبي (نطاق ISM) [ 15 ] [ 4 ] - مسرعات الجسيمات ، [ 18 ] [ 19 ] اللحام ، [ 19 ] تطبيقات الموجة المستمرة (CW)، التطبيقات الخطية ، [ 20 ] تطبيقات النبض [ 10 ] [ 9 ] [ 20 ]
- تكنولوجيا الليزر - مشغلات الليزر، [ 18 ] ليزر ثاني أكسيد الكربون ( ليزر ثاني أكسيد الكربون ) [ 21 ]
- تكنولوجيا الراديو - الراديو التجاري ، راديو السلامة العامة ، الراديو البحري ، [ 13 ] راديو الهواة ، [ 21 ] الراديو المحمول ، [ 17 ] النطاق العريض ، [ 22 ] النطاق الضيق [ 23 ]
- تقنية الموجات المليمترية (mmW) [ 24 ]
- الراديو المتنقل [ 15 ] [ 25 ] - الراديو المتنقل الاحترافي ، راديو الترانزستور المحمول باليد ، الراديو التناظري، الراديو الرقمي ، [ 25 ] الراديو المتنقل الرقمي (DMR)، [ 26 ] نظام الراديو المتنقل الأرضي (LMRS)، [ 16 ] الراديو المتنقل الخاص (PMR)، [ 17 ] الراديو الأرضي الموحد (TETRA) [ 25 ] [ 19 ]
- تقنية الرادار [ 15 ] [ 4 ] - النطاق L ، [ 11 ] [ 9 ] النطاق S [ 11 ] [ 23 ]
- تقنية الترددات الراديوية (RF) - تحديد الترددات الراديوية (RFID) [ 13 ] مولد بلازما الترددات الراديوية [ 18 ]
- تكنولوجيا طاقة الترددات الراديوية [ 27 ] [ 5 ] [ 28 ] - الإضاءة ، والتكنولوجيا الطبية ، والتجفيف ، وإلكترونيات السيارات [ 28 ]
- التدفئة - التدفئة الكهربائية ، [ 21 ] التدفئة بترددات الراديو ، [ 18 ] [ 5 ] التدفئة بالميكروويف [ 28 ]
- أجهزة المطبخ — الأجهزة الذكية ، [ 5 ] أجهزة سطح العمل ، أجهزة الطهي ، [ 29 ] الطهي بترددات الراديو ، [ 27 ] [ 18 ] [ 5 ] الطهي بالميكروويف ، [ 4 ] إذابة الثلج بترددات الراديو ، [ 18 ] [ 5 ] [ 29 ] إذابة الثلج عن الأطعمة المجمدة ، المجمدات ، الثلاجات ، الأفران [ 29 ]
- الإضاءة الذكية - إضاءة الترددات اللاسلكية ومفتاح الإضاءة اللاسلكي [ 4 ]
- الاتصالات السلكية واللاسلكية [ 15 ]
- النطاق العريض [ 14 ] - النطاق العريض المتنقل [ 25 ]
- البث - البث فائق التردد (UHF)، [ 14 ] البث FM [ 18 ] [ 4 ] [ 21 ]
- الشبكات الخلوية [ 30 ] [ 5 ] - 2G ، 3G ، [ 2 ] الاتصالات المتنقلة الدولية 2000 (IMT)، [ 22 ] التطور طويل الأمد (LTE)، [ 31 ] 4G ، [ 3 ] [ 5 ] 5G ، [ 3 ] [ 5 ] [ 31 ] راديو الجيل الخامس الجديد (5G NR) [ 32 ] [ 33 ]
- الاتصالات عالية التردد (HF) - التردد العالي جدًا (VHF)، [ 18 ] [ 4 ] التردد العالي جدًا (UHF) [ 13 ] [ 4 ]
- حركة الصوت والبيانات الخلوية [ 5 ]
- التلفزيون (TV) [ 18 ] — تلفزيون VHF، [ 21 ] تلفزيون UHF ، التلفزيون الرقمي (DTV)، معدات إرسال التلفزيون [ 14 ]
- الاتصالات واسعة النطاق والمتنقلة [ 13 ] - محطات القاعدة ، [ 13 ] [ 4 ] [ 19 ] محطة تحديد موقع الطوارئ الراديوية (EPIRB)، عوامات السونار ، قراءة العدادات الآلية (AMR) [ 13 ]
- التكنولوجيا اللاسلكية - الاتصالات المتنقلة ، الاتصالات عبر الأقمار الصناعية ، [ 15 ] أجهزة مودم البيانات اللاسلكية ، [ 13 ] WiMAX [ 4 ]
- تطبيقات نسبة الموجة الموقوفة للجهد ( VSWR) [ 34 ] [ 21 ] - الحفر بالبلازما والسنكروترونات [ 21 ]
