أنواع وتركيبات أشرطة الكاسيت المدمجة

📅 آخر تحديث: ٤ أغسطس ٢٠٢٦
✍️ نُشر في: ٤ أغسطس ٢٠٢٦
📷 يحتوي على 20 صور
الموسوعة الحرة

اختلافات في لون الشريط لمعظم تركيبات الأشرطة الشائعة، من الأعلى إلى الأسفل: أشرطة الحديديك، وأشرطة الحديديكوبالت، وأشرطة ثاني أكسيد الكروم، وأشرطة جزيئات المعادن.
شقوق قياسية لاختيار الشريط تلقائيًا. من الأعلى إلى الأسفل: النوع الأول (والنوع الثالث)، النوع الثاني، النوع الرابع

تستخدم أشرطة الكاسيت الصوتية المدمجة أشرطة مغناطيسية من ثلاثة أنواع رئيسية تختلف في خصائصها المغناطيسية الأساسية ، ومستوى التحيز المُطبق أثناء التسجيل ، والثابت الزمني الأمثل لمعادلة إعادة التشغيل . وقد حددت اللجنة الكهروتقنية الدولية (IEC) مواصفات كل نوع في عام 1979: النوع الأول (IEC I، أشرطة "حديدية" أو "عادية")، والنوع الثاني (IEC II، أشرطة "كروم")، والنوع الثالث (IEC III، أشرطة فيريكروم أو فيروكروم)، والنوع الرابع (IEC IV، أشرطة "معدنية"). أما "النوع 0" فكان تسمية غير قياسية للأشرطة المدمجة المبكرة التي لم تكن متوافقة مع مواصفات اللجنة الكهروتقنية الدولية.

عند طرح المواصفات، كان النوع الأول يشمل تركيبات أكسيد الحديديك غاما النقي ، والنوع الثاني يشمل تركيبات أكسيد الحديديك الكوبالت والكروم (IV) ، والنوع الرابع يشمل أشرطة الجسيمات المعدنية - وهي الأفضل أداءً، ولكنها أيضاً الأغلى ثمناً. أما تركيبات أشرطة النوع الثالث ذات الطبقتين، التي طورتها شركتا سوني وباسف في سبعينيات القرن الماضي، فلم تحظَ بحضورٍ كبير في السوق.

في ثمانينيات القرن العشرين، تلاشت الحدود بين الأنواع الثلاثة. طورت باناسونيك أشرطة معدنية مُبَخَّرة يمكن تصنيعها لتتوافق مع أي من أنواع اللجنة الكهروتقنية الدولية الثلاثة. انتقلت أشرطة الجسيمات المعدنية إلى النوع الثاني والنوع الأول، بينما انتقلت تركيبات الفيريكوبالت إلى النوع الأول. وبحلول نهاية العقد، اقترب أداء أفضل أشرطة الفيريكوبالت من النوع الأول (الأشرطة فائقة الفيريكوبالت) من أداء أشرطة النوع الرابع؛ وتحسن أداء أشرطة النوع الأول منخفضة التكلفة تدريجيًا حتى نهاية إنتاج أشرطة الكاسيت المدمجة. [ 1 ]

تحديد

تم تحديد قيم الإكراه المغناطيسي والمغناطيسية المتبقية على غلاف شريط كاسيت "احترافي" (TDK AM، حوالي عام 1995). هذه قيم نموذجية لشريط كاسيت مغناطيسي دقيق.
تم تحديد قيم MOL وSOL وضوضاء الانحياز والنطاق الديناميكي على غلاف شريط كاسيت حديدي فائق (TDK AR، التسعينيات). تقترب هذه القيم من حدود تقنية الشريط الحديدي.
منحنيات استجابة التردد لشريط كاسيت نموذجي توضح تأثيرات إعدادات الانحياز المختلفة (بعد روبرسون [ 2 ] )

الخصائص المغناطيسية

يعتمد التسجيل المغناطيسي على استخدام مواد مغناطيسية حديدية صلبة أو مواد مغناطيسية حديدية . تتطلب هذه المواد مجالات مغناطيسية خارجية قوية لمغنطتها، وتحتفظ بقدر كبير من المغنطة المتبقية بعد إزالة مجال المغنطة. [ 3 ] ومن الخصائص المغناطيسية الأساسية ذات الصلة بتسجيل الصوت ما يلي:

  • يحدّ التشبع المتبقي من مستوى الإخراج الأقصى، وبالتالي، بشكل غير مباشر، من النطاق الديناميكي للتسجيلات الصوتية. [ 4 ] يتراوح التشبع المتبقي لأشرطة الصوت، المشار إليه بعرض شريط ربع بوصة، من حوالي1100 غرام  للأشرطة الحديدية الأساسية إلى3500  غرام لأشرطة النوع الرابع؛ [ 5 ] تم الوصول إلى القيمة المتبقية المعلن عنها لشريط كاسيت JVC من النوع الرابع لعام 19864800  غرام . [ 6 ]
  • تُعدّ الإكراه المغناطيسي مقياسًا للتدفق المغناطيسي الخارجي اللازم لمغنطة الشريط، ومؤشرًا على مستوى الانحياز المطلوب. وتختلف الإكراه المغناطيسي لأشرطة الصوت من350 أو  إلى1200  أورستد . يصعب مسح الجسيمات ذات الإكراه المغناطيسي العالي، وتحريفها، وتسجيلها، ولكنها أيضًا أقل عرضة لفقدان الترددات العالية أثناء التسجيل، وللتداخل الخارجي، وإزالة المغناطيسية الذاتية أثناء التخزين. [ 5 ] [ 7 ] [ 8 ]

يُعدّ معامل تربيع منحنى التخلف المغناطيسي مؤشرًا مفيدًا لجودة تقنية الأشرطة . [ 9 ] وهو دليل على تجانس الشريط وخطيته في التسجيل التناظري. [ 9 ] يؤدي ارتفاع معامل التربيع إلى تأخير ظهور الضغط والتشويه ، ويسمح بالاستفادة الكاملة من النطاق الديناميكي للشريط ضمن حدود التخلف المغناطيسي. [ 9 ] [ 10 ] نادرًا ما يتجاوز معامل التربيع للأشرطة الحديدية الأساسية 0.75، بينما يتجاوز معامل التربيع لأفضل الأشرطة 0.9. [ 9 ]

الخصائص الكهرومغناطيسية

منحنيات التخلف المغناطيسي لأشرطة النوع الأول، وأشرطة ثاني أكسيد الكروم من النوع الثاني، وأشرطة النوع الرابع. [ 11 ] في هذا الرسم البياني، يمثل الامتداد الرأسي المغناطيسية المتبقية، وهو مؤشر تقريبي لأقصى مستوى لإخراج التسجيل. أما الامتداد الأفقي فيوضح الإكراه المغناطيسي ، أي مقدار التدفق اللازم لمغنطة الأشرطة.

قدّم مصنّعو الأشرطة اللاصقة بكميات كبيرة أوصافًا فنية مفصلة للغاية لمنتجاتهم، مع العديد من الرسوم البيانية وعشرات المعايير الرقمية. ومن وجهة نظر المستخدم النهائي، فإن أهم الخصائص الكهرومغناطيسية للشريط هي:

  • مستويات الإخراج القصوى، والتي يتم تحديدها عادةً بالديسيبل نسبةً إلى مستوى الصفر المرجعي الاسمي لـ250 نانوويبر/متر  أو "مستوى دولبي"200  نانوويبر/متر . تُسمى هذه المستويات خطأً في كثير من الأحيان بمستويات التسجيل ، وهي تُعبّر عنها دائمًا بدلالة خرج الشريط ، مما يُلغي حساسيته. وقد تم توصيف الأداء عند الترددات المنخفضة والمتوسطة، وعند الترددات العالية، تقليديًا بمعيارين مرتبطين ولكنهما مختلفان:
    • يُعدّ مستوى الخرج الأقصى (MOL) ذا أهمية عند الترددات المنخفضة والمتوسطة. ويُحدد عادةً عند 315  هرتز (MOL 315 ) أو 400  هرتز (MOL 400 )، وتُشير قيمته إلى النقطة التي يصل عندها معامل التوافقي الثالث إلى 3%. [ 12 ] من الناحية التقنية، يُمكن زيادة مغنطة الشريط، ولكن على حساب ضغط وتشويه غير مقبولين . بالنسبة لجميع أنواع الأشرطة، يصل مستوى الخرج الأقصى إلى أقصى قيمة له في نطاق 125-800 هرتز ، بينما ينخفض ​​دونه. 125  هرتز وما فوق800  هرتز . [ 13 ] أقصى خرج لشريط من النوع الأول عند يُعدّ تردد 40 هرتز أقل بمقدار 3-5  ديسيبل من تردد 400 ميجاهرتز (MOL 400 ) ، [ 14 ] بينما يكون أقل بمقدار 6-7 ديسيبل في أشرطة النوع الرابع. [ 15 ] ونتيجةً لذلك ، تتعامل أشرطة الحديديك مع الموسيقى ذات الترددات المنخفضة بسهولة ملحوظة مقارنةً بالأشرطة المعدنية باهظة الثمن. وكان من المفترض أن تسمح تركيبات أشرطة النوع الثالث ثنائية الطبقة (IEC III، أو فيريكروم) بتسجيل الترددات المنخفضة في طبقة الحديديك، مع الحفاظ على الترددات العالية في طبقة أكسيد الكروم العلوية.
    • عند الترددات العالية، لا يستطيع رأس التشغيل إعادة إنتاج التوافقيات للإشارة المسجلة بدقة. [ 16 ] وهذا يجعل قياسات التشوه مستحيلة؛ فبدلاً من مستوى الخرج الأقصى (MOL)، يتم تحديد أداء الترددات العالية بمستوى خرج التشبع (SOL)، والذي يُحدد عادةً عند10  كيلوهرتز (SOL 10k ). [ 16 ] بمجرد أن يصل الشريط إلى نقطة التشبع، فإن أي زيادة أخرى في تدفق التسجيل تقلل فعليًا من الإخراج إلى ما دون SOL. [ 16 ]
  • مستوى الضوضاء، الذي يُفهم عادةً على أنه ضوضاء التحيز (أزيز) لشريط مُسجل بدون إشارة دخل، يُعاد تشغيله بدون تقليل الضوضاء، مُرجّح A، ويُشار إليه بنفس مستوى MOL وSOL. يُعد الفرق بين ضوضاء التحيز وضوضاء الشريط الأصلي مؤشرًا على تجانس الشريط. هناك نوع آخر مهم من الضوضاء، ولكنه نادرًا ما يُقاس كميًا، وهو ضوضاء التضمين، التي تظهر فقط في وجود إشارة مُسجلة، والتي لا يُمكن تقليلها بواسطة أنظمة تقليل الضوضاء Dolby أو dbx. [ 17 ]
  • كان يُفهم النطاق الديناميكي ، أو نسبة الإشارة إلى الضوضاء ، عادةً على أنه النسبة بين مستوى الضوضاء الأقصى (MOL) ومستوى ضوضاء الانحياز الموزون A. [ 16 ] [ 18 ] يتطلب الصوت عالي الدقة نطاقًا ديناميكيًا لا يقل عن 60-65 ديسيبل ؛  وقد وصلت أفضل أشرطة الكاسيت إلى هذا الحد في ثمانينيات القرن الماضي، مما قلل جزئيًا على الأقل من الحاجة إلى استخدام أنظمة تقليل الضوضاء. يُعد النطاق الديناميكي أهم خصائص الشريط. فكلما زاد النطاق الديناميكي للموسيقى، زادت متطلبات جودة الشريط؛ في المقابل، يمكن لمصادر الموسيقى المضغوطة بشدة أن تعمل بشكل جيد حتى مع الأشرطة الأساسية غير المكلفة. [ 8 ]
  • عادةً ما يتم قياس حساسية الشريط، نسبةً إلى حساسية شريط مرجعي من نوع IEC، ويتم التعبير عنها بوحدة ديسيبل (dB).315  هرتز و10  كيلو هرتز . [ 19 ]
  • استقرار التشغيل مع مرور الوقت. تُعرف أشرطة الكاسيت منخفضة الجودة أو التالفة بميلها الشديد لانقطاع الإشارة، وهو أمر غير مقبول بتاتًا في الصوت عالي الدقة. [ 19 ] بالنسبة للأشرطة عالية الجودة، يُدمج استقرار التشغيل أحيانًا مع ضوضاء التعديل والتذبذب والارتعاش في معيار واحد للنعومة. [ 20 ]

عادةً ما يكون نطاق التردد غير مهم في حد ذاته. عند مستويات تسجيل منخفضة (-20  ديسيبل مقارنةً بالمستوى الاسمي)، يمكن لجميع الأشرطة عالية الجودة إعادة إنتاج الترددات بشكل موثوق من30  هرتز إلى16  كيلوهرتز ، وهو ما يكفي للصوت عالي الدقة. [ 16 ] مع ذلك، عند مستويات التسجيل العالية، يصبح خرج الترددات العالية محدودًا أكثر بسبب التشبع. عند مستوى تسجيل دولبي، ينخفض ​​الحد الأعلى للتردد إلى قيمة بين8  كيلوهرتز لشريط ثاني أكسيد الكروم النموذجي، و12  كيلوهرتز للأشرطة المعدنية؛ أما بالنسبة لأشرطة ثاني أكسيد الكروم، فيتم تعويض ذلك جزئيًا بانخفاض مستويات التشويش. [ 16 ] عمليًا، لا يُعد مدى نطاق الترددات العالية بنفس أهمية سلاسة استجابة الترددات المتوسطة والعالية. [ 19 ]

المعايير

علامة على شريط كاسيت من ثاني أكسيد الكروم مسجل مسبقًا ومخصص لإعادة التشغيل كنوع أول (تسجيلات ديكا، الثمانينيات)
شعار التوافق IEC I (BASF، 1981). لم تلقَ هذه الشعارات، التي روجت لها BASF وIEC، رواجًا وسرعان ما تم التخلي عنها.

وضعت شركة فيليبس المواصفات الأصلية لشريط الكاسيت المضغوط في الفترة ما بين عامي 1962 و1963. ومن بين تركيبات الأشرطة الثلاثة المتوفرة آنذاك والتي تتوافق مع متطلبات الشركة، أصبح شريط BASF PES-18 هو المرجع الأصلي. [ 21 ] ثم قامت شركات كيميائية أخرى بإنتاج أشرطة متفاوتة الجودة، وغالبًا ما كانت غير متوافقة مع شريط BASF المرجعي. وبحلول عام 1970، رسخ جيل جديد ومُحسّن من الأشرطة مكانته في السوق، وأصبح المرجع الفعلي لضبط أجهزة التسجيل الشريطية، مما زاد من تفاقم مشكلة التوافق. [ 21 ] وفي عام 1971، تولى المعهد الألماني للتوحيد القياسي (DIN) معالجة هذه المشكلة، حيث وضع معيارًا لأشرطة ثاني أكسيد الكروم. وفي عام 1978، أصدرت اللجنة الكهروتقنية الدولية (IEC) المعيار الشامل لأشرطة الكاسيت (IEC 60094). وبعد عام واحد، ألزمت اللجنة الكهروتقنية الدولية باستخدام علامات مميزة للتعرف التلقائي على نوع الشريط. [ 21 ] ومنذ ذلك الحين، عُرفت أنواع أشرطة الكاسيت الأربعة باسم IEC I وIEC II وIEC III وIEC IV. [ 21 ] وتتبع الأرقام التسلسل التاريخي لتسويق هذه الأنواع من الأشرطة، ولا تدل على جودتها النسبية أو الغرض المقصود منها. [ 22 ]

تُعدّ مجموعة أشرطة IEC المرجعية الأربعة جزءًا لا يتجزأ من عائلة معايير IEC 60094. صُنعت أشرطة النوع الأول والثاني المرجعية من قِبل شركة BASF، وأشرطة النوع الثالث المرجعية من قِبل شركة Sony ، وأشرطة النوع الرابع المرجعية من قِبل شركة TDK . [ 23 ] على عكس أشرطة المستهلكين، التي استمر إنتاجها على مر السنين، صُنع كل شريط مرجعي في دفعة إنتاج واحدة من قِبل المصنع المُعتمد من قِبل IEC. [ 23 ] [ 19 ] كانت هذه الدفعات كبيرة بما يكفي لتلبية احتياجات الصناعة لسنوات عديدة. [ 23 ] كان من المستحيل إنتاج دفعة ثانية، لأن الكيميائيين لم يتمكنوا من تكرار تركيبة نوع الشريط المرجعي بالدقة المطلوبة. [ 23 ] قامت IEC بمراجعة مجموعة المراجع من حين لآخر؛ وجرت المراجعة النهائية في أبريل 1994. [ 19 ] وقد دار نقاش حول اختيار أشرطة المرجع، ودور IEC بشكل عام. انتقد مينراد ليبرت، مصمم أجهزة تسجيل الكاسيت من ستودر وريفوكس ، اللجنة الكهروتقنية الدولية (IEC) لتقاعسها عن تطبيق المعايير وتخلفها عن مواكبة السوق المتغيرة باستمرار. [ 24 ] في عام 1987، كتب ليبرت أنه بينما انقسم السوق بوضوح إلى نوعين فرعيين متميزين وغير متوافقين: "ممتاز" و"اقتصادي"، حاولت اللجنة الكهروتقنية الدولية عبثًا اختيار "متوسط ​​سوقي" مراوغ؛ وفي الوقت نفسه، مضت الصناعة قدمًا متجاهلة المراجع القديمة. [ 24 ] وهذا، وفقًا لليبرت، يفسر الطلب المفاجئ على أدوات معايرة الشريط المدمجة التي كانت شبه معدومة في سبعينيات القرن الماضي. [ 24 ]

من وجهة نظر المستخدم النهائي، حددت المواصفة القياسية IEC 60094 خاصيتين رئيسيتين لكل نوع من أنواع الأشرطة:

  • تم ضبط مستوى الانحياز لكل نوع مساويًا للانحياز الأمثل لشريط IEC المرجعي ذي الصلة، وقد يتغير أحيانًا عند تغيير IEC للأشرطة المرجعية، على الرغم من أن ورقة بيانات BASF لشريط Y348M، المعتمد كمرجع من النوع الأول IEC في عام 1994، تنص على أن انحيازه الأمثل هو 0.0 ديسيبل بالضبط من المرجع السابق (BASF R723DG). تعريف انحياز شريط IEC المرجعي هو: باستخدام شريط IEC المرجعي والرؤوس ذات الصلة وفقًا للمرجع 1.1، فإن تيار الانحياز الذي يوفر الحد الأدنى لنسبة تشويه التوافقي الثالث لإشارة 1 كيلو هرتز مسجلة عند المستوى المرجعي هو إعداد الانحياز المرجعي. يساوي انحياز النوع الثاني ("الانحياز العالي") حوالي 150% من انحياز النوع الأول، ويساوي انحياز النوع الرابع ("الانحياز المعدني") حوالي 250% من انحياز النوع الأول. [ 25 ] تنحرف أشرطة الكاسيت الحقيقية دائمًا عن المراجع وتتطلب ضبطًا دقيقًا للانحياز؛ تسجيل شريط بانحياز غير مناسب يزيد من التشوه ويغير استجابة التردد. [ 26 ] أظهر اختبار مقارن أُجري عام 1990 على 35 شريطًا من النوع الأول أن مستويات التحيز المثلى لها كانت ضمن1  ديسيبل من النوع الأول المرجعي، بينما انحرفت أشرطة النوع الرابع عن النوع الرابع المرجعي بما يصل إلى3  ديسيبل . [ 27 ] يتم توفير بعض منحنيات استجابة التردد النموذجية لجهاز الكاسيت والتي توضح تأثيرات إعدادات الانحياز المختلفة في الشكل ذي الصلة.
  • ثابت الزمن لمعادلة إعادة التشغيل (يُختصر غالبًا إلى EQ) لأشرطة النوع الأول يساوي120  ميكروثانية ، وفقًا لمواصفات فيليبس. تم ضبط الثابت الزمني لأشرطة النوع الثاني والثالث والرابع على قيمة أقل.70  ميكروثانية . يهدف تعديل إعادة التشغيل إلى تعويض فقدان الترددات العالية أثناء التسجيل، [ 28 ] والذي يبدأ عادةً، في حالة أشرطة الكاسيت الحديدية، عند حوالي 1-1.5 كيلوهرتز  . يُعد اختيار الثابت الزمني قرارًا تعسفيًا إلى حد ما، حيث يُسعى إلى إيجاد أفضل توليفة من المعايير المتضاربة: استجابة ترددات عالية ممتدة، وأقصى خرج، وأقل ضوضاء، وأقل تشويه. [ 29 ] يمكن تعويض انخفاض الترددات العالية الذي لا يتم تعويضه بالكامل في قناة إعادة التشغيل عن طريق التركيز المسبق أثناء التسجيل. [ 29 ] تؤدي ثوابت زمن إعادة التشغيل المنخفضة إلى تقليل مستوى الهسهسة الظاهر (بمقدار 4  ديسيبل عند خفض التردد من 120 إلى 100000 كيلوهرتز).70  ميكروثانية )، ولكنها تقلل أيضًا من مستوى التشبع الظاهري للترددات العالية، لذا كان اختيار الثوابت الزمنية مسألة حل وسط ونقاش. [ 30 ] تبقى مستويات الحد الأقصى "الصلبة" ومستويات التشبع، من حيث جهد خرج رأس التشغيل، دون تغيير. ومع ذلك، ينخفض ​​مستوى جهد التردد العالي عند خرج معادل إعادة التشغيل مع انخفاض الثابت الزمني. قررت الصناعة واللجنة الكهروتقنية الدولية أنه سيكون من الآمن تقليل الثابت الزمني لأشرطة النوع الثاني والثالث والرابع إلى70  ميكروثانية ، لأنها أقل عرضة للتشبع عالي التردد من الأشرطة الحديدية المعاصرة. [ 29 ] اختلف الكثيرون، بحجة أن خطر التشبع عند70  ميكروثانية قيمة عالية غير مقبولة. [ 31 ] التزمت شركتا ناكاميتشي وستودر بمعايير اللجنة الكهروتقنية الدولية، لكنهما وفرتا خيارًا لتشغيل أشرطة النوع الثاني والنوع الرابع باستخدام ضبط ومطابقة مرشحات ما قبل التركيز في مسار التسجيل خلال 120 ميكروثانية . وقد طُبِّقَ تركيزٌ مماثلٌ مسبقًا بواسطة ناسخات أشرطة ثاني أكسيد الكروم المسجلة مسبقًا؛ فعلى الرغم من تحميلها بشريط من النوع الثاني، إلا أن هذه الأشرطة كانت مُغلَّفة في أغلفة أشرطة من النوع الأول، وكان من المُفترض إعادة تشغيلها كأشرطة من النوع الأول. [ 8 ]

النوع الأول

كانت أشرطة التسجيل من النوع الأول، أو IEC I، أو أشرطة الحديد أو "العادية"، تاريخيًا، أول الأشرطة وأكثرها شيوعًا وأقلها تكلفة؛ وقد هيمنت على سوق أشرطة التسجيل المسبق. [ 8 ] تتكون الطبقة المغناطيسية لشريط الحديد من حوالي 30% من مادة رابطة اصطناعية و70% من مسحوق مغناطيسي - جزيئات إبرية الشكل (مستطيلة، تشبه الإبرة) من أكسيد الحديد غاما ( γ -Fe2O3 ) ، بطولمن 0.2  ميكرومتر إلى0.75  ميكرومتر . [ 32 ] تحتوي كل جسيمة بهذا الحجم على مجال مغناطيسي واحد . [ 33 ] كان هذا المسحوق، ولا يزال، يُصنّع بكميات كبيرة من قبل شركات كيميائية متخصصة في الأصباغ المعدنية لصناعة الدهانات. [ 32 ] طبقات الحديد المغناطيسية بنية اللون؛ ويعتمد اللون وشدته بشكل أساسي على حجم الجسيمات.

يجب تسجيل أشرطة النوع الأول بتدفق انحياز "عادي" (منخفض) وإعادة تشغيلها باستخدامثابت زمني قدره 120  ميكروثانية . مع مرور الوقت، تطورت تقنية أكسيد الحديديك باستمرار، حيث ظهرت أجيال جديدة ومتفوقة كل خمس سنوات تقريبًا. [ 34 ] يمكن تصنيف أشرطة الكاسيت من مختلف الفترات والأسعار إلى ثلاث مجموعات متميزة: أشرطة أساسية خشنة الحبيبات؛ وأشرطة متطورة دقيقة الحبيبات، أو أشرطة الحديديك الدقيقة؛ وأشرطة حديد الكوبالت عالية الجودة، التي تحتوي على جزيئات أكسيد الحديديك مغلفة بطبقة رقيقة من مركب الكوبالت والحديد. غالبًا ما تُسمى أشرطة حديد الكوبالت "مُطعّمة بالكوبالت". ومع ذلك، فهذا غير صحيح تاريخيًا. إن تطعيم الكوبالت، بالمعنى الدقيق، ينطوي على استبدال ذرات الحديد بالكوبالت بشكل موحد. [ 35 ] جُرّبت هذه التقنية في مجال الصوت وفشلت، حيث تفوقت عليها تقنية ثاني أكسيد الكروم. [ 22 ] لاحقًا، اختارت الصناعة عملية امتصاص الكوبالت الأكثر موثوقية وقابلية للتكرار - وهي تغليف جزيئات أكسيد الحديد غير المعدلة في طبقة رقيقة من فيريت الكوبالت. [ 35 ]

تختلف خصائص التمغنط المتبقي والتربيع للمجموعات الثلاث اختلافًا كبيرًا، بينما تظل الإكراهية دون تغيير تقريبًا عند حوالي380  أو (360  أورستد لشريط مرجع اللجنة الكهروتقنية الدولية المعتمد عام 1979 [ 36 ] . تتميز أشرطة الكاسيت من النوع الأول بجودة عالية، حيث يكون مستوى الضوضاء المتوسطة أعلى من معظم أشرطة النوع الثاني، مع انخفاض تدريجي وبطيء في مستوى الضوضاء عند الترددات المنخفضة، ولكن بنطاق ترددات عالية أقل من النوع الثاني. [ 13 ] عمليًا، هذا يعني أن أشرطة الحديديك تتمتع بدقة صوتية أقل مقارنة بأشرطة الكروم والأشرطة المعدنية عند الترددات العالية، ولكنها غالبًا ما تكون أفضل في إعادة إنتاج الترددات المنخفضة الموجودة في الموسيقى ذات النغمات الجهيرة.

الحديديك الأساسي

شريط كاسيت سوني C60 (1974)

تُصنع تركيبات الحديديك للمبتدئين من أكسيد الحديديك النقي غير المعدل ذي الحبيبات الخشنة. كبيرة نسبيًا (تصل إلى يبلغ طولها 0.75 ميكرومتر ، وتتميز جزيئات الأكسيد غير المنتظمة الشكل بفروع أو تشعبات بارزة؛ تمنع هذه التشوهات التراص المحكم للجزيئات، مما يقلل من محتوى الحديد في الطبقة المغناطيسية، وبالتالي، من مغناطيسيتها المتبقية ( 1300-1400 غاوس  ) ومستوى خرجها الأقصى. [ 37 ] نسبة التربيع منخفضة، حوالي 0.75، مما يؤدي إلى ظهور التشوه مبكرًا ولكن بسلاسة. [ 37 ] تتميز هذه الأشرطة، التي كانت تُصنف وتُباع تاريخيًا على أنها "منخفضة الضوضاء"، بمستويات عالية من التشويش وحساسية منخفضة نسبيًا؛ مستوى الانحياز الأمثل لها أقل بمقدار 1-2  ديسيبل من مستوى شريط IEC المرجعي.

تشمل هذه المجموعة أيضًا معظم ما يُسمى بأشرطة "النوع 0" - وهي مجموعة متنوعة من أشرطة الحديديك التي لا تفي بمعيار اللجنة الكهروتقنية الدولية أو مواصفات فيليبس الأصلية. [ 25 ] [ 38 ] تاريخيًا، كان مصطلح "النوع 0" يُشير بشكل غير رسمي إلى أشرطة التسجيل القديمة المُحمّلة بأشرطة مُصممة لأجهزة التسجيل ذات البكرات. [ 25 ] في ثمانينيات القرن الماضي، تم تخفيض تصنيف العديد من الأشرطة الأساسية الجيدة والقابلة للاستخدام إلى "النوع 0" عندما بدأ مُصنّعو الأجهزة في تصميم أجهزتهم لاستخدام أشرطة الحديديك المُمتازة (التي تتميز بحساسية وانحياز أعلى بكثير). [ 38 ] في القرن الحادي والعشرين، يُشير مصطلح "النوع 0" إلى جميع أنواع أشرطة التسجيل منخفضة الجودة أو المُقلّدة أو غير القابلة للاستخدام. تتطلب هذه الأشرطة انحيازًا منخفضًا بشكل غير عادي، وحتى مع ذلك، فإن عددًا قليلًا منها فقط يُؤدي أداءً يُضاهي أشرطة النوع 1 عالية الجودة. [ 25 ] شريط "النوع 0"، إن كان قابلاً للاستخدام أصلاً، غير متوافق مع تقنية دولبي لتقليل الضوضاء : فعند تشغيل جهاز فك تشفير دولبي، يبدو صوت الشريط باهتاً، نتيجة لحساسيته الضعيفة التي تسبب خللاً شديداً في تتبع دولبي. [ 38 ]

الميكروحديديك

في بداية سبعينيات القرن العشرين، أدت التحسينات التكنولوجية التدريجية التي تحققت خلال العقد السابق إلى ظهور الجيل الثاني من أشرطة النوع الأول. تميزت هذه الأشرطة بجزيئات متجانسة الشكل تشبه الإبر، وقابلة للتوجيه بدرجة عالية (HOP)، ذات حجم أصغر بكثير، حوالييبلغ طولها 0.25  ميكرومتر ، ومن هنا جاء المصطلح التجاري "الميكروفيريكس" . [ 9 ] سمح شكلها المنتظم بتعبئة كثيفة للغاية للجسيمات، مع كمية أقل من المادة الرابطة وعدد أكبر من الجسيمات لكل وحدة حجم، [ 9 ] وما يقابل ذلك من ارتفاع في المغناطيسية المتبقية إلى حوالي١٦٠٠  غرام . طُرح أول مسحوق مغناطيسي دقيق (TDK SD) في عام ١٩٧١، وفي عام ١٩٧٣ بدأت شركة فايزر بتسويق مسحوق مغناطيسي دقيق حاصل على براءة اختراع، والذي سرعان ما أصبح معيارًا صناعيًا. [ ٣٩ ] في القرن العشرين، امتلكت فايزر قسمًا قويًا لأصباغ المعادن، مع مصانع في كاليفورنيا وإلينوي وإنديانا. في عام ١٩٩٠، باعت فايزر قسم أكسيد الحديد لشركة هاريسونز آند كروسفيلد في المملكة المتحدة. [ ٤٠ ] تمثلت الخطوة التالية في محاذاة الجزيئات الإبرية الشكل بالتوازي مع خطوط التدفق الناتجة عن رأس التسجيل؛ وقد تم ذلك عن طريق التدفق المتحكم فيه لمزيج مغناطيسي سائل فوق الركيزة ( التوجيه الريولوجي )، [ ٩ ] أو عن طريق تطبيق مجال مغناطيسي قوي أثناء تصلب المادة الرابطة. [ ٤١ ]

كانت أشرطة التسجيل الميكروفرية النموذجية في ثمانينيات القرن الماضي تتميز بانخفاض مستوى التشويش، وعلى الأقليتميز هذا النوع من الأشرطة بمستوى صوت أعلى بمقدار 2  ديسيبل من أشرطة النوع الأول الأساسية، ولكن على حساب زيادة التشويش الناتج عن الطباعة . [ 42 ] يرتبط كل من التشويش والتشويش الناتج عن الطباعة ارتباطًا وثيقًا، ويعتمدان بشكل مباشر على حجم جزيئات الأكسيد. يؤدي انخفاض حجم الجزيئات حتمًا إلى انخفاض التشويش وزيادة التشويش الناتج عن الطباعة. ويحدث أسوأ مزيج من التشويش والتشويش الناتج عن الطباعة في التركيبات غير المنتظمة للغاية التي تحتوي على جزيئات كبيرة وصغيرة بشكل غير عادي. [ 43 ] استمرت التحسينات الطفيفة لمدة ثلاثين عامًا، مع ارتفاع تدريجي في نسبة التربيع من 0.75 إلى أكثر من 0.9. [ 9 ] [ 42 ] أنتجت الأشرطة الأحدث باستمرار مخرجات أعلى مع تشويه أقل عند نفس مستويات الانحياز وإشارات تسجيل الصوت. [ 9 ] كان الانتقال سلسًا؛ فبعد طرح تركيبات أشرطة جديدة ومتفوقة، غالبًا ما أبقى المصنعون على إنتاج التركيبات القديمة، وبيعها في أسواق مختلفة أو تحت مسميات مختلفة وأرخص. وهكذا، على سبيل المثال، حرصت شركة TDK على أن تكون كاسيتات AD الميكروفيرية الممتازة الخاصة بها متقدمة دائمًا على كاسيتات D الميكروفيرية للمبتدئين، حيث تتميز بجزيئات أدق وضوضاء أقل. [ 44 ]

حديد الكوبالت من النوع الأول

أما النوع الثالث، وهو الأفضل أداءً، من أشرطة الحديديك، فهو مصنوع من جزيئات حديديك دقيقة مغلفة بطبقة رقيقةطبقة بسمك 30 أنغستروم  من مزيج الكوبالت والحديد ، مشابهة في تركيبها لفريت الكوبالت . [ 45 ] تميزت أولى الكاسيتات المُطعّمة بالكوبالت، التي طرحتها شركة 3M عام 1971، بحساسية عالية للغاية وقيمة MOL مرتفعة بالنسبة لتلك الفترة، وكانت تُضاهي أشرطة ثاني أكسيد الكروم المُعاصرة [ 46 ] - ومن هنا جاء الاسم التجاري "سوبر فيريكس" . من بين العديد من تقنيات تطعيم الكوبالت المُتنافسة، كانت الأكثر انتشارًا هي التغليف بدرجة حرارة منخفضة لأكسيد الحديديك في محلول مائي لأملاح الكوبالت مع التجفيف اللاحق عند 100-150 درجة مئوية . [ 45 ] [ 47 ] تحتفظ جزيئات الحديديك الدقيقة المُغلّفة بشكلها الشبيه بالإبرة ويمكن رصها بإحكام في طبقات متجانسة غير متناحية. [ 45 ] [ 47 ] تم تسويق هذه العملية تجاريًا لأول مرة في اليابان في أوائل سبعينيات القرن العشرين. [ 48 ]

يبلغ المتبقي من كاسيتات الفيريكوبالت حوالي1750  غرام ، مما ينتج عنه حواليتُحقق أشرطة التسجيل فائقة الجودة زيادة قدرها 4  ديسيبل في مستوى الضوضاء (MOL) وزيادة قدرها 2-3 ديسيبل  في الحساسية مقارنةً بأشرطة النوع الأول الأساسية؛ ويُعادل مستوى التشويش فيها مستوى الأشرطة الميكروفيرية المعاصرة. ويبلغ النطاق الديناميكي لأفضل أشرطة الفيروكوبالت (الأشرطة فائقة الجودة الحقيقية) 60-63 ديسيبل ،  ويتجاوز مستوى الضوضاء عند الترددات المنخفضة مستوى الضوضاء لأشرطة النوع الرابع. وبشكل عام، تُعد الأشرطة فائقة الجودة خيارًا جيدًا مقارنةً بأشرطة النوع الرابع، لا سيما في تسجيل الموسيقى الصوتية ذات النطاق الديناميكي الواسع. [ 49 ] [ 38 ] وقد انعكس ذلك على سعر أشرطة التسجيل فائقة الجودة مثل Maxell XLI-S أو TDK AR-X، والتي أصبحت بحلول عام 1992 تُعادل سعر الأشرطة المعدنية "الأساسية".

النوع الثاني

كان شريط الكروم TDK KR ( Krom ) هو الشريط الوحيد المصنوع من الكروم الذي أنتجته الشركة على الإطلاق. في عامي 1974-1975، بمجرد أن بدأت TDK في استخدام تقنية الفيريكوبالت، أوقفت إنتاج الكروم تمامًا.
جميع أشرطة الكاسيت من النوع الثاني التي صنعتها شركة TDK بعد عام 1975 (SA، SA-X، SA-XS الموضحة) كانت من نوع فيريكوبالت، وليست من نوع كروم.

صُممت أشرطة IEC من النوع الثاني للتسجيل باستخدام انحياز عالٍ (150% من الانحياز العادي) وإعادة التشغيل  بثابت زمني قدره 70 ميكروثانية. جميع أجيال أشرطة النوع الثاني المرجعية، بما في ذلك مرجع DIN لعام 1971 الذي سبق معيار IEC، صُنعت بواسطة شركة BASF. عُرف النوع الثاني تاريخيًا باسم " شريط ثاني أكسيد الكروم " أو ببساطة "شريط الكروم"، ولكن في الواقع، لا تحتوي معظم أشرطة الكاسيت من النوع الثاني على الكروم . [ 50 ] أما "الأشرطة شبه الملونة" (بما في ذلك جميع أشرطة النوع الثاني تقريبًا التي صنعتها الشركات اليابانية الثلاث الكبرى - ماكسيل وسوني وتي دي كي) فهي في الواقع تركيبات من الحديد والكوبالت مُحسّنة لإعدادات التسجيل والتشغيل من النوع الثاني. [ 50 ] [ 51 ] قد يكون لشريط الكروم الحقيقي رائحة مميزة تشبه رائحة "أقلام التلوين القديمة"، وتحديدًا رائحة أي طباشير زيتية أو شمعية تحتوي على أصباغ ثاني أكسيد الكروم مثل الأصفر الكرومي ، وهو غير موجود في "الأشرطة شبه الملونة". يتميز كلا نوعي أشرطة النوع الثاني، في المتوسط، بانخفاض مستوى الضوضاء عند الترددات العالية (MOL وSOL)، وارتفاع نسبة الإشارة إلى الضوضاء مقارنةً بأشرطة النوع الأول عالية الجودة. [ 52 ] ويعود ذلك إلى التركيز المسبق على الترددات المتوسطة والعالية أثناء التسجيل لمطابقة معادلة 70  ميكروثانية عند التشغيل. [ 52 ]

ثاني أكسيد الكروم

في منتصف ستينيات القرن العشرين، ابتكرت شركة دوبونت عملية صناعية حاصلة على براءة اختراع لإنتاج جزيئات دقيقة من ثاني أكسيد الكروم المغناطيسي (CrO₂ ) . ظهرت أولى أشرطة CrO₂ للبيانات والفيديو عام ١٩٦٨. [ ٤١ ] وفي عام ١٩٧٠، أطلقت شركة BASF، التي أصبحت فيما بعد الداعم الرئيسي لتقنية CrO₂ ، إنتاج أشرطة الكاسيت المطلية بالكروم؛ [ ٥١ ] وفي العام نفسه ، طرحت شركة Advent أول جهاز تشغيل أشرطة كاسيت مزود بتقنية الكروم وتقنية دولبي للحد من الضوضاء . أدى الجمع بين شريط CrO₂ منخفض الضوضاء وتقنية الضغط والتمديد للحد من الضوضاء إلى تحسين جذري في جودة الصوت في أشرطة الكاسيت، حيث اقتربت من مستوى الدقة العالية . مع ذلك، تطلب شريط CrO₂ إعادة تصميم دوائر التحيز ومعادلة إعادة التشغيل. تم حل هذه المشكلة خلال سبعينيات القرن العشرين، [ 53 ] ولكن بقيت ثلاث قضايا عالقة: تكلفة إنتاج مسحوق ثاني أكسيد الكروم ، وتكلفة حقوق الملكية التي تفرضها شركة دوبونت، وآثار التلوث الناجمة عن نفايات الكروم سداسي التكافؤ . [ 54 ] [ 51 ]

يتميز شريط CrO 2 المرجعي ، الذي وافقت عليه اللجنة الكهروتقنية الدولية في عام 1981، بقوة قسرية من490  أورستد (انحياز عالٍ) وبقايا1650  غرامًا . [ 55 ] [ 48 ] كانت كاسيتات CrO2 المُباعة بالتجزئة ذات قوة إكراه تتراوح من 400 إلى550  أورستد . [ 56 ] نظرًا للشكل "النظيف" والمتجانس للغاية للجسيمات، تصل أشرطة الكروم بسهولة إلى نسبة تربيع مثالية تقريبًا تبلغ 0.90. [ 48 ] [ 57 ] تتميز أشرطة "الكروم الحقيقي"، غير المعدلة بإضافة إضافات حديدية أو طلاءات، بانخفاض كبير في التشويش (ضوضاء التحيز) وصوت نقي، وانخفاض كبير في ضوضاء التعديل عند الترددات العالية. [ 58 ] [ 8 ] تتميز أشرطة الكاسيت ثنائية الطبقة من ثاني أكسيد الكروم (CrO2 ) بأقل مستوى ضوضاء مطلق بين جميع تركيبات الصوت؛ حيث تولد هذه الأشرطة ضوضاء أقل عند4.76  سم/ثانية أسرع من شريط حديدي عند19.05  سم/ث . [ 53 ] عادةً ما تكون حساسيتها عالية جدًا، لكن مستوى التشويش الأقصى (MOL) منخفض، مماثل لأشرطة النوع الأول الأساسية. لا يتحمل شريط ثاني أكسيد الكروم (CrO2 ) التحميل الزائد جيدًا: فبداية التشوه حادة ومتنافرة، لذا يجب ضبط مستويات التسجيل بشكل متحفظ، أقل بكثير من مستوى التشويش الأقصى. [ 58 ] عند الترددات المنخفضة، ينخفض ​​مستوى التشويش الأقصى لأشرطة ثاني أكسيد الكروم بشكل أسرع من الأشرطة الحديدية أو المعدنية، ومن هنا تأتي سمعتها بـ"ضعف استجابة الترددات المنخفضة". تُعد أشرطة ثاني أكسيد الكروم الأنسب لتسجيل الموسيقى الديناميكية ذات المحتوى التوافقي الغني ومستويات الترددات المنخفضة نسبيًا؛ [ 58 ] نطاقها الديناميكي مناسب للتسجيل من مصادر رقمية غير مضغوطة [ 34 ] وللموسيقى ذات المقاطع الهادئة الممتدة. [ 8 ] قد تتمتع الأشرطة الحديدية الجيدة بمستوى تشويش أعلى أو مماثل للترددات العالية، لكن أشرطة ثاني أكسيد الكروم لا تزال تبدو أفضل من الناحية الصوتية نظرًا لانخفاض التشويش والضوضاء الناتجة عن التعديل. [ 59 ]

فيريكوبالت من النوع الثاني

شريط كاسيت سوني كروم (1976)
شريط كاسيت BASF Chrome Extra II (1988)
تم اختبار استجابة التردد ومستوى الضوضاء لشريط الكاسيت Nakamichi SX Type II باستخدام جهاز تسجيل كاسيت Nakamichi 600 ثنائي الرأس

بعد طرح أشرطة CrO2 ، بدأت الشركات اليابانية بتطوير بديل مجاني لبراءة اختراع دوبونت، بالاعتماد على عملية تطعيم الكوبالت المعروفة. [ 48 ] تؤدي الزيادة المتحكم بها في محتوى الكوبالت إلى زيادة شبه خطية في الإكراه المغناطيسي، وبالتالي يمكن صنع شريط "شبه ملون" من النوع الثاني ببساطة عن طريق إضافة حوالي 3% من الكوبالت إلى شريط حديدي كوبالت من النوع الأول. [ 35 ] بحلول عام 1974، كانت التقنية جاهزة للإنتاج الضخم، وقدمت شركتا TDK وMaxell أشرطة "شبه ملونة" الكلاسيكية (TDK SA وMaxell UD-XL)، بينما أوقفتا خطوط إنتاجهما من الكروم الحقيقي (TDK KR وMaxell CR). بحلول عام 1976، أصبحت تركيبات الحديدي كوبالت شائعة الاستخدام في أشرطة الفيديو ، [ 60 ] وفي النهاية أصبحت الشريط عالي الأداء السائد لأشرطة الصوت. [ 51 ] اختفى ثاني أكسيد الكروم من السوق اليابانية المحلية ، [ 51 ] على الرغم من أن الكروم ظل الشريط المفضل لنسخ الكاسيت عالي الدقة بين شركات الإنتاج الموسيقي. في أسواق المستهلكين، تعايش الكروم كخيار ثانٍ بعيد مع "الألوان الزائفة" حتى نهاية عصر الكاسيت. تطورت تقنية الفريكوبالت باستمرار: في ثمانينيات القرن الماضي، قدمت الشركات اليابانية فيريكوبالت "ممتاز" مزدوج الطبقات بقيم MOL وSOL عالية بشكل استثنائي؛ وفي منتصف تسعينيات القرن الماضي، أطلقت شركة TDK أول فيريكوبالت ثلاثي الطبقات، وهو SA-XS. [ 61 ] [ 62 ]

تتشابه الخصائص الكهرومغناطيسية لحديد الكوبالت من النوع الثاني تشابهاً كبيراً مع خصائص نظائرها من النوع الأول. وذلك بفضل استخداممع معادلة إعادة التشغيل لمدة 70  ميكروثانية ، ينخفض ​​مستوى التشويش، وكذلك مستوى تشبع الترددات العالية. يتراوح النطاق الديناميكي لأشرطة الفريكوبالت من النوع الثاني، وفقًا لاختبارات عام 1990، بين 60 و65 ديسيبل. تقترب  قيمة الإكراه المغناطيسي (580-700 أورستد )  وقيمة المغناطيسية المتبقية (1300-1550 غاوس ) من شريط CrO2 المرجعي، لكن الفرق كبير بما يكفي للتسبب في مشاكل توافق. [ 50 ] كان شريط TDK SA هو المرجع غير الرسمي في اليابان. تفاخرت إعلانات TDK بأن "عدد أجهزة التسجيل المتوافقة مع SA يفوق أي شريط آخر"، لكن المعلومات المباشرة حول الأشرطة المستخدمة فعليًا في المصانع شحيحة للغاية. قدم المصنعون اليابانيون قوائم بالأشرطة الموصى بها، لكنهم لم يكشفوا عن أشرطتهم المرجعية. مع ذلك، توجد معلومات غير مباشرة كافية تشير إلى TDK SA. على سبيل المثال، في عام 1982، عندما أرسلت شركة هارمان كاردون اليابانية عينات للحصول على شهادة دولبي ، كانت متوافقة مع معيار IEC CrO2 المرجعي . مع ذلك، كانت النسخ الإنتاجية من نفس الطرازات متوافقة مع معيار TDK SA. [ 63 ] ونظرًا لهيمنة اليابانيين على سوقي أجهزة الكاسيت وأجهزة الصوت عالية الدقة، أدى عدم التوافق إلى تقويض حصة أجهزة الكاسيت وكاسيتات CrO2 المصنعة في أوروبا في السوق . [ 64 ] في عام 1987، حلت اللجنة الكهروتقنية الدولية (IEC) مشكلة التوافق بتعيين شريط مرجعي جديد من النوع الثاني U 564 W، وهو شريط فيريكوبالت من إنتاج شركة BASF بخصائص قريبة جدًا من أشرطة TDK المعاصرة. ومع إصدار شريط Reference Super قصير الأجل عام 1988، بدأت شركة BASF نفسها بتصنيع وبيع أشرطة فيريكوبالت من النوع الثاني. [ 65 ] [ 66 ]

جسيمات معدنية من النوع الثاني

تعتمد قوة الإكراه المغناطيسي لمزيج جسيمات الحديد والكوبالت، المترسب من المحاليل المائية، على محتوى الكوبالت. ويؤدي تغيير محتوى الكوبالت من 0% إلى 30% إلى ارتفاع تدريجي في قوة الإكراه المغناطيسي من حوالي 1000 إلى 30%.400  أورستد (المستوى الأول) إلى1300  أورستد (المستوى الرابع)؛ يمكن أن تصل جزيئات الحديد والكوبالت المُسبَّكة إلى قوة قسرية تبلغ2200  أورستد . [ 67 ] وهذا يُتيح تصنيع أشرطة الجسيمات المعدنية التي تتوافق مع متطلبات التحيز من النوع الثاني وحتى النوع الأول. [ 68 ]

عمليًا، لم تحاول سوى شركات دينون وتايو يودن ، ولسنوات قليلة فقط، شركة تي دي كي ، صنع أشرطة معدنية من النوع الثاني. تميزت هذه الأشرطة النادرة باهظة الثمن بخاصية الاحتفاظ الصوتي العالية، والتي تقترب من خاصية الاحتفاظ الصوتي لأشرطة النوع الرابع.2600  غرام )؛ إكراهها منكانت أشرطة 800  أورستد أقرب إلى النوع الثاني منها إلى النوع الرابع، لكنها لا تزال بعيدة كل البعد عن أيٍّ من النوعين المرجعيين. [ 69 ] وقد وضعت اختبارات مستقلة لأشرطة دينون وتايو يودن لعام 1990 هذه الأشرطة في أعلى طيف النوع الثاني - إذا كان جهاز التسجيل قادرًا على التعامل مع حساسية عالية بشكل غير عادي وتوفير تيار انحياز عالٍ بشكل غير عادي. [ 70 ]

النوع الثالث

شريط كاسيت من النوع الثالث من أغفا

في عام 1973، طرحت سوني أشرطة فيريكروم مزدوجة الطبقات، تتكون من قاعدة حديدية بسمك 5 ميكرومتر مغطاة بطبقة من صبغة ثاني أكسيد الكروم (CrO2) بسمك 1 ميكرومتر . [ 71 ] [ 51 ] وتم الترويج لهذه الأشرطة الجديدة باعتبارها "أفضل ما في العالمين"، إذ تجمع بين الأداء الجيد لأشرطة الميكروفيريك عند الترددات المنخفضة والأداء الجيد لأشرطة الكروم عند الترددات العالية. [ 42 ] [ 22 ] وأصبح هذا الابتكار جزءًا من معيار اللجنة الكهروتقنية الدولية (IEC)، تحت الاسم الرمزي Type III؛ وأصبحت تركيبة سوني CS301 هي المرجع المعتمد من قبل اللجنة الكهروتقنية الدولية. [ 23 ] إلا أن الفكرة لم تلقَ رواجًا. فباستثناء سوني، لم تُطرح أشرطة فيريكروم الخاصة بها إلا من قبل شركات BASF وScotch وAgfa. [ 72 ]

لم تحظَ أشرطة الفيريكروم باهظة الثمن بحصة سوقية كبيرة، وبعد طرح الأشرطة المعدنية، فقدت تميزها الملحوظ. [ 51 ] [ 42 ] وحلّت محلها في السوق تركيبات الفيريكوبالت الأقل تكلفة. [ 51 ] [ 42 ] وبحلول عام 1983، توقف مصنّعو أجهزة التسجيل عن توفير خيار تسجيل أشرطة النوع الثالث. [ 23 ] وظلت أشرطة الفيريكروم متوفرة في منتجات شركتي BASF وسوني حتى عامي 1984 [ 72 ] و1988 [ 73 ] على التوالي.

كان استخدام أشرطة الفيريكروم معقدًا بسبب المنطق المتضارب لتشغيل هذه الأشرطة. رسميًا، كان من المفترض تشغيلها باستخداممعادلة 70  ميكروثانية . أوصت نشرة المعلومات التي أرفقتها سوني مع كل علبة من أشرطة الكاسيت المصنوعة من الفيريكروم بما يلي: "إذا كان للمحدد وضعان، عادي وCrO 2 ، فاضبطه على الوضع العادي." [ 74 ] (وهو ما ينطبق(معادلة 120  ميكروثانية ). تشير النشرة إلى أنه سيتم تحسين نطاق الترددات العالية، وأنه يجب ضبط التحكم في النغمة للتعويض. وتوصي النشرة نفسها بأنه إذا كان جهاز التشغيل يوفر خيار "Fe-Cr"، فيجب تحديده. في أجهزة سوني، يتم تحديده تلقائيًا.معادلة 70  ميكروثانية . يُظهر دليل خدمة جهاز سوني TC-135SD، الذي كان أحد أجهزة تشغيل الكاسيت القليلة التي توفر وضع "Fe-Cr"، مفتاح اختيار نوع الشريط الذي يوازي اختيار معادلة الفيريكروم مع اختيار ثاني أكسيد الكروم (70  ميكروثانية ). [ 75 ] لا تحتوي أشرطة الكاسيت من سوني ولا من باسف على الشقوق الموجودة على السطح الخلفي والتي تحدد تلقائيًامعادلة 70  ميكروثانية على تلك الأجهزة التي تتميز بنظام الكشف التلقائي.

النوع الرابع

جسيم معدني من النوع الرابع

كانت أشرطة الكاسيت من النوع الرابع عالية الجودة تُعبأ في أغلفة باهظة الثمن ومصممة بدقة متناهية. كان غلاف TDK MA-R (يسار) مصنوعًا من إطار معدني صلب، بينما كان غلاف Sony Metal Master (يمين) مصنوعًا من نصفي غلاف من السيراميك وحشوة دليل شريط من السيراميك.
تحليل استجابة التردد والضوضاء لشريط كاسيت ناكاميتشي ZX ذي الجسيمات المعدنية من النوع الرابع باستخدام جهاز تسجيل الكاسيت ناكاميتشي LX-5 ثلاثي الرؤوس

تتمتع جزيئات المعادن النقية بميزة جوهرية على جزيئات الأكاسيد نظرًا لمغناطيسيتها المتبقية الأعلى بمقدار 3-4 مرات، وقسريتها العالية جدًا ،  وحجمها الأصغر بكثير، مما ينتج عنه قيم أعلى لكل من MOL وSOL. [ 76 ] [ 77 ] تعود المحاولات الأولى لصنع شريط من جزيئات المعادن (MP)، بدلًا من شريط من جزيئات أكسيد المعادن ، إلى عام 1946؛ وظهرت تركيبات الحديد والكوبالت والنيكل العملية في عام 1962. [ 56 ] في أوائل سبعينيات القرن العشرين، بدأت شركة فيليبس بتطوير تركيبات MP للكاسيت المضغوط. [ 64 ] لم تكن تقنية تعدين المساحيق المعاصرة قادرة آنذاك على إنتاج جزيئات دقيقة بحجم دون الميكرون، وتخميل هذه المساحيق شديدة الاشتعال بشكل صحيح . [ 78 ] [ 79 ] على الرغم من حل هذه المشكلات الأخيرة سريعًا، [ 78 ] إلا أن الكيميائيين لم يقنعوا السوق من حيث استقرار أشرطة MP على المدى الطويل؛ واستمرت الشكوك حول التدهور المبكر الحتمي حتى نهاية عصر الكاسيت. [ 56 ] لم تتحقق المخاوف، [ 56 ] وصمدت معظم أشرطة الجسيمات المعدنية لعقود من التخزين بنفس جودة أشرطة النوع الأول؛ ومع ذلك، تتدهور الإشارات المسجلة على أشرطة الجسيمات المعدنية بنفس معدل تدهورها في أشرطة الكروم تقريبًا، حوالي 2  ديسيبل خلال العمر الافتراضي المقدر للشريط. [ 80 ] [ 81 ]

تم طرح أشرطة الكاسيت المدمجة ذات الجسيمات المعدنية، أو ببساطة الأشرطة "المعدنية"، في عام 1979، وسرعان ما اعتمدتها اللجنة الكهروتقنية الدولية (IEC) كنوع رابع. [ 56 ] [ 79 ] وهي تشترك في نفسيبلغ ثابت زمن إعادة التشغيل 70  ميكروثانية ، كما هو الحال في أشرطة النوع الثاني، ويمكن إعادة إنتاجه بدقة بواسطة أي جهاز مزود بمعادلة من النوع الثاني. [ 19 ] يتطلب التسجيل على شريط معدني رؤوسًا مغناطيسية خاصة عالية التدفق ومضخمات تيار عالية لتشغيلها. [ 19 ] [ 79 ] يتميز الشريط المعدني النموذجي بمغناطيسية متبقية تتراوح بين 3000 و 3500  غاوس، وقسرية تبلغ 1100  أورستد. وبالتالي، يتم ضبط تدفق الانحياز الخاص به على 250% من مستوى النوع الأول. [ 42 ] [ 56 ] [ 82 ] [ 19 ] كانت رؤوس الفريت الزجاجية التقليدية تُشبع نوىها المغناطيسية قبل الوصول إلى هذه المستويات. لذلك، كان لا بد من تجهيز أجهزة التسجيل "القادرة على التعامل مع المعادن" برؤوس جديدة مبنية حول نوى من السندست أو البرمالوي ، أو بالجيل الجديد من رؤوس الفريت الزجاجية ذات مواد فجوة معالجة خصيصًا. [ 83 ]

تتميز أشرطة الجسيمات المعدنية، وخاصةً الأشرطة ذات الطبقة المزدوجة عالية الجودة، بمستويات قياسية من حيث دقة الترددات المتوسطة (MOL) ودقة الترددات العالية (SOL)، بالإضافة إلى أوسع نطاق ديناميكي وأقل تشويه. [ 84 ] لطالما كانت هذه الأشرطة باهظة الثمن، وحصرية تقريبًا، وبعيدة عن متناول معظم المستهلكين. [ 84 ] وهي تتفوق في إعادة إنتاج أدق تفاصيل الموسيقى الصوتية غير المضغوطة، أو الموسيقى ذات المحتوى العالي جدًا من الترددات العالية، مثل آلات النفخ النحاسية والإيقاعية. [ 84 ] [ 8 ] ومع ذلك، فهي تحتاج إلى جهاز تشغيل عالي الجودة ومحاذٍ بشكل صحيح لإظهار إمكاناتها الكاملة. [ 84 ] [ 8 ] كانت أشرطة الجسيمات المعدنية من الجيل الأول متشابهة باستمرار في متطلبات التحيز، ولكن بحلول عام 1983، بدأت التركيبات الأحدث تختلف عن بعضها البعض وعن الشريط المرجعي. [ 85 ]

تبخر المعدن

على عكس عمليات الطلاء الرطب، تُصنع وسائط التبخير المعدني (ME) عن طريق الترسيب الفيزيائي للكوبالت المُبخر أو خليط الكوبالت والنيكل في حجرة مفرغة من الهواء . [ 86 ] لا يوجد رابط صناعي لربط الجزيئات معًا؛ بل تلتصق مباشرةً بركيزة شريط البوليستر . [ 86 ] [ 79 ] يقوم شعاع إلكتروني بصهر المعدن المصدر، مما يُنشئ تدفقًا اتجاهيًا مستمرًا لذرات الكوبالت نحو الشريط. [ 86 ] تُنفخ منطقة التلامس بين الشعاع والشريط بتدفق مُتحكم به من الأكسجين ، مما يُساعد على تكوين طبقة من أكسيد المعدن متعدد البلورات. [ 86 ] تحمي أسطوانة دوارة ضخمة مُبردة بسائل ، والتي تسحب الشريط إلى منطقة التلامس، الشريط من السخونة الزائدة. [ 86 ]

تتميز طبقات التبخير المعدني، إلى جانب فيريت الباريوم ، بأعلى كثافة معلومات بين جميع وسائط التخزين القابلة لإعادة التسجيل. [ 87 ] طُرحت هذه التقنية عام 1978 من قِبل شركة باناسونيك ، في البداية على شكل أشرطة كاسيت صوتية صغيرة ، وتطورت خلال ثمانينيات القرن العشرين. [ 87 ] [ 79 ] رسخت وسائط التبخير المعدني مكانتها في سوق أشرطة الفيديو التناظرية ( Hi8 ) والرقمية ( Digital8 و DV و MicroMV )، وفي تخزين البيانات ( الشريط الذكي المتقدم ، والشريط الخطي المفتوح ). [ 87 ] بدت هذه التقنية واعدة لتسجيل الصوت التناظري؛ إلا أن طبقات التبخير المعدني الرقيقة جدًا كانت هشة للغاية بالنسبة لأجهزة تشغيل الكاسيت الاستهلاكية، وكانت طبقات التبخير رقيقة جدًا لتحقيق دقة عالية في نقل البيانات، [ 79 ] وكانت تكاليف التصنيع باهظة للغاية. تم بيع أشرطة باناسونيك المعدنية المتبخرة من النوع الأول والثاني والرابع، والتي تم طرحها في عام 1984، لبضع سنوات فقط في اليابان وحدها، وظلت غير معروفة في بقية أنحاء العالم. [ 79 ]

خصائص الأداء المقاسة

مقارنة استجابات التردد النموذجية لـ MOL و SOL و 0 ديسيبل لأشرطة الكاسيت من النوع  الأول  والثاني والرابع

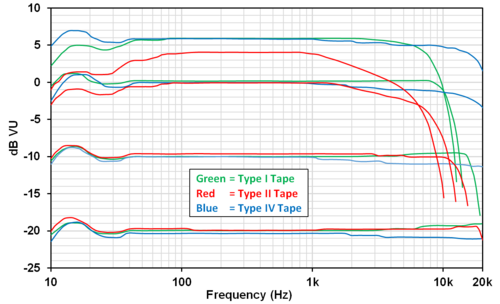

مخططات استجابة التردد لبعض عينات أشرطة الكاسيت من النوع  الأول، والنوع  الثاني، والنوع الرابع

خلال السنوات العديدة التي شاعت فيها أجهزة تشغيل الكاسيت، نشرت العديد من المجلات الصوتية قياسات مقارنة لخصائص أداء مجموعة واسعة من الأشرطة المختلفة المتوفرة في السوق. [ 88 ] [ 89 ] [ 90 ] [ 91 ] [92 ] [ 93 ] [ 94 ] تضمنت هذه القياسات عادةً معايير مثل مستوى الضوضاء الأقصى ( MOL ) ، ومستوى الضوضاء الأدنى (SOL)، واستجابة التردد عند 0 ديسيبل و-20 ديسيبل بالنسبة لمستوى دولبي، ونسبة الإشارة إلى الضوضاء، وضوضاء التضمين، ومستوى الانحياز، والحساسية. يوضح الشكل الأول مخططات استجابة التردد لعينات من أشرطة الكاسيت من النوع الأول والثاني والرابع، مقارنةً بين مستوى الضوضاء الأقصى (MOL) ومستوى الضوضاء الأدنى (SOL) وأدائها عند 0 ديسيبل.

يوضح الشكل الثاني أداء استجابة التردد لأشرطة الكاسيت النموذجية من  النوع الأول  والثاني والرابع  ، والتي تم الحصول عليها لعدد من مستويات إشارة الإدخال المختلفة، باستخدام جهاز تسجيل كاسيت ستيريو عالي الجودة من نوع Pioneer CT-93 من تسعينيات القرن الماضي. [ 95 ] [ 94 ] لكل نوع من أنواع الأشرطة الثلاثة، تمت محاذاة خصائص التسجيل/إعادة التشغيل لجهاز الكاسيت مع شريط IEC المرجعي ذي الصلة، وتم قياس كل شريط مختبر مع بقاء الانحياز والمعادلة دون تغيير عن وضع المرجع. تم اختبار استجابة تردد التسجيل/إعادة التشغيل عند أربعة مستويات: +6  VU، 0  VU، -10  VU، و-20  VU (مستوى Dolby مُحدد عند +3  VU لجهاز CT-93). وبالتالي، توفر هذه الرسومات البيانية بيانات حول خطية أنواع الأشرطة المختلفة عند مستويات التسجيل العالية والمتوسطة. من المثير للاهتمام ملاحظة أن  الشريط من النوع الأول يُظهر استجابة ترددية عند مستوى +6  VU وعند مستوى 0  VU أكثر استواءً بكثير من  الشريط من النوع الثاني. عند مستوى +6  VU، يُظهر الشريط من النوع  الثاني ضغطًا ملحوظًا في مستوى الإشارة عبر نطاق التردد بأكمله، حيث ينخفض ​​إلى حوالي 2  ديسيبل من ضغط الإشارة بين 80  هرتز و1  كيلوهرتز.

يُعرض في الجدول أدناه بعض خصائص الأداء المقاسة لعدد قليل من أنواع الأشرطة المتوفرة تجارياً. [ 90 ] [ 88 ]

أقصى مستوى إخراج (ديسيبل بالنسبة لمستوى دولبي 400 هرتز)
تشويه توافقي بنسبة 3%3% تشويه بيني ثنائي النغمةنقطة -3 ديسيبل للترددات العالية (كيلوهرتز)
شريط لاصقيكتب1004001k2k5 آلاف10 آلافنسبة الإشارة إلى الضوضاء (ديسيبل)مستوى الإدخال 0 ديسيبلمستوى الإدخال -20 ديسيبلمستوى الضوضاء (ديسيبل)الانحياز (ديسيبل)الحساسية (ديسيبل)
BASF LH-MIأنا+4.0+4.8+5.6+0.8-2.4-8.858.310.6—-45.7+0.4-0.3
ماكسيل يو آرأنا+3.9+4.3+4.4+0.5-2.5-9.057.09.8—-43.8-0.50.0
ماكسيل يو دي-إكس إل 1أنا+6.5+6.8+6.8+0.8-2.0-8.558.810.023.9-46.3+0.1+0.9
سوني إتش إفأنا+2.0+2.4+2.5-0.9-4.1-10.354.38.9—-36.1-0.9-1.0
TDK Dأنا+2.6+3.5+4.50.0-3.1-9.655.59.322.9-45.4-0.1-1.0
إعلان TDKأنا+3.8+6.2+6.2+1.3-1.7-8.260.39.923.2-44.3+0.5-0.3
BASF CR-Mll٢+4.8+5.4+4.0-4.0-8.3-12.863.07.3—-51.0+1.0+1.0
ماكسيل يو دي-إكس إل 2٢+4.4+5.2+5.1-2.1-5.6-10.660.49.222.1-48.0-0.1+1.7
ميموركس سي دي إكس آي آي٢+5.7+6.3+6.1-0.4-3.1-6.961.211.9—-47.4+1.3+2.9
TDK SA٢+3.4+4.4+4.9-1.9-5.7-11.260.98.920.3-47.2+0.1+1.1
TDK SA-X٢+3.7+4.4+3.6-2.8-7.3-11.563.27.823.8-47.8+1.0+1.6
ماكسيل إم إكسرابعاً+8.0+9.1+9.5+2.3-1.9-6.862.712.525.0-50.4+0.1+0.8
سوني ميتال-إي إسرابعاً+8.8+10.2+10.3+2.1-2.4-7.166.012.5—-50.8+0.6+2.0

مراجع

  1. ↑ أنكوسكو، بوب (1993). "دليل شراء الأشرطة". مراجعة ستيريو (مارس): 56 (أسعار JVC، ماكسيل).
  2. ↑ روبيرسون، هوارد أ. (يناير 1981). "كل تلك البيانات: استجابة تردد جهاز التسجيل ونطاقه الديناميكي" (ملف PDF) . الصوت . الصفحات 74-84 .
  3. ^ براغينسكي وتيموفييف 1987 ، ص. 21.
  4. ^ كوزرينكو 1998 ، ص. 23.
  5. 1 2 جونز ومانكوين 2008 ، ص 1066، 1068.
  6. ↑ "شركات الشريط الفارغ جاهزة للعروض الترويجية" . بيلبورد . 11 يناير 1986. ص 32.
  7. ^ براغينسكي وتيموفييف 1987 ، ص. 57.
  8. 1 2 3 4 5 6 7 8 ميتشل 1984 ، ص 42.
  9. 1 2 3 4 5 6 7 8 9 جونز ومانكوين 2008 ، ص 1067، 1068.
  10. ^ براغينسكي وتيموفييف 1987 ، ص 29 ، 58-59.
  11. ^ كوزرينكو 1998 ، ص. 22.
  12. ^ كوزرينكو 1998 ، ص. 33.
  13. 1 2 روبيرسون 1990 ، ص 53.
  14. ↑ روبيرسون 1990 ، ص 47.
  15. ↑ روبيرسون 1990 ، ص 58.
  16. 1 2 3 4 5 6 ستارك 1992 ، ص 46.
  17. ^ كوزرينكو 1998 ، ص. 34.
  18. ^ كوزرينكو 1998 ، ص 13-14.
  19. 1 2 3 4 5 6 7 8 كوزرينكو 1998 ، ص. 32.
  20. ↑ روبيرسون 1990 ، ص 48.
  21. 1 2 3 4 "تاريخ الكاسيت المضغوط" . 2012.
  22. 1 2 3 فوستر 1984 ، ص 456.
  23. 1 2 3 4 5 6 فيلدمان، لين (1983). "التوحيد القياسي الدولي للأشرطة" (ملف PDF) . التسجيل والموسيقى الحديثة . 9 (1): 28-29 .
  24. 1 2 3 ليبرت، مينراد (1987). "معايرة ريفوكس B215 التلقائية. الحل الأمثل" (ملف PDF) . سويس ساوند (19): 4-6 .
  25. 1 2 3 4 "دليل سريع لأنواع الأشرطة" (ملف PDF) . High Fidelity (11): 29. 1982.
  26. ^ كوزرينكو 1998 ، ص 34-35.
  27. ↑ روبيرسون 1990 ، ص 47، 52، 58.
  28. ↑ بورستين 1985 ، ص 74.
  29. 1 2 3 بورستين 1985 ، ص 76.
  30. ↑ بورستين 1985 ، ص 76، 79.
  31. ↑ بورستين 1985 ، ص 79-80.
  32. 1 2 مالينسون 2012 ، ص. 29.
  33. ↑ مالينسون 2012 ، ص 24.
  34. 1 2 جونز 1985 ، ص 85.
  35. 1 2 3 كامراس 2012 ، ص 108.
  36. ↑ "شريط مرجعي دولي من شركة BASF، معيار IEC I. شريط أكسيد الحديد - الدفعة R723DG" (وثيقة). BASF. 1979.
  37. 1 2 جونز ومانكوين 2008 ، ص. 1067.
  38. 1 2 3 4 ميتشل 1984 ، ص 43.
  39. ↑ كلارك 1999 ، ص 104.
  40. ↑ "شركة فايزر تبيع وحدة صبغة أكسيد الحديد" . صحيفة ذا مورنينغ كول. 31 مارس 1990.
  41. 1 2 براغينسكي وتيموفييف 1987 ، ص. 29.
  42. 1 2 3 4 5 6 كابيل 2016 ، ص. 116.
  43. ^ جونز ومانكوين 2008 ، ص. 1072.
  44. ↑ كامراس 2012 ، ص 116.
  45. 1 2 3 مالينسون 2012 ، ص. 31.
  46. ↑ فري، جون (1971). "ما مدى جودة تلك الأشرطة الجديدة؟" . العلوم الشعبية (نوفمبر): 89، 130.
  47. 1 2 براغينسكي وتيموفييف 1987 ، ص. 173.
  48. 1 2 3 4 مالينسون 2012 ، ص 32.
  49. ^ كوزرينكو 1998 ، ص. 27.
  50. 1 2 3 فوستر 1984 ، ص 457.
  51. 1 2 3 4 5 6 7 8 Kimizuka 2012 ، ص. 227.
  52. 1 2 روبيرسون 1987 ، ص. 57.
  53. 1 2 فري، ج. (1977). "أشرطة الكاسيت لتحسين جودة الصوت" . العلوم الشعبية (يونيو): 50-53 .
  54. ^ براغينسكي وتيموفييف 1987 ، الصفحات من 163 إلى 164، 183.
  55. ↑ "شريط مرجعي دولي من شركة BASF، معيار IEC II. شريط ثاني أكسيد الكروم - الدفعة S4592A" (وثيقة). BASF. 1981.
  56. 1 2 3 4 5 6 Camras 2012 ، ص. 33.
  57. ^ جونز ومانكوين 2008 ، ص. 1068.
  58. 1 2 3 كوزرينكو 1998 ، ص 28 ، 30.
  59. ↑ بوث 1989 ، ص 65.
  60. ↑ كيرش، ب. (17 فبراير 1973). "إنتاج أشرطة التلفزيون الفارغة يُشعل معركة الكروم ضد الكوبالت" . بيلبورد . ص 38.
  61. ↑ "TDK Europe 1995-1997" . Vintagecassettes.com. 2005–2014.
  62. ^ كوزرينكو 1998 ، ص. 29.
  63. ↑ هيرش، جوليان (1982). "جهاز تسجيل الكاسيت Harman Kardon hk705" (ملف PDF) . دليل تسجيل وشراء أشرطة الاستريو ريفيو : 37-38 .
  64. 1 2 "هل مستخدمو أشرطة الكاسيت على موعد مع تجربة جديدة؟" . مجلة نيو ساينتست (25 أغسطس): 478. 1977.
  65. ↑ بلوك، ديبي (25 يوليو 1992). "نبيذ جديد في أشرطة قديمة" . بيلبورد . الصفحات TD-3، TD-7.
  66. ↑ "تركيبات شريط الكروم من BASF" . Vintagecassettes.com. 2005–2014.
  67. ↑ كامراس 2012 ، ص 108، 113.
  68. ↑ كامراس 2012 ، ص 113-114.
  69. ↑ بوث 1989 ، ص 64.
  70. ↑ روبيرسون 1990 ، ص 58-59.
  71. ↑ إيغوتشي، هيديو (1973). "قطع أكسيد + كروم تساهم في زيادة إنتاج الطلاءات" . بيلبورد . العدد 6 أكتوبر.
  72. 1 2 "BASF 1984" . Vintagecassettes.com. 2005–2014.
  73. ↑ "سوني 1988-1989 اليابان" . Vintagecassettes.com. 2005–2014.
  74. ↑ نشرة معلومات سوني رقم 3-780-439-11(1&2)
  75. ↑ "جهاز تسجيل كاسيت ستيريو سوني TC-135SD (1975-1976)" . hifiengine.com.
  76. ↑ كامراس 2012 ، ص 111.
  77. ↑ ميتشل 1984 ، ص 41.
  78. 1 2 براغينسكي وتيموفييف 1987 ، ص. 176.
  79. 1 2 3 4 5 6 7 Kimizuka 2012 ، ص. 228.
  80. ↑ بوغارت، جون دبليو سي فان (1995). تخزين ومعالجة الأشرطة المغناطيسية. دليل للمكتبات ودور المحفوظات (ملف PDF) . لجنة الحفظ وإتاحة الوصول. الصفحات 5، 7. ISBN  1887334408.
  81. ↑ بريسان، ف. (2019). "الكيمياء لحفظ التراث الصوتي: مراجعة للتقنيات التحليلية للأشرطة المغناطيسية الصوتية" . التراث . 2 (2): 1559، 1568. doi : 10.3390/heritage2020097 . hdl : 1854/LU-8609085 .
  82. ↑ مالينسون 2012 ، ص 33.
  83. ^ كوزرينكو 1998 ، ص 32 ، 66.
  84. 1 2 3 4 كوزرينكو 1998 ، ص 29 ، 31.
  85. ↑ فوستر 1984 ، ص 458.
  86. 1 2 3 4 5 جوبيرت وأونوديرا 2012 ، ص 69-70.
  87. 1 2 3 جوبرت وأونوديرا 2012 ، ص. 67.
  88. 1 2 روبيرسون، هوارد أ. (سبتمبر 1983). "اختبار الشريط الشامل: تقييم 77 شريط كاسيت" (ملف PDF) . الصوت . الصفحات 34-44 .
  89. ^ بيكويزن ، هانز (يوليو 1984). "اختبار 35 كاسيت" . الصوت والتقنية . ص 53 – 69.
  90. 1 2 روبيرسون، هوارد أ. (يونيو 1986). "تحديث اختبار الكاسيت: 49 تركيبة" (ملف PDF) . صوتي . الصفحات 74-84 .
  91. ↑ روبيرسون، هوارد أ. (نوفمبر 1987). "اختبار شامل للأشرطة: مراجعة 35 شريطًا جديدًا" (ملف PDF) . صوتيات . الصفحات 50-61 .
  92. ↑ روبيرسون، هوارد أ. (مارس 1990). "أعظم اختبار للأشرطة على الإطلاق: اختبار 88 شريطًا" (ملف PDF) . صوتيات . الصفحات 47-58 .
  93. ^ شولر ، بيتر (نوفمبر 1990). "اختبار جروبن ديناميك 48 كاسيت" . اللعب المجسم . ص 62 – 83.
  94. 1 2 تشاليس، لويس (نوفمبر 1991). "مراجعة لأشرطة الكاسيت الحالية" (ملف PDF) . إلكترونيات أستراليا . الصفحات 10-17 .
  95. ↑ تشاليس، لويس (أكتوبر 1991). "جهاز تسجيل الكاسيت الاستريو CT-93 من بايونير" (ملف PDF) . إلكترونيات أستراليا . الصفحات 8-13 .

فهرس
