قنبلة ميلز
" قنبلة ميلز " هو الاسم الشائع لسلسلة من القنابل اليدوية البريطانية التي صممها ويليام ميلز . كانت هذه القنابل أول قنابل يدوية حديثة متفجرة استخدمها الجيش البريطاني، وشهدت استخدامًا واسع النطاق في الحربين العالميتين الأولى والثانية .
تطوير
قام ويليام ميلز ، مصمم القنابل اليدوية من سندرلاند ، بتسجيل براءة اختراع وتطوير وتصنيع "قنبلة ميلز" في مصنع ميلز للذخائر في برمنغهام ، إنجلترا، في عام 1915. [ 1 ]
استُلهم تصميم قنبلة ميلز من تصميم سابق للكابتن البلجيكي ليون رولاند، الذي رفع لاحقًا دعوى قضائية للحصول على براءة اختراع. [ 2 ] كانت قنبلة رولاند عبارة عن كرة مجزأة ذات حجرات داخلية متعددة للصاعق، ومملوءة بقطع من الحديد الزهر، مما جعلها تصميمًا معقدًا ومكلفًا. في يناير 1915، صنع مصنع ميلز أربع قنابل رولاند لتقييمها من قبل وزارة الحرب ؛ وخلال الاختبار، فشلت القنابل في الانفجار بشكل صحيح، وتم رفضها على الفور لعدم موثوقيتها وعدم أمانها. [ 3 ]
واصل ميلز العمل على تصميم رولاند، وبحلول أوائل فبراير 1915، أنجز بعض الرسومات الفنية. كان التصميم المقترح الأول أسطواني الشكل ذو حواف مسننة خارجية، بدلاً من الشكلين الكروي والبيضاوي المستخدمين في قنابل رولاند وقنابل ميلز الإنتاجية على التوالي. تم اختبار النماذج الأولية في 20 فبراير 1915، وبعد إجراء بعض التعديلات، تمت الموافقة على إنتاج قنبلة ميلز بكميات كبيرة، [ 3 ] حيث طلبت الحكومة البريطانية 150,000 قنبلة في أبريل 1915. [ 4 ]
كما اعتقد العقيد آرثر مورو، وهو ضابط في حروب نيوزيلندا، أن جوانب من براءة اختراعه قد تم دمجها في قنبلة ميلز. [ 5 ]
إلى جانب بطء معدلات الإنتاج الأولية، التي أجبرت البريطانيين على توحيد التصاميم المرتجلة مثل قنبلة "جام تين" وقنبلة "هيربراش" للإنتاج الضخم كإجراء مؤقت، [ 6 ] عانت قنبلة ميلز رقم 5 أيضًا من بعض عيوب التصميم، بما في ذلك الانفجارات المبكرة ودبوس الأمان سيئ التصميم، والذي يمكن أن ينفصل عن طريق الخطأ بأقل حركة، مما أدى إلى تعديلات على التصميم نفسه وإجراءات التدريب؛ تم تعديل القنبلة رقم 5 لاحقًا إلى القنبلة رقم 23، والتي يمكن رميها يدويًا أو إطلاقها كقنبلة بندقية . [ 7 ]
بسبب العيوب الأولية للقنبلة رقم 5، عمل البريطانيون على القنبلة رقم 54 كبديل لها من عام 1916 حتى عام 1935، عندما قرر الجيش الاحتفاظ بقنبلة ميلز رقم 36M المحسنة والمجربة في القتال في الخدمة. [ 8 ]
تصميم
كانت قنبلة ميلز بطول 121 ملم (4.75 بوصة) وقطر 58 ملم (2.3 بوصة) ، مملوءة بأكثر من 57 غرامًا (2 أونصة) من الحشوات المتفجرة: ألوماتول، [ أ ] أمونال ، باراتول ، بيليت، [ ب ] سيلفريت، [ ج ] سابوليت، [ د ] أو تروتيل ، بينما كان جسم القنبلة مطليًا من الداخل والخارج بالشيلاك لمنع الصدأ والتفاعلات الكيميائية مع بعض الحشوات. [ 14 ] أظهرت تجربة القتال خلال الحرب العالمية الأولى أن حشوات تروتيل وأماتول المستخدمة في فرنسا لم تكن مناسبة لحرارة بلاد ما بين النهرين ، مما أدى إلى تطوير قنبلة رقم 23M المملوءة بباراتول. [ 4 ] أُعلن أن جميع القنابل المملوءة بسيلفرايت غير آمنة للاستخدام وتم التخلص منها في عام 1932، ومنذ عام 1936، لم يعد يُستخدم تروتيل كحشو. [ 14 ]
بحسب ملاحظات ميلز، تم تصميم الغلاف بأخاديد لتسهيل إمساك الجنود بالقنبلة بأيديهم الملطخة بالطين، وليس للمساعدة في تفتيتها؛ وقد أثبتت التجارب التي أجريت خلال الحرب العالمية الثانية بشكل قاطع أن التسننات الخارجية ليس لها أي تأثير على الإطلاق في التحكم في التفتت. [ 15 ]
كانت قنبلة ميلز قنبلة دفاعية مصممة ليتم إلقاؤها من خلف غطاء على هدف في العراء، وتسبب إصابات بالشظايا، على عكس القنبلة الهجومية التي لا تتفتت، وتعتمد على تأثير الانفجار قصير المدى لإصابة الضحية أو صعقها دون تعريض الرامي للخطر بالشظايا، التي تسافر لمسافة أطول بكثير من الانفجار.
على الرغم من تصنيفاتها وخصائصها، فقد استُخدمت القنابل "الدفاعية" بشكل متكرر في الهجوم والعكس صحيح. يستطيع الرامي الماهر رميها لمسافة 15 مترًا (49 قدمًا) بدقة معقولة، ولكن يمكن للقنبلة أن تُطلق شظايا قاتلة لمسافة أبعد من ذلك. وقد أُبلغ الحرس الوطني البريطاني أن مدى رمي القنبلة رقم 36 يبلغ حوالي 27 مترًا (30 ياردة)، مع منطقة خطر تبلغ حوالي 91 مترًا (100 ياردة) . [ 16 ]
علامات التعريف
- كان الشريط الأخضر حول المنتصف يشير في الأصل إلى حشوة أماتول (1915-1920)، بينما أشار لاحقًا إلى حشوة باراتول أو تروتيل (1920-1970).
- يشير الشريط الوردي حول المنتصف إلى وجود حشوة من الأمونال أو الألوماتول. أما الشريط الأحمر حول سدادة القاعدة في الأسفل فيشير إلى أن الصاعق قد تم تركيبه مسبقاً وأن القنبلة جاهزة للتفجير.
- تشير ثلاثة علامات X حمراء على كل جانب إلى أنه الطراز رقم 36M المقاوم للماء.
نوع من قنابل البنادق
الإصدارات المبكرة
تم تطوير قنبلة ميلز إلى قنبلة يدوية للبندقية عن طريق تثبيت قضيب معدني في قاعدتها. وكان مدى هذه القنبلة اليدوية ذات القضيب حوالي 150 ياردة (140 مترًا) .
كانت طريقة التشغيل تتمثل في إدخال قضيب قنبلة ميلز في ماسورة بندقية عادية ، ووضع خرطوشة فارغة خاصة (خرطوشة باليستيت) في حجرة البندقية ، ثم وضع أخمص البندقية على الأرض، ثم سحب دبوس أمان قنبلة ميلز، وتحرير ذراع الأمان، وإطلاق النار من البندقية فورًا. إذا لم يطلق الجندي القنبلة بسرعة، فإن فتيل القنبلة سينفجر تلقائيًا.
سرعان ما طوّر البريطانيون حاملًا بسيطًا يُثبّت على نتوء حربة البندقية لتثبيت ذراع الأمان ومنع الانفجارات العرضية. [ 17 ] ومع ذلك، تبيّن أن الإطلاق المتكرر للقنابل اليدوية من نوع القضيب يُلحق الضرر بسبطانة البندقية، مما يؤدي إلى انتفاخ منتصفها نتيجةً لارتفاع الضغط المستمر الناتج عن دفع المقذوف الأثقل والأكبر حجمًا عبر السبطانة (وهي عملية أسرع بكثير من الرصاصة العادية)؛ إذ تحرق خرطوشة البندقية بسرعة كل البارود المتاح، مما يملأ الفراغ خلف الرصاصة بغازات ذات ضغط عالٍ للغاية (عشرات الآلاف من الرطل لكل بوصة مربعة)، ويرتفع الضغط مع تحرك الرصاصة داخل السبطانة، ليصل إلى ذروته قبل خروجها من الفوهة.
مع استخدام القنبلة اليدوية والقضيب الأثقل بكثير، كان على الخرطوشة تسريع كتلة أثقل بكثير، مما أدى إلى احتراق البارود ووصول الضغط إلى ذروته قبل أن يصل القضيب إلى أكثر من جزء من الطريق داخل الماسورة، مما أدى إلى وضع ذروة الضغط في وقت أقرب والحفاظ عليها لفترة أطول.
الإصدارات اللاحقة
قام البريطانيون لاحقًا بتطوير قاذفة على شكل كوب لتحل محل قاذفة القنابل اليدوية ذات القضيب. في هذا التصميم، يتم تثبيت قاذفة على شكل علبة على فوهة البندقية، ويتم تثبيت قرص فحص الغاز على قاعدة القنبلة اليدوية قبل وضعها في القاذفة. بعد ذلك، يمكن إزالة دبوس الأمان لأن كوب القاذفة يُبقي ذراع الأمان في مكانه.
أدخل المشغل خرطوشة الباليستيت في البندقية قبل تثبيت الأخمص بزاوية على الأرض لامتصاص ارتداد السلاح. عند إطلاق الخرطوشة، دفعت القنبلة اليدوية خارج الكأس، مما أدى إلى تحرير الرافعة. يمكن لقاذفة القنابل من نوع الكأس إطلاق القنبلة اليدوية لمسافة حوالي 180 مترًا (200 ياردة ) .
كانت بنادق لي-إنفيلد المزودة بقاذفة أكواب تُعدل أحيانًا بسلك نحاسي ملفوف حول المخزن، لمنع الخشب من الانقسام تحت تأثير الارتداد المتزايد.
عند الضرورة، يمكن رمي كل من القضيب وقنبلة فحص الغاز كقنبلة يدوية عادية. وكان جهاز إطلاق الأكواب يُستخدم عادةً من قبل الحرس الوطني البريطاني وليس الجيش البريطاني النظامي.
المتغيرات
المملكة المتحدة
- رقم 5 - تم طرح النسخة الأصلية في عام 1915، وتم إنتاج ما مجموعه 33168367 قنبلة يدوية حتى عام 1917، عندما توقف الإنتاج لصالح تصميمات محسنة [ 4 ].
- رقم 23 مارك 1 - تعديل لقنبلة بندقية تم تقديمه في عام 1916، تم تقوية سدادة القاعدة وحفر ثقب لاستيعاب قضيب فولاذي بطول 140 ملم (5.5 بوصة) يتم إطلاقه عبر خرطوشة فارغة مما يمنحه مدى يبلغ حوالي 75 مترًا (82 ياردة) ؛ تم إنتاج أكثر من 29 مليونًا حتى يونيو 1917 [ 4 ].
- رقم 23 مارك 2 - نسخة محسنة مع صمام معدل [ 14 ]
- رقم 23 مارك 3 - إعادة تصميم جوهرية، مع فتحة تعبئة أكبر قليلاً أسفل الجسم، وتجويف لذراع التسليح، وأقواس ذراع معدلة، وتغيير سدادة القاعدة لتناسب بشكل أفضل، بالإضافة إلى تحسينات إضافية على الصمامات والختم [ 14 ]
- رقم 23M Mk. I - قنبلة يدوية رقم 23 معدلة للاستخدام في منطقة بلاد ما بين النهرين مع استبدال حشوات التروتيل والأماتول بالباراتول ، [ 4 ] وتحسين إحكام الإغلاق ضد العوامل الجوية أثناء التخزين [ 14 ] .
- رقم 23M مارك 2 - نسخة "بلاد ما بين النهرين" من رقم 23 مارك 2 [ 14 ]
- رقم 23M مارك 3 - نسخة "بلاد ما بين النهرين" من رقم 23 مارك 3 [ 14 ]
- رقم 36 - نسخة معدلة قليلاً من رقم 23 مارك 3 لتسريع الإنتاج، وتتميز بصمامات محسّنة. تم طرحها في مايو 1918، وظلت القنبلة اليدوية البريطانية القياسية حتى عام 1923، عندما تم استبدالها برقم 36 إم [ 14 ].
- رقم 36M - قنبلة يدوية رقم 36 معدلة للاستخدام في منطقة بلاد ما بين النهرين. [ 4 ] على الرغم من إمكانية استخدامها كقنبلة بندقية، إلا أنها لم تعد تُستخدم لهذا الغرض في عام 1945، ولكن لم يُعلن عن تقادمها حتى عام 1962. [ 18 ] استُبدلت في أواخر الستينيات بقنبلة L2A1 ، مع أنها ظلت في الخدمة البريطانية كقنبلة تدريب حتى نفاد المخزون المتبقي. [ 4 ]
الكومنولث البريطاني
- ملحق الانفجار Mk I - علبة بحجم ضعف حجم رقم 36M تقريبًا مملوءة بمادة TNT تم ربطها بأسفل قنبلة يدوية عادية لمهاجمة التحصينات، وقد تم إصدارها للقوات الأسترالية [ 19 ].
- قنبلة الانفجار Mk II - تصميم أسترالي مشابه لملحق الانفجار Mk I، ولكنه مملوء بمادة الأماتول [ 19 ]
- صنعت الهند قنابل يدوية من طراز 36M مزودة بصمامات تفجير فورية مطلية باللون الأحمر لاستخدامها كألغام متفجرة . تم تخريش الجزء العلوي من حجرة الكبسولة ليسهل على الجنود التعرف عليها ليلاً. وتحذر بطاقة المستخدمين من أنه "لا يجوز إطلاق هذه القنبلة من بندقية أو رميها باليد" [ 14 ].
- باكستان - أنتجت قنابل يدوية من طراز 36M بعد الحرب بحشوة من مادة تي إن تي بدلاً من الباراتول حتى ثمانينيات القرن العشرين [ 18 ] .
التبني
الحرب العالمية الأولى وفترة ما بين الحربين
اعتمد الجيش البريطاني قنبلة ميلز كقنبلة يدوية قياسية في عام 1915 تحت اسم القنبلة رقم 5. [ 4 ] ووفقًا لإيان ف. هوغ ، تم سحب القنبلتين رقم 5 ورقم 23 من الخدمة في عام 1918، بينما أُعلن عن تقادم القنبلة رقم 36 في عام 1936. [ 20 ] وتم اعتبار جميع القنابل اليدوية المملوءة بالسيلفرايت غير آمنة والتخلص منها بحلول نهاية عام 1932. [ 14 ]
يذكر إيان ف. هوغ أيضًا أنه منذ عام 1916، كان البريطانيون يحاولون تطوير بديل لقنبلة ميلز، وهي القنبلة رقم 54، إلى أن توقف التطوير عام 1935، واحتفظ الجيش بالقنبلة رقم 36M التي أثبتت فعاليتها في القتال. [ 8 ] ولم تتم الموافقة على بديل لها إلا في أواخر الستينيات، وهي قنبلة L2A1 . [ 4 ] وظل إنتاج القنبلة 36M متقطعًا حتى عام 1972. [ 21 ]
الحرب العالمية الثانية
في البداية، زُوِّدت القنبلة اليدوية بفتيل مدته سبع ثوانٍ، ولكن في معركة فرنسا عام 1940، تبيّن أن هذا التأخير طويل جدًا، مما منح المدافعين وقتًا كافيًا للهروب من الانفجار، أو حتى لإعادة القنبلة. لذلك، تم تقليص التأخير إلى أربع ثوانٍ.
استمر الجيش البريطاني في استخدام القنابل اليدوية ذات الصمام الذي يستغرق سبع ثوانٍ لاستخدامها في قاذفات القنابل اليدوية المثبتة على البنادق حيث كان وقت الصمام مطلوبًا للسماح للقنبلة اليدوية بالوصول إلى مداها الكامل.
ما بعد الحرب العالمية الثانية
بعد الحرب العالمية الثانية، اعتمدت بريطانيا قنابل يدوية تحتوي على أسلاك ملفوفة مجزأة في أغلفة معدنية ملساء.
ظلت القنبلة رقم 36M Mk.I هي القنبلة القياسية للقوات المسلحة البريطانية ، وتم تصنيعها في المملكة المتحدة حتى عام 1972، عندما تم استبدالها بسلسلة L2 . [ 22 ]
ظل طراز 36M قيد الاستخدام في بعض أجزاء العالم مثل الهند وباكستان، حيث تم تصنيعه حتى العقد الأول من القرن الحادي والعشرين.
كانت قنابل ميلز لا تزال تستخدم في القتال حتى عام 2004، على سبيل المثال في الحادث الذي أسفر عن مقتل جندي البحرية الأمريكية جيسون دونهام وإصابة اثنين من رفاقه. [ 23 ]
كانت الهند آخر دولة رئيسية تستخدم قنبلة ميلز، والتي استبدلتها في أغسطس 2021 بقنبلة يدوية متعددة الأوضاع جديدة. [ 24 ]
المستخدمون
أستراليا - تم إنتاجها محليًا حتى عام 1972 [ 21 ]
بلجيكا [ 25 ]
كندا - منتج محلي [ 21 ]
فنلندا [ 26 ]
فرنسا الحرة [ 21 ]
ألمانيا النازية - تم إصدارها للمخربين في إيطاليا من قبل جهاز الاستخبارات العسكرية الألمانية (أبفير) [ 21 ]
مملكة اليونان [ 25 ]
الهند - تم إنتاجها محليًا حتى ثمانينيات القرن العشرين [ 21 ]
إندونيسيا - تم إنتاجها محلياً حتى ثمانينيات القرن العشرين [ 21 ]
حركة المقاومة الإيطالية [ 21 ]
نيوزيلندا - منتج محلي [ 21 ]
باكستان - تم إنتاجها محلياً حتى ثمانينيات القرن العشرين [ 21 ]
القوات المسلحة البولندية في الغرب - مستخدمة في فرنسا وإيطاليا [ 21 ]
روديسيا - رقم 36، تم استبدالها بقنبلة M962 المصنعة في جنوب إفريقيا [ 27 ]
جنوب أفريقيا [ 21 ]
المملكة المتحدة - تم إنتاجه حتى عام 1972 [ 21 ]
الولايات المتحدة - استخدمت في الحرب العالمية الأولى وفي معركة بونا-جونا في الحرب العالمية الثانية [ 28 ]
الأنصار اليوغوسلافيون [ 21 ]
معرض
قنبلة ميلز رقم 5 مارك 2
رسم توضيحي مقطعي لقنبلة ميلز رقم 5
قنبلة ميلز رقم 23 من طراز مارك 2

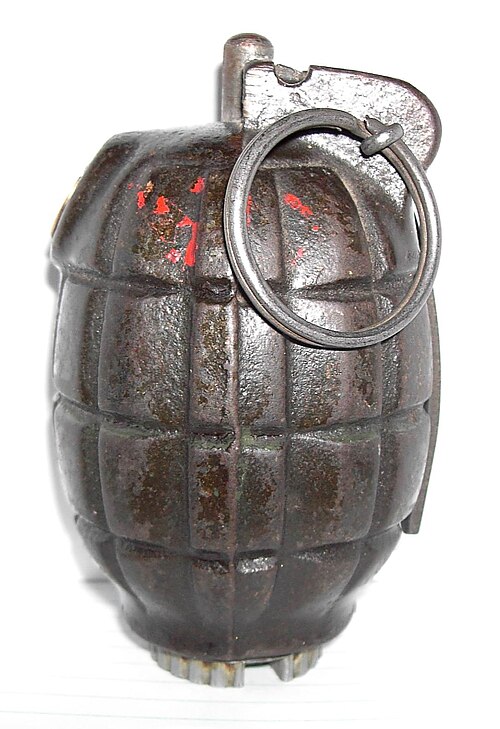

قنبلة يدوية من طراز 36M مؤرخة عام 1940

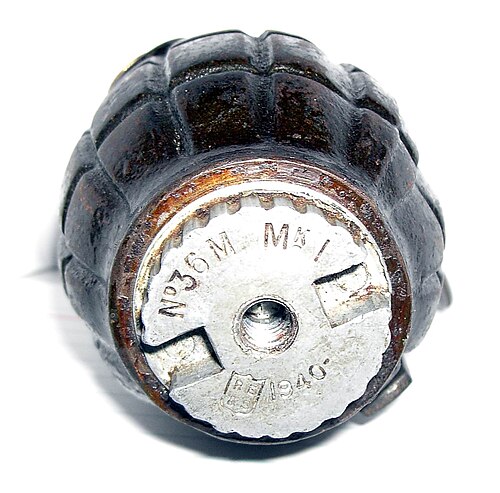

قاعدة قنبلة يدوية من طراز 36M مؤرخة بعام 1940
قنبلة ميلز 36 مليون

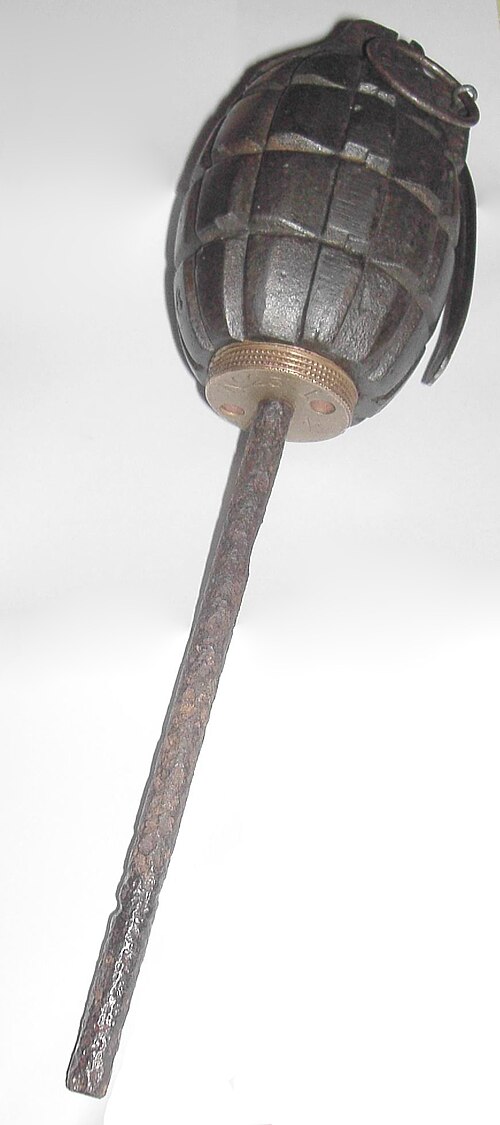

قنبلة ميلز رقم 23 مارك 2، مزودة بقضيب لإطلاقها بواسطة بندقية
رسم توضيحي لقنبلة بندقية ميلز رقم 36، مع قرص منع تسرب الغاز الخاص بها لاستخدامها مع قاذفة الأكواب
قاذفة أكواب لي-إنفيلد في متحف ساحة معركة السوم عام 1916، فرنسا
علبة من النوع المشتق مزودة بقابس قاعدة خاص
