موصل NEMA

يستخدم هذا التصميم "ذو الشوكتين"، مع شفرتين مسطحتين متوازيتين غير مستويتين وفتحات، في معظم أنحاء أمريكا الشمالية وعلى الساحل الشرقي لأمريكا الجنوبية في المصابيح؛ والإلكترونيات الاستهلاكية مثل الساعات وأجهزة الراديو وشواحن البطاريات؛ والأجهزة الصغيرة الأخرى المعزولة بشكل مزدوج والتي لا تتطلب تأريضًا.

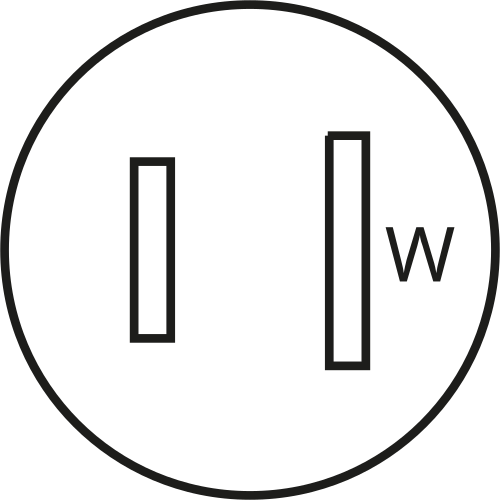

جميع أجهزة NEMA 1 هي أجهزة ثنائية الأسلاك غير مؤرضة (حار-محايد) مصنفة لجهد  أقصى يبلغ 125 فولت. تحتوي المقابس 1-15P على شفرتين مسطحتين متوازيتين، بعرض 6.4 مم (1/4 بوصة ) ، وسمك 1.5 مم (0.06 بوصة) ، وطول يتراوح بين 15.9 و18.3 مم (5/8 - 23/32 بوصة ) ، والمسافة بينهما 12.7 مم ( 1/2 بوصة ) .

مُنعت مقابس 1-15R في المباني الجديدة في الولايات المتحدة وكندا منذ عام 1962، لكنها لا تزال موجودة في العديد من المباني القديمة، ولا يزال هذا التصميم القديم متاحًا لأغراض الصيانة فقط. منذ 1 يناير 1974، يُشترط أن تحتوي جميع منافذ الطاقة الجديدة على وصلة تأريض، باستخدام مقابس مؤرضة (عادةً 5-15R أو 5-20R) تقبل المقابس المؤرضة وغير المؤرضة. ^{[ 9 ]} يتطلب استبدال مقابس NEMA 1 القديمة إما إعادة توصيل الأسلاك بموصل تأريض إضافي لمقبس NEMA 5، أو استخدام مقبس NEMA 5 مزود بقاطع دائرة التيار الأرضي للتوصيلات ثنائية الأسلاك غير المؤرضة (عند عدم توفر موصل تأريض).

لا تزال مقابس NEMA 1 غير المؤرضة شائعة الاستخدام بين مصنعي الأجهزة المنزلية الصغيرة والإلكترونية نظرًا لانخفاض تكلفتها وصغر حجمها، كما أنها متوافقة مع مقابس NEMA 5 المؤرضة الحديثة. تسمح المعايير باستخدام المقابس غير المؤرضة في الأجهزة التي لا تتطلب تأريضًا نظرًا لانخفاض خطر تسرب التيار ، كما هو الحال في الأجهزة ذات العزل المزدوج.

في تصميمات المقابس القديمة، كان كلا طرفي القابس بنفس العرض، مما يسمح بإدخاله في المقبس من أي اتجاه. أما المقابس المصنعة منذ عام ١٩٤٨ فهي مستقطبة ؛ حيث يبلغ عرض الطرف المحايد ٧ ٫ ٩ ملم (٥/١٦ بوصة) ، وهو أعرض من الطرف الموجب ١ ٫ ٦ ملم (١/١٦ بوصة )، لذا لا يمكن إدخال القابس إلا في اتجاه واحد. لا تتوافق المقابس المستقطبة من نوع ١-١٥P مع المقابس غير المستقطبة، التي تحتوي على فتحات ضيقة فقط. بينما تتوافق المقابس المستقطبة من نوع ١-١٥P مع المقابس المؤرضة من نوع ٥-١٥R، التي تحتوي على نفس الفتحة الأعرض للطرف المحايد. بعض الأجهزة التي لا تميز بين المحايد والموجب، مثل محولات التيار المتردد المعزولة داخليًا ، لا تزال تُصنع بطرفين ضيقين غير مستقطبين. تسمح محولات المقابس غير التقليدية بتوصيل قابس مؤرض ثلاثي الأطراف من نوع ٥-١٥P بمقبس غير مؤرض من نوع ١-١٥R. تتضمن المحولات طرف توصيل مسطحًا يسمح بالتوصيل بالأرض، غالبًا عبر برغي الغطاء المستخدم لتثبيت لوحة مخرج الكهرباء. هذه المحولات غير قانونية في بعض المناطق، وخاصة في جميع أنحاء كندا. ^{[ 10 ]}

توجد بعض المقابس القديمة من نوع 1-15R أو 1-20R (120 فولت، 15 أو 20 أمبير) التي يمكنها ميكانيكيًا استقبال مقابس من نوع 1-15P (120 فولت)، أو 1-20P (120 فولت)، أو 2-15P (240 فولت)، أو 2-20P (240 فولت). توجد هذه المقابس عادةً في المباني السكنية القديمة، ولا يُسمح بتركيبها وفقًا لقوانين NEC الحالية. إضافةً إلى عدم وجود تأريض، قد تتسبب هذه المقابس القديمة في ارتفاع درجة حرارة الجهاز الموصول بها، مما قد يؤدي إلى نشوب حريق في حال توصيل جهاز مصمم لجهد كهربائي خاطئ. يسهل التعرف على هذه المقابس المعيبة نظرًا لعدم وجود تأريض فيها، بالإضافة إلى أن فتحتيها على وجه المقبس على شكل حرف T جانبي، ويبدو أنهما معكوسان على الخط المركزي الرأسي للوجه. ونظرًا للخطر المحتمل الناتج عن عدم تطابق الجهد، يُنصح باستبدال هذه المقابس كلما أمكن ذلك. بحسب القوانين المحلية، قد يكون الاستبدال بمقبس غير مؤرض معتمد "للإصلاح" كافياً.

يبدو القابس والمقبس اليابانيان ذوا الأسطح العازلة الضيقة متطابقين ظاهريًا وعمليًا مع مقابس NEMA  1-15، ولا تزال هذه المقابس غير المؤرضة شائعة في اليابان (مع أن المقابس المؤرضة 5-15R و5-20R أصبحت أكثر شيوعًا تدريجيًا). يتضمن النظام الياباني متطلبات أبعاد أكثر صرامة لغلاف القابس، ومتطلبات علامات مختلفة، واختبارًا واعتمادًا إلزاميًا من قبل وزارة الاقتصاد والتجارة والصناعة (METI) أو هيئة المواصفات اليابانية (JIS ) . ^{[ 11 ]}

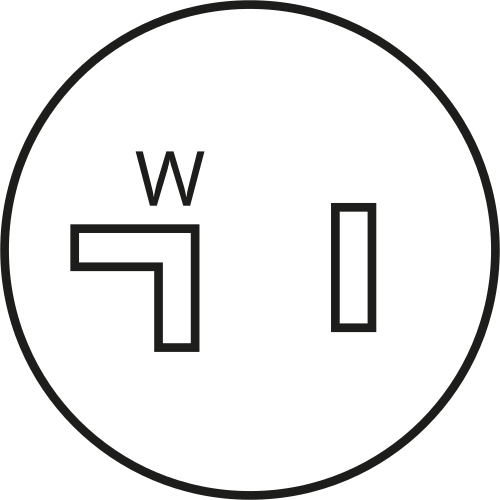

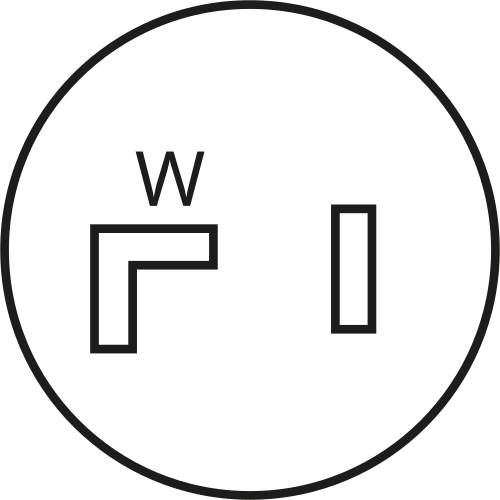

توجد معايير NEMA للمقابس من نوع 1-15P و1-20P و1-30P، بالإضافة إلى المقبس من نوع 1-15R. ولا يوجد مقبسان من نوع 1-20R و1-30R، لأن المقابس من نوع 1-20P و1-30P تتوافق مع مقبس NEMA 5 المقابل.

•

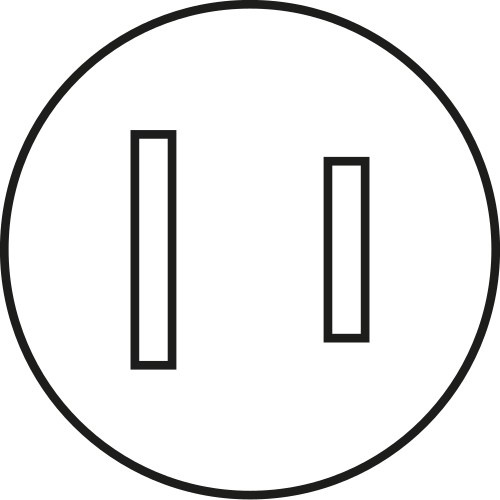

  يحتوي القابس غير المستقطب 1-15P على شفرتين متطابقتين.
•
  إحدى الشفرات أعرض في قابس 1-15P المستقطب.
•
  محول تيار متردد مزود بدبابيس توصيل مدمجة تتوافق مع موصل NEMA 1-15P غير قطبي
•

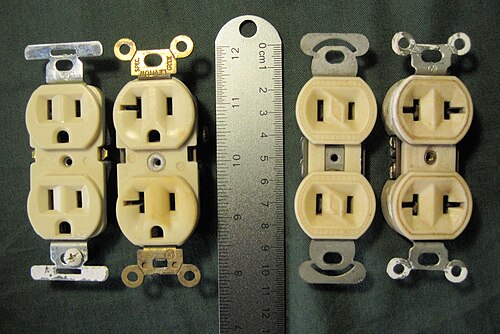

  تتمتع المقابس الأحدث من نوع NEMA 1-15 ذات الأوجه الواقية الأعرض (في المنتصف إلى اليمين) بميزة أمان؛ كما أن المقابس الخاصة بالألعاب الكهربائية (على اليمين) بالإضافة إلى المقابس القديمة جدًا (على اليسار) لها أوجه عريضة بشكل ملحوظ لمنع لمس الموصلات الكهربائية.
•
  سلك NEMA 1 من عام 1932، ذو وجه واقٍ عريض لمنع لمس الموصلات الكهربائية.
•
  مقبس ياباني مزود بعمود تأريض، لغسالة ملابس
•
  مقبس ياباني ذو وجه ضيق مزود بعمود تأريض، لمكيف الهواء

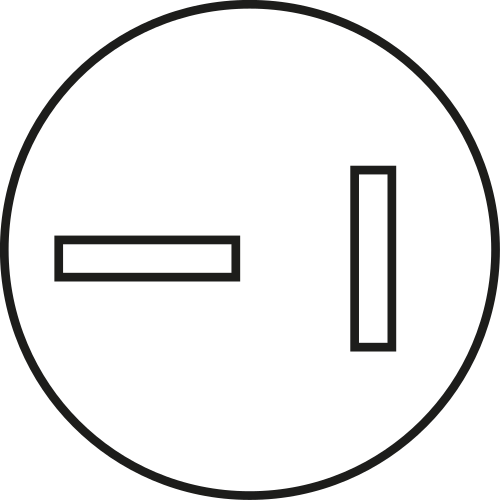

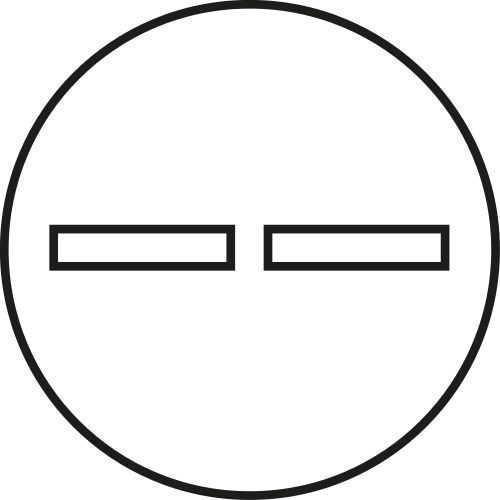

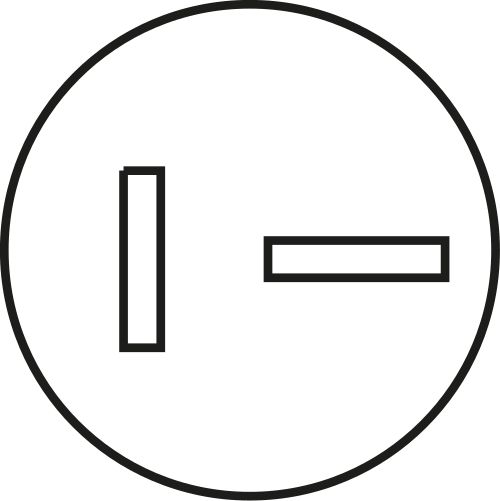

جميع أجهزة NEMA 2 هي أجهزة ثنائية الأسلاك غير مؤرضة (سلكان ساخنان) مصممة للعمل بجهد  أقصى 250 فولت. على الرغم من وجود معايير لأجهزة 2-15 و2-20 و2-30، إلا أن هذه السلسلة أصبحت قديمة، وشركة Hubbell هي الوحيدة التي لا تزال تصنع أجهزة 2-20 (لأغراض الصيانة). ^{[ 12 ]}

صُممت هذه السلسلة من الأجهزة للعمل بجهد 277 فولت، وبسلكين، وبدون تأريض. ووفقًا للمنظمة الوطنية لمصنعي المعدات الكهربائية (NEMA)، فإن هذا "مخصص للتكوينات المستقبلية"، لذا لا توجد تصاميم لهذه السلسلة ولم يتم تصنيع أي أجهزة منها.

صُممت هذه السلسلة من الأجهزة للعمل بجهد 600 فولت، وبسلكين، وبدون تأريض. وكما هو الحال مع سلسلة NEMA 3، فإن هذه السلسلة "محجوزة للتكوينات المستقبلية"، ولا توجد تصاميم لها، ولم يتم تصنيع أي أجهزة منها.

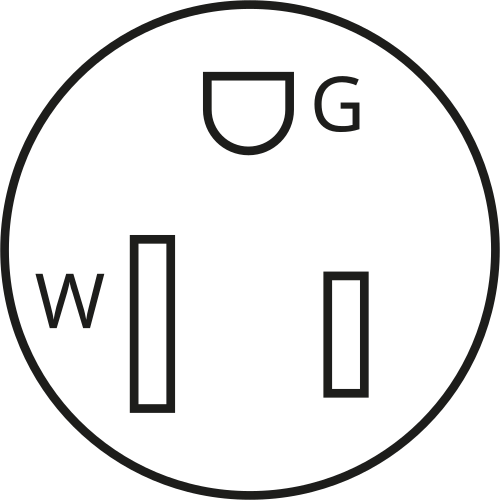

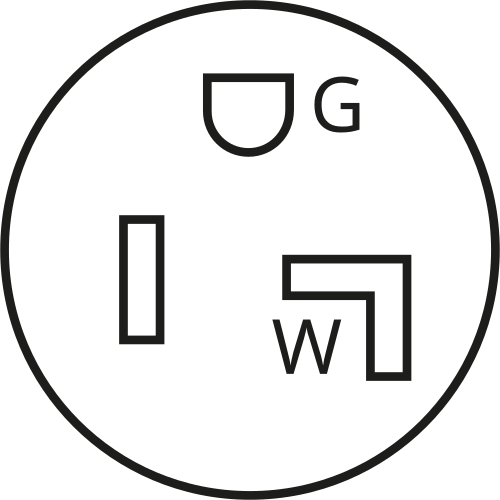

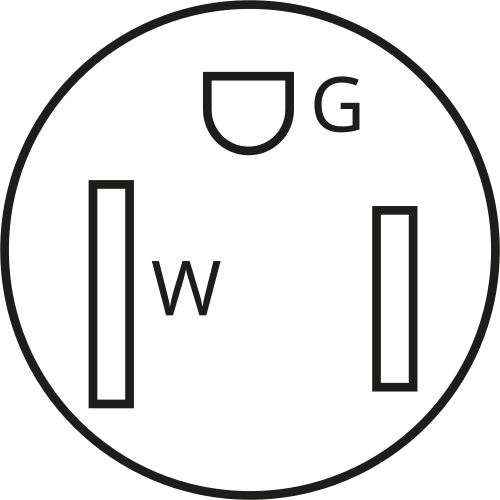

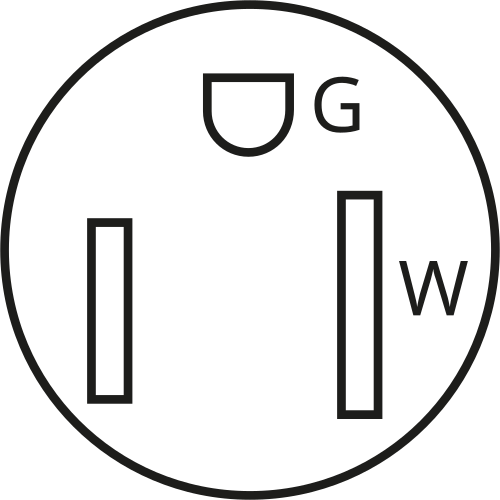

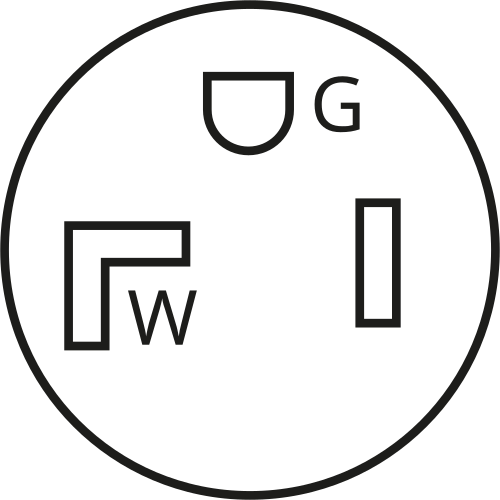

جميع أجهزة NEMA 5 هي أجهزة تأريض ثلاثية الأسلاك (حار - محايد - أرضي) مصممة لتحمل جهدًا  أقصى قدره 125 فولت، وتُعدّ الطرازات 5-15 و5-20 و5-30 نسخًا مؤرضة من الطرازات 1-15 و1-20 و1-30 على التوالي. يتميز هذا الطراز بوجود دبوس تأريض دائري أو على شكل حرف U بقطر 4.8 مم (3/16 بوصة ) ، أطول من شفرات الطاقة بمقدار 3.2 مم (1/8 بوصة ) ( بحيث يتم تأريض الجهاز قبل توصيل الطاقة)، ​​ويبعد عنها مسافة 6.4 مم (1/4 بوصة ) من الحافة إلى الحافة أو 11.9 مم ( 15/32 بوصة ) من المركز إلى المركز.

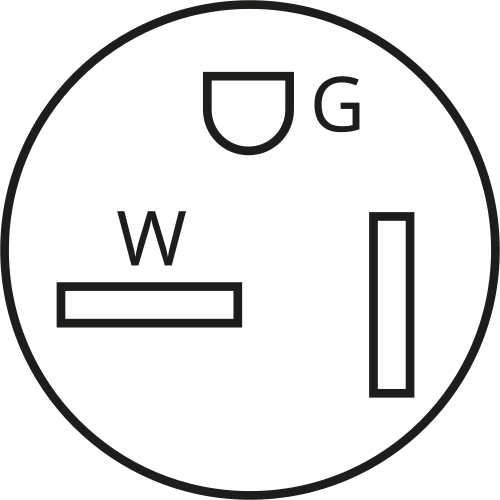

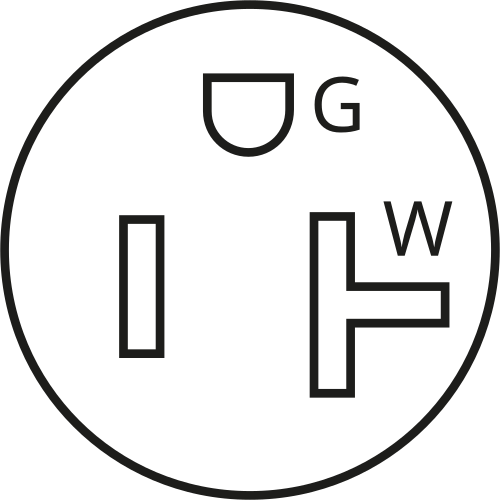

بالمقارنة مع قابس 5-15P، يتميز قابس 5-20P بتدوير طرف السلك المحايد بزاوية 90 درجة وإزاحته بحيث تكون حافته الداخلية على بُعد 12.7 مم تقريبًا من طرف السلك الساخن . يحتوي مقبس 5-20R على فتحة محايدة على شكل حرف T، لاستيعاب كلٍ من قابسي 5-15P و5-20P. يوجد إصدار بديل مقبول من مقبس 5-20R بفتحة مستطيلة لا تستوعب إلا قابسي 5-20P. أما قابسا 5-30 و5-50 فهما أكبر حجمًا، حيث تبلغ المسافة بين دبابيس الطاقة 25.4 مم ؛ كما يحتوي قابس 5-30 على طرف سلك محايد على شكل حرف L. ^{[ 13 ]} هذه الأحجام الكبيرة غير شائعة، حيث تُستخدم المقابس ذات القفل اللولبي عادةً في التطبيقات التي تتطلب تيارات عالية.

لا يكون النصل المحايد في المقابس 5-15P أعرض دائمًا من النصل الخطي، لأن دبوس التأريض يفرض القطبية.

أعلنت المؤسسة الدولية للسلامة الكهربائية : "لا تقم أبدًا بإزالة دبوس التأريض (الطرف الثالث) لتوصيل قابس ثلاثي الأطراف بمقبس ثنائي الأطراف". ^{[ 14 ]} بالإضافة إلى مخاطر انقطاع التأريض، فإن إزالة دبوس التأريض لتوصيله بمقبس 1-15R أو سلك تمديد قد يؤدي إلى فقدان قطبية التيار الحي والمحايد.

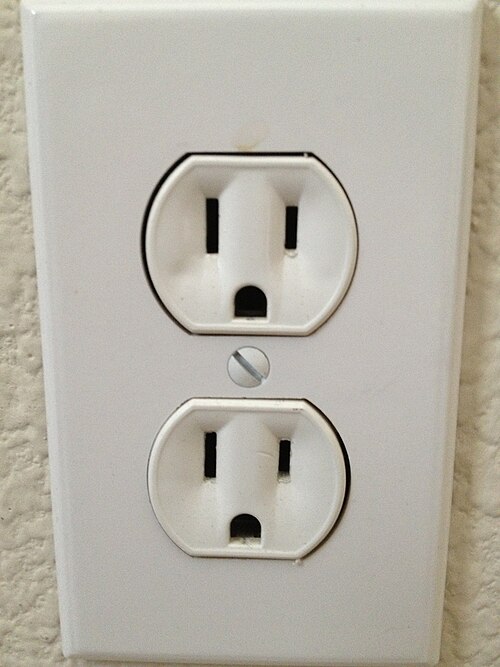

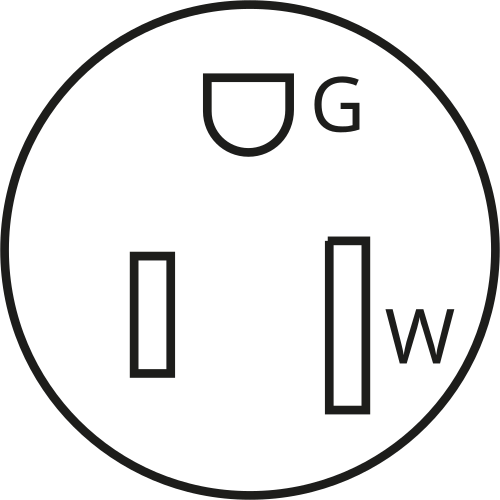

يُعدّ كلٌّ من النوعين 5-15R و5-20R من أكثر أنواع المقابس الكهربائية شيوعًا في أمريكا الشمالية، لا سيما في المباني التي شُيّدت منذ منتصف القرن العشرين. وعادةً ما يتم تركيبها في تكوين مزدوج؛ حيث قد يشترك مقبسان في دائرة كهربائية واحدة، أو قد يتم توصيل كلٍّ منهما بشكل منفصل، وأحيانًا بمفتاح.

في 46 من أصل 50 ولاية أمريكية ^{[ 15 ]} وفي جميع أنحاء كندا، أصبحت المقابس المقاومة للعبث مطلوبة في المباني السكنية الجديدة اعتبارًا من نوفمبر 2013تمنع هذه الأقفال ملامسة الأشياء، مثل المفاتيح أو مشابك الورق، للمقبس. ^{[ 16 ]} ويتحقق ذلك من خلال آلية تعشيق تتطلب إدخال شفرتين، إحداهما موصلة للتيار والأخرى محايدة، في آنٍ واحد لتحرير الأبواب الصغيرة التي تسد الفتحات. أما فتحة التأريض فلا يحجبها باب.

في إضاءة المسارح والأفلام، يُعرف موصل 5-15R أحيانًا بشكل غير رسمي باسم PBG ( الوصلة المتوازية مع التأريض )، أو U-التأريض ، أو إديسون . ^{[ 17 ]} في صناعات إنتاج الأفلام والتلفزيون، يستخدم فنيو الإضاءة أسلاك تمديد مزودة بهذا الموصل، عادةً بسلك قياس 10-12 AWG، ^{[ 18 ]} لتوصيل الطاقة إلى مصابيح بقدرة 2000  واط أو أقل. ^{[ 19 ]}

على الصعيد الدولي، يعتبر قابس NEMA 5-15P ومقبس NEMA 5-15R أساسًا لمعيار اللجنة الكهروتقنية الدولية IEC 60906-2 لنظام IEC الخاص بالقوابس والمقابس والمآخذ للاستخدام المنزلي وما شابهه - الجزء 2: القوابس والمآخذ 15 أمبير 125 فولت تيار متردد و20 أمبير 125 فولت تيار متردد  ^{[ 20 ] .}

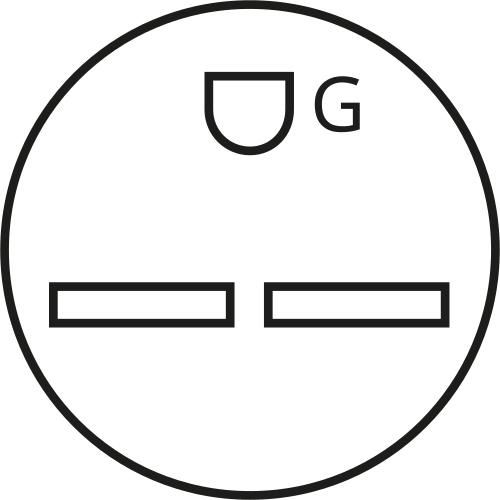

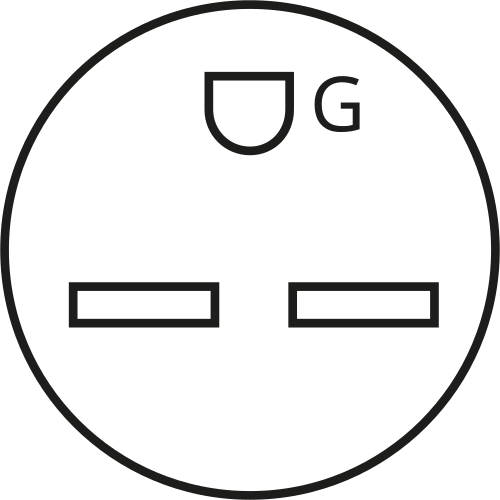

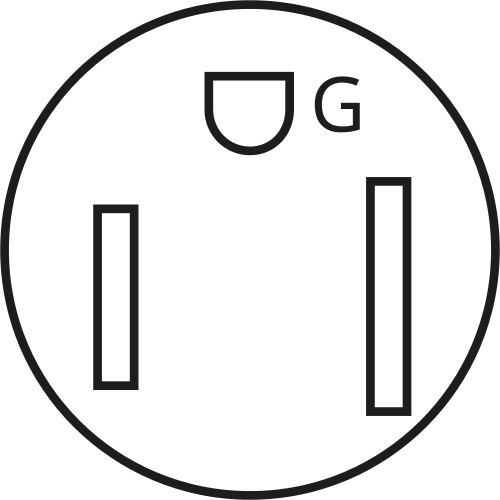

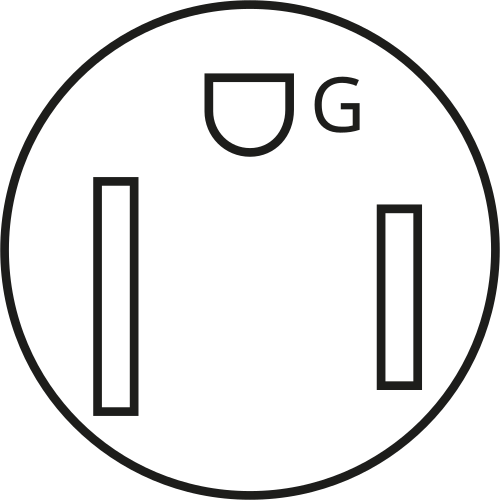

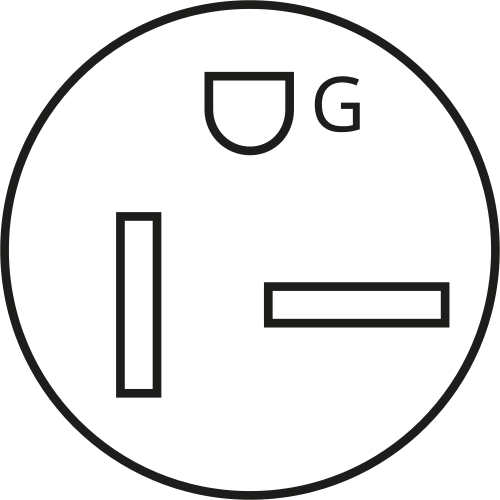

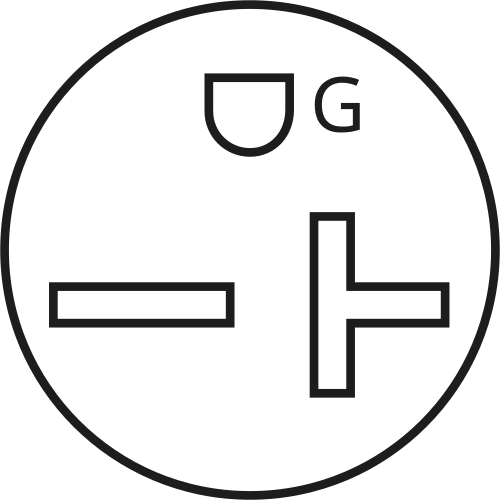

جميع أجهزة NEMA 6 هي أجهزة تأريض ثلاثية الأسلاك (سلك ساخن - سلك ساخن - تأريض) تُستخدم في  دوائر 208 و240 فولت، ومُصممة لتحمل  جهد أقصى 250 فولت. تُعدّ 6-15 و6-20 و6-30 نسخًا مُؤرّضة من 2-15 و2-20 و2-30 على التوالي. يُشبه 6-15 جهاز 5-15، لكن بأطراف أفقية مُتوازية، تفصل بينها مسافة 18.3 مم (23/32 بوصة ) من المركز إلى المركز. يحتوي قابس 20 أمبير على شفرة مُدارة بزاوية 90 درجة (الشفرة المقابلة للشفرة "الخطية" في قابس 2-15 أو 5-15. هذا يمنع إدخال القوابس عن طريق الخطأ في منافذ تستخدم فولتيات مختلفة)، ويحتوي مقبس 6-20R على فتحة على شكل حرف T لاستقبال كل من قابس 6-15P وقابس 6-20P (على غرار مقبس 5-20R الذي يستقبل قابس 5-15P وقابس 5-20P). تبدو مقابس 50 أمبير (و5-50) كنسخ أكبر من مقبس 5-15 أمبير. عادةً ما يتم تصنيع مقابس 6-15R و6-20R على نفس خط التجميع الخاص بمقابس 5-15R و5-20R من الدرجة "الصناعية" أو "التجارية"، حيث تشترك جميع المقابس الأربعة في نفس نقاط التلامس الثلاثية على شكل حرف T خلف اللوحات الأمامية المختلفة. تحدد اللوحة الأمامية الملتصقة بالمقبس الشكل النهائي للمقبس.

على الرغم من أن أجهزة NEMA 6 مصممة للعمل بجهد 250  فولت، إلا أنها قد تُستخدم مع  دوائر كهربائية بجهد 208 أو 240 فولت، وذلك بحسب ما إذا كان المبنى مزودًا بمصدر طاقة ثلاثي الأطوار أو أحادي الطور ، على التوالي. عادةً ما يتم تزويد أجهزة NEMA 6-20R أو 6-30R الموجودة في العديد من غرف الفنادق بمصدر طاقة أحادي الطور أو ثنائي الطور من نوع 208  فولت.

تُعدّ المقابس ذات التيار العالي نادرة، بينما تُعدّ المقابس ذات القفل اللولبي مثل L6-30 والتوصيل المباشر أكثر شيوعًا. عمومًا، تُستخدم المقابس غير القابلة للقفل من سلسلة 6 لأجهزة مثل مكيفات الهواء الكبيرة ومعدات المطابخ التجارية؛ كما يستخدم لحام القوس الكهربائي المنزلي أحيانًا مقبس 6-50. ^{[ 21 ]} يُستخدم مقبس 6-50 أحادي الطور بشكل شائع في المزارع لتفريغ الصوامع ، ويُستخدم مع سلك طاقة مرن قياس 6 يصل طوله إلى 61 مترًا (200 قدم) . يشحن مقبس 6-50 المركبات الكهربائية بنفس الحد الأقصى البالغ 32 أو 40 أمبير من محطات الشحن ، باستخدام سلك قصير، تمامًا مثل مقبس 14-50 الأكثر تنوعًا ذي الطرف المحايد الرابع غير المستخدم حاليًا لأي أغراض شحن المركبات الكهربائية. ^{[ 22 ]}

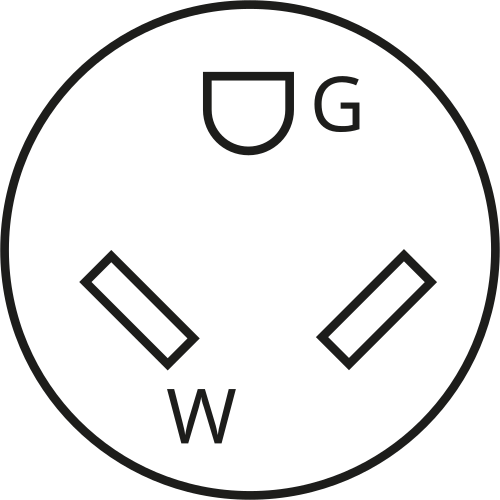

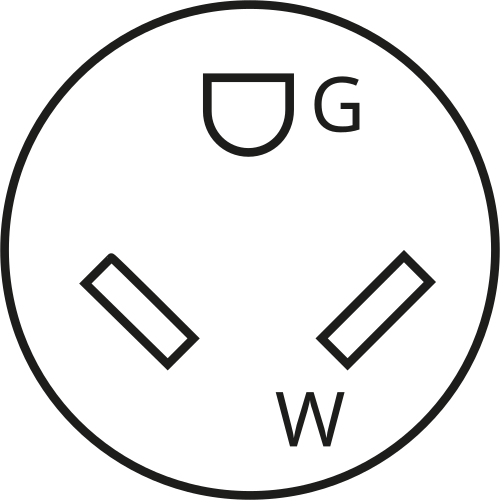

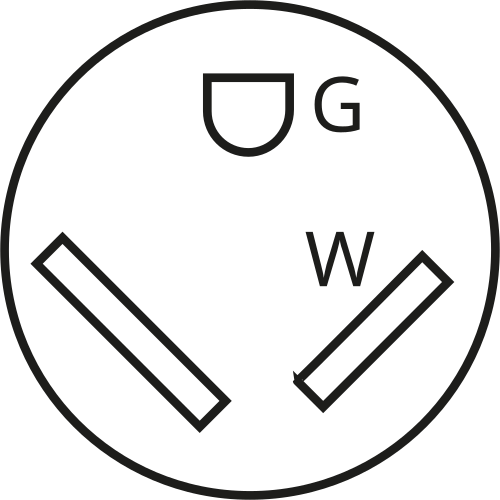

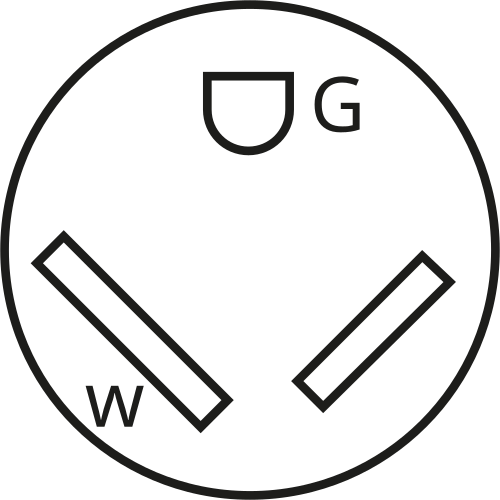

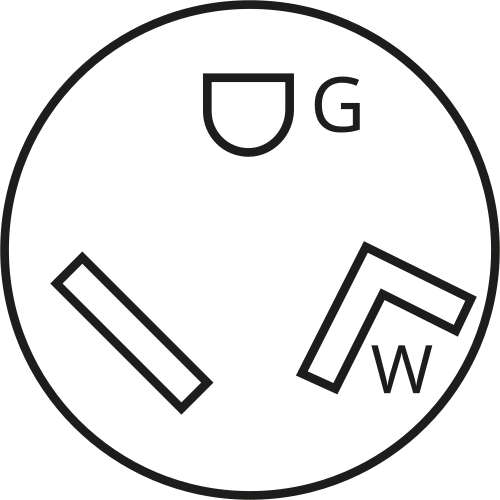

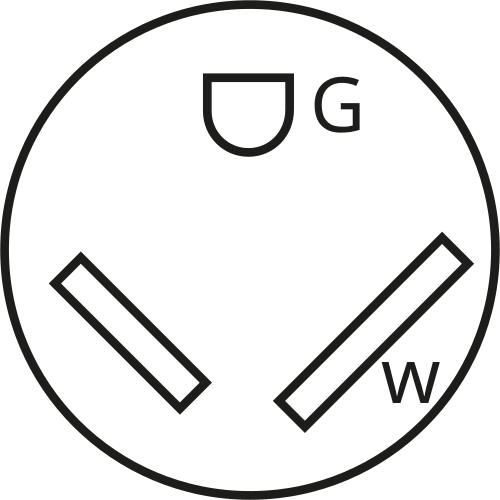

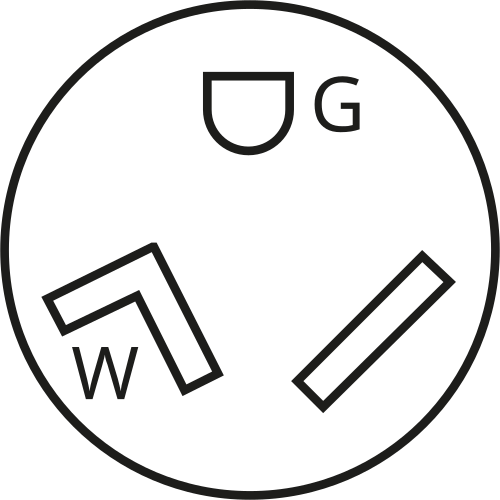

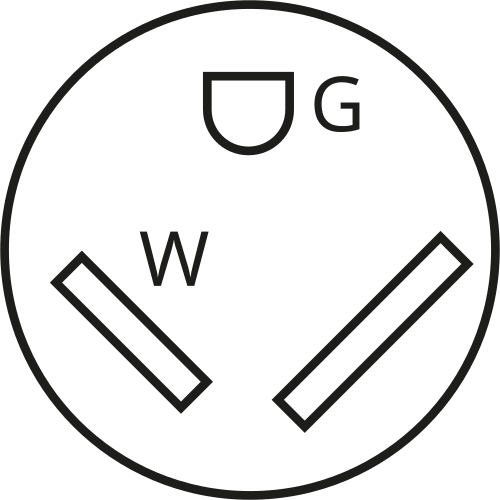

أجهزة NEMA 7 عبارة عن موصلات ثلاثية الأسلاك/الأطراف (حار، محايد، أرضي) مصنفة عند 277  فولت.  يحتوي قابس 7-15 ذو التيار 15 أمبير على دبابيس حاملة للتيار على شكل قدم الغراب، كما هو الحال في قابس النوع الأول، ولكن مع دبوس أرضي على شكل حرف U. يتميز الإصدار 7-20 بدبوس خط/حار أكبر. أما الإصدار 7-30 فهو موصل ذو قطر أكبر، مع دبوس محايد على شكل حرف L، بينما يتميز الإصدار 7-50 بدبوس محايد أكبر مقارنةً بالطرف الحار.

تُحدد مواصفات أجهزة NEMA 8 لأجهزة التأريض ثلاثية الأسلاك ثنائية القطب بجهد 480 فولت. ووفقًا لـ NEMA، فإن هذا "مخصص للتكوينات المستقبلية"، لذا لا توجد تصاميم لهذه السلسلة ولم يتم تصنيع أي أجهزة منها.

تُحدد مواصفات أجهزة NEMA 9 لأجهزة التأريض ثلاثية الأسلاك ثنائية القطب بجهد 600 فولت. ووفقًا لـ NEMA، فإن هذا "مخصص للتكوينات المستقبلية"، لذا لا توجد تصاميم لهذه السلسلة ولم يتم تصنيع أي أجهزة منها.

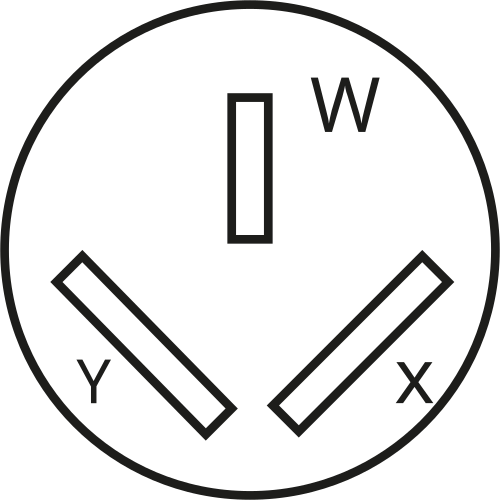

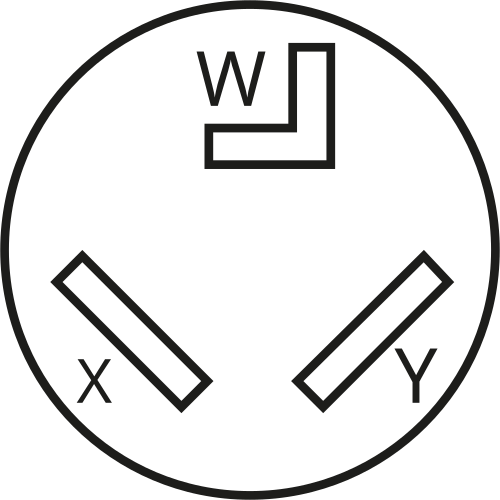

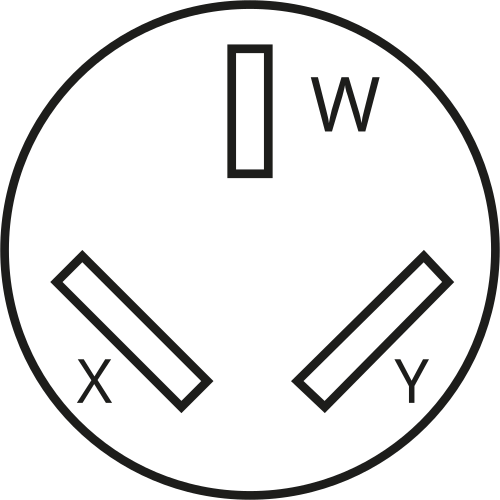

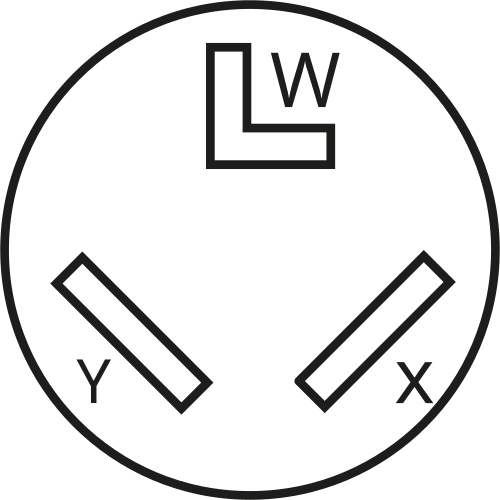

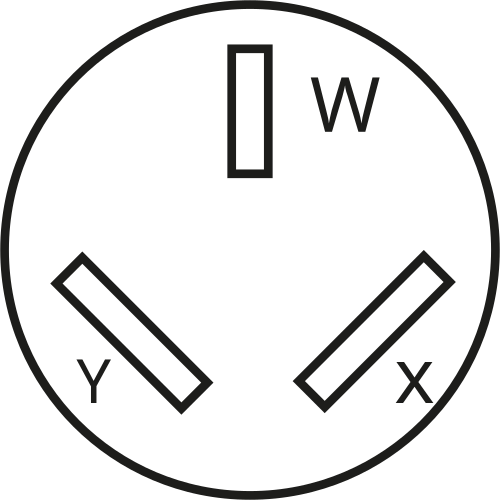

موصلات NEMA 10 هي نوع قديم كان شائع الاستخدام في الولايات المتحدة مع مجففات الملابس الكهربائية عالية الطاقة ، وأفران الطهي ، وغيرها من الأجهزة عالية الطاقة. وقد حلت موصلات NEMA 14-30R و-50R محلها في هذه التطبيقات. تُصنف موصلات NEMA 10 على أنها  موصلات غير مؤرضة بجهد 125/250 فولت (سلك ساخن - سلك ساخن - سلك محايد)، وقد صُممت للاستخدام بطريقة تُؤرض هيكل الجهاز بشكل غير مباشر إلى السلك المحايد، وهو ما كان شائعًا قبل إدراج شرط وجود تأريض أمان منفصل في قانون الكهرباء الوطني.

في الاستخدام الشائع، كانت المقابس من نوع 10-30 و10-50 تتطلب تأريضًا غير مباشر لهيكل الجهاز عبر سلك متصل بالسلك المحايد. وكان التشغيل الآمن يعتمد على توصيل السلك المحايد بدوره بتأريض النظام عند قاطع الدائرة أو صندوق المصهرات. في حال انقطاع السلك المحايد أو انفصاله أو زيادة مقاومته، قد يتعرض هيكل الجهاز لجهد كهربائي خطير. أما في الممارسة الحديثة، فيُشترط وجود سلك تأريض أمان منفصل، وظيفته الوحيدة هي تحويل الجهد غير الآمن، ولا يحمل تيارًا كبيرًا أثناء التشغيل العادي.

كان الاعتماد على السلك المحايد طريقة تأريض قانونية لأجهزة الطهي الكهربائية ومجففات الملابس، بموجب قانون الكهرباء الوطني من عام 1947 إلى عام 1993 (حُظر في إصدار عام 1996). ولأن بعض مكونات مجففات وأجهزة الطهي في أمريكا الشمالية (مثل المؤقتات والإضاءة والمراوح وغيرها) تعمل بجهد 120  فولت، فإن هذا يعني أن السلك المحايد المستخدم بشكل غير مباشر للتأريض سيحمل تيارًا كهربائيًا أيضًا، حتى في حالة عدم وجود عطل. ورغم أن هذا يتعارض مع ممارسات التأريض الحديثة، إلا أن هذه التركيبات القديمة لا تزال شائعة في المنازل القديمة في الولايات المتحدة. ^{[ 23 ]}

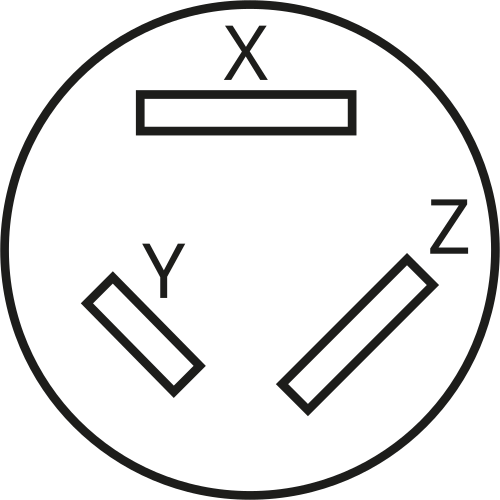

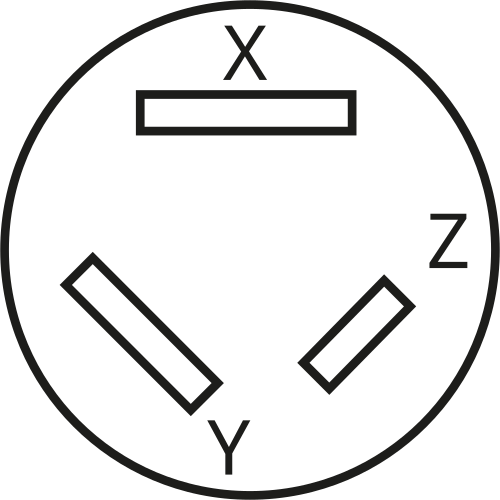

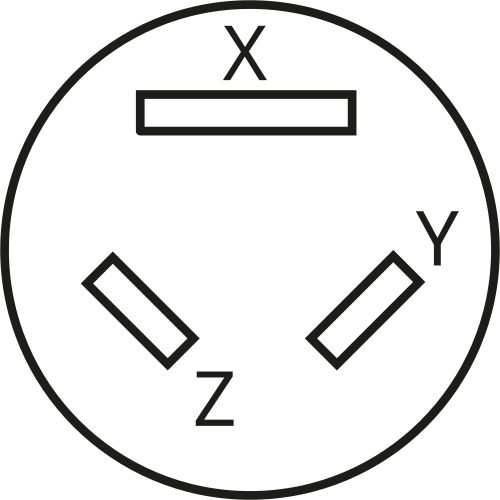

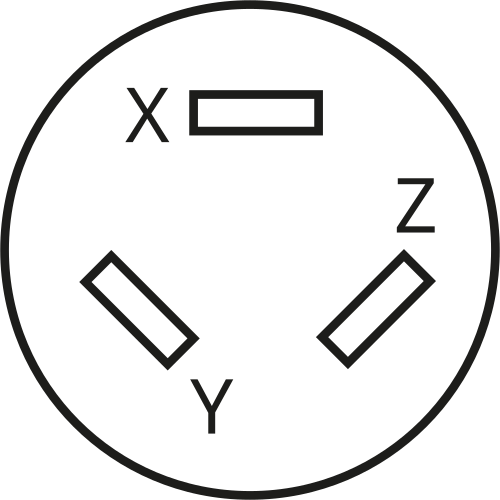

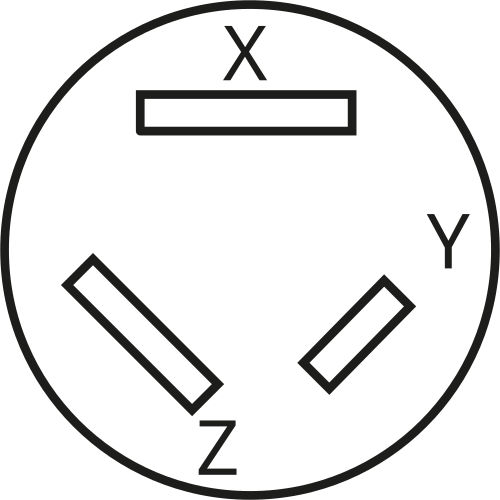

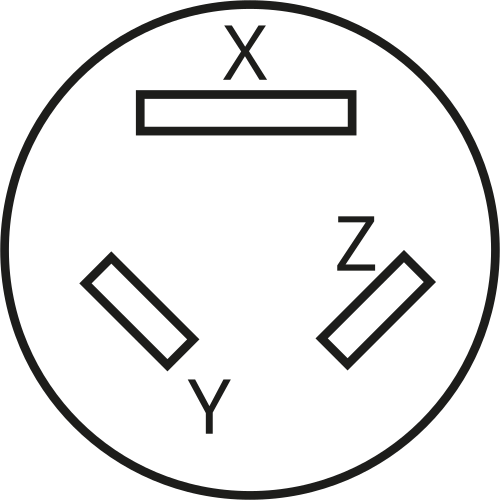

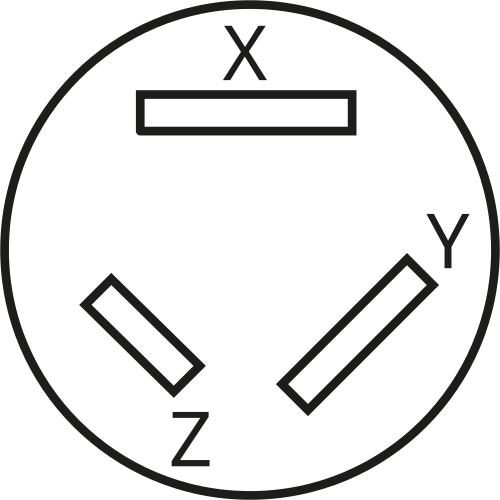

أجهزة سلسلة NEMA 11 هي أجهزة ثلاثية الأسلاك وثلاثية الأقطاب وغير مؤرضة لتصميمات 250 فولت ثلاثية الطور، ويتم تحديد أجزاء المعدات بواسطة NEMA لأجهزة 20 أمبير (11-20) و30 أمبير (11-30) و50 أمبير (11-50).

أجهزة سلسلة NEMA 12 هي أجهزة ثلاثية الأسلاك وثلاثية الأقطاب وغير مؤرضة، مصممة للمعدات ثلاثية الطور بجهد 480 فولت. ووفقًا لـ NEMA، فإن هذا التصنيف "مخصص للتكوينات المستقبلية"، لذا لا توجد تصاميم لهذه السلسلة ولم يتم تصنيع أي أجهزة منها.

أجهزة سلسلة NEMA 13 هي أجهزة ثلاثية الأسلاك وثلاثية الأقطاب وغير مؤرضة، مصممة للمعدات ثلاثية الطور بجهد 600 فولت. ووفقًا لـ NEMA، فإن هذا التصنيف "مخصص للتكوينات المستقبلية"، لذا لا توجد تصاميم لهذه السلسلة ولم يتم تصنيع أي أجهزة منها.

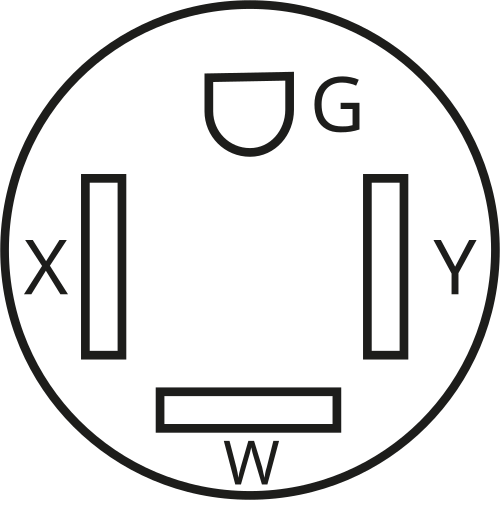

هذه المقابس والمآخذ عبارة عن أجهزة تأريض رباعية الأطراف (انظر مخطط المقابس أعلاه) (سلك ساخن - سلك ساخن - سلك محايد - سلك أرضي) متوفرة بقدرات تتراوح من 15 إلى 60  أمبير. يبلغ جهدها 250  فولت. من بين أجهزة NEMA 14 ذات الشفرات المستقيمة، يُستخدم النوعان 14-50 و14-30 بشكل شائع، ويمكن استخدام أي منهما لشحن المركبات الكهربائية منزليًا . يقتصر النوع 14-30 على 30 أمبير (24 أمبير مستمر) ويُستخدم بشكل أساسي في بعض مجففات الملابس الكهربائية وبعض مواقد الطهي الكهربائية. تُعد موصلات NEMA 14 بديلًا لموصلات NEMA 10 الأقدم المذكورة أعلاه، مع إضافة وصلة تأريض مخصصة.

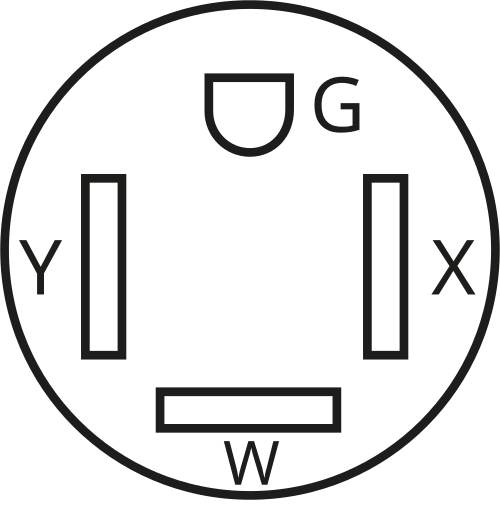

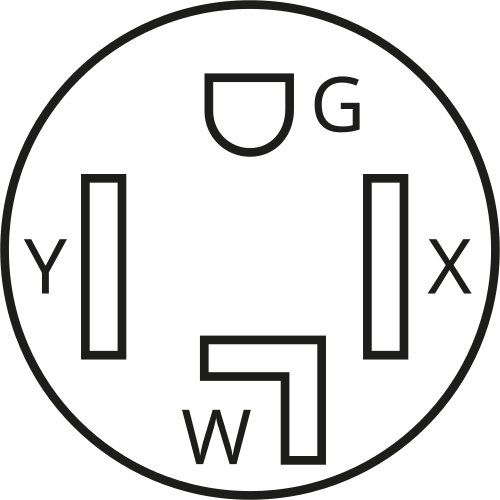

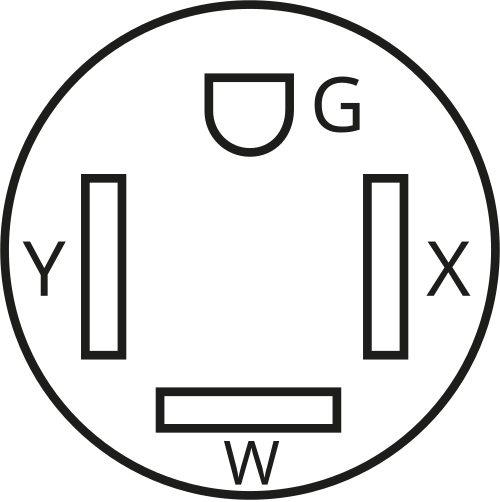

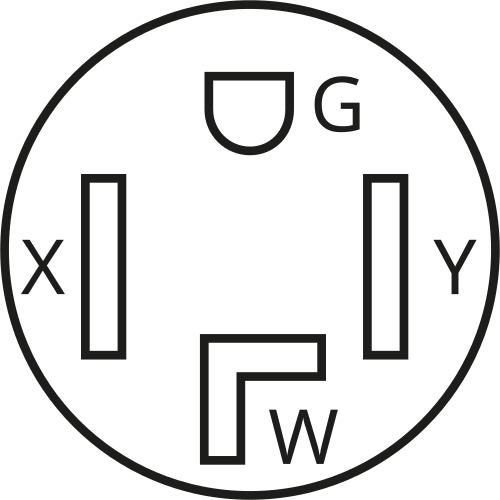

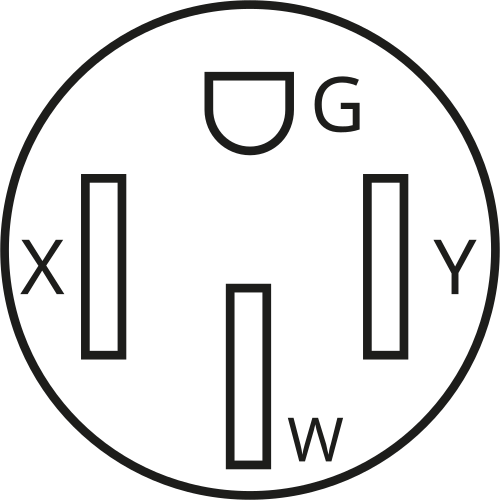

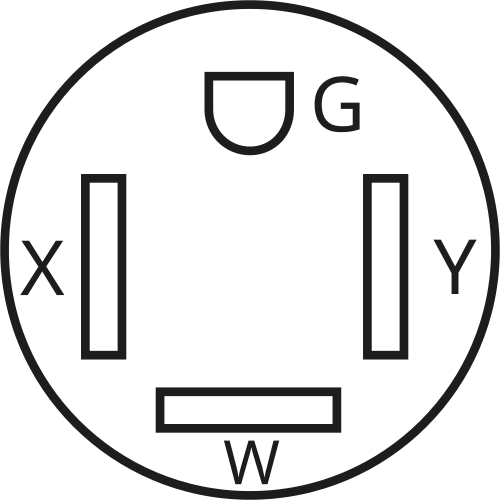

جميع أجهزة NEMA 14 مزودة بسلكين حارين، وسلك محايد، وسلك أرضي، مما يسمح بتوصيلها بجهد 120 و240  فولت عند استخدام مصدر طاقة أحادي الطور ، أو بجهد 120 و208  فولت عند استخدام مصدر طاقة ثلاثي الأطوار . يتميز موصل 14-30 بقدرة تيار 30  أمبير، وسلك محايد على شكل حرف L. أما موصل 14-50 فيتميز بقدرة تيار 50  أمبير، وسلك محايد مستقيم مصمم بحيث لا يتوافق مع موصلات 14-30.

تُستخدم أجهزة NEMA 14-50 بكثرة في مواقع التخييم المخصصة للمركبات الترفيهية ، حيث تُستخدم لتوصيل الطاقة الكهربائية الخارجية للمركبات الترفيهية الكبيرة . كما كان شائعًا في السابق توصيل المنازل المتنقلة بشبكة الكهرباء العامة عبر جهاز 14-50. وتشمل التطبيقات الحديثة شحن المركبات الكهربائية. ^{[ 24 ]} أما جهاز 6-50 فهو مقبس أصغر حجمًا يفتقر إلى سن رابع محايد، ويوفر حصريًا جهد 240 فولت، ويُستخدم أيضًا لأغراض محطات شحن المركبات الكهربائية . ^{[ 25 ]}

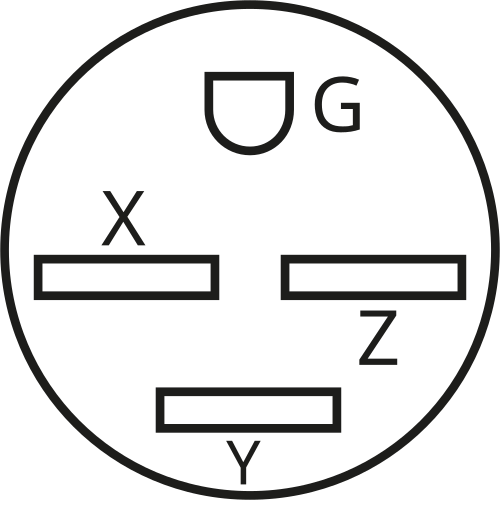

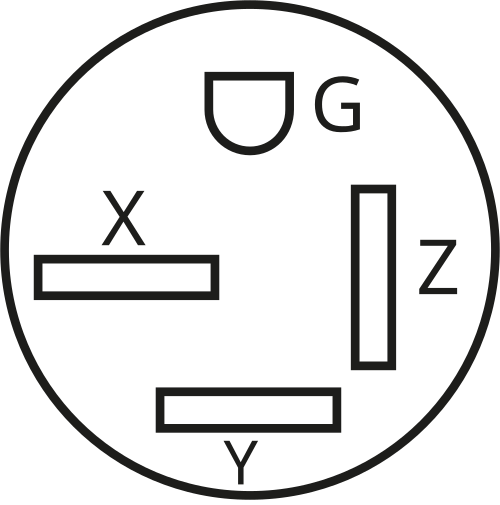

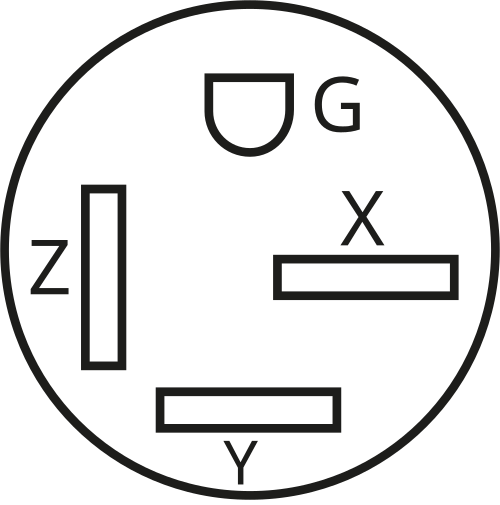

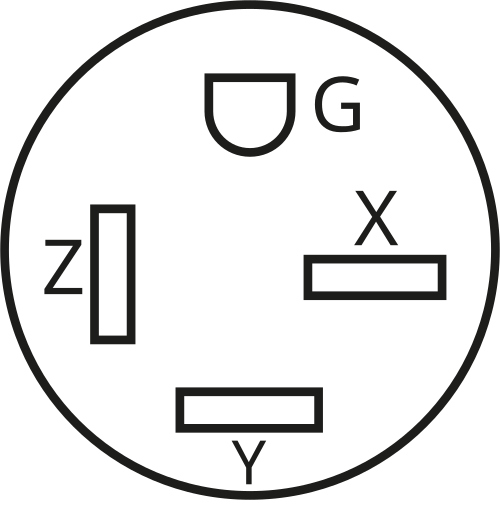

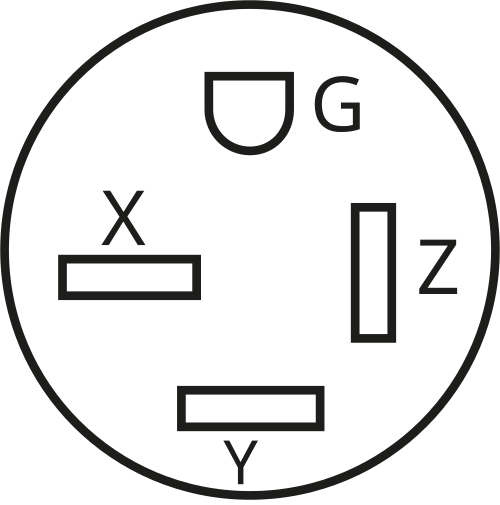

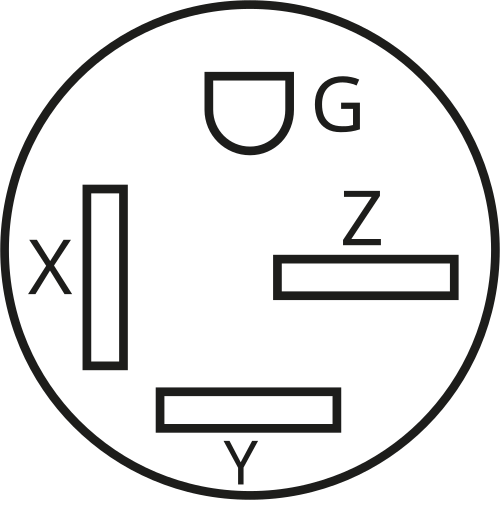

أجهزة سلسلة NEMA 15 عبارة عن موصلات ثلاثية الأقطاب مؤرضة (X، Y، Z، G) مصنفة حتى 250 فولت تيار متردد. وهي مصممة لدوائر دلتا ثلاثية الأطوار مع تأريض وبدون محايد. تحمل الشفرات المستقيمة جميعها أحد الأطوار الثلاثة. ^{[ 26 ]}

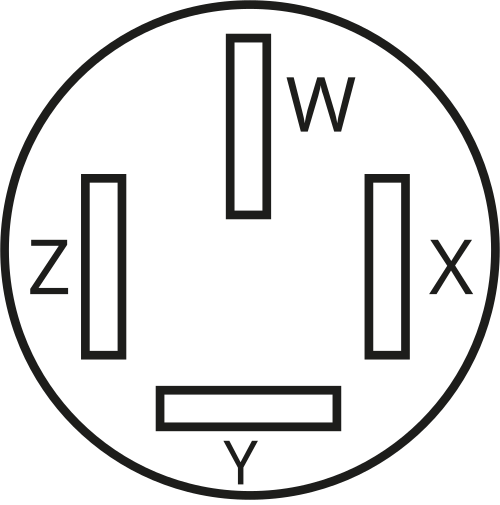

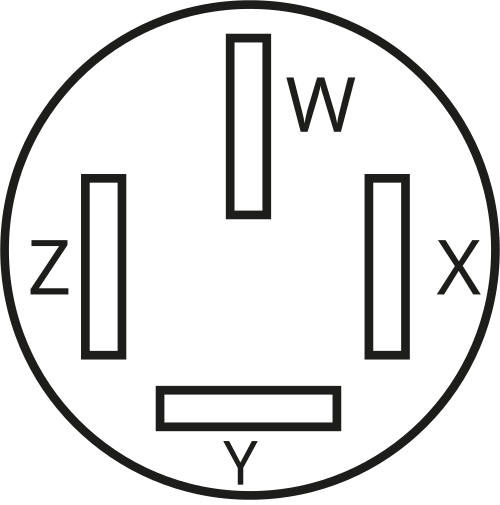

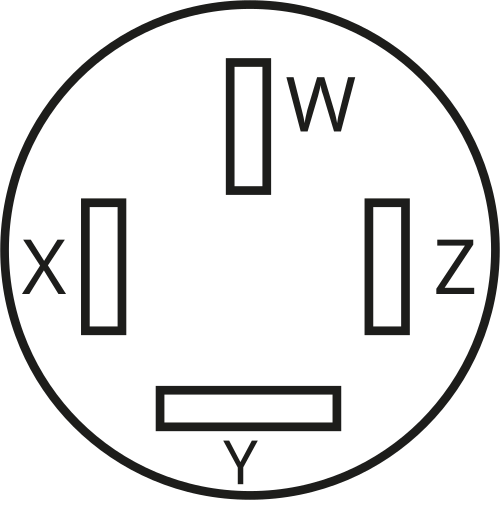

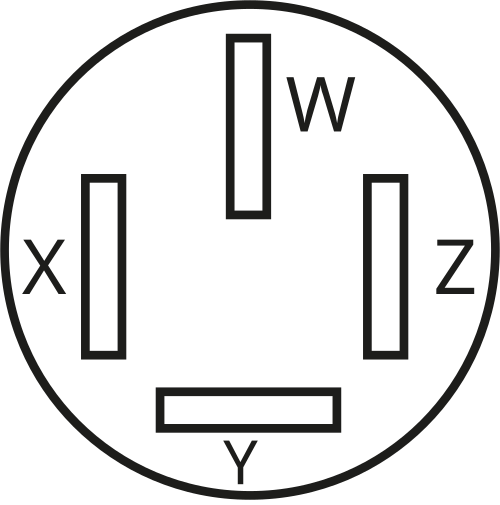

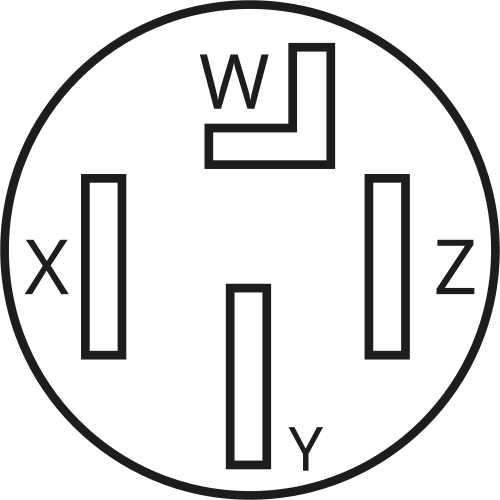

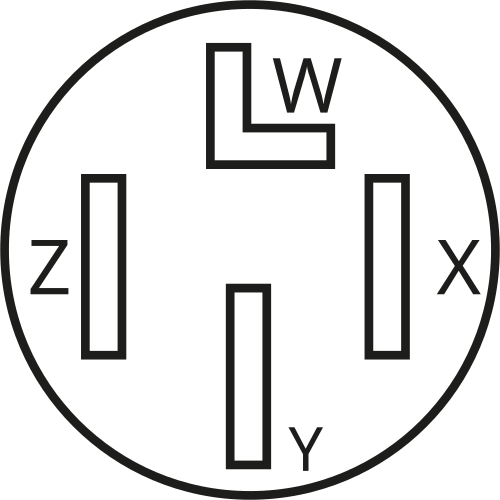

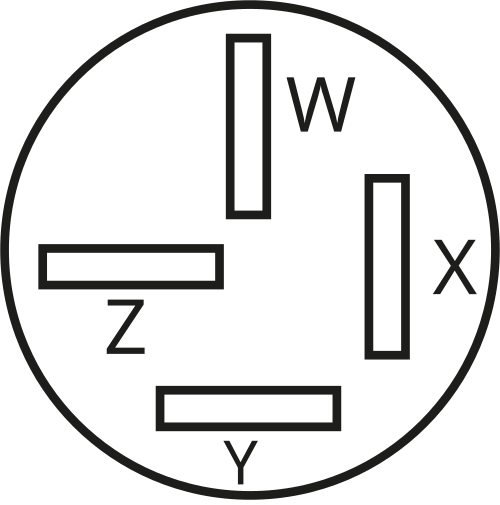

تُصنّف أجهزة سلسلة NEMA 18 للأجهزة ثلاثية الأقطاب ذات الأربعة أسلاك من نوع 208/120Y، والتي لا تحتاج إلى تأريض. كانت أجهزة NEMA 18 تُصنّع، وقد تستمر في الإنتاج، إلا أن توافرها سيكون محدودًا في عام 2025، وتُعتبر قديمة الطراز نظرًا لافتقارها إلى موصل تأريض، حيث يُعدّ NEMA L21 بديلًا مناسبًا لها عند 20 و30 أمبير. ^{[ 26 ]}

تُصنّف أجهزة سلسلة NEMA 20 لأجهزة 347/600Y ثلاثية الأقطاب، رباعية الأسلاك، وغير مؤرضة. ووفقًا لـ NEMA، فإن هذا التصنيف "مخصص للتكوينات المستقبلية"، لذا لا توجد تصاميم لهذه السلسلة ولم يتم تصنيع أي أجهزة منها.

تُستخدم أجهزة سلسلة NEMA 21 لأجهزة التأريض ثلاثية الأقطاب بالإضافة إلى سلك محايد، ذات خمسة أسلاك، لأنظمة التغذية ثلاثية الطور 120/208Y. ووفقًا لـ NEMA، فإن أجهزة NEMA 21 ذات الشفرات المستقيمة "محجوزة للتكوينات المستقبلية"، لذا لا توجد تصاميم لهذه السلسلة ولم يتم تصنيع أي أجهزة منها. مع ذلك، تتوفر أجهزة قفل من سلسلة NEMA L21 لأجهزة 20 و30 أمبير، وهي مُحددة ومتاحة لهذه التطبيقات.

تُستخدم أجهزة سلسلة NEMA 22 لأجهزة التأريض ثلاثية الأقطاب بالإضافة إلى سلك محايد، ذات خمسة أسلاك، والمخصصة لأنظمة التغذية ثلاثية الطور 277/480Y. ووفقًا لـ NEMA، فإن أجهزة NEMA 22 ذات الشفرات المستقيمة "محجوزة للتكوينات المستقبلية"، لذا لا توجد تصاميم لهذه السلسلة ولم يتم تصنيع أي أجهزة منها. مع ذلك، تتوفر أجهزة قفل من سلسلة NEMA L22 لأجهزة 20 و30 أمبير، وهي مُحددة ومتاحة لهذه التطبيقات.

تُستخدم أجهزة سلسلة NEMA 23 لأجهزة التأريض ثلاثية الأقطاب بالإضافة إلى سلك محايد، ذات خمسة أسلاك، والمخصصة لأنظمة التغذية ثلاثية الطور 347/600Y. ووفقًا لـ NEMA، فإن أجهزة NEMA 23 ذات الشفرات المستقيمة "محجوزة للتكوينات المستقبلية"، لذا لا توجد تصاميم لهذه السلسلة ولم يتم تصنيع أي أجهزة منها. مع ذلك، تتوفر أجهزة قفل من سلسلة NEMA L23 لأجهزة 20 و30 أمبير، وهي مُحددة ومتاحة لهذه التطبيقات.

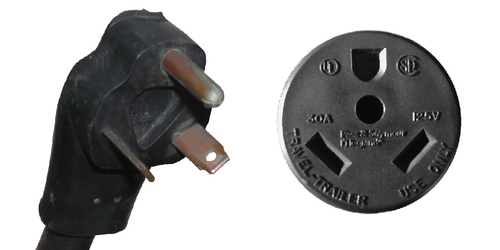

موصل NEMA TT-30 (حيث TT اختصار لـ Travel Trailer ) هو موصل قياسي للمركبات الترفيهية  بجهد 120 فولت وتيار 30  أمبير (سلك ساخن - سلك محايد - سلك أرضي)، ويُعرف أيضًا باسم RV 30. يتوفر مقبس TT-30R بشكل شائع في جميع مواقع التخييم تقريبًا في الولايات المتحدة وكندا، وتستخدم جميع المركبات الترفيهية المصنعة منذ سبعينيات القرن الماضي، باستثناء أكبرها حجمًا، هذا القابس للتوصيل بمصادر الطاقة.

قد يُشتبه أحيانًا في شكل هذا القابس مع موصل NEMA 10، المصمم للعمل بجهد 240  فولت، إلا أن NEMA TT-30 مصمم  للعمل بجهد 120 فولت. تكون شفرتا السلك الحي والسلك المحايد بزاوية 45 درجة عن الوضع الرأسي و90 درجة بالنسبة لبعضهما البعض، على عكس أجهزة NEMA 10 (حيث تكون الزاويتان 30 درجة و60 درجة على التوالي). كما أن هذا القابس أصغر قليلًا من NEMA 10 وأكبر من قوابس 5-15P العادية. دبوس التأريض دائري، مثل الموجود في أجهزة التأريض NEMA ذات الشفرات المستقيمة. وبالرجوع إلى الصورة، نجد أن اتجاهه مماثل لاتجاه قابس ومقبس NEMA 5، مع وجود الشفرة المحايدة في أسفل اليمين.

تتوفر محولات مزودة بقابس TT-30P من جهة ومقبس 5-15R أو 5-20R من الجهة الأخرى. عند فصل سلك الطاقة عن المركبة الترفيهية، يُستخدم عادةً محول L5-30P في طرف السلك المتصل بالمركبة.

تُستخدم موصلات "Midget Locking" من سلسلة ML في  تطبيقات 15 أمبير حيث لا يتناسب موصل القفل الأكبر حجمًا. ^{[ 30 ]}

• موصلات ML-1 ثنائية القطب، بدون تأريض، مصنفة لجهد 125  فولت.
• موصلات ML-2 ثنائية القطب مع أرضي، مصنفة لجهد 125  فولت.
• موصلات ML-3 مخصصة للأقطاب الثلاثة بدون أرضي (ساخن-محايد-ساخن) مصنفة لجهد 125/250  فولت.

موصلات سلسلة SS "من السفينة إلى الشاطئ" مخصصة  لتطبيقات الطاقة البحرية الشاطئية بقدرة 50 أمبير.

• موصلات SS1-50 ثنائية القطب مع أرضي، مصنفة لجهد 125  فولت.
• موصلات SS2-50 هي موصلات ثلاثية الأقطاب مع أرضي (ساخن-محايد-ساخن) مصنفة لجهد 125/250  فولت.

أجهزة سلسلة NEMA L1 هي أجهزة أحادية القطب بالإضافة إلى سلك محايد، ثنائية الأسلاك، وغير مؤرضة، تعمل بجهد 125 فولت أحادي الطور. وتتوفر تصاميم وأجهزة بقدرة 15 أمبير (L1-15).

أجهزة سلسلة NEMA L2 هي أجهزة ثنائية القطب، ثنائية الأسلاك، غير مؤرضة، تعمل بجهد 250 فولت أحادي الطور. وتتوفر تصاميم وأجهزة لأجهزة 20 أمبير (L2-20).

كان من المفترض أن تكون هذه الأجهزة مخصصة لأجهزة 277 و 600 فولت ثنائية القطب وثنائية الأسلاك غير المؤرضة المشابهة لعائلات NEMA 3 و 4 ذات الشفرات المستقيمة، ولكن لم يتم تحديدها من قبل NEMA.

موصلات NEMA L5 هي سلسلة من الموصلات ثنائية القطب مع قفل أرضي، مصممة للعمل بجهد 125  فولت. تُستخدم مقابس L5-30R بكثرة في المراسي لتزويد القوارب الراسية بالطاقة. كما توجد في بعض المركبات الترفيهية لتوصيلها بمصدر الطاقة الخارجي. المركبات الترفيهية في الولايات المتحدة مُجهزة للعمل بجهد 120  فولت 30  أمبير أو 240  فولت 50  أمبير، وتستخدم سلكًا للتوصيل بمقبس في موقع التخييم، عادةً ما يكون مثبتًا على قاعدة طاقة مزودة بمقبس واحد أو أكثر، يوفر كل منها جهد 120  فولت 30  أمبير (TT30R)، أو 240  فولت 50  أمبير (14-50R)، أو 120  فولت 15/20  أمبير (5-20R). تُستخدم مقابس قفل مناسبة للجهد والتيار في طرف السلك المتصل بالمركبة الترفيهية، بالإضافة إلى مقابس غير قابلة للقفل في الطرف المتصل بقاعدة الطاقة.

تُصنّف موصلات NEMA L6 لتحمّل جهد أقصى يبلغ 250 فولت. وهي مُخصصة للدوائر الكهربائية ثنائية الأقطاب، ثلاثية الأسلاك، ذات خط-خط-أرضي (أو ساخن-ساخن-أرضي) بجهد تغذية اسمي يبلغ 208 أو 240 فولت، وذلك حسب تكوين الطور. ولا يوفر موصل L6 وصلة محايدة.

توفر موصلات L6-20 تيارًا أقصى قدره 20 أمبير، وهي شائعة الاستخدام في وحدات توزيع الطاقة (PDUs) المستخدمة في قطاع تكنولوجيا المعلومات. غالبًا ما توجد هذه الموصلات في غرف الخوادم ومراكز البيانات، حيث تُستخدم لتزويد معدات مثل الخوادم وأنظمة النسخ الاحتياطي ووحدات UPS بالطاقة .

توفر موصلات L6-30 تيارًا أقصى قدره 30 أمبير، وتُستخدم عادةً في قطاعات الصناعات الثقيلة. على سبيل المثال، في آلات اللحام وغيرها من آلات التصنيع التي تُستخدم فيها المعدات الصناعية أو الأدوات الكهربائية الكبيرة بشكل شائع.

موصلات NEMA L7 هي موصلات ثنائية القطب وأرضية مصنفة لجهد 277  فولت. عادة ما توجد هذه الموصلات في دوائر الإضاءة التجارية أو الصناعية، وخاصة حيث تكون مصابيح هاليد المعدنية شائعة.

موصلات NEMA L8 هي موصلات ثنائية القطب وأرضية مصنفة لجهد 480  فولت. وهي مخصصة لدوائر ثلاثية الأسلاك ساخنة-ساخنة-أرضية.

موصلات NEMA L9 هي موصلات ثنائية القطب وأرضية مصنفة لجهد 600  فولت. وهي مخصصة لدوائر ثلاثية الأسلاك ساخنة-ساخنة-أرضية.

أجهزة سلسلة NEMA L10 هي أجهزة ثنائية القطب بالإضافة إلى سلك محايد، بثلاثة أسلاك، وغير مؤرضة، تعمل بجهد 125/250 فولت أحادي الطور. وقد تم إيقاف استخدامها لعدم وجود تأريض، إلا أن أجهزة L10-20 وL10-30 معتمدة من قبل NEMA ومتوفرة تجارياً.

أجهزة سلسلة NEMA L11 هي أجهزة ثلاثية الأقطاب وثلاثية الأسلاك وغير مؤرضة، مصممة للأجهزة ثلاثية الطور بجهد 250 فولت. تتوفر تصاميم لأجهزة بقدرة 15 أمبير (L11-15) و20 أمبير (L11-20) و30 أمبير (L11-30)، وكانت أجهزة L11-20 وL11-30 متوفرة تجاريًا من شركة مصنعة واحدة على الأقل (Bryant Electric).

أجهزة سلسلة NEMA L12 هي أجهزة ثلاثية الأقطاب وثلاثية الأسلاك وغير مؤرضة، مصممة للأجهزة ثلاثية الطور بجهد 480 فولت. تتوفر تصاميم لأجهزة 20 أمبير (L12-20) و30 أمبير (L12-30)، وكانت أجهزة L12-20 وL12-30 متوفرة تجاريًا من شركة مصنعة واحدة على الأقل (Bryant Electric).

أجهزة سلسلة NEMA L13 هي أجهزة ثلاثية الأقطاب وثلاثية الأسلاك وغير مؤرضة، مصممة للأجهزة ثلاثية الطور بجهد 600 فولت. توجد تصاميم لأجهزة 30 أمبير (L13-30)، وكانت أجهزة L13-30 متوفرة تجاريًا من شركة مصنعة واحدة على الأقل (براينت إلكتريك).

موصلات NEMA L14 هي موصلات ثلاثية الأقطاب وأرضية مصنفة لـ 125/250 فولت تيار متردد مخصصة لدوائر ثلاثية الأقطاب ورباعية الأسلاك (طور منفصل) ساخنة-ساخنة-محايدة-أرضية بجهد إمداد اسمي 240 فولت تيار متردد طور-طور و120 فولت تيار متردد طور-محايد.

تُعد هذه الموصلات شائعة في مولدات الطاقة الاحتياطية المنزلية، وفي رفوف مكبرات الصوت في أنظمة الصوت الكبيرة.

موصلات NEMA L15 هي موصلات ثلاثية الأقطاب مع تأريض، مصنفة لجهد 250 فولت تيار متردد. وهي مخصصة للدوائر ثلاثية الطور.

موصلات NEMA L16 هي موصلات ثلاثية الأقطاب مع تأريض، مصنفة لجهد 480 فولت تيار متردد. وهي مخصصة للدوائر ثلاثية الطور.

موصلات NEMA L17 هي موصلات ثلاثية الأقطاب مع تأريض، مصنفة لجهد 600 فولت تيار متردد. وهي مخصصة للدوائر ثلاثية الطور.

موصلات NEMA L18 هي موصلات رباعية الأقطاب بدون تأريض، مصنفة للعمل بجهد 120/208 فولت تيار متردد. وهي مخصصة لدوائر التيار المتردد ثلاثية الأطوار من نوع واي.

أجهزة سلسلة NEMA L19 هي أجهزة ثلاثية الأقطاب، رباعية الأسلاك، وغير مؤرضة، مصممة للأجهزة ثلاثية الطور بجهد 277/480 فولت. تتوفر تصاميم لأجهزة 20 أمبير (L19-20) و30 أمبير (L19-30)، وكانت أجهزة L19-20 وL19-30 متوفرة تجاريًا من شركة مصنعة واحدة على الأقل (Bryant Electric).

أجهزة سلسلة NEMA L20 هي أجهزة ثلاثية الأقطاب، رباعية الأسلاك، وغير مؤرضة، مصممة للأجهزة ثلاثية الطور بجهد 347/600 فولت. تتوفر تصاميم لأجهزة 20 أمبير (L12-20) و30 أمبير (L20-30)، وكانت أجهزة L20-20 وL20-30 متوفرة تجاريًا من شركة مصنعة واحدة على الأقل (Bryant Electric).

موصلات NEMA L21 هي موصلات رباعية الأقطاب  مع سلك أرضي، مصممة للعمل بجهد 120/208 فولت. وهي مخصصة لدوائر ثلاثية الطور من نوع واي، مع وجود سلك محايد وسلك أرضي. يمثل الدبوس الأوسط السلك الأرضي، بينما يمثل الطرف ذو الزاوية القائمة السلك المحايد. تُستخدم هذه الموصلات بكثرة في توزيع الطاقة في الفعاليات الحية. تستخدم العديد من شركات إنتاج الفعاليات موزعات طاقة مزودة بموصلات كاملوك لكابلات التغذية، بالإضافة إلى 12 موصلًا أو أكثر من نوع L21-30، حيث يمكن فصل كل موصل إلى ثلاث  دوائر كهربائية فردية بجهد 120 فولت باستخدام صندوق توصيل.

موصلات NEMA L22 هي موصلات رباعية الأقطاب مع سلك أرضي، مصممة للعمل بجهد 277/480  فولت. وهي مخصصة لدوائر ثلاثية الأطوار ذات توصيل نجمي (على شكل حرف Y) مع وجود سلك محايد وسلك أرضي. الدبوس الأوسط هو سلك أرضي، والشفرة ذات الزاوية القائمة على اللسان هي السلك المحايد.

موصلات NEMA L23 هي موصلات رباعية الأقطاب مع سلك أرضي، مصممة للعمل بجهد 347/600  فولت. وهي مخصصة لدوائر ثلاثية الأطوار ذات توصيل نجمي (على شكل حرف Y) مع وجود سلك محايد وسلك أرضي. الدبوس الأوسط هو سلك أرضي، والشفرة ذات الزاوية القائمة على اللسان هي السلك المحايد.

موصلات NEMA L24 هي موصلات ثنائية القطب وأرضية مصنفة لجهد 347  فولت. وهي مشابهة لمواصفات L5 (125  فولت) و L7 (277  فولت)، وتحتوي على سلكين غير أرضيين أحدهما محايد.

موصلات NEMA L25 ثنائية القطب مع سلك أرضي، مصممة للعمل بجهد 240  فولت. وهي مشابهة لمواصفات L5 (125  فولت)، وL7 (277  فولت)، وL24 (347  فولت)، حيث تحتوي على سلكين غير أرضيين، أحدهما سلك محايد. على عكس موصل NEMA L6 الذي يتكون عادةً من سلكين ساخنين وسلك أرضي، يُتوقع أن يتكون موصل NEMA L25 من سلك ساخن، وسلك محايد، وسلك أرضي. التكوين الموصى به للاستخدام في مجال تكنولوجيا المعلومات هو L25-30، والذي يُستخدم في دوائر فرعية لمعدات فردية، ولا يمكن استبداله بأي تكوين آخر من NEMA. ^{[ 31 ]}

تم ابتكار معياري NEMA L25 وL26 استجابةً لرغبة المنشآت الكبيرة في مجال تكنولوجيا المعلومات بتشغيل معداتها بجهد 240  فولت بين الخط والحيادي (240/415 فولت ثلاثي الأطوار)، على غرار المعايير الأوروبية الشائعة. وبينما يشترط القانون حماية جهد التغذية بين الخطوط بقاطع دائرة ثنائي القطب، فإن جهد التغذية بين الخط والحيادي لا يتطلب سوى قاطع دائرة أحادي القطب.

موصلات NEMA L26 هي موصلات رباعية الأقطاب مع سلك أرضي، مصممة للعمل بجهد 240/415  فولت. وهي مخصصة لدوائر ثلاثية الأطوار ذات توصيل نجمي (Wye) مع وجود سلك محايد وسلك أرضي. يمثل الدبوس الأوسط السلك الأرضي، بينما يمثل الطرف ذو الزاوية القائمة على اللسان السلك المحايد. التكوين الموصى به للاستخدام في تكنولوجيا المعلومات هو L25-30، ولا يمكن استبداله بأي تكوين آخر من NEMA. ^{[ 32 ]}

تُعدّ هذه الإصدارات من مقابس 5-15R أو 5-20R أجهزةً تعمل بالتيار المتبقي ، وتحتوي على زرّي "اختبار" و"إعادة ضبط" (وأحيانًا مؤشر ضوئي قد يكون مضاءً أو مطفأً بشكل طبيعي حسب تصميم الشركة المصنّعة). في الولايات المتحدة وكندا، يُشترط توفير حماية GFCI للمقابس في العديد من الأماكن التي قد تكون رطبة، بما في ذلك المقابس الخارجية والحمامات وبعض الأماكن في المطابخ والأقبية والمساحات الضيقة. تُعدّ هذه طريقةً فعّالةً لتوفير هذه الحماية في المقبس نفسه. ^{[ 34 ]}

تعمل أجهزة السلامة هذه عن طريق مقارنة التيارات المتدفقة في الموصلات الحية والمحايدة، وتفصل الدائرة إذا تجاوز الفرق بينهما 4 إلى 6 مللي أمبير . غالبًا ما يكون تركيب مقبس واحد أرخص أو أكثر ملاءمة من توفير حماية قاطع التيار الأرضي (GFCI) عند لوحة قواطع الدائرة. إضافةً إلى ذلك، يمكن ملاحظة تعطل مقبس GFCI وإعادة ضبطه بسهولة أكبر، مقارنةً بتعطل قاطع GFCI موجود في لوحة قواطع دائرة بعيدة عن مكان الاستخدام.

كغيرها من أجهزة قطع التيار الكهربائي، يمكن توصيل مقبس GFCI اختيارياً لتغذية منافذ إضافية متصلة به. يضمن تركيب مقبس GFCI واحد بشكل صحيح في الدائرة الكهربائية حماية جميع المقابس والمصابيح والمفاتيح والأسلاك المتصلة بها. يُتيح ذلك تحديثات فعّالة من حيث التكلفة للتركيبات القديمة التي كانت فيها الدوائر الفرعية متصلة بشكل متسلسل بين المناطق الرطبة والجافة. يمكن تركيب مقبس GFCI داخل المنزل حيث يكون محميًا من الرطوبة والتآكل، مع توفير الحماية في الوقت نفسه لمقبس خارجي موصول به.

يوصى أيضاً باستخدام قواطع التيار الأرضي (GFCIs) لمنافذ الأدوات الكهربائية وأي أماكن قد يقوم الأطفال بإدخال أجسام موصلة في المقابس فيها. ^{[ 34 ]}

ابتداءً من قانون الكهرباء الوطني لعام 2008 ^{[ 35 ]} وقانون الكهرباء الكندي لعام 2009 ^{[ 36 ]،} أصبح من الإلزامي تركيب مقابس كهربائية مقاومة للعبث، مصممة للحد من مخاطر الصدمات الكهربائية على الأطفال، في جميع أجزاء المساكن الجديدة أو المُجددة تقريبًا. ووفقًا لإحصاءات الجمعية الوطنية للحماية من الحرائق (NFPA) ، فإن هذا التعديل في القانون لا يُضيف سوى 40 دولارًا أمريكيًا إلى تكلفة بناء منزل متوسط ​​يحتوي على 75 مقبسًا كهربائيًا في الولايات المتحدة.

يقلل هذا الإجراء الوقائي من مخاطر الصعق الكهربائي على الطفل الذي يحاول إدخال جسم موصل واحد في المقبس. عند إدخال قابس كهربائي عادي ثنائي الشفرات، يتم الضغط في آنٍ واحد على جانبي المقبس لفتح مصراع داخلي زنبركي، بينما يفشل الجسم الغريب في ذلك، وبالتالي لا يمكنه ملامسة الموصلات الكهربائية الحية. ^{[ 37 ]} ومع ذلك، لا يزال من الممكن تعطيل الجهاز بإدخال جسمين في الوقت نفسه. على الرغم من نقاط ضعفه، يُعد المقبس المقاوم للعبث أفضل من أغطية المقابس البلاستيكية الواقية التي يجب تركيبها بشكل فردي على كل مقبس (والتي تُشكل خطر الاختناق عند إزالتها)، ومن الأغطية المنزلقة التي يتعلم الأطفال فتحها بسهولة. ^{[ 35 ]}

تم تحديث قانون الكهرباء الوطني لعام 2014 ليتناول استخدام مقابس قاطع دائرة الحماية من القوس الكهربائي (AFCI) المزودة بدائرة فرعية للمخرج (OBC) كبديل لقواطع الدائرة التقليدية عند استخدامها في التعديلات أو التمديدات أو استبدال المقابس أو في الإنشاءات الجديدة. تقلل مقابس AFCI من المخاطر المرتبطة بحالات القوس الكهربائي الخطرة المحتملة (الأقواس المتوازية والأقواس المتسلسلة)، وذلك عن طريق قطع التيار الكهربائي عن الأجهزة التي قد يحدث بها قوس كهربائي (مثل سلك جهاز تالف) والتي قد لا تسحب تيارًا كافيًا لفصل جهاز الحماية الرئيسي للدائرة.

يُلزم قانون البناء لعام ٢٠١٤ بتوفير حماية من القوس الكهربائي (AFCI) في غرف المعيشة، وغرف الطعام، وغرف الجلوس، والمطابخ، والصالات، والمكتبات، وغرف المعيشة الصغيرة، وغرف النوم، وغرف الغسيل، وغرف التشمس، وغرف الترفيه، والخزائن، والممرات، أو ما شابهها من الغرف في المنازل. كما يُشترط وجودها في وحدات السكن الجامعي. تشبه مقابس AFCI مقابس GFCI في احتوائها على زرّي "اختبار" و"إعادة ضبط" على واجهتها لإجراء اختبارات موضعية. وهذا يُغني صاحب المنزل عن الذهاب إلى لوحة القواطع في حال تعطل الجهاز. على عكس قواطع AFCI، يمكن استخدام مقابس AFCI مع أي نظام أسلاك، بغض النظر عن اللوحة. عند تركيبها كأول مقبس في دائرة فرعية، توفر مقابس AFCI حماية من القوس الكهربائي التسلسلي للدائرة الفرعية بأكملها. كما توفر حماية من القوس الكهربائي المتوازي للدائرة الفرعية التي تليها.

صُممت أجهزة الحماية من ارتفاع التيار للحد من الارتفاعات المفاجئة في الطاقة الناتجة عن تغيرات الجهد والتشويش الكهربائي على خط إمداد الطاقة، والتي قد تُلحق الضرر بالأجهزة الإلكترونية الحساسة مثل أجهزة التلفاز والحواسيب والأجهزة المنزلية الذكية. وهي متوفرة لتطبيقات 120  فولت، 15/20  أمبير، بأشكال مختلفة مثل المقابس الواقية من ارتفاع التيار بتكوينات أحادية، وثنائية، ورباعية، وسداسية، بالإضافة إلى شرائط الطاقة الواقية من ارتفاع التيار . توفر هذه الأجهزة حماية فورية عند نقطة الاستخدام، وتُعد خط الدفاع الأخير في شبكة الحماية من ارتفاع التيار للمنزل بأكمله.

تسببت أسلاك الطاقة التالفة لأجهزة التكييف المحمولة في العديد من الحرائق الكهربائية، ونحو 350 حالة وفاة سنويًا. ولمعالجة هذه المشكلة، ينص قانون الكهرباء الوطني لعام 2017 (NEC) ^{[ 38 ]} على ضرورة احتواء كل جهاز تكييف محمول يُباع في الولايات المتحدة على قاطع تيار تسرب (LCDI) أو قاطع دائرة العطل الأرضي (GFCI) مدمج في سلك الطاقة . قد يكون هذا الجهاز جزءًا لا يتجزأ من قابس الطاقة، أو وحدة منفصلة على بُعد 30 سم (12 بوصة) منه. يحتوي جهاز الحماية على زري "اختبار" و"إعادة ضبط" على غلافه. يحتوي سلك LCDI على شبكة سلكية دقيقة تحيط بالموصلات، ودائرة كهربائية لكشف تسرب التيار من الموصلات إلى الشبكة، وهو ما يحدث في حال تلف السلك أو اهترائه. تكون المقابس من النوع NEMA 5-15 أو 5-20 أو 6-15 أو 6-20 أو 6-30، حسب تصميم جهاز التكييف، وعادةً ما تكون مصبوبة على السلك.

في عام ١٩٠٣، قدّم هارفي هوبل طلب براءة اختراع أمريكية رقم ٧٧٤٢٥٠ ، لمحول مقبس ومقبس مصباح كهربائي ، بالإضافة إلى مقبس مستقل. كان المحول يُثبّت في مقبس المصباح بواسطة برغي، تاركًا سطحًا مستويًا به فتحتان لتوصيل القابس بسهولة. تضمنت براءة الاختراع نفسها تصميمًا ثانيًا، لمقبس يُثبّت على الحائط، قادر على استقبال نفس القابس، وبذلك كان أول تصميم لمقبس ومقبس يُسجّل كبراءة اختراع في الولايات المتحدة. لاحقًا في عام ١٩٠٤، عدّل هوبل التصميم إلى شفرات مسطحة (وهو تصميم أُدرج لاحقًا في سلسلة NEMA 2)، وحصل على براءة الاختراع الأمريكية رقم ٧٧٤٢٥١. مُنحت كلتا براءتي الاختراع في نوفمبر ١٩٠٤ .

في عام ١٩١٠، عمل هوبل على تحسين تصميمه الشهير ذي الشفرات المسطحة، وحصل على براءة اختراع أمريكية رقم ١,٠٦٤,٨٣٣ في عام ١٩١٢. تميز التصميم الجديد بشفرات متوازية، وتصميم أكثر إحكامًا، وسهولة في التصنيع. وتم تحسين هذا التصميم مرة أخرى في عام ١٩١٥، حيث تم تقديم قابس مستقطب بموجب براءة الاختراع الأمريكية رقم ١,١٨٠,٦٤٨ . وهكذا وُلد قابس الشفرات المسطحة الذي تطور في السنوات اللاحقة ليصبح NEMA ١-١٥.

في عام ١٩٢٦، تأسست الرابطة الوطنية لمصنعي المعدات الكهربائية (NEMA) باندماج نادي الطاقة الكهربائية ورابطة مصنعي اللوازم الكهربائية ^{[ ٤٩ ]} ، ومثّلت شركات تصنيع المعدات الكهربائية على المستوى الوطني. وفرت NEMA منبرًا بين الشركات للتوصل إلى معايير موحدة، ولكن لم تبدأ NEMA بنشر معايير المقابس والمآخذ الكهربائية إلا في أربعينيات القرن العشرين، أي بعد فترة طويلة من المملكة المتحدة ^{[ ٥٠ ]} وفرنسا وألمانيا ^{[ ٥١ ]} . ولأن NEMA كانت منبرًا بين المصنعين وليست هيئة حكومية، كان لا بد من مناقشة أي قرار بدقة والاتفاق عليه من قبل أعضائها، مما أدى إلى إبطاء عملية التوحيد القياسي بشكل ملحوظ.
