غطاء قرع

كبسولة الإشعال ، أو كبسولة الإشعال ، أو آلية القفل بالكبسولة ، التي طُرحت في أوائل عشرينيات القرن التاسع عشر، هي نوع من أجهزة الإشعال بالكبسولة أحادية الاستخدام لأقفال الأسلحة النارية ذات التحميل الأمامي، مما يُمكّنها من إطلاق النار بكفاءة في جميع الظروف الجوية. ^{[ 1 ]} وقد أدى اختراعها إلى ظهور آلية القفل بالكبسولة أو نظام القفل بالكبسولة ، الذي يستخدم كبسولات الإشعال التي تُضرب بالمطرقة لإشعال شحنة البارود في البنادق والأسلحة النارية ذات آلية الكبسولة والكرة . أي سلاح ناري يستخدم آلية القفل بالكبسولة يُسمى بندقية كبسولة . أي بندقية طويلة مزودة بآلية قفل بالكبسولة وسبطانة محلزنة تُسمى بندقية كبسولة . أما مصطلح " الكبسولة والكرة" فيشير إلى الأسلحة النارية ذات آلية القفل بالكبسولة التي تُطلق رصاصة كروية واحدة بقطر تجويف السبطانة مع كل طلقة.

غطاء الإشعال عبارة عن أسطوانة صغيرة من النحاس أو النحاس الأصفر ذات طرف مغلق. يوجد داخل الطرف المغلق كمية صغيرة من مادة متفجرة حساسة للصدمات مثل فولمينات الزئبق (تم اكتشافها عام 1800؛ وكانت الصاعقة العملية الوحيدة المستخدمة من منتصف القرن التاسع عشر تقريبًا إلى أوائل القرن العشرين ^{[ 2 ]} ).

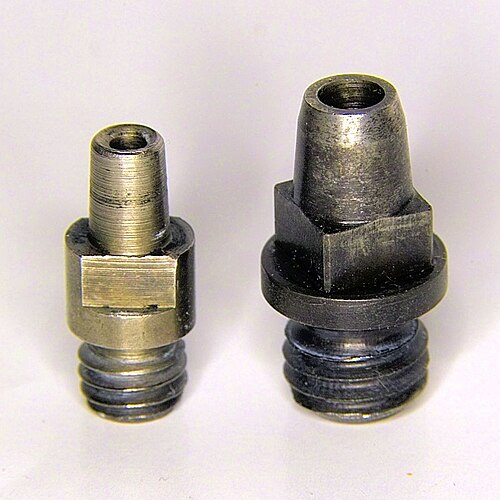

تتكون آلية الإشعال من مطرقة وصمام (يُشار إليه أحيانًا بالمخروط ) . يحتوي الصمام على قناة مجوفة تمتد إلى الجزء الخلفي من ماسورة البندقية، وتُوضع كبسولة الإشعال فوق فتحة الصمام. عند سحب الزناد، تُحرر المطرقة، فتضرب كبسولة الإشعال بالصمام (الذي يعمل كسندان ) ، فتسحقها وتُفجّر فولمينات الزئبق الموجودة بداخلها، مُطلقةً شرارات تنتقل عبر الصمام المجوف إلى داخل الماسورة وتُشعل شحنة البارود الرئيسية.

صُنعت كبسولات الإشعال بأحجام صغيرة للمسدسات وأحجام أكبر للبنادق والبنادق القديمة . ^{[ 1 ]}

استخدمت الأسلحة النارية القديمة آلية الإشعال بالصوان، حيث تصطدم قطعة من الصوان بصمام فولاذي ، مُنتجةً شرارات تُشعل وعاءً من البارود، وبالتالي تُطلق شحنة البارود الرئيسية للبندقية. حلت آلية الإشعال بالصوان محل أنظمة الإشعال القديمة مثل آلية الإشعال بالفتيل وآلية الإشعال بالعجلات ، إلا أن جميعها كانت عُرضةً للتعطل في الطقس الرطب.

اكتشف إدوارد تشارلز هوارد (1774-1816) مادة الفولمينات عام 1800. ^{[ 3 ] [ 4 ]} وحصل القس ألكسندر جون فورسيث من بيلهيلفي ، أبردينشاير، اسكتلندا ، على براءة اختراع اختراع كبسولة الإشعال باستخدام الفولمينات المكتشفة حديثًا عام 1807. ^{[ 1 ]} ابتكر فورسيث نظام الإشعال البدائي كحل لمشكلة فزع الطيور عند تصاعد الدخان من وعاء البارود في بندقيته ذات الإشعال بالصوان، مما كان يمنحها تحذيرًا كافيًا للهروب من الطلقة. ^{[ 1 ]} كان نظام الإشعال المبكر هذا يعمل بطريقة مشابهة تقريبًا لأسلحة الإشعال بالصوان، ويستخدم كبسولة إشعال مصنوعة من فولمينات الزئبق، وكلورات البوتاسيوم ، والكبريت، والفحم ، تُشعل بالارتجاج. ^{[ 5 ] [ 6 ]} أدى اختراعه لآلية إطلاق تعمل بفلمنيت إلى حرمان الطيور من نظام الإنذار المبكر لديها، وذلك بتجنب نفخة الدخان الأولية من وعاء البارود في البنادق ذات الصوان، بالإضافة إلى تقصير الفترة الزمنية بين سحب الزناد وخروج الطلقة من فوهة البندقية. حصل فورسيث على براءة اختراع نظام الإشعال "بزجاجة العطر" عام 1807. ومع ذلك، لم يتم تطوير نظام كبسولة الإشعال التقليدي إلا بعد انتهاء صلاحية براءات اختراع فورسيث. اخترع جوزيف مانتون نموذجًا أوليًا لكبسولة الإشعال عام 1814، يتألف من أنبوب نحاسي ينفجر عند سحقه. ^{[ 7 ]} تم تطوير هذا النموذج لاحقًا عام 1822 على يد الفنان الأمريكي جوشوا شو ، المولود في إنجلترا ، على شكل كوب نحاسي مملوء بالفلمنيت. ^{[ 8 ]}

كانت أولى بنادق الإشعال بالكبسولة المصممة خصيصًا لهذا الغرض بنادق صيد الطيور التي طلبها الرياضيون في إنجلترا خلال عصر الوصاية . وبفضل صغر حجم آلية الإشعال وموثوقيتها العالية مقارنةً بآلية الإشعال بالصوان، تمكن صانعو الأسلحة من تصنيع مسدسات وبنادق طويلة بماسورتين . تُعرف المسدسات اليدوية الأولى ذات الإشعال بالكبسولة، والتي تحتوي على ماسورتين أو أكثر وآلية قفل واحدة، باسم مسدسات الدوران أو المسدسات الدوارة ، نظرًا للحاجة إلى تدوير الماسورة الثانية يدويًا لمواءمتها مع المطرقة. ومع إضافة ماسورة ثالثة، وآلية تروس لتدوير الماسورات ميكانيكيًا أثناء تعشيق المطرقة، تطورت هذه المسدسات إلى مسدس "صندوق الفلفل" خلال ثلاثينيات القرن التاسع عشر. ^{[ 9 ]}

قدّم نظام الإشعال بالكبسولة العديد من التحسينات مقارنةً بنظام الإشعال بالصوان. فقد كان نظام الإشعال بالكبسولة أسهل وأسرع في التعبئة، وأكثر مقاومةً للظروف الجوية، وأكثر موثوقيةً بكثير من نظام الإشعال بالصوان. وقد تم تحويل العديد من أسلحة الإشعال بالصوان القديمة لاحقًا إلى نظام الإشعال بالكبسولة، للاستفادة من هذه الميزات. ^{[ 1 ]}

•
  تم تحويل قفل الثقاب الياباني إلى قفل الغطاء، ويرجع تاريخ الشريط النحاسي إلى Meiji 27 (明治二十七)، أي عام 1894
•
  زوج من مسدسات تويستر ذات آلية إغلاق بالكبسولة
•
  مسدس ذو آلية إطلاق معكوسة، عيار 9.5  ملم؛ صنعه صانع الأسلحة كوريفون، مورج ، عام 1854
•
  مسدس جون ويلكس بوث ذو الطلقة الواحدة الذي استخدمه لاغتيال أبراهام لينكولن

يُنسب الفضل أحيانًا (بشكل أساسي من قِبله) إلى جوشوا شو في تطوير أول كبسولة إشعال معدنية عام 1814، وهي كبسولة قابلة لإعادة الاستخدام مصنوعة من الحديد، ثم كبسولة من البيوتر للاستخدام لمرة واحدة عام 1815، وأخيرًا كبسولة من النحاس عام 1816. لا يوجد دليل مستقل على ذلك، إذ نُصح شو بأنه لا يستطيع الحصول على براءة اختراع بسبب سريان براءة اختراع ألكسندر فورسيث لاستخدامه الفولمينات لإشعال البنادق بين عامي 1807 و1821. يقول شو إنه لم يُطلع أحدًا على تفاصيل ابتكاره إلا على عدد قليل من شركائه (صانعي الأسلحة وغيرهم) الذين أقسموا على السرية ولم يُقدموا أي إفادات خطية لاحقًا. يبقى ادعاء شو بأنه المخترع محل جدل، إذ لم يُسجل براءة اختراع الفكرة إلا عام 1822، بعد انتقاله إلى أمريكا عام 1817. ووفقًا للويس وينانت، كان قرار الحكومة الأمريكية بمنح شو 25,000 دولار كتعويض عن استخدام الجيش لاختراعه خطأً. اعتقد الكونغرس أن براءة اختراع شو هي الأقدم في العالم، ومنحه مبلغًا كبيرًا من المال بناءً على هذا الاعتقاد. وقد أغفل المحققون براءتي اختراع فرنسيتين، بالإضافة إلى استخدام الفكرة سابقًا في بريطانيا.

أقدم براءة اختراع معروفة في العالم تذكر تحديدًا غطاءً إيقاعيًا وحلمة، مُنحت في فرنسا بتاريخ 29 يوليو 1818 لفرانسوا بريلا ، أي قبل أربع سنوات من براءة اختراع شو. اعتاد بريلا نسخ براءات الاختراع والاختراعات الإنجليزية، وطريقة التشغيل التي وصفها معيبة. ^{[ 10 ]} ثانيًا، مُنحت براءة اختراع فرنسية لغطاء إيقاعي وحلمة عام 1820 لديبوبير. مع ذلك، وقبل هاتين المطالبتين الفرنسيتين، يُرجّح المؤرخ سيدني جيمس غودينغ أن يكون جوزيف إيغ (ابن شقيق دورس إيغ ) هو المخترع الحقيقي للغطاء الإيقاعي ، حوالي عام 1817. ^{[ 11 ]}

كانت هناك ادعاءات سابقة أخرى. ففي عام 1830، ادعى الكولونيل بيتر هوكر أنه المخترع، ثم أنكر ذلك في الوقت نفسه. قال: "لا أرغب في القول إنني مخترعه - على الأرجح لا"، لكنه سرعان ما ذكر أنه توصل إلى فكرة تبسيط آلية مانتون، التي كانت معقدة، من خلال تصميم غطاء وحلمة حوالي عام 1816، وهو العام الذي سُجلت فيه براءة اختراع آلية مانتون. ويقول إنه قدم بعد ذلك رسمًا توضيحيًا لجوزيف مانتون، الذي كان مترددًا، لصنع عدد قليل من مسدسات الكبسولات النحاسية التي بيعت لاحقًا. ^{[ 12 ]} ويبدو أن هوكر قد منح جوزيف مانتون نصيبًا أكبر من الفضل بعد ثماني سنوات، في طبعة عام 1838 من كتابه "إرشادات للرياضيين الشباب"، حيث صرح بشكل قاطع أن "أنابيب النحاس والكبسولات من اختراع جو مانتون". وبحلول خمسينيات القرن التاسع عشر، عاد هوكر ليُعلن اختراعه لنفسه في إعلاناته الصحفية. ^{[ 13 ]}

على الرغم من سنوات عديدة من البحث الذي أجراه وينانت وجودينج ودي ويت بيلي، إلا أن الأمر لا يزال قيد البحث لأن الادعاءات المتنافسة تستند إلى روايات شخصية ولا يوجد بها أدلة يمكن التحقق منها بشكل مستقل أو يوجد بها القليل من الأدلة.

رغم أن كبسولات الإشعال المعدنية كانت الأكثر شيوعًا واستخدامًا، إلا أن صغر حجمها جعل التعامل معها صعبًا تحت ضغط القتال أو أثناء ركوب الخيل. ولذلك، طوّر العديد من المصنّعين أنظمة بديلة للإشعال التلقائي. فعلى سبيل المثال، استخدمت كبسولة "ماينارد" الشريطية لفة من "الكبسولات" الورقية، تشبه إلى حد كبير مسدسات الألعاب الحديثة . وقد زُوّدت بعض الأسلحة النارية المستخدمة في منتصف القرن التاسع عشر بكبسولة "ماينارد" الشريطية، وشهد عدد قليل منها استخدامًا قصيرًا في الحرب الأهلية الأمريكية . أما كبسولات الإشعال الأخرى، من نوع القرص أو الكريات، فكانت تحتوي على مخزون من أقراص التفجير الصغيرة في مخزن صغير. وكان سحب المطرقة يُحرك القرص تلقائيًا إلى موضعه. إلا أن أنظمة التغذية التلقائية هذه كانت صعبة التصنيع باستخدام أنظمة التصنيع المتاحة في أوائل ومنتصف القرن التاسع عشر، وقد ولّدت مشاكل أكثر مما حلّت. تم التخلي عنها سريعاً لصالح كبسولة إطلاق واحدة، والتي على الرغم من أنها غير عملية في بعض الظروف، إلا أنه يمكن حملها بكميات كافية لتعويض فقدان واحدة منها أحياناً، بينما سيؤدي نظام كبسولة الإطلاق الشريطية العالقة إلى تحويل البندقية إلى عصا ثقيلة. ^{[ 1 ]}

تم تطوير هذا الاختراع تدريجيًا، وبدأ استخدامه، أولًا في كبسولة فولاذية ثم في كبسولة نحاسية، من قبل العديد من صانعي الأسلحة والأفراد قبل أن يدخل حيز الاستخدام العسكري العام بعد ما يقرب من ثلاثين عامًا. كان تحويل البندقية العسكرية ذات الصوان إلى بندقية ذات كبسولة إشعال سهلًا، وذلك باستبدال وعاء البارود والصمام الفولاذي بحلمة، واستبدال المطرقة التي تحمل الصوان بمطرقة أصغر ذات تجويف مصمم ليلائم الحلمة عند الضغط على الزناد. وُضع على الحلمة الكبسولة النحاسية التي تحتوي على تركيبة شو المتفجرة المكونة من ثلاثة أجزاء من كلورات البوتاسيوم، وجزئين من فولمينات الزئبق، وجزء واحد من مسحوق الزجاج. احتوى التجويف الموجود في المطرقة على شظايا الكبسولة في حال تفتتها، مما قلل من خطر إصابة عيني الرامي. ابتداءً من عشرينيات القرن التاسع عشر، بدأت جيوش بريطانيا وفرنسا وروسيا وأمريكا بتحويل بنادقها إلى نظام الإشعال الجديد. استُخدمت آلية الإشعال بالكبسولة عمومًا في البندقية العسكرية البريطانية ( براون بيس ) عام 1842، بعد ربع قرن من اختراع البارود ذي الإشعال بالكبسولة، وبعد اختبار حكومي مُفصّل في وولويتش عام 1834. وكان أول سلاح ناري يعمل بالإشعال بالكبسولة يُنتج للجيش الأمريكي هو نسخة الكاربين (حوالي 1833) من بندقية هول M1819 . وقد منحت بنادق هول الأمريكية ذات آلية الإشعال بالكبسولة، وبنادق المسكيت ذات السبطانة الحلزونية، ومسدسات كولت دراغون، ميزةً على بنادق براون بيس ذات آلية الإشعال بالصوان الملساء التي استخدمتها قوات سانتا آنا خلال الحرب المكسيكية . وفي اليابان، حُوّلت مسدسات وبنادق الفتيل إلى آلية الإشعال بالكبسولة بدءًا من خمسينيات القرن التاسع عشر، وصُنعت بنادق جديدة تعتمد على تصاميم موجودة كآلية إشعال بالكبسولة. ^{[ 14 ]}

استخدم النمساويون بدلاً من ذلك نسخة معدلة من آلية مانتون الأنبوبية في بندقيتهم أوغستين حتى تم تقديم بندقية لورنز التقليدية ذات آلية الإشعال بالكبسولة عام 1855. وكان أول حل عملي لمشكلة التعامل مع كبسولات الإشعال في المعركة هو بندقية درايس البروسية ( بندقية الإبرة ) لعام 1841، والتي استخدمت إبرة طويلة لاختراق خرطوشة ورقية مملوءة بالبارود الأسود وضرب كبسولة الإشعال المثبتة في قاعدة الرصاصة. ^{[ 15 ]} وعلى الرغم من وجود عدد من المشاكل، فقد استخدمها البروسيون ودول ألمانية أخرى على نطاق واسع في منتصف القرن التاسع عشر، وكانت عاملاً رئيسياً في الحرب النمساوية البروسية عام 1866. في الأصل، كانت بندقية الإبرة تطلق خراطيش ورقية تحتوي على رصاصة وشحنة بارود وكبسولة إشعال، ولكن بحلول وقت الحرب الفرنسية البروسية، تطورت إلى ذخيرة نحاسية حديثة. ^{[ 16 ]}

•
  أقفال سبرينغفيلد وإنفيلد المُستنسخة
•
  تفاصيل آلية إطلاق النار في نموذج تعليمي مقطعي لمسدس إطلاق نار بالصدمة تابع للبحرية الفرنسية، طراز 1837
•
  مسدس حصان ذو آلية إطلاق بالكبسولة ، من إنتاج شركة Swiss Ordnance 1817/42
•
  تسلسل تحميل المسدسات ذات الإشعال بالكبسولة

أدى اختراع كبسولة الإشعال إلى ابتكار غلاف الخرطوشة الحديث ، ومكّن من اعتماد مبدأ التلقيم الخلفي على نطاق واسع في جميع أنواع البنادق والبنادق الخرطوشية والمسدسات. بعد الحرب الأهلية الأمريكية، بدأت بريطانيا وفرنسا وأمريكا بتحويل بنادق الإشعال الموجودة لديها لتستخدم خراطيش نحاسية ذات إطلاق حافّي ومركزي . بالنسبة لبنادق مثل إنفيلد 1853 وسبرينغفيلد 1861 ، تضمن ذلك تركيب إبرة إطلاق بدلاً من الحلمة، وفتحة في المؤخرة لاستقبال الرصاصات الجديدة. ومن الأمثلة على ذلك بندقية ترابدور سبرينغفيلد ، وبندقية تاباتيير ، وبندقية ويستلي ريتشاردز ، وتحويلات سنايدر-إنفيلد . استخدم الجيش البريطاني بنادق سنايدر-إنفيلد بالتزامن مع بندقية مارتيني-هنري حتى تم طرح بندقية لي-ميتفورد المتكررة ذات الترباس عيار 0.303 في ثمانينيات القرن التاسع عشر. لاحقًا، اشترى المستعمرون البريطانيون والسكان المحليون الموثوق بهم بنادق سنايدر الفائضة من الجيش كأسلحة صيد ودفاع. ^{[ 17 ] [ 18 ]}

شهدت المسدسات ذات آلية الإشعال بالكبسولة، مثل كولت نافي وريمنجتون ، تحولاً واسع النطاق خلال أواخر القرن التاسع عشر، وذلك باستبدال الأسطوانة الموجودة بأخرى مصممة للذخيرة الحديثة. وقد استخدمها الأتراك على نطاق واسع في الحرب الروسية التركية ، وسلاح الفرسان الأمريكي خلال حروب الهنود الحمر ، وكذلك رجال العصابات ورجال القانون والخارجون عن القانون في الغرب الأمريكي القديم. ^{[ 19 ]}

في أربعينيات وخمسينيات القرن التاسع عشر، دُمجت كبسولة الإشعال لأول مرة في خرطوشة معدنية، حيث تُثبّت الرصاصة داخل الغلاف، ويُملأ الغلاف بالبارود، وتُوضع كبسولة الإشعال في نهايته. وبحلول ستينيات وسبعينيات القرن التاسع عشر، جعلت الخراطيش المعدنية ذات التحميل الخلفي نظام كبسولة الإشعال عتيقًا.

تحظى الأسلحة النارية ذات نظام الإشعال الصدمي المُقلّد بشعبية واسعة بين هواة الرماية اليوم، ولا تزال كبسولات الإشعال الصدمي متوفرة (مع أن بعض بنادق التحميل الأمامي الحديثة تستخدم كبسولات إطلاق الخرطوش بدلاً من الكبسولات). ^{[ 20 ]} وتستخدم معظم كبسولات الإشعال الصدمي الآن مركبات غير قابلة للتآكل مثل ستيفنات الرصاص . ^{[ 1 ]}

تُستخدم الكبسولات في الخراطيش والقنابل اليدوية وقذائف الصواريخ وقنابل الإنقاذ . كما تُستخدم أيضًا في صمامات الألغام الأرضية وأجهزة تفجير الفخاخ المتفجرة وأجهزة منع العبث بها . تحتوي معظم أجهزة تفجير الفخاخ المتفجرة العسكرية المصممة خصيصًا على نوع من إبرة إطلاق زنبركية مصممة لضرب كبسولة إطلاق متصلة بصاعق من أحد طرفيها. يُوضع الصاعق داخل شحنة متفجرة، مثل مادة C-4 أو كتلة من مادة TNT . يؤدي تفجير الفخ (مثلاً، عن طريق سحب سلك التعثر) إلى تحرير إبرة الإطلاق المشدودة التي تنقلب للأمام لتضرب كبسولة الإطلاق، مما يؤدي إلى تفجيرها وتفجير الصاعق المتصل بها؛ وتُفجّر الموجة الصدمية الناتجة عن الصاعق الشحنة المتفجرة الرئيسية.

•
  جهاز تفجير متفجرات من الاتحاد السوفيتي - فتيل السحب : متصل عادةً بسلك التعثر . كبسولة الإشعال تحمل علامة واضحة.
•
  تصميم بديل لجهاز تفجير الفخاخ المتفجرة السوفيتية - فتيل السحب: متصل عادةً بسلك التعثر. غطاء التفجير مُعلّم بوضوح.
•
  جهاز تفجير متفجرات من الاتحاد السوفيتي - صمام ضغط: يدوس الضحية على لوح أرضية مفكوك مع وجود صمام مخفي تحته.
•
  صورة مقطعية لقنبلة يدوية يابانية من النوع 99 تُظهر كبسولة الإشعال
•

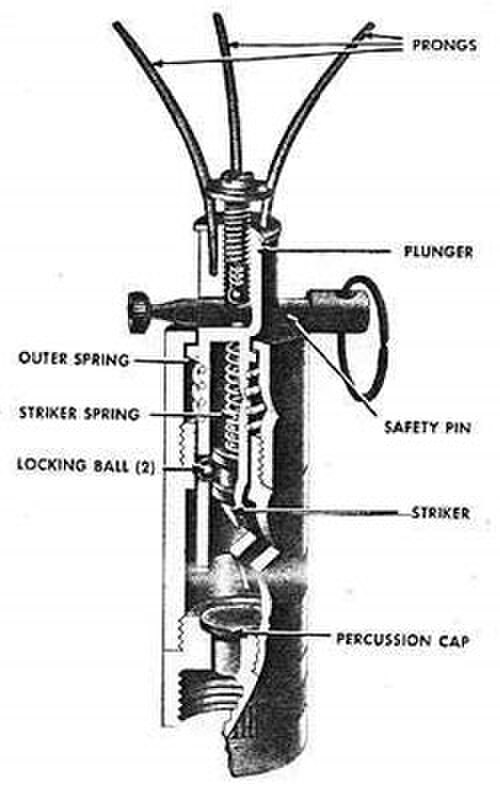

  صورة مقطعية للصمام المُركّب على لغم ألماني من طراز S. غطاء التفجير مُعلّم بوضوح.
