موصل RCA

موصل RCA ^{[ 3 ]} هو نوع من الموصلات الكهربائية الشائعة الاستخدام لنقل إشارات الصوت والفيديو التناظرية. ويُشير الاسم إلى شركة راديو أمريكا (Radio Corporation of America ) التي قدمت هذا التصميم في ثلاثينيات القرن العشرين. ^{[ 4 ]} عادةً، يكون مخرج الموصل من نوع القابس ، ومدخله من نوع المقبس . ويُشار إليهما على التوالي بقابس RCA ومقبس RCA .

يُطلق عليه أيضًا اسم موصل فونو ، ^{[ 5 ] [ 6 ] [ 7 ]} نسبةً إلى استخدامه المبكر لتوصيل مشغل أسطوانات الفونوغراف بجهاز استقبال راديو AM . ^{[ 4 ]} ومع ازدياد تعقيد أنظمة الصوت المنزلية ، أصبحت كابلات RCA طريقةً قياسيةً لتوصيل مكونات مثل أجهزة استقبال الراديو ، ومكبرات الصوت ، ومشغلات الأسطوانات، ومشغلات الأشرطة ، ومشغلات الأقراص المدمجة . أدى انتشارها الواسع إلى استخدامها أيضًا في توصيل الفيديو: لتوصيل أجهزة استقبال الصوت والفيديو ، وأجهزة التلفزيون التناظرية ، ومسجلات أشرطة الفيديو ، ومشغلات أقراص DVD ، وأجهزة ألعاب الفيديو . ولا تزال تُستخدم كوسيلة توصيل بسيطة ومتوفرة على نطاق واسع. في بعض الدول الأوروبية مثل فرنسا وألمانيا ، لا يزال اسم "cinch" يُستخدم كاسم مستعار لشركة Cinch المصنعة ومقرها شيكاغو، ^{[ 8 ]} لهذا النوع من الموصلات والمقابس.

تم استخلاص التواريخ التالية من وثائق تاريخية صادرة عن شركة RCA.

قدمت شركة RCA هذا الموصل بحلول عام 1937، حيث استُخدم داخل جهاز راديو - فونوغراف طراز U-109 وجهاز فونوغراف طراز R-97. في جهاز U-109، احتوى هيكل المُضخّم الداخلي على موصلات أنثوية تقبل كابلات ذكرية من هيكل الراديو الداخلي ومشغل الفونوغراف المُدمج. ^{[ 10 ] [ 11 ]} في الأصل، كان الهدف من هذا التصميم هو تسهيل فصل مصادر الصوت أثناء تشخيص أعطال الجهاز خلال الصيانة.

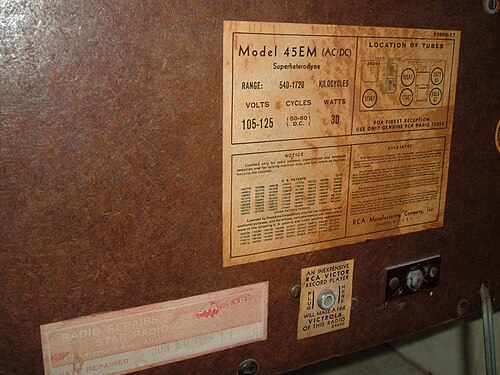

بحلول عام ١٩٣٨، ^{[ ٤ ]} نقلت شركة RCA موصل الأنثى إلى اللوحة الخلفية للعديد من طرازات راديو AM المكتبية، لتوفير طريقة سهلة للعملاء لتوصيل جهاز فونوغراف أو تلفزيون خارجي لاحقًا. ^{[ ٧ ]} كان الموصل مُعلَّمًا على ظهر الراديو بأحد المصطلحات التالية: " Victrola " أو " Phono " أو "Pick-up" أو "Television". ^{[ ١٢ ] [ ١٣ ]} لاحقًا، سوّقت RCA جهاز تشغيل أسطوانات خاصًا لأسطوانات ٤٥ دورة في الدقيقة ، وهو الطراز ٩JY. ^{[ ١٤ ]}

في عام 1939، طرحت شركة RCA جهازين أرضيين للراديو والتلفزيون (TRK-9 وTRK-12)، استخدما نفس مفهوم التوصيل الداخلي، ولكن تم توصيل مخرج الصوت الخاص بهيكل التلفزيون بهيكل الراديو/المضخم عبر كابل ذكر-ذكر. ^{[ 15 ]} كما احتوت ثلاثة طرازات تلفزيونية منخفضة التكلفة من عام 1939 على موصل إخراج صوت في لوحتها الخلفية بدلاً من مضخم ومكبر صوت مدمجين: RCA TT-5، وWestinghouse WRT-700، وGE HM-171. ^{[ 12 ] [ 16 ]}

في خمسينيات القرن العشرين، بدأت موصلات RCA تحل محل موصلات الهاتف القديمة مقاس 6.35 مم (ربع بوصة ) في العديد من التطبيقات الأخرى في عالم الصوتيات الاستهلاكية، وذلك مع ازدياد شعبية أنظمة الصوت عالية الدقة المكونة من مكونات خلال ثورة الترانزستور. وشهدت موصلات RCA تحسينات مع التصاميم اللاحقة، مع الحفاظ على توافقها.

في ثمانينيات القرن الماضي، احتوت بعض شاشات الكمبيوتر ^{[ 17 ] [ 18 ]} وأجهزة التلفاز على منفذ RCA لإدخال الفيديو المركب. ^{[ 19 ] [ 20 ] [ 21 ]} وكانت هذه الأجهزة تُعتبر من أجهزة التلفاز المتطورة في ذلك الوقت، ومن أبرز الأمثلة عليها سلسلة Sony ProFeel. ^{[ 22 ]} ورغم أن هذا قد حسّن جودة الصورة نظريًا من خلال الاستغناء عن مُعدِّل الترددات اللاسلكية، إلا أنه عند توصيل أجهزة مثل أجهزة الفيديو وأجهزة الكمبيوتر، لم يكن هناك ضمان لجودة صورة أعلى. ^{[ 23 ]} لاحقًا، احتوت بعض أجهزة التلفاز على منافذ RCA لإخراج الصوت والفيديو ^{[ 24 ]} أو مداخل الفيديو المركب. ^{[ 25 ] [ 26 ]}

في الاستخدام العادي، تحتوي الكابلات على قابس قياسي في كل طرف، يتكون من موصل ذكر مركزي محاط بحلقة. غالبًا ما تكون الحلقة مقسمة لتوفير ضغط زنبركي عند التوصيل. تُركّب الأجهزة على المقبس ( المقبس الأنثوي )، الذي يتكون من فتحة مركزية محاطة بحلقة معدنية. تكون حلقة المقبس أصغر قليلاً في القطر وأطول من حلقة القابس، مما يسمح لحلقة القابس بالانطباق عليها بإحكام. يحتوي المقبس على مساحة صغيرة بين الحلقتين الخارجية والداخلية مملوءة بمادة عازلة، عادةً ما تكون بلاستيكية (في الإصدارات الأولى جدًا، أو تلك المصممة للاستخدام كموصلات ترددات لاسلكية ، كانت تُستخدم السيراميك).

استُخدم موصل RCA في البداية لنقل الإشارات الصوتية . وكما هو الحال مع العديد من الموصلات الأخرى، فقد تم اعتماده لاستخدامات أخرى غير الغرض الأصلي منه، بما في ذلك استخدامه كموصل طاقة تيار مستمر ، وموصل ترددات لاسلكية، وموصل لكابلات مكبرات الصوت . يُعد استخدامه كموصل لإشارات الفيديو المركبة شائعًا للغاية، ولكنه يوفر مطابقة ضعيفة للمقاومة : فلا يوجد معيار لمقاومة القابس، كما أنه من غير الممكن توفير مطابقة دقيقة لـ 75  أوم بسبب أبعاد القابس. ^{[ 27 ]} تُستخدم موصلات وكابلات RCA أيضًا بشكل شائع لنقل الصوت الرقمي بتنسيق S/PDIF ، مع تلوين القوابس باللون البرتقالي لتمييزها عن التوصيلات الأخرى الشائعة.

يتم التوصيل عن طريق إدخال قابس الكابل في مقبس الجهاز. يبرز دبوس نقل الإشارة من القابس، وغالبًا ما يلامس المقبس قبل أن تتلامس حلقات التأريض، مما ينتج عنه طنين أو أزيز عالٍ إذا لم تشترك مكونات الصوت في تأريض مشترك وكانت تعمل أثناء التوصيل. قد يحدث ضجيج مستمر إذا سقط القابس جزئيًا من المقبس، مما يؤدي إلى قطع اتصال التأريض دون انقطاع الإشارة. كما أن بعض أنواع القابس، وخاصة الأنواع الرخيصة، توفر تثبيتًا ضعيفًا للغاية وتلامسًا غير كافٍ بين غلافي التأريض بسبب افتقارها إلى آلية الزنبرك.

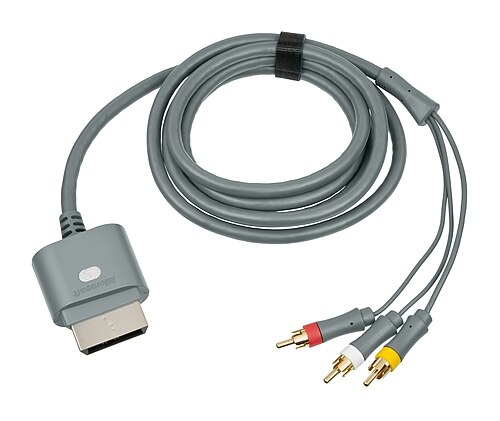

غالبًا ما تكون هذه المنافذ مُرمّزة بالألوان، الأصفر للفيديو المركب ، والأحمر لقناة الصوت اليمنى، والأبيض أو الأسود لقناة الصوت الاستريو اليسرى . ويمكن العثور على هذه المجموعة الثلاثية (أو الزوجية) من المنافذ عادةً في الجزء الخلفي من أجهزة الصوت والفيديو. ويوجد عادةً مجموعة أو أكثر منها في أجهزة التلفزيون لتسهيل توصيل كاميرات الفيديو ، ومصادر الفيديو المحمولة الأخرى، وأجهزة ألعاب الفيديو . ^{[ 28 ]} على الرغم من أن جميع الموصلات تقريبًا، بما في ذلك الصوت التناظري وS/PDIF، بالإضافة إلى الفيديو المركب والفيديو المكون ، يمكنها استخدام  كابلات 75 أوم متطابقة، إلا أن مبيعات الكابلات المُخصصة لكل استخدام قد انتشرت بكثرة. ويعني اختلاف جودة الكابلات أن كابل الصوت الرخيص قد لا ينقل الفيديو المكون بنجاح. أما بالنسبة للصوت الرقمي، فما دام الاتصال ناجحًا باستخدام الكابلات، سيظل الصوت مطابقًا للإشارة الأصلية، لأن الإشارة الرقمية إما أن تُستقبل بالكامل أو لا تُستقبل على الإطلاق . ويجب أن تتوافق الكابلات مع مواصفات S/PDIF كما هو مُحدد في المعيار الدولي IEC 60958-3 لضمان الأداء الأمثل.

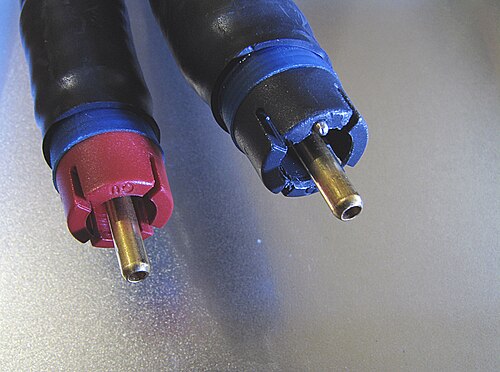

يحتوي القابس الذكري على دبوس مركزي قطره 1/8 بوصة (3.175 مم ) ، ومحاط بغلاف خارجي قطره 1/3 بوصة ( 8.47 مم ) .

عند توصيل الذكر بالأنثى، يتم إجراء التوصيل الداخلي الساخن (الإشارة) قبل ضمان توصيل الأرض؛ وهذا غالباً ما ينتج عنه طنين عالٍ إذا كان الجهاز نشطًا عند إجراء التوصيل.

يُوفر سلك الإشارة الساخن وسلك التأريض الخاص بالإشارة عبر وصلة RCA اتصالاً غير متوازن . يُفضل عمومًا استخدام اتصال متوازن حقيقي في بعض التطبيقات، وخاصة في البيئات الاحترافية، لأنه يسمح باستخدام كابلات طويلة مع تقليل التأثر بالتشويش الخارجي.

باستخدام موصلات RCA، يتطلب كل إشارة قابسًا خاصًا بها. حتى في حالة توصيل جهاز تسجيل كاسيت، قد تحتاج إلى أربعة قابسات - اثنان للإدخال الاستريو واثنان للإخراج الاستريو. في أي إعداد شائع، قد يؤدي ذلك إلى فوضى في الكابلات وارتباك في كيفية توصيلها. وقد يتفاقم هذا الوضع عند التعامل مع إشارات أكثر تعقيدًا مثل الفيديو المركب (ثلاثة قابسات للفيديو واثنان للصوت التناظري، أو قابس واحد للصوت الرقمي المحوري).

بُذلت محاولات لإدخال موصلات صوت/فيديو مُدمجة للإشارات المباشرة، وكان أنجحها موصل SCART ، الذي حقق نجاحًا في أوروبا ولكنه لم ينتشر على نطاق واسع في أماكن أخرى. ^{[ 29 ]} لفترة من الزمن، شاع استخدام موصل DIN ذي الخمسة دبابيس للتوصيل الاستريو ثنائي الاتجاه بين أجهزة الصوت/الفيديو، ولكنه استُبدل تمامًا في الأجهزة الاستهلاكية الحديثة. مع أن مُعدِّلات الترددات اللاسلكية تنقل بطبيعتها إشارات صوت/فيديو مُدمجة في تطبيقات الفيديو، إلا أنها تعتمد على أنظمة البث التلفزيوني وموصلات الترددات اللاسلكية غير المُوحدة عالميًا؛ كما أن إشارات الترددات اللاسلكية عمومًا أقل جودة من الإشارات المباشرة بسبب تحويل البروتوكول وقيود الترددات اللاسلكية لأنظمة التلفزيون التناظرية الرئيسية الثلاثة ( NTSC و PAL و SECAM ).

قبل أن يصبح التلفزيون عالي الوضوح معيارًا، كانت جميع أجهزة التلفزيون وأجهزة الفيديو وأجهزة تشغيل أقراص DVD المباعة في أوروبا تقريبًا مزودة بمنافذ SCART، ^{[ 29 ]} على الرغم من أنه كان يتم أحيانًا إضافة منافذ RCA و/أو RF إليها. كما توجد محولات SCART-RCA ، والتي تسمح عادةً بإدخال الفيديو المركب والصوت الاستريو. ^{[ 30 ]} خارج أوروبا، تُستخدم عادةً منافذ RCA منفصلة، ​​مع إضافة منافذ RF لتحقيق التوافق مع الإصدارات السابقة وتبسيط العملية. على الرغم من استخدام منافذ mini-DIN لتوصيلات S-Video ، فإن الفيديو المركب والفيديو المكون والصوت التناظري ( أحادي أو استريو) جميعها تستخدم منافذ RCA ما لم يتم إرسال الإشارات عبر SCART. أما في المجال الرقمي، فتكتسب منافذ الصوت والفيديو المدمجة رواجًا متزايدًا: يُستخدم HDMI بشكل شائع اليوم في الأجهزة الإلكترونية الاستهلاكية؛ كما أن DisplayPort ، وهو منافس محتمل لـ HDMI، يُستخدم غالبًا في أجهزة الكمبيوتر المنزلية وملحقاتها.

تُستخدم الألوان عادةً في المقابس والمآخذ الموجودة على الأجهزة الاستهلاكية لتسهيل التوصيلات الصحيحة. يوضح الجدول أدناه الألوان القياسية ^{[ 31 ]} للإشارات المختلفة؛ ومع ذلك، بعد الصوت المحيطي 7.1، أصبح المعيار أكثر عمومية، حيث يُستخدم اللون الأبيض/الأصفر، والأحمر/الأزرق، والأخضر/الأصفر لكل كابل على حدة.

تستخدم تطبيقات الصوت الاستريو موصلات RCA إما باللونين الأسود والأحمر، أو الرمادي والأحمر، أو الأبيض والأحمر؛ وفي جميع الحالات الثلاث، يشير اللون الأحمر إلى القناة اليمنى. ويمكن استبدال اللونين الأبيض أو البنفسجي باللون الأسود. تستخدم بعض مسجلات الأشرطة القديمة، والأجهزة مثل أجهزة الاستقبال المصممة للاتصال بها، موصل DIN خماسي الأطراف لتوصيل القناتين اليمنى واليسرى للتسجيل والتشغيل باستخدام كابل واحد. وقد استخدمت المحولات بين هذا الموصل وموصلات RCA اللونين الأبيض والأحمر لتسجيل القناتين اليمنى واليسرى، والأزرق (أو أحيانًا الأسود) والأصفر للتشغيل، ولكن هذا ليس شائعًا. تستخدم معظم الأجهزة الحديثة المزودة بموصلات RCA لأجهزة التسجيل اللونين الأبيض والأحمر لجميع أزواج الاستريو، سواء للتسجيل أو التشغيل.

على الرغم من أن هذه هي الألوان القياسية الموجودة في المنتجات المصنعة تجاريًا، إلا أنه يمكن استخدام الكابلات ذات الموصلات ذات الألوان المختلفة، طالما أن الكابل نفسه متوافق مع التطبيق (على سبيل المثال، الكابلات ذات مقاومة 75 أوم للفيديو و S/PDIF ).

•
  مخرج ستيريو RCA في مشغل الأقراص المدمجة
•

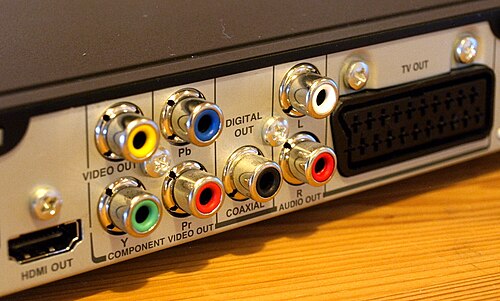

  مشغل أقراص DVD مزود بمخارج فيديو وصوت
•
