YPbPr

YPbPr أو ، كما هو مكتوب أيضًا باسم YP _B P _R ، هي مساحة ألوان تستخدم في إلكترونيات الفيديو ، وخاصة فيما يتعلق بكابلات الفيديو المكونة . مثل YC _B C _R ، فهي تعتمد على الألوان الأساسية RGB المصححة بجاما ؛ الاثنان متكافئان عدديًا ولكن YP _B P _R مصمم للاستخدام في الأنظمة التناظرية بينما YC _B C _R مخصص للفيديو الرقمي . ^[1] قد يكون EOTF (تصحيح جاما) مختلفًا عن sRGB EOTF و BT.1886 EOTF الشائعين. يتم إجراء المزامنة على قناة Y وهي إشارة مزامنة ثنائية المستوى، ولكن في تنسيقات HD يتم استخدام مزامنة ثلاثية المستويات وعادةً ما يتم تنفيذها على جميع القنوات. ^[2]${\displaystyle Y'P'bP'r}$

يُشار إلى YP _B P _R عادةً باسم الفيديو المكون من قبل الشركات المصنعة؛ ومع ذلك، هناك العديد من أنواع الفيديو المكون، ومعظمها عبارة عن شكل من أشكال RGB . تأتي بعض بطاقات الفيديو مع منافذ إدخال وإخراج الفيديو (VIVO) للاتصال بأجهزة الفيديو المكون.

${\displaystyle Y'P'bP'r}$يمكن اشتقاقها من إشارة مصححة بجاما ذات نطاق نموذجي يتراوح من 0 إلى 700 مللي فولت . الخطوة الأولى هي التحويل إلى و و ^[3 ]${\displaystyle R'G'B'}$${\displaystyle Y'}$${\displaystyle R'-Y'}$${\displaystyle B'-Y'}$

${\displaystyle Y'}$يحمل معلومات السطوع (السطوع أو الإضاءة ) والمزامنة. يتم تعريف السطوع على النحو التالي:

• ${\displaystyle Y'=0.212R+0.701G+0.087B}$للرؤية العالية ؛
• ${\displaystyle Y'=0.2126R+0.7152G+0.0722B}$للتلفزيون عالي الدقة ؛
• ${\displaystyle Y'=0.299R+0.587G+0.114B}$للتلفزيون القياسي ؛

${\displaystyle R'-Y'}$يحمل الفرق بين اللون الأحمر واللمعان، والذي يتم تعريفه على النحو التالي:

• ${\displaystyle R'-Y'=0.7874R'-0.7152G'-0.0722B'}$لأجهزة التلفاز عالية الوضوح والتلفزيون عالي الدقة؛
• ${\displaystyle R'-Y'=0.701R'-0.587G'-0.114B'}$للتلفزيون القياسي.

${\displaystyle B'-Y'}$يحمل الفرق بين اللون الأزرق واللمعان، والذي يتم تعريفه على النحو التالي:

• ${\displaystyle B'-Y'=-0.2126R'-0.7152G'+0.9278B'}$لأجهزة التلفاز عالية الوضوح والتلفزيون عالي الدقة ؛
• ${\displaystyle B'-Y'=-0.299R'-0.587G'+0.886B'}$للتلفزيون القياسي.

يتم بعد ذلك قياس هذه القيم للحصول على قيم طبيعية في نطاق +/- 350 مللي فولت: ^[3]${\displaystyle R'-Y'}$${\displaystyle B'-Y'}$${\displaystyle P'r}$${\displaystyle P'b}$

• ${\displaystyle P'b=(B'-Y')/1.826}$وللرؤية العالية؛${\displaystyle P'r=(R'-Y')/1.576}$
• ${\displaystyle P'b=[0.5/(1-0.0722)](B'-Y')}$وللتلفزيون عالي الدقة؛${\displaystyle P'r=[0.5/(1-0.2126)](R'-Y')}$
• ${\displaystyle P'b=0.564(B'-Y')}$وللتلفزيون SDTV.${\displaystyle P'r=0.713(R'-Y')}$

تتوفر معايير أخرى لاشتقاق مكونات YP _B P _R :

• SMPTE 240M (240M يحدد EOTF ويستخدم SMPTE 170M الأساسيات ونقطة بيضاء) لدقة 1920x1035؛
• مصفوفة BT.601 لـ 525 خطًا بتردد 60/1.001 هرتز (SMPTE 273M) و 625 خطًا بتردد 50 هرتز ( ITU-R BT.1358 ). ^[2]

إن إرسال إشارة خضراء كمكون رابع أمر زائد عن الحاجة، حيث يمكن اشتقاقها باستخدام المعلومات الزرقاء والحمراء واللمعة.

عندما أضيفت إشارات الألوان لأول مرة إلى معيار الفيديو بالأبيض والأسود المشفر بتقنية NTSC، تم تمثيل اللون من خلال تحول طوري لناقل فرعي مرجعي للون . وقد تم استخدام P لمعلومات الطور أو تحول الطور لتمثيل معلومات اللون حتى في الحالة التي لم يعد فيها تحول الطور مستخدمًا لتمثيل اللون. وبالتالي، فإن تسمية YP _B P _R مستمدة من المقاييس الهندسية التي تم تطويرها لمعيار ألوان NTSC. ^{[ بحاجة لمصدر ]}

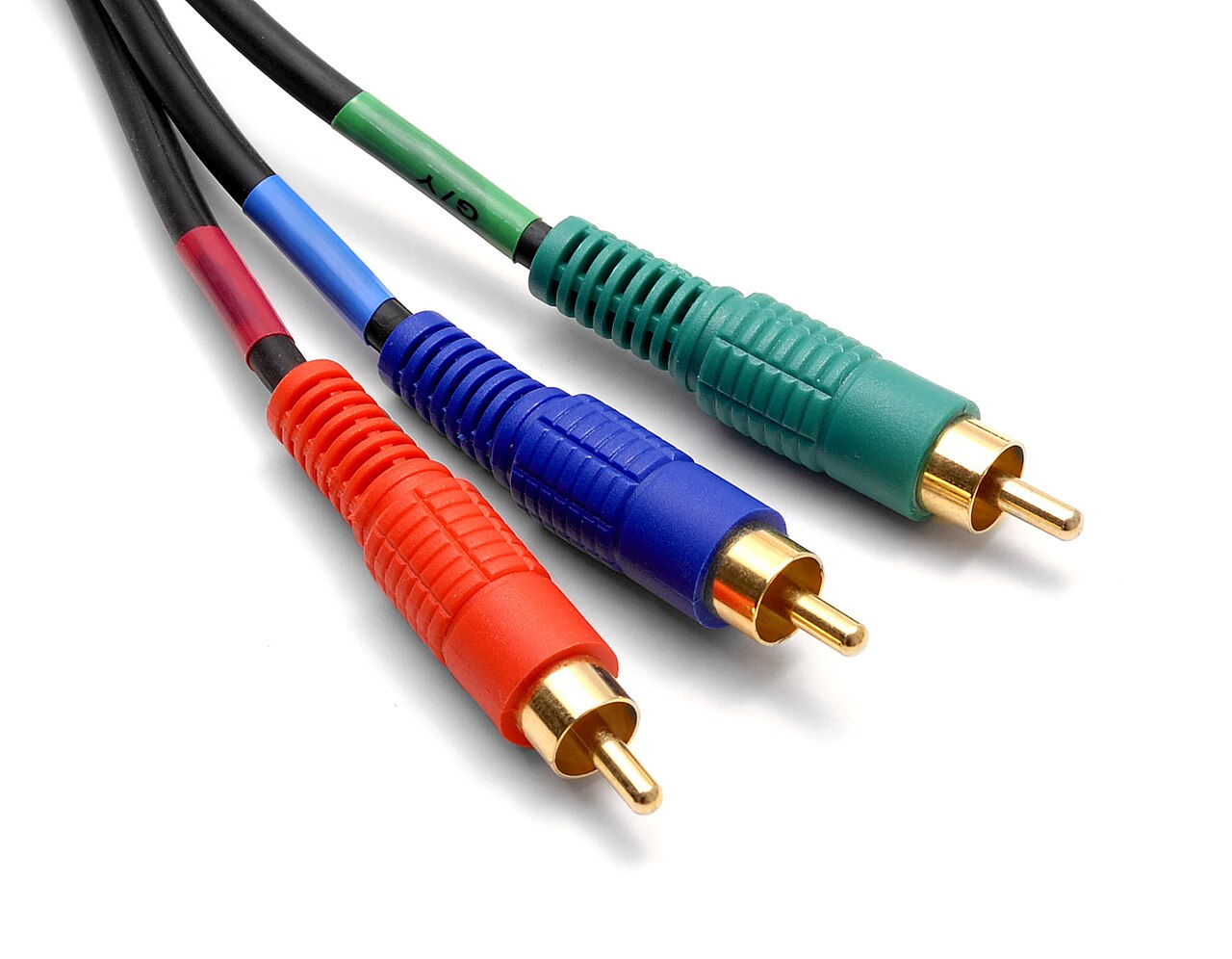

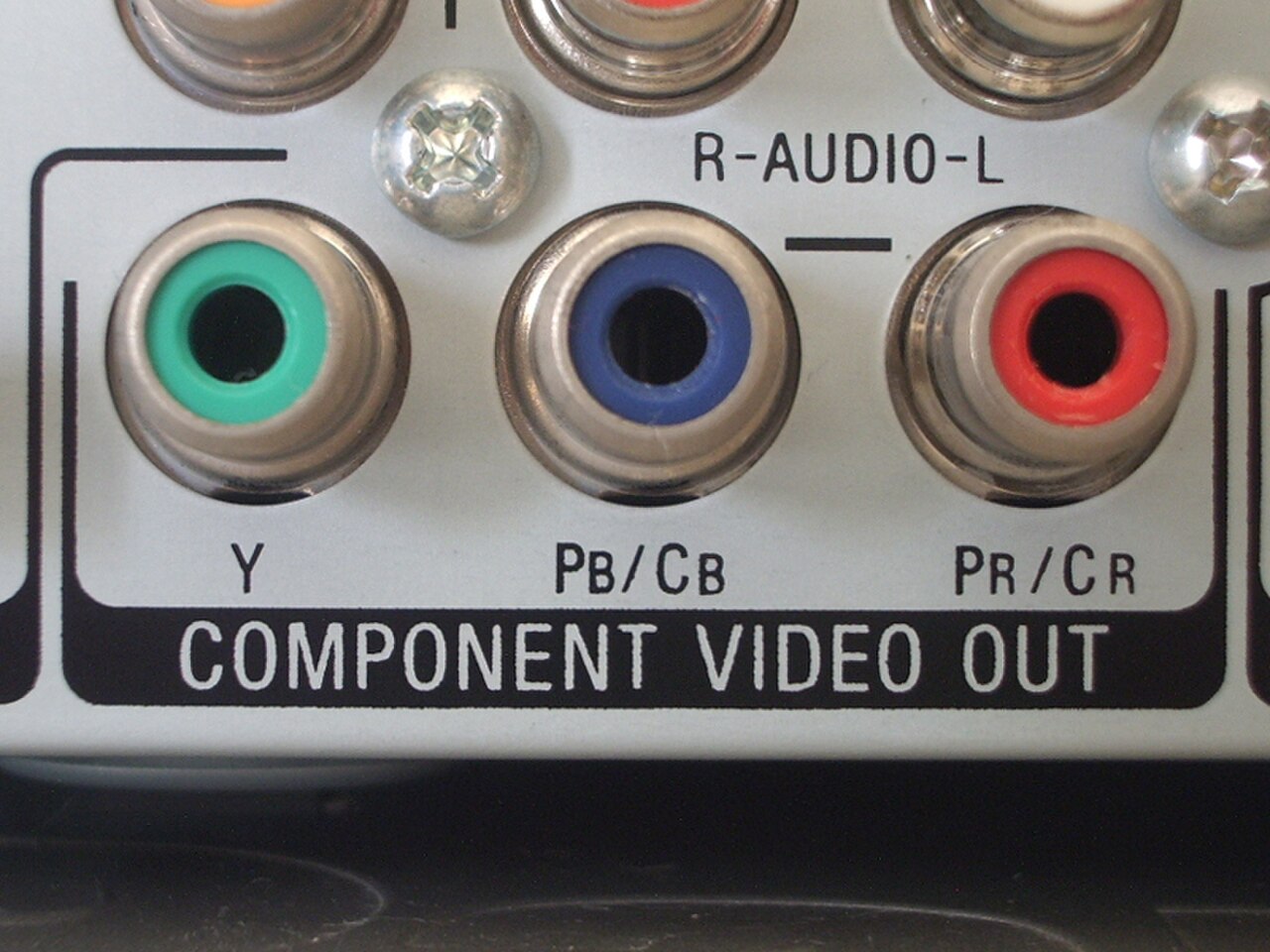

يمكن استخدام نفس الكابلات لـ YP _B P _R والفيديو المركب . وهذا يعني أنه يمكن استخدام كابلات موصل RCA الصفراء والحمراء والبيضاء التي يتم تعبئتها عادةً مع معظم المعدات الصوتية/البصرية بدلاً من موصلات YP _B P _R ، بشرط أن يحرص المستخدم النهائي على توصيل كل كابل بالمكونات المقابلة في كلا الطرفين. كما تستخدم العديد من أجهزة التلفاز الوصلة الخضراء إما للسطوع فقط أو لإدخال الفيديو المركب. ونظرًا لأن YP _B P _R متوافق مع الجزء الخاص بالسطوع من الفيديو المركب حتى مع فك تشفير الفيديو المكون فقط، فلا يزال بإمكانك استخدام الفيديو المركب عبر هذا الإدخال، ولكن سيتم عرض معلومات السطوع فقط، جنبًا إلى جنب مع نقاط اللون . وينطبق الشيء نفسه في الاتجاه الآخر طالما تم استخدام 480i أو 576i.

تقدم الإشارات التي تستخدم YP _B P _R فصلًا كافيًا بحيث لا تكون هناك حاجة إلى تعدد الألوان ، وبالتالي تكون جودة الصورة المستخرجة متطابقة تقريبًا مع الإشارة المشفرة مسبقًا. يخلط S-Video والفيديو المركب الإشارات معًا عن طريق التعدد الإلكتروني. يعد تدهور الإشارة أمرًا طبيعيًا بالنسبة للفيديو المركب، حيث لا تتمكن معظم أنظمة العرض من فصل الإشارات تمامًا، على الرغم من أن أجهزة التلفزيون عالية الدقة تميل إلى أداء هذا الفصل بشكل أفضل من معظم وحدات CRT (انظر الزحف النقطي ). يمكن لـ S-Video التخفيف من بعض هذه المشكلات المحتملة، حيث يتم نقل سطوعه بشكل منفصل عن اللون.

من بين واجهات المستهلك التناظرية ، فقط YP _B P _R ومكونات الفيديو التناظرية RGB قادرة على حمل فيديو غير متشابك ودقة أعلى من 480i أو 576i ، حتى 1080 بكسل لـ YP _B P _R.

شرائح رسومية تولد الألوان داخليًا استنادًا إلى YP _B P _R :

• CTIA و GTIA
• تكنولوجيا MOS VIC
• تكنولوجيا MOS VIC-II
• تكنولوجيا MOS TED
• تي إم إس 9918
• موتورولا 6847
