مؤشر ضبط جهاز الراديو عن بعد

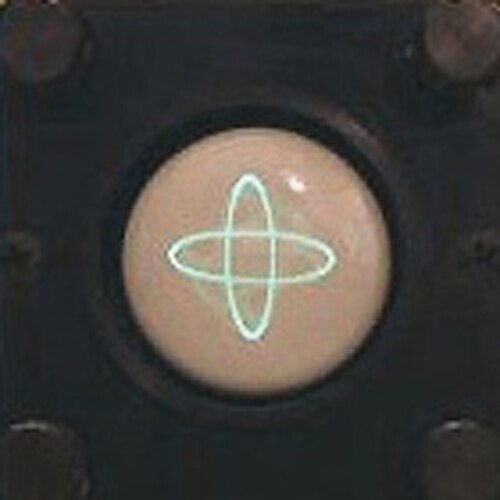

مؤشر الضبط على أنبوب أشعة الكاثود

التلغراف اللاسلكي ( RTTY ) هو نظام اتصالات يتألف في الأصل من جهازي طباعة عن بُعد كهروميكانيكيين أو أكثر في مواقع مختلفة، متصلة لاسلكيًا بدلًا من وصلة سلكية. وقد تطور التلغراف اللاسلكي من عمليات التلغراف الأرضي التي بدأت في منتصف القرن التاسع عشر. [1] نجحت وزارة البحرية الأمريكية في اختبار التلغراف الطباعي بين طائرة ومحطة راديو أرضية عام 1922. وفي وقت لاحق من ذلك العام، نجحت شركة راديو أمريكا ( RCA ) في اختبار التلغراف الطباعي عبر محطتها الإذاعية في تشاتام، ماساتشوستس ، إلى سفينة آر إم إس ماجستيك . دخلت أنظمة RTTY التجارية الخدمة الفعلية بين سان فرانسيسكو وهونولولو في وقت مبكر من أبريل 1932، وبين سان فرانسيسكو ومدينة نيويورك بحلول عام 1934. استخدم الجيش الأمريكي التلغراف اللاسلكي في ثلاثينيات القرن العشرين، ووسع نطاق استخدامه خلال الحرب العالمية الثانية . ومنذ ثمانينيات القرن العشرين، استُبدلت أجهزة الطباعة عن بُعد بأجهزة الكمبيوتر الشخصية التي تعمل ببرامج تحاكي وظائفها .

يُستخدم مصطلح "الراديوتليتايب" لوصف كل من نظام الراديوتليتايب الأصلي، والذي يوصف أحيانًا باسم " بودو "، بالإضافة إلى عائلة الأنظمة بأكملها التي تربط اثنين أو أكثر من أجهزة الطباعة عن بعد أو أجهزة الكمبيوتر الشخصية باستخدام برامج لمحاكاة أجهزة الطباعة عن بعد، عبر الراديو، بغض النظر عن الأبجدية أو نظام الربط أو التعديل.

في بعض التطبيقات، ولا سيما التطبيقات العسكرية والحكومية، يُعرف جهاز الطباعة اللاسلكية بالاختصار RATT (الطباعة اللاسلكية الآلية). [ 2 ]

تاريخ

شريط مثقوب من النوع المستخدم مع أجهزة الطباعة عن بعد في قارئ شريط ورقي من طراز Creed 6S/2 ذو 5 ثقوب

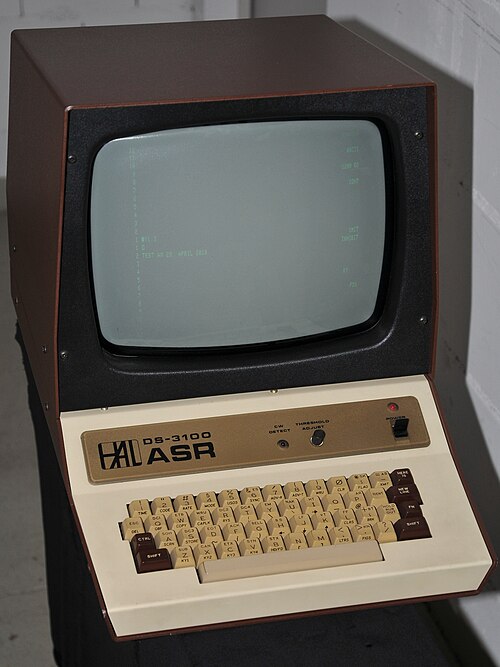

محطة طرفية إلكترونية RTTY، حوالي عام 1980

بدأت عمليات التلكس الأرضية عام 1849 عندما تم تشغيل خط يربط بين فيلادلفيا ومدينة نيويورك. [ 3 ] صمم إميل بودو نظامًا يستخدم رمزًا من خمس وحدات عام 1874، ولا يزال هذا النظام مستخدمًا حتى اليوم. وخضع تصميم نظام التلكس لتحسينات تدريجية حتى أصبح، مع بداية الحرب العالمية الثانية، الوسيلة الرئيسية لتوزيع الأخبار في وكالات الأنباء.

تطورت تقنية التلغراف اللاسلكي من عمليات التلغراف الأرضي السابقة. وقد اختبرت وزارة البحرية الأمريكية بنجاح التلغراف الطباعي بين طائرة ومحطة راديو أرضية في أغسطس 1922. [ 4 ] [ 5 ] [ 6 ] وفي وقت لاحق من ذلك العام، اختبرت شركة راديو أمريكا (RCA) بنجاح التلغراف الطباعي عبر محطتها الإذاعية في تشاتام، ماساتشوستس، إلى سفينة آر إم إس ماجستيك . [ 7 ] وكان جهاز واتسونغراف أحد التطبيقات المبكرة للتلغراف اللاسلكي، [ 8 ] والذي سُمي على اسم المخترع غلين واتسون من ديترويت في مارس 1931. [ 9 ] وكانت أنظمة التلغراف اللاسلكي التجارية قيد التشغيل الفعلي بين سان فرانسيسكو وهونولولو في وقت مبكر من أبريل 1932 [ 10 ] [ 11 ] وبين سان فرانسيسكو ومدينة نيويورك بحلول عام 1934. [ 12 ] واستخدم الجيش الأمريكي التلغراف اللاسلكي في ثلاثينيات القرن العشرين، ووسع نطاق استخدامه خلال الحرب العالمية الثانية. [ 13 ] أطلقت البحرية على نظام التلغراف اللاسلكي اسم RATT (التلغراف اللاسلكي الآلي)، بينما أطلق عليه سلاح الإشارة بالجيش اسم SCRT ، وهو اختصار للتلغراف اللاسلكي أحادي القناة. استخدم الجيش تقنية مفتاح إزاحة التردد (FSK)، وقد أثبتت هذه التقنية موثوقية عالية حتى على مسافات طويلة.

الوصف الفني

تتكون محطة التلغراف اللاسلكي من ثلاثة أجزاء متميزة: التلغراف أو آلة الطباعة عن بعد، والمودم ، والراديو.

جهاز التلكس أو الطابعة عن بعد هو جهاز كهروميكانيكي أو إلكتروني . كانت كلمة " تلكس " علامة تجارية لشركة التلكس، لذا تُستخدم المصطلحات "TTY" و"RTTY" و"RATT" و"طابعة عن بعد" عادةً لوصف جهاز عام دون الإشارة إلى شركة مصنعة معينة.

تُعدّ أجهزة الطباعة عن بُعد الكهروميكانيكية ثقيلة ومعقدة ومزعجة، وقد استُبدلت إلى حد كبير بوحدات إلكترونية. تتضمن هذه الأجهزة لوحة مفاتيح، وهي الوسيلة الرئيسية لإدخال النصوص، وطابعة أو وحدة عرض مرئية . ومن أجهزة الإدخال البديلة قارئ الأشرطة المثقبة ، ومؤخرًا وسائط تخزين الحاسوب (مثل الأقراص المرنة). أما أجهزة الإخراج البديلة فهي مثقبات الأشرطة ووسائط تخزين الحاسوب.

يمكن أن يكون خرج الخط في جهاز الطباعة عن بُعد إما على مستوى المنطق الرقمي (+5  فولت تعني "1" منطقيًا أو علامة ، و0  فولت تعني "0" منطقيًا أو مسافة ) أو على مستوى الخط (-80  فولت تعني "1"، و+80  فولت تعني "0"). عندما لا تمر أي بيانات، يكون الخط في حالة "العلامة".

عند الضغط على مفتاح في لوحة مفاتيح جهاز الطباعة عن بُعد، يتم توليد حرف مكون من 5 بتات . يقوم جهاز الطباعة بتحويله إلى تنسيق تسلسلي ، ثم يرسل سلسلة من بتات البدء (قيمة منطقية 0 أو مسافة)، ثم بتات البيانات الخمس واحدة تلو الأخرى، وينتهي ببت التوقف (قيمة منطقية 1 أو علامة، بطول 1 أو 1.5 أو 2 بت). عند وصول سلسلة بتات البدء وبتات البيانات الخمس وبت التوقف إلى مدخل جهاز الطباعة، يتم تحويلها إلى كلمة مكونة من 5 بتات، ثم تُمرر إلى الطابعة أو وحدة العرض المرئي. في أجهزة الطباعة عن بُعد الكهروميكانيكية، كانت هذه الوظائف تتطلب أجهزة كهروميكانيكية معقدة، ولكن يمكن تنفيذها بسهولة باستخدام الإلكترونيات الرقمية القياسية عبر مسجلات الإزاحة . وقد طُوّرت دوائر متكاملة خاصة لهذه الوظيفة، مثل Intersil 6402 و6403. [ 14 ] هذه أجهزة UART مستقلة ، تشبه ملحقات منفذ التسلسل في الحاسوب.

تسمح بتات البيانات الخمسة بـ 32 رمزًا مختلفًا فقط، وهو عدد لا يتسع لـ 26 حرفًا، و10 أرقام، والمسافة، وبعض علامات الترقيم ، ورموز التحكم المطلوبة ، مثل إرجاع السطر، والسطر الجديد، والجرس، وما إلى ذلك. وللتغلب على هذا القيد، يحتوي جهاز الطباعة عن بُعد على حالتين : حالة الأحرف ( بدون تحويل ) وحالة الأرقام ( مع التحويل ). ويحدث الانتقال من حالة إلى أخرى عند إرسال رموز التحكم الخاصة "الأحرف" و "الأرقام" من لوحة المفاتيح أو استقبالها من الخط. في حالة الأحرف، يطبع جهاز الطباعة الأحرف والمسافة، بينما في حالة التحويل، يطبع الأرقام وعلامات الترقيم. كما تستخدم أجهزة الطباعة عن بُعد للغات التي تستخدم أبجديات أخرى حالة تحويل ثالثة إضافية ، حيث تطبع الأحرف بالأبجدية البديلة.

يُطلق على المودم أحيانًا اسم وحدة طرفية، وهو جهاز إلكتروني يُوصل بين جهاز الطباعة عن بُعد وجهاز الإرسال والاستقبال اللاسلكي . يقوم جزء الإرسال في المودم بتحويل الإشارة الرقمية المُرسلة من جهاز الطباعة عن بُعد أو قارئ الشريط إلى إحدى نغمتين صوتيتين ، عادةً 2295/2125  هرتز (الولايات المتحدة) أو 2125/1955  هرتز (أوروبا). تُشير إحدى النغمتين إلى حالة العلامة ، والأخرى إلى حالة الفراغ . بعد ذلك، تُعدّل هاتان النغمتان الصوتيتان جهاز إرسال SSB لإنتاج إشارة التردد اللاسلكي النهائية بتقنية إزاحة التردد الصوتي (AFSK). بعض أجهزة الإرسال قادرة على استخدام تقنية إزاحة التردد المباشر (FSK)، حيث يمكنها استقبال الإشارة الرقمية مباشرةً وتغيير تردد الإرسال وفقًا لحالة إدخال العلامة أو الفراغ . في هذه الحالة، يتم تجاوز جزء الإرسال في المودم.

عند الاستقبال، تُحوّل إشارة FSK إلى النغمات الأصلية بمزجها مع مذبذب محلي يُسمى مذبذب تردد الخفقان (BFO ). تُغذّى هذه النغمات إلى وحدة فك التشفير في المودم، التي تُعالجها عبر سلسلة من المرشحات والكواشف لإعادة إنشاء الإشارة الرقمية الأصلية. تُسمع إشارات FSK على جهاز استقبال لاسلكي للاتصالات مُجهز بمذبذب تردد الخفقان، وتتميز بصوت "بيدل-إيدل-إيدل-إي"، يبدأ وينتهي عادةً بإحدى النغمتين ("الخمول عند العلامة").

سرعة الإرسال خاصيةٌ من خصائص جهاز الطباعة عن بُعد، بينما يُعدّ الفرق بين النغمات التي تُمثّل العلامة والمسافة خاصيةً من خصائص المودم. وبالتالي، فإنّ هذين العاملين مستقلّان، شريطة أن يستوفيا الحدّ الأدنى لحجم الفرق لسرعة إرسال مُحدّدة. يمكن لأجهزة الطباعة عن بُعد الإلكترونية العمل بسهولة بسرعات مُتنوّعة، بينما تتطلّب أجهزة الطباعة عن بُعد الميكانيكية تغيير التروس للعمل بسرعات مُختلفة.

اليوم، يمكن أداء كلتا الوظيفتين باستخدام أجهزة الكمبيوتر الحديثة المزودة بمعالجات الإشارات الرقمية أو بطاقات الصوت . تقوم بطاقة الصوت بوظائف المودم، بينما يقوم المعالج المركزي بمعالجة البتات الرقمية. هذا الأسلوب شائع جدًا في هواية الراديو ، حيث تُستخدم برامج حاسوبية متخصصة مثل fldigi وMMTTY وMixW.

قبل عصر التخزين الحاسوبي واسع النطاق، كانت معظم محطات RTTY تخزن النصوص على أشرطة ورقية باستخدام مثاقب وقارئات الأشرطة الورقية. كان المشغل يكتب الرسالة على لوحة مفاتيح TTY ثم يثقب الرمز على الشريط. بعد ذلك، كان الشريط يُنقل بسرعة عالية وثابتة، دون أخطاء في الكتابة. وكان الشريط قابلاً لإعادة الاستخدام، وفي بعض الحالات - خاصةً عند استخدامه مع ASCII على آلات التحكم العددي - كان يُصنع من البلاستيك أو حتى من معدن رقيق جدًا لضمان إمكانية إعادة استخدامه مرات عديدة.

أكثر إشارات الاختبار شيوعًا هي سلسلة من الأحرف " RYRYRY "، لأنها تُشكّل نمطًا صوتيًا متناوبًا يُفعّل جميع البتات ويسهل التعرّف عليه. كما تُرسل الجمل الجامعة (pangrams) على دوائر RTTY كرسائل اختبار، وأكثرها شيوعًا هي " The quick brown fox jumps over the lazy dog "، وفي الدوائر الفرنسية، "Voyez le brick géant que j'examine près du wharf".

المواصفات الفنية

يعتمد نظام التلغراف اللاسلكي الأصلي (أو "نظام بودو") بشكل شبه دائم على رمز بودو أو أبجدية ITA-2 المكونة من 5 بتات. وتعتمد الوصلة على الإرسال غير المتزامن للأحرف مع بت بدء واحد وبت توقف واحد أو بت ونصف أو اثنين. عادةً ما يكون تعديل جهاز الإرسال من نوع FSK ( F1B ). وفي بعض الأحيان، تُستخدم إشارة AFSK لتعديل موجة حاملة بترددات الراديو (A2B، F2B) على ترددات VHF أو UHF. وتتراوح سرعات الإرسال القياسية بين 45.45 و50 و75 و100 و150 و300 بود .

تتراوح ترددات الإزاحة الشائعة بين 85  هرتز (المستخدمة في ترددات LF وVLF)، و170  هرتز، و425  هرتز، و450  هرتز، و850  هرتز، مع العلم أن بعض المحطات تستخدم ترددات إزاحة غير قياسية. وتوجد اختلافات في أبجدية بودو القياسية لتغطية اللغات المكتوبة بالسيريلية والعربية واليونانية وغيرها، باستخدام تقنيات خاصة. [ 15 ] [ 16 ]

تم توحيد بعض تركيبات السرعة والتحول لخدمات محددة باستخدام نظام التلغراف اللاسلكي الأصلي:

  • تكون عمليات الإرسال اللاسلكي للهواة دائمًا تقريبًا بسرعة 45.45 باود - 170  هرتز، على الرغم من أن BARTG تشجع على نشاط 75 باود في شكل مسابقات مدتها 4 ساعات. [ 17 ]
  • قام هواة الراديو بتجربة إرسال الأبجدية ITA-5 (7 بت ASCII) بسرعة 110 باود - 170  هرتز.
  • تستخدم الخدمات العسكرية التابعة لحلف الناتو ترددات 75 أو 100 باود - 850  هرتز.
  • لا تزال بعض المحطات البحرية تستخدم بروتوكول RTTY بدون تشفير لبث معلومات توافر القنوات (CARB). [ 18 ]
  • تفضل الخدمات التجارية والدبلوماسية وخدمات الأرصاد الجوية معدل 50 باود - 425 أو 450  هرتز. [ 19 ]
  • تستخدم الاتصالات البحرية التجارية الروسية (وفي الماضي، الاتحاد السوفيتي ) 50 باود - 170  هرتز. [ 20 ]
  • تستخدم عمليات الإرسال RTTY على ترددات LF و VLF إزاحة ضيقة تبلغ 85  هرتز، وذلك بسبب النطاق الترددي المحدود للهوائيات.

تاريخ الطباعة اللاسلكية للهواة في بداياتها

بعد الحرب العالمية  الثانية، بدأ هواة اللاسلكي في الولايات المتحدة بتلقي  أجهزة تيليتايب موديل 26 قديمة ولكنها قابلة للاستخدام من شركات تجارية، على أن لا تُستخدم هذه الأجهزة في الخدمة التجارية أو تُعاد إليها. تأسست "جمعية هواة اللاسلكي والتليتايب وVHF" عام 1946 في وودسايد، نيويورك. وسرعان ما غيّرت هذه المنظمة اسمها إلى "جمعية VHF للتليتايب" وبدأت عمليات هواة اللاسلكي في الولايات المتحدة على نطاق 2  متر باستخدام تقنية إزاحة التردد الصوتي (AFSK). أُجري أول اتصال لاسلكي ثنائي الاتجاه مسجل لهواة اللاسلكي ( QSO  ) في مايو 1946 بين ديف وينترز (W2AUF) من بروكلين، نيويورك، وجون إيفانز ويليامز (W2BFD) من وودسايد، لونغ آيلاند، نيويورك. [ 21 ] وعلى الساحل الغربي، بدأ أيضًا استخدام هواة اللاسلكي RTTY على نطاق 2  متر. تم في البداية إنجاز التشغيل على نطاقات 80  مترًا و40  مترًا ونطاقات الراديو للهواة الأخرى عالية التردد (HF) باستخدام مفتاح القطع والوصل نظرًا لأن مفتاح إزاحة التردد (FSK) لم يكن مصرحًا به بعد.

في أوائل عام 1949، أُجري أول اتصال لاسلكي ثنائي الاتجاه عابر للقارات في الولايات المتحدة بتقنية RTTY على نطاق 11  مترًا باستخدام نظام AFSK بين توم ماكمولين (W1QVF) الذي كان يعمل على محطة W1AW وجوني أغالسوف (W6PSW). [ 22 ] أجرى المحطتان اتصالًا جزئيًا في 30 يناير 1949، وكررتاه بنجاح أكبر في  31 يناير. وفي 1 فبراير 1949، تبادلت المحطتان رسائل تهنئة مطبوعة بخط واضح ، وتبادلتا أطراف الحديث . في وقت سابق، وتحديدًا في 23 يناير 1949، تمكن ويليام تي. نوت (W2QGH) من لارشمونت، نيويورك، من تسجيل نسخة أولية من إرسالات الاختبار التي أرسلها W6PSW. وبينما كان من الممكن إجراء الاتصالات ، سرعان ما تبيّن أن نظام FSK متفوق تقنيًا على نظام التشفير التقليدي (إرسال وفصل المفاتيح). بفضل جهود ميريل سوان، W6AEE، من "جمعية RTTY لجنوب كاليفورنيا" ناشرة مجلة RTTY ، وواين غرين، W2NSD، من مجلة CQ ، نجح هواة اللاسلكي في تقديم التماس إلى لجنة الاتصالات الفيدرالية الأمريكية (FCC) لتعديل الجزء  12 من اللوائح، والذي دخل حيز التنفيذ في 20 فبراير 1953. [ 23 ] سمحت اللوائح المعدلة باستخدام FSK في الأجزاء غير الصوتية من نطاقات 80 و 40 و 20  مترًا ، وحددت أيضًا استخدام قناة واحدة بسرعة 60  كلمة في الدقيقة برمز من خمس وحدات يتوافق مع ITA2 . وتم تحديد إزاحة قدرها 850 ± 50 هرتز . كما كان على هواة اللاسلكي تحديد نداء محطتهم في بداية ونهاية كل إرسال، وعلى فترات عشر دقائق باستخدام شفرة مورس الدولية . وقد أثبت استخدام هذه الإزاحة الواسعة أنها مشكلة لعمليات هواة اللاسلكي، حيث كان المشغلون التجاريون قد اكتشفوا بالفعل أن الإزاحة الضيقة هي الأنسب لنطاقات التردد العالي (HF) . بعد التحقيق وتقديم التماس إلى لجنة الاتصالات الفيدرالية،  تم تعديل الجزء 12 في مارس  1956 للسماح لمشغلي الراديو الهواة باستخدام أي إزاحة تبلغ 900  هرتز أو أقل.

جاء إشعار لجنة الاتصالات الفيدرالية (FCC) بشأن اقتراح قواعد تنظيمية (NPRM) الذي أفضى إلى ترخيص استخدام تقنية FSK في نطاقات الترددات العالية (HF) للهواة، استجابةً لطلباتٍ من الرابطة الأمريكية لهواة الراديو (ARRL) والمجلس الوطني لهواة الراديو والسيد  روبرت واينشتاين. وينص الإشعار صراحةً على ذلك، ويمكن الاطلاع على هذه المعلومات كاملةً في  عدد ديسمبر 1951 من مجلة QST . مع أن كتاب "دليل RTTY الجديد " [ 23 ] لا ينسب الفضل إلى الرابطة الأمريكية لهواة الراديو، إلا أنه نُشر في مجلة CQ وكان مؤلفه كاتب عمود فيها ( إذ كانت مجلة CQ آنذاك تُكنّ عداءً عامًا للرابطة الأمريكية لهواة الراديو).

أُقيمت أول مسابقة RTTY من قِبل جمعية RTTY لجنوب كاليفورنيا في الفترة من 31 أكتوبر إلى 1 نوفمبر 1953. [ 24 ] عُرفت المسابقة باسم مسابقة RTTY Sweepstakes، حيث تبادل تسعة وعشرون مشاركًا رسائل تضمنت رقمًا تسلسليًا، ونداء المحطة الأصلية، وتقرير تحقق أو تقرير RST مكونًا من رقمين أو ثلاثة، وقسم ARRL الخاص بالمرسل، والتوقيت المحلي (يُفضل من 00:00 إلى 24:00)، والتاريخ. مثال: NR 23 W0BP CK MINN 1325 FEB 15. بحلول أواخر الخمسينيات، تم توسيع نطاق تبادل المسابقة ليشمل النطاق المستخدم. مثال: NR 23 W0BP CK MINN 1325 FEB 15 FORTY METERS. تم احتساب نقاط المسابقة على النحو التالي: نقطة واحدة لكل رسالة مُرسلة ومُستلمة بالكامل عبر RTTY، ونقطة واحدة لكل رسالة مُستلمة ومؤكدة من قِبل RTTY. تم حساب النتيجة النهائية بضرب إجمالي نقاط الرسائل في عدد أقسام ARRL التي تم العمل عليها. يمكن لمحطتين تبادل الرسائل مجددًا على نطاق ترددي مختلف للحصول على نقاط إضافية، لكن مُضاعِف القسم لا يزيد عند إعادة العمل على نفس القسم على نطاق ترددي مختلف. يُحتسب كل كيان DXCC كقسم إضافي من ARRL لرصيد مُضاعِف RTTY.

في عام 1956، نشرت مجلة جديدة تحمل اسم RTTY ، والتي أعيد تسميتها لاحقًا إلى RTTY Journal ، أول قائمة بالمحطات المهتمة بتقنية RTTY، والتي كان معظمها يقع في الولايات المتحدة القارية. [ 25 ] استخدم هواة اللاسلكي هذه المعلومات للتواصل مع مشغلين آخرين داخل الولايات المتحدة وخارجها. على سبيل المثال، سُجّل أول اتصال ثنائي الاتجاه بتقنية RTTY بين الولايات المتحدة ونيوزيلندا في عام 1956 بين المحطتين W0BP وZL1WB.

بحلول أواخر الخمسينيات، بدأت تظهر منظمات جديدة تُعنى بالراديو التلغرافي للهواة. تأسست "المجموعة البريطانية للراديو التلغرافي للهواة" (BARTG)، والمعروفة الآن باسم "المجموعة البريطانية لبيانات الراديو للهواة" [ 26 ] في يونيو 1959. كما تأسست جمعية فلوريدا للراديو التلغرافي في سبتمبر  1959 [ 27 ]. بدأ هواة الراديو خارج كندا والولايات المتحدة في اقتناء أجهزة التلغراف الفائضة والحصول على تصاريح للبث. سُجّل أول اتصال لاسلكي بتقنية RTTY في المملكة المتحدة في سبتمبر  1959 بين G2UK وG3CQE. بعد أسابيع قليلة، أجرى G3CQE أول اتصال لاسلكي بتقنية RTTY من نوع G/VE مع VE7KX [ 28 ] . وسرعان ما تبع ذلك اتصالات أخرى أجراها G3CQE مع VK3KF وZL3HJ [ 29 ] . استمر انتشار المعلومات حول كيفية الحصول على أجهزة التلغراف الفائضة، وسرعان ما أصبح من الممكن التواصل مع جميع قارات العالم عبر تقنية RTTY.

استخدم هواة الراديو تصميمات معدات متنوعة للبث باستخدام نظام RTTY في الخمسينيات والستينيات من القرن الماضي. استخدم الهواة أجهزة الاستقبال الموجودة لديهم لتشغيل نظام RTTY، لكنهم احتاجوا إلى إضافة وحدة طرفية، تسمى أحيانًا وحدة فك التشفير، لتحويل إشارات الصوت المستلمة إلى إشارات تيار مستمر لجهاز الطباعة عن بعد.

كانت معظم أجهزة استقبال إشارات RTTY تُصنع محليًا، باستخدام تصاميم منشورة في مجلات هواة اللاسلكي. يمكن تقسيم هذه التصاميم الأصلية إلى فئتين من أجهزة الاستقبال: أجهزة استقبال الصوت وأجهزة تحويل التردد المتوسط. وقد لاقت أجهزة استقبال الصوت رواجًا أكبر بين هواة اللاسلكي. ومن الأمثلة على أجهزة الاستقبال النموذجية التي استُخدمت حتى منتصف الستينيات تصاميم Twin City وW2JAV وW2PAT. وفي أواخر الستينيات وأوائل السبعينيات، ظهرت أجهزة استقبال صممها W6FFC، مثل TT/L وST-3 وST-5 وST-6. نُشرت هذه التصاميم لأول مرة في مجلة RTTY بدءًا من سبتمبر  1967 وحتى عام 1970.

قام كيث بيترسن، W8SDZ، بتطوير نسخة معدلة من وحدة طرفية W6FFC TT/L، ونُشرت لأول مرة في مجلة RTTY في سبتمبر  1967. قام رالف ليلاند، W8DLT، برسم المخطط في المقالة.

كان على هواة اللاسلكي تعديل أجهزة الإرسال الخاصة بهم لتمكين تشغيل نظام RTTY عالي التردد. وقد تحقق ذلك بإضافة مفتاح إزاحة تردد يستخدم صمامًا ثنائيًا لتشغيل مكثف وإيقافه في الدائرة، مما يؤدي إلى تغيير تردد جهاز الإرسال بالتزامن مع إشارة التلغراف التي تتغير من علامة إلى مسافة ثم إلى علامة. كان نظام RTTY يتطلب جهاز إرسال عالي الاستقرار. كان جهاز الإرسال النموذجي من نوع مضاعفة التردد، الذي شاع استخدامه في الخمسينيات والستينيات، مستقرًا نسبيًا على نطاق 80  مترًا ، ولكنه يصبح أقل استقرارًا تدريجيًا على نطاقات 40  مترًا و 20  مترًا و 15  مترًا . وبحلول منتصف الستينيات، تم تحديث تصميمات أجهزة الإرسال، حيث تم دمج مذبذب عالي التردد يتم التحكم فيه بواسطة بلورة مع مذبذب منخفض التردد متغير، مما أدى إلى تحسين استقرار التردد عبر جميع نطاقات التردد العالي لهواة اللاسلكي.

في بدايات هواية الراديو عبر الأقمار الصناعية (RTTY)، استحدثت جمعية RTTY في جنوب كاليفورنيا جائزة " العمل في جميع القارات" (WAC – RTTY Award) وأصدرتها مجلة RTTY Journal. [ 30 ] وكانت محطة VE7KX أول محطة راديو هواة تحصل على هذه الجائزة. [ 31 ] أما أولى المحطات التي تم الاعتراف بحصولها على جائزة WAC RTTY أحادية النطاق فهي: W1MX ( 3.5  ميجاهرتز )، وDL0TD ( 7.0  ميجاهرتز )، وK3SWZ ( 14.0  ميجاهرتز )، وW0MT ( 21.0  ميجاهرتز )، وFG7XT ( 28.0  ميجاهرتز ). [ 32 ] وبدأت الرابطة الأمريكية لهواة الراديو (ARRL) بإصدار شهادات WAC RTTY في عام 1969.

بحلول أوائل سبعينيات القرن العشرين، انتشرت تقنية RTTY لهواة اللاسلكي في جميع أنحاء العالم، وأصبح من الممكن التواصل مع أكثر من 100  دولة عبرها. وكانت محطة FG7XT أول محطة هواة لاسلكي تدّعي تحقيق هذا الإنجاز. مع ذلك، لم يُقدّم جان بطاقات تأكيد الاتصال (QSL) الخاصة به للمراجعة المستقلة. وفي عام 1971، كانت محطة ON4BX أول محطة هواة لاسلكي تُقدّم بطاقاتها إلى محرر قسم الاتصالات بعيدة المدى (DX) في مجلة RTTY ، وتحقق هذا الإنجاز. [ 33 ] بدأت الرابطة الأمريكية لهواة اللاسلكي (ARRL) بإصدار جوائز DXCC RTTY في 1 نوفمبر 1976. [ 34 ] قبل ذلك التاريخ، كانت جائزة التواصل مع 100 دولة عبر RTTY متاحة فقط من خلال مجلة RTTY.

في الفترة من الخمسينيات إلى السبعينيات من القرن العشرين، كان " فن RTTY " نشاطًا شائعًا على الهواء. وكان هذا يتألف من صور (أحيانًا متقنة وفنية للغاية) يتم إرسالها عبر RTTY باستخدام أشرطة مثقوبة طويلة، ثم تقوم محطة الاستقبال بطباعتها على الورق.

في 7 يناير 1972، عدّلت لجنة الاتصالات الفيدرالية (FCC) الجزء  97 للسماح بسرعات أعلى لتقنية RTTY. وتمّ اعتماد أربع سرعات قياسية، وهي: 60 كلمة في الدقيقة ( 45 باود )، و67 كلمة في الدقيقة (50 باود)، و75 كلمة في الدقيقة (56.25 باود)، و100 كلمة في الدقيقة (75 باود). كان لدى العديد من هواة اللاسلكي أجهزة قابلة للترقية إلى سرعات 75 و100 كلمة في الدقيقة عن طريق تغيير تروس جهاز الطباعة عن بُعد. وبينما كان هناك اهتمام مبدئي بالتشغيل بسرعة 100 كلمة في الدقيقة ، عاد العديد من هواة اللاسلكي إلى سرعة 60 كلمة في الدقيقة . تضمنت بعض أسباب فشل نظام HF RTTY بسرعة 100 كلمة في الدقيقة سوء تشغيل أجهزة الطباعة عن بعد الميكانيكية التي لم تتم صيانتها بشكل صحيح، ووحدات طرفية ذات نطاق ترددي ضيق، والاستمرار في استخدام إزاحة 170 هرتز بسرعة 100 كلمة في الدقيقة ، ومعدلات الخطأ المفرطة بسبب تشوه المسارات المتعددة وطبيعة الانتشار الأيوني.

وافقت لجنة الاتصالات الفيدرالية على استخدام نظام ASCII من قبل محطات الراديو للهواة في 17 مارس 1980 بسرعات تصل إلى 300  باود من 3.5  ميجاهرتز إلى 21.25  ميجاهرتز ، و1200  باود بين 28  ميجاهرتز و 225  ميجاهرتز . كما تم الترخيص بسرعات تصل إلى 19.2  كيلو باود على ترددات الهواة التي تزيد عن 420  ميجاهرتز . [ 35 ]

تم تعديل معدلات الرموز هذه لاحقًا: [ 36 ]

الطول الموجي الاسمي للنطاقمعدل الرموزتنظيم لجنة الاتصالات الفيدرالية
12  مترًا وما دون47 CFR § 97.307 (f)(3)
10  أمتار
1200 باود
47 CFR § 97.307 (f)(4)
6  أمتار و 2  متر
19.6 كيلوبود
47 CFR § 97.307 (f)(5)
1.25  متر و 70  سم
56 كيلوبود
47 CFR § 97.307 (f)(6)
33  سم وما فوق
[غير محدد]
47 CFR § 97.307 (f)(7)

تم رفع شرط تحديد نداء محطة الراديو الخاصة بهواة الراديو في الولايات المتحدة في بداية ونهاية كل إرسال رقمي، وعلى فترات عشر دقائق باستخدام شفرة مورس الدولية، من قبل لجنة الاتصالات الفيدرالية في 15 يونيو 1983.

مقارنة مع الأوضاع الأخرى

يبلغ معدل نقل البيانات النموذجي لبروتوكول RTTY في عمليات هواة اللاسلكي 45.45 باود (حوالي 60 كلمة في الدقيقة). ولا يزال شائعًا كنمط اتصال "من لوحة مفاتيح إلى لوحة مفاتيح" في هواة اللاسلكي. [ 37 ] وقد تراجع استخدام RTTY تجاريًا مع توفر أنماط بيانات بديلة أسرع وأكثر موثوقية، باستخدام الأقمار الصناعية أو اتصالات أخرى.

نظراً لسرعة نقلها، تتميز تقنية RTTY بكفاءة طيفية منخفضة . تتطلب إشارة RTTY النموذجية ذات  إزاحة 170 هرتز عند معدل نقل بيانات 45.45 باود  نطاق ترددي للمستقبل يبلغ حوالي 250 هرتز، أي أكثر من ضعف النطاق المطلوب لتقنية PSK31 . نظرياً، عند هذا المعدل، يمكن تقليل حجم الإزاحة إلى 22.725  هرتز، مما يقلل بشكل كبير من النطاق الترددي المطلوب. ولأن تقنية RTTY، باستخدام تعديل AFSK أو FSK ، تُنتج موجة ذات قدرة ثابتة، فإن جهاز الإرسال لا يحتاج إلى استخدام مضخم خطي ، وهو أمر ضروري للعديد من أنماط الإرسال الرقمي. يمكن استخدام مضخم من الفئة C أكثر كفاءة .

إن تقنية RTTY، التي تستخدم إما تعديل AFSK أو FSK، مقاومة إلى حد ما لتقلبات انتشار الترددات العالية والتداخل، ومع ذلك فإن الأنماط الرقمية الحديثة، مثل MFSK ، تستخدم تصحيح الخطأ الأمامي لتوفير موثوقية بيانات أفضل بكثير.

المستخدمون الأساسيون

بشكل أساسي، المستخدمون الرئيسيون هم أولئك الذين يحتاجون إلى اتصالات قوية عبر الموجات القصيرة. ومن الأمثلة على ذلك:

  • جميع الإدارات العسكرية، في جميع أنحاء العالم (باستخدام التشفير)
  • الخدمات الدبلوماسية في جميع أنحاء العالم (باستخدام التشفير)
  • يقوم خفر السواحل الأمريكي ببث تقارير الطقس بشكل شبه متواصل
  • تُستخدم أنظمة RTTY أيضًا من قبل هواة الراديو ، وهي شائعة للاتصالات بعيدة المدى.

إحدى الخدمات المنتظمة التي تبث معلومات الأرصاد الجوية عبر نظام RTTY هي دائرة الأرصاد الجوية الألمانية (Deutscher Wetterdienst أو DWD). تبث DWD بانتظام برنامجين على ترددات مختلفة، منخفضة وعالية ، باستخدام نظام RTTY القياسي (الأبجدية ITA-2). فيما يلي قائمة برموز النداء والترددات ومعدلات نقل البيانات والتحولات: [ 19 ]

نداءتكرارالسرعة/التبديل
DDH47147.3  كيلو هرتز50 باود/85  هرتز
DDK24583  كيلو هرتز50 باود/450  هرتز
DDH77646  كيلو هرتز50 باود/450  هرتز
DDK910100.8  كيلو هرتز50 باود/450  هرتز
DDH911039  كيلو هرتز50 باود/450  هرتز
DDH814467.3  كيلو هرتز50 باود/450  هرتز

يمكن استقبال إشارات DWD بسهولة في أوروبا وشمال إفريقيا وأجزاء من أمريكا الشمالية.

انظر أيضاً

أنظمة الاتصالات اللاسلكية الرقمية عالية التردد

  • نظام ACARS ، المستخدم في الطيران التجاري - يعتمد على الحزم
  • تم تطوير برنامج CLOVER2000 بواسطة شركة HAL الأمريكية لتطبيقات هواة الراديو
  • نظام Hellschreiber ، وهو نظام هجين للفاكس وRTTY، نظام قديم جدًا من ثلاثينيات القرن العشرين
  • تشمل مجموعة MFSK كلاً من COQUELET و PICCOLO و Olivia MFSK ، والتي يشار إليها أيضاً بشكل عام باسم Polytone
  • MT63 ، تم تطويره واستخدامه من قبل هواة الراديو وبعض الوكالات الحكومية
  • نظام Navtex ، المستخدم في تقارير الطقس البحرية، مع رمز التحكم في أخطاء FEC باستخدام نظام SITOR -B
  • تم تطوير واستخدام PSK31 و PSK63 من قبل هواة الراديو
  • PACTOR ، وهو نوع من أنواع SITOR يعتمد على حزم البيانات، تم تطويره بواسطة هواة الراديو في ألمانيا
  • AX.25 ، معيار الراديو الرقمي الأصلي الذي طوره الهواة
  • نظام الإبلاغ التلقائي عن الحزم ، المبني على معيار AX.25، والذي يستخدمه هواة اللاسلكي وخدمات الطوارئ ويتضمن تحديد المواقع عبر نظام تحديد المواقع العالمي (GPS).
  • Q15X25 ، وهو تنسيق حزم بيانات أنشأه هواة الراديو (AX25)، مشابه لمعيار X25 التجاري
  • الاتصال السريع والبسيط (FSQ)، وهو نمط HF تم تطويره من قبل هواة الراديو لنا في ظروف الرؤية القريبة وظروف شروق الشمس/غروبها.
  • SITOR (الطباعة عن بعد عبر الراديو) هو نسخة تجارية من RTTY مع التحكم في الأخطاء (تسمى نسخة هواة الراديو AMTOR ).
  • Sailmail ، نظام بريد تجاري عالي التردد
  • WSJT ، برنامج حاسوبي يُستخدم للاتصال اللاسلكي ذي الإشارة الضعيفة بين هواة الراديو
