المجهرية بتقنية STED

الموسوعة الحرة
يوفر المجهر المحفز لاستنفاد الانبعاث (STED) تحسينات كبيرة في الدقة مقارنة بتلك الممكنة مع المجهر البؤري .

يُعدّ مجهر استنزاف الانبعاث المحفز ( STED ) أحد التقنيات التي تُشكّل المجهر فائق الدقة . فهو يُنتج صورًا فائقة الدقة من خلال التعطيل الانتقائي للفلوروفورات ، مما يُقلّل مساحة الإضاءة عند نقطة التركيز، وبالتالي يُحسّن الدقة المُمكنة لنظام مُعيّن. [ 1 ] طُوّر هذا المجهر على يد ستيفان دبليو هيل ويان ويشمان عام 1994، [ 2 ] وأُجريت أولى التجارب العملية عليه على يد هيل وتوماس كلار عام 1999. [ 3 ] مُنح هيل جائزة نوبل في الكيمياء عام 2014 تقديرًا لتطويره. في عام 1986، حصل ف. أ. أوخونين [ 4 ] (معهد الفيزياء الحيوية، أكاديمية العلوم في الاتحاد السوفيتي ، الفرع السيبيري، كراسنويارسك) على براءة اختراع لفكرة STED. [ 5 ] لم يكن هيل وويشمان على علم بهذه البراءة عام 1994.

يُعدّ مجهر STED أحد أنواع تقنيات المجهر فائقة الدقة التي طُوّرت مؤخرًا لتجاوز حدّ الانعراج في المجهر الضوئي وزيادة الدقة. يعتمد STED على تقنية وظيفية حتمية تستغلّ الاستجابة غير الخطية للفلوروفورات المستخدمة عادةً في وسم العينات البيولوجية، وذلك لتحسين الدقة، أي أنه يسمح بالتقاط صور بدقة أقل من حدّ الانعراج. يختلف هذا عن التقنيات الوظيفية العشوائية، مثل مجهر التموضع المُنشّط ضوئيًا (PALM) ومجهر إعادة البناء البصري العشوائي (STORM)، حيث تستخدم هذه الطرق نماذج رياضية لإعادة بناء صور بدقة أقل من حدّ الانعراج من مجموعات عديدة من الصور المحدودة بالانعراج.

خلفية

صيغة إرنست آبي لحدود الانعراج، منقوشة على حجر في نصب تذكاري في مدينة يينا .

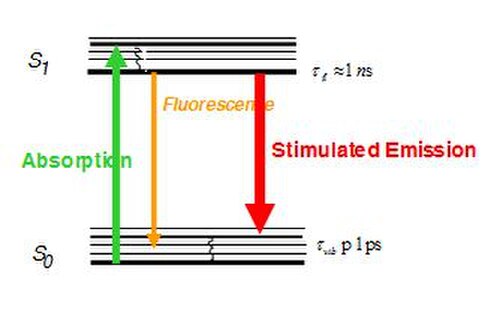

مخطط جابلونسكي يوضح الانزياح الأحمر للفوتون المحفز. يسمح هذا الانزياح الأحمر بتجاهل الفوتون المحفز.

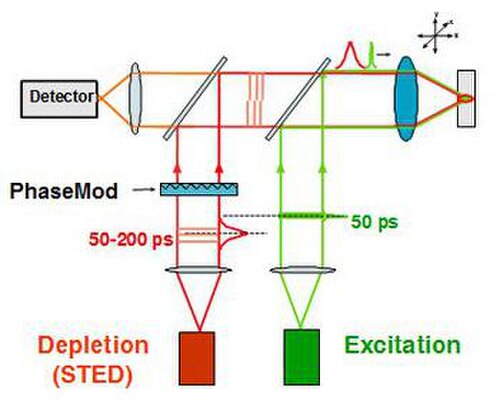

مخطط تصميم جهاز STED. يسمح تصميم الليزر المزدوج باستخدام الإثارة والانبعاث المحفز معًا في تقنية STED.

في المجهر التقليدي، تكون الدقة التي يمكن الحصول عليها محدودة بسبب حيود الضوء . وقد وضع إرنست آبي معادلة لوصف هذا الحد. المعادلة هي:

د=λ2نالخطيئة⁡α=λ2شمالأ{\displaystyle \mathrm {D} ={\frac {\lambda }{2n\sin {\alpha }}}={\frac {\lambda }{\mathrm {2NA} }}}

حيث D هو حد الحيود، وλ هو الطول الموجي للضوء، وNA هي الفتحة العددية ، أو معامل انكسار الوسط مضروبًا في جيب زاوية السقوط. يصف n معامل انكسار العينة، وα تقيس نصف الزاوية المجسمة التي يجمع منها الضوء بواسطة العدسة الشيئية، وλ هو الطول الموجي للضوء المستخدم لإثارة العينة، وNA هي الفتحة العددية. للحصول على دقة عالية (أي قيم D صغيرة)، تُعد الأطوال الموجية القصيرة وقيم NA العالية (NA = n sinα) مثالية. [ 6 ] يُعد حد الحيود هذا المعيار الذي تُقاس به جميع طرق الدقة الفائقة. ولأن تقنية STED تُعطّل التألق بشكل انتقائي، فإنها تُحقق دقة أفضل من المجهر البؤري التقليدي. يحدث التألق الطبيعي عن طريق إثارة إلكترون من حالته الأرضية إلى حالة إلكترونية مثارة ذات مستوى طاقة أساسي مختلف (من S0 إلى S1)، والذي، بعد عودته إلى الحالة الاهتزازية الأرضية (S1)، يُصدر فوتونًا بانتقاله من S1 إلى مستوى طاقة اهتزازي على S0. يُقاطع التألق المُحفَّز بالانتقال (STED) هذه العملية قبل إطلاق الفوتون. يُجبر الإلكترون المُثار على العودة إلى حالة اهتزازية أعلى من تلك التي يدخلها انتقال التألق، مما يؤدي إلى انزياح الفوتون المُطلق نحو الأحمر كما هو موضح في الصورة على اليمين. [ 7 ] نظرًا لأن الإلكترون ينتقل إلى حالة اهتزازية أعلى، فإن فرق الطاقة بين الحالتين يكون أقل من فرق الطاقة في التألق الطبيعي. يؤدي هذا الانخفاض في الطاقة إلى زيادة الطول الموجي، مما يتسبب في انزياح الفوتون نحو الطرف الأحمر من الطيف. هذا الانزياح يُميز بين نوعي الفوتونات، ويسمح بتجاهل الفوتون المُحفَّز.

لإجبار هذا الانبعاث البديل على الحدوث، يجب أن يصطدم فوتون ساقط بالفلوروفور. لهذا الشرط المتعلق باصطدام الفوتون الساقط تأثيران على تقنية STED. أولًا، يؤثر عدد الفوتونات الساقطة بشكل مباشر على كفاءة هذا الانبعاث، وثانيًا، مع وجود أعداد كبيرة كافية من الفوتونات، يمكن كبح التألق تمامًا. [ 8 ] ولتحقيق العدد الكبير من الفوتونات الساقطة اللازمة لكبح التألق، يجب أن يكون الليزر المستخدم لتوليد الفوتونات عالي الكثافة. لسوء الحظ، قد يؤدي هذا الليزر عالي الكثافة إلى مشكلة التبييض الضوئي للفلوروفور، وهو مصطلح يُطلق على تدمير الفلوروفورات بفعل الضوء عالي الكثافة.

عملية

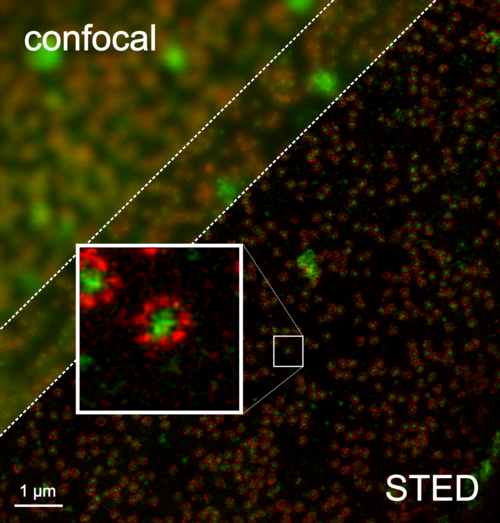

مقارنة بين المجهر متحد البؤر ومجهر STED. يوضح هذا تحسن دقة مجهر STED مقارنةً بالتقنيات التقليدية.

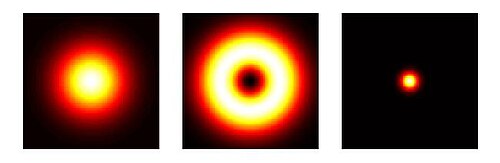

بقعة الإثارة (ثنائية الأبعاد، يسار)، بقعة إزالة الإثارة على شكل حلقة (وسط) والمنطقة المتبقية التي تسمح بالتألق (يمين).

تعمل تقنية STED عن طريق استنزاف الفلورة في مناطق محددة من العينة مع إبقاء بؤرة مركزية نشطة لإصدار الفلورة. ويمكن هندسة هذه المنطقة البؤرية بتغيير خصائص مستوى بؤبؤ العدسة الشيئية. [ 9 ] [ 10 ] [ 11 ] يُعد الشكل الحلقي المستخدم في الحصر الجانبي ثنائي الأبعاد، كما هو موضح أدناه، المثال المبكر الأكثر شيوعًا لهذه العناصر البصرية الحيودية (DOEs) . يتم استنزاف المنطقة الحمراء، بينما تبقى البقعة الخضراء نشطة. يتم توليد هذا العنصر البصري الحيودي بواسطة استقطاب دائري لليزر الاستنزاف، بالإضافة إلى دوامة بصرية . تتراوح الدقة الجانبية لهذا العنصر عادةً بين 30 و80  نانومترًا. ومع ذلك، فقد تم الإبلاغ عن قيم تصل إلى 2.4  نانومتر. [ 12 ]  باستخدام عناصر بصرية حيودية مختلفة، تم إثبات دقة محورية في حدود 100 نانومتر. [ 13 ] تصف معادلة آبي المعدلة هذه الدقة دون حد الحيود على النحو التالي:

د=λ2نالخطيئة⁡α1+أناأناقعد=λ2شمالأ1+σ{\displaystyle \mathrm {D} ={\frac {\lambda} {2n\sin {\alpha }{\sqrt {1+{\frac {I}{I_{\text{sat}}}}}}}}={\frac {\lambda }{\mathrm {2NA} {\sqrt {1+\sigma }}}}}}

أينن{\textstyle n}هو معامل انكسار الوسط،أنا{\textstyle I}هي شدة داخل التجويف وأناقعد{\textstyle I_{\text{sat}}}هي شدة التشبع . حيثσ{\textstyle \sigma }يمثل عامل التشبع نسبة شدة STED المطبقة (القصوى) إلى شدة التشبع.σ=أناالأعلى/أناقعد{\textstyle \sigma =I_{\text{max}}/I_{\text{sat}}}[ 6 ] [ 14 ]​

لتحسين فعالية تقنية STED، يجب أن يكون التداخل الهدام في مركز البؤرة مثالياً قدر الإمكان. وهذا يفرض قيوداً معينة على البصريات التي يمكن استخدامها.

الأصباغ

في المراحل الأولى لتطوير تقنية STED، كان عدد الأصباغ التي يمكن استخدامها في هذه العملية محدودًا للغاية. وقد ذُكر اسم رودامين ب في أول وصف نظري لهذه التقنية. [ 2 ] ونتيجةً لذلك، كانت الأصباغ الأولى المستخدمة عبارة عن ليزرات باعثة للضوء في الطيف الأحمر. ولتمكين تحليل الأنظمة البيولوجية باستخدام تقنية STED، يجب تصميم الأصباغ ومصادر الليزر بما يتناسب مع النظام. وقد أدى هذا السعي لتحسين تحليل هذه الأنظمة إلى تطوير تقنيتي STED للخلايا الحية وSTED متعدد الألوان، ولكنه استلزم أيضًا استخدام أصباغ وأنظمة إثارة أكثر تطورًا لاستيعاب الوظائف المتزايدة. [ 7 ]

كان من بين هذه التطورات تطوير الخلايا الموسومة مناعيًا. هذه الخلايا عبارة عن أصباغ فلورية بتقنية STED مرتبطة بالأجسام المضادة عبر روابط أميدية. أول استخدام لهذه التقنية كان بربط صبغة MR-121SE الحمراء بجسم مضاد ثانوي مضاد للفأر. [ 8 ] منذ ذلك التطبيق الأول، طُبقت هذه التقنية على نطاق أوسع بكثير من الأصباغ، بما في ذلك الأصباغ الخضراء، Atto 532، [ 15 ] [ 16 ] [ 17 ] والأصفرة، Atto 590، [ 18 ] بالإضافة إلى أصباغ حمراء أخرى. علاوة على ذلك، استُخدمت صبغة Atto 647N لأول مرة مع هذه الطريقة لإنتاج STED ثنائي اللون. [ 19 ]

التطبيقات

على مدى السنوات القليلة الماضية، تطورت تقنية STED من تقنية معقدة ومتخصصة للغاية إلى طريقة عامة تعتمد على التألق الضوئي. ونتيجة لذلك، تم تطوير عدد من الطرق لتوسيع نطاق استخدام STED وتوفير المزيد من المعلومات.

التحليل الهيكلي

منذ بدايتها، أتاحت تقنية STED للمجهر الفلوري أداء مهام كانت حكرًا على المجهر الإلكتروني. فعلى سبيل المثال، استُخدمت STED لتوضيح تحليل بنية البروتين على مستوى العضيات الفرعية. ويُعدّ رصد خيوط الهيكل الخلوي دليلًا شائعًا على هذا المستوى من الدراسة. إضافةً إلى ذلك، تُستخدم الخيوط العصبية والأكتين والتوبولين غالبًا لمقارنة قدرة التمييز بين مجهر STED والمجهر متحد البؤر . [ 20 ] [ 21 ] [ 22 ]

 باستخدام تقنية STED، تم تحقيق دقة مكانية تتراوح بين 70 و90 نانومترًا عند فحص بروتين SNAP25 ، وهو بروتين بشري ينظم اندماج الأغشية. وقد أظهرت هذه الملاحظة أن SNAP25 يشكل تجمعات بغض النظر عن وظيفة وحدة SNARE، ويرتبط ببروتين السنتاكسين المتجمع. [ 23 ] [ 24 ] كما تستفيد دراسات العضيات المعقدة، مثل الميتوكوندريا، من مجهر STED لتحليل بنيتها. وباستخدام مجاهر STED مصممة خصيصًا بدقة مكانية أقل من 50 نانومترًا، وُجد أن  بروتينات الميتوكوندريا Tom20 و VDAC1 و COX2 تتوزع على شكل تجمعات نانوية. [ 25 ] [ 26 ] وفي دراسة أخرى، استُخدم مجهر STED محلي الصنع وصبغة فلورية مرتبطة بالحمض النووي ، لقياس أطوال شظايا الحمض النووي بدقة أعلى بكثير من القياس التقليدي باستخدام المجهر متحد البؤر . [ 27 ]

الأساليب الارتباطية

بفضل وظيفتها، يمكن استخدام مجهر STED غالبًا مع طرق أخرى عالية الدقة. تتجاوز دقة كل من مجهر الإلكترون ومجهر القوة الذرية دقة STED، ولكن من خلال الجمع بين القوة الذرية وSTED، تمكن شيما وزملاؤه من تصوير الهيكل الخلوي للأكتين في خلايا سرطان المبيض البشري مع رصد التغيرات في صلابة الخلية. [ 28 ]

متعدد الألوان

طُوِّرت تقنية STED متعددة الألوان استجابةً لمشكلة متنامية في استخدام STED لدراسة العلاقة بين بنية البروتينات ووظيفتها. لدراسة هذا النوع من الأنظمة المعقدة، يجب استخدام اثنين على الأقل من الفلوروفورات المنفصلة. باستخدام صبغتين فلوريتين وزوجين من الحزم الضوئية، أصبح التصوير المتزامن لتجمعات البروتينات المشبكية والميتوكوندرية ممكنًا بدقة تصل إلى 5  نانومتر [18]. كما استُخدمت تقنية STED متعددة الألوان لإثبات أن مجموعات بروتينات الحويصلات المشبكية المختلفة لا تختلط في أزرار المشابك العصبية الهاربة [ 29 ] [ 30 ]. وباستخدام تقنية STED ثنائية اللون مع التصوير متعدد فترات العمر، أصبح من الممكن الحصول على تقنية STED ثلاثية القنوات.

خلية حية

في البداية، اعتُبرت تقنية STED مفيدةً لدراسة الخلايا الحية. [ 13 ] لسوء الحظ، كانت الطريقة الوحيدة لدراسة الخلايا آنذاك هي وسم الغشاء البلازمي بأصباغ عضوية. [ 29 ] أظهر دمج تقنية STED مع مطيافية ارتباط التألق أن المركبات الجزيئية التي تتوسطها الكوليسترول تحبس السفينجوليبيدات ، ولكن بشكل مؤقت فقط. [ 31 ] مع ذلك، فإن البروتينات الفلورية وحدها هي التي تُتيح إمكانية تصوير أي عُضية أو بروتين في الخلية الحية. وقد ثبتت فعالية هذه الطريقة  بدقة مكانية تبلغ 50 نانومتر داخل خلايا الثدييات المُعبرة عن بروتين سيترين-توبولين. [ 32 ] [ 33 ] إضافةً إلى الكشف عن التراكيب في خلايا الثدييات، سمحت تقنية STED بتصوير تجمعات بروتينات PIN الموسومة بـ YFP في الغشاء البلازمي للخلايا النباتية. [ 34 ]

أُجريت مؤخراً تقنية STED متعددة الألوان للخلايا الحية باستخدام ليزر نبضي للأشعة تحت الحمراء البعيدة وتعبير CLIPf-tag وSNAPf-tag. [ 35 ]

في دماغ الحيوانات السليمة

يمكن تصوير الطبقات السطحية لقشرة دماغ الفأر بشكل متكرر من خلال نافذة قحفية. [ 36 ] وهذا يسمح بتتبع مصير وشكل الأشواك التغصنية الفردية لأسابيع عديدة. [ 37 ] وباستخدام تقنية STED ثنائية اللون، يصبح من الممكن حتى تحديد البنية النانوية للكثافة بعد المشبكية في الحيوانات الحية. [ 38 ]

STED بأسعار الفيديو وما بعدها

تتطلب تقنية التصوير فائق الدقة وحدات بكسل صغيرة، مما يعني الحاجة إلى مساحات أكبر للتصوير في العينة الواحدة، وبالتالي زيادة وقت التصوير. مع ذلك، يعتمد حجم البؤرة على شدة الليزر المستخدم في عملية الاستنزاف. ونتيجة لذلك، يمكن ضبط حجم هذه البؤرة، مما يؤدي إلى تغيير حجمها وسرعة التصوير. ومن ثم، يمكن التوصل إلى حل وسط بين هذين العاملين لكل مهمة تصوير محددة. وقد سُجلت معدلات تصل إلى 80 إطارًا في الثانية، مع بؤر يبلغ حجمها حوالي 60  نانومترًا. [ 1 ] [ 39 ] ويمكن الوصول إلى معدل يصل إلى 200 إطار في الثانية لحقول الرؤية الصغيرة. [ 40 ]

مشاكل

يمكن أن يحدث التلاشي الضوئي إما نتيجة الإثارة إلى حالة إثارة أعلى، أو نتيجة الإثارة في الحالة الثلاثية . ولمنع إثارة الإلكترون المُثار إلى حالة إثارة أخرى أعلى، يجب ألا تتداخل طاقة الفوتون اللازم لتحفيز الانبعاث البديل مع طاقة الإثارة من حالة إثارة إلى أخرى. [ 41 ] وهذا يضمن أن كل فوتون ليزر يلامس جزيئات الفلوروفور سيُسبب انبعاثًا مُحفزًا، ولن يتسبب في إثارة الإلكترون إلى حالة طاقة أعلى. تتميز الحالات الثلاثية بعمر أطول بكثير من الحالات المفردة، ولمنع إثارة الحالات الثلاثية، يجب أن يكون الفاصل الزمني بين نبضات الليزر طويلًا بما يكفي للسماح للإلكترون بالاسترخاء من خلال طريقة إخماد أخرى، أو يجب إضافة مركب كيميائي لإخماد الحالة الثلاثية. [ 20 ] [ 42 ] [ 43 ]
