شاشة الكريستال السائل ذات الترانزستور الرقيق ( TFT LCD ) هي نوع من شاشات الكريستال السائل تستخدم تقنية الترانزستور الرقيق لتحسين جودة الصورة، مثل إمكانية التحكم والتباين. [ 1 ] شاشة TFT LCD هي شاشة LCD ذات مصفوفة نشطة ، [ 2 ] على عكس شاشات LCD ذات المصفوفة السلبية أو شاشات LCD البسيطة ذات التشغيل المباشر (أي ذات أجزاء متصلة مباشرة بالإلكترونيات خارج شاشة LCD) والتي تحتوي على عدد قليل من الأجزاء.

تُستخدم شاشات TFT LCD في أجهزة التلفزيون وشاشات الكمبيوتر والهواتف المحمولة وأنظمة ألعاب الفيديو والمساعدات الرقمية الشخصية وأنظمة الملاحة وأجهزة العرض [ 3 ] ولوحات القيادة في بعض السيارات وفي الدراجات النارية المتوسطة إلى عالية الجودة .

تاريخ

في فبراير 1957، قدم جون والمارك من شركة آر سي إيه طلب براءة اختراع لترانزستور MOSFET ذي طبقة رقيقة [ 4 ] . قام بول ك. وايمر ، وهو أيضاً من شركة آر سي إيه ، بتطبيق أفكار والمارك وطوّر الترانزستور ذو الطبقة الرقيقة (TFT) في عام 1962، وهو نوع من ترانزستورات MOSFET يختلف عن ترانزستور MOSFET التقليدي . وقد صُنع من طبقات رقيقة من سيلينيد الكادميوم وكبريتيد الكادميوم .

طُرحت فكرة شاشة العرض البلورية السائلة (LCD) القائمة على الترانزستورات الرقيقة (TFT) على يد برنارد ليشنر من مختبرات آر سي إيه عام 1968. وفي عام 1971، عرض ليشنر، وإف جيه مارلو، وإي أو نيستر، وجيه تولتس شاشة عرض مصفوفة 2×18 تعمل بدائرة هجينة باستخدام نمط التشتت الديناميكي لشاشات العرض البلورية السائلة. [ 5 ] وفي عام 1973، طور تي بيتر برودي ، وجيه إيه أسارس، وجي دي ديكسون في مختبرات أبحاث وستنجهاوس ترانزستورًا رقيقًا من سيلينيد الكادميوم ( CdSe )، والذي استخدموه لعرض أول شاشة عرض بلورية سائلة (LCD) تعتمد على ترانزستورات رقيقة من سيلينيد الكادميوم. [ 6 ] [ 7 ] قام برودي وفانغ-تشين لو بعرض أول شاشة عرض بلورية سائلة مسطحة ذات مصفوفة نشطة (AM LCD) باستخدام ترانزستورات CdSe TFTs في عام 1974، ثم صاغ برودي مصطلح " المصفوفة النشطة " في عام 1975. [ 5 ]

بحلول عام 2013، كانت معظم أجهزة العرض المرئي الإلكترونية الحديثة عالية الدقة والجودة تستخدم شاشات المصفوفة النشطة القائمة على تقنية الترانزستورات الرقيقة (TFT). [ 8 ] [ 9 ] [ 6 ] [ 10 ] [ 11 ] [ 12 ]

اعتبارًا من عام 2024، لا تزال شاشات TFT LCD مهيمنة، لكنها تتنافس مع شاشات OLED من حيث السطوع العالي والدقة العالية، وتتنافس مع الورق الإلكتروني من حيث استهلاك الطاقة المنخفض.

بناء

رسم تخطيطي لتخطيط البكسل

تتميز شاشات الكريستال السائل المستخدمة في الآلات الحاسبة وغيرها من الأجهزة ذات الشاشات البسيطة المماثلة بعناصر صورة تعمل بالتيار المباشر، مما يسمح بتطبيق جهد كهربائي بسهولة على جزء واحد فقط من هذه الشاشات دون التأثير على الأجزاء الأخرى. لكن هذا غير عملي في الشاشات الكبيرة ، لاحتوائها على عدد كبير من عناصر الصورة ( البكسلات )، وبالتالي يتطلب ملايين التوصيلات، العلوية والسفلية، لكل لون من الألوان الثلاثة (الأحمر والأخضر والأزرق) لكل بكسل. ولتجنب هذه المشكلة، تُعنون البكسلات في صفوف وأعمدة، مما يقلل عدد التوصيلات من الملايين إلى الآلاف. تتصل أسلاك الأعمدة والصفوف بمفاتيح ترانزستور ، واحد لكل بكسل. وتمنع خاصية تمرير التيار أحادي الاتجاه في الترانزستور استنزاف الشحنة المطبقة على كل بكسل بين عمليات تحديث صورة الشاشة. كل بكسل عبارة عن مكثف صغير بطبقة من الكريستال السائل العازل محصورة بين طبقتين موصلتين شفافتين من أكسيد الإنديوم والقصدير (ITO) .

تتشابه عملية تصميم الدوائر في شاشات TFT-LCD إلى حد كبير مع عملية تصميم الدوائر في منتجات أشباه الموصلات. إلا أنه بدلاً من تصنيع الترانزستورات من السيليكون ، الذي يُشكّل على هيئة رقاقة سيليكون بلورية ، تُصنع من طبقة رقيقة من السيليكون غير المتبلور تُرسّب على لوحة زجاجية . وتُرسّب طبقة السيليكون في شاشات TFT-LCD عادةً باستخدام عملية الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) . [ 13 ] تشغل الترانزستورات جزءًا صغيرًا فقط من مساحة كل بكسل، بينما تُزال بقية طبقة السيليكون بالحفر للسماح للضوء بالمرور بسهولة.

يُستخدم السيليكون متعدد البلورات أحيانًا في الشاشات التي تتطلب أداءً عاليًا لتقنية الترانزستورات الرقيقة (TFT). ومن الأمثلة على ذلك الشاشات الصغيرة عالية الدقة، مثل تلك الموجودة في أجهزة العرض أو عدسات الرؤية. وتُعد الترانزستورات الرقيقة المصنوعة من السيليكون غير المتبلور هي الأكثر شيوعًا نظرًا لانخفاض تكلفة إنتاجها، في حين أن الترانزستورات الرقيقة المصنوعة من السيليكون متعدد البلورات أكثر تكلفة وأصعب بكثير في الإنتاج. [ 14 ]

الأنواع

مادة نيماتية ملتوية (TN)

شاشة TN تحت المجهر، مع إمكانية رؤية الترانزستورات في الأسفل

تُعد شاشة TN (البلورات السائلة الملتوية ) من أقدم وأرخص تقنيات شاشات الكريستال السائل. تتميز شاشات TN بسرعة استجابة البكسل وقلة التشويش مقارنةً بأنواع أخرى من شاشات LCD مثل شاشات IPS ، إلا أنها تعاني من ضعف دقة الألوان ومحدودية زوايا الرؤية، خاصةً في الاتجاه الرأسي. فعند النظر إليها من زاوية غير عمودية، تتغير الألوان، وقد تصل أحيانًا إلى حد الانعكاس التام. وقد طورت المنتجات الاستهلاكية الحديثة عالية الجودة أساليب للتغلب على عيوب هذه التقنية، مثل تقنيات RTC (تعويض زمن الاستجابة/التحسين) . قد تبدو شاشات TN الحديثة أفضل بكثير من شاشات TN القديمة التي تعود لعقود مضت، ولكن بشكل عام، تتميز شاشات TN بزوايا رؤية أضيق وألوان أقل جودة مقارنةً بتقنيات أخرى مثل IPS.

تستطيع معظم شاشات TN تمثيل الألوان باستخدام ستة بتات فقط لكل قناة RGB، أي 18 بتًا إجمالًا، وهي غير قادرة على عرض 16.7 مليون درجة لونية ( ألوان حقيقية 24 بت ) المتاحة باستخدام ألوان 24 بت. بدلًا من ذلك، تعرض هذه الشاشات ألوانًا مُستكملة 24 بت باستخدام تقنية التمويه اللوني التي تجمع البكسلات المتجاورة لمحاكاة الدرجة اللونية المطلوبة. كما يمكنها استخدام نوع من التمويه اللوني الزمني يُسمى التحكم في معدل الإطارات (FRC)، والذي يتناوب بين درجات لونية مختلفة مع كل إطار جديد لمحاكاة درجة لونية وسيطة. تُسوَّق هذه الشاشات 18 بت المزودة بتقنية التمويه اللوني أحيانًا على أنها تحتوي على "16.2 مليون لون". تُعدّ طرق محاكاة الألوان هذه ملحوظة للكثيرين ومزعجة للغاية للبعض. [ 15 ] يميل التحكم في معدل الإطارات (FRC) إلى أن يكون أكثر وضوحًا في الدرجات اللونية الداكنة، بينما يبدو أن التمويه اللوني يجعل البكسلات الفردية لشاشة LCD مرئية. بشكل عام، يُعدّ استنساخ الألوان وخطيتها في شاشات TN ضعيفًا. يعود قصور نطاق ألوان الشاشة (والذي يُشار إليه غالبًا كنسبة مئوية من نطاق ألوان NTSC 1953 ) أيضًا إلى تقنية الإضاءة الخلفية. فمن الشائع أن يتراوح نطاق ألوان الشاشات القديمة بين 10% و26% من نطاق ألوان NTSC، بينما قد يتجاوز نطاق ألوان الشاشات الأخرى، التي تستخدم تركيبات فسفورية أكثر تعقيدًا من نوع CCFL أو LED أو إضاءة خلفية RGB LED، 100% من نطاق ألوان NTSC، وهو فرق يمكن للعين البشرية ملاحظته بسهولة.

لا تتغير نفاذية بكسل لوحة LCD عادةً بشكل خطي مع الجهد المطبق، [ 16 ] ويتطلب معيار sRGB لشاشات الكمبيوتر اعتمادًا غير خطي محدد لكمية الضوء المنبعث كدالة لقيمة RGB .

التبديل داخل المستوى (IPS)

طُوِّرت تقنية التبديل داخل المستوى (IPS) من قِبَل شركة هيتاشي عام ١٩٩٦ لتحسين زاوية الرؤية المحدودة وضعف دقة الألوان في شاشات TN آنذاك. [ ١٧ ] [ ١٨ ] ويُستمد اسمها من الاختلاف الرئيسي بينها وبين شاشات TN، وهو أن جزيئات البلورة تتحرك بالتوازي مع مستوى الشاشة بدلاً من أن تكون عمودية عليه. هذا التغيير يُقلل من تشتت الضوء في المادة الأساسية، مما يُكسب تقنية IPS زوايا الرؤية الواسعة المميزة ودقة الألوان العالية. [ ١٩ ]

Initial iterations of IPS technology were characterised by slow response time and a low contrast ratio but later revisions have made marked improvements to these shortcomings. Because of its wide viewing angle and accurate color reproduction (with almost no off-angle color shift), IPS is widely employed in high-end monitors aimed at professional graphic artists, although with the recent fall in price it has been seen in the mainstream market as well. IPS technology was sold to Panasonic by Hitachi.

Hitachi IPS technology development[20][21]
NameNicknameYearAdvantageTransmittance/contrast ratioRemarks
Super TFTIPS1996Wide viewing angle100/100Base levelMost panels also support true 8-bit per channel color. These improvements came at the cost of a higher response time, initially about 50 ms. IPS panels were also extremely expensive.
Super-IPSS-IPS1998Color shift free100/137IPS has since been superseded by S-IPS (Super-IPS, Hitachi in 1998), which has all the benefits of IPS technology with the addition of improved pixel refresh timing.
Advanced Super-IPSAS-IPS2002High transmittance130/250AS-IPS, also developed by Hitachi in 2002, improves substantially on the contrast ratio of traditional S-IPS panels to the point where they are second only to some S-PVAs.
IPS-ProvectusIPS-Pro2004High contrast ratio137/313The latest panel from IPS Alpha Technology with a wider color gamut and contrast ratio matching PVA and ASV displays without off-angle glowing.
IPS alphaIPS-Pro2008High contrast ratioNext generation of IPS-Pro
IPS alpha next genIPS-Pro2010High contrast ratio
LG IPS technology development
NameNicknameYearRemarks
Horizontal IPSH-IPS2007Improves contrast ratio by twisting electrode plane layout. Also introduces an optional Advanced True White polarizing film from NEC, to make white look more natural. This is used in professional/photography LCDs.
Enhanced IPSE-IPS2009Wider aperture for light transmission, enabling the use of lower-power, cheaper backlights. Improves diagonal viewing angle and further reduce response time to 5ms.
Professional IPSP-IPS2010Offer 1.07 billion colors (10-bit color depth). More possible orientations per sub-pixel (1024 as opposed to 256) and produces a better true color depth.
Advanced High Performance IPSAH-IPS2011Improved color accuracy, increased resolution and PPI, and greater light transmission for lower power consumption.[22]

Advanced fringe field switching (AFFS)

هذه تقنية شاشات LCD مشتقة من تقنية IPS من شركة Boe-Hydis الكورية. كانت تُعرف سابقًا باسم تبديل مجال الحافة (FFS) حتى عام 2003، [ 23 ] وتُعد تقنية تبديل مجال الحافة المتقدمة (AFFS) تقنية مشابهة لتقنية IPS أو S-IPS، حيث توفر أداءً فائقًا ونطاقًا لونيًا واسعًا مع سطوع عالٍ. يتم تصحيح انحراف اللون الناتج عن تسرب الضوء من خلال تحسين نطاق اللون الأبيض، مما يُحسّن أيضًا من دقة عرض اللون الأبيض والرمادي. طُوّرت تقنية AFFS بواسطة شركة Hydis Technologies Co., Ltd، كوريا (المعروفة سابقًا باسم Hyundai Electronics، فريق عمل شاشات LCD). [ 24 ]

في عام ٢٠٠٤، منحت شركة هايديس تكنولوجيز المحدودة ترخيص براءة اختراعها لتقنية الطباعة الآلية على الشاشة (AFFS) لشركة هيتاشي ديسبلايز اليابانية. وتستخدم هيتاشي هذه التقنية في تصنيع شاشات عالية الجودة ضمن خط إنتاجها. وفي عام ٢٠٠٦، منحت هايديس ترخيصًا مماثلاً لشركة سانيو إبسون لأجهزة التصوير.

قدمت شركة هايديس نظام AFFS+ الذي حسّن من إمكانية القراءة في الهواء الطلق في عام 2007.

المحاذاة الرأسية متعددة المجالات (MVA)

حققت هذه التقنية استجابة بكسل سريعة بالنسبة لوقتها، وزوايا رؤية واسعة، وتباينًا عاليًا، على حساب السطوع ودقة الألوان. توفر لوحات MVA الحديثة زوايا رؤية واسعة (تأتي في المرتبة الثانية بعد تقنية S-IPS)، وعمقًا جيدًا للون الأسود، ودقة ألوان وعمقًا ممتازين، وأوقات استجابة سريعة بفضل استخدام تقنيات تعويض وقت الاستجابة (RTC). عند مشاهدة لوحات MVA من زاوية غير عمودية، تتغير الألوان، ولكن بدرجة أقل بكثير من لوحات TN.

هناك العديد من تقنيات "الجيل التالي" القائمة على MVA، بما في ذلك P-MVA و AMVA من AU Optronics ، بالإضافة إلى S-MVA من Chi Mei Optoelectronics .

محاذاة عمودية بنمط (PVA)

تستخدم لوحات PVA الأقل تكلفة غالبًا تقنيتي التمويه اللوني و FRC ، بينما تستخدم لوحات Super-PVA (S-PVA) جميعها 8 بتات على الأقل لكل مكون لوني ولا تستخدم أساليب محاكاة الألوان. [ 25 ] كما قضت S-PVA إلى حد كبير على التوهج الناتج عن زوايا الرؤية المختلفة للون الأسود الكامل، وقللت من انحراف جاما الناتج عن زوايا الرؤية المختلفة. توفر بعض أجهزة تلفزيون Sony BRAVIA LCD المتطورة دعمًا لألوان 10 بت وxvYCC، على سبيل المثال، سلسلة Bravia X4500. كما توفر S-PVA أوقات استجابة سريعة باستخدام تقنيات RTC الحديثة.

عرض فائق متقدم (ASV)

طورت شركة شارب تقنية العرض الفائق المتقدم، والتي تُعرف أيضًا باسم المحاذاة الرأسية المتناظرة محوريًا . [ 26 ] وهي نمط محاذاة رأسية تتجه فيه جزيئات البلورات السائلة عموديًا على الركائز في حالة الإيقاف. تحتوي البكسل الفرعي السفلي على أقطاب كهربائية مغطاة بشكل مستمر، بينما يحتوي البكسل الفرعي العلوي على قطب كهربائي أصغر مساحةً في مركزه.

When the field is on, the liquid crystal molecules start to tilt towards the center of the sub-pixels because of the electric field; as a result, a continuous pinwheel alignment (CPA) is formed; the azimuthal angle rotates 360 degrees continuously resulting in an excellent viewing angle. The ASV mode is also called CPA mode.[27]

Plane-to-line switching (PLS)

A technology developed by Samsung is Super PLS, which bears similarities to IPS panels, has wider viewing angles, better image quality, increased brightness, and lower production costs. PLS technology debuted in the PC display market with the release of the Samsung S27A850 and S24A850 monitors in September 2011.[28]

TFT dual-transistor pixel (DTP) or cell technology

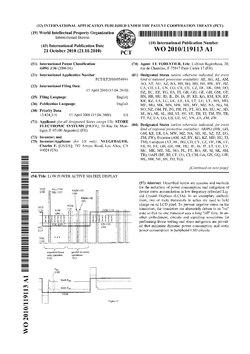

Patent TFT Store Electronic Systems

TFT dual-transistor pixel or cell technology is a reflective-display technology for use in very-low-power-consumption applications such as electronic shelf labels (ESL), digital watches, or metering. DTP involves adding a secondary transistor gate in the single TFT cell to maintain the display of a pixel during a period of 1s without loss of image or without degrading the TFT transistors over time. By slowing the refresh rate of the standard frequency from 60 Hz to 1 Hz, DTP claims to increase the power efficiency by multiple orders of magnitude.

Display industry

Due to the very high cost of building TFT factories, there are few major OEM panel vendors for large display panels. The glass panel suppliers are as follows:

LCD glass panel suppliers
Panel typeCompanyRemarksMajor TV makers
IPS-ProPanasonicSolely for LCD TV markets and known as IPS Alpha Technology Ltd.[29]Panasonic, Hitachi, Toshiba
H-IPS & P-IPSLG DisplayThey also produce other type of TFT panels such as TN for OEM markets such as mobile, monitor, automotive, portable AV and industrial panels.LG, Philips, BenQ
S-IPSHannstar
Chunghwa Picture Tubes, Ltd.
A-MVAAU Optronics
A-HVAAU Optronics
S-MVAChi Mei Optoelectronics
AASInnoLux Corporation
S-PVASamsung, Sony
AFFSFor small and medium size special projects.
ASVSharp CorporationLCD TV and mobile marketsSharp, Sony
MVASharp CorporationSolely for LED LCD TV marketsSharp
HVAChina Star Optoelectionics TechnologyHVA and AMOLEDTCL[30]

Electrical interface

تتميز شاشات العرض الخارجية، مثل شاشات TFT LCD، بواجهة واحدة أو أكثر من واجهات VGA أو DVI أو HDMI أو DisplayPort التناظرية ، مع توفر العديد منها بمجموعة مختارة من هذه الواجهات. تحتوي هذه الشاشات على لوحة تحكم تقوم بتحويل إشارة الفيديو باستخدام تعيين الألوان وتوسيع نطاق الصورة ، وعادةً ما تستخدم تحويل جيب التمام المنفصل (DCT) لتحويل أي مصدر فيديو، مثل CVBS أو VGA أو DVI أو HDMI ، إلى RGB رقمي بالدقة الأصلية للوحة العرض. في أجهزة الكمبيوتر المحمولة، تُنتج شريحة الرسومات إشارة مباشرة مناسبة للاتصال بشاشة TFT المدمجة. وعادةً ما تتضمن لوحة التحكم نفسها آلية للتحكم في الإضاءة الخلفية .

تستخدم واجهة المستوى المنخفض لشاشات STN أو DSTN أو TFT إشارة TTL أحادية الطرف بجهد 5 فولت للشاشات القديمة، أو إشارة TTL بجهد 3.3 فولت للشاشات الأحدث، حيث تنقل هذه الإشارة ساعة البكسل، ومزامنة أفقية ، ومزامنة رأسية ، وإشارات الأحمر الرقمي، والأخضر الرقمي، والأزرق الرقمي بالتوازي. وتتميز بعض الطرازات (مثل AT070TN92) أيضًا بإشارات تمكين الإدخال/العرض ، واتجاه المسح الأفقي، واتجاه المسح الرأسي.

تستخدم شاشات TFT الجديدة والكبيرة (أكبر من 15 بوصة) غالبًا إشارات LVDS التي تنقل نفس محتويات الواجهة المتوازية (Hsync، Vsync، RGB)، ولكنها تضع بتات التحكم و RGB في عدد من خطوط النقل التسلسلية المتزامنة مع ساعة ترددها يساوي معدل البكسل. تنقل LVDS سبعة بتات لكل دورة ساعة لكل خط بيانات، ستة منها بيانات، وبت واحد يُستخدم للإشارة إلى ما إذا كانت البتات الستة الأخرى بحاجة إلى عكس للحفاظ على توازن التيار المستمر. غالبًا ما تحتوي شاشات TFT منخفضة التكلفة على ثلاثة خطوط بيانات، وبالتالي تدعم 18 بتًا لكل بكسل بشكل مباشر فقط . أما الشاشات عالية الدقة، فتحتوي على أربعة أو خمسة خطوط بيانات لدعم 24 بتًا لكل بكسل ( ألوان حقيقية ) أو 30 بتًا لكل بكسل على التوالي. يستبدل مصنّعو الشاشات LVDS تدريجيًا بمنفذ العرض الداخلي ومنفذ العرض المدمج، مما يسمح بتقليل عدد أزواج الإشارات التفاضلية بمقدار ستة أضعاف.

تُضبط شدة الإضاءة الخلفية عادةً بتغيير بضعة فولتات من التيار المستمر، أو بتوليد إشارة تعديل عرض النبضة (PWM) ، أو بضبط مقياس الجهد ، أو ببساطة تُثبّت. وهذا بدوره يتحكم في محول تيار مستمر إلى تيار متردد عالي الجهد ( 1.3 كيلو فولت ) أو في مصفوفة من مصابيح LED . وتتمثل طريقة التحكم في شدة إضاءة مصابيح LED في نبضها بإشارة PWM، مما قد يُسبب وميضًا توافقيًا.

لا تقبل لوحة العرض الأساسية إلا إشارة فيديو رقمية بالدقة التي تحددها مصفوفة البكسل المصممة أثناء التصنيع. تتجاهل بعض لوحات العرض بتات أقل أهمية (LSB) لمعلومات اللون لتقديم واجهة متسقة (8 بت -> 6 بت/لون × 3). [ 31 ]

مع الإشارات التناظرية مثل VGA، يحتاج متحكم الشاشة أيضًا إلى إجراء تحويل تناظري إلى رقمي عالي السرعة . أما مع إشارات الإدخال الرقمية مثل DVI أو HDMI، فيلزم إعادة ترتيب بعض البتات قبل إرسالها إلى وحدة إعادة التحجيم إذا لم تتطابق دقة الإدخال مع دقة لوحة العرض.

أمان

تخضع البلورات السائلة باستمرار لاختبارات السمية والسمية البيئية للكشف عن أي مخاطر محتملة. والنتيجة هي:

  • تعتبر مياه الصرف الناتجة عن التصنيع سامة للغاية للحياة المائية، [ 32 ]
  • لكن قد يكون له تأثير مهيج أو أكّال أو مُحسِّس في حالات نادرة. ويمكن تجنب أي آثار جانبية باستخدام تركيز محدود في الخلطات.
  • ليست مواد مطفرة – لا في البكتيريا (اختبار أميس) ولا في خلايا الثدييات (اختبار سرطان الغدد الليمفاوية في الفئران أو اختبار انحراف الكروموسومات)،
  • لا يُشتبه في كونها مواد مسرطنة، [ 33 ]
  • تشكل خطراً على الكائنات المائية (البكتيريا والطحالب والدفنيا والأسماك)، [ 32 ]
  • لا تمتلك أي قدرة كبيرة على التراكم الحيوي،
  • لا تتحلل بيولوجياً بسهولة. [ 33 ]

تنطبق هذه البيانات على شركة ميرك كيه جي إيه إيه، بالإضافة إلى منافسيها شركة جيه إن سي (المعروفة سابقًا باسم شركة تشيسو ) وشركة دي آي سي (المعروفة سابقًا باسم شركة داينيبون للحبر والكيماويات). وقد اتفقت الشركات الثلاث على عدم طرح أي بلورات سائلة شديدة السمية أو مُسببة للطفرات في السوق. وتستحوذ هذه الشركات على أكثر من 90% من سوق البلورات السائلة العالمي. أما الحصة المتبقية من سوق البلورات السائلة، والتي تُنتج بشكل أساسي في الصين، فتتكون من مواد قديمة غير خاضعة لبراءات اختراع من إنتاج الشركات الثلاث الرائدة عالميًا، وقد خضعت بالفعل لاختبارات السمية من قبل هذه الشركات. ونتيجة لذلك، يمكن اعتبارها أيضًا غير سامة.

التقرير الكامل متاح على موقع شركة ميرك كيه جي إيه إيه الإلكتروني. [ 33 ]

تحتوي الإضاءة الخلفية CCFL المستخدمة في العديد من شاشات LCD على الزئبق ، وهو مادة سامة.
