هوائي التلفزيون

📅 آخر تحديث: ٢٨ يوليو ٢٠٢٦
✍️ نُشر في: ٢٨ يوليو ٢٠٢٦
📷 يحتوي على 16 صور
الموسوعة الحرة
هوائيان خارجيان من نوع ياغي -أودا مثبتان على جانب مبنى.
هوائي داخلي على شكل أذني أرنب . يحتوي هذا الطراز أيضًا على هوائي حلقي لاستقبال موجات UHF.

هوائي التلفزيون ، أو ما يُعرف أيضًا بالهوائي التلفزيوني (في اللغة الإنجليزية البريطانية )، هو هوائي مصمم خصيصًا للاستخدام مع جهاز استقبال التلفزيون لاستقبال إشارات البث التلفزيوني الأرضي (OTA) من محطة تلفزيونية . يُبث التلفزيون الأرضي على ترددات تتراوح بين 47 و250 ميجاهرتز في نطاق التردد العالي جدًا (VHF)، وبين 470 و960 ميجاهرتز في نطاق التردد العالي جدًا جدًا (UHF) في مختلف البلدان .

تُصنع هوائيات التلفزيون بنوعين رئيسيين: هوائيات داخلية وهوائيات خارجية . تُصمم الهوائيات الداخلية لتوضع فوق جهاز التلفزيون أو بجانبه ، ولكن يُفضل وضعها بالقرب من نافذة في الغرفة وعلى أعلى مكان ممكن للحصول على أفضل استقبال. [ 1 ] من أكثر أنواع الهوائيات الداخلية شيوعًا هوائي ثنائي القطب [ 2 ] (المعروف أيضًا باسم "أذني الأرنب")، وهو الأنسب لقنوات VHF، وهوائي حلقي ، وهو الأنسب لقنوات UHF. [ 3 ] أما الهوائيات الخارجية، فتُصمم لتُركب على عمود فوق منزل المالك، [ 4 ] أو في العلية أو السطح حيث تُساعد الظروف الجافة والارتفاع على تحسين الاستقبال وإطالة عمر الهوائي. تُعد الهوائيات الخارجية أغلى ثمنًا وأصعب تركيبًا، ولكنها ضرورية للحصول على استقبال جيد في المناطق النائية البعيدة عن محطات التلفزيون؛ ومن أكثر أنواعها شيوعًا هوائي ياغي ، [ 2 ] والهوائي الدوري اللوغاريتمي ، [ 2 ] وهوائي المصفوفة العاكسة متعددة الأجزاء (لقنوات UHF) .

وصف

تتمثل وظيفة الهوائي في استقبال الموجات الراديوية من محطات التلفزيون المرغوبة وتحويلها إلى تيارات متناوبة بترددات راديوية منخفضة، تُطبَّق على موالف التلفزيون الذي يستقبل الإشارة. [ 5 ] يُوصَّل الهوائي بالتلفزيون بواسطة كابل مُخصَّص لنقل التيار الراديوي، يُسمى خط النقل . كانت الهوائيات القديمة تستخدم كابلًا مسطحًا يُسمى كابلًا ثنائي الأسلاك 300 أوم . أما المعيار الحالي فهو كابل محوري 75 أوم ، وهو أقل عرضةً للتداخل، ويُوصَّل بموصل F أو موصل Belling-Lee (حسب المنطقة) في الجزء الخلفي من التلفزيون. [ 6 ] لتحويل الإشارة من الهوائيات التي تستخدم خطًا ثنائي الأسلاك إلى مدخل الكابل المحوري الحديث، يُستخدم مُحوِّل صغير يُسمى بالون في الخط.

في معظم البلدان، يُسمح بالبث التلفزيوني في نطاق التردد العالي جدًا (VHF) من 47 إلى 68  ميجاهرتز، والذي يُسمى نطاق VHF المنخفض أو النطاق الأول في أوروبا؛ ومن 174 إلى 216  ميجاهرتز، والذي يُسمى نطاق VHF العالي أو النطاق الثالث في أوروبا؛ وفي نطاق التردد العالي جدًا جدًا (UHF) من 470 إلى 698  ميجاهرتز، والذي يُسمى النطاقين الرابع والخامس في أوروبا. [ 7 ] تختلف حدود كل نطاق قليلاً بين البلدان. ​​تنتقل الموجات الراديوية في هذه النطاقات عبر خط البصر ؛ حيث تحجبها التلال والأفق المرئي ، مما يحد من منطقة استقبال محطة التلفزيون إلى 65-95 كيلومترًا (40-60 ميلًا) ، وذلك تبعًا لتضاريس الأرض.

التناظري مقابل الرقمي

في نظام التلفزيون التناظري القياسي السابق ، المستخدم قبل عام 2006، كانت نطاقات التردد العالي جدًا (VHF) والتردد العالي جدًا (UHF) تتطلب موالفات منفصلة في جهاز استقبال التلفزيون، والتي كانت تحتوي على مداخل هوائي منفصلة. يساوي طول موجة الراديو سرعة الضوء (c) مقسومة على التردد. تغطي نطاقات التردد المذكورة نسبة طول موجة تبلغ 15:1 ، أو ما يقارب أربعة أوكتافات . من الصعب تصميم هوائي واحد لاستقبال هذا النطاق الواسع من أطوال الموجات، وهناك فجوة أوكتاف من 216 إلى 470  ميجاهرتز بين ترددات VHF وUHF. لذلك، جرت العادة على استخدام هوائيات منفصلة (هوائيات خارجية بمجموعات عناصر منفصلة على ذراع دعم واحد) لاستقبال قنوات VHF وUHF. [ 6 ]

ابتداءً من عام 2006، تحولت العديد من دول العالم من البث التلفزيوني التناظري القديم إلى البث التلفزيوني الرقمي الأحدث [ 8 ] . ومع ذلك، تُستخدم ترددات البث نفسها عمومًا، لذا فإن الهوائيات المستخدمة للتلفزيون التناظري القديم ستستقبل أيضًا بث التلفزيون الرقمي الجديد. غالبًا ما يدّعي البائعون توفير هوائي تلفزيون رقمي خاص أو عالي الوضوح (HDTV) يُنصح به كبديل لهوائي التلفزيون التناظري الحالي ؛ وفي أحسن الأحوال، يُعد هذا تضليلًا لزيادة مبيعات معدات غير ضرورية [ 9 ] [ 10 ]. وفي أسوأ الأحوال، قد يضطر المشاهد إلى استخدام هوائي UHF فقط في سوق محلية (خاصة في أمريكا الشمالية) حيث لا تزال بعض المحطات الرقمية تعمل على تردداتها الأصلية العالية أو المنخفضة VHF .

مشاكل في الاستقبال

انتشار التلفزيون الألماني الغربي في ألمانيا الشرقية.

تُعرف الأماكن التي لا يمكن الوصول إليها بواسطة أجهزة إرسال البث التلفزيوني باسم " البقع السوداء" في أستراليا . [ 11 ] في ألمانيا الشرقية ، كانت المناطق التي لا تستطيع استقبال إشارات التلفزيون الغربية تُعرف باسم " وادي الجهلة" ( Tal der Ahnungslosen ).

داخلي

هوائي حلقي لاستقبال إشارات UHF. يحتوي هذا الطراز أيضًا على عمودين تلسكوبيين لاستقبال إشارات VHF. كما يحتوي على مضخم إشارة يعمل بالتيار الكهربائي لتحسين قوة الإشارة.

يمكن تركيب الهوائيات الداخلية على جهاز التلفزيون نفسه أو وضعها على طاولة بجانبه، وتوصيلها به عبر كابل قصير . ونظرًا لمحدودية المساحة، لا يمكن أن تكون الهوائيات الداخلية كبيرة ومعقدة مثل الهوائيات الخارجية، كما أنها لا تُركّب على ارتفاعات عالية، وتحجب جدران المباني جزءًا من الموجات اللاسلكية؛ لهذه الأسباب، لا توفر الهوائيات الداخلية عمومًا استقبالًا جيدًا مثل الهوائيات الخارجية. [ 6 ] غالبًا ما تكون كافية تمامًا في المناطق الحضرية والضواحي، التي تقع عادةً ضمن نطاق التغطية الإشعاعية القوية لمحطات التلفزيون المحلية. مع ذلك، في المناطق الريفية ذات الاستقبال الضعيف ، قد يكون الهوائي الخارجي هو الخيار الوحيد للحصول على استقبال مناسب. فيما يلي وصف لبعض أبسط الهوائيات الداخلية، ولكن يوجد تنوع كبير في التصاميم والأنواع. تحتوي العديد منها على قرص دوار مزود بإعدادات مختلفة لتغيير نمط استقبال الهوائي. يجب تدوير هذا القرص مع تشغيل الجهاز والنظر إلى الشاشة حتى الحصول على أفضل صورة.

آذان أرنب

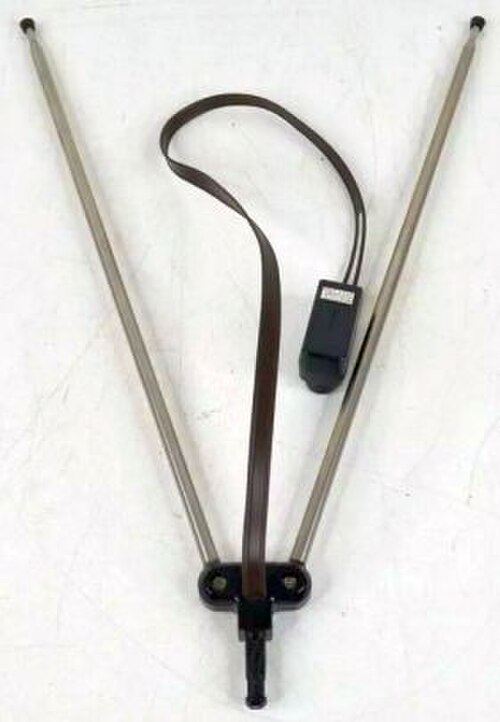

هوائي "أذني الأرنب" مع قابس محوري

يُعدّ هوائي "أذني الأرنب" أو "أذني الأرنب" أقدم هوائيات التلفزيون الداخلية وأكثرها استخدامًا (على الأقل في الولايات المتحدة) ، وغالبًا ما يُرفق مع أجهزة التلفزيون الجديدة. [ 6 ] وهو هوائي ثنائي القطب بسيط بنصف موجة ، يُستخدم لاستقبال نطاقات التلفزيون VHF، والتي تتكون في الولايات المتحدة من 54 إلى 88  ميجاهرتز ( النطاق الأول ) ومن 174 إلى 216  ميجاهرتز ( النطاق الثالث )، بأطوال موجية تتراوح من 5.5 إلى 1.4 متر (من 18 إلى 5 أقدام) . يتكون من قضيبين تلسكوبيين مثبتين على قاعدة، يمتدان إلى طول متر واحد تقريبًا (3.3 قدم) (ما يُعادل ربع الطول الموجي تقريبًا عند 54 ميجاهرتز ) ، ويمكن طيهما عند عدم الاستخدام. وللحصول على أفضل استقبال، يجب ضبط طول القضيبين بحيث يكون أقل بقليل من ربع الطول الموجي عند تردد قناة التلفزيون المُستقبلة. ومع ذلك، يتميز هذا الهوائي بنطاق ترددي واسع، لذا غالبًا ما يتم الحصول على استقبال جيد دون الحاجة إلى تعديل الطول.

يُعدّ كسب هوائي "أذني الأرنب" منخفضًا، حوالي -2  ديسيبل، أو -4  ديسيبل مقارنةً بهوائي ثنائي القطب بنصف موجة. [ 6 ] وهذا يعني أنه ليس موجهًا وحساسًا للمحطات البعيدة مثل هوائي السطح الكبير. مع ذلك، قد يسمح نمط استقباله واسع الزاوية باستقبال عدة محطات تقع في اتجاهات مختلفة دون الحاجة إلى إعادة ضبط عند تغيير القناة. هوائيات ثنائية القطب ثنائية الاتجاه؛ أي أنها تحتوي على فصين رئيسيين في اتجاهين متعاكسين، يفصل بينهما 180 درجة. بدلًا من تثبيتها في مكانها مثل الهوائيات الأخرى، تُركّب عناصرها على مفاصل كروية. يمكن ضبطها على زوايا مختلفة على شكل حرف V، مما يسمح بإزاحتها بعيدًا عن الأنظار في الأماكن المزدحمة. سبب آخر لشكل حرف V هو أنه عند استقبال القنوات في أعلى النطاق مع تمديد القضبان بالكامل، فإن عناصر الهوائي عادةً ما ترن عند توافقها الثالث . في هذا الوضع، لا يكون اتجاه الكسب الأقصى ( الفص الرئيسي ) عموديًا على القضبان. ومع ذلك، فإن نمط الإشعاع سيكون له فصوص بزاوية بالنسبة للقضبان، مما يجعل من المفيد القدرة على ضبطها على زوايا مختلفة.

هوائي سوطي

هوائي "سوطي" على جانب تلفزيون كاسيو المحمول

تستخدم بعض أجهزة التلفزيون المحمولة هوائيًا سوطيًا . [ 6 ] يتكون هذا الهوائي من قضيب تلسكوبي واحد بطول متر تقريبًا (3.3 قدم) مُثبّت بالتلفزيون، ويمكن سحبه عند عدم الاستخدام. يعمل كهوائي أحادي القطب ربع موجة . يتصل الطرف الآخر من خط التغذية بالسطح الأرضي على لوحة الدائرة الكهربائية للتلفزيون، والذي يعمل كأرضي . يتميز الهوائي السوطي عمومًا بنمط استقبال شامل الاتجاهات ، مع حساسية قصوى في الاتجاهات العمودية على محور الهوائي، وكسب مشابه لهوائي أذني الأرنب.

هوائي حلقي

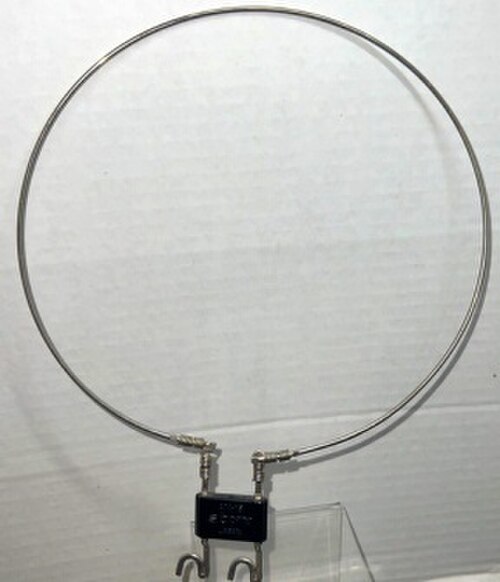

هوائي حلقي سلكي بسيط

غالبًا ما تُستقبل قنوات UHF بواسطة هوائي حلقي أحادي اللفة . [ 6 ] ولأن هوائي "أذني الأرنب" يغطي نطاقات VHF فقط، فإنه يُستخدم عادةً مع هوائي حلقي UHF مُثبّت على نفس القاعدة لتغطية جميع قنوات التلفزيون. وهذا يختلف باختلاف البلد والمنطقة: ففي المملكة المتحدة وأيرلندا، على سبيل المثال، تُبثّ قنوات التلفزيون الأرضية على نطاق UHF فقط، مما يعني ضرورة استخدام هوائي حلقي، بينما يكون هوائي "أذني الأرنب" مفيدًا فقط لاستقبال راديو FM . [ 12 ] [ 13 ]

هوائي مسطح

هوائي مسطح

من الظواهر الحديثة في مجال الهوائيات الداخلية الهوائيات المسطحة ، وهي خفيفة الوزن ورقيقة، وعادةً ما تكون مربعة الشكل، ويُزعم أنها توفر استقبالًا أكثر شمولية. كما تُسوّق على أنها أكثر انسجامًا مع تصاميم المنازل الحديثة ذات الطابع البسيط. [ 14 ] قد تأتي الهوائيات المسطحة مع حامل، أو يمكن تعليقها على الحائط أو النافذة. [ 15 ] داخليًا، يُعدّ هذا المربع الرقيق المسطح هوائيًا حلقيًا بأسلاك معدنية دائرية مغمورة في بلاستيك موصل.

في الهواء الطلق

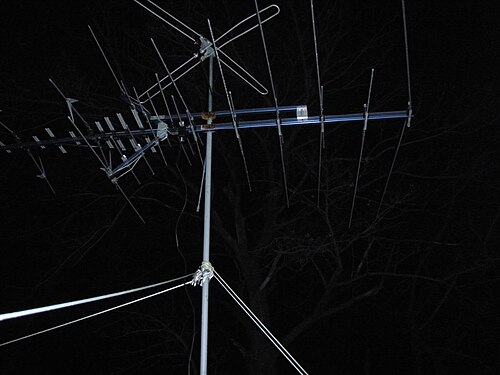

هوائي واينغارد ذو 68 عنصرًا يعمل على نطاقي VHF و UHF . يستخدم هذا النوع الشائع من الهوائيات متعددة النطاقات هوائي ياغي UHF في المقدمة وهوائي لوغاريتمي دوري VHF في الخلف، موصولين معًا.

عند الحاجة إلى هوائي ذي كسب أعلى لتحقيق استقبال مناسب في المناطق شبه الحضرية أو ذات الاستقبال الضعيف ، يُستخدم عادةً هوائي خارجي اتجاهي . على الرغم من أن معظم الهوائيات البسيطة لها اتجاهات انعدام الاستجابة، إلا أن اتجاهات الكسب المفيد واسعة جدًا. في المقابل، يمكن أن يكون للهوائيات الاتجاهية نمط إشعاع أحادي الاتجاه تقريبًا ، لذا يجب توجيه الطرف الصحيح للهوائي نحو محطة التلفزيون. مع زيادة الكسب في تصميم الهوائي (مقارنةً بالهوائي ثنائي القطب)، يصبح الفص الرئيسي لنمط الإشعاع أضيق. توفر الهوائيات الخارجية  كسبًا يصل إلى 15 ديسيبل في قوة الإشارة،  ورفضًا أكبر للإشارات الوهمية بمقدار 15-20 ديسيبل في التلفزيون التناظري. [ 6 ] بالإضافة إلى زيادة الإشارة بمقدار 14  ديسيبل بسبب الارتفاع، و11  ديسيبل بسبب عدم وجود جدران المباني المخففة، يمكن أن يؤدي الهوائي الخارجي إلى زيادة قوة الإشارة إلى 40  ديسيبل عند جهاز استقبال التلفزيون. [ 6 ]

تعتمد تصميمات الهوائيات الخارجية غالبًا على هوائي ياغي-أودا [ 16 ] أو مصفوفة ثنائية القطب الدورية اللوغاريتمية (LPDA) [ 17 ] . تتكون هذه الهوائيات من عناصر ثنائية القطب متعددة بنصف طول الموجة ، تتألف من قضبان معدنية يبلغ طولها تقريبًا نصف طول موجة إشارة التلفزيون، مثبتة في خط مستقيم على ذراع داعم. تعمل هذه القضبان كمرنانات ؛ حيث يدفع المجال الكهربائي للموجة الراديوية الواردة الإلكترونات داخل القضبان ذهابًا وإيابًا، مما يُنشئ موجات مستقرة من الجهد المتذبذب فيها. يمكن أن يحتوي الهوائي على عدد أقل أو أكبر من عناصر القضبان؛ وبشكل عام، كلما زاد عدد العناصر، زاد الكسب وزادت دقة التوجيه. هناك تصميم آخر يُستخدم بشكل أساسي لاستقبال إشارات UHF وهو هوائي المصفوفة العاكسة ، الذي يتكون من شاشة معدنية رأسية مثبت أمامها عناصر ثنائية القطب متعددة.

نطاقات البث التلفزيوني واسعة التردد بحيث لا يمكن تغطيتها بهوائي واحد، لذا يتوفر خياران: إما هوائيان منفصلان لنطاقي VHF وUHF، أو هوائي مُدمج (VHF/UHF). [ 6 ] يجمع هوائي VHF/UHF بين هوائيين يغذيان نفس خط التغذية، مثبتين على نفس ذراع الدعم. توجد العناصر الأطول التي تستقبل ترددات VHF في الجزء الخلفي من الذراع، وغالبًا ما تعمل كهوائي لوغاريتمي دوري . أما العناصر الأقصر التي تستقبل محطات UHF فتوجد في الجزء الأمامي من الذراع، وغالبًا ما تعمل كهوائي ياغي .

بما أن الهوائيات الاتجاهية يجب أن تُوجّه نحو هوائي الإرسال، فإن هذا يُشكّل مشكلة عندما تقع محطات التلفزيون المراد استقبالها في اتجاهات مختلفة. في هذه الحالة، غالبًا ما يتم تركيب هوائيين أو أكثر من الهوائيات الاتجاهية على سطح المبنى، بحيث يُوجّه كل منها نحو جهاز إرسال مختلف، على نفس الصاري وتوصيلها بجهاز استقبال واحد. وللحصول على أفضل أداء، تُستخدم دوائر ترشيح أو مطابقة لمنع أي هوائي من التأثير سلبًا على أداء الهوائيات الأخرى المتصلة بنفس خط الإرسال. وثمة بديل آخر يتمثل في استخدام هوائي واحد مُثبّت على مُدوّر ، وهو نظام مؤازر عن بُعد يُدير الهوائي إلى اتجاه جديد عند تدوير قرص بجوار جهاز التلفزيون.

في بعض الأحيان يتم وضع أجهزة إرسال التلفزيون عمداً بحيث لا تحتاج أجهزة الاستقبال في منطقة معينة إلا إلى استقبال الإرسال في نطاق ضيق نسبياً من طيف التلفزيون UHF الكامل ومن نفس الاتجاه، مما يسمح باستخدام هوائي مجمع ذي كسب أعلى.

تثبيت

عمود هوائي قصير بجوار منزل

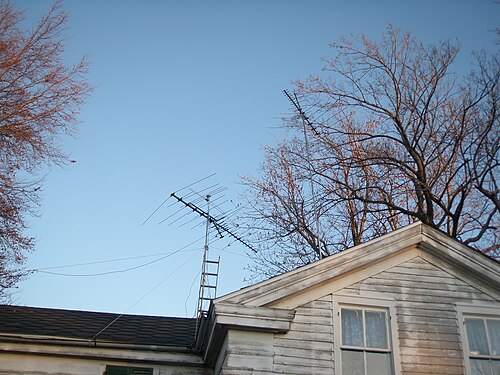

هوائيات تلفزيون ياغي متعددة

تُوضع الهوائيات عادةً على أسطح المنازل، وأحيانًا في العليّات. ويؤدي وضع الهوائي داخل المباني إلى إضعاف مستوى الإشارة المتاحة بشكل ملحوظ. [ 18 ] [ 19 ] يجب توجيه الهوائيات الاتجاهية نحو جهاز الإرسال الذي تستقبل منه الإشارة؛ وفي معظم الحالات، لا تتطلب دقة عالية. في منطقة معينة، يُرتب أحيانًا بحيث تقع جميع أجهزة إرسال التلفزيون في نفس الاتجاه تقريبًا، وتستخدم ترددات متقاربة بما يكفي ليكفي هوائي واحد لجميعها. قد يبث موقع جهاز إرسال واحد إشارات لعدة قنوات. نظام توزيع البث الهوائي المشترك (CABD) هو نظام يُركّب داخل المبنى لاستقبال إشارات التلفزيون/الراديو المجانية التي تُبث عبر ترددات الراديو، وتوزيعها على الجمهور. [ 20 ]

تُعاني إشارات التلفزيون التناظري من ظاهرة التشويش في الصورة، حيث تُعطي صور متعددة متقاربة انطباعًا بضبابية وتكرار حواف الصورة. ويعود ذلك إلى انعكاس الإشارة من الأجسام القريبة (المباني، الأشجار، الجبال)؛ إذ يتم التقاط نسخ متعددة من الإشارة، بقوى مختلفة وتأخيرات متفاوتة. يختلف هذا الأمر بالنسبة لأنواع الإرسال الأخرى. يُمكن تحقيق وضعية مُثلى للهوائي، تُقلل من التشويش على القنوات المختلفة، من خلال وضعه بعناية. كما يُمكن أن يحدث التشويش إذا التقطت هوائيات متعددة متصلة بجهاز استقبال واحد نفس المحطة، خاصةً إذا كانت أطوال الكابلات التي تربطها بالمُقسّم/المُدمج مختلفة أو إذا كانت الهوائيات متقاربة جدًا. [ 21 ] يجري استبدال التلفزيون التناظري بالتلفزيون الرقمي، الذي لا يُعاني من التشويش؛ فالإشارة المنعكسة نفسها التي تُسبب التشويش في الإشارة التناظرية لن تُنتج أي محتوى مرئي في التلفزيون الرقمي. مع ذلك، في هذه الحالة، يُسبب التداخل تدهورًا أكبر بكثير في جودة الصورة.

هوائيات الأسطح وغيرها من الهوائيات الخارجية

هوائيات مثبتة على أسطح المنازل في إنجلترا

تُثبّت الهوائيات على الأسطح بطرقٍ مختلفة، عادةً على عمود لرفعها فوق السطح. وهذا يكفي عمومًا في معظم المناطق. مع ذلك، في بعض الأماكن، مثل الوديان العميقة أو بالقرب من المباني الشاهقة، قد يلزم وضع الهوائي على ارتفاعٍ أعلى بكثير، باستخدام عمودٍ مدعومٍ بكابلات أو عمودٍ عادي . يُشار إلى السلك الذي يربط الهوائي بالداخل باسمكلما زاد طول سلك التوصيل ، زاد تدهور الإشارة فيه. وقد تساعد بعض الكابلات في تقليل هذه الظاهرة.

كلما ارتفع موقع الهوائي، تحسّن أداؤه. فالهوائي ذو الكسب العالي قادر على استقبال الإشارات الأضعف من الاتجاه المُفضّل. تُضعف المباني والتضاريس (كالجبال) والغابات الكثيفة الإشارة؛ وفي كثير من الحالات، تنعكس الإشارة بحيث تبقى إشارة قابلة للاستخدام. تُوجد مخاطر مادية كامنة في الهوائيات العالية أو المعقدة، مثل سقوط الهيكل أو تدميره بفعل الأحوال الجوية. كما توجد قوانين محلية مُختلفة تُقيّد وتُحدّ من أمورٍ مثل ارتفاع الهيكل دون الحصول على تراخيص . فعلى سبيل المثال، في الولايات المتحدة، يسمح قانون الاتصالات لعام 1996 (قاعدة أجهزة الاستقبال عبر الهواء OTARD ) "لأي مالك أو مستأجر" [ 22 ] بالحق، "في العقار الذي يملكه أو الذي له حق الاستخدام أو السيطرة الحصرية عليه"، [ 22 ] في تركيب "هوائي مصمم لاستقبال إشارات البث التلفزيوني المحلي"، ولكن "قد تخضع الصواري التي يزيد ارتفاعها عن 12 قدمًا [3.5 متر] فوق خط السطح لمتطلبات الترخيص المحلية". [ 23 ]

هوائيات داخلية

كما ذُكر سابقًا، يمكن وضع الهوائيات داخل المباني حيث تكون الإشارات قوية بما يكفي للتغلب على ضعف الهوائي. يُوصل الهوائي ببساطة بجهاز استقبال التلفزيون ويُوضع في مكان مناسب، غالبًا أعلى الجهاز ("السطح العلوي"). أحيانًا، قد يتطلب الأمر تجربة مواقع مختلفة للحصول على أفضل صورة. يمكن أيضًا استخدام مُضخّمات الترددات اللاسلكية، المعروفة باسم مُقوّي إشارة التلفزيون، مع الهوائيات الداخلية. قد يكون استقبال الإشارة من الهوائيات الداخلية ضعيفًا في المناطق ذات الإشارة الضعيفة.

تركيب العلية

أحيانًا، يُفضّل عدم تركيب هوائي على السطح؛ في هذه الحالات، تُركّب الهوائيات المصممة للاستخدام الخارجي غالبًا في العلية، مع العلم أن الهوائيات المصممة للاستخدام في العلية متوفرة أيضًا. يُقلّل تركيب الهوائي داخل المنزل من أدائه بشكل ملحوظ نظرًا لانخفاض ارتفاعه عن مستوى سطح الأرض ووجود الجدران؛ ومع ذلك، في المناطق ذات الإشارة القوية، قد يكون الاستقبال مُرضيًا. [ 19 ] يُعتقد أن طبقة واحدة من القرميد الإسفلتي ، ولباد السقف ، وسطح من الخشب الرقائقي تُخفّض الإشارة إلى النصف تقريبًا. [ 24 ]

هوائيات متعددة، ومحركات دوارة

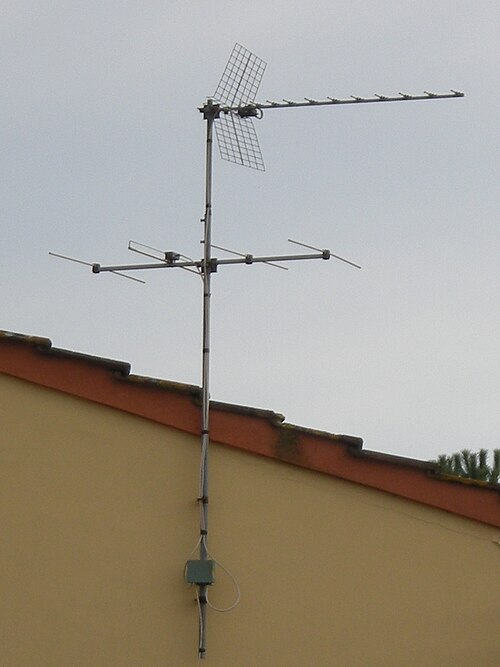

هوائيان مثبتان على سطح مبنى، متباعدان أفقياً وعمودياً.

قد يُرغب أحيانًا في استقبال إشارات من أجهزة إرسال ليست في نفس الاتجاه. يُمكن تحقيق ذلك، لمحطة واحدة في كل مرة، باستخدام مُدوِّر يعمل بمحرك كهربائي لتدوير الهوائي حسب الحاجة. بدلاً من ذلك، يُمكن استخدام هوائيين أو أكثر، يُوجَّه كل منهما نحو جهاز الإرسال المطلوب، ويتم ربطهما بدوائر كهربائية مناسبة. ولمنع تداخل الهوائيات، يجب أن تكون المسافة الرأسية بين ذراعي الهوائي نصف طول موجة التردد الأدنى المراد استقباله على الأقل (المسافة = λ / 2 ) . [ 21 ] يبلغ طول موجة 54 ميجاهرتز (القناة 2) 5.5 متر (18 قدمًا) (λ × f = c ) ، لذا يجب أن تكون المسافة بين الهوائيات 2.25 متر (90 بوصة) على الأقل . من المهم أيضًا أن تكون الكابلات التي تربط الهوائيات بمُقسِّم/مُجمِّع الإشارة متساوية الطول تمامًا لتجنب مشاكل الطور ، التي تُسبب تشويشًا في الاستقبال التناظري. بمعنى آخر، قد يلتقط كلا الهوائيين نفس المحطة؛ ستصل الإشارة من الهوائي ذي الكابل الأقصر إلى جهاز الاستقبال أسرع قليلاً، مما يُنتج صورتين متداخلتين قليلاً. قد تحدث مشاكل في الطور حتى مع استخدام كابل توصيل بنفس الطول. يمكن أن تساعد مرشحات تمرير النطاق أو مصائد الإشارة في تقليل هذه المشكلة.

بالنسبة لوضع هوائيات متعددة جنبًا إلى جنب، كما هو شائع في مساحة ذات ارتفاع محدود مثل العلية، يجب فصلها بما لا يقل عن طول موجة كاملة واحدة من أدنى تردد يتم استقباله عند أقرب نقطة لها.

عندما يتم استخدام هوائيات متعددة في كثير من الأحيان، يكون أحدها لمجموعة من المحطات المتجاورة، والآخر لجهاز إرسال واحد في اتجاه مختلف.

أمان

  • هوائيات التلفزيون موصلات جيدة للكهرباء وتجذب الصواعق، حيث تعمل كقضيب مانع للصواعق . ويُستخدم عادةً مانع الصواعق للحماية من ذلك. ويلزم وجود قضيب تأريض كبير موصول بكل من الهوائي والعمود أو الصاري. [ 25 ]
  • تُثبّت الصواري المثبتة بشكل صحيح، وخاصة الطويلة منها، بكابلات مجلفنة ؛ فلا حاجة للعوازل. وهي مصممة لتحمل أقسى الظروف الجوية في المنطقة، وتُوضع بحيث لا تعيق خطوط الكهرباء في حال سقوطها.
  • هناك خطر كامن في التواجد على سطح المنزل، وهو أمر ضروري لتركيب أو ضبط هوائي التلفزيون.
