لوحة اللمس

الموسوعة الحرة
لقطة مقربة للوحة اللمس على الكمبيوتر المحمول Acer CB5-311
لقطة مقربة للوحة اللمس على كمبيوتر محمول MacBook 2015

لوحة اللمس أو لوحة التتبع هي نوع من أجهزة التأشير . أكبر مكوناتها هو مستشعر لمسي: جهاز إلكتروني ذو سطح مستوٍ، يكتشف حركة وموضع أصابع المستخدم، ويترجمها إلى حركة ثنائية الأبعاد، للتحكم في المؤشر في واجهة مستخدم رسومية على شاشة الكمبيوتر . لوحات اللمس شائعة في أجهزة الكمبيوتر المحمولة ، على عكس أجهزة الكمبيوتر المكتبية ، حيث تكون الفئران أكثر انتشارًا. تُستخدم لوحات التتبع أحيانًا على أجهزة الكمبيوتر المكتبية، حيث تكون مساحة المكتب شحيحة. نظرًا لأنه يمكن تصنيع لوحات التتبع بحجم صغير، فيمكن العثور عليها في المساعدين الرقميين الشخصيين (PDAs) وبعض مشغلات الوسائط المحمولة . تتوفر أيضًا لوحات اللمس اللاسلكية كملحقات منفصلة.

التشغيل والوظيفة

تعمل لوحات اللمس بعدة طرق، بما في ذلك الاستشعار بالسعة أو شاشة اللمس المقاومة . تستشعر التكنولوجيا الأكثر شيوعًا المستخدمة في العقد الأول من القرن الحادي والعشرين تغير السعة حيث يلمس الإصبع اللوحة. لن تستشعر لوحات اللمس القائمة على السعة طرف قلم رصاص أو غيره من الأدوات غير المؤرضة أو غير الموصلة. قد تكون الأصابع المعزولة بالقفاز مشكلة أيضًا، ونادرًا ما تُستخدم لوحات اللمس السعوية كأجهزة توجيه للأجهزة الطبية. [1]

مثل شاشات اللمس، تستشعر لوحات اللمس الموضع المطلق ولكن دقتها محدودة بحجمها. للاستخدام الشائع كجهاز مؤشر، يتم ترجمة حركة السحب للإصبع إلى حركة نسبية أدق للمؤشر على الإخراج إلى الشاشة على نظام التشغيل، على غرار التعامل مع الماوس الذي يتم رفعه ووضعه مرة أخرى على سطح ما. يتم وضع أزرار الأجهزة المكافئة لأزرار الماوس اليسرى واليمنى القياسية أحيانًا بجوار لوحة اللمس.

قد تفسر بعض لوحات اللمس وبرامج تشغيل الأجهزة المرتبطة النقر على اللوحة على أنه نقرة ماوس ، ويمكن أن يشير النقر الذي يتبعه حركة إشارة مستمرة ("نقرة ونصف") إلى السحب. [2] تسمح لوحات اللمس اللمسية بالنقر والسحب من خلال دمج وظيفة الزر في سطح لوحة اللمس نفسها. [3] [4] للاختيار، يضغط المرء لأسفل على لوحة اللمس بدلاً من زر مادي. للسحب، بدلاً من تنفيذ تقنية "النقرة ونصف"، يضغط المستخدم لأسفل أثناء وجوده على الكائن، ويسحب دون تحرير الضغط، ويتركه عند الانتهاء. يمكن لبرامج تشغيل لوحة اللمس أيضًا السماح باستخدام أصابع متعددة لمحاكاة أزرار الماوس الأخرى (عادةً النقر بإصبعين للنقر بزر الماوس الأيمن).

تُسمى لوحات اللمس لوحات النقر إذا كانت تعتمد على أزرار برمجية بدلاً من الأزرار المادية. من الناحية المادية، تشكل لوحة النقر بأكملها زرًا، ومن المنطقي أن يفسر السائق النقرة على أنها نقرة زر يسار أو يمين اعتمادًا على وضع الأصابع. [5]

تحتوي بعض لوحات اللمس على "نقاط اتصال"، وهي مواقع على لوحة اللمس تُستخدم لوظائف تتجاوز الماوس. على سبيل المثال، في بعض لوحات اللمس، يعمل تحريك الإصبع على طول حافة لوحة اللمس كعجلة تمرير ، للتحكم في شريط التمرير والتمرير عبر النافذة التي بها التركيز ، عموديًا أو أفقيًا. تستخدم العديد من لوحات اللمس السحب بإصبعين للتمرير . كما تدعم بعض برامج تشغيل لوحة اللمس مناطق النقر، وهي المناطق التي ستنفذ فيها النقرة وظيفة، على سبيل المثال، إيقاف مشغل الوسائط مؤقتًا أو تشغيل تطبيق . يتم تنفيذ كل هذه الوظائف في برنامج تشغيل جهاز لوحة اللمس ، ويمكن تعطيلها.

تاريخ

في عام 1980، قدمت شركة زيروكس واحدة من أولى لوحات اللمس، إن لم تكن الأولى ، على نظام الكمبيوتر مع جهاز زيروكس 860، وهو محطة عمل لمعالجة النصوص تستهدف الشركات المتوسطة والكبيرة الحجم. [6] [7] يوجد على لوحة مفاتيح زيروكس 860، على يمين المفاتيح، لوحة لمس دائرية، أطلقت عليها زيروكس اسم "Cat" (اختصارًا لمحول تنشيط السعة ). قدمت زيروكس Cat كطريقة إدخال بديلة لتحديد سلاسل من النص لنسخها أو حذفها أو إدراجها أو تحريكها حول المستند. [8] [9] [6] : 30 

بحلول عام 1982، تم تجهيز أجهزة الكمبيوتر المكتبية Apollo بلوحة لمس على الجانب الأيمن من لوحة المفاتيح. [10] بعد عام واحد، في عام 1983، تم تقديم أول كمبيوتر محمول صدفي يعمل بالبطارية، Gavilan SC، والذي تضمن لوحة لمس، والتي تم تركيبها فوق لوحة المفاتيح، بدلاً من أسفلها، والتي أصبحت القاعدة. [11]

تم طرح سلسلة MC 200/400/600/WORD من Psion ، [12] في عام 1989، مع جهاز إدخال جديد يحل محل الماوس يشبه لوحة اللمس، [13] على الرغم من أنه يشبه إلى حد كبير الجهاز اللوحي للرسومات، حيث تم وضع المؤشر عن طريق النقر فوق نقطة محددة على اللوحة، بدلاً من تحريكه في اتجاه ضربة. [14]

تم إطلاق أجهزة الكمبيوتر المحمولة ذات لوحات اللمس بواسطة Olivetti و Triumph-Adler في عام 1992. [15] قدمت Cirque أول لوحة لمس متوفرة على نطاق واسع، والتي تحمل العلامة التجارية GlidePoint، في عام 1994. [16] [17] قدمت Apple لوحات لمس بوضع حديث في سلسلة PowerBook 500 في عام 1994، باستخدام تقنية GlidePoint من Cirque، [18] [19] والتي تشير إليها Apple باسم "لوحة التتبع"؛ لقد حلت محل كرة التتبع في طرز PowerBook السابقة . منذ عام 2008، تضمنت مراجعات Apple لجهاز MacBook و MacBook Pro تصميم "لوحة اللمس اللمسية" مع زر مدمج في سطح التتبع [3] [4] [20] (يعمل الجزء السفلي من سطح لوحة اللمس كزر قابل للنقر). [21]

كان Sharp أحد أوائل المستخدمين لجهاز التأشير GlidePoint. [16] وفي وقت لاحق، قدمت Synaptics لوحة اللمس الخاصة بها إلى السوق، وأطلقت عليها اسم TouchPad، وكانت Epson من أوائل المستخدمين لهذا المنتج من خلال ActionNote . [16] ومع بدء تقديم لوحات اللمس في أجهزة الكمبيوتر المحمولة في التسعينيات، كان هناك ارتباك في كثير من الأحيان حول تسمية المنتج. لم يتم استخدام مصطلح ثابت، وتنوعت المراجع، مثل: Glidepoint، وجهاز الإدخال الحساس للمس، ولوحة اللمس، ولوحة التتبع، وجهاز التأشير. [22] [23] [24]

غالبًا ما كان يُعرض على المستخدمين خيار شراء عصا تأشير أو لوحة لمس أو كرة تتبع . كانت مجموعات الأجهزة شائعة، على الرغم من أن لوحات اللمس وكرات التتبع نادرًا ما كانت تُدرج معًا. [25] منذ أوائل العقد الأول من القرن الحادي والعشرين، أصبحت لوحات اللمس جهاز التأشير السائد لأجهزة الكمبيوتر المحمولة حيث أن معظم أجهزة الكمبيوتر المحمولة الاستهلاكية التي تم إنتاجها خلال هذه الفترة وما بعدها تتضمن لوحات لمس فقط، مما أدى إلى إزاحة عصا التأشير.

الاستخدام في الأجهزة

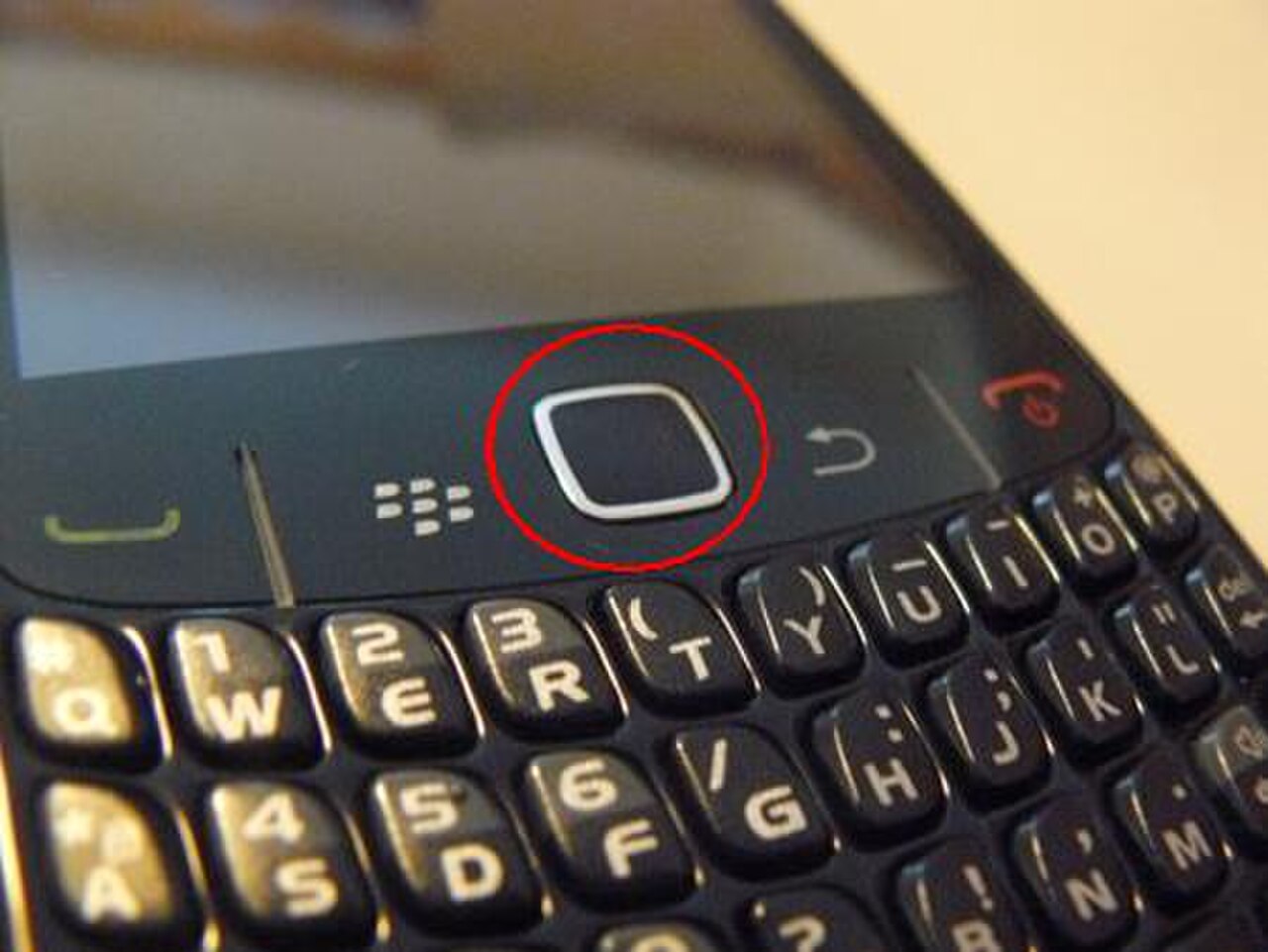

لوحة التتبع البصرية لجهاز BlackBerry Curve 8520 في الدائرة الحمراء

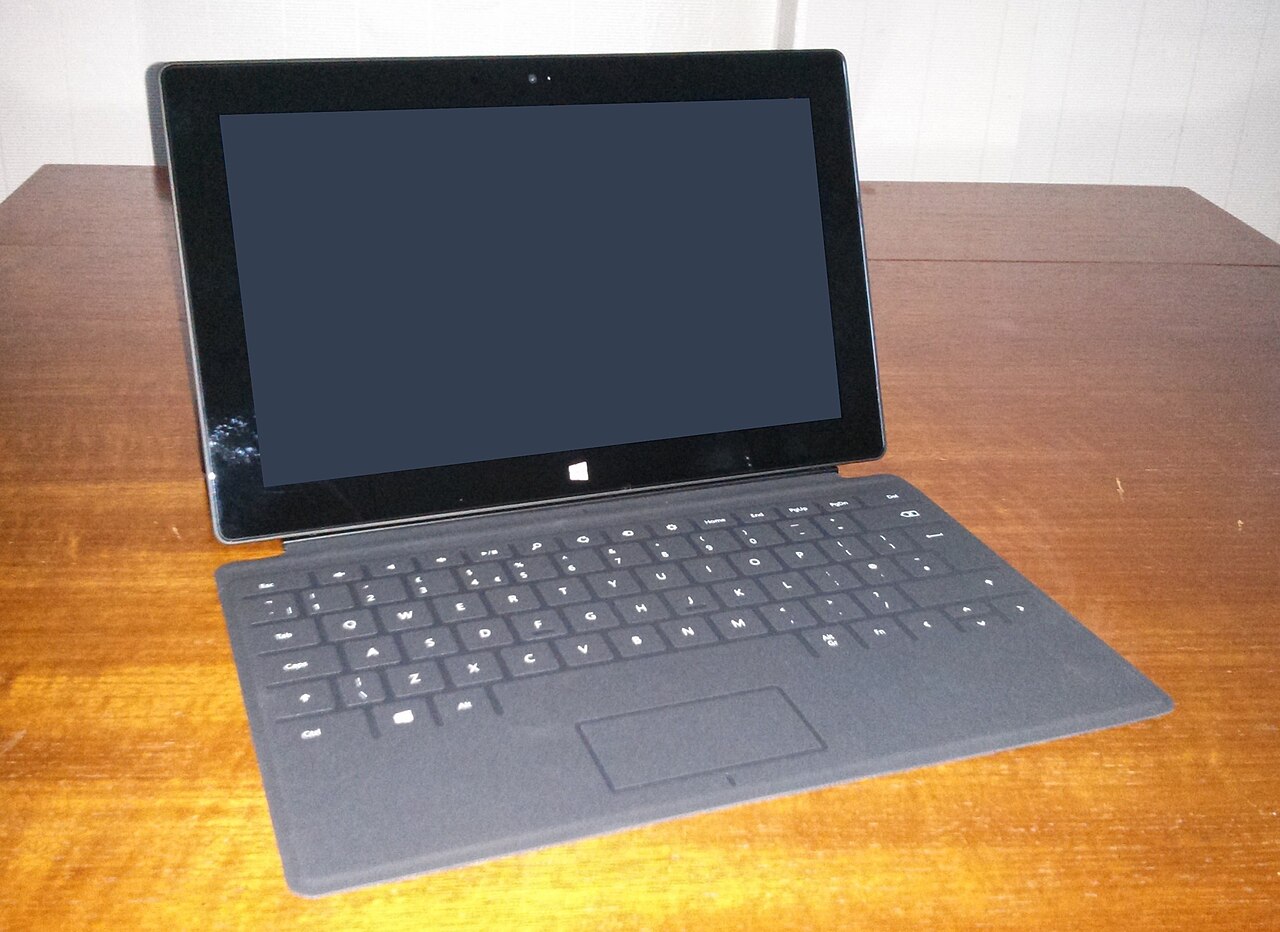

جهاز لوحي من إنتاج Microsoft Surface . لوحة اللمس عبارة عن مستطيل بالقرب من أسفل لوحة المفاتيح.

تُستخدم لوحات اللمس في المقام الأول في أجهزة الكمبيوتر المحمولة المحمولة المستقلة ولا تتطلب سطحًا مستويًا بالقرب من الجهاز. توجد لوحة اللمس بالقرب من لوحة المفاتيح، وتتطلب حركات أصابع قصيرة نسبيًا لتحريك المؤشر عبر شاشة العرض؛ وفي حين أن هذا مفيد، فإنه يجعل من الممكن أيضًا أن يحرك راحة يد المستخدم أو معصمه مؤشر الماوس عن طريق الخطأ أثناء الكتابة. تتميز أجهزة الكمبيوتر المحمولة اليوم بلوحات لمس متعددة اللمس يمكنها في بعض الحالات استشعار ما يصل إلى خمسة أصابع في وقت واحد، مما يوفر المزيد من الخيارات للإدخال، مثل القدرة على إظهار قائمة السياق عن طريق النقر بإصبعين، أو سحب إصبعين للتمرير، أو الإيماءات للتكبير/التصغير أو التدوير. لوحات اللمس ذات الأزرار المادية الآن هي خيار لأجهزة الكمبيوتر المحمولة التجارية/الاحترافية الراقية فقط.

تعتبر لوحات اللمس أحادية البعد واجهة التحكم الأساسية للتنقل عبر القوائم على مشغلات الموسيقى المحمولة iPod Classic وطريقة إدخال إضافية على بعض أقراص التحويل الرقمي Wacom ، حيث يشار إليها باسم "عجلات النقر"، حيث تستشعر الحركة على طول محور واحد فقط، والذي يلتف حول محور مثل العجلة. تستخدم Creative Labs أيضًا لوحة لمس لسلسلة Zen من مشغلات MP3 ، بدءًا من Zen Touch. يستخدم خط منتجات Microsoft Zune من الجيل الثاني ( Zune 80/120 و Zune 4/8 ) اللمس لجهاز Zune Pad .

توجد أيضًا لوحات اللمس لأجهزة الكمبيوتر المكتبية كأجهزة خارجية، وإن كانت نادرة الاستخدام. ولكن يمكن دمج طبقة لوحة اللمس مع لوحة الرسومات كخيار إدخال إضافي.

يمكن تجهيز لوحات مفاتيح الكمبيوتر الخارجية بلوحات لمس متكاملة [26] (وخاصة لوحات المفاتيح الموجهة لاستخدام HTPC )، ويمكن أن تحتوي بعض لوحات المفاتيح على سطح إدخال باللمس فقط بدلاً من الأزرار المادية (وهو حل نموذجي للغرف النظيفة). [27]

يمكن استخدام لوحات التتبع الضوئية بشكل أساسي كجزء من الإلكترونيات فائقة الحمل؛ حيث يمكن تجهيز بعض أجهزة الكمبيوتر المحمولة والهواتف الذكية المبكرة بلوحات تتبع ضوئية.

في 9 سبتمبر 2024، كشفت شركة أبل عن هواتف آيفون 16 وآيفون 16 بلس وآيفون 16 برو وآيفون 16 برو ماكس لتتميز بلوحة تتبع أحادية البعد بجوار الزر الجانبي تسمى "التحكم في الكاميرا" والتي تتيح للمستخدمين طريقة أسهل لالتقاط الصور ومقاطع الفيديو، ومستشعر القوة للتمييز بين الضغط الثابت والضغط الخفيف ومستشعر اللمس بالسعة للتمييز بين الانزلاق بالإصبع لضبط التكبير أو التعريض أو عمق المجال. [28] [29]

نظرية التشغيل

هناك طريقتان رئيسيتان تعمل بهما لوحات اللمس: طريقة المصفوفة وطريقة التحويل السعوي. [ بحاجة لمصدر ] في طريقة المصفوفة، يتم ترتيب سلسلة من الموصلات في مجموعة من الخطوط المتوازية في طبقتين، مفصولة بعازل ومتقاطعة بزوايا قائمة لتشكيل شبكة. يتم تطبيق إشارة عالية التردد بشكل متسلسل بين الأزواج في مجموعة الشبكة ثنائية الأبعاد هذه. يتناسب التيار الذي يمر بين العقد مع السعة . عندما يتم وضع أرضية افتراضية ، مثل الإصبع، فوق أحد التقاطعات بين الطبقة الموصلة، يتم تحويل بعض المجال الكهربائي إلى نقطة الأرضية هذه، مما يؤدي إلى تغيير في السعة الظاهرية في ذلك الموقع. حصلت هذه الطريقة على براءة اختراع أمريكية رقم 5،305،017 مُنحت لجورج جيرفيد في أبريل 1994.

تستشعر طريقة التحويل السعوي، الموصوفة في مذكرة تطبيقية من قبل الشركة المصنعة Analog Devices ، [30] التغير في السعة بين جهاز إرسال وجهاز استقبال على جانبين متقابلين من المستشعر. ينشئ جهاز الإرسال مجالًا كهربائيًا يتذبذب عند 200-300 كيلو هرتز. إذا تم وضع نقطة أرضية، مثل الإصبع، بين جهاز الإرسال وجهاز الاستقبال، يتم تحويل بعض خطوط المجال بعيدًا، مما يقلل من السعة الظاهرية.

تعمل لوحات التتبع مثل تلك الموجودة في بعض هواتف Blackberry الذكية بصريًا، مثل فأرة الكمبيوتر البصرية .

تصنيع

تشمل الشركات المصنعة الرئيسية ما يلي: [ بحاجة لمصدر ]
