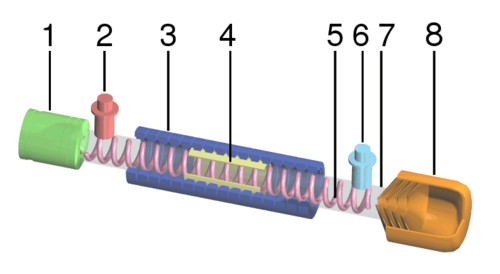

رسم توضيحي مقطعي لأنبوب الموجة المتحركة الحلزوني. (1) مدفع الإلكترونات ؛ (2) مدخل الترددات الراديوية؛ (3) المغناطيسات؛ (4) المخفف؛ (5) الملف الحلزوني؛ (6) مخرج الترددات الراديوية؛ (7) أنبوب مفرغ؛ (8) المجمع
أنبوب الموجة المتحركة من شركة Ruselectronics من ثمانينيات القرن الماضي، المستخدم في أقمار الاتصالات الروسية Gorizont.

أنبوب الموجة المتنقلة ( TWT ، يُنطق "تويت" [ 1 ] ) أو مُضخِّم أنبوب الموجة المتنقلة ( TWTA ، يُنطق "تويتا") هو أنبوب مفرغ متخصص يُستخدم في الإلكترونيات لتضخيم إشارات الترددات الراديوية (RF) في نطاق الموجات الميكروية . [ 2 ] اخترعه أندريه هاف حوالي عام 1933 عندما كان طالب دراسات عليا في معهد كاليفورنيا للتكنولوجيا (كالتك) ، وطوّره رودولف كومبفنر إلى شكله الحالي في الفترة 1942-1943. ينتمي أنبوب الموجة المتنقلة إلى فئة أنابيب "الحزمة الخطية"، مثل الكليسترون ، حيث تُضخَّم الموجة الراديوية عن طريق امتصاص الطاقة من حزمة الإلكترونات أثناء مرورها عبر الأنبوب. [ 2 ] على الرغم من وجود أنواع مختلفة من أنابيب الموجة المتنقلة، إلا أن هناك فئتين رئيسيتين: [ 2 ]

  • أنبوب الموجة المتحركة الحلزوني - حيث تتفاعل الموجات الراديوية مع حزمة الإلكترونات أثناء انتقالها عبر حلزون سلكي يحيط بالحزمة. يتميز هذا النوع بنطاق ترددي واسع، لكن قدرة الخرج محدودة ببضع مئات من الواط. [ 3 ]
  • أنبوب الموجة المتحركة ذو التجويف المزدوج - حيث تتفاعل الموجة الراديوية مع الحزمة في سلسلة من رنانات التجويف التي تمر من خلالها الحزمة. وتعمل هذه الرنانات كمضخمات طاقة ضيقة النطاق.

تتمثل إحدى المزايا الرئيسية لأنبوب الموجة المتحركة (TWT) مقارنةً ببعض أنابيب الميكروويف الأخرى في قدرته على تضخيم نطاق واسع من الترددات ، أي عرض نطاق ترددي كبير . قد يصل عرض النطاق الترددي لأنبوب الموجة المتحركة الحلزوني إلى أوكتافين ، بينما تتراوح عروض النطاق الترددي لأنواع التجويف بين 10 و20%. [ 2 ] [ 3 ] تتراوح ترددات التشغيل من 300  ميجاهرتز إلى 50  جيجاهرتز. [ 2 ] [ 3 ] يبلغ كسب القدرة للأنبوب حوالي 40 إلى 70 ديسيبل ، [ 3 ] وتتراوح قدرة الخرج من بضعة واط إلى ميغاواط . [ 2 ] [ 3 ]

تُستخدم أنابيب الموجة المتحركة على نطاق واسع كمضخمات طاقة ومذبذبات في أنظمة الرادار ، وأجهزة إرسال الأقمار الصناعية والمركبات الفضائية للاتصالات ، وأنظمة الحرب الإلكترونية . [ 2 ]

رسم تخطيطي لأنبوب الموجة المتحركة الحلزوني

وصف

برنامج TWT أساسي

أنبوب الموجة المتحركة (TWT) عبارة عن أنبوب مفرغ طويل مزود بمدفع إلكتروني ( مهبط ساخن ينبعث منه إلكترونات ) في أحد طرفيه. يؤدي تطبيق جهد كهربائي بين المهبط والمصعد إلى تسريع الإلكترونات نحو الطرف الآخر من الأنبوب، بينما يعمل مجال مغناطيسي خارجي حول الأنبوب على تركيز الإلكترونات في حزمة. عند الطرف الآخر من الأنبوب، تصطدم الإلكترونات بـ "المجمع"، الذي يعيدها إلى الدائرة الكهربائية.

يُلفّ داخل الأنبوب، خارج مسار الشعاع مباشرةً، سلك حلزوني، عادةً ما يكون من النحاس الخالي من الأكسجين . تُغذّى إشارة التردد اللاسلكي المراد تضخيمها إلى السلك الحلزوني عند نقطة قريبة من طرف الباعث في الأنبوب. تُغذّى الإشارة عادةً إلى السلك الحلزوني عبر دليل موجي أو ملف كهرومغناطيسي موضوع عند أحد طرفيه، مُشكّلاً مسار إشارة أحادي الاتجاه، أو ما يُعرف بالمقرن الاتجاهي .

من خلال التحكم في جهد التسريع، تُضبط سرعة الإلكترونات المتدفقة عبر الأنبوب لتكون مماثلة لسرعة إشارة التردد اللاسلكي المتدفقة عبر الملف الحلزوني. تُحدث الإشارة في السلك مجالًا مغناطيسيًا في مركز الملف الحلزوني، حيث تتدفق الإلكترونات. وبحسب طور الإشارة، تتسارع الإلكترونات أو تتباطأ أثناء مرورها عبر الملفات. يؤدي هذا إلى "تكتل" حزمة الإلكترونات، وهي ظاهرة تُعرف تقنيًا باسم "تعديل السرعة". يُعد نمط كثافة الإلكترونات الناتج في الحزمة نظيرًا لإشارة التردد اللاسلكي الأصلية.

بسبب مرور الشعاع عبر الحلزون أثناء انتقاله، وتغير الإشارة، فإنه يُحدث حثًا كهربائيًا في الحلزون، مما يُضخّم الإشارة الأصلية. وبحلول وصوله إلى الطرف الآخر من الأنبوب، يكون هذا الحث قد وفّر طاقة كبيرة للحلزون. يستقبل مُقرن اتجاهي ثانٍ، موضوع بالقرب من المُجمِّع، نسخة مُضخّمة من إشارة الدخل من الطرف البعيد لدائرة الترددات الراديوية. وتمنع مُخفِّفات مُثبَّتة على طول دائرة الترددات الراديوية الموجة المنعكسة من العودة إلى المهبط.

تحتوي أنابيب الموجة المتحركة الحلزونية عالية الطاقة عادةً على سيراميك أكسيد البريليوم كقضيب داعم للحلزون، وفي بعض الحالات، كمجمع للإلكترونات لأنبوب الموجة المتحركة نظرًا لخصائصه الكهربائية والميكانيكية والحرارية الخاصة. [ 4 ] [ 5 ]

مقارنة

أنبوب الموجة المتحركة السوفيتي UV-1008 (УВ-1008) من عام 1976، مع مدخل ومخرج موجه موجي

توجد عدة أنابيب تضخيم ترددات الراديو تعمل بطريقة مشابهة لأنبوب الموجة المتحركة، وتُعرف مجتمعةً باسم أنابيب تعديل السرعة. وأشهر مثال على ذلك هو الكليسترون . تستخدم جميع هذه الأنابيب نفس آلية "تجميع" الإلكترونات الأساسية لتوفير عملية التضخيم، وتختلف اختلافًا كبيرًا في العملية التي تُسبب تعديل السرعة.

في الكليسترون، يمر شعاع الإلكترونات عبر فتحة في تجويف رنيني متصل بمصدر إشارة ترددات الراديو. تتسبب الإشارة، لحظة مرور الإلكترونات عبر الفتحة، في تسريعها (أو إبطائها). تدخل الإلكترونات "أنبوب انجراف" حيث تتجاوز الإلكترونات الأسرع الإلكترونات الأبطأ، مُشكّلةً حزمًا، ثم تمر الإلكترونات عبر تجويف رنيني آخر تُستمد منه طاقة الخرج. ولأن عملية فرز السرعة تستغرق وقتًا، غالبًا ما يكون طول أنبوب الانجراف عدة أقدام.

بالمقارنة، في أنبوب الموجة المتحركة (TWT)، ينتج التسارع عن التفاعلات مع اللولب على امتداد طول الأنبوب. وهذا ما يُمكّن أنبوب الموجة المتحركة من الحصول على مستوى ضوضاء منخفض للغاية، وهي ميزة رئيسية لهذا التصميم. والأهم من ذلك، أن هذه العملية أقل حساسية بكثير للترتيب الفيزيائي للأنبوب، مما يسمح لأنبوب الموجة المتحركة بالعمل ضمن نطاق أوسع من الترددات. وبشكل عام، تتمتع أنابيب الموجة المتحركة بميزة عندما يكون انخفاض مستوى الضوضاء وتغير التردد أمرًا ضروريًا. [ 6 ] [ 7 ]

أنبوب الموجة المتحركة ذو التجويف المزدوج

تُحدَّد قدرة الذروة لأنابيب الموجة المتنقلة الحلزونية بتيار التيار (وبالتالي سُمك) سلك الحلزون. مع ازدياد مستوى الطاقة، قد يسخن السلك بشدة مما يؤدي إلى تشوه شكل الحلزون. يمكن زيادة سُمك السلك لتحسين الوضع، ولكن إذا كان السلك سميكًا جدًا، يصبح من المستحيل الحصول على درجة ميل الحلزون المطلوبة للتشغيل السليم. عادةً ما تحقق أنابيب الموجة المتنقلة الحلزونية  قدرة خرج أقل من 2.5 كيلوواط.

يتغلب أنبوب الموجة المتحركة ذو التجويفين المترابطين على هذا القيد باستبدال اللولب بسلسلة من التجويفات المترابطة المرتبة محوريًا على طول الشعاع. يوفر هذا الهيكل دليلًا موجيًا حلزونيًا ، وبالتالي يمكن أن يحدث التضخيم عبر تعديل السرعة. تتميز الأدلة الموجية الحلزونية بتشتت غير خطي للغاية، وبالتالي فهي ضيقة النطاق (لكنها أوسع من الكليسترون ). يمكن لأنبوب الموجة المتحركة ذي التجويفين المترابطين تحقيق  قدرة خرج تبلغ 60 كيلوواط.

يشبه تشغيلها تشغيل الكليسترون ، باستثناء أن أنابيب الموجة المتحركة ذات التجويف المزدوج مصممة بتوهين بين بنية الموجة البطيئة بدلاً من أنبوب الانجراف. تمنح بنية الموجة البطيئة أنبوب الموجة المتحركة نطاق تردده الواسع. يسمح ليزر الإلكترون الحر بترددات أعلى.

مضخم أنبوب الموجة المتنقلة

يُشار إلى أنبوب الموجة المتنقلة المدمج مع مصدر طاقة منظم ودوائر حماية باسم مضخم أنبوب الموجة المتنقلة [ 8 ] (يُختصر إلى TWTA ويُنطق غالبًا "تويتا"). يُستخدم هذا المضخم لإنتاج إشارات ترددات لاسلكية عالية الطاقة . قد يصل عرض نطاق مضخم TWTA عريض النطاق إلى أوكتاف واحد ، على الرغم من وجود إصدارات مضبوطة (ضيقة النطاق)؛ وتتراوح ترددات التشغيل من 300 ميجاهرتز إلى 50 جيجاهرتز.

يتكون أنبوب الموجة المتنقلة (TWTA) من أنبوب موجة متنقلة مقترن بدوائر الحماية الخاصة به (كما في الكليسترون ) ووحدة تزويد طاقة إلكترونية منظمة (EPC)، والتي قد يتم توريدها ودمجها من قبل مصنّع مختلف. يتمثل الاختلاف الرئيسي بين معظم وحدات تزويد الطاقة وتلك الخاصة بالأنابيب المفرغة في أن الأنابيب المفرغة عالية الكفاءة تحتوي على مجمعات منخفضة لإعادة تدوير الطاقة الحركية للإلكترونات، لذا يحتاج الملف الثانوي لوحدة تزويد الطاقة إلى ما يصل إلى 6 نقاط توصيل، ويتطلب جهد الملف تنظيمًا دقيقًا. يمكن للإضافة اللاحقة لمُخطِّط ( كما هو الحال في أنبوب الإخراج الحثي ) أن تُحسِّن، من خلال التعويض التكميلي، ضغط الكسب وخصائص أخرى لأنبوب الموجة المتنقلة؛ ويُطلق على هذا المزيج اسم أنبوب الموجة المتنقلة الخطي (LTWTA).

تستخدم مضخمات الموجات المتحركة ذات النطاق العريض عمومًا أنبوبًا حلزونيًا، وتصل  قدرتها إلى أقل من 2.5 كيلوواط. أما مضخمات الموجات المتحركة التي تستخدم أنبوبًا ذا تجويف مقترن، فيمكنها الوصول إلى  قدرة 15 كيلوواط، ولكن على حساب نطاق ترددي أضيق.

الاختراع والتطوير والاستخدام المبكر

قام أندريه "آندي" هاف بتصميم النموذج الأولي لأنبوب الموجة المتحركة (TWT) حوالي عام 1931، أثناء عمله كطالب دكتوراه في مختبر كيلوج للإشعاع في معهد كاليفورنيا للتكنولوجيا (كالتك). وقدّم طلب براءة اختراعه الأصلية، بعنوان "جهاز وطريقة للتحكم في التيارات عالية التردد"، في عام 1933، وحصل عليها في عام 1936. [ 9 ] [ 10 ]

يُنسب اختراع أنبوب الموجة المتحركة (TWT) غالبًا إلى رودولف كومبفنر في الفترة ما بين عامي 1942 و1943. إضافةً إلى ذلك، قدّم نيلز ليندنبلاد، الذي كان يعمل في شركة RCA (شركة راديو أمريكا) في الولايات المتحدة الأمريكية، براءة اختراع لجهاز في مايو 1940 [ 11 ] كان مشابهًا بشكل ملحوظ لأنبوب الموجة المتحركة الخاص بكومبفنر. [ 12 ] : 2 شكّل كلا الجهازين تحسينًا على تصميم هايف الأصلي، حيث استخدم كلاهما مدفع الإلكترونات الدقيق، الذي كان قد تم اختراعه حديثًا آنذاك ، كمصدر لحزمة الإلكترونات، ووجّه كلاهما الحزمة إلى أسفل مركز اللولب بدلًا من خارجه. أدت هذه التغييرات في التصميم إلى تضخيم الموجة بشكل أكبر بكثير من تصميم هايف، حيث اعتمدت على المبادئ الفيزيائية لتعديل السرعة وتجميع الإلكترونات. [ 10 ] طوّر كومبفنر أنبوب الموجة المتحركة الخاص به في مختبر رادار تابع للأميرالية البريطانية خلال الحرب العالمية الثانية . [ 13 ] يعود تاريخ أول رسم تخطيطي له لأنبوب الموجة المتحركة (TWT) إلى 12 نوفمبر 1942، وقد بنى أول أنبوب موجة متحركة له في أوائل عام 1943. [ 12 ] : 3 [ 14 ] تم تطوير أنبوب الموجة المتحركة لاحقًا بواسطة كومبفنر، [ 14 ] وجون ر. بيرس ، [ 15 ] وليستر م. وينسلو في مختبرات بيل . تجدر الإشارة إلى أن براءة اختراع كومبفنر الأمريكية، الممنوحة عام 1953، تشير إلى عمل هايف السابق. [ 10 ]

بحلول خمسينيات القرن العشرين، وبعد مزيد من التطوير في مختبر أنابيب الإلكترون التابع لشركة هيوز للطائرات في كولفر سيتي، كاليفورنيا، بدأ إنتاج أنابيب الموجة المتحركة هناك، وبحلول ستينيات القرن العشرين، أنتجتها أيضًا شركات مثل شركة إنجلش إلكتريك فالف ، تلتها شركة فيرانتي في سبعينيات القرن العشرين. [ 16 ] [ 17 ] [ 18 ]

في 10 يوليو 1962، أُطلق أول قمر صناعي للاتصالات، تيلستار 1 ، مزودًا بجهاز إرسال واستقبال من نوع TWT من تصميم شركة RCA بقدرة 2  واط وتردد 4 جيجاهرتز، يُستخدم لنقل إشارات الترددات الراديوية إلى المحطات الأرضية. وفي 26 يوليو 1963، أُطلق سينكوم 2 بنجاح إلى مدار متزامن مع الأرض، مزودًا بجهازَي إرسال واستقبال من نوع TWT من تصميم شركة هيوز بقدرة 2 واط وتردد 1850 ميجاهرتز، أحدهما فعال والآخر احتياطي. [ 19 ] [ 20 ]

الاستخدامات

تُستخدم مضخمات الموجات المتحركة (TWTAs) بشكل شائع كمضخمات في أجهزة الإرسال والاستقبال عبر الأقمار الصناعية ، حيث تكون إشارة الدخل ضعيفة للغاية ويتطلب خرجها طاقة عالية. [ 21 ] وتُعتبر مضخمات الموجات المتحركة المستخدمة في اتصالات الأقمار الصناعية خيارات موثوقة، وعادةً ما تدوم لأكثر من عمرها الافتراضي المتوقع الذي يتراوح بين 15 و20 عامًا. [ 22 ]

يُعد أنبوب الموجة المتحركة (TWTA) الذي يُشغّل خرجه هوائيًا نوعًا من أجهزة الإرسال . تُستخدم أجهزة إرسال TWTA على نطاق واسع في الرادار ، لا سيما في أنظمة رادار التحكم النيراني المحمولة جوًا ، وفي أنظمة الحرب الإلكترونية والحماية الذاتية. [ 23 ] في مثل هذه التطبيقات، تُضاف عادةً شبكة تحكم بين مدفع الإلكترونات وبنية الموجة البطيئة لأنبوب الموجة المتحركة للسماح بالتشغيل النبضي. تُعرف الدائرة التي تُشغّل شبكة التحكم عادةً باسم مُعدِّل الشبكة .

وجدت أنابيب الموجة المتحركة (TWTAs) تطبيقات في عدد من المركبات الفضائية، بما في ذلك جميع المجسات الفضائية الخمسة التي حققت سرعة الإفلات اللازمة لمغادرة النظام الشمسي. [ 24 ] [ 25 ] على سبيل المثال، تم تركيب أنبوبي موجة متحركة مزدوجين احتياطيين بقدرة 12 واط في نطاق X على جسم المركبة الفضائية " نيو هورايزونز" أسفل طبقها ، [ 26 ] والتي زارت بلوتو في عام 2015، ثم جرم حزام كايبر 486958 أروكوث في عام 2019 لإعادة البيانات على مسافة 43.4 وحدة فلكية من الشمس. ويستخدم تلسكوب جيمس ويب الفضائي ، الذي أُطلق في عام 2021، أنابيب موجة متحركة في نطاق Ka . [ 25 ]

ملاحظات تاريخية

يُشار أحيانًا إلى أنبوب الموجة المتنقلة (TWT) باسم "أنبوب تضخيم الموجة المتنقلة" (TWAT)، [ 27 ] على الرغم من أن هذا المصطلح لم يُستخدم على نطاق واسع. وقد نطق المهندسون كلمة "TWT" بـ "تويت"، [ 28 ] و"TWTA" بـ "تويتا". [ 29 ]

انظر أيضاً

مراجع

  1. ↑ عالم الإلكترونيات + عالم اللاسلكي . دار ريد للأعمال، 1991. ص  66.
  2. 1 2 3 4 5 6 7 غيلمور، أ.س. (2011). الكليسترونات، أنابيب الموجة المتنقلة، الماغنيترونات، مضخمات المجال المتقاطع، والجيروترونات . دار أرتيك هاوس. ص 317-318 . ISBN  978-1608071852.
  3. 1 2 3 4 5 ويتاكر، جيري سي. (2002). دليل أنظمة الإرسال بترددات الراديو . مطبعة سي آر سي. الصفحات 8.14 – 8.16 . رقم ISBN  1420041134.
  4. ↑ التقييم الصناعي لعام 1997 لصناعة أنابيب الطاقة الميكروويفية - وزارة الدفاع الأمريكية
  5. ↑ خصائص أكسيد البريليوم
  6. ↑ "أنبوب الموجة المتنقلة"
  7. ↑ "أنابيب معدلة السرعة"
  8. ↑ جون إيفريت (1992). محطات Vsats: محطات طرفية ذات فتحة صغيرة جدًا . معهد الهندسة والتكنولوجيا. رقم ISBN 0-86341-200-9.
  9. ↑ براءة الاختراع الأمريكية رقم 2064469 ، هايف، أندرو ف.، "جهاز وطريقة للتحكم في التيارات عالية التردد"، نُشرت في 15 ديسمبر 1936، مُسجلة باسم شركة راديو أمريكا.
  10. 1 2 3 كوبلاند، جاك؛ هايف، أندريه أ. (سبتمبر 2015). "التاريخ الحقيقي لأنبوب الموجة المتنقلة". مجلة IEEE Spectrum . 52 (9): 38-43 . doi : 10.1109/MSPEC.2015.7226611 . S2CID 36963575 .
  11. ↑ براءة الاختراع الأمريكية رقم 2300052 ، ليندنبلاد، نيلز إي، "نظام جهاز تفريغ الإلكترون"، نُشرت في 27 أكتوبر 1942، مُسجلة باسم شركة راديو أمريكا.
  12. 1 2 غيلمور، أ.س. (1994). مبادئ أنابيب الموجات المتنقلة . مكتبة أرتيك هاوس للرادار. بوسطن: أرتيك هاوس. ص 2-3 . ISBN  978-0-890-06720-8.
  13. ↑ شوليم إي. تسيمرينغ (2007). حزم الإلكترونات وإلكترونيات الفراغ الميكروية . جون وايلي وأولاده. ص 298. ISBN  978-0-470-04816-0.
  14. 1 2 كومبفنر، رودولف (1964). اختراع أنبوب الموجة المتنقلة . مطبعة سان فرانسيسكو.
  15. ↑ بيرس، جون ر. (1950). أنابيب الموجة المتنقلة . شركة دي. فان نوستراند.
  16. ↑ موقع فاير دايركت الإلكتروني، مؤرشف بتاريخ 23 سبتمبر 2009 في أرشيف الإنترنت (Wayback Machine) . تاريخ الوصول: 2 يوليو 2008
  17. ↑ "أنابيب الموجات المتنقلة (TWT)" . مؤرشف من الأصل بتاريخ 19-09-2008 . تم الاطلاع عليه بتاريخ 08-07-2008 .
  18. ↑ غريفيث، هيو (سبتمبر 1980). "مضخمات أنبوب الموجة المتنقلة" . رادكوم . تم الاسترجاع في 15 يوليو 2015 .
  19. ↑ زيمرمان، روبرت (خريف 2000). "تيلستار" . مجلة الاختراع والتكنولوجيا . 16 (2). التراث الأمريكي. مؤرشف من الأصل في 13 أكتوبر 2007. تم الاسترجاع في 2 يوليو 2008 .
  20. ↑ بوند، نورمان هـ. (2008). رجال الأنابيب . ويست بلينز، ميزوري: روس كوكران. ص 328. ISBN  978-0-9816923-0-2تمت أرشفة هذا النص من المصدر الأصلي في 19 يونيو 2010.
  21. ↑ دينيس رودي (2006). اتصالات الأقمار الصناعية . ماكجرو هيل بروفيشنال. ISBN 0-07-146298-8.
  22. ↑ لومير، ويتني كيو؛ أنيسيتو، رايشيل جيه؛ كاهوي، كيري إل. (2016). "مضخمات طاقة أقمار الاتصالات: تقنيات SSPA وTWTA الحالية والمستقبلية". المجلة الدولية للاتصالات والشبكات عبر الأقمار الصناعية . 34 (2): 95-113 . doi : 10.1002/sat.1098 . hdl : 1721.1/110897 .
  23. ↑ ل. سيفان (1994). أجهزة إرسال أنابيب الميكروويف . سبرينغر. ISBN 0-412-57950-2.
  24. ↑ لودفيج، روجر؛ تايلور، جيم (مارس 2002). "اتصالات فوياجر" (ملف PDF) . سلسلة ملخصات التصميم والأداء لشركة ديسكانسو . تم الاطلاع عليه في 7 مايو 2024 .
  25. 1 2 مينينا، داميان إف جي؛ أندريه، فريديريك؛ إلسكينز، إيف؛ أوبوين، جان فرانسوا؛ دوفيل، فابريس. بوتش، جيروم. دوفيردير ، إليز (2019). “أنبوب الموجة المتنقلة في تاريخ الاتصالات”. يورو. فيز. ج.ح.​ 44 (1): 1– 36. أرخايف : 1803.11497 . بيب كود : 2019EPJH...44....1M . دوى : 10.1140/epjh/e2018-90023-1 .
  26. ↑ دي بوي، كريستوفر سي.؛ وآخرون (2004). "نظام الاتصالات اللاسلكية لمهمة نيو هورايزونز إلى بلوتو". وقائع مؤتمر IEEE للفضاء الجوي لعام 2004 (رقم تصنيف IEEE: 04TH8720) . المجلد 3. الصفحات 1463-1478 . doi : 10.1109/AERO.2004.1367922 . ISBN    0-7803-8155-6.
  27. ↑ "الاختصارات والمصطلحات العسكرية" . اتحاد العلماء الأمريكيين . مؤرشف من الأصل بتاريخ 21-10-2007.
  28. ↑ هنري دبليو كول (1985). فهم الرادار . كولينز. ​​ISBN 9780003830583.
  29. ↑ مارك ويليامسون (1990). قاموس تكنولوجيا الفضاء . أ. هيلجر. ISBN 0852743394.
