يو-ماتيك

يُعدّالفيديو ذوالمسح الحلزوني من النوع E مقاس 3/4 بوصة ، أوSMPTE E ^{[ 1 ] [ 2 ] [ 3 ]} ، تنسيقًا لتسجيل الفيديو التناظري سوّقته كلٌّ منشركة سوني للإلكترونيات،وشركة ماتسوشيتا للصناعات الكهربائية(باناسونيك)، وشركةفيكتور اليابانية(JVC). طُوّر هذا التنسيق في البداية من قِبل سوني، وعُرض كنموذج أولي في أكتوبر 1969، ثم جرى تحسينه وتوحيد معاييره بين الشركات المصنّعة الثلاث في مارس 1970، وطُرح تجاريًا في سبتمبر 1971 من قِبل سوني. ^{[ 4 ]} أُطلق على هذا التنسيق اسمU-maticمن قِبل سوني، وU-Visionمن قِبل باناسونيك، وU-VCRمن قِبل JVC، في إشارة إلى مسار الشريط على شكل حرف U أثناء التفافه حول أسطوانة الفيديو.

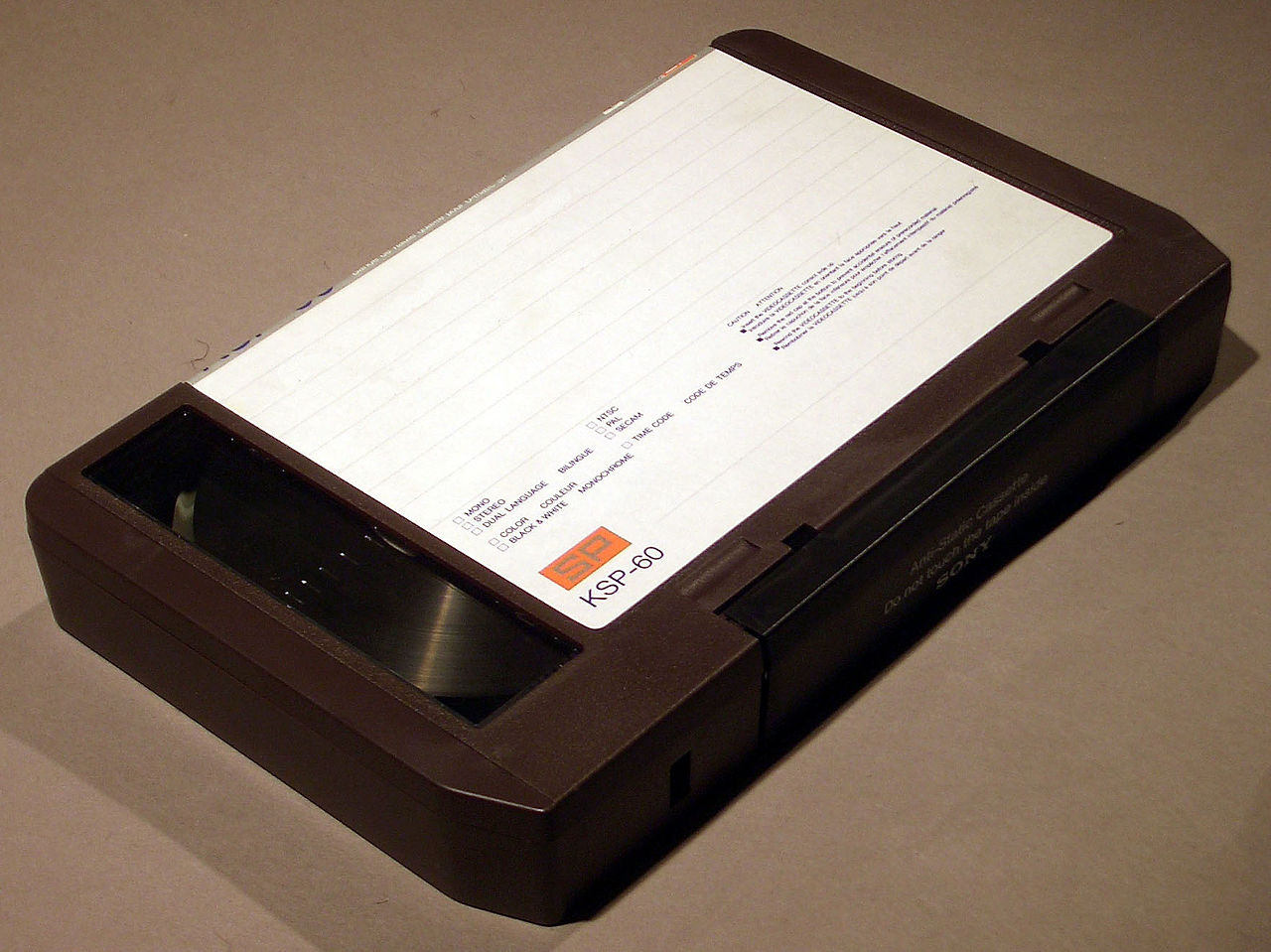

كان هذا التنسيق من أوائل تنسيقات الفيديو التي وضعت شريط الفيديو داخل شريط كاسيت، ليحل محل أنظمة البكرات التي كانت شائعة في ذلك الوقت. يستخدم هذا التنسيق شريطًا بعرض 19 مم (¾ بوصة ) ، مما أكسبه لقب "ثلاثة أرباع البوصة" أو ببساطة "ثلاثة أرباع"، على عكس تنسيقات البكرات المفتوحة الأكبر حجمًا مثل شريط الفيديو من النوع C بعرض 25 مم (1 بوصة ) وشريط الفيديو الرباعي بعرض 51 مم ( 2 بوصة) .

كانت أجهزة تسجيل الفيديو من الجيل الأول من نوع U-matic كبيرة الحجم، حيث بلغ عرضها حوالي 76 سم ، وعمقها 61 سم ، وارتفاعها 30 سم ، مما استلزم وضعها على رفوف خاصة، وكانت أدوات التحكم الميكانيكية فيها تقتصر على التسجيل والتشغيل والترجيع والتقديم السريع والإيقاف والإيقاف المؤقت (مع كتم صوت الفيديو في الطرازات الأولى). أما الطرازات اللاحقة، فقد تضمنت تحسينات مثل هيكل بحجم مناسب للتركيب في رفوف EIA مقاس 19 بوصة ، مع قضبان تثبيت منزلقة لتوفير مساحة تخزين أكبر في بيئات البث، وآلية تحكم بالملفات اللولبية، ومقبض دوار، وأجهزة تحكم عن بعد، ورمز زمني فاصل رأسي (VITC)، ورمز زمني طولي، وأدوات تحكم داخلية للتحرير تقتصر على القطع فقط، وخاصية التشغيل البطيء "Slo-Mo"، وتقنية دولبي لتقليل ضوضاء الصوت .

سُمّي نظام U-matic بهذا الاسم نسبةً إلى شكل مسار الشريط عند لفه حول أسطوانة رأس الفيديو ذي المسح الحلزوني ، والذي يُشبه حرف U. ^{[ 5 ]} يستخدم نظام Betamax نوعًا مشابهًا من "الحمل B". مدة التسجيل محدودة بساعة واحدة. كانت دقته في البداية 240 خطًا . ^{[ 6 ]} تُسجّل الإشارات على الشريط باستخدام تعديل التردد .

تتحرك أشرطة U-matic بسرعة 3.75 بوصة في الثانية، وتبلغ سرعة كتابة الشريط 8.54 مترًا في الثانية لنظام PAL أو 10.26 مترًا في الثانية لنظام NTSC. هذا يعني أن رؤوس التسجيل على أسطوانات أجهزة الفيديو U-matic تتحرك على الشريط بإحدى هاتين السرعتين. تحتوي الأسطوانة على رأسين، يسجل كل منهما حقلًا كاملًا من الفيديو المتداخل . تدور الأسطوانة بسرعة 1500 دورة في الدقيقة لنظام PAL أو 1800 دورة في الدقيقة لنظام NTSC. ^{[ 7 ]}

بعض المعايير التي تحدد الشكل هي: ^{[ 8 ]}

• تسجيل فيديو SMPTE 21M-1997 – مسح حلزوني من النوع E مقاس 3/4 بوصة – يسجل
• تسجيل فيديو SMPTE 22M-1997 – مسح حلزوني من النوع E مقاس 3/4 بوصة – شريط كاسيت
• SMPTE 31M-2003 تسجيل تلفزيوني تناظري - 3/4 بوصة من النوع E - شريط فيديو صغير
• RP 87-1999 (أرشيف 2004) ترددات الموجة الحاملة المرجعية، وخصائص ما قبل التركيز، وإشارات الصوت والتحكم لتسجيل شريط فيديو حلزوني من النوع E مقاس 3/4 بوصة

يو-ماتيك هاي-باند إس بي

تبع تقنية النطاق العالي تقنية SP (الأداء المتفوق). ^{[ 13 ]} وقد زادت هذه التقنية من ترددات الموجة الحاملة في نظام FM، مما زاد من عرض النطاق الترددي المتاح على الشريط، وبالتالي تحسين جودة الصورة ودقتها إلى 330 خطًا. ^{[ 14 ]} وقد قدمت شركة U-matic SP شريط ثاني أكسيد الكروم .

وقد زاد نظام PAL U-matic Hi-band SP تردد الموجة الحاملة FM إلى 5.6-7.2  ميجاهرتز، بينما زاد تردد الموجة الحاملة للألوان إلى 924  كيلوهرتز. ^{[ 11 ]}

يتميز نظام U-matic Lo-band عند تسجيل نظام NTSC بتردد طرفي للمزامنة يبلغ 3.8  ميجاهرتز، وتردد ذروة اللون الأبيض 5.4  ميجاهرتز، وتردد حامل اللون 688.373  كيلوهرتز. أما نظام NTSC U-matic SP فيتميز بتردد ذروة اللون الأبيض 7  ميجاهرتز.

عند تسجيل PAL، كان لدى U-matic Hi-Band SP تردد طرف التزامن 5.6  ميجاهرتز، وتردد ذروة اللون الأبيض 7.2  ميجاهرتز، مع الاحتفاظ بتردد حامل اللون لـ Hi-band العادي . ^{[ 12 ]}

عند طرح أول طراز من جهاز تسجيل الفيديو U-Matic، وهو VO-1600، عام 1971، كانت سوني تنوي في الأصل أن يكون جهازًا لتسجيل الفيديو على أشرطة موجهًا لسوق المستهلكين، حتى أنها زودته بموالف تلفزيوني VHF/UHF مدمج لتسجيل البرامج التلفزيونية المنزلية. إلا أن هذا لم يلقَ نجاحًا كبيرًا، نظرًا لارتفاع تكلفة التصنيع وسعر التجزئة المرتفع لأجهزة تسجيل الفيديو الأولى من هذا الطراز. ^{[ 15 ]} لكن التكلفة كانت في متناول العملاء الصناعيين والمؤسسيين، حيث حقق الجهاز نجاحًا باهرًا في تطبيقات مثل الاتصالات التجارية والتلفزيون التعليمي. ونتيجة لذلك، حوّلت سوني تسويق U-Matic إلى القطاعات الصناعية والمهنية والتعليمية.

حققت شركة يو-ماتيك نجاحًا أكبر في قطاع البث التلفزيوني في منتصف سبعينيات القرن الماضي، عندما استخدمت العديد من المحطات التلفزيونية المحلية والشبكات التلفزيونية الوطنية هذا النظام عند إطلاق أول طراز محمول لها، وهو سوني VO-3800، عام 1974. بشّر هذا الطراز بعصر ENG، أو جمع الأخبار الإلكتروني ، الذي جعل كاميرات الأفلام 16 ملم، التي كانت تُستخدم عادةً في جمع الأخبار التلفزيونية من مواقع التصوير، عتيقة الطراز. وبالمقارنة مع الأفلام، التي كانت تتطلب تحميضًا يستغرق وقتًا، فإن التشغيل الفوري لأشرطة الفيديو مكّن من نقل الأخبار العاجلة بسرعة أكبر.

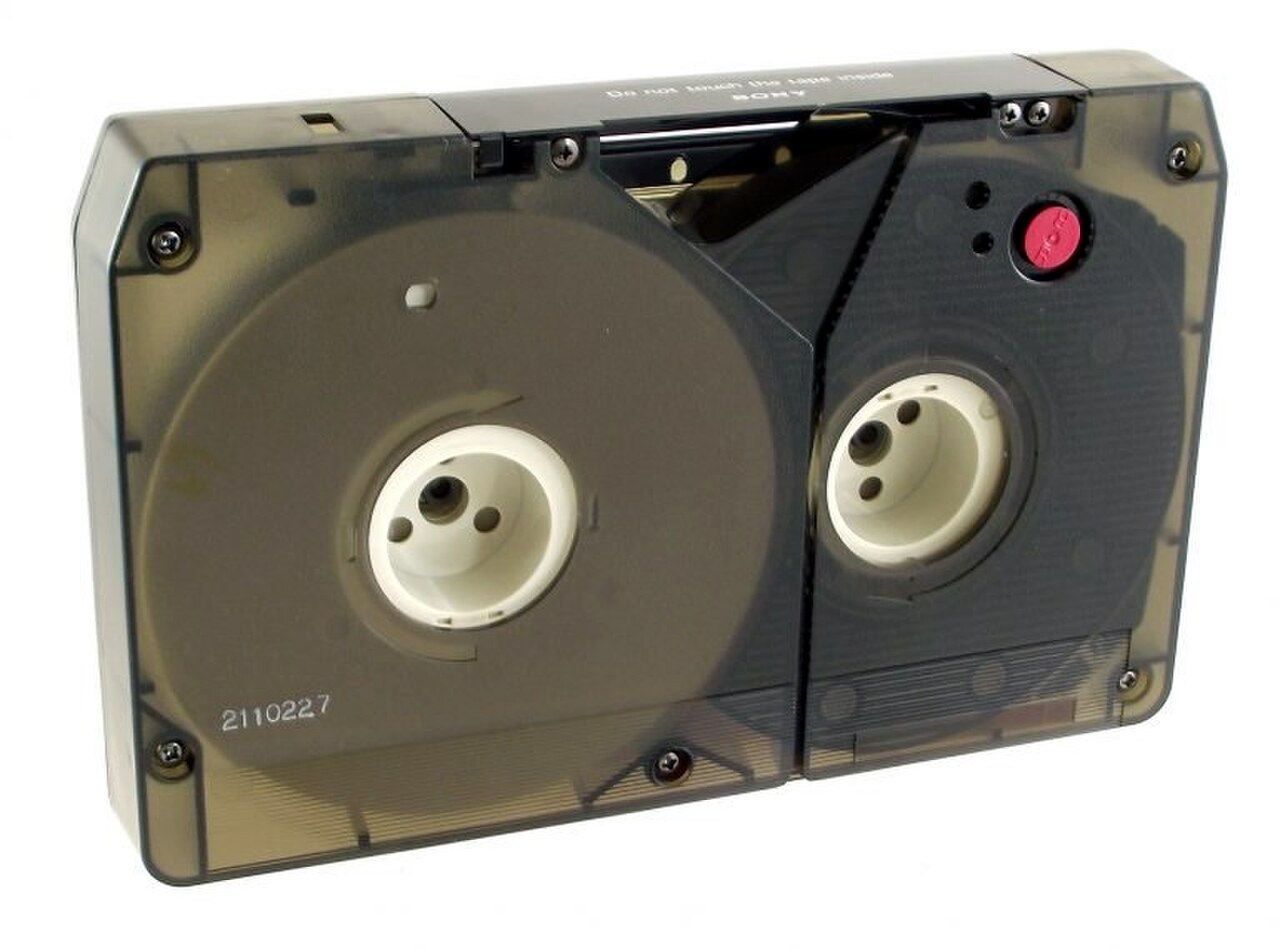

استخدمت الكاسيت الأصلية حافة واحدة فقط لكل بكرة - حافة علوية على بكرة السحب وحافة سفلية على بكرة التغذية. سمح هذا التصميم بتداخل البكرات كما في الكاسيت المضغوط ، مما جعل التصميم أكثر كفاءة في استغلال المساحة. استكشفت شركة JVC نهجًا مشابهًا لإصدار مبكر من كاسيت VHS ، لكنها تخلت عنه لصالح الكاسيت ذي الحواف الكاملة، لأن هذا الترتيب تسبب في احتكاك غير ضروري بين حافة الشريط والسطح الداخلي للكاسيت. ^{[ 16 ]} في كاسيت U-Matic، تم تقليل الاحتكاك بفضل البكرات ذات الحواف المتداخلة، والتي تدور في اتجاهين متعاكسين أثناء التشغيل والتقديم السريع والترجيع - إحداهما في اتجاه عقارب الساعة والأخرى عكس اتجاه عقارب الساعة. يحتوي كل كاسيت على آلية قفل داخلية تؤمن محاور الشريط أثناء النقل، وباب زنبركي يحمي الشريط؛ يفتح هذا الباب تلقائيًا عند إدخال الكاسيت في جهاز الفيديو. ولتجنب التسجيل العرضي، كانت أشرطة الكاسيت تأتي مزودة بزر بلاستيكي أحمر قابل للإزالة في الأسفل - وإزالته تعطل وظيفة التسجيل.

تم تطوير شريط كاسيت أصغر حجمًا، يُعرف رسميًا باسم U-Matic S، للاستخدام في أجهزة التسجيل المحمولة، وقد زُوّد ببكرات تقليدية مزدوجة الحواف، مما قلل من كمية الشريط التي يمكن تحميلها، وبالتالي مدة التسجيل. كانت مدة التسجيل القصوى لأشرطة U-Matic S عشرين دقيقة، وللأشرطة الكبيرة ساعة واحدة، على الرغم من أن بعض مصنعي الأشرطة، مثل 3M، أنتجوا أشرطة S مدتها ثلاثون دقيقة وأشرطة كبيرة مدتها خمس وسبعون دقيقة (بل إن شركة DuPont تمكنت من إنتاج أشرطة مدتها تسعون دقيقة) ^{[ 17 ]} باستخدام شريط أرق. كانت أجهزة التسجيل بتنسيق U-Matic S هي التي بشّرت ببداية ENG، أو جمع الأخبار الإلكتروني . ولتقليل الوزن والحجم في الميدان، زُوّدت أجهزة التسجيل المحمولة بمصدر طاقة تيار متردد خارجي، أو يمكن تشغيلها ببطاريات نيكل-كادميوم قابلة لإعادة الشحن . يمكن تشغيل أشرطة S-format في أجهزة U-Matic القياسية القديمة ذات التحميل العلوي بمساعدة محول (KCA-1 من سوني) الذي يتناسب مع شريط بحجم S؛ يمكن للأجهزة الأحدث ذات التحميل الأمامي قبول أشرطة S-format مباشرة، حيث تحتوي الأشرطة على فتحة في الجانب السفلي تتحرك على طول لسان.

استخدمت أجهزة سوني VO-3800 المذكورة سابقًا، بالإضافة إلى طرازات VO-4800 وVO-6800 وVO-8800 وBVU-50 وBVU-100 وBVU-110 وBVU-150 اللاحقة من سوني، من بين أجهزة أخرى من سوني وباناسونيك وجيه في سي وغيرها من الشركات المصنعة، شريط الكاسيت الأصغر U-Matic S.

كان سعر عائلة أجهزة VO موجهاً بشكل أساسي نحو القطاعات التعليمية والتجارية والصناعية، وتميزت بموصلات صوتية غير متوازنة، ولم تتضمن عادةً رمز SMPTE الزمني (على الرغم من أن شركة أو شركتين قدمتا خدمات تعديل ما بعد البيع لتثبيت الرمز الزمني الطولي). كان جهاز VO-3800 مصنوعاً في معظمه من المعدن، مما جعله ثقيلاً، ولكنه ظل قابلاً للحمل من الناحية التقنية. كان جهاز VO-4800 يتمتع بنفس وظائف جهاز VO-3800، ولكن بوزن وحجم أقل بكثير، وذلك باستبدال العديد من المكونات بالبلاستيك. أضاف جهاز VO-6800 ميزة تحسينية تتمثل في معيار بطارية طويل ورفيع ("على شكل قضبان حلوى") يسمح بتخزين البطاريات في جيب البنطال. كانت أرقام الطراز الشائعة لهذه البطاريات هي NP-1 وNP-1A وNP-1B. كان جهاز VO-8800 ( المؤرشف في 8 يوليو 2011 في Wayback Machine) آخر أجهزة سلسلة VO المحمولة التي أنتجتها شركة سوني، وتميز بنظام نقل يتم التحكم فيه بواسطة ملف لولبي.

أضافت عائلة سوني BVU (جهاز تسجيل الفيديو U-Matic للبث) ميزات ترميز زمني SMPTE للفواصل الطولية والرأسية ، وموصلات صوت XLR متوازنة ، وميزات نقل أكثر متانة. مكّن جهاز BVU-50 من التسجيل الميداني فقط دون التشغيل، بينما سمح جهاز BVU-100 بالتسجيل والتشغيل الميدانيين معًا. كانت أجهزة التسجيل المحمولة تُوصل بالكاميرا بواسطة كابل متعدد الموصلات ينتهي بموصلات متعددة الأطراف في كل طرف. ينقل الكابل الصوت والفيديو ثنائي الاتجاه، بالإضافة إلى المزامنة والتحكم في تشغيل/إيقاف التسجيل والطاقة. احتوت أجهزة تسجيل الفيديو U-Matic الاستوديوية المبكرة وجميع الأجهزة المحمولة على آلية درج تتطلب إدخال الشريط ثم إغلاق الدرج يدويًا (آلية "تحميل علوي"). أما أجهزة تسجيل الفيديو الاستوديوية اللاحقة، فكانت تقبل الكاسيت من فتحة، ثم يُسحب الكاسيت ويُثبت في آلية النقل (آلية "تحميل أمامي").

كان من الممكن التحكم ببعض أجهزة تسجيل الفيديو من نوع U-Matic بواسطة وحدات تحكم خارجية لتحرير الفيديو ، مثل جهاز Sony RM-440 المخصص للقص فقط لأنظمة تحرير الفيديو الخطي . وقد أنتجت سوني وشركات مصنعة أخرى، مثل Convergence وCalaway و CMX Systems ، أنظمة A/B roll، التي سمحت بالتحكم في جهازي تسجيل فيديو أو أكثر ومزامنتهما لدمج تأثيرات الانتقال التدريجي للفيديو وغيرها من تأثيرات الحركة، بالإضافة إلى دمج مولد الأحرف ووحدات التحكم الصوتية وتأثيرات الفيديو الرقمية (DVE).

في عام 1976، قدمت سوني نسخةً مُحسّنة من نظام U-matic، وهي النسخة عالية النطاق ( Hi-band) ، مع إطلاق كاميرا BVU-200 ذات التحميل العلوي. ^{[ 9 ]} عُرفت النسخة الأصلية باسم النسخة منخفضة النطاق ( Lo-band) . تميزت النسخة عالية النطاق من U-matic بنظام تسجيل ألوان مُحسّن ومستويات ضوضاء أقل. اكتسبت BVU شعبيةً هائلة في إنتاج البرامج الإخبارية الإلكترونية (ENG) وبرامج المواقع الخارجية، مما أدى إلى نهاية استخدام أفلام 16 مم في الإنتاج اليومي. بحلول أوائل التسعينيات، حلّت صيغة Betacam SP من سوني، بقياس 1.3 سم (نصف بوصة ) ، محل BVU تقريبًا خارج نطاق إنتاج البرامج المؤسسية والبرامج ذات الميزانية المحدودة. مع كاميرا BVU-870، أجرت سوني مراجعةً نهائيةً لنظام U-matic، من خلال تحسين نظام التسجيل ومنحه نفس لاحقة "SP" الخاصة بـ Betacam. تميزت صيغة SP بدقة أفقية تبلغ 330 خطًا. تم رفع تردد الموجة الحاملة Y-FM لسلسلة BVU-800 إلى 1.2 ميجاهرتز، مما منحها نطاقًا تردديًا أوسع. أضافت سلسلة BVU-800 أيضًا تقنية دولبي لتقليل ضوضاء الصوت. وكانت سلسلة BVU-900 من سوني آخر أجهزة تسجيل الفيديو U-matic للبث التي صنعتها سوني. ^{[ 18 ]} كان من الصعب التمييز بين تسجيلات U-matic SP وBeta-SP من الجيل الأول، ولكن على الرغم من ذلك، كانت نهاية U-matic وشيكة بسبب مشاكل جوهرية في هذا التنسيق.

كانت إحدى المشكلات المتكررة في هذا النوع من الأشرطة هي تلف شريط الفيديو الناتج عن الاحتكاك المطوّل لرؤوس أسطوانة الفيديو الدوارة مع شريط الفيديو المتوقف مؤقتًا. كانت الأسطوانة تتسبب في تآكل طبقة الأكسيد من الشريط أو تجعد الشريط؛ وعند تشغيل الشريط التالف، كان يظهر خط أفقي مشوه في الصورة، ويتوقف الصوت. حاول المصنّعون تقليل هذه المشكلة من خلال ابتكار طرق تجعل الشريط ينفك حول الرأس الدوار أو يتوقف الرأس عن الدوران بعد توقفه مؤقتًا لفترة زمنية محددة مسبقًا. ^{[ 19 ]}

كما عانت صورة الفيديو ذات التنسيق من ضوضاء تبديل الرأس، وهو تشويه للصورة حيث يكون جزء من الفيديو في أسفل إطار الفيديو مائلاً أفقيًا عن الجزء الأكبر.

كما واجه هذا النظام صعوبات في إعادة إنتاج اللون الأحمر وفقًا لمعيار ألوان NTSC ، وكانت الصور الحمراء أكثر تشويشًا من الألوان الأخرى في الطيف. ولهذا السبب، تم تثبيط مقدمي البرامج التلفزيونية عن ارتداء ملابس حمراء قد تلفت الانتباه إلى أوجه القصور التقنية.

أدى نسخ الفيديو من جهاز تسجيل فيديو U-matic إلى آخر إلى الإضرار بموثوقية التشغيل، وتفاقمت مستويات ضوضاء تبديل الرؤوس، وتشويه الألوان ، وضوضاء الألوان مع كل جيل. دفعت هذه المشكلات محرري أشرطة الفيديو والمهندسين إلى استخدام حلول بديلة لتقليل هذا التدهور. يمكن استخدام مصحح القاعدة الزمنية (TBC) لإعادة توليد جزء طرف التزامن من إشارة الفيديو المرسلة إلى جهاز تسجيل الفيديو "المسجل"، مما يحسن موثوقية التشغيل. كان كابل "النسخ"، والذي يُطلق عليه رسميًا اسم "فك التضمين" (أو "فك التضمين" اختصارًا)، كابلًا متعدد الموصلات يتجاوز جزءًا من دائرة الفيديو، مما يقلل من ضوضاء التضخيم. ^{[ 20 ]}

لمزامنة أجهزة تسجيل الفيديو U-Matic مع أنظمة التزامن الخاصة بالبث أو التحرير في مرحلة ما بعد الإنتاج ، كانت تتطلب مصحح قاعدة زمنية (TBC). احتوت بعض مصححات القاعدة الزمنية على دائرة تعويض انقطاع الإشارة (DOC) التي تخزن سطور الفيديو في ذاكرة رقمية مؤقتة لتعويض انقطاع الإشارة الناتج عن أكسيد الشريط أو عيوب التجعد فيه، إلا أن دوائر تعويض انقطاع الإشارة كانت تتطلب عدة كابلات ومعايرة من قبل خبير لاستخدامها.

استُخدمت أشرطة يو-ماتيك أيضًا لتسهيل نقل المشاهد المصورة للعرض اليومي في الأيام التي سبقت ظهور أشرطة الفيديو VHS وأقراص DVD ومحركات الأقراص الصلبة المحمولة. توجد نسخ باقية من عدة أفلام على هذا الشكل. على سبيل المثال، النسخة الأولية غير الرسمية من فيلم Apocalypse Now (النسخة الخام لما أصبح لاحقًا Apocalypse Now Redux ) بقيت محفوظة على ثلاثة أشرطة يو-ماتيك. ^{[ 21 ]}

تأثرت جودة الصوت سلبًا بسبب استخدام رؤوس تسجيل الصوت الطولية مع سرعة الشريط البطيئة. وفي النهاية، قامت سوني بتطبيق تقنية دولبي لتقليل الضوضاء (باستخدام دولبي سي ) لتحسين دقة الصوت.

استخدم فيلم No الذي صدر عام 2012 ، والذي تدور أحداثه في تشيلي في ثمانينيات القرن العشرين، شريط U-matic للتصوير. ^{[ 22 ]}

استُخدمت تقنية U-matic أيضًا لتخزين بيانات الصوت الرقمية . سُجّلت معظم تسجيلات الصوت الرقمية في ثمانينيات القرن الماضي على شريط U-matic باستخدام محوّل PCM من سوني طراز PCM-1600 أو -1610 أو -1630 . كانت هذه الأجهزة تستقبل الصوت التناظري الاستريو، وتحوّله إلى بيانات رقمية، وتُنتج "فيديو زائفًا" من البتات، حيث تخزّن 96 بتًا - أي ثلاثة أزواج استريو من عينات 16 بت - على شكل مناطق ساطعة ومظلمة على طول كل خط مسح. (على الشاشة، كان "الفيديو" يبدو كنمط رقعة شطرنج مهتز). كان من الممكن تسجيل هذا على مسجل U-matic. كان هذا أول نظام يُستخدم لإنتاج أقراص الصوت المدمجة في أوائل ثمانينيات القرن الماضي. استند معدل أخذ العينات الشهير للقرص المدمج ، 44.1 كيلوهرتز، إلى حساب مُلائم لدورة الخط الأفقي ومعدله في فيديو PAL وفيديو NTSC أحادي اللون، بالإضافة إلى عرض نطاق إضاءة U-matic. أثناء التشغيل، كان محول PCM يحول المناطق المضيئة والمظلمة إلى بتات. وكانت النسخ الزجاجية الأصلية لأقراص الصوت المضغوطة تُصنع باستخدام الليزر من المخرج الرقمي لجهاز PCM-1600 إلى قرص مطلي بمادة مقاومة للضوء أو بوليمر صبغي. وقد شاع استخدام هذه الطريقة حتى منتصف التسعينيات.

لم يعد نظام U-matic يُستخدم كصيغة رئيسية لإنتاج البرامج التلفزيونية ، ولكنه ظلّ رائجًا لفترة طويلة بفضل سعره المنخفض ومواصفاته الجيدة ومتانته. وقد مكّن هذا النظام العديد من المؤسسات الإعلامية وغير الإعلامية من إنتاج برامج تلفزيونية بميزانية معقولة، مما أدى إلى ظهور خدمات توزيع البرامج، وعرضها في الفصول الدراسية، وغيرها. في ذروة شعبيته، كانت شركات سوني وباناسونيك وجيه في سي تُصنّع معدات التسجيل والتشغيل الخاصة بنظام U-matic، بالإضافة إلى العديد من الشركات المصنّعة لمنتجات مشتقة، مثل وحدات التحكم في تحرير الفيديو، ومصححات قاعدة الوقت، وأثاث إنتاج الفيديو، وشاشات العرض، وعربات العرض، وغيرها.

لا تزال العديد من محطات التلفزيون حول العالم تستخدم مسجلات U-matic لتشغيل المواد المسجلة في سبعينيات وثمانينيات القرن الماضي. فعلى سبيل المثال، تحتفظ مكتبة الكونغرس الأمريكية في كولبيبر، بولاية فرجينيا ، بآلاف العناوين على أشرطة فيديو U-matic كوسيلة لتوفير نسخ احتياطية وإثبات حقوق الطبع والنشر للبث التلفزيوني والأفلام القديمة.
