غسالة (أجهزة)

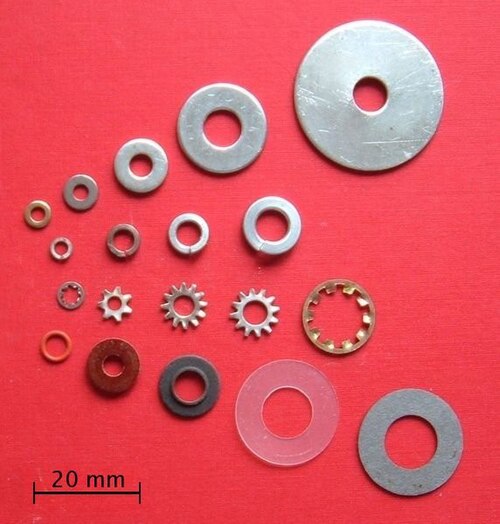

الغسالة عبارة عن صفيحة رقيقة (عادةً ما تكون قرصية الشكل، ولكنها أحيانًا مربعة) بها ثقب (عادةً في المنتصف) تُستخدم عادةً لتوزيع حمل أداة تثبيت ملولبة ، مثل البرغي أو الصامولة . وتشمل استخداماتها الأخرى استخدامها كفاصل، ونابض ( غسالة بيلفيل ، غسالة مموجة)، ووسادة مقاومة للتآكل، وجهاز مؤشر للتحميل المسبق ، وجهاز قفل، ولتقليل الاهتزاز ( غسالة مطاطية ).
تُصنع الحلقات المعدنية عادةً من المعدن أو البلاستيك . تتطلب الوصلات الملولبة عالية الجودة استخدام حلقات فولاذية مُقسّاة لمنع فقدان قوة الشد المسبق نتيجةً للتآكل بعد تطبيق عزم الدوران . كما تُعدّ الحلقات المعدنية مهمةً لمنع التآكل الجلفاني ، خاصةً من خلال عزل البراغي الفولاذية عن أسطح الألومنيوم. ويمكن استخدامها أيضًا في التطبيقات الدوارة، كبديل للمحامل. تُستخدم حلقة الدفع عندما لا يكون محمل العناصر الدوارة ضروريًا، إما لأسباب تتعلق بالتكلفة والأداء أو بسبب ضيق المساحة. يمكن استخدام الطلاءات لتقليل التآكل والاحتكاك، إما عن طريق تقوية السطح أو بتوفير مادة تشحيم صلبة (أي سطح ذاتي التشحيم).
تُعرف الحشيات المطاطية أو الليفية المستخدمة في الصنابير (أو الحنفيات والصمامات ووصلات الأنابيب الأخرى) كحاجز لمنع تسرب المياه أحيانًا باسم الغسالات ؛ ولكن على الرغم من أنها قد تبدو متشابهة، إلا أن الغسالات والحشيات عادة ما تكون مصممة لوظائف مختلفة ومصنوعة بشكل مختلف.
أصل الكلمة
أصل الكلمة غير معروف. أول استخدام مسجل للكلمة كان في عام 1346؛ ومع ذلك، فإن أول مرة تم فيها تسجيل تعريفها كانت في عام 1611. [ 1 ]
أنواع الغسالات
يمكن تصنيف معظم الغسالات إلى ثلاثة أنواع رئيسية؛
- تُستخدم الحلقات المعدنية البسيطة لتوزيع الحمل ومنع تلف السطح المراد تثبيته، أو لتوفير نوع من العزل مثل العزل الكهربائي.
- تُستخدم حلقات الزنبرك ، التي تتميز بمرونة محورية، لمنع التثبيت أو الارتخاء بسبب الاهتزازات.
- حلقات التثبيت ، التي تمنع الربط أو الفك عن طريق منع دوران فك جهاز التثبيت؛ حلقات التثبيت عادة ما تكون أيضًا حلقات زنبركية.
غسالات عادية
| الاسم (الأسماء) | صورة | وصف |
|---|---|---|
| غسالة عادية (أو "غسالة مسطحة") |  | حلقة مسطحة ، غالباً ما تكون معدنية، تُستخدم لتوزيع حمل التثبيت اللولبي. بالإضافة إلى ذلك، يمكن استخدام غسالة عادية عندما يكون قطر الثقب أكبر من قطر صامولة التثبيت. [ 2 ] [ 3 ] |
| غسالة الرفرف (الولايات المتحدة)، غسالة البنس، غسالة واقي الطين، أو "غسالة الإصلاح" (المملكة المتحدة) |  | حلقة مسطحة ذات قطر خارجي كبير بشكل ملحوظ مقارنةً بفتحتها المركزية. تُستخدم هذه الحلقات عادةً لتوزيع الحمل على الصفائح المعدنية الرقيقة، وسُميت بهذا الاسم نسبةً لاستخدامها في رفارف السيارات . كما يمكن استخدامها لتوصيل فتحة اتسعت بفعل الصدأ أو التآكل. في المملكة المتحدة، يعود أصل التسمية إلى حجم البنس البريطاني القديم . في المملكة المتحدة، تُطلق معظم الصناعات على جميع الحلقات ذات القطر الخارجي الكبير اسم "حلقات البنس"، حتى عندما يصل قطرها الخارجي إلى ضعف حجم البنس القديم. كان يُباع شكل قديم من هذه الحلقة المعدنية تحت مسمى "مُصلِح الأواني"، عادةً بكميات صغيرة عبر متاجر بيع الأدوات المعدنية. وكانت هذه الحلقة تتضمن حلقتين معدنيتين، وصامولة، ومسمار، وحلقة مانعة للتسرب مصنوعة من المطاط أو الفلين أو الألياف. ويمكن استخدامها لسد الثقوب الصغيرة، أو بقع الصدأ، أو وصلات الأنابيب المفصولة في خزانات المياه أو أواني الطهي الكبيرة. |
| صامولة وغسالة كروية ومسمار | جزء من صامولة ذاتية المحاذاة ؛ وهي عبارة عن حلقة ذات سطح دائري واحد، مصممة للاستخدام مع صامولة متوافقة للسماح بما يصل إلى عدة درجات من عدم المحاذاة بين الأجزاء. [ 4 ] | |

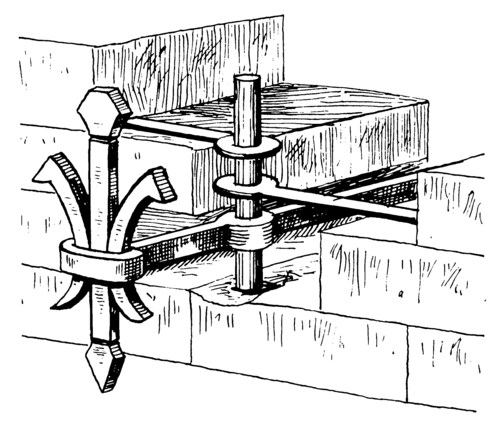

| لوحة تثبيت أو غسالة حائط |  | صفيحة أو حلقة كبيرة متصلة بقضيب ربط أو مسمار. تُستخدم صفائح التثبيت على الجدران الخارجية للمباني المبنية من الطوب، لتقوية الهيكل. ولأنها ظاهرة للعيان، فإن العديد من صفائح التثبيت تُصنع بأسلوب زخرفي. [ 5 ] |
| غسالة عزم الدوران | تُستخدم في أعمال النجارة مع مسمار العربة ؛ ولها فتحة مربعة في المنتصف يتناسب معها مسمار العربة بشكل مربع. تغرز الأسنان أو النتوءات الموجودة على الغسالة في الخشب، مما يمنع المسمار من الدوران بحرية عند شد الصامولة. [ 6 ] |
زنبرك وغسالات قفل
| الاسم (الأسماء) | صورة | وصف |
|---|---|---|
| غسالة بيلفيل ، وتسمى أيضاً غسالة الزنبرك المقعرة أو الغسالة المخروطية |  | حلقة معدنية ذات شكل مخروطي طفيف، توفر قوة محورية عند تشوهها. قد يكون سطحها مسننًا، مما يحسن من قدرتها على التثبيت. [ 4 ] |

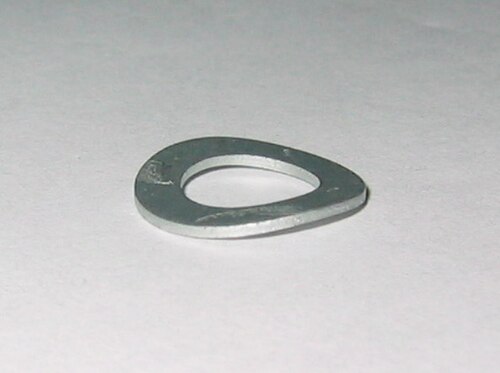

| زنبرك قرص منحني |  | تشبه هذه الغسالة غسالات بيلفيل، إلا أنها منحنية في اتجاه واحد فقط، وبالتالي لا يوجد سوى أربع نقاط تلامس. وعلى عكس غسالات بيلفيل، فإنها تُمارس ضغطًا خفيفًا فقط. [ 7 ] |
| غسالات الأمواج |  | حلقة معدنية ذات "موجة" في الاتجاه المحوري، توفر ضغطًا زنبركيًا عند الضغط عليها. حلقات الموجة، ذات الحجم المماثل، لا تُنتج قوةً تُضاهي قوة حلقات بيلفيل. في ألمانيا، تُستخدم أحيانًا كحلقات تثبيت، لكنها أقل فعالية من الخيارات الأخرى. [ أ ] [ ٨ ] |

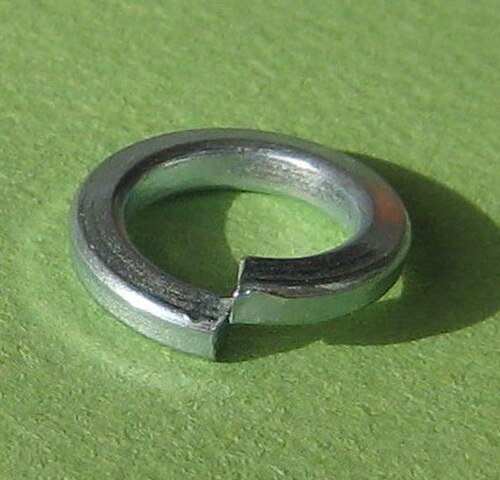

| حلقة غسيل مقسمة أو حلقة غسيل بقفل زنبركي |  | انقسمت الحلقة عند نقطة واحدة وانحنت بشكل حلزوني. يؤدي هذا إلى توليد قوة زنبركية بين رأس المثبت والركيزة، مما يُبقي الحلقة مُثبتة بإحكام على الركيزة، ويُبقي سن البرغي مُثبتاً بإحكام على الصامولة أو سن الركيزة، مما يُزيد الاحتكاك ومقاومة الدوران. المعايير المطبقة هي ASME B18.21.1 و DIN 127 B ومعيار الجيش الأمريكي NASM 35338 (المعروف سابقًا باسم MS 35338 وAN-935). [ 9 ] حلقات الزنبرك حلزونية يسارية، تسمح بربط السن اللولبي باتجاه عقارب الساعة فقط. عند تطبيق حركة دوران يسارية، تغرز الحافة المرتفعة في الجانب السفلي للبرغي أو الصامولة والجزء المثبت عليه، مما يقاوم الدوران. لذلك، تكون حلقات الزنبرك غير فعالة على الخيوط اليسارية والأسطح الصلبة . كما لا يُنصح باستخدامها مع حلقة مسطحة أسفل حلقة الزنبرك، لأن ذلك يعزل حلقة الزنبرك عن الجزء الذي يقاوم الدوران. لقد دار جدلٌ حول استخدام وفعالية حلقات القفل الزنبركية، حيث نصحت بعض المنشورات [ 10 ] بعدم استخدامها بحجة أنها، عند إحكام ربطها، تكون مسطحة على السطح ولا تُبدي مقاومةً للدوران أكثر من الحلقة العادية عند نفس عزم الدوران. ويذكر دليلٌ لوكالة ناسا صدر عام 1990: "باختصار، حلقة القفل من هذا النوع عديمة الفائدة للقفل." [ 4 ] [ 11 ] ومع ذلك، فإن حلقة القفل الزنبركية ستستمر في تثبيت البرغي على السطح والحفاظ على الاحتكاك عند تخفيفها قليلاً، بينما لا تفعل الحلقة العادية ذلك. [ أ ] تكمن فائدة حلقات القفل الزنبركية في شكلها شبه المنحرف. فعند ضغطها إلى أحمال قريبة من قوة تحمل البرغي، فإنها تلتوي وتتسطح. وهذا يقلل من معدل مرونة الوصلة الملولبة، مما يسمح لها بالحفاظ على قوة أكبر تحت نفس مستويات الاهتزاز. وهذا يمنع الارتخاء. [ 12 ] |

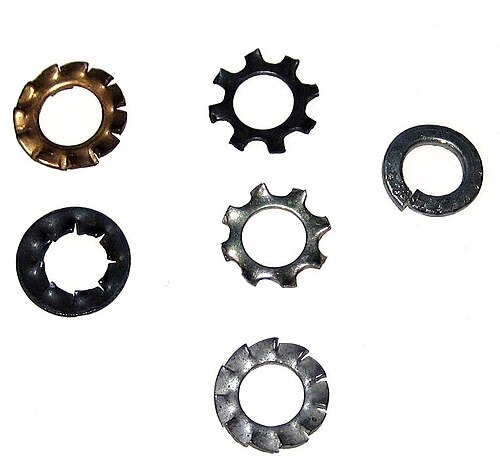

| غسالة قفل مسننة، أو غسالة مسننة، أو غسالة نجمية [ 8 ] |   | حلقة تثبيت ذات أسنان تمتد شعاعيًا للداخل أو للخارج لتثبيتها على سطح التحميل . يُعد هذا النوع من الحلقات فعالًا بشكل خاص كحلقة تثبيت عند استخدامه مع مواد لينة، مثل الألومنيوم أو البلاستيك، [ 8 ] كما أنه يقاوم الدوران بشكل أفضل من الحلقة العادية على الأسطح الصلبة، نظرًا لأن قوة الشد بين الحلقة والسطح تُطبق على مساحة أصغر بكثير (الأسنان). يوجد أربعة أنواع: داخلية، خارجية، مُركبة، وغاطسة. تتميز الحلقات الداخلية بوجود أسنان على طول الحافة الداخلية، مما يجعلها أكثر جاذبية من الناحية الجمالية. [ 13 ] أما الحلقات الخارجية، فتتميز بوجود أسنان حول الحافة الخارجية، مما يوفر قوة تثبيت أفضل نظرًا لكبر محيطها. [ 14 ] بينما تتميز الحلقات المُركبة بوجود أسنان على كلا الحافتين، لتحقيق أقصى قوة تثبيت. [ 15 ] أما الحلقات الغاطسة، فهي مُصممة للاستخدام مع البراغي الغاطسة. [ 16 ] تُستخدم حلقات التثبيت المسننة أيضًا في التوصيل الأرضي حيث يجب توصيل طرف معدني أو جسم ما كهربائيًا بسطح ما. تخترق أسنان الحلقة طبقات الأكاسيد أو الدهانات أو غيرها من التشطيبات السطحية، موفرةً مسارًا موصلًا محكمًا للغاز. في هذه التطبيقات، لا توضع الحلقة أسفل رأس البرغي (أو أسفل الصامولة)، بل توضع بين السطحين المراد توصيلهما. [ 17 ] |

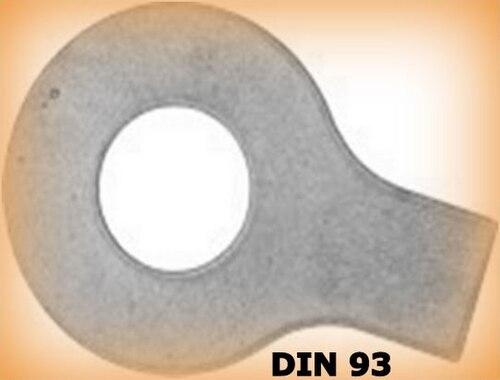

| حلقة تثبيت اللسان |  | حلقة تثبيت تعمل بواسطة لسان جانبي يمكن ثنيه لتثبيته في مكانه مقابل الصامولة. سواء كانت معدنية أو غير معدنية، فإن شق حلقة التثبيت يمنع الدوران بالنسبة للعمود أو المثبت. تشمل الأنواع المختلفة: حلقة تثبيت مفردة، ومتعددة، ومشكّلة، ومسطحة. [ 18 ] |

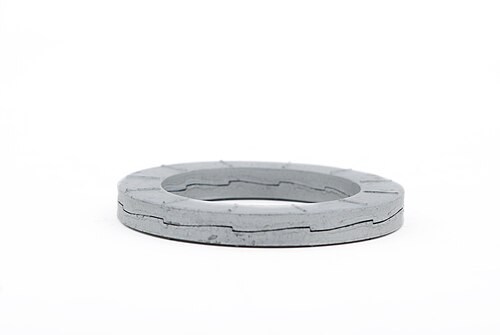

| غسالة قفل إسفينية |  | حلقة معدنية صلبة مكونة من قطعتين، مزودة بأسنان شعاعية خارجية لتثبيت كل من المثبت وسطح التركيب. يشكل نصفي هذه الحلقة وصلة إسفينية، مما يتطلب شدًا إضافيًا على المثبت لفصلهما بعد الربط. على الرغم من أن سعرها أعلى عمومًا للقطعة الواحدة، إلا أن هذه الحلقات توفر أعلى مستوى من الحماية ضد الارتخاء الناتج عن الاهتزازات. [ 19 ] |
تعتبر حلقات القفل، وصواميل القفل ، وصواميل التثبيت ، وسائل تثبيت الخيوط من الطرق لمنع الاهتزاز من إرخاء الوصلة الملولبة .
الحشيات
يُستخدم مصطلح "الغسالة" غالبًا للإشارة إلى أنواع مختلفة من الحشيات مثل تلك المستخدمة لإحكام إغلاق صمام التحكم في الصنابير .
| اسم | صورة | وصف |
|---|---|---|
| غسالة الكتف | حلقة مانعة للتسرب من النوع العادي ذات غلاف أسطواني مدمج. تُستخدم كحاجز بين المعادن المختلفة وكمانع للتسرب. [ 20 ] يُستخدم هذا المصطلح أيضًا للحلقات العازلة كهربائيًا . [ 21 ] | |
| غسالة سحق | حلقة معدنية مصنوعة من معدن لين مثل الألومنيوم أو النحاس. تُستخدم لإحكام إغلاق وصلات السوائل أو الغازات، كما هو الحال في الأنظمة الهيدروليكية ومحركات الاحتراق الداخلي. |
أنواع خاصة
| الاسم (الأسماء) | صورة | وصف |
|---|---|---|
| صامولة كيبس أو صامولة قفل K |  | صامولة مزودة بحلقة غسيل دوارة حرة مدمجة؛ عملية التجميع أسهل لأن حلقة الغسيل مثبتة. |
| غسالة ذاتية المحاذاة | غسالة ثنائية الأجزاء: أحد أجزائها له سطح كروي محدب، يتلاءم مع سطح مقعر في الجزء الآخر، للسماح بالربط على سطح غير عمودي على محور البرغي أو الصامولة، بطريقة مشابهة للغسالة الكروية والصامولة ذاتية المحاذاة | |
| غسالة القبعات العلوية | نوع من حلقات التثبيت الكتفية المستخدمة في أعمال السباكة لتركيب الصنابير. | |
| حلقة عازلة للكتف | تُستخدم هذه الوصلات لعزل برغي التثبيت كهربائياً عن السطح الذي يُثبّت عليه. غالباً ما تُصنع من النايلون، ولكنها تُصنع أيضاً من التفلون أو البولي إيثر إيثر كيتون (PEEK) أو أنواع أخرى من البلاستيك لتحمّل درجات الحرارة العالية. | |
| غسالة بمفتاح | حلقة مزودة بمفتاح لمنع الدوران، وتستخدم لقفل صامولتين في مكانهما، دون السماح لعزم الدوران المطبق على الصامولة العلوية بالتسبب في دوران الصامولة السفلية أيضًا (كما هو الحال في سماعة الرأس الملولبة على الدراجة ). | |
| غسالة تحديد عزم الدوران | نوع من الغسالات المستخدمة في مجموعة متنوعة من التطبيقات الحساسة لعزم الدوران، مصممة للحد من عزم الدوران إلى مستوى محدد مسبقًا وليس أكثر. | |
| غسالة داوتي | يحتوي على حلقة مطاطية مركزية لتوفير إحكام قوي ضد السوائل أو الغازات ذات الضغط العالي. |
يشير معيار الغسالة المترية DIN 125 إلى النوعين الفرعيين A و B. ويطلق عليهما معيار ISO 7089 اسم Form A، بينما يطلق عليهما معيار ISO 7090 اسم Form B. جميعها لها نفس الحجم الإجمالي، ولكن Form B مشطوف من جانب واحد.
مواد
يمكن تصنيع الغسالات من مجموعة متنوعة من المواد بما في ذلك على سبيل المثال لا الحصر: [ 22 ]
- الفولاذ – الفولاذ الكربوني ، والفولاذ الزنبركي ، والفولاذ المقاوم للصدأ A2 (304) ، والفولاذ المقاوم للصدأ A4 (316/316L)
- المعادن غير الحديدية – النحاس ، والنحاس الأصفر ، والألومنيوم ، والتيتانيوم ، والحديد ، والبرونز ، والزنك
- السبائك – برونز السيليكون ، إنكونيل ، مونيل ، وهاستيلوي
- البلاستيك – اللدائن الحرارية والبوليمرات المتصلبة بالحرارة مثل البولي إيثيلين ، PTFE (التفلون) [ 23 ]
- النايلون – النايلون 6 ، والنايلون 66 ، والنيلاترون، وتيكاميد إم دي إس [ 24 ]
- المواد المتخصصة – الألياف ، والسيراميك ، والمطاط ، واللباد ، والجلود ، والمعادن الثنائية، والميكا
- الفينولية - تتميز هذه المادة بعزل كهربائي جيد، وخفة وزنها، ومتانتها، وانخفاض امتصاصها للرطوبة، ومقاومتها للحرارة، ومقاومتها للمواد الكيميائية والتآكل. تُستخدم الحلقات الفينولية كبديل للحلقات المعدنية المسطحة في الحالات التي تتطلب عزلًا كهربائيًا. تُصنع هذه الحلقات من صفائح كبيرة من مادة الفينول. ويُستخدم مصطلح "الحلقة الفينولية" أحيانًا للإشارة إلى الحلقات المصنعة من مواد مغلفة مثل الورق والقماش والميلار .
مقاومة التآكل
تُستخدم عدة تقنيات لتحسين خصائص مقاومة التآكل لبعض مواد الغسالات:
- الطلاءات المعدنية - تشمل الطلاءات الشائعة المستخدمة في صناعة الغسالات المقاومة للتآكل الزنك والكادميوم والنيكل. يعمل طلاء الزنك كطبقة سطحية واقية تتأثر بالمواد المسببة للتآكل قبل أن تتضرر مادة الغسالة. يوفر الكادميوم سطحًا واقيًا عالي الجودة، ولكنه سام بيولوجيًا وبيئيًا. أما طلاءات النيكل، فتُوفر حماية من التآكل فقط عندما يكون السطح كثيفًا وغير مسامي.
- الطلاء الكهربائي - تتضمن هذه الطريقة طلاء الغسالة عن طريق الترسيب الإلكتروليتي باستخدام معادن مثل الكروم أو الفضة .
- الفوسفاتة - يتم الحصول على سطح مرن ولكنه كاشط من خلال دمج طبقة من فوسفات الزنك وزيت واقٍ من التآكل.
- التَلوّن أو التَزرقين - يؤدي تعريض الغسالة (عادةً من الفولاذ) لمركب كيميائي أو محلول ملح قلوي إلى تفاعل كيميائي مؤكسد ، ينتج عنه تكوين سطح ملون مقاوم للتآكل. ويمكن تحسين سلامة الطلاء بمعالجة المنتج النهائي بزيت طارد للماء.
- الطلاء الكيميائي – تستخدم هذه التقنية سبيكة من النيكل والفوسفور يتم ترسيبها على سطح الغسالة، مما يخلق سطحًا مقاومًا للغاية للتآكل والخدوش. [ 25 ]
النوع والنموذج
يُقدّم المعهد الوطني الأمريكي للمعايير (ANSI) معايير للغسالات المسطحة للاستخدام العام. النوع A عبارة عن سلسلة من الغسالات الفولاذية ذات هوامش خطأ واسعة، حيث لا تُعدّ الدقة أمرًا بالغ الأهمية. أما النوع B فهو سلسلة من الغسالات المسطحة ذات هوامش خطأ أدق، حيث تُصنّف الأقطار الخارجية إلى "ضيقة" أو "عادية" أو "واسعة" لأحجام براغي مُحدّدة. [ 26 ]
لا ينبغي الخلط بين "النوع" و"الشكل" (مع أنهما يُخلط بينهما غالبًا). وقد صاغ المعيار البريطاني للغسالات المعدنية المترية (BS4320)، الذي كُتب عام 1968، مصطلح "الشكل". تتراوح الأشكال من A إلى G، وتحدد القطر الخارجي وسماكة الغسالات المسطحة.
- النموذج أ: قطر عادي، سمك عادي
- النموذج ب: قطر عادي، سمك خفيف
- النموذج ج: قطر كبير، سمك عادي
- الشكل د: قطر كبير، سمك خفيف
- النموذج E: قطر عادي، سمك عادي
- النموذج F: قطر كبير، سمك عادي
- الشكل G: أكبر قطر، وأكبر سُمك. يُستخدم مصطلح "شكل" الغسالة بشكل شائع من قِبل الموردين عند مقارنة أنواع مواد الغسالات المختلفة. بالنسبة للمواصفة البريطانية BS4320 تحديدًا، تُصنف أشكال الغسالات من "A" إلى "D" شاملةً على أنها غسالات "معدن لامع" وتُورَّد مطليةً ذاتيًا بمعادن مختلفة، بما في ذلك: سبائك الصلب، والنحاس الأصفر، والنحاس، إلخ. بينما تُصنف أشكال الغسالات من "E" إلى "G" شاملةً على أنها غسالات "سوداء" (غير مطلية) من الفولاذ الطري، والتي عادةً ما تُحدد بشرط توريد طبقة حماية إضافية.
أحجام الغسالات المسطحة المترية القياسية
تُدرج في الجدول أدناه غسالات ذات أحجام مترية قياسية تُعادل المواصفة البريطانية BS4320 النموذج A. تشير القياسات في الجدول إلى أبعاد الغسالات كما هو موضح في الرسم. كانت مواصفات الغسالات المسطحة المترية القياسية تُعرف باسم DIN 125 (تم سحبها) واستُبدلت بالمواصفة ISO 7089. تُصدر معايير DIN (المعهد الألماني للتوحيد القياسي) لمجموعة متنوعة من المكونات، بما في ذلك أدوات التثبيت الصناعية، مثل الغسالات المسطحة المترية DIN 125. لا تزال معايير DIN شائعة في ألمانيا وأوروبا والعالم، على الرغم من الانتقال الجاري إلى معايير ISO. يستمر استخدام معايير DIN للأجزاء التي لا يوجد لها مكافئات ISO أو التي لا تتطلب توحيدًا قياسيًا. [ 27 ]
| أحجام البراغي الاسمية ، M (مم) | سن لولبي ، P (مم) | القطر (مم) | السُمك، H (مم) | |||
|---|---|---|---|---|---|---|
| الخيار الأول | الخيار الثاني | خشن | بخير | ثقب داخلي ، قطر 1 | خارجي، د 2 | |
| 1 | 0.25 | 1.1 | 3 | 0.3 | ||
| 1.2 | 0.25 | 1.3 | 3.5 | 0.3 | ||
| 1.4 | 0.3 | 1.5 | 4 | 0.3 | ||
| 1.6 | 0.35 | 1.7 | 4 | 0.3 | ||
| 1.7 | 1.8 | 4.5 | 0.3 | |||
| 1.8 | 0.35 | |||||
| 2 | 0.4 | 2.2 | 5 | 0.3 | ||
| 2.5 | 0.45 | 2.7 | 6 | 0.5 | ||
| 2.6 | 2.8 | 7 | 0.5 | |||
| 3 | 0.5 | 3.2 | 7 | 0.5 | ||
| 3.5 | 0.6 | 3.7 | 8 | 0.5 | ||
| 4 | 0.7 | 4.3 | 9 | 0.8 | ||
| 5 | 0.8 | 5.3 | 10 | 1 | ||
| 6 | 1 | 0.75 | 6.4 | 12 | 1.6 | |
| 7 | 1 | 7.4 | 14 | 1.6 | ||
| 8 | 1.25 | 1 | 8.4 | 16 | 1.6 | |
| 10 | 1.5 | 1.25 أو 1 | 10.5 | 20 | 2 | |
| 12 | 1.75 | 1.5 أو 1.25 | 13 | 24 | 2.5 | |
| 14 | 2 | 1.5 | 15 | 28 | 2.5 | |
| 16 | 2 | 1.5 | 17 | 30 | 3 | |
| 18 | 2.5 | 2 أو 1.5 | 19 | 34 | 3 | |
| 20 | 2.5 | 2 أو 1.5 | 21 | 37 | 3 | |
| 22 | 2.5 | 2 أو 1.5 | 23 | 39 | 3 | |
| 24 | 3 | 2 | 25 | 44 | 4 | |
| 27 | 3 | 2 | 28 | 50 | 4 | |
| 30 | 3.5 | 2 | 31 | 56 | 4 | |
| 33 | 3.5 | 2 | 34 | 60 | 5 | |
| 36 | 4 | 3 | 37 | 66 | 5 | |
| 39 | 4 | 3 | 40 | 72 | 6 | |
| 42 | 4.5 | 3 | 43 | 78 | 7 | |
| 45 | 4.5 | 3 | 46 | 85 | 7 | |
| 48 | 5 | 3 | 50 | 92 | 8 | |
| 52 | 5 | 4 | 54 | 98 | 8 | |
| 56 | 5.5 | 4 | 58 | 105 | 9 | |
| 60 | 5.5 | 4 | 62 | 110 | 9 | |
| 64 | 6 | 4 | 66 | 115 | 9 | |
| 68 | 70 | 120 | 10 | |||
| 72 | 74 | 125 | 10 | |||
| 76 | 78 | 135 | 10 | |||
| 80 | 82 | 140 | 12 | |||
| 85 | 87 | 145 | 12 | |||
| 90 | 93 | 160 | 12 | |||
| 100 | 104 | 175 | 14 | |||
