موصل معياري

📅 آخر تحديث: ١٨ يوليو ٢٠٢٦
✍️ نُشر في: ١٨ يوليو ٢٠٢٦
📷 يحتوي على 34 صور
الموسوعة الحرة

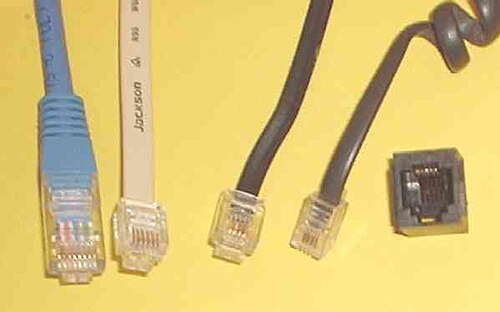

من اليسار إلى اليمين، الموصلات المعيارية: قابس 8P8C، قابس 6P6C، قابس 6P4C، قابس 4P4C، مقبس 6P6C.

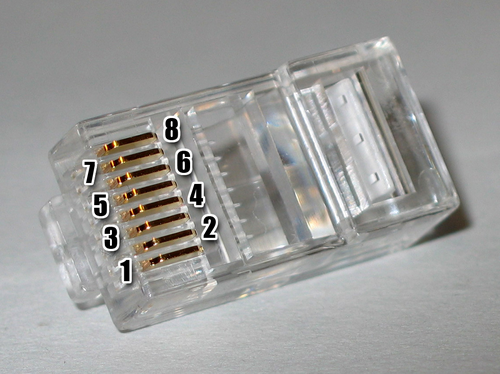

قابس معياري 8P8C. هذا هو القابس الشائع من نوع الضغط، وهو نفس النوع الموضح أعلاه والمثبت على كابل (مع غلاف مصبوب).

الموصل المعياري هو نوع من الموصلات الكهربائية للأسلاك والكابلات الخاصة بالأجهزة الإلكترونية، كما هو الحال في شبكات الكمبيوتر ومعدات الاتصالات وسماعات الرأس الصوتية.

طُوّرت الموصلات المعيارية في الأصل للاستخدام في أجهزة هواتف محددة تابعة لشركة بيل سيستم في ستينيات القرن الماضي، ووُجدت أنواع مشابهة منها لربط معدات المشتركين في خدمات الهاتف بشبكة الهاتف بسهولة. وفي عام ١٩٧٦، فرضت لجنة الاتصالات الفيدرالية (FCC) نظام تسجيل للواجهات، فأصبحت تُعرف باسم المقابس المسجلة . وقد أدى وجودها مسبقًا وسهولة استخدامها للمصممين إلى انتشار الموصلات المعيارية في العديد من التطبيقات الأخرى. وتحوّلت العديد من التطبيقات التي كانت تستخدم في الأصل موصلات أكبر حجمًا وأكثر تكلفة إلى استخدام الموصلات المعيارية. ولعلّ أشهر تطبيقات الموصلات المعيارية هي تطبيقات الهاتف والإيثرنت .

وبناءً على ذلك، توجد مواصفات واجهة إلكترونية متنوعة للتطبيقات التي تستخدم الموصلات المعيارية، والتي تحدد الخصائص الفيزيائية وتخصص الإشارات الكهربائية لجهات الاتصال الخاصة بها.

التسمية

تُعرف الموصلات المعيارية عادةً باسم مقبس وقابس الهاتف المعياري ، وموصل RJ ، ومقبس وقابس ويسترن . وقد نشأ مصطلح "الموصل المعياري" من استخدامه الأصلي في مكونات الأسلاك المعيارية لمعدات الهاتف من قِبل شركة ويسترن إلكتريك في ستينيات القرن الماضي. [ 1 ] ويشمل ذلك موصل 6P2C المستخدم لتوصيلات خطوط الهاتف، وموصل 4P4C المستخدم لتوصيلات سماعات الهاتف .

تصف تسميات المقابس المسجلة الإشارات والأسلاك المستخدمة في اتصالات الصوت والبيانات عند واجهات المستخدم في شبكة الهاتف العامة (PSTN). من الشائع استخدام رقم المقبس المسجل للإشارة إلى الموصل نفسه؛ على سبيل المثال، يُطلق على نوع الموصل المعياري 8P8C اسم RJ45 غالبًا، لأن معيار المقبس المسجل الذي يحمل الاسم المشابه RJ45S حدد موصلًا معياريًا مشابهًا، ولكنه مُعدّل، من نوع 8P8C. وبالمثل، قد تُسمى بعض الموصلات المعيارية ذات الستة مواضع RJ11 . كما يُطلق على الموصل 4P4C أحيانًا اسم RJ9 أو RJ22، على الرغم من عدم وجود تسميات رسمية من هذا القبيل.

تاريخ

ابتكرت شركة AT&T أولى أنواع موصلات الهاتف المعيارية الصغيرة في منتصف الستينيات، وذلك لتوصيل سماعات وأسلاك هواتف Trimline . [ 1 ] واستجابةً للطلب المتزايد على مجموعات متعددة في المنازل ذات الأسلاك المختلفة الأطوال، طرحت شركة Bell System مجموعات قطع غيار وهواتف قابلة للتوصيل من قِبل العملاء، بيعت عبر متاجر PhoneCenter في أوائل السبعينيات. [ 2 ] ولهذا الغرض، بدأت شركة Illinois Bell بتركيب مجموعات هواتف معيارية على نطاق محدود في يونيو 1972. وشكّلت براءات الاختراع التي حصل عليها إدوين سي. هارديستي وزملاؤه، US 3699498  (1972) و US 3860316 (1975)، بالإضافة إلى تحسينات أخرى لاحقة، الأساس لموصلات البلاستيك المصبوب المعيارية التي أصبحت شائعة الاستخدام في أسلاك الهواتف بحلول الثمانينيات. في عام 1976، تم توحيد هذه الموصلات على الصعيد الوطني في الولايات المتحدة من خلال برنامج واجهة التسجيل التابع للجنة الاتصالات الفيدرالية (FCC)، والذي حدد سلسلة من مواصفات مقبس التسجيل (RJ) لربط معدات أماكن العملاء بشبكة الهاتف العامة (PSTN). [ 3 ] [ 4 ]

جنس

تُصنّف الموصلات المعيارية حسب الجنس : تُعتبر المقابس ذكرًا ، بينما تُعتبر المقابس أو المآخذ أنثى . تُستخدم المقابس لإنهاء الكابلات والأسلاك، بينما تُستخدم المقابس في المواقع الثابتة على أسطح الجدران واللوحات والمعدات. باستثناء كابلات تمديد الهاتف، فإن الكابلات التي تحتوي على مقبس معياري في أحد طرفيها ومأخذ في الطرف الآخر نادرة. بدلاً من ذلك، تُوصل الكابلات عادةً باستخدام موصل أنثى-أنثى، حيث يكون المأخذان موصولين ببعضهما البعض.

لسان القفل والاتجاه

تُصمَّم معظم الموصلات المعيارية بآلية إغلاق تُؤمِّن الاتصال المادي. عند إدخال قابس في مقبس، يُقفل لسان بلاستيكي على القابس على نتوء في المقبس، بحيث لا يمكن إزالة القابس إلا بفصل اللسان بالضغط عليه على جسم القابس. الوضع القياسي لتركيب المقبس على سطح رأسي هو أن يكون اللسان متجهًا للأسفل.

غالباً ما يتم تركيب القابس المعياري مع غطاء واقٍ ، وهو غطاء بلاستيكي يغطي اللسان والجسم، لمنع لسان القفل من التشابك مع الأسلاك أو الحواف الأخرى، مما قد يتسبب في انحناء مفرط أو كسر اللسان.عادة ما يتم تصنيع الأسلاك الخالية من التشابك عن طريق تركيب الغطاء الواقي قبل تثبيت القابس المعياري.

الحجم والملامسات

ترقيم نقاط التلامس في المقابس المعيارية 8P8C

تُصنّف الموصلات المعيارية باستخدام رقمين يُمثلان الحد الأقصى لعدد نقاط التلامس وعدد نقاط التلامس المُثبّتة، ​​ويتبع كل رقم الحرفان P و C على التوالي. على سبيل المثال، 6P2C هو موصل بستة نقاط تلامس واثنين من نقاط التلامس المُثبّتة. في بعض التسميات البديلة، تُحذف الأحرف مع فصل عدد نقاط التلامس وعدد نقاط التلامس إما بعلامة x ( 6x2 ) أو بشرطة مائلة ( 6/2 ).

عند عدم التركيب، تُحذف نقاط التلامس عادةً من المواضع الخارجية باتجاه الداخل، بحيث يكون عدد نقاط التلامس زوجيًا في أغلب الأحيان. لا تُستخدم مواضع جسم الموصل التي تحتوي على نقاط تلامس محذوفة أو غير موصلة للتوصيل الكهربائي، ولكنها تضمن تركيب القابس بشكل صحيح. على سبيل المثال، غالبًا ما تحتوي أسلاك الهاتف الرخيصة على موصلات بستة مواضع وأربع نقاط تلامس، يتم توصيل سلكين فقط بها، يحملان الخط الأول فقط من مقبس أحادي أو ثنائي أو ثلاثي الخطوط .

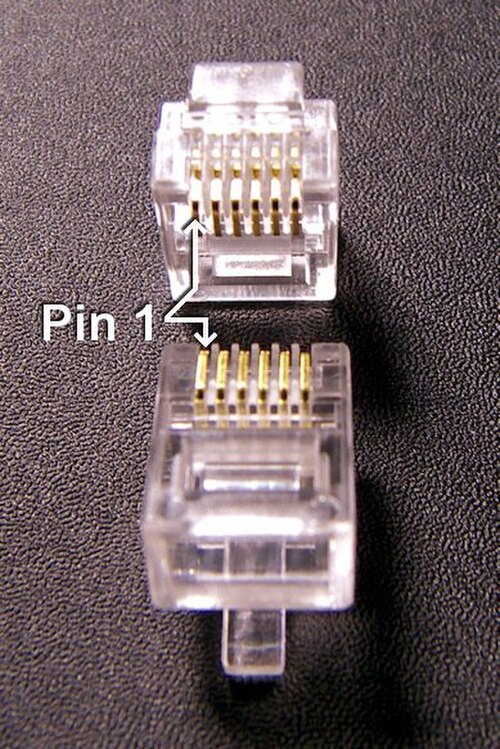

تُرقّم نقاط التلامس بالتسلسل، بدءًا من 1. عند النظر إليها من الأمام مع وجود آلية التثبيت في الأسفل، ستجد أن المقابس ذات المقابس العادية تحتوي على نقطة التلامس رقم 1 على اليسار، بينما تحتوي المقابس العادية على نفس النقطة على اليمين. تُرقّم نقاط التلامس حسب موضعها. على سبيل المثال، في قابس بستة مواضع ونقطة تلامس واحدة، حيث لا تحتوي المواضع الأربعة الخارجية على نقاط تلامس، فإن نقطتي التلامس هما 3 و4.

تُصنع الموصلات المعيارية بأربعة أحجام، بأربعة وستة وثمانية وعشرة مواضع. تختلف الأجسام البلاستيكية العازلة لموصلات 4P و6P في عرضها، بينما تشترك موصلات 8P أو 10P في عرض جسم أكبر.

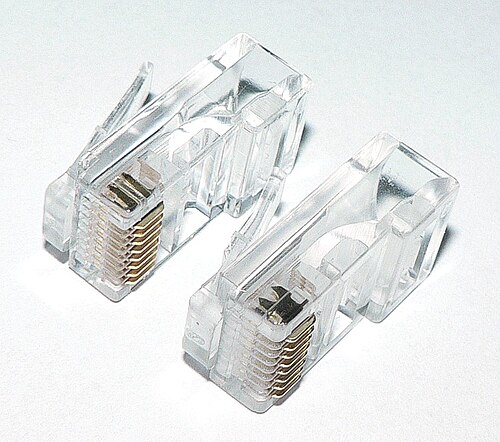

أنواع التلامس الإزاحي للعزل

تحتوي المقابس داخليًا على أطراف حادة، عند ضغطها ، تُزيح عازل السلك وتتصل بالموصلات الداخلية - وهي آلية تُعرف بإزاحة العازل . تتكون الكابلات من موصلات صلبة أو مجدولة ( أسلاك رفيعة )، ويُصمم كل مقبس لنوع واحد فقط. تختلف الأطراف الحادة في الموصلات المصممة لكل نوع من الأسلاك، ويؤدي عدم التوافق بين نوع المقبس ونوع السلك إلى اتصالات غير موثوقة. غالبًا ما يحتوي المقبس المعياري للأسلاك الصلبة (أحادية الجديلة) على ثلاثة أطراف متباعدة قليلاً على كل طرف لإحاطة الموصل بإحكام أثناء احتكاكها بالسطح الخارجي، بينما يحتوي المقبس للأسلاك المجدولة على أطراف مصممة لاختراق العازل والوصول مباشرة إلى عدة جدائل من الأسلاك.

قابلية التبادل

بعض الموصلات المعيارية مُفهرسة ، أي أن أبعادها غير قياسية عمدًا، مما يمنع توصيلها بموصلات ذات أبعاد قياسية. قد تكون وسائل الفهرسة أبعادًا أو أشكالًا غير قياسية للمقاطع العرضية، أو أبعادًا أو تكوينًا لآلية التثبيت. على سبيل المثال، طورت شركة ديجيتال إكويبمنت مقبسًا معياريًا مُعدَّلًا يستخدم لسان إغلاق جانبي لمنع التبديل العرضي لكابلات البيانات والهاتف.

الأبعاد النموذجية للموصلات المعيارية (بالملليمترات)
موصلطولعرضارتفاع
4P4C7.7
6P6C [ 5 ]13.349.856.60
8P8C [ 6 ]22.4811.688.00

تُصمَّم أبعاد الموصلات المعيارية بحيث يمكن إدخال قابس أضيق في مقبس أعرض يحتوي على عدد أكبر من المواضع، مع ترك نقاط التلامس الخارجية للمقبس غير متصلة. يبلغ ارتفاع منطقة إدخال القابس 6.60  مم (0.260 بوصة  )، والمسافة بين نقاط التلامس 1.02 مم  (0.040 بوصة  )، لذا يعتمد العرض على عدد مواضع الدبابيس. [ 5 ] [ 6 ] مع ذلك، لا تتمتع جميع المقابس من جميع الشركات المصنعة بهذه الميزة، ويحذر بعض مصنعي المقابس من أن مقابسهم غير مصممة لاستقبال مقابس أصغر دون إتلافها. إذا كان القابس المُدخل يفتقر إلى فتحات لاستيعاب نقاط التلامس الخارجية للمقبس، فقد يتسبب ذلك في تشويه دائم لنقاط التلامس الخارجية لمقبس غير متوافق. قد تُواجَه مقاومة زائدة عند إدخال قابس غير متوافق، نتيجةً لتشوه نقاط التلامس الخارجية في المقبس قسرًا.

تم تصنيع مقابس معيارية خاصة (مثل Siemon UP-2468) [ 7 ] مزودة بفتحات إضافية تتجاوز نقاط التلامس القياسية، وذلك لاستيعاب نقاط التلامس الخارجية للمقبس الأوسع دون إتلافها. يمكن تمييز هذه المقابس الخاصة بصريًا من خلال البحث بدقة عن الفتحات الإضافية المصبوبة فيها. كما قد تكون الأجسام البلاستيكية المصبوبة لهذه المقابس الخاصة ملونة بمسحة زرقاء فاتحة لتسهيل التعرف عليها بسرعة. تُفضل هذه المقابس الخاصة لأجهزة الاختبار والمحولات، حيث يمكن توصيلها بسرعة بعدد كبير من الموصلات المتوافقة على التوالي لأغراض الاختبار. يمنع استخدام هذه المقابس الخاصة حدوث أي تلف غير مقصود للمعدات قيد الاختبار، حتى عند إدخال مقبس أضيق في مقبس أوسع غير متوافق ظاهريًا.

إنهاء الخدمة

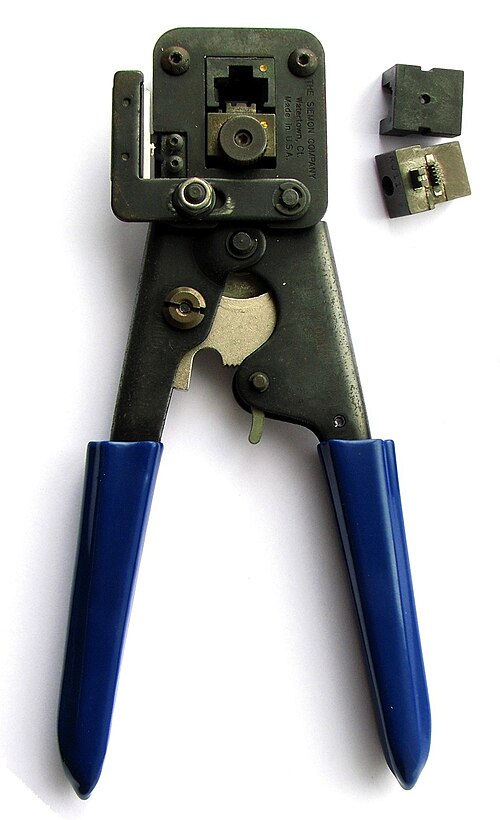

أداة تجعيد المقابس المعيارية مع قوالب تجعيد قابلة للتبديل

تتشابه عملية توصيل الكابلات ذات الموصلات المعيارية بغض النظر عن عدد المواضع والوصلات في القابس. تحتوي أداة التجعيد على قالب قابل للاستبدال في أغلب الأحيان، ويتوافق تمامًا مع شكل وعدد دبابيس القابس المعياري.

تبدو مجموعة قوالب التجعيد مشابهة لمقبس 8P8C، باستثناء وجود ثمانية أسنان تُبطّن الجزء العلوي من القالب. عند تشغيل الأداة، يضغط القالب حول قابس 8P8C. ومع انضغاط القالب، تدفع هذه الأسنان أطراف القابس إلى موصلات الكابل المراد توصيله. قد يقوم جهاز التجعيد أيضًا بتشويه جزء من جسم القابس البلاستيكي بشكل دائم بحيث يمسك بالغلاف الخارجي للكابل بإحكام، مما يُخفف الضغط . تُؤدي هذه الإجراءات إلى تثبيت القابس بالكابل بشكل دائم.

مخطط توصيل الدبابيس

تختلف تخصيصات نقاط التلامس ( توزيع الدبابيس ) للموصلات المعيارية باختلاف التطبيق. تُوحّد اتصالات شبكة الهاتف بتسميات المقابس المسجلة، بينما يُحدد معيار ANSI/TIA-568 اتصال الإيثرنت عبر الأزواج الملتوية . أما في التطبيقات الأخرى، فقد لا يكون التوحيد القياسي واضحًا؛ فعلى سبيل المثال، توجد عدة اصطلاحات لاستخدام موصلات 8P8C في تطبيقات RS-232 . لهذا السبب، تُشحن محولات D-sub إلى معيارية عادةً مع توصيلات D-sub (الدبابيس أو المقابس) مُنهاة ولكن غير مُدخلة في جسم الموصل، بحيث يُمكن تحديد اقتران نقاط التلامس بين D-sub والمعيارية حسب الحاجة.

4P4C

موصل معياري 4P4C على سلك سماعة الهاتف.

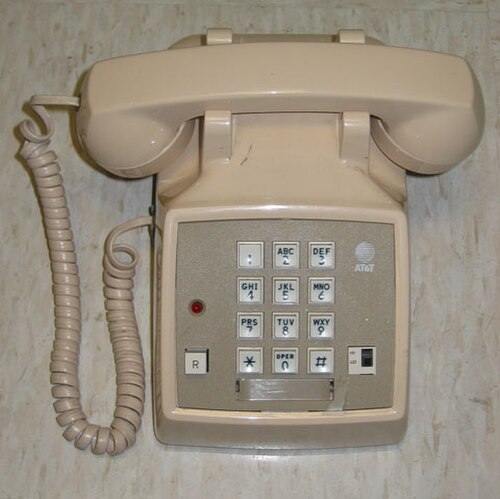

هاتف سلكي يستخدم موصلات 4P4C لسلك السماعة الملفوف

يُعد الموصل رباعي المواضع رباعي الموصلات ( 4P4C ) الموصل المعياري المستخدم في طرفي أسلاك سماعات الهاتف ، ولذلك يُطلق عليه غالبًا اسم موصل سماعة الهاتف . [ 8 ]

هذا الموصل الخاص بالهاتف ليس مقبسًا مسجلاً، لأنه لم يُصمم للتوصيل المباشر بخطوط الهاتف. ومع ذلك، يُشار إليه غالبًا باسم RJ9 أو RJ10 أو RJ22 .

توصيلات سماعة الهاتف

مخطط توصيل موصل 4P4C/RJ9 في سلك سماعة الهاتف

تستخدم سماعات الهاتف، وخاصةً سماعات الرأس، موصل 4P4C. يُستخدم الدبوسان المركزيان عادةً لجهاز الاستقبال، بينما يُستخدم الدبوسان الخارجيان لجهاز الإرسال، بحيث لا يؤثر عكس اتجاه الموصلات بين طرفي السلك على مسار الإشارة. قد يختلف هذا الأمر بالنسبة للأجهزة الأخرى، بما في ذلك سماعات الرأس اللاسلكية.

منفذ البيانات

تستخدم أجهزة ماكنتوش 128K وماكنتوش 512K وماكنتوش بلس من آبل ، بالإضافة إلى جهاز أميغا 1000 من كومودور، موصلات 4P4C لتوصيل لوحة المفاتيح بهيكل الكمبيوتر الرئيسي. يوفر الموصل الطاقة للوحة المفاتيح عبر الموصلين الخارجيين، ويستقبل إشارات البيانات عبر الموصل الداخلي. الكابل الواصل بين الكمبيوتر ولوحة المفاتيح عبارة عن سلك حلزوني يشبه إلى حد كبير كابل سماعة الهاتف. [ 9 ] يستخدم موصل أميغا 1000 أسلاكًا متقاطعة، مشابهة لتلك المستخدمة في سماعة الهاتف. مع ذلك، تتطلب أسلاك موصل أجهزة آبل توصيلًا مباشرًا مستقطبًا. قد يؤدي استخدام كابل سماعة الهاتف بدلًا من الكابل المرفق إلى حدوث قصر في مصدر التيار المستمر +5 فولت، مما قد يتسبب في تلف جهاز آبل أو لوحة المفاتيح. [ 10 ]

تُستخدم الموصلات المعيارية غالبًا في وصلات البيانات، مثل وصلات الخطوط التسلسلية، نظرًا لأبعادها الصغيرة. على سبيل المثال، بعض أجهزة استقبال DirecTVتتضمن منفذ بيانات 4P4C مع سلك محول للتوصيل بمنفذ تسلسلي للكمبيوتر للتحكم في جهاز الاستقبال الرقمي. [ 11 ]

6P

موصل 6P4C من نوع التثبيت بالضغط

تُوصَف المقابس المعيارية بالحد الأقصى لعدد نقاط التلامس المادية وعدد نقاط التلامس الفعلية المُثبّتة في هذه النقاط. ولعلّ أشهر استخدامات الموصلات المعيارية 6P2C و 6P4C و 6P6C هي استخدامها كمقابس RJ11 و RJ14 و RJ25 غير مُزوّدة بالطاقة، على التوالي (بينما تُستخدم 6P4C و6P6C كمقابس RJ11 وRJ14 مُزوّدة بالطاقة، حيث يتم توصيل الطاقة عبر الأزواج الخارجية). تستخدم هذه الواجهات نفس هيكل الموصل المعياري ذي النقاط الست، ولكنها تختلف في عدد الدبابيس المُثبّتة.

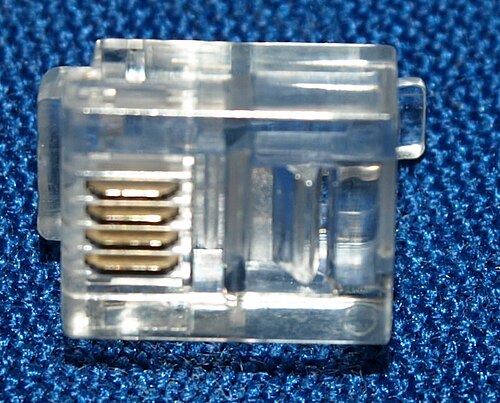

RJ11 هو مقبس، وهو واجهة مادية، يُستخدم، بحسب التعريف، لإنهاء خط هاتف واحد. RJ14 مشابه له، لكنه لخطين، وRJ25 لثلاثة خطوط. RJ61 هو مقبس مسجل مماثل لأربعة خطوط، ولكنه يستخدم موصلات 8P8C.

توصيلات RJ11

غالبًا ما تستخدم الكابلات التي تُباع تحت اسم RJ11 (وهو اسم لمقبس أحادي، وليس لكابل) موصلات 6P4C (ستة مواضع، أربعة أطراف توصيل). يربط موضعان من مواضع التوصيل الستة طرفي خط الهاتف، بينما قد يكون الموضعان الآخران غير مستخدمين، أو يحملان خطًا ثانيًا، أو يوفران طاقة منخفضة الجهد لإضاءة ليلية أو ميزات أخرى في جهاز الهاتف. في بعض التركيبات، كان يلزم أيضًا طرف توصيل إضافي للتأريض لأجهزة الرنين الانتقائية .

مخطط توصيل الدبابيس

يتم ترقيم دبابيس موصل 6P6C من 1 إلى 6، ويتم العد من اليسار إلى اليمين عند تثبيت جانب لسان الموصل لأسفل مع توجيه فتحة الكابل نحو المشاهد.

موضعزوجT/R±RJ11RJ14RJ25ألوان الزوج الملتويألوان مكونة من 25 زوجًا [ أ ]الألوان القديمة [ ب ]الألوان الألمانية [ ج ]ألوان العلم الأستراليالألوان الهولندية [ D ]رسم بياني
13تي+لا يظهرلا يظهرT3زوج من 3 أسلاك، 1 Cat 5e/6أبيض/أخضرالزوج 4 السلك 1أبيض/أخضرالزوج 3 سلك 1أبيضالزوج 3 سلك 1لون القرنفلالزوج 3 سلك 1البرتقاليلا يظهرموصل 6P6C يوضح موقع الدبوس رقم 1
22تي+لا يظهرT2T2زوجان سلك واحد Cat 5e/6أبيض/برتقاليالزوج 2 السلك 1أبيض/برتقاليالزوج 2 السلك 1 قديمأسودالزوج 2 أرضيأخضرجرس خارجي للزوج الثانيأحمرالزوج 3 سلك 1البرتقالي
31R-R1R1R1زوج من 3 أسلاك 2 Cat 5e/6أزرقالزوج 1 السلك 2أزرق/أبيضالزوج 1 السلك 2 قديمأحمرالسلك رقم 1 أأبيضالسلك B من الزوج 1أزرقجرس خارجي للزوج الثانيأحمر
41تي+T1T1T1زوج واحد سلك واحد Cat 5e/6أبيض/أزرقالزوج 1 السلك 1أبيض/أزرقالزوج 1 سلك 1 قديمأخضرالسلك B من الزوج 1بنيالسلك رقم 1 أأبيضالسلك B من الزوج 1أزرق
52R-لا يظهرR2R2زوج من 3 أسلاك، 1 Cat 5eالبرتقاليالزوج 2 السلك 2برتقالي/أبيضالزوج 2 السلك 2 قديمأصفرجرس خارجي للزوج الثانيأصفرالزوج 2 أرضيأسودالسلك رقم 1 أأبيض
63R-لا يظهرلا يظهرR3زوج واحد سلك واحد Cat 5eأخضرالزوج 3 السلك 2أخضر/أبيضالزوج 3 السلك 2أزرقالزوج 3 سلك 2رماديالزوج 1 سلك 1 قديمأخضرلا يظهر
  1. ↑ تأسست في خمسينيات القرن العشرين لكابلات الموصلات المعزولة بالبولي إيثيلين (PIC). هورن، إف دبليو (أكتوبر 1958) ."كابل ذو عدد زوجي" (ملف PDF) . سجل مختبرات بيل . 37 (5): 208-217 . تم الاطلاع عليه بتاريخ 13 أكتوبر 2022 .
  2. ↑ بينما كان نظام الألوان الموحد القديم مُعتمدًا جيدًا للزوج 1، وعادةً الزوج 2، توجد عدة اصطلاحات متضاربة للزوج 3 (وأحيانًا حتى الزوج 2). الألوان الموضحة أعلاه مأخوذة من أحد موردي كابلات الهاتف المسطحة ذات الثمانية موصلات والمطلية باللون الفضي اللامع، والتي تدّعي أنها قياسية. تستخدم كابلات أسلاك الجرس الصلبة (القديمة) ذات الستة أزواج، والتي كانت تستخدمها شركة بيل سيستم سابقًا ، اللون الأبيض لطرف الزوج 3، ولكن قد يستبدل بعض الموردين اللون البرتقالي باللون الأبيض في كابلاتهم. يستخدم مورد آخر على الأقل لكابلات مسطحة ذات ثمانية موصلات التسلسل التالي: الأزرق، البرتقالي، الأسود، الأحمر، الأخضر، الأصفر، البني، والأبيض/الرمادي.
  3. ↑ يعود أصل نظام الألوان هذا إلى المعيار الوطني (المسحوب) DIN 47100. النظام الموضح هنا هو رمز اللون الصحيح للتوافق مع معايير موصل RJ.
  4. ↑ "(nl) وثيقة دعم لمعيار 'PTT 88'"( ملف PDF) . واتيل (باللغة الهولندية). صفحة  8. مؤرشف (ملف PDF) من الأصل بتاريخ 2016-10-08.

مع ذلك، في أجهزة الهاتف المنزلية الألمانية، وفي بعض الدول المجاورة، تُستخدم مقابس ومآخذ 6P4C عادةً لتوصيل سلك الهاتف بوحدة قاعدة الهاتف فقط، بينما يُستخدم موصل TAE، ذو التصميم المختلف ، في الطرف الآخر للتوصيل بواجهة مزود الخدمة. قد تدعم وحدات القاعدة القديمة موصلات TAE الإضافية (E، W، a2، b2)، وقد تحتوي على مآخذ غير قياسية من نوع RJ يمكن توصيلها مباشرةً بمقابس TAE. علاوة على ذلك، عادةً ما تُرتّب كابلات DIN 47100 المسطحة الأسلاك بترتيب تصاعدي. عند استخدامها مباشرةً مع مقابس 6P4C، قد لا يكون ترميز الألوان واضحًا.

نسخة مزودة بالطاقة من RJ11

في النسخة المزودة بالطاقة من واجهة RJ11، قد تحمل الدبابيس 2 و5 (الأسود والأصفر) طاقة تيار متردد أو مستمر بجهد منخفض. بينما يوفر خط الهاتف على الدبابيس 3 و4 (الأحمر والأخضر) طاقة كافية لمعظم أجهزة الهاتف، فإن أجهزة الهاتف القديمة المزودة بمصابيح متوهجة، مثل هواتف Western Electric Princess و Trimline ، تحتاج إلى طاقة أكبر مما يوفره خط الهاتف. عادةً، يتم تزويد الدبابيس 2 و5 بالطاقة عبر محول تيار متردد موصول بمأخذ كهربائي قريب، والذي قد يزود جميع منافذ الهاتف في المنزل بالطاقة.

التوافق مع الكابلات الهيكلية

تُستخدم شبكات الكابلات المنظمة المتوافقة مع معايير ANSI/TIA-568 و ISO/IEC 11801 (أو ISO/IEC 15018 للشبكات المنزلية) على نطاق واسع في كلٍ من شبكات الحاسوب والهواتف التناظرية. تُحدد هذه المعايير ترتيبات الأسلاك T568A أو T568B المتوافقة مع الإيثرنت . يستقبل مقبس 8P8C المستخدم في الكابلات المنظمة موصلًا سداسي الأطراف متوافقًا مع RJ11 وRJ14 وRJ25. الخطان 1 و2 فقط متوافقان كهربائيًا مع توصيلات T568A، والخط 1 فقط مع توصيلات T568B، لأن تخصيصات الدبابيس المتوافقة مع الإيثرنت تقسم الزوج الثالث من RJ25 على زوجين منفصلين من الكابلات، مما يجعل هذا الزوج غير قابل للاستخدام مع الهاتف التناظري. (مع توصيلات T568B، يمكن توصيل الهاتف بالخط 3 كخط 2 ). وبالمثل، يتم تقسيم الزوجين الثالث والرابع من RJ61. كان تصميما T568A وT568B غير المتوافقين ضروريين للحفاظ على الخصائص الكهربائية للزوجين الثالث والرابع في شبكة الإيثرنت، التي تعمل بترددات أعلى بكثير من ترددات الاتصالات الهاتفية التناظرية. وبسبب هذا التباين، ولأنّ موصلات RJ25 وRJ61 لم تكن شائعة الاستخدام، فقد حلّت معايير T568A وT568B محلّها إلى حد كبير في الهواتف التي تحتوي على أكثر من خطين.

8P8C

قابس معياري 8P8C لم يتم تثبيته بعد على الكابل

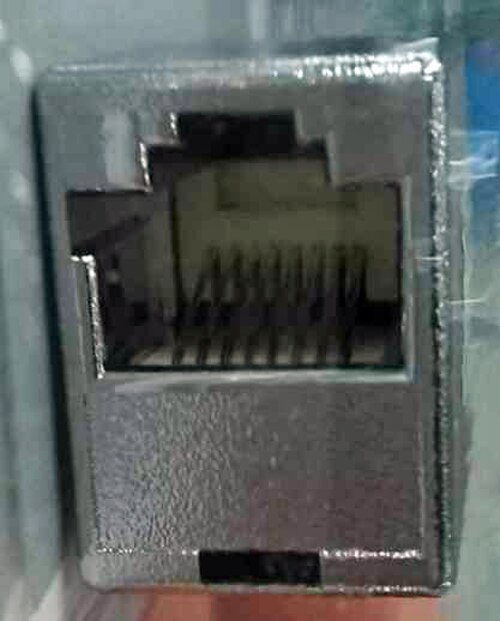

موصل معياري أنثوي 8P8C مع قطع مفتاح (الموصل المستخدم في مواصفات RJ45S القديمة)

موصل 8P8C ( ثمانية مواضع وثمانية نقاط تلامس ) هو موصل معياري يُستخدم عادةً لإنهاء الكابلات المجدولة والكابلات المسطحة متعددة الموصلات . تُستخدم هذه الموصلات بشكل شائع في شبكات الإيثرنت عبر الكابلات المجدولة ، والمقابس المسجلة، وتطبيقات الهاتف الأخرى، والاتصالات التسلسلية RS-232 باستخدام معايير ANSI/TIA-568 (المعروفة سابقًا باسم TIA/EIA-568) و Yost ، بالإضافة إلى تطبيقات أخرى تتضمن الكابلات المجدولة غير المحمية ، والكابلات المجدولة المحمية ، والكابلات المسطحة متعددة الموصلات.

يتكون موصل 8P8C المعياري من قابس ذكر ومقبس أنثى، يحتوي كل منهما على ثمانية نقاط تلامس متباعدة بالتساوي. في القابس، تكون نقاط التلامس عبارة عن قضبان معدنية مسطحة موازية لجسم الموصل. أما داخل المقبس، فتكون نقاط التلامس عبارة عن أسلاك معدنية زنبركية مائلة بعيدًا عن سطح الإدخال. عند توصيل القابس بالمقبس، تتلامس نقاط التلامس لتكوين اتصال كهربائي. تضمن قوة زنبرك نقاط تلامس المقبس اتصالًا جيدًا.

اليسار : موصل ذكر عام 8P8C (أو 8PMJ، مقبس معياري ذو 8 مواضع). اليمين : موصل ذكر 8P8C مزود بمفتاح، يتوافق مع RJ41S وRJ45S وRJ48S.

على الرغم من شيوع استخدام مصطلح RJ45 في سياق شبكات الإيثرنت والأسلاك المنظمة ، إلا أن RJ45 كان يشير في الأصل إلى تكوين توصيل محدد لموصل أنثى 8P8C. [ 12 ] [ 13 ] [ 14 ] يحتوي قابس RJ45 الأصلي، المتوافق مع معيار أنظمة الهاتف، على مفتاح يمنع إدخاله في مقبس 8P8C غير مزود بمفتاح. [ 15 ]

كان موصل RJ45S الأصلي [ أ ] مُصممًا لأجهزة المودم عالية السرعة، وهو الآن مُتقادم. يتصل مقبس RJ45S بقابس معياري 8P2C مُزوّد ​​بمفتاح [ 16 ] [ 17 ] ، ويحتوي على دبابيس 4 و5 (الوضع الأوسط) مُوصّلة بموصلات الحلقة والطرف لخط هاتف واحد، بينما تقوم الدبابيس 7 و8 بتوصيل مقاومة برمجة. يختلف هذا عن واجهة التوصيل الميكانيكية ونظام الأسلاك في معايير ANSI/TIA-568 T568A وT568B التي تستخدم موصل 8P8C في تطبيقات الإيثرنت والهاتف. تُشبه الموصلات المعيارية 8P8C العامة تلك المُستخدمة في RJ45S، مع العلم أن قابس RJ45S مُزوّد ​​بمفتاح وغير متوافق مع المقابس المعيارية 8P8C غير المُزوّدة بمفتاح.

كان فنيو تركيب الهواتف الذين قاموا بتوصيل مقابس مودم RJ45S أو مقابس هاتف RJ61X على دراية بتوزيع دبابيس هذا المعيار. ومع ذلك، أصبحت الموصلات المعيارية غير المقفلة شائعة الاستخدام في شبكات الحاسوب، واكتسبت بشكل غير رسمي اسم RJ45 .

التقييس

تم تحديد شكل وأبعاد الموصل المعياري 8P8C لتطبيقات الهاتف في الولايات المتحدة من قبل المجلس الإداري لتوصيل المحطات الطرفية (ACTA) في المعيار الوطني ANSI /TIA-1096-A والمعيار الدولي ISO-8877. لا يستخدم هذا المعيار المصطلح المختصر 8P8C، ويشمل أنواعًا أخرى من الموصلات المعيارية، ولكن نوع الموصل المعياري 8P8C المذكور فيه هو الموصل ذو الثمانية مواضع، والذي يحتوي على ثمانية أطراف توصيل.

بالنسبة لتطبيقات اتصالات البيانات ( الشبكة المحلية ، والأسلاك المنظمة )، يحدد المعيار الدولي IEC 60603 في الأجزاء 7-1، 7-2، 7-4، 7-5، و7-7 ليس فقط نفس الأبعاد المادية ولكن أيضًا متطلبات الأداء عالية التردد للإصدارات المحمية وغير المحمية من هذا الموصل لنقل الترددات حتى 100 و250 و600 ميجاهرتز .

مخطط توصيل الدبابيس

الأسلاك T568A، المحددة في TIA-568
أسلاك T568B، المحددة في معيار TIA-568

تُستخدم موصلات 8P8C غالبًا مع توصيلات T568A أو T568B المحددة في معيار ANSI/TIA-568. توضح الرسومات على اليمين أن توصيلات النحاس واقترانها متطابقة؛ والفرق الوحيد هو تبديل زوجي الأسلاك البرتقالي والأخضر (الألوان). يُطلق على الكابل الموصّل وفقًا لـ T568A من أحد طرفيه وT568B من الطرف الآخر (مع عكس زوجي الإرسال والاستقبال) اسم كابل إيثرنت متقاطع . قبل الانتشار الواسع لتقنية MDI-X التلقائية ، كان الكابل المتقاطع ضروريًا لربط أجهزة الشبكة المتشابهة (مثل موزعات الإيثرنت ببعضها). لا تزال الكابلات المتقاطعة تُستخدم أحيانًا لربط جهازَي كمبيوتر معًا دون الحاجة إلى محوّل أو موزع؛ ومع ذلك، فإن معظم بطاقات واجهة الشبكة (NIC) المستخدمة اليوم تدعم تقنية MDI-X التلقائية لضبط نفسها تلقائيًا بناءً على نوع الكابل الموصول بها. يُطلق على الكابل الموصّل بنفس الطريقة من كلا الطرفين اسم كابل التوصيل المباشر ، لأنه لا يتم تبديل أي من توصيلات الدبابيس/الأزواج. إذا تم استخدام كابل توصيل أو كابل مباشر لتوصيل جهازي كمبيوتر مزودين ببطاقات شبكة تدعم تقنية MDI-X التلقائية، فستقوم إحدى بطاقات الشبكة بتكوين نفسها لتبديل وظائف أزواج أسلاك الإرسال والاستقبال الخاصة بها.

دبوسزوج T568Aلون T568Aزوج T568Bلون T568Bإشارة 10BASE-T، 100BASE-TX [ 18 ]إشارة 1000BASE-T، 10GBASE-Tسلكرسم بياني
13طرف الزوج 3شريط أبيض/أخضر2طرف الزوج 2شريط أبيض/برتقاليTD+DA+نصيحة

ترقيم الأطراف على وجه القابس. الأطراف المتصلة على القابس والمقبس لها نفس الرقم.

23زوج من 3 خواتمصلب أخضر2خاتم الزوج الثانيبرتقالي صلبTD−DA−جرس
32طرف الزوج 2شريط أبيض/برتقالي3طرف الزوج 3شريط أبيض/أخضرRD+DB+نصيحة
41زوج واحد من الخواتمأزرق سادة1زوج واحد من الخواتمأزرق سادةغير مستخدمDC+جرس
51طرف الزوج 1شريط أبيض/أزرق1طرف الزوج 1شريط أبيض/أزرقغير مستخدمDC−نصيحة
62خاتم الزوج الثانيبرتقالي صلب3زوج من 3 خواتمصلب أخضرRD−DB−جرس
74طرف الزوج 4مخطط أبيض/بني4طرف الزوج 4مخطط أبيض/بنيغير مستخدمDD+نصيحة
84زوج من 4 خواتممادة بنية صلبة4زوج من 4 خواتممادة بنية صلبةغير مستخدمDD−جرس

الأنواع والتوافق

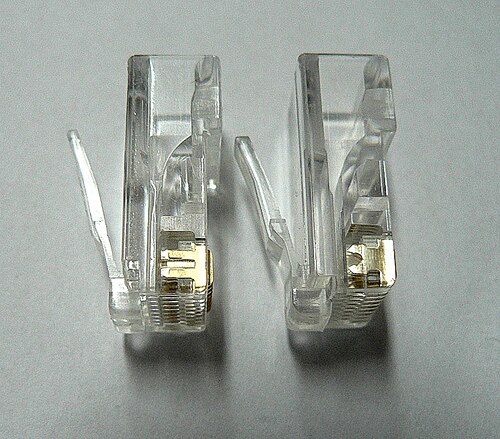

يتوفر نوعان شائعان من موصلات 8P8C وأدوات التثبيت اللازمة لتركيبها على الكابل: Western Electric/Stewart Stamping (WE/SS) وTyco/AMP. ورغم تشابه النوعين، إلا أنه لا يمكن استبدال الأدوات وأنواع الموصلات. [ ب ] تتوفر موصلات WE/SS المتوافقة من عدد كبير من المصنّعين، بينما تُنتج شركة Tyco Electronics موصلات Tyco/AMP حصريًا . ويمكن توصيل كلا النوعين من الموصلات المعيارية بمقبس معياري 8P8C.

يتوفر كلا نوعي موصلات 8P8C بنسختين: محمية وغير محمية، لتناسب مستويات التوهين المختلفة حسب الحاجة. الموصلات المحمية أغلى ثمناً وتتطلب كابلات محمية، لكنها تتميز بتوهين أقل، وقد تقلل من التداخل الكهرومغناطيسي .

على الرغم من أن القابس ذو 4 دبابيس و 6 دبابيس الأضيق يتناسب مع مقبس 8 دبابيس الأوسع ويتصل بالجهات المتاحة على القابس، إلا أن جسم الموصل الأصغر قد يضغط على الجهات المتبقية، [ ج ] يمكن أن يؤدي الموصل الأصغر إلى تلف نوابض المقبس الأكبر.

التطبيقات

تُستخدم موصلات 8P8C بشكل شائع في تطبيقات شبكات الحاسوب، حيث تُوصل كابلات الربط من طرفيها بمقبس معياري 8P8C مُوصّل وفقًا لمعايير TIA/EIA. وتُنقل معظم اتصالات الإيثرنت السلكية عبر كابلات من الفئة 5e أو الفئة 6 المُزوّدة بمقابس معيارية 8P8C. كما يُستخدم هذا الموصل في اتصالات أخرى، بما في ذلك ISDN و T1 .

في حال تركيب شبكة المبنى وأسلاك الهاتف مسبقًا، يُستخدم الزوج المركزي (الأزرق) غالبًا لنقل إشارات الهاتف . ورغم أن هذا يسمح بتوصيل قابس RJ11، إلا أنه قد يُلحق الضرر بالمقبس المعياري؛ لذا يُنصح باستخدام محول معتمد لمنع هذا التلف. في خطوط الهاتف الأرضية، يُستخدم مقبس 8P8C عند نقطة دخول الخط إلى المبنى للسماح بقطع الخط لإدخال أجهزة الاتصال التلقائي، بما في ذلك لوحات إنذار التسلل .

يصف معيار EIA / TIA -561 استخدام موصلات 8P8C لواجهات RS-232 التسلسلية. [ 21 ] يُعد هذا التطبيق شائعًا كواجهة وحدة تحكم لمعدات الشبكة ، مثل المحولات والموجهات وأجهزة الكمبيوتر بدون شاشة .

تُستخدم موصلات 8P8C المعيارية بشكل شائع كموصلات للميكروفونات في أجهزة الإرسال والاستقبال اللاسلكية الخاصة (PMR و LMR ) وأجهزة الراديو للهواة . في كثير من الأحيان، يختلف ترتيب الأطراف، وعادةً ما يكون معكوسًا (أي أن ما يُمثل الأطراف من 1 إلى 8 في معيار ANSI/TIA-568 قد يُمثل الأطراف من 8 إلى 1 في جهاز الراديو ودليله).

في مجال الاتصالات الهاتفية المتنقلة التناظرية، كان يتم استخدام موصل 8P8C لتوصيل جهاز AMPS الخلوي بوحدته الأساسية (المنفصلة)؛ وقد أصبح هذا الاستخدام الآن قديمًا.

يُستخدم موصل معياري من نوع IEC 60603-7 8P8C ذو أداء مُتفاوت، ويُصنّف ضمن فئة الموصلات المعيارية. أما الأبعاد الفيزيائية للموصلات الذكرية والأنثوية، فتُحدد وفقًا لمعياري ANSI/TIA-1096-A وISO-8877، ويتم توصيلها عادةً وفقًا لتوزيعات دبابيس T568A وT568B المحددة في معيار ANSI/TIA-568، وذلك لضمان التوافق مع كلٍ من شبكات الهاتف وشبكات الإيثرنت.

كان هناك مقبس قياسي مشابه يُستخدم سابقًا لتوصيلات المودم والبيانات، وهو RJ45S، الذي كان يستخدم نوعًا مُسنّنًا من هيكل 8P8C مع لسان إضافي يمنعه من التوافق مع الموصلات الأخرى؛ والفرق المرئي مقارنةً بـ 8P8C الأكثر شيوعًا طفيف، ولكنه في الواقع موصل مختلف. كان موصل RJ45S الأصلي [ 16 ] [ 17 ] المُسنّن، وهو موصل معياري من نوع 8P2C، قديمًا اليوم، يحتوي على دبابيس 5 و4 موصولة بطرفي خط الهاتف وحلقة الرنين، ودبابيس 7 و8 موصولة بمقاومة برمجة.

تُعلن كتالوجات الإلكترونيات عادةً عن موصلات 8P8C المعيارية باسم RJ45 . يمكن للفني توصيل المقبس بأي ترتيب للأطراف أو استخدامه كجزء من نظام كابلات هيكلي عام مثل ISO/IEC 15018 أو ISO/IEC 11801 باستخدام لوحات توصيل 8P8C لكل من الهاتف والبيانات.

10P10C

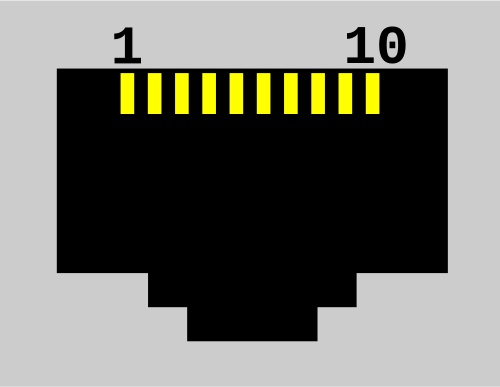

ترتيب دبابيس مقبس 10P10C

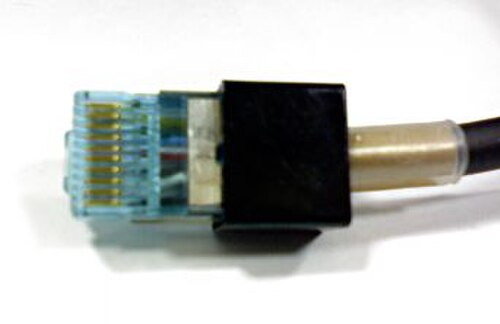

قابس 10P10C

يُشار عادةً إلى موصل 10P10C باسم موصل RJ50 ، [ 22 ] على الرغم من أنه لم يكن مقبسًا قياسيًا مسجلاً. يحتوي موصل 10P10C على 10 مواضع توصيل و10 نقاط تلامس.

تُستخدم موصلات 10P10C بشكل شائع في أنظمة نقل البيانات الخاصة. [ 23 ]

المعايير

  • ANSI/TIA-968-A: معدات طرفية للهاتف: المتطلبات الفنية لتوصيل المعدات الطرفية بشبكة الهاتف في Wayback Machine (تمت أرشفته في 2018-09-28)
  • ANSI/TIA-1096-A: متطلبات موصلات معدات طرفية الهاتف للاتصالات السلكية واللاسلكية لتوصيل المعدات الطرفية بشبكة الهاتف
  • IEC 60603-7-1: موصلات المعدات الإلكترونية: الجزء 7-1: مواصفات تفصيلية لموصلات ثمانية الاتجاهات، محمية، حرة وثابتة، ذات خصائص توصيل مشتركة، بجودة مُقَيَّمة
  • IEC 60603-7-2: موصلات المعدات الإلكترونية: الجزء 7-2: المواصفات التفصيلية للموصلات الثمانية الأطراف، غير المحمية، الحرة والثابتة، لنقل البيانات بترددات تصل إلى 100  ميجاهرتز
  • IEC 60603-7-4: موصلات المعدات الإلكترونية: الجزء 7-4: المواصفات التفصيلية للموصلات الثمانية الأطراف، غير المحمية، الحرة والثابتة، لنقل البيانات بترددات تصل إلى 250  ميجاهرتز
  • IEC 60603-7-5: موصلات المعدات الإلكترونية: الجزء 7-5: المواصفات التفصيلية للموصلات ثمانية الأطراف، المحمية، الحرة والثابتة، لنقل البيانات بترددات تصل إلى 250  ميجاهرتز
  • IEC 60603-7-7: موصلات المعدات الإلكترونية: الجزء 7-7: المواصفات التفصيلية للموصلات ثمانية الأطراف، المحمية، الحرة والثابتة، لنقل البيانات بترددات تصل إلى 600  ميجاهرتز
  • ISO/IEC 8877، EN 28877: تكنولوجيا المعلومات - الاتصالات وتبادل المعلومات بين الأنظمة - تعيينات موصلات الواجهة ونقاط الاتصال لواجهة الوصول الأساسية لشبكة ISDN الموجودة عند نقطتي المرجع S و T
  • تُعرّف وثائق الحكومة الأمريكية استخدامات المقابس المسجلة للموصلات المعيارية في مجال الاتصالات. [ د ] انظر: المقابس المسجلة §  التاريخ والصلاحية

انظر أيضاً
