الدوائر المتكاملة من سلسلة 7400

📅 آخر تحديث: ٢٥ يوليو ٢٠٢٦
✍️ نُشر في: ٢٥ يوليو ٢٠٢٦
📷 يحتوي على 20 صور
الموسوعة الحرة
النصف العلوي عبارة عن رسم تخطيطي خطي يوضح أربعة رموز لبوابة NAND في مستطيل. والنصف السفلي عبارة عن صورة لحزمة دائرة متكاملة مستطيلة رمادية اللون بها دبابيس معدنية على الجانبين الطويلين، وحروف في الأعلى كما هو موضح في التسمية التوضيحية
تحتوي شريحة SN7400N على أربع بوابات NAND ثنائية المدخلات . تشير بادئة SN إلى أنها صُنعت بواسطة Texas Instruments [1]، أما اللاحقة N فهي رمز خاص بالبائع يشير إلى التغليف البلاستيكي DIP . السطر الثاني من الأرقام (7645) هو رمز تاريخ؛ صُنعت هذه الشريحة في الأسبوع الخامس والأربعين من عام 1976. [2]

سلسلة 7400 هي عائلة منطقية شائعة من الدوائر المتكاملة المنطقية الترانزستور-الترانزستور (TTL ). [3]

في عام 1964، قدمت شركة Texas Instruments سلسلة SN5400 من الرقائق المنطقية، في عبوة شبه موصلة من السيراميك . تم تقديم سلسلة SN7400 البلاستيكية منخفضة التكلفة في عام 1966 والتي اكتسبت بسرعة أكثر من 50٪ من سوق الرقائق المنطقية، وأصبحت في النهاية مكونات إلكترونية موحدة بحكم الأمر الواقع . [4] [5] منذ تقديم أجزاء TTL الأصلية ذات الترانزستور ثنائي القطب، تم تقديم أجزاء متوافقة مع الدبابيس بميزات مثل تقنية CMOS منخفضة الطاقة وفولتية إمداد أقل . توجد حزم التركيب السطحي للعديد من وظائف عائلة المنطق الشائعة. [6]

ملخص

تحتوي سلسلة 7400 على مئات الأجهزة التي توفر كل شيء من بوابات المنطق الأساسية والقلابات والعدادات إلى أجهزة الإرسال والاستقبال للحافلات ذات الأغراض الخاصة ووحدات المنطق الحسابية (ALU). يتم وصف وظائف محددة في قائمة الدوائر المتكاملة لسلسلة 7400. تم تصنيع بعض أجزاء المنطق TTL بنطاق درجة حرارة ممتد للمواصفات العسكرية. تم وضع بادئة 54 بدلاً من 74 في رقم الجزء على هذه الأجزاء. تشير البادئات الأقل شيوعًا 64 و 84 على أجزاء Texas Instruments إلى نطاق درجة حرارة صناعي. منذ سبعينيات القرن العشرين، تم إصدار عائلات منتجات جديدة لتحل محل سلسلة 7400 الأصلية. تم تصنيع عائلات منطقية متوافقة مع TTL أحدث باستخدام تقنية CMOS أو BiCMOS بدلاً من TTL.

بادئات Texas Instruments لنطاقات درجة الحرارة TTL
بادئة اسم مدى درجة الحرارة ملاحظات
54 جيش من -55 درجة مئوية إلى +125 درجة مئوية
64 صناعي من -40 درجة مئوية إلى +85 درجة مئوية نادر
74 تجاري 0 درجة مئوية إلى +70 درجة مئوية الاكثر شيوعا

اليوم، تُستخدم إصدارات CMOS المثبتة على السطح من سلسلة 7400 في تطبيقات مختلفة في الإلكترونيات وفي المنطق اللاصق في أجهزة الكمبيوتر والإلكترونيات الصناعية. كانت الأجهزة الأصلية ذات الفتحة الممتدة في حزم مزدوجة الخط (DIP/DIL) هي الدعامة الأساسية للصناعة لعقود عديدة. وهي مفيدة للنماذج الأولية السريعة للوحة التجارب والتعليم وتظل متاحة من معظم الشركات المصنعة. ومع ذلك، فإن أسرع الأنواع والإصدارات ذات الجهد المنخفض جدًا تكون عادةً مثبتة على السطح فقط. [ بحاجة لمصدر ]

Texas Instruments SN5451 في العبوة المسطحة الأصلية

رقم القطعة الأول في السلسلة، 7400، عبارة عن دائرة متكاملة ذات 14 سنًا تحتوي على أربع بوابات NAND ثنائية المدخلات . تستخدم كل بوابة دبوسين للإدخال ودبوس إخراج واحد، مع كون الدبوسين المتبقيين هما الطاقة (+5 فولت) والأرض. تم تصنيع هذا الجزء في عبوات مختلفة ذات ثقوب وتركيبات سطحية، بما في ذلك العبوات المسطحة والبلاستيكية/السيراميكية المزدوجة. تحدد الأحرف الإضافية في رقم القطعة العبوة والاختلافات الأخرى.

على عكس الدوائر المتكاملة المنطقية القديمة ذات المقاومات والترانزستورات ، كانت بوابات TTL ثنائية القطب غير مناسبة للاستخدام كأجهزة تناظرية، حيث توفر مكسبًا منخفضًا واستقرارًا ضعيفًا ومقاومة إدخال منخفضة. [7] تم استخدام أجهزة TTL ذات الأغراض الخاصة لتوفير وظائف الواجهة مثل مشغلات شميت أو دوائر توقيت متعددة الاهتزازات أحادية الاستقرار . يمكن تشغيل البوابات العاكسة بشكل متتالي كمذبذب حلقي ، وهو مفيد للأغراض التي لا تتطلب استقرارًا عاليًا.

تاريخ

على الرغم من أن سلسلة 7400 كانت أول عائلة منطقية TTL قياسية في الصناعة بحكم الأمر الواقع (أي تم الحصول عليها من مصادر ثانوية من العديد من شركات أشباه الموصلات)، إلا أنه كانت هناك عائلات منطقية TTL سابقة مثل:

كانت بوابة NAND رباعية المدخلين 7400 أول منتج في السلسلة، قدمته شركة Texas Instruments في عبوة مسطحة معدنية بدرجة عسكرية (5400 واط) في أكتوبر 1964. اختلف تعيين الدبابيس لهذه السلسلة المبكرة عن المعيار الفعلي الذي حددته السلسلة اللاحقة في عبوات DIP (على وجه الخصوص، تم توصيل الأرض بالدبوس 11 ومصدر الطاقة بالدبوس 4، مقارنة بالدبوسين 7 و14 لعبوات DIP). [5] تبع ذلك DIP البلاستيكي التجاري الشائع للغاية (7400N) في الربع الثالث من عام 1966. [18]

تم استخدام سلسلتي 5400 و7400 في العديد من أجهزة الكمبيوتر الصغيرة الشهيرة في السبعينيات وأوائل الثمانينيات. استخدمت بعض طرز سلسلة "minis" من DEC PDP وحدة الحساب والمنطق 74181 كعنصر حسابي رئيسي في وحدة المعالجة المركزية . ومن الأمثلة الأخرى سلسلة Data General Nova وسلسلة Hewlett-Packard 21MX و1000 و3000.

في عام 1965، كان السعر النموذجي للكمية الأولى من SN5400 (درجة عسكرية، في عبوة مسطحة ملحومة بالسيراميك ) حوالي 22 دولارًا أمريكيًا . [19] اعتبارًا من عام 2007، يمكن شراء رقائق فردية من الدرجة التجارية في عبوات إيبوكسي (بلاستيكية) مصبوبة بحوالي 0.25 دولارًا أمريكيًا لكل منها، اعتمادًا على الشريحة المعينة.

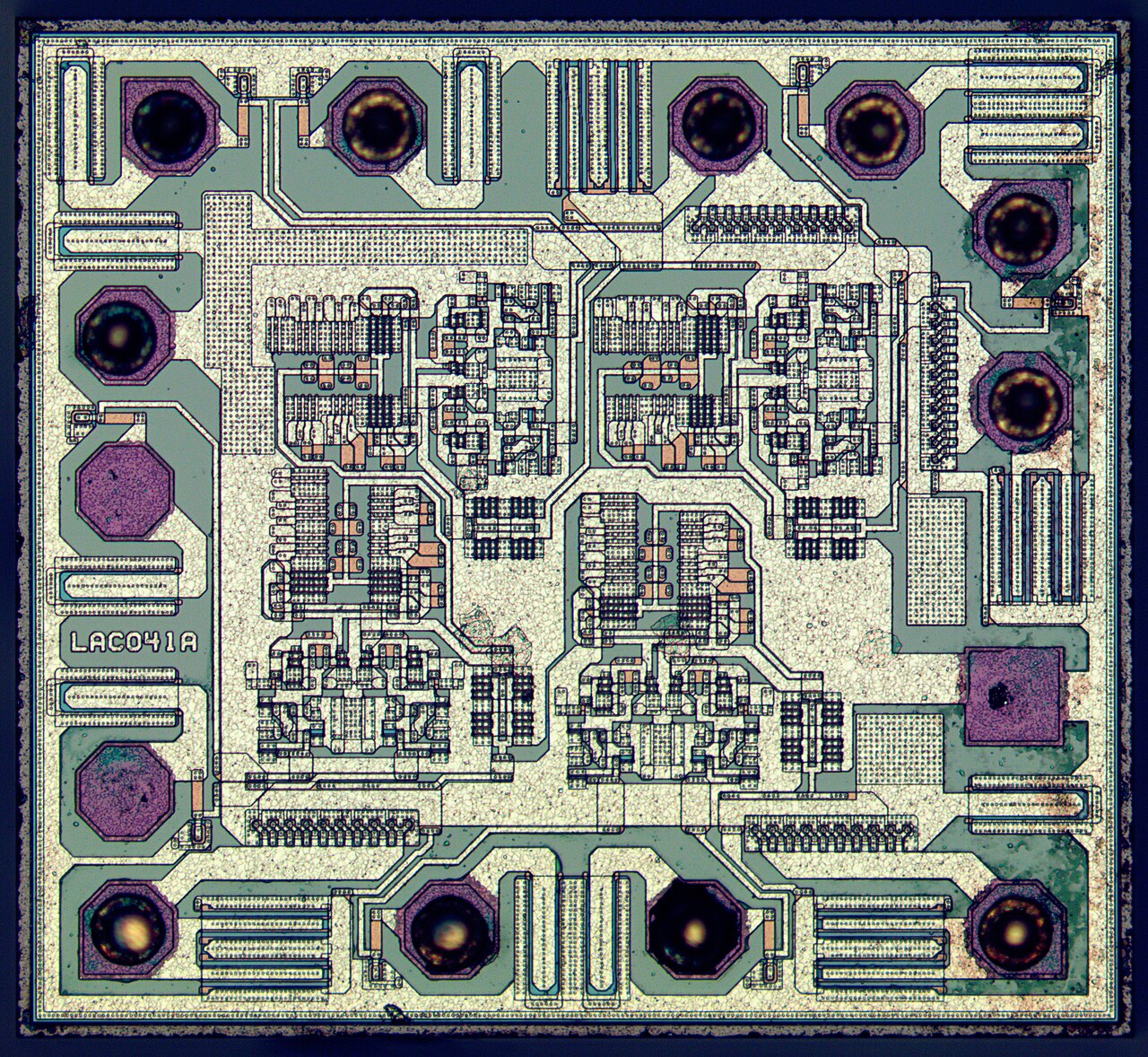

  • قالب 74AHC00D، من إنتاج شركة NXP
    قالب 74AHC00D، من إنتاج شركة NXP
  • قالب SN7400 في العبوة المسطحة الأصلية، تم تصنيعه بواسطة TI
    قالب SN7400 في العبوة المسطحة الأصلية، تم تصنيعه بواسطة TI
  • قالب مقابل مخطط لبوابة واحدة في 74H00
    قالب مقابل مخطط لبوابة واحدة في 74H00
  • مخطط لبوابة واحدة في 7400
    مخطط لبوابة واحدة في 7400
  • مخطط لبوابة واحدة في 74LS00
    مخطط لبوابة واحدة في 74LS00
  • مخطط لبوابة واحدة في 74ALS00
    مخطط لبوابة واحدة في 74ALS00
  • مقارنة حجم 74HC00 في حزمة DIP مقابل TSSOP
    مقارنة حجم 74HC00 في حزمة DIP مقابل TSSOP

العائلات

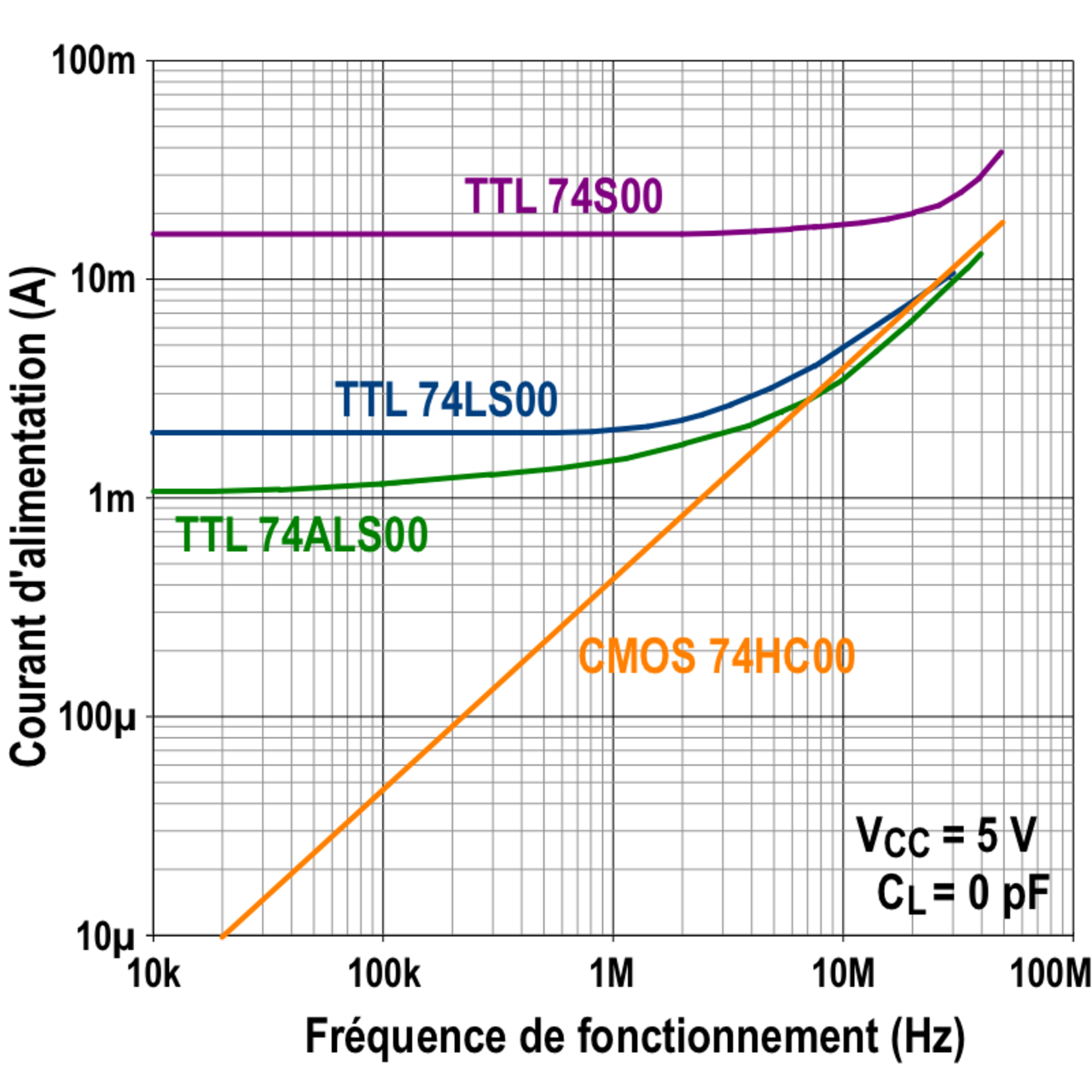

مقارنة التيار ( أ ) بالسرعة ( هرتز ) لعائلات 7400 المختلفة

تم تصنيع أجزاء السلسلة 7400 باستخدام ترانزستورات الوصلة ثنائية القطب (BJT)، لتكوين ما يشار إليه بمنطق الترانزستور-الترانزستور أو TTL . تستخدم السلسلة الأحدث، المتوافقة إلى حد ما في الوظيفة ومستوى المنطق مع الأجزاء الأصلية، تقنية CMOS أو مزيج من الاثنين ( BiCMOS ). في الأصل، وفرت الدوائر ثنائية القطب سرعة أعلى ولكنها استهلكت طاقة أكبر من سلسلة 4000 المنافسة من أجهزة CMOS. تقتصر الأجهزة ثنائية القطب أيضًا على جهد إمداد طاقة ثابت، عادةً 5 فولت، بينما تدعم أجزاء CMOS غالبًا مجموعة من جهد الإمداد.

تتوفر أجهزة مصنفة وفقًا لمعايير Milspec للاستخدام في ظروف درجات الحرارة الممتدة في سلسلة 5400. كما قامت شركة Texas Instruments بتصنيع أجهزة مقواة بالإشعاع تحمل البادئة RSN ، كما قدمت الشركة قوالب عارية ذات أسلاك شعاعية للدمج في الدوائر الهجينة مع تسمية البادئة BL . [20]

كانت أجزاء TTL ذات السرعة العادية متاحة أيضًا لبعض الوقت في سلسلة 6400 - كان لها نطاق درجة حرارة صناعية ممتد من -40 درجة مئوية إلى +85 درجة مئوية. بينما أدرجت شركات مثل Mullard أجزاء متوافقة مع سلسلة 6400 في أوراق بيانات عام 1970، [21] بحلول عام 1973 لم يكن هناك أي ذكر لعائلة 6400 في كتاب بيانات TTL من Texas Instruments . أعادت Texas Instruments سلسلة 6400 في عام 1989 لـ SN64BCT540. [22] لا تزال سلسلة SN64BCTxxx قيد الإنتاج حتى عام 2023. [23] كما عرضت بعض الشركات أيضًا متغيرات نطاق درجة الحرارة الصناعية الممتدة باستخدام أرقام أجزاء سلسلة 7400 العادية مع بادئة أو لاحقة للإشارة إلى درجة درجة الحرارة.

نظرًا لأن الدوائر المتكاملة في سلسلة 7400 تم تصنيعها بتقنيات مختلفة، فقد تم الاحتفاظ عادةً بالتوافق مع مستويات منطق TTL الأصلية وجهد مصدر الطاقة. الدائرة المتكاملة المصنوعة في CMOS ليست شريحة TTL، لأنها تستخدم ترانزستورات التأثير الميداني (FETs) وليس ترانزستورات الوصلة ثنائية القطب (BJT)، ولكن يتم الاحتفاظ بأرقام الأجزاء المتشابهة لتحديد الوظائف المنطقية المتشابهة والتوافق الكهربائي (الطاقة وجهد الإدخال/الإخراج) في العائلات الفرعية المختلفة.

تستخدم أكثر من 40 عائلة فرعية منطقية مختلفة مخطط أرقام الأجزاء الموحد هذا. [6] [ الصفحة المطلوبة ] العناوين في الجدول التالي هي: V cc  - جهد مصدر الطاقة؛ t pd  - أقصى تأخير للبوابة؛ I OL  - أقصى تيار خرج عند مستوى منخفض؛ I OH  - أقصى تيار خرج عند مستوى مرتفع؛ تنطبق t pd و I OL و I OH على معظم البوابات في عائلة معينة. تتمتع بوابات التشغيل أو العازلة بتيارات خرج أعلى.

شفرة عائلة في سي سي ت ب د انا اول انا اوه سنة [أ] وصف
عائلات TTL ثنائية القطب [ب]
74 TTL القياسي 5 فولت ±5% 22 نانوثانية 16 مللي أمبير -0.4 مللي أمبير 1966 [24] : 6–2  عائلة 7400 المنطقية الأصلية. لا تحتوي على أحرف بين "74" ورقم القطعة. [25] : 3–5 
74 ساعة عالية السرعة 5 فولت ±5% 10 نانوثانية 20 مللي أمبير -0.5 مللي أمبير 1967 [26] : 72  سرعة أعلى من السلسلة الأصلية 74، على حساب تبديد الطاقة. مستويات منطق TTL. [24] : 6–2  [25] : 3–6 
74 لتر طاقة منخفضة 5 فولت ±5% 60 نانوثانية 3.6 مللي أمبير -0.2 مللي أمبير 1967 [26] : 72  نفس تقنية عائلة 74 الأصلية، ولكن بمقاومات أكبر لتقليل استهلاك الطاقة على حساب سرعة البوابة. مستويات منطقية TTL. عفا عليها الزمن الآن. [24] : 6–2 
74 ثانية شوتكي 5 فولت ±5% 5 نانوثانية 20 مللي أمبير -1 مللي أمبير 1969 [26] : 72  تم التنفيذ باستخدام الصمام الثنائي شوتكي . استهلاك تيار مرتفع. مستويات منطقية TTL. [24] : 6–2  [25] : 3–9 
74LS شوتكي منخفض الطاقة 5 فولت ±5% 15 نانوثانية 8 مللي أمبير -0.4 مللي أمبير 1971 [26] : 72  نفس تقنية عائلة 74S، ولكن مع استهلاك طاقة أقل (2 ميغاواط) على حساب سرعة البوابة. مستويات منطق TTL. [24] : 6–2  [25] : 3–8 
74 فهرنهايت سريع 5 فولت ±5% 3.9 نانوثانية 20 مللي أمبير -1 مللي أمبير 1978 [27] في الأصل كانت نسخة فيرتشايلد من عائلة 74AS. مستويات منطق TTL. [28] : 2–9، 4–3 
74ALS شوتكي منخفض الطاقة المتقدم 5 فولت ±10% 11 نانوثانية 8 مللي أمبير -0.4 مللي أمبير 1980 [26] : 72  نفس تقنية عائلة 74AS، ولكن مع استهلاك أقل للطاقة على حساب سرعة البوابة. مستويات منطق TTL. [29] : 2–4 
74أ.س شوتكي المتقدم 5 فولت ±10% 4.5 نانوثانية 20 مللي أمبير -2 مللي أمبير 1982 [26] : 72  نفس تقنية عائلة 74S، ولكن مع دارات " Miller Killer " لتسريع التحولات من المنخفضة إلى العالية. مستويات منطق TTL. [29] : 2–5 
عائلات CMOS وBiCMOS [ب]
74 ج سيموس 3.0–15 فولت 60 نانوثانية 0.36 مللي أمبير -0.36 مللي أمبير 1975 [30] : 1  74C عبارة عن CMOS قياسي، مشابه لسلسلة 4000 (4000B) المخزنة مؤقتًا. مستويات الإدخال غير متوافقة مع عائلات TTL. تم تقديم سلسلة 4000A في عام 1968، وسلسلة 4000B حوالي عام 1975.
74HC [ج] CMOS عالي السرعة 2.0–6.0 فولت 15 نانوثانية 4 مللي أمبير -4 مللي أمبير 1983؟ ​​[31] : 4–2  أداء مماثل لـ 74LS. مستويات منطق CMOS. [38] [31] : 4–2 
74HCT CMOS عالي السرعة 5 فولت ±10% 15 نانوثانية 4.8 مللي أمبير -4.8 مللي أمبير 1983؟ ​​[31] : 5–2  أداء مماثل لـ 74LS. مستويات منطق TTL. [31] : 5-2 
74HCTLS CMOS عالي السرعة 5 فولت ±10% 15 نانوثانية 8 مللي أمبير -4 مللي أمبير 1988؟ [39] : 417  إصدار سامسونج من سلسلة 74HCT. مستويات منطق TTL. [39] : 417 
74HCS شميت تريجر CMOS عالي السرعة المتكامل 2.0–6.0 فولت 13 نانوثانية 7.8 مللي أمبير -7.8 مللي أمبير 2019؟ [40] يتم تشغيل شميت على جميع المدخلات. [41] مستويات منطق CMOS.
74AHC [ج] CMOS متقدم عالي السرعة 2.0–5.5 فولت 5.5 نانوثانية 8 مللي أمبير -8 مللي أمبير أسرع بثلاث مرات من عائلة 74HC. مدخلات تتحمل 5 فولت. مستويات منطقية CMOS. [42] [43] : 3–5  مكافئ لـ 74VHC. [6] : 6 
74AHCT CMOS متقدم عالي السرعة 5 فولت ±10% 6.9 نانوثانية 8 مللي أمبير -8 مللي أمبير 1986؟ [44] أسرع بثلاث مرات من عائلة 74HCT. مستويات منطق TTL. [42] [43] : 3–11  مكافئ لـ 74VHCT. [6] : 6 
74 فولت تيار مستمر [ج] CMOS عالي السرعة جدًا 2.0–5.5 فولت 5.5 نانوثانية 8 مللي أمبير -8 مللي أمبير 1992؟ [45] مدخلات تتحمل 5 فولت. [46] تعادل 74AHC. [6] : 6  مستويات منطقية CMOS.
74 فولت اتش سي تي CMOS عالي السرعة جدًا 5 فولت ±10% 6.9 نانوثانية 8 مللي أمبير -8 مللي أمبير 1995؟ [47] مكافئ لـ 74AHCT. [6] : 6  مستويات منطقية TTL.
74أ CMOS المتقدم 2.0–6.0 فولت 8 نانوثانية 24 مللي أمبير -24 مللي أمبير 1985 [48] : 1–3  مستويات منطق CMOS. [49] : 4–3  قد تتسبب المخرجات في ارتداد الأرض .
74 قانون CMOS المتقدم 5 فولت ±10% 8 نانوثانية 24 مللي أمبير -24 مللي أمبير 1985 [48] : 1–3  مستويات منطق TTL. [49] [50] : قد تتسبب مخرجات AC-15  في ارتداد الأرض .
74 ايه سي كيو CMOS متقدم مع مخرجات "هادئة" 2.0–6.0 فولت 6.5 نانوثانية 24 مللي أمبير -24 مللي أمبير 1989 [27] تقدم سلسلة "Quiet Series" من Fairchild رنينًا أقل وارتدادًا أرضيًا عند انتقالات الحالة. دوائر واجهة الحافلة فقط في هذه العائلة. مستويات منطق CMOS. [51]
74ACTQ CMOS متقدم مع مخرجات "هادئة" 5 فولت ±10% 7.5 نانوثانية 24 مللي أمبير -24 مللي أمبير 1989 [27] تقدم سلسلة "Quiet Series" من Fairchild رنينًا أقل وارتدادًا أرضيًا في انتقالات الحالة. [52] مستويات منطق TTL. [51]
74ABT [د] [هـ] BiCMOS المتقدم 5 فولت ±10% 3.6 نانوثانية 20 مللي أمبير -15 مللي أمبير 1991؟ [53] مستويات منطق TTL. [54]
74 ل ف س ي CMOS ذات الجهد المنخفض 1.4–5.5 فولت 3.6 نانوثانية 32 مللي أمبير -32 مللي أمبير 2010؟ [55] مستويات منطقية CMOS. مدخلات تتحمل 5 فولت. نطاق جهد إمداد ممتد وسرعة أعلى مقارنة بـ 74LVC. [55]
عائلات CMOS وBiCMOS ذات الجهد المنخفض [f]
74LVT [د] [ز] BiCMOS ذات الجهد المنخفض 2.7–3.6 فولت 4.1 نانوثانية 32 مللي أمبير -20 مللي أمبير 1992 [59] : 1  مستويات منطق TTL، مدخلات ومخرجات متسامحة 5 فولت. [60] لاحظ أن أجهزة LVT الأصلية لعام 1992 كانت بها خاصية تثبيت الناقل. ومع ذلك، فإن إعادة تصميم LVT في عام 1996 ركزت على الأداء، لذلك تمت إعادة تسمية أجهزة LVT لعام 1992 إلى LVTH للإشارة إلى خاصية تثبيت الناقل صراحةً في اسم الجهاز. كما أضافت LVTH خاصية المقاومة العالية أثناء التشغيل/الإيقاف. [59]
74LVQ CMOS هادئ منخفض الجهد 2.0–3.6 فولت 9.5 نانوثانية 12 مللي أمبير -12 مللي أمبير 1992 [48] : 1–3  مستويات منطق TTL. التبديل المضمون للموجة الواردة لخطوط 75 Ω. [48] : 1–3 
74LV [ج] CMOS ذات الجهد المنخفض 2.7–3.6 فولت 18 نانوثانية 6 مللي أمبير -6 مللي أمبير 1993؟ [33] : 10–3  مستويات منطق TTL. [33] : 10–3 
74LVC [ج] [د] [هـ] [ز] CMOS ذات الجهد المنخفض 2.0–3.6 فولت 6 نانوثانية 24 مللي أمبير -24 مللي أمبير 1993؟ [33] : 8–5  مستويات منطق TTL، مدخلات متسامحة 5 فولت. [33] : 8–5 
74ALVC [د] [هـ] CMOS متقدم منخفض الجهد 1.65–3.6 فولت 3.0 نانوثانية 24 مللي أمبير -24 مللي أمبير 1994؟ [33] : 3–21  مدخلات ومخرجات تتحمل 3.3 فولت. [73] [74]
74VCX CMOS متقدم منخفض الجهد 1.20–3.6 فولت 3.1 نانوثانية 24 مللي أمبير -24 مللي أمبير 1997 [27] نسخة فيرتشايلد من 74ALVC. [6] : 6  مدخلات ومخرجات تتحمل 3.3 فولت. [75]
74LCX [ج] [د] [هـ] [ز] CMOS عالي السرعة وذو جهد منخفض 2.0–3.6 فولت 4.3 نانوثانية 24 مللي أمبير -24 مللي أمبير 1994 [27] نسخة فيرتشايلد من 74LVC. [6] : 6  مستويات منطقية TTL. 5 مدخلات ومخرجات متسامحة مع الجهد الكهربي. [76] [77] [78]
74LVX [ج] CMOS عالي السرعة وذو جهد منخفض 2.0–3.6 فولت 9.7 نانوثانية 4 مللي أمبير -4 مللي أمبير 1994؟ [78] مستويات منطق TTL. مدخلات تتحمل 5 فولت. أسرع من 74 فولت عالي الجهد عند الفولتية المنخفضة. [78]
74 سنة قبل الميلاد طاقة منخفضة للغاية ومتقدمة 0.80–3.6 فولت 3.8 نانوثانية 4 مللي أمبير -4 مللي أمبير 2004؟ [79] 3.3 مدخلات الهستيريسيس المتسامحة مع الجهد الكهربي. [80]
74 جيجا جيجاهيرتز 1.65–3.6 فولت 1.5 نانوثانية 12 مللي أمبير -12 مللي أمبير 2006 [81] سرعات تزيد عن 1 جيجا هرتز مع مدخلات تتحمل 5 فولت. [82]
عائلات CMOS ذات الجهد المنخفض جدًا
74AUC [ج] [د] CMOS متقدم ذو جهد منخفض للغاية 0.80–2.7 فولت 2.0 نانوثانية 9 مللي أمبير -9 مللي أمبير 2002؟ [83] مدخلات تتحمل 3.3 فولت. [84]
عائلات محدودة للتطبيقات الخاصة [ح]
74SC CMOS القياسية 5 فولت ±5% 30 نانوثانية 10 مللي أمبير -10 مللي أمبير 1981؟ [85] أداء مثل TTL القياسي عند استهلاك طاقة أقل (خطوة وسيطة بين 74C و74HC). لا توجد بوابات بسيطة في هذه العائلة. [85] [86]
74 مقاطعة فكتوريا CMOS سريع 5 فولت ±5% 7 نانوثانية 64 مللي أمبير -15 مللي أمبير 1986؟ [44] تم تصنيعها بتقنية CMOS [44] أو BiCMOS [87] . أداء مثل 74F مع استهلاك طاقة أقل. لا توجد بوابات بسيطة في هذه العائلة.
74BCT ثنائي المكمل 5 فولت ±10% 6.6 نانوثانية 64 مللي أمبير -15 مللي أمبير 1988؟ [88] مستويات منطق TTL. دوائر واجهة الحافلة فقط في هذه العائلة. [88]
74 إف بي تي BiCMOS سريع 5 فولت ±10% 4.1 نانوثانية 64 مللي أمبير -24 مللي أمبير 1990؟ [89] : 6.59  دوائر واجهة الحافلة فقط في هذه العائلة. [89] : 6.59 
74FB حافلة المستقبل 5 فولت ±5% 5 نانوثانية 80 مللي أمبير - [أنا] 1992؟ [90] : 7–3  Futurebus + دوائر الواجهة فقط في هذه العائلة. [90] : 7–3 
74 جي تي إل منطق جهاز الإرسال والاستقبال 5 فولت ±5% 4 نانوثانية 64 مللي أمبير -32 مللي أمبير 1993؟ [91] : 12–17  دوائر واجهة الحافلة فقط في هذه العائلة. [91] : 12–3 
74GTLP [د] منطق جهاز الإرسال والاستقبال Gunning Plus 3.15–3.45 فولت 7.5 نانوثانية 50 مللي أمبير - [أنا] 1996 [92] دوائر واجهة الحافلة فقط في هذه العائلة. نسخة فيرتشايلد المحسنة من 74GTL (سرعة حافلة أعلى، ارتداد أرضي أقل ). [92] [67] : 3–3 
74CBT [د] [هـ] مفتاح العارضة 5 فولت ±10% 0.25 نانوثانية 64 مللي أمبير -15 مللي أمبير 1992؟ [93] : 5–3  مفاتيح ناقل FET فقط في هذه العائلة. [93] : 5–3 
74 درجة فهرنهايت مفتاح العارضة 5 فولت ±5% 0.25 نانوثانية 30 مللي أمبير -15 مللي أمبير 1995؟ [94] : 10.1  مفاتيح ناقل FET فقط في هذه العائلة. [94] : 10.1  إصدار IDT من 74CBT. [6] : 6 
74 سي بي تي ال في مفتاح العارضة منخفض الجهد 2.3–3.6 فولت 0.25 نانوثانية 64 مللي أمبير -15 مللي أمبير 1997؟ [61] : 7–15  مفاتيح ناقل FET فقط في هذه العائلة. [61] : 7–15 
74ALB BiCMOS متقدم منخفض الجهد 3.0–3.6 فولت 2.0 نانوثانية 25 مللي أمبير -25 مللي أمبير 1996؟ [33] : 2–3  دوائر واجهة الحافلة فقط في هذه العائلة. [33] : 2–3 
74 ل ب ت CMOS ذات الجهد المنخفض 2.7–3.6 فولت 4.1 نانوثانية 24 مللي أمبير -24 مللي أمبير 1996؟ [95] : 3–84  دوائر واجهة الحافلة فقط في هذه العائلة. مدخلات تتحمل 5 فولت. [95] : 3–84 
74AVC [د] CMOS متقدم ذو جهد منخفض جدًا 1.40–3.6 فولت 1.7 نانوثانية 12 مللي أمبير -12 مللي أمبير 1998؟ [96] مدخلات تتحمل 3.3 فولت. دوائر واجهة الناقل فقط في هذه العائلة. [96]
74ALVT [د] BiCMOS متقدم منخفض الجهد 2.3–3.6 فولت 2.5 نانوثانية 64 مللي أمبير -32 مللي أمبير 1999؟ [97] مدخلات ومخرجات تتحمل 5 فولت. [98] [80] دوائر واجهة الحافلة فقط في هذه العائلة.
74أتش سي في CMOS متقدم عالي السرعة 1.8–5.5 فولت 7.5 نانوثانية 16 مللي أمبير -16 مللي أمبير 2016؟ [99] مستويات منطقية CMOS. مدخلات تتحمل 5 فولت. نطاق جهد إمداد ممتد وسرعة أعلى مقارنة بـ 74AHC. [99] دوائر واجهة الحافلة فقط في هذه العائلة. انظر أيضًا 74LVCE.
74AXC [د] CMOS متقدم ذو جهد منخفض للغاية 0.65–3.6 فولت 4 نانوثانية 12 مللي أمبير -12 مللي أمبير 2018؟ [68] مدخلات تتحمل 3.3 فولت. دوائر واجهة الناقل فقط في هذه العائلة. [100]
74LXC [د] CMOS ذات الجهد المنخفض 1.1–5.5 فولت 7 نانوثانية 32 مللي أمبير -32 مللي أمبير 2019؟ [69] نطاق جهد الإمداد الموسع مقارنة بـ 74LVC. دوائر واجهة الناقل فقط في هذه العائلة. انظر أيضًا 74LVCE. [69] [101]
  1. ^ تشير علامة الاستفهام إلى أن سنة التقديم تعتمد على ورقة البيانات الأقدم أو تاريخ المراجعة في ورقة البيانات.
  2. ^ ab تظهر المعلمات لبوابة NAND ذات المدخلين (74x00 أو 74x1G00) عند V cc  = 5 V،T a  = 25 °C، C L  = 50 pF.
  3. ^ abcdefgh يشير الحرف "U" عند إضافته إلى رمز العائلة (مثل 74HCU) إلى دائرة CMOS غير مخزنة مؤقتًا. عادةً، توجد دائرة غير مخزنة مؤقتًا واحدة فقط في العائلة: العاكس السداسي (74x04). الدوائر غير المخزنة مؤقتًا مخصصة للتطبيقات التناظرية مثل المذبذبات البلورية. [31] : 4–11  [32] [33] : 8–17، 10–15  [34] [35] [36] [37]
  4. ^ abcdefghijkl يشير الحرف "H" عند إضافته إلى رمز العائلة (مثل 74LVCH) إلى دائرة بها خاصية تثبيت الناقل. أي أنه إذا انتقل ناقل الإدخال إلى حالة عالية المقاومة أو حالة عائمة، فإن المخرجات تحافظ على حالتها وفقًا لآخر حالة إدخال صالحة. وهذا يلغي الحاجة إلى مقاومات السحب لأعلى أو مقاومات السحب لأسفل. يمكن أيضًا دمج "H" مع "R" [e] (مثل 74ALVCHR). [61] : 1–5، 4–19  [33] : 3–15، 8–103  [59] [62] [63] [64] [65] [66] [67] : 3–3  [68] [69]
  5. ^ abcdef يشير الحرف "R" عند إضافته إلى رمز العائلة (على سبيل المثال 74LCXR) إلى دائرة بها مقاومات متكاملة عند المخرجات من أجل تقليل تجاوز الإشارة ونقصانها. [61] : 1–5، 4–23  [70] : 3–51  [71] [33] : 3–53  [72]
  6. ^ تظهر المعلمات لبوابة NAND ذات المدخلين (74x00 أو 74x1G00) عند V cc  = 3.3 V، T a  = 25 °C، C L  = 50 pF.
  7. ^ abc يشير الحرف "Z" عند إضافته إلى رمز العائلة (على سبيل المثال 74LVTZ) إلى دائرة حيث يتم ضمان حالة المقاومة العالية لجميع المخرجات عندما ينخفض ​​جهد مصدر الطاقة إلى ما دون عتبة معينة. [56] [57] [58]
  8. ^ لا توجد بوابات بسيطة في هذه العائلات. المعلمات مخصصة لجهاز إرسال واستقبال (74x245، 74x16245، أو ما شابه).
  9. ^ مخرجات الجانب B كلها مجمعة مفتوحة في هذه العائلة.
مقارنة مستويات المنطق لعائلات 7400 المختلفة

تتوفر أيضًا العديد من الأجزاء في عائلات CMOS HC وAC وAHC وVHC في إصدارات "T" (HCT وACT وAHCT وVHCT) التي لها حدود إدخال متوافقة مع كل من إشارات TTL و3.3 V CMOS. تحتوي الأجزاء غير T على حدود إدخال CMOS تقليدية، وهي أكثر تقييدًا من حدود TTL. عادةً، تتطلب حدود إدخال CMOS أن تكون الإشارات عالية المستوى 70% على الأقل من Vcc وأن تكون الإشارات منخفضة المستوى 30% على الأكثر من Vcc. (يحتوي TTL على مستوى إدخال عالي أعلى من 2.0 فولت ومستوى إدخال منخفض أقل من 0.8 فولت، لذا فإن إشارة TTL عالية المستوى قد تكون في النطاق المتوسط ​​المحظور لـ 5 V CMOS.)

عائلة 74H هي نفس التصميم الأساسي لعائلة 7400 مع تقليل قيم المقاومات. وقد أدى هذا إلى تقليل تأخير الانتشار النموذجي من 9 نانوثانية إلى 6 نانوثانية ولكنه زاد من استهلاك الطاقة. قدمت عائلة 74H عددًا من الأجهزة الفريدة لتصميمات وحدة المعالجة المركزية في السبعينيات. استخدم العديد من مصممي المعدات العسكرية والفضائية هذه العائلة لفترة طويلة وبما أنهم يحتاجون إلى بدائل دقيقة، لا تزال شركة Lansdale Semiconductor تنتج هذه العائلة. [102]

تستخدم عائلة 74S، التي تستخدم دارات شوتكي ، طاقة أكبر من عائلة 74، لكنها أسرع. عائلة 74LS من الدوائر المتكاملة هي نسخة أقل طاقة من عائلة 74S، بسرعة أعلى قليلاً ولكن تبديد طاقة أقل من عائلة 74 الأصلية؛ أصبحت النسخة الأكثر شعبية بمجرد توفرها على نطاق واسع. يمكن العثور على العديد من الدوائر المتكاملة 74LS في أجهزة الكمبيوتر الصغيرة والإلكترونيات الاستهلاكية الرقمية المصنعة في الثمانينيات وأوائل التسعينيات.

تم تقديم عائلة 74F بواسطة شركة Fairchild Semiconductor وتم اعتمادها من قبل الشركات المصنعة الأخرى؛ وهي أسرع من عائلات 74 و74LS و74S.

خلال أواخر الثمانينيات والتسعينيات من القرن العشرين، تم تقديم إصدارات أحدث من هذه العائلة [ which؟ ] لدعم جهد التشغيل المنخفض المستخدم في أجهزة وحدة المعالجة المركزية الأحدث .

خصائص عائلات سلسلة 7400 المختارة ( V DD = 5 V) [103]
المعلمة 74 ج 74HC 74أ 74HCT 74 قانون الوحدات
V IH (الحد الأدنى) 3.5 2.0 الخامس
VOH (دقيقة ) 4.5 4.9 الخامس
V IL (الحد الأقصى) 1.5 1.0 1.5 0.8 الخامس
الحجم (الحد الأقصى ) 0.5 0.1 الخامس
I IH (الحد الأقصى) 1 ميكرو أمبير
أنا IL (الحد الأقصى) 1 ميكرو أمبير
أنا أوه (الحد الأقصى) 0.4 4.0 24 4.0 24 م أ
أنا OL (الحد الأقصى) 0.4 4.0 24 4.0 24 م أ
t P (الحد الأقصى) 50 8 4.7 8 4.7 ن س

ترقيم الأجزاء

ترقيم الأجزاء

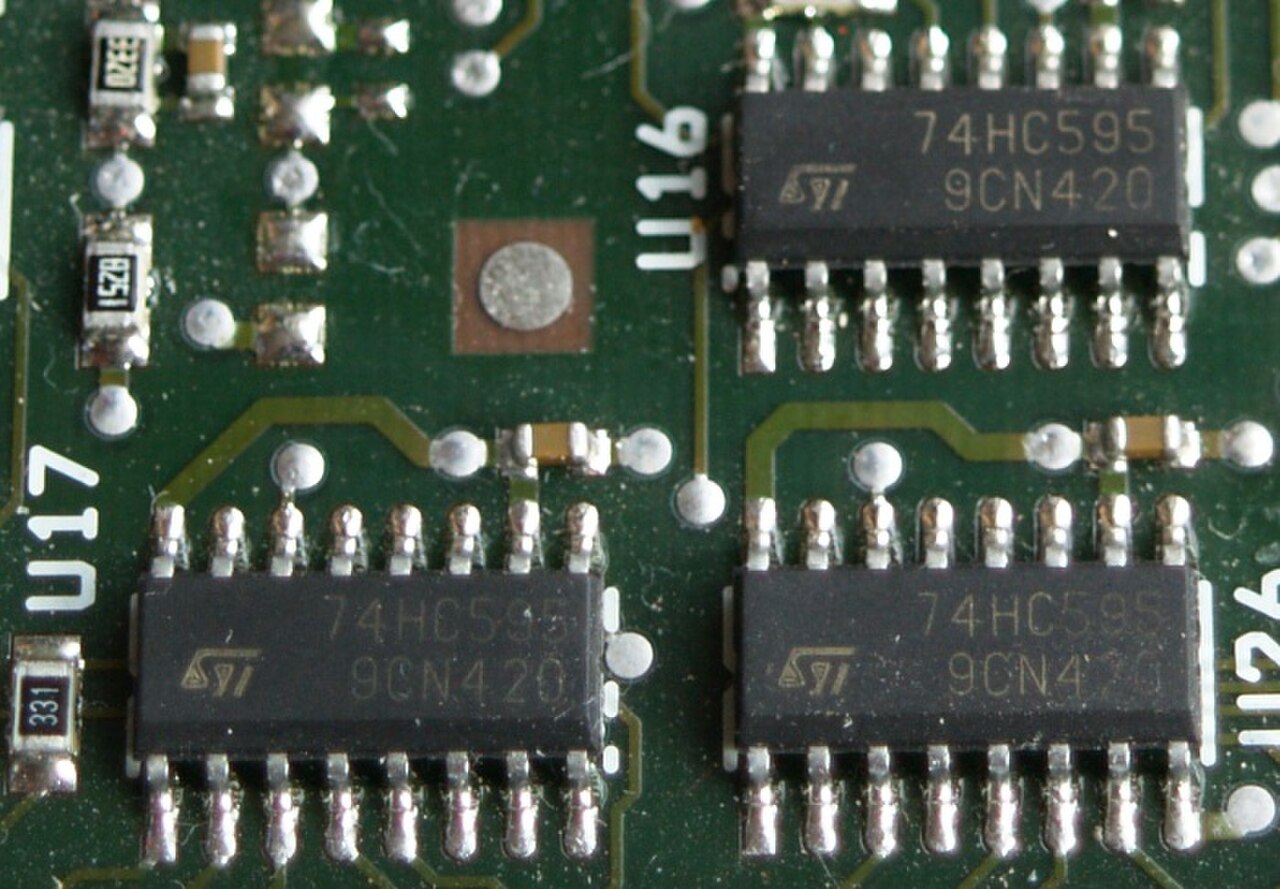

مسجلات تحويل 74HC595 المثبتة على السطح على لوحة دوائر مطبوعة . يستخدم هذا النوع 74HC مستويات جهد إشارات CMOS بينما يستخدم النوع 74HCT595 مستويات إشارات TTL.

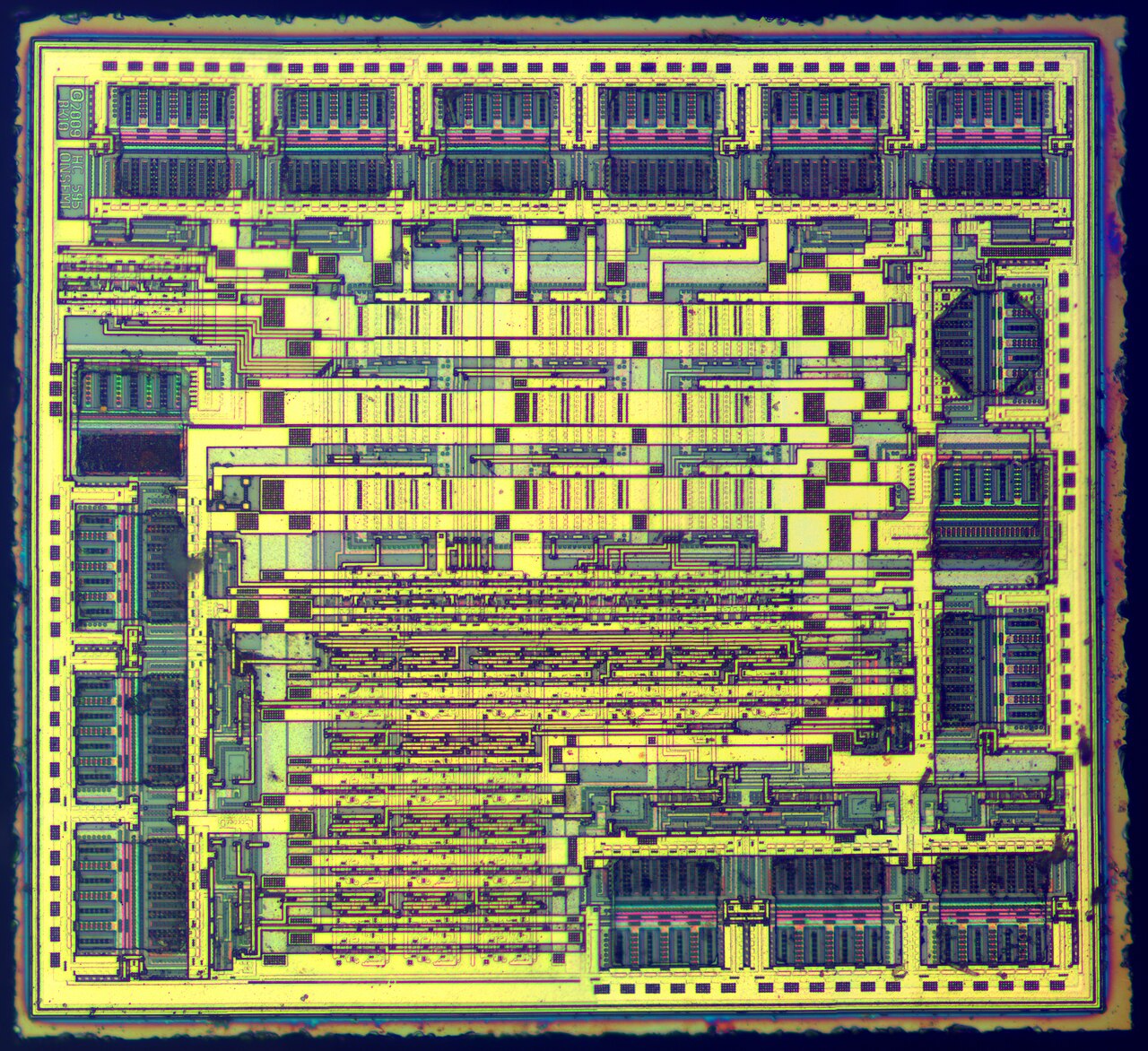

قالب مسجل التحويل 74HC595 ذو 8 بتات

تختلف مخططات أرقام الأجزاء باختلاف الشركة المصنعة. غالبًا ما تستخدم أرقام الأجزاء لأجهزة المنطق من السلسلة 7400 الرموز التالية:

  • غالبًا ما تكون البادئة الأولى عبارة عن حرفين أو ثلاثة أحرف، للإشارة إلى الشركة المصنعة وفئة تدفق الجهاز. لم تعد هذه الرموز مرتبطة ارتباطًا وثيقًا بشركة مصنعة واحدة، على سبيل المثال، تصنع شركة Fairchild Semiconductor أجزاءً ببادئات MM وDM، ولا تحتوي على بادئات. الأمثلة:
  • رقمان لنطاق درجة الحرارة. أمثلة:
    • 54: نطاق درجة الحرارة العسكرية
    • 64: سلسلة تاريخية قصيرة العمر ذات نطاق درجة حرارة "صناعي" متوسط
    • 74: جهاز قياس درجة الحرارة التجارية
  • من صفر إلى أربعة أحرف تشير إلى العائلة الفرعية للمنطق. الأمثلة:
    • أحرف صفرية: TTL ثنائي القطب الأساسي
    • LS: شوتكي منخفض الطاقة
    • HCT: CMOS عالي السرعة متوافق مع TTL
  • رقمان أو أكثر تم تعيينهما عشوائيًا لتحديد وظيفة الجهاز. هناك مئات الأجهزة المختلفة في كل عائلة.
  • يمكن إضافة أحرف وأرقام إضافية للإشارة إلى نوع العبوة أو درجة الجودة أو معلومات أخرى، ولكن هذا يختلف على نطاق واسع حسب الشركة المصنعة.

على سبيل المثال، يشير "SN5400N" إلى أن الجزء عبارة عن IC من سلسلة 7400 تم تصنيعها على الأرجح بواسطة Texas Instruments ("SN" تعني في الأصل "شبكة أشباه الموصلات" [104] ) باستخدام المعالجة التجارية، وهي من تصنيف درجة الحرارة العسكرية ("54")، وهي من عائلة TTL (غياب مُصمم العائلة)، ووظيفتها هي بوابة NAND رباعية المدخلين ("00") المطبقة في عبوة DIP بلاستيكية ذات ثقب ("N").

تحافظ العديد من عائلات المنطق على استخدام ثابت لأرقام الأجهزة كمساعدة للمصممين. غالبًا ما يمكن استبدال جزء من عائلة فرعية مختلفة 74x00 (" استبدال مباشر ") في دائرة، بنفس الوظيفة وتوصيل الدبابيس ولكن بخصائص أكثر ملاءمة لتطبيق (ربما السرعة أو استهلاك الطاقة)، ​​وهو ما كان جزءًا كبيرًا من جاذبية سلسلة 74C00 مقارنة بسلسلة CD4000B المنافسة ، على سبيل المثال. ولكن هناك بعض الاستثناءات حيث حدثت عدم توافق (أساسًا في توصيل الدبابيس ) عبر العائلات الفرعية، مثل:

  • بعض الأجهزة ذات الحزمة المسطحة (مثل 7400 واط) وأجهزة التركيب السطحي،
  • بعض من سلسلة CMOS الأسرع (على سبيل المثال 74AC)،
  • تحتوي بعض أجهزة TTL منخفضة الطاقة (مثل 74L86 و74L9 و74L95) على توصيلات مختلفة عن الجزء العادي (أو حتى 74LS). [105]
  • تختلف الإصدارات الخمسة من 74x54 (4 بوابات AND-OR-INVERT IC )، وهي 7454(N)، و7454W، و74H54، و74L54W، و74L54N/74LS54، عن بعضها البعض في توزيع الدبابيس و/أو الوظيفة، [106]

المصادر الثانية من أوروبا والكتلة الشرقية

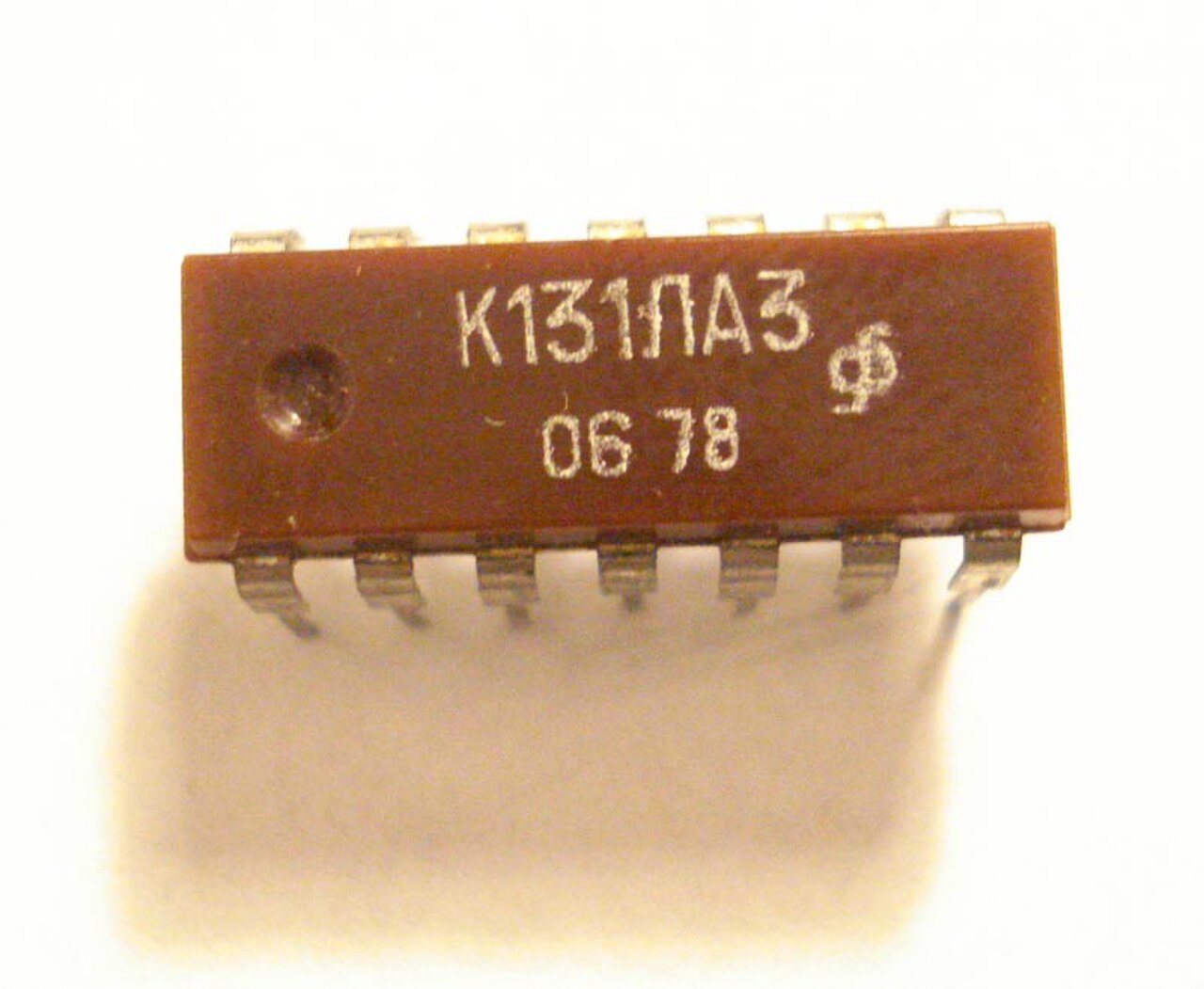

الطائرة السوفيتية K131LA3، تعادل الطائرة 74H00

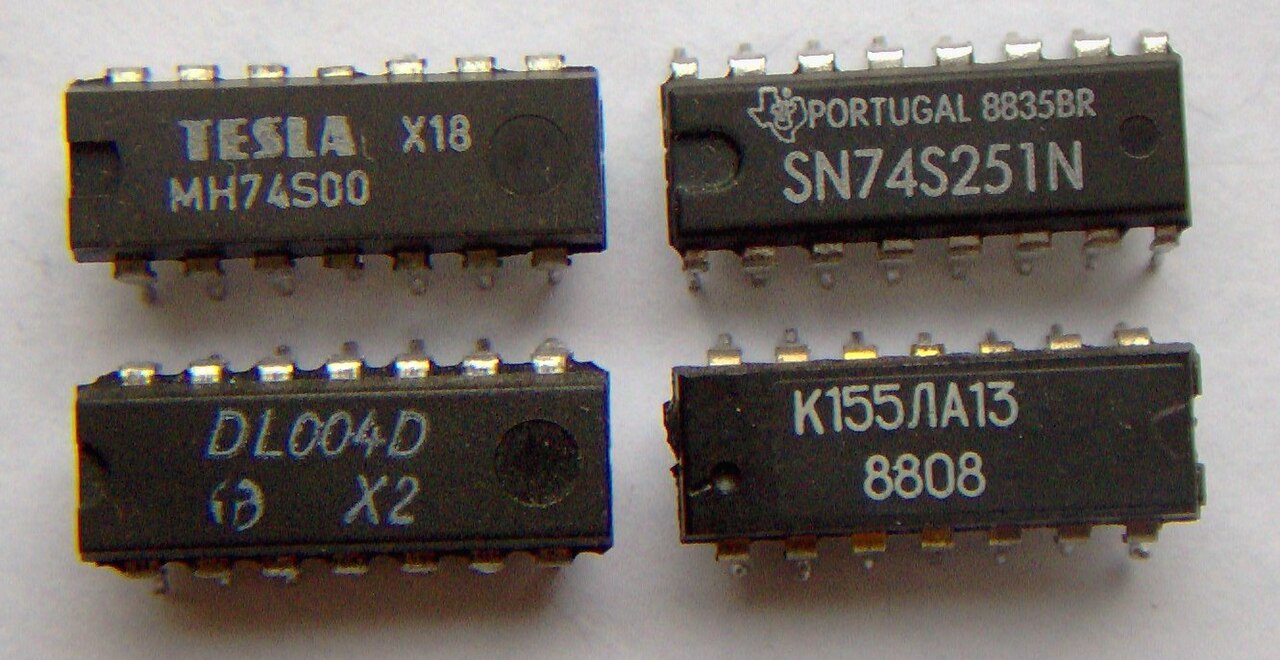

MH74S00 التشيكوسلوفاكي، و SN74S251N من Texas Instruments، و DL004D من ألمانيا الشرقية (74LS04)، و K155LA13 السوفييتي (7438)

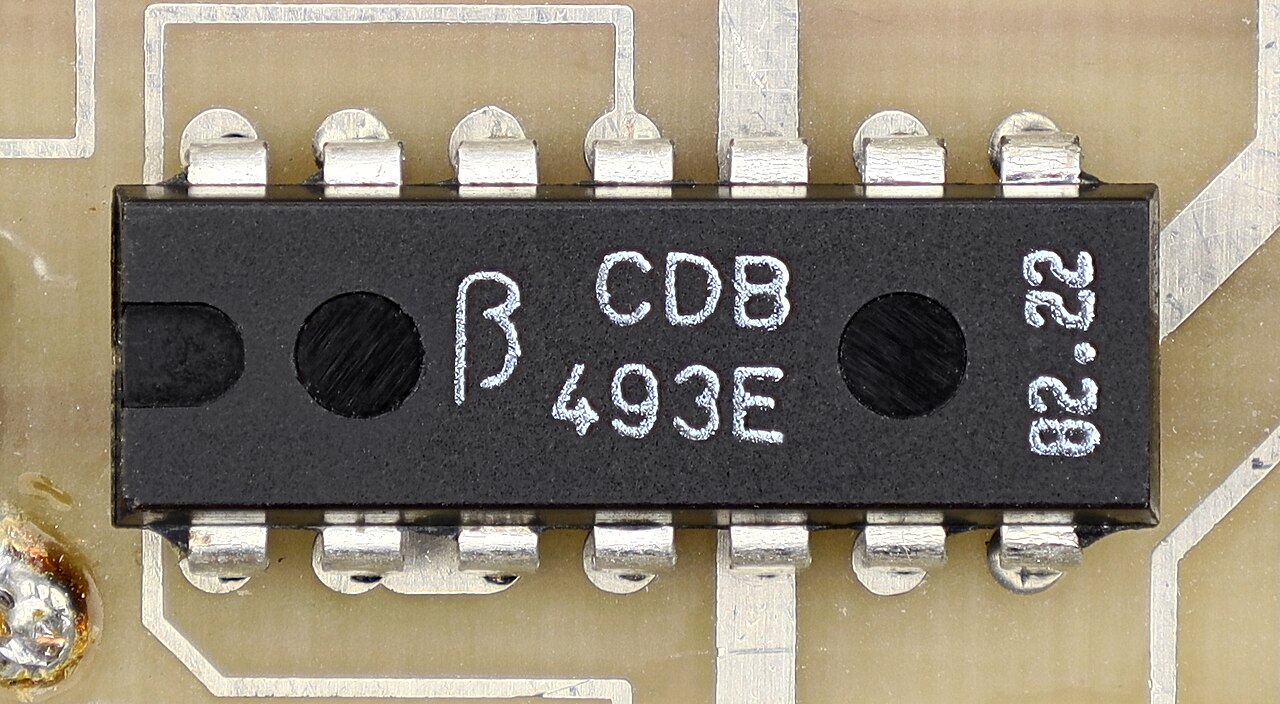

الرومانية CDB493E، ما يعادل SN7493

كان لدى بعض الشركات المصنعة، مثل Mullard وSiemens، أجزاء TTL متوافقة مع الدبوس ، ولكن بنظام ترقيم مختلف تمامًا؛ ومع ذلك، حددت أوراق البيانات الرقم المتوافق مع 7400 كوسيلة للتعرف.

في وقت تصنيع سلسلة 7400، أنتجت بعض الشركات المصنعة الأوروبية (التي كانت تتبع تقليديًا اتفاقية تسمية Pro Electron )، مثل Philips / Mullard ، سلسلة من الدوائر المتكاملة TTL بأسماء أجزاء تبدأ بـ FJ. بعض الأمثلة على سلسلة FJ هي:

  • FJH101 (=7430) بوابة NAND واحدة ذات 8 مدخلات،
  • FJH131 (=7400) بوابة NAND رباعية ذات مدخلين،
  • FJH181 (=7454N أو J) بوابة إدخال 2+2+2+2 وAND-OR-NOT.

بدأ الاتحاد السوفييتي في تصنيع الدوائر المتكاملة TTL بتوزيع دبابيس السلسلة 7400 في أواخر الستينيات وأوائل السبعينيات، مثل K155ЛA3، والتي كانت متوافقة مع جزء 7400 المتوفر في الولايات المتحدة، باستثناء استخدام مسافة مترية تبلغ 2.5 مم بين الدبابيس بدلاً من 0.1 بوصة (2.54 مم) بين الدبابيس المستخدمة في الغرب. [107] كانت مادة التغليف المستخدمة في السبعينيات والثمانينيات من القرن العشرين من السمات الغريبة الأخرى لسلسلة 7400 المصنوعة في الاتحاد السوفييتي. فبدلاً من الراتينج الأسود المنتشر في كل مكان، كان لها لون جسم أخضر بني مع علامات دوامة دقيقة تم إنشاؤها أثناء عملية التشكيل. تمت الإشارة إليها مازحة في صناعة الإلكترونيات في الكتلة الشرقية باسم "تغليف روث الفيل"، بسبب مظهرها. [ بحاجة لمصدر ]

تختلف تسمية الدائرة المتكاملة السوفيتية عن السلسلة الغربية :

  • تم اعتبار تعديلات التكنولوجيا سلاسل مختلفة وتم تحديدها من خلال بادئات مرقمة مختلفة - سلسلة К155 تعادل 74 عاديًا، سلسلة К555 هي 74LS، К1533 هي 74ALS، إلخ؛
  • يتم وصف وظيفة الوحدة برمز مكون من حرفين متبوعًا برقم:
    • يمثل الحرف الأول المجموعة الوظيفية - المنطقية، والمحفزات، والعدادات، والمضاعفات، وما إلى ذلك؛
    • الحرف الثاني يوضح المجموعة الفرعية الوظيفية، مما يجعل التمييز بين NAND المنطقية وNOR، ومحفزات D وJK، والعدادات العشرية والثنائية، وما إلى ذلك؛
    • يميز الرقم المتغيرات ذات عدد مختلف من المدخلات أو عدد مختلف من العناصر داخل القالب - LA1/LA2/LA3 (LA1/LA2/LA3) عبارة عن عنصرين NAND بأربعة مدخلات / عنصر واحد بثمانية مدخلات / 4 عناصر NAND بمدخلين على التوالي (تعادل 7420/7430/7400).

قبل يوليو 1974، تم إدراج الحرفين من الوصف الوظيفي بعد الرقم الأول من السلسلة. الأمثلة: К1ЛБ551 وК155ЛА1 (7420)، وК1ТМ552 وК155ТМ2 (7474) هي نفس الدوائر المتكاملة التي تم تصنيعها في أوقات مختلفة.

تم أيضًا تصنيع نسخ طبق الأصل من سلسلة 7400 في بلدان الكتلة الشرقية الأخرى : [108]

  • استخدمت بلغاريا (Mikroelektronika Botevgrad ) تسمية مشابهة إلى حد ما لتسمية الاتحاد السوفييتي، على سبيل المثال 1ЛБ00ШМ (1LB00ShM) لـ 74LS00. تم استعارة بعض المجموعات الوظيفية المكونة من حرفين من التسمية السوفييتية، بينما اختلفت بعضها الآخر. على عكس المخطط السوفييتي، فإن الرقم المكون من رقمين أو ثلاثة أرقام بعد المجموعة الوظيفية يطابق نظيره الغربي. تبع ذلك السلسلة في النهاية (أي ШМ لـ LS). ومن المعروف أن سلسلة LS فقط تم تصنيعها في بلغاريا. [109] [110] : 8–11 
  • استخدمت تشيكوسلوفاكيا ( TESLA ) مخطط الترقيم 7400 مع بادئة الشركة المصنعة MH. مثال: MH7400. أنتجت شركة Tesla أيضًا أجهزة من الدرجة الصناعية (8400، −25 درجة إلى 85 درجة مئوية) وأجهزة من الدرجة العسكرية (5400، −55 درجة إلى 125 درجة مئوية).
  • استخدمت بولندا (Unitra CEMI) مخطط الترقيم 7400 مع بادئات الشركة المصنعة UCA لسلسلتي 5400 و6400، وكذلك UCY لسلسلة 7400. الأمثلة: UCA6400، UCY7400. لاحظ أن الدوائر المتكاملة ذات البادئة MCY74 تتوافق مع سلسلة 4000 (على سبيل المثال، تتوافق MCY74002 مع 4002 وليس 7402).
  • المجر ( Tungsram ، لاحقًا Mikroelektronikai Vállalat / MEV) استخدمت أيضًا نظام الترقيم 7400، ولكن مع لاحقة الشركة المصنعة - تم وضع علامة على 7400 على أنها 7400APC.
  • استخدمت رومانيا (IPRS) ترقيمًا مبسطًا 7400 مع بادئة الشركة المصنعة CDB (على سبيل المثال: CDB4123E يتوافق مع 74123) لسلسلتي 74 و74H، حيث تشير اللاحقة H إلى سلسلة 74H. [111] بالنسبة لسلسلة 74LS اللاحقة، تم استخدام الترقيم القياسي. [112]
  • استخدمت ألمانيا الشرقية ( HFO ) أيضًا ترقيم 7400 المقصوص بدون بادئة أو لاحقة الشركة المصنعة. تشير البادئة D (أو E) إلى IC الرقمية، وليس الشركة المصنعة. مثال: D174 هو 7474. تم تحديد استنساخات 74LS بالبادئة DL؛ على سبيل المثال DL000 = 74LS00. في السنوات اللاحقة، أصبحت الاستنساخ المصنوعة في ألمانيا الشرقية متاحة أيضًا بأرقام 74* قياسية، عادةً للتصدير. [113]

كان هناك عدد من التقنيات المختلفة المتاحة من الاتحاد السوفييتي، [107] [114] [115 ] [116] [108] وتشيكوسلوفاكيا، [117] [110] وبولندا، [108] [110] وألمانيا الشرقية. [113] تشير سلسلة 8400 في الجدول أدناه إلى نطاق درجة حرارة صناعية من -25 درجة مئوية إلى +85 درجة مئوية (على عكس -40 درجة مئوية إلى +85 درجة مئوية لسلسلة 6400).

بادئات سلسلة أوروبا الشرقية
الاتحاد السوفياتي تشيكوسلوفاكيا بولندا ألمانيا الشرقية
5400 7400 5400 7400 8400 5400 6400 7400 6400 7400 8400
74 133 ك155 الرحلة رقم 54 الرحلة رقم 74 الطائرة إم إتش 84 يو سي ايه 54 يو سي ايه 64 يو سي واي 74 د1 ه1
74 لتر 134، [أ] 136 КР134، К158
74 ساعة 130 ك131 يو سي ايه 64 اتش يو سي واي 74 اتش د2 هـ2
74 ثانية 530 531 روبل روسي إم إتش 54 إس إم إتش 74 إس إم إتش 84 إس يو سي واي 74 إس دي إس
74LS 533 ك555 يو سي واي 74 إل إس دي إل...د دل...دي جي
74أ.س 1530 1530 روبل روسي
74ALS 1533 1533 روبل روسي إم إتش 54 أل أس م.ح74ال.س
74 فهرنهايت 1531 1531 روبل روسي
74HC 1564 1564 روبل روسي
74HCT 5564 U74HCT...لا أعرف
74أ 1554 1554 روبل روسي
74 قانون 1594 1594 روبل روسي
74LVC 5574
74 فولت تيار مستمر 5584
  1. ^ يتبع تعيين الدبوس في السلسلة 134 في الغالب سلسلة الحزمة المسطحة الأصلية لشركة Texas Instruments، أي التأريض على الدبوس 11 والطاقة على الدبوس 4.

حوالي عام 1990 توقف إنتاج المنطق القياسي في جميع بلدان أوروبا الشرقية باستثناء الاتحاد السوفييتي وفي وقت لاحق روسيا وبيلاروسيا . اعتبارًا من عام 2016، كانت السلسلة 133 وК155 و1533 وКР1533 و1554 و1594 و5584 قيد الإنتاج في "Integral" في بيلاروسيا، [118] بالإضافة إلى السلسلة 130 و530 في "NZPP-KBR"، [119] و134 و5574 في "VZPP"، [120] و533 في "Svetlana" ، [121] و1564 وК1564 وКР1564 في "NZPP"، [122] و 1564 وК1564 في "Voshod"، [123] و1564 في "Exiton"، [124] و133 و530 و533 و1533 في "Mikron" في روسيا. [125] تصنع الشركة الروسية Angstrem دوائر 54HC كسلسلة 5514БЦ1، و54AC كسلسلة 5514БЦ2، و54LVC كسلسلة 5524БЦ2. [126]

انظر أيضا

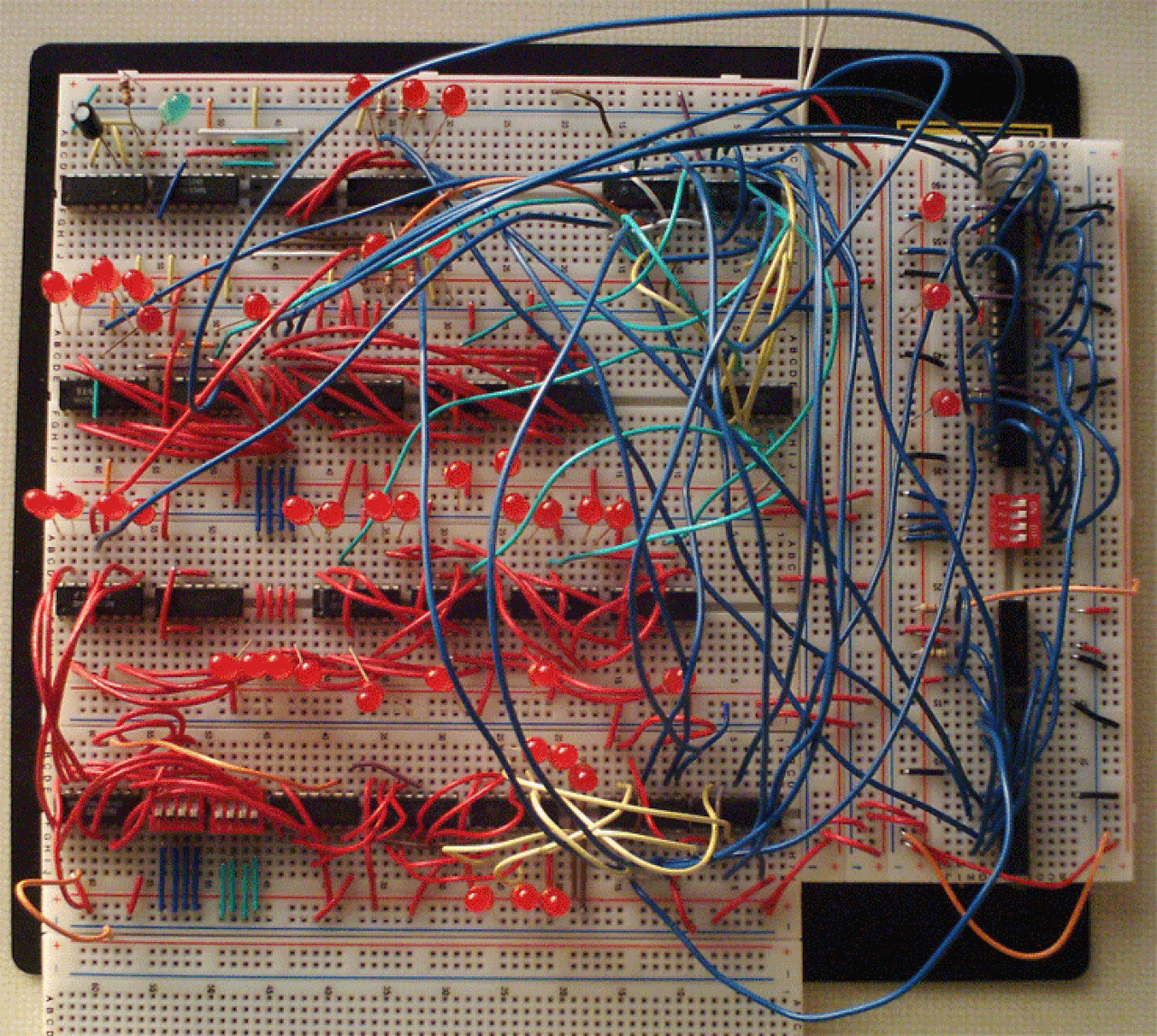

جهاز كمبيوتر مكون من 4 بتات و2 سجل و6 تعليمات، مصنوع بالكامل من شرائح من سلسلة 74 على لوحة توصيل بدون لحام

مراجع

  1. ^ RM Marston (31 أكتوبر 1996). Digital Logic IC. Newnes. ص 21. ISBN 9780750630184تم الاسترجاع في 14 أكتوبر 2017 .
  2. ^ وايلي، أندرو (2013). "الدوائر المتكاملة المتجانسة الأولى". مؤرشف من الأصل في 4 مايو 2018. تم الاسترجاع 2019-01-19 .
  3. ^ دون لانكستر (1975)، كتاب الطبخ TTL ، إنديانابوليس: هوارد دبليو سامز وشركاه، ISBN 0-672-21035-5 ، المقدمة
  4. ^ "1963: تقديم عائلات الدوائر المتكاملة القياسية المنطقية". متحف تاريخ الكمبيوتر . مؤرشف من الأصل في 23 يوليو 2019.
  5. ^ كتالوج الدوائر المتكاملة لعام 1967-1968. Texas Instruments . تم الاسترجاع في 23 يوليو 2019 .
  6. ^ abcdefghi "دليل مرجعي للمنطق: تكنولوجيا المنطق ثنائية القطب وثنائية القطب وثنائية القطبية وثنائية القطبية" (PDF) . Texas Instruments . 2004. مؤرشف من الأصل (PDF) في 23 يوليو 2019.
  7. ^ دون لانكستر ، كتاب الطبخ TTL ، هوارد دبليو سامز 1974، الصفحة 169
  8. ^ "صعود TTL: كيف فاز فيرتشايلد بمعركة لكنه خسر الحرب | متحف تاريخ الكمبيوتر". computerhistory.org . 13 يوليو 2015. انظر القسم: "صعود TTL" . تم الاسترجاع في 2018-06-17 .
  9. ^ SM2927 Sylvania Universal High Level Logic 66 مايو 1966.
  10. ^ "الدوائر المتكاملة الرقمية: المنطق القياسي". التصميم الإلكتروني . 2002-01-07. مؤرشف من الأصل في 2018-06-17 . تم الاسترجاع في 2018-06-17 .
  11. ^ كتاب بيانات الدوائر المتكاملة TTL (PDF) . شركة موتورولا لمنتجات أشباه الموصلات 1971.
  12. ^ لانكستر، دون (1974). كتاب الطبخ TTL. HW Sams. ص. 8. ISBN 9780672210358.
  13. ^ ab Lancaster, Don (1974). TTL Cookbook . Sams / Prentice Hall Computer Publishing. ص 9. ISBN 0-672-21035-5.
  14. ^ "DM8000 series TTL – andys-arcade". andysarcade.net . تم الاسترجاع في 2018-06-17 .
  15. ^ "1963: تقديم عائلات الدوائر المتكاملة القياسية المنطقية | محرك السيليكون | متحف تاريخ الكمبيوتر". computerhistory.org . تم الاسترجاع في 2018-06-17 .
  16. ^ "صعود TTL: كيف فازت فيرتشايلد بمعركة لكنها خسرت الحرب | متحف تاريخ الكمبيوتر". computerhistory.org . 13 يوليو 2015. انظر القسم: "Fairchild تستجيب بـ TTL MSI" . تم الاسترجاع في 2018-06-17 .
  17. ^ كتاب بيانات ذاكرة TTL/MSI وذاكرة سلسلة Signetics Digital 8000. شركة Signetics. 1972.
  18. ^ "مجموعة الشرائح - مجموعة مصمم الدوائر المتكاملة من TI". مؤسسة سميثسونيان.
  19. ^ كتالوج Allied Industrial Electronics رقم 660. شيكاغو، إلينوي: Allied Electronics. 1966. ص 35.
  20. ^ طاقم الهندسة، شركة تكساس إنسترومنتس (1973). كتاب بيانات TTL لمهندسي التصميم (الطبعة الأولى). دالاس ، تكساس .{{cite book}}:CS1 maint: موقع الناشر المفقود ( الرابط )
  21. ^ ورقة بيانات Mullard FJH 101، من كتاب بيانات Mullard FJ Family TTL Integrated Circuits 1970. مؤرشف في 15 مايو 2016 في أرشيف الويب البرتغالي. 16 مايو 2008
  22. ^ منطق واجهة ناقل BiCMOS (PDF) . Texas Instruments. 1989.
  23. ^ "SN64BCTxxx". Texas Instruments . تم الاسترجاع في 2023-06-06 .
  24. ^ abcde كتاب بيانات TTL لمهندسي التصميم، الطبعة الثانية. Texas Instruments. 1981.
  25. ^ abcd كتاب بيانات TTL المجلد 2. Texas Instruments. 1985.
  26. ^ abcdef إيبرهارد كون (1986). Handbuch TTL- und CMOS-Schaltkreise [ دليل دوائر TTL وCMOS ] (باللغة الألمانية). برلين: فيرلاج تكنيك. أو سي إل سي  876464464.
  27. ^ abcde "التاريخ والتراث". فيرتشايلد. مؤرشف من الأصل في 2015-09-08.
  28. ^ FAST - Fairchild Advanced Schottky TTL. Fairchild. 1980.
  29. ^ ab كتاب بيانات TTL المجلد 3. شركة Texas Instruments. 1984.
  30. ^ الدوائر المتكاملة CMOS. National Semiconductor. 1975.
  31. ^ abcde MM54HC/74HC High Speed ​​microCMOS Logic Family Databook. National Semiconductor. 1983.
  32. ^ "74VHCU04" (PDF) . STMicroelectronics. 2004 . تم الاسترجاع في 2023-04-21 .
  33. ^ abcdefghij منطق الجهد المنخفض (PDF) . Texas Instruments. 1996.
  34. ^ "74LCXU04" (PDF) . STMicroelectronics. 2006 . تم الاسترجاع في 2023-04-21 .
  35. ^ "74LVXU04" (PDF) . STMicroelectronics. 2004 . تم الاسترجاع في 2023-04-21 .
  36. ^ "74AHCU04" (PDF) . Diodes Inc. 2013 . تم الاسترجاع في 2023-05-02 .
  37. ^ "SN74AUCU04 Hex Inverter". Texas Instruments. 2003. تم الاسترجاع في 2023-06-07 .
  38. ^ "High-speed CMOS HC(T)". Nexperia . تم الاسترجاع في 2023-06-03 .
  39. ^ كتاب بيانات منطق CMOS عالي الأداء. سامسونج. 1988.
  40. ^ "تقليل الضوضاء وتوفير الطاقة باستخدام عائلة HCS Logic الجديدة" (PDF) . Texas Instruments . أبريل 2020. مؤرشف من الأصل (PDF) في 15 يونيو 2022.
  41. ^ "SN74HCS00 بوابة NAND موجبة رباعية المدخلات ذات مدخلين مع مدخلات Schmitt-Trigger". Texas Instruments. 2021. تم الاسترجاع في 2023-04-14 .
  42. ^ ab "Advanced High-speed CMOS AHC(T)". Nexperia . تم الاسترجاع في 2023-06-03 .
  43. ^ ab AHC/AHCT، HC/HCT، وLV CMOS Logic. Texas Instruments. 1996.
  44. ^ كتاب بيانات CMOS عالي الأداء. IDT. 1986.
  45. ^ "74VHC00 Quad 2-Input NAND Gate". Fairchild. 2005. تم الاسترجاع في 2023-03-21 .
  46. ^ "Very High-speed CMOS VHC(T)". Nexperia . تم الاسترجاع في 2023-06-03 .
  47. ^ "74VHC00 * 74VHCT00 Quad 2-Input NAND Gate" (PDF) . National Semiconductor. 1995 . تم الاسترجاع في 2023-03-21 .
  48. ^ abcd Low Voltage Databook (PDF) . National Semiconductor. 1992.
  49. ^ كتاب بيانات منطق تقنية CMOS المتقدمة من إنتاج شركة Fairchild. Fairchild. 1985.
  50. ^ C2MOS Logic TC74AC/ACT Series TC74HC/HCT Series. توشيبا. 1990.
  51. ^ ab "74ACQ245 • 74ACTQ245 جهاز إرسال واستقبال ثماني الاتجاه من سلسلة Quiet Series مع مدخلات/مخرجات ثلاثية الحالة" (PDF) . Fairchild. 1999. تم الاسترجاع في 2023-03-31 .
  52. ^ "74ACTQ00 Quiet Series Quad 2-Input NAND Gate" (PDF) . Fairchild. 1999. مؤرشف من الأصل (PDF) في 2023-03-31.
  53. ^ ABT MULTIBYTE Advanced BiCMOS Bus Interface Logic (PDF) . Signetics. 1991.
  54. ^ "74ABT00" (PDF) . Nexperia. 2020 . تم الاسترجاع في 2023-03-22 .
  55. ^ ab "Logic Master Table LVCE Family". Diodes Inc. 18 أغسطس 2022. تم الاسترجاع في 2023-05-02 .
  56. ^ "SN54LVTZ244, SN74LVTZ244 3.3-V ABT Octal Buffers/Drivers With 3-State Outputs". Texas Instruments. 1995. تم الاسترجاع في 2023-07-21 .
  57. ^ "SN74LVCZ245A Octal bus transceiver with 3-state outputs". Texas Instruments. 2003. تم الاسترجاع في 2023-07-21 .
  58. ^ "74LCXZ16245 جهاز إرسال واستقبال ثنائي الاتجاه منخفض الجهد 16 بت مع مدخلات ومخرجات متسامحة 5 فولت" (PDF) . Fairchild . تم الاسترجاع في 2023-07-21 .
  59. ^ تحويل LVT إلى LVTH (PDF) . Texas Instruments. 1999.
  60. ^ "74LVT00". Philips. 1996. تم الاسترجاع في 2023-03-22 .
  61. ^ abcd مفاتيح ناقل الحركة CBT (5 فولت) و CBTLV (3.3 فولت). Texas Instruments. 1998.
  62. ^ "SN74AVCH8T245 8-Bit Dual-Supply Bus Transceiver With Configurable Level-Shifting, Voltage Translation, and 3-State Outputs". Texas Instruments. 2016. تم الاسترجاع في 2023-04-30 .
  63. ^ "SN54ALVTH16245, SN74ALVTH16245 2.5-V/3.3-V 16-Bit Bus Transceivers With 3-State Outputs". Texas Instruments. 2002. تم الاسترجاع في 2023-04-30 .
  64. ^ "74LCXH16244 - Low Voltage 16-Bit Buffer/Line Driver with Bushold" (PDF) . Fairchild. 2005 . تم الاسترجاع في 2023-05-03 .
  65. ^ "SN54ABTH245, SN74ABTH245 Octal Bus Transceivers With 3-State Outputs". Texas Instruments. 1996. تم الاسترجاع في 2023-06-05 .
  66. ^ "SN74AUCH245 Octal Bus Transceiver With 3-State Outputs". Texas Instruments. 2003. تم الاسترجاع في 2023-06-07 .
  67. ^ كتاب بيانات برامج تشغيل اللوحة الخلفية عالية الأداء من نوع GTL/GTLP Logic. Texas Instruments. 2001.
  68. ^ ab "SN74AXCH8T245 8-Bit Dual-Supply Bus Transceiver with Configurable Voltage Translation, Tri-State Outputs, and Bus-Hold Circuitry". Texas Instruments. 2019. تم الاسترجاع في 2023-07-19 .
  69. ^ abc "SN74LXCH8T245 8-bit Translating Transceiver with Configurable Level Shifting". Texas Instruments. 2021. تم الاسترجاع في 2023-07-20 .
  70. ^ كتاب بيانات منطق CMOS منخفض الجهد LVC وLV. Texas Instruments. 1998.
  71. ^ "74LCXR2245 جهاز إرسال واستقبال ثنائي الاتجاه منخفض الجهد مع مدخلات ومخرجات متسامحة 5 فولت ومقاومات تسلسلية 26Ω على كل من المنفذين A وB" (PDF) . فيرتشايلد. 2008. تم الاسترجاع في 2023-05-03 .
  72. ^ "SN54ABTR2245, SN74ABTR2245 Octal Transceivers and Line/Memory Drivers With 3-State Outputs". Texas Instruments. 1997. تم الاسترجاع في 2023-06-07 .
  73. ^ "ALVC - Advanced Low-Voltage CMOS ALVC(H)". Nexperia . تم الاسترجاع في 2023-06-04 .
  74. ^ "74ALVC00" (PDF) . Nexperia. 2021 . تم الاسترجاع في 2023-03-29 .
  75. ^ "74VCX00 - بوابة NAND رباعية المدخلات ذات الجهد المنخفض مع مدخلات ومخرجات متسامحة 3.6 فولت" (PDF) . فيرتشايلد. 2013. تم الاسترجاع في 2023-04-19 .
  76. ^ سلسلة CROSSVOLT Low Voltage Logic. National Semiconductor. 1994.
  77. ^ "74LCX00" (PDF) . STMicroelectronics. 2012 . تم الاسترجاع في 2023-03-24 .
  78. ^ abc Low Voltage C2MOS Logic IC (PDF) . توشيبا. 1994.
  79. ^ "SN74AUP1G00 بوابة NAND موجبة ذات مدخلين منخفضة الطاقة". Texas Instruments. 2016. تم الاسترجاع في 2023-04-15 .
  80. ^ ab "دليل المنطق" (PDF) . TI .
  81. ^ "غرفة الصحافة". شركة Potato Semiconductor. مؤرشف من الأصل في 2008-02-01.
  82. ^ "PO54G00A, PO74G00A" (PDF) . Potato Semiconductor . تم الاسترجاع في 2023-04-15 .
  83. ^ "SN74AUC16245 16-Bit Bus Transceiver with 3-State Outputs". Texas Instruments. 2002. تم الاسترجاع في 2023-03-30 .
  84. ^ "SN74AUC00 Quadruple 2-Input Positive-NAND Gate". Texas Instruments. 2005. تم الاسترجاع في 2023-03-30 .
  85. ^ ab "GTE G74SC245 G74SC545". GTE Microcircuits. 1981. تم الاسترجاع في 2024-04-27 .
  86. ^ "Supertex inc. HCT/SC245". Supertex inc . تم الاسترجاع في 2024-04-27 .
  87. ^ "CD74FCT245 BiCMOS Octal Bus Transceiver With 3-State Outputs" (PDF) . Texas Instruments. 2000.
  88. ^ ab BiCMOS Bus Interface Logic. Texas Instruments. 1988.
  89. ^ ab 1990-91 Logic Data Book (PDF) . IDT. 1990.
  90. ^ ab ABT Advanced BiCMOS Technology. Texas Instruments. 1992.
  91. ^ ab ABT Advanced BiCMOS Technology (PDF) . Texas Instruments. 1994.
  92. ^ "معلومات خلفية مستوى إشارة GTLP" (PDF) . Texas Instruments. 2000. تم الاسترجاع في 2023-07-17 .
  93. ^ كتاب بيانات منطق CMOS المتقدم. Texas Instruments. 1993.
  94. ^ كتاب بيانات المنطق عالي الأداء. IDT. 1995.
  95. ^ ab LPT/FCT CMOS Logic From Harris. Harris. 1997.
  96. ^ ab "SN74AVC16245 16-Bit Bus Transceiver with 3-State Outputs". Texas Instruments. 1998. تم الاسترجاع في 2023-04-13 .
  97. ^ تكنولوجيا الجهد المنخفض المتقدمة (PDF) . Texas Instruments. 1999.
  98. ^ "ALVT - Advanced Low-Voltage BiCMOS Technology (ALVT)". Nexperia . تم الاسترجاع في 2023-06-04 .
  99. ^ ab "74AHCV245A" (PDF) . Nexperia. 2016 . تم الاسترجاع في 2023-06-03 .
  100. ^ "SN74AXC2T245 2-Bit Dual-Supply Bus Transceiver with Configurable Voltage Translation and Tri-State Outputs". Texas Instruments. 2020. تم الاسترجاع في 2023-04-15 .
  101. ^ "ترجمة مستوى الجهد القوي مع عائلة LXC" (PDF) . Texas Instruments. 2021. تم الاسترجاع في 2023-07-20 .
  102. ^ الصفحة الرئيسية لشركة Lansdale Semiconductor.
  103. ^ مايني، أنيل (2007). الإلكترونيات الرقمية: المبادئ والأجهزة والتطبيقات . جون وايلي وأولاده. ص 168. رقم ISBN 978-0-470-03214-5.
  104. ^ موريس، روبرت ل.؛ ميلر، جون ر. (1971). التصميم باستخدام الدوائر المتكاملة TTL. ص. 15. رمز Bibcode :1971dwti.book.....M.
  105. ^ طاقم الهندسة، شركة تكساس إنسترومنتس (1973). كتاب بيانات TTL لمهندسي التصميم (الطبعة الأولى). دالاس ، تكساس .{{cite book}}:CS1 maint: موقع الناشر المفقود ( الرابط )
  106. ^ طاقم الهندسة، شركة أشباه الموصلات الوطنية (1976). كتاب بيانات أشباه الموصلات الوطنية TTL . سانتا كلارا، كاليفورنيا . ص 1-14. {{cite book}}:CS1 maint: موقع الناشر المفقود ( الرابط )
  107. ^ ab "العلاقة بين أسماء الرقائق المنطقية الأجنبية والروسية" (باللغة الروسية). مؤرشف من الأصل في 28 فبراير 2007. تم الاسترجاع في 26 مارس 2007 .
  108. ^ اي بي سي هيلبراند ، جيرد (30 يونيو 1980). Importbauelemente Integrierte Schaltungen [ الدوائر المتكاملة المستوردة ] (PDF) . تطبيق المعلومات Mikroelektronik (باللغة الألمانية). المجلد. 6. Kammer der Technik، Vorstand des Bezirksverbandes فرانكفورت (أودر) . تم الاسترجاع 2 نوفمبر 2016 .
  109. ^ المعلومات التقنية 1985 [ المعلومات الفنية 1985 ] (باللغة البلغارية). إن بي إس كيه بوتيفغراد . تم الاسترجاع 2017/11/11 .
  110. ^ اي بي سي هيلبراند ، جيرد (12 سبتمبر 1988). RGW-Typenübersicht + Vergleich - الجزء 2: RGW [ نظرة عامة على نوع Comecon + المقارنة - الجزء 2: Comecon ] (PDF) . تطبيق المعلومات Mikroelektronik (باللغة الألمانية). المجلد. 50. Kammer der Technik، Vorstand des Bezirksverbandes فرانكفورت (أودر) . تم الاسترجاع 11 نوفمبر 2017 .
  111. ^ الدوائر المتكاملة الرقمية (PDF) . بوخارست: IPRS Băneasa. 1976. تم الاسترجاع في 2019-01-18 .
  112. ^ الكتالوج الكامل المكثف 1990 (PDF) . بوخارست: IPRS Băneasa. 1990 . تم الاسترجاع في 2019-01-19 .
  113. ^ مقارنة ورقة بيانات أشباه الموصلات من نوع GDR (باللغة الألمانية) .
  114. ^ نيسلسون، ل. إي. (1989). Цифровые и аналоговые интегральные microschemы (بالروسية). الراديو والصوت. رقم ISBN 5256002597.
  115. ^ “عناصر النشاط” (بالروسية). أماكن المتحف الإلكترونية . تم الاسترجاع 24 مارس 2016 .
  116. ^ كوزاك ، فيكتور رومانوفيتش (24 مايو 2014). "Номенклатура и аналоги отечественный miccroschemm" (بالروسية) . تم الاسترجاع 24 مارس 2016 .
  117. ^ "Integrované obvody" (باللغة التشيكية) . تم الاسترجاع 17 مارس 2016 .
  118. ^ “Интегральные микросчемы” [الدوائر المتكاملة] (بالروسية). مينسك: OAO "لا يتجزأ" . تم الاسترجاع 24 مايو 2016 .
  119. ^ “Proдукция” [المنتجات] (بالروسية). نالتشيك: OAO "NZPP-KBR" ("إلكور" سابقًا) . تم الاسترجاع في 5 يونيو 2016 .
  120. ^ "Каталог изделий" [كتالوج المنتجات] (PDF) (بالروسية). فورونيج: OAO "VZPP-S" . تم الاسترجاع في 30 مايو 2016 .
  121. ^ "Каталог продукции" [كتالوج المنتجات] (بالروسية). سانت بطرسبرغ: ZAO سفيتلانا لأشباه الموصلات. أرشفة من الأصلي في 6 أكتوبر 2017 . تم الاسترجاع في 30 مايو 2016 .
  122. ^ "ПРОДУКЦИЯ" [المنتجات] (بالروسية). نوفوسيبيرسك: AO NZPP . تم الاسترجاع في 31 مايو 2016 .
  123. ^ “Микросчемы” [الدوائر المتكاملة] (بالروسية). كالوغا: آو "فوشود" . تم الاسترجاع في 8 يونيو 2016 .
  124. ^ “Интегральные микросчемы” [الدوائر المتكاملة] (بالروسية). موسكو: OAO "Exiton". مؤرشفة من الأصلي في 17 مارس 2022 . تم الاسترجاع في 30 سبتمبر 2022 .
  125. ^ “Микросчемы ПАО Микрон 2020” [الدوائر المتكاملة PAO Mikron 2020] (PDF) (بالروسية). ميكرون . تم الاسترجاع في 16 فبراير 2021 .
  126. ^ “Каталог продукции” [كتالوج المنتجات] (PDF) (بالروسية). زيلينوجراد: أنجستريم. 2022 . تم الاسترجاع في 22 سبتمبر 2022 .

قراءة إضافية

كتب
  • 50 دائرة تستخدم الدوائر المتكاملة من سلسلة 7400 ؛ الطبعة الأولى؛ RN Soar؛ دار نشر برنارد باباني؛ 76 صفحة؛ 1979؛ ISBN 0900162775. (أرشيف )
  • كتاب الطبخ TTL ؛ الطبعة الأولى؛ دون لانكستر ؛ دار نشر سامز؛ 412 صفحة؛ 1974؛ رقم ISBN 978-0672210358 . (أرشيف)
  • التصميم باستخدام الدوائر المتكاملة TTL ؛ الطبعة الأولى؛ روبرت موريس، جون ميلر؛ شركة Texas Instruments وشركة McGraw-Hill؛ 322 صفحة؛ 1971؛ ISBN 978-0070637450 . (أرشيف)
ملاحظات التطبيق
  • فهم وتفسير جداول البيانات المنطقية القياسية؛ ستيفن نولان، خوسيه سولتيرو، شرياس راو؛ شركة تكساس إنسترومنتس؛ 60 صفحة؛ 2016.
  • مقارنة بين منطق 74HC / 74S / 74LS / 74ALS؛ فيرتشايلد؛ 6 صفحات، 1983.
  • التفاعل مع منطق 74HC؛ فيرتشايلد؛ 10 صفحات؛ 1998.
  • دليل مصمم 74AHC / 74AHCT؛ TI؛ 53 صفحة؛ 1998. يقارن بين 74HC / 74AHC / 74AC (CMOS I/O) و74HCT / 74AHCT / 74ACT (TTL I/O).
شركة فيرتشايلد لأشباه الموصلات / شركة أون لأشباه الموصلات
  • كتب البيانات التاريخية: TTL (1978، 752 صفحة)، FAST (1981، 349 صفحة)
  • دليل اختيار المنطق (2008، 12 صفحة)
نيكسبيريا / إن إكس بي سيميكونداكتور
  • دليل اختيار المنطق (2020، 234 صفحة)
  • دليل مهندس التصميم لتطبيق المنطق (2021، 157 صفحة)
  • مترجمو المنطق (2021، 62 صفحة)
شركة تكساس إنسترومنتس / ناشيونال سيميكونداكتور
  • الفهرس التاريخي: (1967، 375 صفحة)
  • كتب البيانات التاريخية: TTL المجلد 1 (1984، 339 صفحة)، TTL المجلد 2 (1985، 1402 صفحة)، TTL المجلد 3 (1984، 793 صفحة)، TTL المجلد 4 (1986، 445 صفحة)
  • كتاب بيانات الجيب للمنطق الرقمي (2007، 794 صفحة)، دليل مرجعي للمنطق (2004، 8 صفحات)، دليل اختيار المنطق (1998، 215 صفحة)
  • دليل المنطق الصغير (2018، 25 صفحة)، دليل اختيار المنطق الصغير (2004، 24 صفحة)
توشيبا
  • الدوائر المتكاملة المنطقية للأغراض العامة (2012، 55 صفحة)
تحتوي ويكيميديا ​​كومنز على وسائط متعلقة بـسلسلة 7400 .
  • فهم الدوائر المتكاملة المنطقية الرقمية من سلسلة 7400 - مجلة Nuts and Volts
  • قائمة شاملة لدوائر IC من سلسلة 7400 - نادي الإلكترونيات
تم الاسترجاع من "https://en.wikipedia.org/w/index.php?title=الدوائر_المتكاملة_من_سلسلة_7400&oldid=1246794667"
Original text
Rate this translation
Your feedback will be used to help improve Google Translate
