نمو البلورات

رسم تخطيطي لجزء صغير من بلورة نامية. تتكون البلورة من جسيمات مكعبة (زرقاء) على شبكة مكعبة بسيطة. الطبقة العلوية غير مكتملة، إذ تشغل الجسيمات عشرة مواقع فقط من أصل ستة عشر موقعًا في الشبكة. ينضم جسيم في السائل (موضح بحواف حمراء) إلى البلورة، مما يزيد من حجمها بمقدار جسيم واحد. ينضم هذا الجسيم إلى الشبكة عند النقطة التي تكون فيها طاقته في أدنى مستوياتها، وهي زاوية الطبقة العلوية غير المكتملة (فوق الجسيم الموضح بحواف صفراء). تكون طاقته في أدنى مستوياتها لأنه في ذلك الموقع، لديه ثلاثة جيران (واحد أسفله، وواحد على يساره، وواحد أعلى يمينه) سيتفاعل معهم. أما باقي المواقع على طبقة البلورة غير المكتملة، فلها جار واحد أو اثنان فقط.

يُعدّ نمو البلورات مرحلةً رئيسيةً في عملية التبلور ، ويتألف من إضافة ذرات أو أيونات أو سلاسل بوليمرية جديدة إلى الترتيب المميز للشبكة البلورية. [ 1 ] [ 2 ] وعادةً ما يتبع النمو مرحلةً أوليةً من التكوين المتجانس أو غير المتجانس (المحفز سطحيًا) ، ما لم تكن هناك بلورة "بذرة" موجودة مسبقًا، أُضيفت عمدًا لبدء النمو.

ينتج عن عملية نمو البلورات مادة صلبة بلورية تتراص ذراتها أو جزيئاتها بشكل وثيق، مع ثبات مواقعها الفراغية بالنسبة لبعضها البعض. تتميز الحالة البلورية للمادة بصلابة هيكلية واضحة ومقاومة عالية جدًا للتشوه (أي تغيرات الشكل و/أو الحجم). تتمتع معظم المواد الصلبة البلورية بقيم عالية لكل من معامل يونغ ومعامل القص . وهذا على عكس معظم السوائل ، التي تتميز بمعامل قص منخفض، وعادةً ما تُظهر قدرة على التدفق اللزج على المستوى العياني .

ملخص

بعد تكوين نواة مستقرة بنجاح، تبدأ مرحلة النمو حيث تلتصق الجسيمات الحرة (الذرات أو الجزيئات) بالنواة وتنشر بنيتها البلورية للخارج من موقع التكوين. هذه العملية أسرع بكثير من عملية التكوين نفسها. ويعود سبب هذا النمو السريع إلى احتواء البلورات الحقيقية على انخلاعات وعيوب أخرى، تعمل كمحفز لإضافة الجسيمات إلى البنية البلورية الموجودة. في المقابل، تنمو البلورات المثالية (الخالية من العيوب) ببطء شديد. [ 3 ] من ناحية أخرى، يمكن للشوائب أن تعمل كمثبطات لنمو البلورات، كما يمكنها تعديل شكلها البلوري . [ 4 ]

التنوي

بلورة فضية تنمو على ركيزة خزفية.

يمكن أن تكون عملية التبلور متجانسة ، دون تأثير الجسيمات الغريبة، أو غير متجانسة ، مع تأثير الجسيمات الغريبة. عمومًا، تحدث عملية التبلور غير المتجانسة بسرعة أكبر لأن الجسيمات الغريبة تعمل كدعامة لنمو البلورة عليها، مما يلغي الحاجة إلى إنشاء سطح جديد ومتطلبات طاقة السطح الأولية.

يمكن أن يحدث التبلور غير المتجانس بعدة طرق. من أكثرها شيوعًا وجود شوائب صغيرة أو شقوق في الوعاء الذي تُنمى فيه البلورة، بما في ذلك الخدوش على جوانب وقاع الأواني الزجاجية. ومن الممارسات الشائعة في تنمية البلورات إضافة مادة غريبة، مثل خيط أو حجر، إلى المحلول، مما يوفر مواقع للتبلور لتسهيل نمو البلورة وتقليل الوقت اللازم لتبلورها بالكامل.

يمكن التحكم في عدد مواقع التبلور بهذه الطريقة أيضًا. فإذا استُخدم وعاء زجاجي جديد أو وعاء بلاستيكي، فقد لا تتشكل البلورات لأن سطح الوعاء أملس جدًا بحيث لا يسمح بالتبلور غير المتجانس. من ناحية أخرى، سيؤدي استخدام وعاء به خدوش عميقة إلى ظهور العديد من صفوف البلورات الصغيرة. وللحصول على عدد معتدل من البلورات متوسطة الحجم، يُفضل استخدام وعاء به بعض الخدوش. وبالمثل، فإن إضافة بلورات صغيرة مُصنّعة مسبقًا، أو بلورات بذرة ، إلى مشروع تنمية البلورات ستوفر مواقع تبلور للمحلول. ومن المفترض أن تؤدي إضافة بلورة بذرة واحدة فقط إلى تكوين بلورة مفردة أكبر حجمًا.

آليات النمو

مثال على البلورات المكعبة النموذجية لبنية ملح الطعام .
تصوير متتابع لنمو بلورة حمض الستريك . يغطي الفيديو مساحة 2.0 × 1.5 مم، وتم تصويره على مدى 7.2 دقيقة .

يمكن أن يكون السطح الفاصل بين البلورة وبخارها حادًا على المستوى الجزيئي عند درجات حرارة أقل بكثير من نقطة الانصهار. ينمو السطح البلوري المثالي عن طريق انتشار طبقات مفردة، أو ما يعادله، عن طريق التقدم الجانبي لخطوات النمو التي تحدد الطبقات. ولتحقيق معدلات نمو ملحوظة، تتطلب هذه الآلية قوة دافعة محدودة (أو درجة تبريد فائقة) لخفض حاجز التكوين النووي بدرجة كافية لحدوث التكوين النووي عن طريق التقلبات الحرارية. [ 5 ] في نظرية نمو البلورات من المصهور، ميّز كيث بيرتون ونيكولاس كابريرا بين آليتين رئيسيتين: [ 6 ] [ 7 ] [ 8 ]

نمو جانبي غير منتظم

يتقدم السطح بحركة جانبية لخطوات يبلغ ارتفاعها مسافة بينية واحدة (أو مضاعف صحيح لها). لا يتغير عنصر السطح ولا يتقدم عموديًا على نفسه إلا أثناء مروره بخطوة، وعندها يتقدم بمقدار ارتفاع الخطوة. من المفيد اعتبار الخطوة بمثابة الانتقال بين منطقتين متجاورتين على السطح متوازيتين، وبالتالي متطابقتين في التكوين، وتفصل بينهما مسافة عدد صحيح من مستويات الشبكة. تجدر الإشارة هنا إلى إمكانية وجود خطوة في سطح غير منتظم، حتى وإن كان ارتفاع الخطوة أصغر بكثير من سمك السطح غير المنتظم.

نمو طبيعي منتظم

يتقدم السطح عموديًا على نفسه دون الحاجة إلى آلية نمو تدريجية. وهذا يعني أنه في وجود قوة دافعة ديناميكية حرارية كافية، يكون كل عنصر من عناصر السطح قادرًا على التغير المستمر الذي يُسهم في تقدم السطح البيني. بالنسبة للأسطح الحادة أو غير المتصلة، قد يكون هذا التغير المستمر منتظمًا إلى حد ما على مساحات واسعة لكل طبقة جديدة متتالية. أما بالنسبة للأسطح الأكثر انتشارًا، فقد تتطلب آلية النمو المستمر حدوث تغيرات في عدة طبقات متتالية في آن واحد.

النمو الجانبي غير المنتظم هو حركة هندسية للخطوات، على عكس حركة السطح بأكمله عموديًا على نفسه. في المقابل، يعتمد النمو العمودي المنتظم على التسلسل الزمني لعنصر من السطح. في هذا النمط، لا توجد حركة أو تغيير إلا عند مرور خطوة عبر تغيير مستمر. يُعدّ التنبؤ بالآلية التي ستعمل في ظل أي مجموعة من الظروف المعطاة أمرًا أساسيًا لفهم نمو البلورات. وقد استُخدم معياران لإجراء هذا التنبؤ:

سواء كان السطح منتشراً أم لا : السطح المنتشر هو السطح الذي يكون فيه الانتقال من طور إلى آخر متصلاً، ويحدث على عدة مستويات ذرية. وهذا على عكس السطح الحاد الذي يكون فيه التغير الرئيسي في الخاصية (مثل الكثافة أو التركيب) غير متصل، ويقتصر عموماً على عمق مسافة بين مستويين ذريين. [ 9 ] [ 10 ]

سواء كان السطح منفردًا أم لا : السطح المنفرد هو السطح الذي يكون فيه التوتر السطحي كدالة للاتجاه عند أدنى قيمة محددة. من المعروف أن نمو الأسطح المنفردة يتطلب خطوات، بينما يُعتقد عمومًا أن الأسطح غير المنفردة يمكنها أن تتقدم باستمرار عموديًا على نفسها. [ 11 ]

القوة الدافعة

لننظر الآن في المتطلبات اللازمة لظهور النمو الجانبي. من الواضح أن آلية النمو الجانبي تتحقق عندما تصل أي منطقة في السطح إلى حالة توازن شبه مستقرة بوجود قوة دافعة. عندئذٍ، تميل المنطقة إلى البقاء في حالة التوازن هذه حتى مرور عتبة. بعد ذلك، يكون الشكل مطابقًا تمامًا باستثناء أن كل جزء من العتبة يكون قد تقدم بمقدار ارتفاعها. إذا لم يتمكن السطح من الوصول إلى حالة التوازن بوجود قوة دافعة، فإنه سيستمر في التقدم دون انتظار الحركة الجانبية للعتبات.

وهكذا، خلص كان إلى أن السمة المميزة هي قدرة السطح على الوصول إلى حالة توازن في وجود القوة الدافعة. كما خلص إلى أنه لكل سطح أو واجهة في وسط بلوري، توجد قوة دافعة حرجة، إذا تم تجاوزها، فإنها ستمكن السطح أو الواجهة من التقدم عموديًا على نفسه، وإذا لم يتم تجاوزها، فإنها ستتطلب آلية النمو الجانبي.

وبالتالي، عند وجود قوى دافعة كبيرة بما يكفي، يمكن للسطح البيني أن يتحرك بانتظام دون الحاجة إلى آلية التكوين غير المتجانس أو آلية الانخلاع اللولبي. ويعتمد تعريف القوة الدافعة الكبيرة بما يكفي على مدى انتشار السطح البيني، ففي حالة الأسطح البينية شديدة الانتشار، تكون هذه القوة الدافعة الحرجة ضئيلة للغاية لدرجة أن أي قوة دافعة قابلة للقياس ستتجاوزها. أما في حالة الأسطح البينية الحادة، فتكون القوة الدافعة الحرجة كبيرة جدًا، ويحدث معظم النمو عبر آلية الخطوة الجانبية.

لاحظ أنه في عملية التصلب أو التبلور النموذجية ، فإن القوة الدافعة الديناميكية الحرارية تحددها درجة التبريد الفائق .

علم التشكل

شعيرات كبريتيد الفضة تنمو من المقاومات المثبتة على السطح.

يُعتقد عمومًا أن الخصائص الميكانيكية وغيرها من خصائص البلورة ذات صلة بالموضوع، وأن شكل البلورة يمثل الحلقة المفقودة بين حركية النمو والخصائص الفيزيائية. وقد وفرت دراسة جوزيا ويلارد جيبس ​​للتوازن غير المتجانس الأدوات الديناميكية الحرارية اللازمة. فقد قدم تعريفًا واضحًا لطاقة السطح، مما جعل مفهوم التوتر السطحي قابلًا للتطبيق على المواد الصلبة والسائلة على حد سواء. كما أدرك أن طاقة السطح الحرة غير المتناحية تعني شكل توازن غير كروي ، والذي يُعرَّف ديناميكيًا حراريًا بأنه الشكل الذي يقلل من إجمالي طاقة السطح الحرة . [ 12 ]

قد يكون من المفيد الإشارة إلى أن نمو الشعيرات يمثل الرابط بين الظاهرة الميكانيكية المتمثلة في القوة العالية لهذه الشعيرات وآليات النمو المختلفة المسؤولة عن بنيتها الليفية. (قبل اكتشاف أنابيب الكربون النانوية، كانت الشعيرات أحادية البلورة تتمتع بأعلى قوة شد بين جميع المواد المعروفة). بعض هذه الآليات تُنتج شعيرات خالية من العيوب، بينما قد تحتوي آليات أخرى على انخلاعات لولبية مفردة على طول المحور الرئيسي للنمو، مما يُنتج شعيرات عالية القوة.

لا تزال آلية نمو الشعيرات المعدنية غير مفهومة تمامًا، ولكن يبدو أنها تُحفز بفعل الإجهادات الميكانيكية الضاغطة ، بما في ذلك الإجهادات الميكانيكية، والإجهادات الناتجة عن انتشار العناصر المختلفة، والإجهادات الحرارية. وتختلف الشعيرات المعدنية عن التغصنات المعدنية في عدة جوانب. فالتغصنات تشبه في شكلها السرخسي أغصان الشجرة، وتنمو على سطح المعدن. في المقابل، تكون الشعيرات ليفية وتمتد بزاوية قائمة على سطح النمو، أو الركيزة.

التحكم بالانتشار

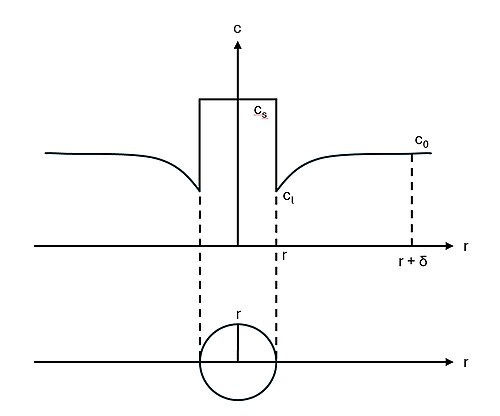

ملف تعريف التركيز في نظام يتحكم فيه الانتشار لنواة كروية نصف قطرهار{\displaystyle r}، أينجs{\displaystyle c_{s}}يمثل تركيز الذرات في النواة الصلبة،جل{\displaystyle c_{l}}هل التركيز في السائل مباشرة على سطح النواة؟ج0{\displaystyle c_{0}}يمثل تركيز التوازن في الطور السائل ور+دلتا{\displaystyle \textstyle r+\delta }هي المسافة من النواة حيث يكون تركيز التوازنج0{\displaystyle c_{0}}تم التعافي.

في كثير من الأحيان، عندما تكون درجة التشبع الفائق (أو درجة التبريد الفائق ) عالية، وأحيانًا حتى عندما لا تكون عالية، قد تخضع حركية النمو لسيطرة الانتشار، مما يعني أن انتقال الذرات أو الجزيئات إلى النواة النامية هو ما يحد من سرعة نمو البلورة. بافتراض أن النواة في مثل هذا النظام الخاضع لسيطرة الانتشار هي كرة مثالية، فإن سرعة النمو، التي تتوافق مع تغير نصف القطر مع الزمنرت{\displaystyle \textstyle {\frac {\partial r}{\partial t}}}، ويمكن تحديدها باستخدام قوانين فيك.

1. قانون فيك: ج=-دج{\displaystyle J=-D\nabla c}،

أينج{\displaystyle \textstyle J}هو تدفق الذرات في بُعد[quأنتأناتy][تأنامهـ][أرهـأ]{\displaystyle \textstyle {\frac {[الكمية]}{[الوقت]\cdot [المساحة]}}}،د{\displaystyle \textstyle D}هو معامل الانتشار وج{\displaystyle \textstyle \nabla c}هو تدرج التركيز.

2. قانون فيك: جت=د2ج{\displaystyle {\frac {\partial c}{\partial t}}=D\nabla ^{2}c}،

أينجت{\displaystyle \textstyle {\frac {\partial c}{\partial t}}}هو تغير التركيز مع الزمن. يمكن تعديل القانون الأول ليتناسب مع تدفق المادة على سطح معين، وفي هذه الحالة سطح النواة الكروية:

جمأتتهـر=د4πر2جر{\displaystyle J_{matter}=D4\pi \cdot r^{2}{\frac {\partial c}{\partial r}}}،

أينجمأتتهـر{\displaystyle \textstyle J_{مسألة}}الآن هو التدفق على السطح الكروي في بُعد[quأنتأناتy][تأنامهـ]{\displaystyle \textstyle {\frac {[الكمية]}{[الوقت]}}}و4πر2{\displaystyle \textstyle 4\pi \cdot r^{2}}كونها منطقة النواة الكروية.جمأتتهـر{\displaystyle \textstyle J_{مسألة}}ويمكن التعبير عنها أيضاً على أنها تغير عدد الذرات في النواة بمرور الوقت، حيث يكون عدد الذرات في النواة كما يلي:

شمال(ت)=43πر(ت)3Vأت{\displaystyle N(t)={\frac {{\frac {4}{3}}\pi \cdot r(t)^{3}}{V_{at}}}} ،

أين43πر3{\displaystyle \textstyle {\frac {4}{3}}\pi r^{3}}حجم النواة الكروية وVأت{\displaystyle \textstyle V_{at}}يمثل حجم الذرة. وبالتالي، فإن التغير في عدد الذرات في النواة مع مرور الوقت سيكون كالتالي:

شمال(ت)ت=4πر(ت)2Vأترت=جمأتتهـر{\displaystyle {\frac {\partial N(t)}{\partial t}}={\frac {4\pi \cdot r(t)^{2}}{V_{a}t}}{\frac {\partial r}{\partial t}}=J_{matter}}

بدمج المعادلتين لـجمأتتهـر{\displaystyle \textstyle J_{مسألة}}يتم الحصول على التعبير التالي لسرعة النمو:

رت=Vأتدجر{\displaystyle {\frac {\partial r}{\partial t}}=V_{at}D{\frac {\partial c}{\partial r}}}

يمكن الحصول على المعادلة التالية من قانون فيك الثاني للكرات:

جت=دت(ر2جر){\displaystyle {\frac {\partial c}{\partial t}}=D{\frac {\partial }{\partial t}}(r^{2}{\frac {\partial c}{\partial r}})}

بافتراض أن شكل الانتشار لا يتغير بمرور الوقت وإنما ينزاح فقط مع ازدياد نصف القطر، يمكن القول أنجت=0{\displaystyle \textstyle {\frac {\partial c}{\partial t}}=0}مما يؤدي إلىر2جر{\displaystyle \textstyle r^{2}{\frac {\partial c}{\partial r}}}ثابت. ويمكن الإشارة إلى هذا الثابت بالحرفأ{\displaystyle A}وبإجراء التكامل، نحصل على المعادلة التالية:

ر2جر=أأر2در=دجرر+دلتاأر2در=ج0جلدجج0-جل=أ[1ر-1ر+دلتا]أ=ج0-جل[1ر-1ر+دلتا]{\displaystyle r^{2}{\frac {\partial c}{\partial r}}=A\Rightarrow {\frac {A}{r^{2}}}dr=dc\Rightarrow \int _{r}^{r+\delta }{\frac {A}{r^{2}}}dr=\int _{c_{0}}^{c_{l}}dc\Rightarrow c_{0}-c_{l}=A[{\frac {1}{r}}-{\frac {1}{r+\delta }}]\Rightarrow A={\frac {c_{0}-c_{l}}{[{\frac {1}{r}}-{\frac {1}{r+\delta }}]}}}،

أينر{\displaystyle \textstyle r} يمثل نصف قطر النواة،ر+دلتا{\displaystyle \textstyle r+\delta } هي المسافة من النواة حيث يكون تركيز التوازنج0{\displaystyle \textstyle c_{0}}تم التعافي وجل{\displaystyle \textstyle c_{l}}يمثل التركيز الموجود مباشرة على سطح النواة. الآن، التعبير عنجر{\displaystyle \textstyle {\frac {\partial c}{\partial r}}}يمكن العثور عليها عن طريق:

ر2جر=أجر=أر2=ج0-جل[1ر-1ر+دلتا]ر2=(ج0-جل)(1ر+1دلتا){\displaystyle r^{2}{\frac {\partial c}{\partial r}}=A\Rightarrow {\frac {\partial c}{\partial r}}={\frac {A}{r^{2}}}={\frac {c_{0}-c_{l}}{[{\frac {1}{r}}-{\frac {1}{r+\delta }}]r^{2}}}=(c_{0}-c_{l})\cdot ({\frac {1}{r}}+{\frac {1}{\delta }})}

لذلك، يمكن وصف سرعة النمو لنظام يتحكم فيه الانتشار على النحو التالي:

رت=Vأتد(ج0-جل)(1ر+1دلتا){\displaystyle {\frac {\partial r}{\partial t}}=V_{at}D(c_{0}-c_{l})\cdot ({\frac {1}{r}}+{\frac {1}{\delta }})}

رسوم متحركة لوكالة ناسا توضح تكوين التغصنات في بيئة انعدام الجاذبية.
تفرعات البيرولوسيت ( أكاسيد المنغنيز (IV) ) على مستوى طبقات الحجر الجيري من سولنهوفن ، ألمانيا. المقياس بالمليمتر.

في ظل ظروف التحكم بالانتشار هذه، يكون الشكل البلوري متعدد الأوجه غير مستقر، حيث تنبت منه نتوءات عند زواياه وحوافه حيث تكون درجة التشبع الفائق في أعلى مستوياتها. ومن الواضح أن رؤوس هذه النتوءات ستكون نقاط التشبع الفائق الأعلى. ويُعتقد عمومًا أن النتوء سيزداد طولًا (ويصبح أرق عند رأسه) حتى يُبطئ تأثير الطاقة الحرة السطحية في رفع الجهد الكيميائي نمو الرأس ويحافظ على قيمة ثابتة لسمك الرأس. [ 13 ]

في عملية زيادة سُمك الأطراف اللاحقة، ينبغي أن يكون هناك عدم استقرار مماثل في الشكل. ينبغي أن تبرز النتوءات أو "الانتفاخات" الصغيرة، وأن تتطور إلى فروع جانبية سريعة النمو. في مثل هذه الحالة غير المستقرة (أو شبه المستقرة)، ينبغي أن تكون درجات طفيفة من التباين كافية لتحديد اتجاهات التفرع والنمو المهمين. الجانب الأكثر جاذبية في هذه الحجة، بالطبع، هو أنها تُقدم السمات المورفولوجية الأساسية لنمو التغصنات .

انظر أيضاً

محاكاة

مراجع

  1. ماركوف، إيفان (2016). نمو البلورات للمبتدئين: أساسيات التكوين، ونمو البلورات، والنمو المتناحي (  الطبعة الثالثة). سنغافورة: وورلد ساينتيفيك. doi : 10.1142/10127 . ISBN 978-981-3143-85-2.
  2. بيمبينيلي، ألبرتو؛ فيلان، جاك (2010). فيزياء نمو البلورات . كامبريدج: مطبعة جامعة كامبريدج. الصفحات. https://www.cambridge.org/bg/academic/subjects/physics/condensed-matter-physics-nanoscience-and-mesoscopic-physics/physics-crystal-growth?format=PB . ISBN  978-0-511-62252-6.
  3. فرانك، إف سي (1949). "تأثير الانخلاعات على نمو البلورات". مناقشات جمعية فاراداي . 5 : 48. doi : 10.1039/DF9490500048 .
  4. نغوين، تاي؛ خان، عظيم؛ بروس، ليلى؛ فوربس، كلاريسا؛ أوليري، ريتشارد؛ برايس، كريس (2017). "تأثير الموجات فوق الصوتية على تبلور الباراسيتامول في وجود شوائب متشابهة بنيويًا" . كريستالات . 7 (10): 294. Bibcode : 2017Cryst...7..294N . doi : 10.3390/cryst7100294 .
  5. ^ فولمر، م.، “Kinetic der Phasenbildung”، T. Steinkopf، Dresden (1939)
  6. بيرتون، دبليو كيه؛ كابريرا، ن. (1949). "نمو البلورات وبنية السطح. الجزء الأول". مناقشات جمعية فاراداي . 5 : 33. doi : 10.1039/DF9490500033 .
  7. بيرتون، دبليو كيه؛ كابريرا، ن. (1949). "نمو البلورات وبنية السطح. الجزء الثاني". مناقشات جمعية فاراداي 5 : 40-48 . doi : 10.1039 /DF9490500040 .
  8. إي إم أريسلانوفا، إيه في ألفيموف، إس إيه تشيفيليخين، "نموذج لنمو أكسيد الألومنيوم المسامي في المرحلة الأولية من الأنودة" ، أنظمة النانو: الفيزياء، الكيمياء، الرياضيات، أكتوبر 2013، المجلد 4، العدد 5، ص 585
  9. بيرتون، دبليو كيه؛ كابريرا، إن؛ فرانك، إف سي (1951). "نمو البلورات وبنية التوازن لأسطحها". المعاملات الفلسفية للجمعية الملكية أ . 243 (866): 299. Bibcode : 1951RSPTA.243..299B . doi : 10.1098/rsta.1951.0006 . S2CID 119643095 .
  10. جاكسون، ك.أ. (1958) في نمو البلورات وكمالها ، دوريموس، ر.هـ.، روبرتس، ب.و. وترنبول، د. (محررون). وايلي، نيويورك.
  11. كابريرا، ن. (1959). "بنية أسطح البلورات". مناقشات جمعية فاراداي . 28 : 16. doi : 10.1039/DF9592800016 .
  12. جيبس، جيه دبليو (1874-1878) حول توازن المواد غير المتجانسة ، الأعمال الكاملة، لونغمانز، غرين وشركاه، نيويورك. ملف PDF مؤرشف بتاريخ 26-10-2012 على موقع Wayback Machine ، archive.org
  13. غوش، سوراديب؛ غوبتا، رافينا؛ غوش، سوبانكار (2018). "تأثير حاجز الطاقة الحرة على انتقال النمط في مورفولوجيا التجميع ثنائية الأبعاد المحدودة بالانتشار للنحاس المترسب كهربائياً" . هيليون . 4 ( 12) e01022. Bibcode : 2018Heliy...401022G . doi : 10.1016/j.heliyon.2018.e01022 . PMC 6290125. PMID 30582044 .
