صناديق مكبرات الصوت من MTX Audio (مزودة بأنابيب منفذ انعكاس في اللوحة الخلفية) والتي يمكنها استيعاب مكبرات صوت منخفضة التردد مقاس 15 بوصة ، ومكبرات صوت متوسطة المدى، ومكبرات صوت عالية التردد من نوع البوق و/أو الضغط. في هذه الصورة، تم تركيب مكبر صوت واحد فقط.
صندوق مزود بمكبرات صوت. 1 - مكبر صوت متوسط ​​المدى . 2 - مكبر صوت عالي التردد . 3 - مكبران صوت منخفض التردد . يوجد أسفل مكبر الصوت السفلي منفذ انعكاس الصوت الجهير .

صندوق مكبر الصوت هو عبارة عن هيكل (غالباً ما يكون مستطيلاً) تُركّب فيه وحدات مكبر الصوت (مثل مكبرات الصوت المنخفضة والعالية ) والمكونات الإلكترونية المرتبطة بها، كدوائر التوزيع ، وفي بعض الحالات، مضخمات الطاقة . تتنوع تصاميم صناديق مكبرات الصوت من صناديق بسيطة مصنوعة يدوياً من ألواح خشبية مضغوطة إلى صناديق معقدة للغاية وباهظة الثمن مصممة بواسطة الكمبيوتر لأنظمة الصوت عالية الدقة ، والتي تتضمن مواد مركبة، وحواجز داخلية، وأبواق، ومنافذ انعكاس صوت جهير ، وعزل صوتي. أما أحجامها، فتتراوح من صناديق صغيرة تُوضع على رف الكتب، مزودة بمكبرات صوت منخفضة مقاس 10 سم ومكبرات صوت عالية صغيرة، مصممة للاستماع إلى الموسيقى عبر نظام صوتي عالي الدقة في المنزل، إلى صناديق ضخمة وثقيلة لمكبرات الصوت الفرعية، مزودة بمكبرات صوت متعددة مقاس 46 سم أو حتى 53 سم، مصممة للاستخدام في أنظمة تعزيز الصوت في حفلات موسيقى الروك في الملاعب.

يتمثل الدور الأساسي للحاوية في منع الموجات الصوتية المتولدة من السطح الخلفي لغشاء مكبر الصوت المفتوح من التفاعل مع الموجات الصوتية المتولدة من مقدمة مكبر الصوت. ولأن الأصوات الأمامية والخلفية غير متوافقة في الطور، فإن أي تفاعل بينهما في حيز الاستماع يُحدث تشويهاً للإشارة الأصلية كما كان مُراداً لها أن تُعاد إنتاجها. ولذلك، لا يمكن استخدام مكبر الصوت دون تثبيته داخل حاجز صوتي من نوع ما، مثل صندوق مغلق، أو صندوق به تهوية، أو حاجز مفتوح، أو جدار أو سقف (حاجز لانهائي). [ 1 ] [ 2 ]

يلعب الغلاف دورًا هامًا في التحكم بالاهتزازات الناتجة عن هيكل مكبر الصوت وحركة الهواء داخله، بالإضافة إلى الحرارة المتولدة من ملفات صوت مكبر الصوت ومضخمات الصوت (خاصةً مكبرات الصوت المنخفضة التردد ومكبرات الصوت الفرعية). قد تتضمن القاعدة، التي تُعتبر أحيانًا جزءًا من الغلاف، أقدامًا مصممة خصيصًا لعزل مكبر الصوت عن الأرض. تتميز الأغلفة المصممة لأنظمة الصوت العامة وأنظمة تقوية الصوت ، وكذلك لعازفي الآلات الموسيقية الكهربائية (مثل خزائن مضخمات صوت الجهير )، بعدد من الميزات التي تُسهّل نقلها، مثل مقابض الحمل في الأعلى أو الجوانب، وواقيات الزوايا المعدنية أو البلاستيكية، وشبكات معدنية لحماية مكبرات الصوت. أما أغلفة مكبرات الصوت المصممة للاستخدام المنزلي أو في استوديوهات التسجيل، فلا تحتوي عادةً على مقابض أو واقيات زوايا، ولكنها مزودة بغطاء من القماش أو الشبكة لحماية مكبر الصوت المنخفض التردد ومكبر الصوت العالي التردد. هذه الشبكات عبارة عن شبكة معدنية أو قماشية تُستخدم لحماية مكبر الصوت من خلال تشكيل غطاء واقٍ فوق مخروط مكبر الصوت مع السماح للصوت بالمرور دون تشويه. [ 3 ]

تُستخدم صناديق مكبرات الصوت في المنازل ضمن أنظمة الاستريو، وأنظمة السينما المنزلية ، وأجهزة التلفاز ، ومكبرات الصوت المحمولة ، والعديد من الأجهزة الصوتية الأخرى. كما تُستخدم صناديق مكبرات الصوت الصغيرة في أنظمة الاستريو الخاصة بالسيارات . وتُعدّ صناديق مكبرات الصوت مكونات أساسية في عدد من التطبيقات التجارية، بما في ذلك أنظمة تضخيم الصوت ، وأنظمة الصوت في دور السينما، واستوديوهات التسجيل . أما الآلات الموسيقية الكهربائية التي اختُرعت في القرن العشرين، مثل الغيتار الكهربائي ، والباس الكهربائي، والسينثسيزر ، وغيرها، فتُضخّم باستخدام مضخمات صوت خاصة بالآلات الموسيقية وصناديق مكبرات الصوت (مثل صناديق مكبرات صوت الغيتار ).

تاريخ

في البداية، كانت مكبرات الصوت الراديوية تتكون من أبواق ، تُباع غالبًا بشكل منفصل عن الراديو نفسه (عادةً ما يكون صندوقًا خشبيًا صغيرًا يحتوي على الدوائر الإلكترونية للراديو، لذلك لم تكن تُوضع عادةً في غلاف). [ 4 ] عندما تم تقديم مكبرات الصوت ذات المخروط الورقي في منتصف عشرينيات القرن الماضي، بدأت صناديق الراديو تُصنع بحجم أكبر لتضمين كل من الإلكترونيات ومكبر الصوت. [ 5 ] صُنعت هذه الصناديق إلى حد كبير لأغراض المظهر، حيث يتم تثبيت مكبر الصوت ببساطة خلف فتحة دائرية في الصندوق. لوحظ أن الغلاف له تأثير قوي على استجابة مكبر الصوت للترددات المنخفضة. نظرًا لأن الجزء الخلفي من مكبر الصوت يشع الصوت خارج الطور من الأمام، فقد يحدث تداخل بناء وهدّام لمكبرات الصوت بدون أغلفة، ودون الترددات المتعلقة بأبعاد الحاجز في مكبرات الصوت ذات الحواجز المفتوحة . ينتج عن هذا فقدان في الترددات المنخفضة وتصفية مشطية ، أي قمم وانخفاضات في قوة الاستجابة بغض النظر عن الإشارة التي يُراد إعادة إنتاجها. والاستجابة الناتجة تُشبه مكبرَي صوت يُشغّلان نفس الإشارة ولكن على مسافات مختلفة من المستمع، وهو ما يُشبه إضافة نسخة متأخرة من الإشارة إلى نفسها، حيث يحدث تداخل بنّاء وهدّام.

مكبر صوت بوقي متعدد الخلايا من طراز لانسينغ الشهير يعود تاريخه إلى عام 1937

قبل خمسينيات القرن العشرين، لم يكن العديد من المصنّعين يغلّفون صناديق مكبرات الصوت بالكامل؛ بل كان الجزء الخلفي من الصندوق يُترك مفتوحًا في الغالب. وقد كان ذلك لعدة أسباب، أهمها إمكانية وضع الأجهزة الإلكترونية (التي كانت آنذاك أجهزة تعمل بالصمامات الإلكترونية) داخل الصندوق المفتوح وتبريدها عن طريق الحمل الحراري.

تم اختراع معظم أنواع الصناديق التي تمت مناقشتها في هذه المقالة إما لعزل الصوت الخارج عن الطور من جانب واحد من مكبر الصوت أو لتعديله بحيث يمكن استخدامه لتعزيز الصوت الناتج من الجانب الآخر.

خلفية

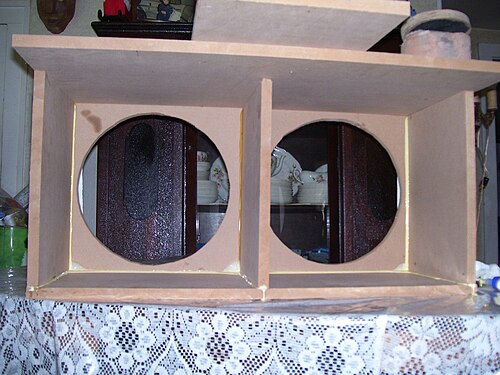

الألواح الليفية متوسطة الكثافة هي مادة شائعة تُصنع منها صناديق مكبرات الصوت.

من بعض النواحي، يُعدّ التثبيت الأمثل لمكبر صوت منخفض التردد عبارة عن لوحة مسطحة صلبة ذات حجم لانهائي ومساحة لا نهائية خلفها. هذا من شأنه أن يمنع تمامًا تداخل الموجات الصوتية الخلفية (أي إلغاء الترددات بواسطة مرشح الترددات المشطية ) مع الموجات الصوتية الأمامية. يُعتبر مكبر الصوت ذو الحاجز المفتوح تقريبًا لهذا التصميم، حيث يُثبّت مكبر الصوت على لوحة بأبعاد تُقارب أطول طول موجي يُراد إعادة إنتاجه. في كلتا الحالتين، يحتاج مكبر الصوت إلى نظام تعليق صلب نسبيًا لتوفير قوة الاستعادة، والتي كان من الممكن توفيرها عند الترددات المنخفضة بواسطة صندوق أصغر مغلق أو مزود بفتحة تهوية، لذا فإن عددًا قليلًا من مكبرات الصوت مناسب لهذا النوع من التثبيت.

يبدو الصوتان الصادران من مكبر الصوت، أحدهما للأمام والآخر للخلف، غير متزامنين في الطور، لأنهما ينبعثان من حركة متعاكسة للحجاب الحاجز، ولأنهما يسلكان مسارين مختلفين قبل أن يلتقيا عند موضع المستمع. ويُظهر مكبر الصوت المثبت على حاجز محدود ظاهرة فيزيائية تُعرف بالتداخل ، والتي قد تؤدي إلى توهين ملحوظ للصوت يعتمد على التردد. وتكون هذه الظاهرة واضحة بشكل خاص عند الترددات المنخفضة، حيث تكون الأطوال الموجية كبيرة بما يكفي ليؤثر التداخل على منطقة الاستماع بأكملها.

نظرًا لأن الحواجز اللانهائية غير عملية، ولأن الحواجز المحدودة تميل إلى إظهار استجابة ضعيفة عندما تقترب الأطوال الموجية من أبعاد الحاجز (أي عند الترددات المنخفضة)، فإن معظم صناديق مكبرات الصوت تستخدم نوعًا من الهياكل (عادةً ما تكون صندوقًا) لاحتواء طاقة الصوت غير المتوافقة في الطور. يُصنع الصندوق عادةً من الخشب، أو الخشب المركب، أو البلاستيك مؤخرًا، لسهولة تصنيعه ومظهره. كما استُخدمت مواد أخرى مثل الحجر والخرسانة والجص، وحتى هياكل المباني.

قد يكون للهياكل تأثيرات تتجاوز الغرض المقصود، ومن بين المشاكل المحتملة: رنين الألواح ، وانحراف الصوت من حواف الهيكل [ 6 ] [ 7 ] ، وطاقة الموجات المستقرة الناتجة عن أنماط الانعكاس/التقوية الداخلية. يمكن الحد من الرنين المزعج بزيادة كتلة الهيكل أو صلابته، أو بزيادة تخميد جدران الهيكل أو تركيبات معالجة الجدران/الأسطح، أو بإضافة دعامات متقاطعة صلبة ، أو بإضافة امتصاص داخلي. في بعض التصاميم، قلل وارفيديل من رنين الألواح باستخدام هيكلين خشبيين (أحدهما داخل الآخر) مع ملء الفراغ بينهما بالرمل . حتى أن بعض الهواة صمموا مكبرات صوت مصنوعة من الخرسانة والجرانيت [ 8 ] ومواد أخرى غريبة لأسباب مماثلة.

يمكن التخفيف من العديد من مشاكل الانعراج، التي تحدث فوق الترددات المنخفضة، من خلال شكل الصندوق، مثل تجنب الزوايا الحادة في واجهته. وقد أجرى هاري ف . أولسون دراسة شاملة لتأثير تصميم الصندوق على نمط توزيع الصوت وخصائص استجابة التردد العامة لمكبرات الصوت. [ 6 ] [ 7 ] شملت هذه الدراسة عددًا كبيرًا من أشكال الصناديق المختلفة، وأظهرت أن الحواجز المنحنية لمكبرات الصوت تقلل من بعض انحرافات الاستجابة الناتجة عن انعراج الموجات الصوتية. لاحقًا، اكتُشف أن وضع مكبر الصوت بعناية على حاجز ذي حواف حادة يمكن أن يقلل من مشاكل الاستجابة الناتجة عن الانعراج.

أحيانًا، يمكن معالجة الاختلافات في استجابة الطور عند الترددات المشتركة بين مكبرات الصوت المختلفة عن طريق تعديل الموقع الرأسي لمكبرات الصوت الأصغر (عادةً للخلف)، أو عن طريق إمالة أو تحريك الحاجز الأمامي، بحيث تكون جبهة الموجة من جميع مكبرات الصوت متماسكة عند ترددات التقاطع وحولها في مجال الصوت الطبيعي للسماعة. ويحدد المركز الصوتي لمكبر الصوت مقدار الإزاحة الخلفية اللازمة لمزامنة توقيت مكبرات الصوت.

الأنواع

مكبر صوت صغير يُوضع على رف الكتب، من طراز LS3/5A ، مع إزالة غطاء الشبكة الواقية.

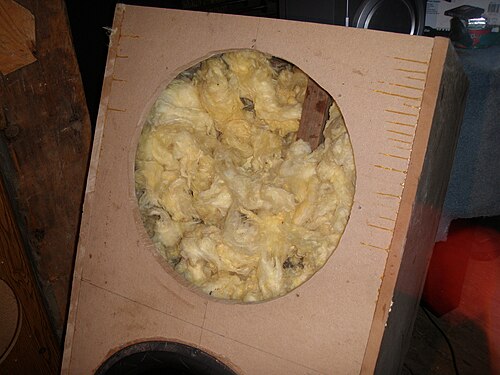

صندوق محشو بعازل من الألياف الزجاجية لزيادة الحجم الفعال للصندوق

يمكن نمذجة الصناديق المستخدمة لمكبرات الصوت (ووفر) ومكبرات الصوت الفرعية (ساب ووفر) بشكل مناسب في نطاق الترددات المنخفضة باستخدام علم الصوتيات ونماذج المكونات المجمعة . [ 9 ] وقد استُخدمت نظرية المرشحات الكهربائية بنجاح كبير لبعض أنواع الصناديق. ولأغراض هذا النوع من التحليل، يجب تصنيف كل صندوق وفقًا لتصميم طوبولوجي محدد. ويتعين على المصمم تحقيق التوازن بين امتداد الترددات المنخفضة، والاستجابة الترددية الخطية، والكفاءة، والتشويه، والجهارة، وحجم الصندوق، مع معالجة المشكلات التي تقع في نطاق الترددات الأعلى المسموعة، مثل حيود الصوت من حواف الصندوق، [ 6 ] وتأثير حافة الحاجز عندما تقترب الأطوال الموجية من أبعاد الصندوق، ونقاط التقاطع، ومزج مكبرات الصوت.

حاويات مغلقة (مختومة)

صندوق مكبر صوت مغلق

تحدد كتلة محرك مكبر الصوت المتحركة ومرونته ( ارتخاء أو صلابة التعليق) تردد رنين المحرك ( Fs ). وبالتزامن مع خصائص التخميد للنظام (الميكانيكية والكهربائية)، تؤثر جميع هذه العوامل على استجابة الترددات المنخفضة لأنظمة الصناديق المغلقة. وقد دُرست استجابة أنظمة مكبرات الصوت ذات الصناديق المغلقة على نطاق واسع من قِبل سمول [ 10 ] [ 11 ] وبنسون [ 12 ] ، وغيرهما الكثير. ينخفض ​​خرج الصوت عن تردد رنين النظام ( Fc ) ، والذي يُعرف بتردد ذروة المعاوقة. في مكبر الصوت ذي الصندوق المغلق، يعمل الهواء داخل الصندوق كنابض، فيعيد المخروط إلى وضع الصفر في غياب الإشارة. ويمكن تحقيق زيادة ملحوظة في الحجم الفعال لمكبر الصوت ذي الصندوق المغلق عن طريق ملئه بمادة ليفية، عادةً ما تكون من الألياف الزجاجية أو ألياف الأسيتات المُلصقة (BAF) أو الصوف ذي الألياف الطويلة. قد تصل الزيادة الفعّالة في الحجم إلى 40%، ويعود ذلك أساسًا إلى انخفاض سرعة انتشار الصوت عبر مادة الحشو مقارنةً بالهواء. [ 13 ] يجب أن يحتوي الغلاف أو المحرك على تسريب صغير حتى يتساوى الضغط الداخلي والخارجي بمرور الوقت، للتعويض عن التغيرات في الضغط الجوي أو الارتفاع؛ وعادةً ما تكون طبيعة المخاريط الورقية المسامية، أو الغلاف غير المحكم الإغلاق تمامًا، كافية لتوفير هذا التوازن البطيء للضغط.

حاجز لا نهائي

يتمثل أحد أشكال تصميم الحاجز المفتوح في تركيب مكبر الصوت داخل صندوق مغلق كبير جدًا، مما يقلل من قوة استعادة الهواء للمخروط. هذا يقلل من تغير تردد الرنين الناتج عن الصندوق. وقد قام بنسون بتحليل استجابة الترددات المنخفضة لأنظمة مكبرات الصوت ذات الحاجز اللانهائي بشكل موسع. [ 12 ] وقد استُخدمت في بعض صناديق الحاجز اللانهائي غرف مجاورة، أو أقبية، أو خزائن، أو علّيات. وهذا شائع في تركيبات مكبرات الصوت الدوارة المتطورة ، حيث إنها مصممة للعمل بترددات أقل من 20  هرتز وإزاحة كميات كبيرة من الهواء. ويُستخدم مصطلح "الحاجز اللانهائي" ( IB ) أيضًا كمصطلح عام للصناديق المغلقة مهما كان حجمها، وذلك لقدرة الصندوق المغلق على منع أي تداخل بين الإشعاع الأمامي والخلفي لمكبر الصوت عند الترددات المنخفضة.

من الناحية النظرية، الحاجز اللانهائي هو حاجز مسطح يمتد إلى ما لا نهاية، ويُعرف أيضًا باللوحة اللانهائية . لا يمكن بناء حاجز لانهائي حقيقي، ولكن يمكن اعتبار حاجز كبير جدًا، كجدار غرفة، مكافئًا عمليًا له. يتميز مكبر الصوت ذو الحاجز اللانهائي الحقيقي بحجم لانهائي (نصف فضاء) على كل جانب من جوانب الحاجز، ولا يحتوي على أي فاصل بين مستويات الحاجز. مع ذلك، يمكن تطبيق مصطلح " مكبر صوت ذو حاجز لانهائي" على أي مكبر صوت يتصرف (أو يقترب من ذلك) في جميع النواحي كما لو كانت وحدة التشغيل مثبتة في حاجز لانهائي حقيقي. غالبًا ما يُستخدم هذا المصطلح، وبشكل خاطئ، لوصف الصناديق المغلقة التي لا يمكنها إظهار سلوك الحاجز اللانهائي إلا إذا كان حجمها الداخلي أكبر بكثير من حجم وحدة التشغيل (Vas Thiele/Small) ، وكانت أبعاد الحاجز الأمامي، في الوضع الأمثل، عدة أطوال موجية من أدنى تردد خرج. من المهم التمييز بين بنية الحواجز اللانهائية الحقيقية وما يُسمى بحواجز لانهائية أو أغلفة IB التي قد لا تستوفي معايير الحواجز اللانهائية الحقيقية. يكتسب هذا التمييز أهميةً عند تفسير استخدام المصطلح في الكتب الدراسية (انظر بيرانيك (1954، ص 118) [ 14 ] وواتكينسون (2004) [ 15 ] ).

التعليق الصوتي

التعليق الصوتي أو التعليق الهوائي هو نوع من أنواع الصناديق المغلقة، يستخدم حجم صندوق يستغل خاصية الزنبرك الهوائي شبه الخطي، مما ينتج عنه  نقطة قطع منخفضة التردد تبلغ -3 ديسيبل عند 30-40  هرتز من صندوق لا يتجاوز حجمه قدمًا مكعبًا واحدًا إلى قدمين مكعبين تقريبًا. [ 16 ] يعتمد نظام التعليق الزنبركي، الذي يعيد المخروط إلى وضعه الطبيعي، على مزيج من نظام تعليق مرن للغاية (لين) لمكبر الصوت والهواء الموجود داخل الصندوق. عند الترددات الأقل من تردد رنين النظام، يكون ضغط الهواء الناتج عن حركة المخروط هو القوة المهيمنة. طُوّرت هذه التقنية على يد إدغار فيلتشور عام 1954، واستُخدمت في سلسلة مكبرات الصوت المكتبية الناجحة للغاية من شركة Acoustic Research في الستينيات والسبعينيات. يستفيد مبدأ التعليق الصوتي من هذا الزنبرك الخطي نسبيًا، وتُعدّ خطية التعليق المحسّنة لهذا النوع من الأنظمة ميزةً قيّمة. بالنسبة لمحرك صوتي محدد، سيكون صندوق التعليق الصوتي الأمثل أصغر من صندوق انعكاس الصوت الجهير، لكن صندوق انعكاس الصوت الجهير سيكون له  نقطة -3 ديسيبل أقل. تظل حساسية الجهد فوق تردد الضبط دالةً للمحرك الصوتي، وليس لتصميم الصندوق.

التحميل متساوي الضغط

مكبر صوت متساوي الضغط في ترتيب مخروطي-مغناطيسي (متوافق الطور). تُظهر الصورة أعلاه صندوقًا مغلقًا؛ ويمكن أيضًا استخدام نظام متساوي الضغط في الصناديق ذات الفتحات.

طُرح تصميم مكبرات الصوت متساوية الضغط لأول مرة من قِبل هاري ف. أولسون في أوائل الخمسينيات، ويشير إلى أنظمة تعمل فيها مكبرات صوت جهير (مكبرات صوت منخفضة التردد) متطابقة أو أكثر في وقت واحد، مع وجود حيز هوائي مشترك مُغلق مُلاصق لأحد جانبي كل غشاء. في التطبيقات العملية، تُستخدم هذه الأنظمة غالبًا لتحسين استجابة الترددات المنخفضة دون زيادة حجم الصندوق، وإن كان ذلك على حساب التكلفة والوزن. يتم توصيل مكبري صوت متطابقين ليعملا معًا كوحدة واحدة: حيث يتم تركيب أحدهما خلف الآخر في غلاف لتشكيل حجرة هوائية بينهما. عادةً ما يُختار حجم هذه الحجرة متساوية الضغط صغيرًا نسبيًا لأسباب تتعلق بالراحة. يُظهر مكبرا الصوت اللذان يعملان معًا نفس سلوك مكبر صوت واحد في صندوق ضعف حجمه.

حاويات مزودة بفتحات تهوية (أو عاكسة)

انعكاس الصوت الجهير

صندوق انعكاس الصوت الجهير
مكبرات صوت ستيريو متعددة الاتجاهات من نوع RCA، مثبتة على رف، بنظام انعكاس الصوت الجهير

تُعرف هذه الصناديق أيضًا باسم أنظمة التهوية (أو المنافذ)، وتتميز بوجود فتحة تهوية في هيكلها، وأنبوب منفذ مُثبّت بها لتحسين إخراج الترددات المنخفضة، وزيادة الكفاءة، أو تقليل حجم الصندوق. تُستخدم تصميمات انعكاس الصوت الجهير في مكبرات الصوت المنزلية (بما في ذلك صناديق مكبرات الصوت منخفضة إلى متوسطة السعر، وصناديق مكبرات الصوت عالية الدقة باهظة الثمن )، وصناديق مكبرات صوت مضخمات الصوت الجهير، وصناديق مكبرات صوت لوحات المفاتيح ، وصناديق مضخمات الصوت الفرعية ، وصناديق مكبرات صوت أنظمة الصوت العامة . تستخدم الصناديق ذات التهوية أو المنافذ فتحات في الهيكل لتحويل ونقل طاقة الترددات المنخفضة من الجزء الخلفي لمكبر الصوت إلى المستمع. وهي تستغل رنين هيلمهولتز بشكل مدروس وناجح . وكما هو الحال مع الصناديق المغلقة، قد تكون هذه الصناديق فارغة، أو مُبطّنة، أو مملوءة، أو (نادرًا) محشوة بمواد مُخمّدة. يعتمد تردد ضبط المنفذ على مساحة المقطع العرضي للمنفذ وطوله. يُعدّ هذا النوع من الصناديق شائعًا جدًا، ويُوفّر مستوى ضغط صوتي أعلى بالقرب من تردد الضبط مقارنةً بصندوق مغلق بنفس الحجم، على الرغم من أنه يُنتج في الواقع صوتًا أقلّ في الترددات المنخفضة عند ترددات أقل بكثير من تردد القطع، نظرًا لأنّ انخفاض الاستجابة يكون أكثر حدة (24 ديسيبل/أوكتاف مقابل 12 ديسيبل/أوكتاف للصندوق المغلق). وقد كان مالكولم هيل رائدًا في استخدام هذه التصاميم في سياق الفعاليات الحية في أوائل سبعينيات القرن الماضي. [ 17 ]

يُستخدم تصميم أنظمة التهوية باستخدام النمذجة الحاسوبية منذ حوالي عام ١٩٨٥. وقد اعتمد هذا التصميم بشكل كبير على النظرية التي طورها باحثون مثل ثيل [ ١٨ ] [ ١٩ ] [ ٢٠ ] ، وبنسون [ ٢١ ] [ ٢٢ ]، وسمول [ ٢٣ ] [ ٢٤ ] [ ٢٥ ] [ ٢٦ ] ، وكيل [ ٢٧ ]، الذين طبقوا بشكل منهجي نظرية المرشحات الكهربائية على السلوك الصوتي لمكبرات الصوت داخل الصناديق. وقد اشتهر ثيل وسمول بشكل خاص بفضل أعمالهما. وبينما كانت مكبرات الصوت المزودة بفتحات تهوية تُصنع لسنوات عديدة قبل ظهور النمذجة الحاسوبية، إلا أن تحقيق الأداء الأمثل كان يمثل تحديًا، نظرًا لكونه مجموعًا معقدًا لخصائص كل من وحدة التشغيل والصندوق وفتحة التهوية، وذلك بسبب عدم فهم كامل للتفاعلات المختلفة بين هذه العناصر. وتتأثر هذه الصناديق بشكل كبير بالتغيرات الطفيفة في خصائص وحدة التشغيل، وتتطلب عناية خاصة في مراقبة الجودة لضمان أداء موحد خلال عملية الإنتاج. تُستخدم منافذ الصوت الجهير على نطاق واسع في مكبرات الصوت الفرعية لأنظمة الصوت العامة وأنظمة تعزيز الصوت ، وفي خزائن مكبرات الصوت الجهير وفي خزائن مكبرات الصوت الخاصة بمكبرات الصوت الخاصة بلوحات المفاتيح .

مشع سلبي

حاوية مشعاع سلبية

تستخدم السماعة ذات المشع السلبي محركًا سلبيًا ثانيًا، أو ما يُعرف بالطنين، لإنتاج امتداد مماثل للترددات المنخفضة، أو زيادة في الكفاءة، أو تقليل في حجم الصندوق، على غرار الصناديق المزودة بفتحات تهوية. وقد نشر كل من سمول [ 28 ] [ 29 ] وهورلبورت [ 30 ] نتائج أبحاثهما حول تحليل وتصميم أنظمة السماعات ذات المشع السلبي. وقد وُجد أن مبدأ المشع السلبي مفيد بشكل خاص في الأنظمة المدمجة حيث يصعب أو يستحيل تحقيق فتحات التهوية، ولكنه قابل للتطبيق أيضًا بنجاح على الأنظمة الأكبر حجمًا. لا يتم توصيل المحرك السلبي بمضخم صوت؛ بل يتحرك استجابةً لتغيرات ضغط الصندوق. من الناحية النظرية، تُعد هذه التصاميم من أنواع مكبرات الصوت ذات انعكاس الصوت الجهير، ولكن مع ميزة تجنب وجود منفذ أو أنبوب صغير نسبيًا يمر عبره الهواء، والذي قد يكون مزعجًا في بعض الأحيان. عادةً ما تتم تعديلات الضبط للمشع السلبي بسرعة أكبر من تصميم انعكاس الصوت الجهير، حيث يمكن أن تكون هذه التصحيحات بسيطة مثل تعديل كتلة الطنين. تتمثل العيوب في أن المبرد السلبي يتطلب بناء دقيق مثل السائق، مما يزيد التكاليف، وقد يكون له قيود على الحركة.

مركب أو ممر

حاوية تمرير النطاق المركبة، أو من الدرجة الرابعة

يمكن محاكاة مرشح تمرير النطاق الكهربائي من الرتبة الرابعة بصندوق ذي فتحات تهوية، حيث يُحصر الإشعاع الصادر من السطح الخلفي لمخروط مكبر الصوت داخل صندوق مغلق، بينما يُوجّه الإشعاع الصادر من السطح الأمامي للمخروط إلى حجرة ذات منفذ. يؤدي هذا إلى تعديل رنين مكبر الصوت. في أبسط صوره، يتكون الصندوق المركب من حجرتين. يفصل بين الحجرتين جدار يحتوي على مكبر الصوت؛ وعادةً ما تكون إحدى الحجرتين فقط مزودة بمنفذ.

إذا احتوى الصندوق على منفذين جانبيين لمكبر الصوت المنخفض التردد، فإنه يُنتج استجابة تمرير نطاق من الدرجة السادسة. يُعد تصميم هذه الصناديق أكثر صعوبة، كما أنها حساسة للغاية لخصائص مكبر الصوت. وكما هو الحال في صناديق الانعكاس الأخرى، يمكن استبدال المنافذ بمشعات سلبية عند الرغبة. يُعد صندوق تمرير النطاق من الدرجة الثامنة نوعًا آخر يتميز بنطاق تردد ضيق. يُستخدم هذا النوع غالبًا لتحقيق مستويات ضغط صوت عالية ، حيث يُستخدم فيه نغمة جهير بتردد محدد، بدلًا من أي نغمة موسيقية. يُعد بناؤه معقدًا، ويتطلب دقة متناهية لضمان الأداء الأمثل. [ 31 ]

أغلفة غير دورية

يقع هذا التصميم بين تصميمات التعليق الصوتي وتصميمات انعكاس الصوت الجهير. يمكن اعتباره إما صندوقًا مغلقًا به تسريب أو صندوقًا مزودًا بفتحة تهوية مع قدر كبير من التخميد. من خلال إنشاء فتحة تهوية، ثم سدها بدقة باستخدام حشوة من الألياف المضغوطة بإحكام، يُمكن ضبط التخميد في الفتحة حسب الرغبة. والنتيجة هي التحكم في سلوك الرنين للنظام، مما يُحسّن من استجابة الترددات المنخفضة، وفقًا لبعض المصممين. كانت شركة Dynaco منتجًا رئيسيًا لهذه الصناديق لسنوات عديدة، مستخدمةً تصميمات طورتها شركة إسكندنافية متخصصة في صناعة مكبرات الصوت. لا يزال هذا التصميم غير شائع بين التصميمات التجارية المتوفرة حاليًا. قد يعود السبب في ذلك إلى أن إضافة مواد التخميد طريقة غير فعالة لزيادة التخميد؛ إذ يُمكن تحقيق نفس النتيجة ببساطة عن طريق اختيار مكبر صوت بالمعايير المناسبة وضبط الصندوق وفتحة التهوية بدقة للحصول على الاستجابة المطلوبة.

استُخدمت تقنية مشابهة في أنظمة الصوت المُعدّلة للسيارات ، وتُعرف باسم الغشاء غير الدوري (AP). تُوضع طبقة مقاومة أمام أو خلف مُشغّل مكبر الصوت مباشرةً (عادةً ما يُثبّت على الرف الخلفي للسيارة لاستخدام صندوق الأمتعة كحاوية صوتية). يُحكم إغلاق مُشغّل مكبر الصوت على الطبقة المقاومة بحيث يمرّ الصوت في اتجاه واحد عبرها. يزيد هذا من التخميد الميكانيكي، ويُعدّ الانخفاض الناتج في قيمة المعاوقة عند الرنين التأثير المرغوب عمومًا، على الرغم من عدم وجود فائدة ملموسة أو موضوعية لذلك. مرة أخرى، تُقلّل هذه التقنية من الكفاءة، ويمكن تحقيق النتيجة نفسها باختيار مُشغّل ذي عامل جودة (Q) أقل ، أو حتى عبر مُعادلة إلكترونية . يُعزّز مُورّدو أغشية AP هذا الأمر؛ إذ غالبًا ما تُباع مع مُعالج إلكتروني، يقوم، عبر المُعادلة، باستعادة صوت الجهير المفقود بسبب التخميد الميكانيكي. إن تأثير المعادلة يكون معاكساً لتأثير غشاء AP، مما يؤدي إلى فقدان التخميد واستجابة فعالة مماثلة لتلك الخاصة بمكبر الصوت بدون الغشاء غير الدوري والمعالج الإلكتروني.

حاويات ثنائية القطب

مكبرات الصوت ثنائية القطب ونمط إشعاعها

صندوق ثنائي القطب، في أبسط صوره، عبارة عن مكبر صوت مثبت على لوحة مسطحة، على غرار تصاميم الصناديق القديمة ذات الظهر المفتوح. تُطوى حواف اللوحة أحيانًا للخلف لتقليل حجمها الظاهري، مما يُشكل ما يشبه الصندوق المفتوح من الخلف. يُعد المقطع العرضي المستطيل أكثر شيوعًا من المنحني، نظرًا لسهولة تصنيعه مطويًا مقارنةً بالمقطع الدائري. تُختار أبعاد اللوحة عادةً للحصول على استجابة ترددية منخفضة محددة، حيث تُعطي الأبعاد الأكبر ترددًا أقل قبل أن تتداخل الموجات الأمامية والخلفية. يتميز صندوق ثنائي القطب بنمط إشعاع على شكل الرقم ثمانية ، مما يعني انخفاض ضغط الصوت، أو شدته، على الجانبين مقارنةً بالجهة الأمامية والخلفية. يُعد هذا مفيدًا إذا أمكن استخدامه لمنع تفاوت شدة الصوت بين المناطق.

أغطية أبواق

مخطط مكبر الصوت ذي البوق

مكبر الصوت ذو البوق هو نظام مكبر صوت يستخدم بوقًا لمطابقة مخروط مكبر الصوت مع الهواء. لا يُضخّم هيكل البوق الصوت بحد ذاته، بل يُحسّن اقتران مكبر الصوت بالهواء. تعمل الأبواق المصممة جيدًا على زيادة نقل الطاقة الكهربائية من ملف الصوت إلى الهواء، مما يُعطي مكبر الصوت كفاءة أعلى. تُساعد الأبواق في التحكم في تشتت الصوت عند الترددات العالية، وهو أمر مفيد في بعض التطبيقات مثل تضخيم الصوت. النظرية الرياضية لاقتران البوق متطورة ومفهومة جيدًا، على الرغم من أن تطبيقها قد يكون صعبًا في بعض الأحيان. تتميز الأبواق المصممة جيدًا للترددات العالية بصغر حجمها (  بضعة سنتيمترات أو بوصات في المتوسط ​​عند الترددات التي تزيد عن 2000 هرتز). أما مكبرات الصوت المخصصة للترددات المتوسطة (من 200 إلى 2000  هرتز تقريبًا) فهي أكبر حجمًا بكثير، ربما من 30 إلى 60  سم (قدم أو قدمين)، بينما مكبرات الصوت المخصصة للترددات المنخفضة (أقل من 200  هرتز) فهي كبيرة جدًا، بضعة أمتار (عشرات الأقدام). في خمسينيات القرن الماضي، قام بعض هواة الصوت عالي الدقة ببناء مكبرات صوت كاملة الحجم، حيث تم دمج هياكلها في جدران المنازل أو أقبية المنازل. مع ظهور أنظمة الصوت المجسم (مكبران) والصوت المحيطي (أربعة مكبرات أو أكثر)، أصبحت مكبرات الصوت البسيطة غير عملية. وقد أنتجت شركات تصنيع مكبرات الصوت مكبرات صوت مطوية للترددات المنخفضة أصغر حجمًا بكثير (مثل Altec Lansing وJBL وKlipsch وLowther وTannoy) وتناسب الغرف العملية. هذه حلول وسط بالضرورة، ونظرًا لتعقيدها الفيزيائي، فهي باهظة الثمن.

بوق متعدد المداخل

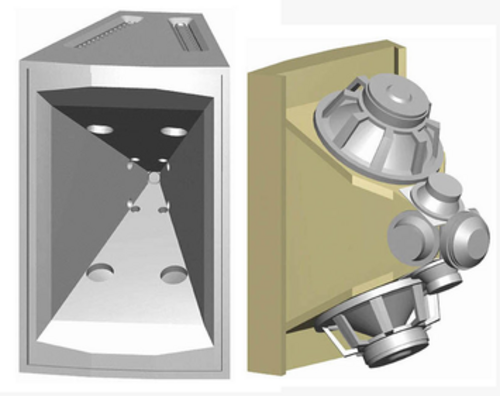

بوق متعدد المداخل

يُعدّ مكبر الصوت متعدد المداخل (المعروف أيضًا بالعلامات التجارية CoEntrant و Unity و Synergy horn ) تصميمًا متعدد المنافذ؛ إذ يستخدم عدة وحدات تشغيل مختلفة مثبتة على البوق على مسافات متدرجة من قمته، حيث توضع وحدة التشغيل عالية التردد. وبحسب طريقة التنفيذ، يُحسّن هذا التصميم استجابة الترددات العابرة ، حيث تتزامن جميع وحدات التشغيل في الطور والزمن وتخرج من نفس فتحة البوق. كما يُتيح نمط إشعاع أكثر تجانسًا عبر نطاق التردد. [ 32 ] ويُسهّل هذا النمط المتجانس ترتيب عدة صناديق صوتية بسلاسة. [ 33 ]

نقر البوق

يتم توصيل جانبي مكبر الصوت عالي القدرة ذي المدى الطويل في صندوق مكبر صوت ذي منفذين بالبوق نفسه، أحدهما طويل والآخر قصير. يتحد هذان المساران في نفس الطور عند فتحة البوق ضمن نطاق التردد المطلوب. يُعد هذا التصميم فعالاً بشكل خاص عند ترددات مضخم الصوت الفرعي، ويُتيح تقليل حجم الصندوق مع زيادة مستوى الصوت. [ 33 ]

خط نقل الطاقة

غلاف خط النقل

يتميز صندوق مكبر الصوت المثالي ذو خط النقل بخط طويل جدًا، محشو بمادة ماصة للصوت بحيث يتم امتصاص جميع الإشعاعات الخلفية الصادرة من مكبر الصوت بالكامل، وصولًا إلى أدنى الترددات. نظريًا، يمكن إغلاق أو فتح فتحة التهوية في الطرف البعيد دون أي فرق في الأداء. تُعد كثافة المادة المستخدمة في الحشو أمرًا بالغ الأهمية، حيث أن الحشو الزائد يُسبب انعكاسات بسبب الضغط الخلفي، بينما يسمح الحشو غير الكافي بمرور الصوت إلى فتحة التهوية. غالبًا ما يكون الحشو مصنوعًا من مواد وكثافات مختلفة، وتتغير كثافته كلما ابتعدنا عن الجزء الخلفي من غشاء مكبر الصوت.

نتيجةً لما سبق، فإن مكبرات الصوت العملية ذات خطوط النقل ليست خطوط نقل حقيقية، إذ يوجد عادةً خرج من فتحة التهوية عند أدنى الترددات. يمكن اعتبارها موجهًا موجيًا يُغيّر هيكله طور خرج مكبر الصوت الخلفي بمقدار 90 درجة على الأقل ، مما يُعزز الترددات القريبة من تردد الرنين الحر لمكبر الصوت ( f<sub> s</sub>) . تميل خطوط النقل إلى أن تكون أكبر حجمًا من الصناديق المزودة بفتحات تهوية ذات الأداء المماثل تقريبًا، نظرًا لحجم وطول الموجه المطلوب (عادةً ما يكون ربع أطول طول موجي مطلوب).

يُوصَف هذا التصميم غالبًا بأنه غير رنان، وبعض التصاميم محشوة بكمية كبيرة من المواد الماصة للصوت لدرجة أن مخرج الخط يكون ضعيفًا للغاية. لكن الرنين المتأصل (عادةً عند ربع الطول الموجي) هو ما يُحسِّن استجابة الترددات المنخفضة في هذا النوع من الصناديق، وإن كان ذلك باستخدام كمية أقل من المواد الماصة. من بين الأمثلة الأولى على هذا النهج في تصميم الصناديق، المشاريع التي نشرها بيلي في مجلة Wireless World [ 34 ] في أوائل سبعينيات القرن الماضي، والتصاميم التجارية لشركة IMF Electronics التي أُغلقت لاحقًا ، والتي لاقت استحسانًا نقديًا واسعًا في نفس الفترة تقريبًا.

يستخدم أحد أشكال غلاف خط النقل أنبوبًا مخروطيًا، حيث تكون مساحة فتحته (الطرف/المنفذ) أصغر من مساحة عنقه. ويمكن لفّ هذا الأنبوب المخروطي في أغلفة مكبرات الصوت ذات الترددات المنخفضة لتقليل أبعاد نظام السماعات، مما ينتج عنه مظهر يشبه الصدفة. وتستخدم شركة Bose تقنية مماثلة حاصلة على براءة اختراع في أنظمة الموسيقى Wave وAcoustic Waveguide. [ 35 ]

لقد ساعدت عمليات المحاكاة العددية التي أجراها أوغسبورغر [ 36 ] وكينغ [ 37 ] في تحسين النظرية والتصميم العملي لهذه الأنظمة.

غلاف ربع موجة

الرنان ربع الموجة هو خط نقل مضبوط لتشكيل موجة ربعية ثابتة بتردد أقل قليلاً من تردد رنين المحرك Fs . عند تصميمه بشكل صحيح، يقوم منفذ ذو قطر أصغر بكثير من الأنبوب الرئيسي الموجود في نهايته بإنتاج الإشعاع العكسي للمحرك بطور متزامن مع محرك السماعة نفسه، مما يُعزز بشكل كبير من استجابة الترددات المنخفضة. تميل هذه التصاميم إلى أن تكون أقل بروزًا في بعض ترددات الجهير مقارنةً بتصاميم انعكاس الجهير الأكثر شيوعًا، ويدّعي مُستخدمو هذه التصاميم ميزة في وضوح الجهير مع توافق أفضل بين الترددات الأساسية والنغمات التوافقية. [ 38 ] يعتبر بعض مصممي مكبرات الصوت، مثل مارتن جيه. كينج وبيورن يوهانسن، مصطلح " حاوية ربع الموجة" أكثر ملاءمة لمعظم خطوط النقل، حيث أن أطوال الموجات الربعية تُنتج، صوتيًا، موجات ثابتة داخل الحاوية تُستخدم لإنتاج استجابة الجهير المنبعثة من المنفذ. يمكن اعتبار هذه التصاميم تصميم خط نقل محمل بالكتلة أو تصميم انعكاس صوتي جهير، بالإضافة إلى حاوية ربع موجة. [ 39 ] شهدت رنانات ربع الموجة انتعاشًا في التطبيقات التجارية مع ظهور محركات النيوديميوم التي تُمكّن هذا التصميم من إنتاج امتدادات جهير منخفضة نسبيًا داخل حاوية مكبر صوت صغيرة نسبيًا. [ 38 ]

أنبوب ربع موجة مدبب

يُعدّ أنبوب الموجة الربعية المخروطي (TQWP) مثالًا على دمج تأثيرات خط النقل والبوق. ويحظى هذا الأنبوب بتقدير كبير من قِبل بعض مصممي مكبرات الصوت. تقوم فكرته على أن الصوت المنبعث من الجزء الخلفي لمكبر الصوت ينعكس تدريجيًا ويُمتص على طول الأنبوب المخروطي، مما يمنع بشكل شبه كامل إعادة إرسال الصوت المنعكس داخليًا عبر مخروط مكبر الصوت. يعمل الجزء السفلي من الأنبوب كبوق، بينما يمكن تصور الجزء العلوي كغرفة ضغط ممتدة. كما يمكن اعتبار الأنبوب بأكمله خط نقل مخروطي معكوس. (يتميز خط النقل المخروطي التقليدي، والذي يُشار إليه أحيانًا بشكل مُربك باسم TQWP، بمساحة فتحة أصغر من مساحة الحلق). يُعزى انخفاض استخدامه نسبيًا في مكبرات الصوت التجارية في الغالب إلى الأبعاد الكبيرة الناتجة لمكبر الصوت المُصنّع وتكلفة تصنيع أنبوب مخروطي صلب. يُعرف أنبوب الموجة الربعية المخروطي أيضًا باسم أنبوب فويغت ، وقد طُرح في عام 1934 من قِبل بول جي إيه إتش فويغت، المصمم الأصلي لمكبرات الصوت في شركة لوثر.
