فثالوسيانين النحاس (CuPc)، المعروف أيضاً باسم أزرق الفثالوسيانين ، أو أزرق الفثالو، وغيرها من الأسماء ، هو صبغة زرقاء اصطناعية زاهية وبلورية، تنتمي إلى مجموعة الأصباغ القائمة على الفثالوسيانين . يُستخدم لونه الأزرق اللامع بكثرة في الدهانات والأصباغ . ويُقدّر كثيراً لخصائصه المميزة، مثل ثبات اللون، وقوة التلوين، وقدرته على التغطية، ومقاومته لتأثيرات القلويات والأحماض . يظهر على شكل مسحوق أزرق، غير قابل للذوبان في معظم المذيبات، بما في ذلك الماء .

المرادفات والأسماء التجارية

المادة، واسمها وفقًا لتسمية IUPAC هو (29 H ,31 H -phthalocyaninato(2−)- N 29, N 30, N 31, N 32)copper(II) ، تُعرف بالعديد من الأسماء [ 1 ] مثل الأزرق الموناسترال ، والأزرق الفثالوسياني ، والأزرق الهيليو ، [ 2 ] والأزرق الثالوسياني ، والأزرق وينسور ، [ 3 ] والأزرق الفثالوسيانيني ، وصبغة CI الزرقاء 15:2 ، [ 4 ] [ 5 ] والأزرق الفثالوسيانيني النحاسي ، [ 6 ] ورباعي بنزوبورفيرازين النحاس ، [ 7 ] والفثالوسيانين النحاسي ، [ 8 ] و PB15.2 ، [ 9 ] [ 10 ] [ 11 ] وCI 74160 ، [ 12 ] [ 13 ] [ 14 ] والأزرق البريطاني للسكك الحديدية . [ 15 ] توجد العديد من الأسماء التجارية والمرادفات الأخرى. [ 16 ] كما يُستخدم الاختصار "CuPc". [ 17 ]

البنية والتفاعلية والخواص

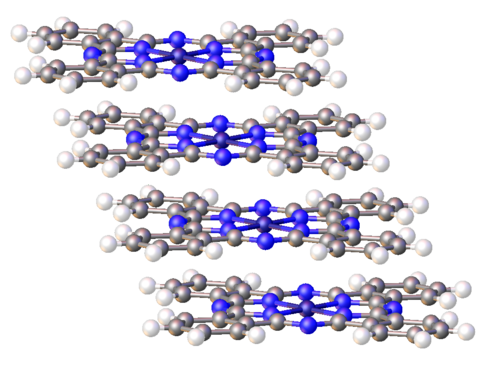

جزء من البنية البلورية لمركب CuPc، مع تسليط الضوء على نمط التعبئة المنزلقة. [ 18 ]

فثالوسيانين النحاس هو مركب من النحاس (II) مع القاعدة المرافقة للفثالوسيانين ، أي Cu²⁺Pc²⁻ . وصفه مشابه لوصف بورفيرينات النحاس ، التي تُشتق أيضًا من خلال نزع بروتونين من البورفيرينات. ينتمي CuPc إلى المجموعة النقطية D₄h . وهو مركب بارامغناطيسي يحتوي على إلكترون منفرد واحد لكل جزيء .

المادة غير قابلة للذوبان عمليًا في الماء (أقل من  0.1  غ/100  مل عند 20 درجة مئوية (68 درجة فهرنهايت) )، [ 19 ] ولكنها قابلة للذوبان في حمض الكبريتيك المركز. [ 16 ] تبلغ كثافة المادة الصلبة حوالي 1.6 غ/سم³ . [ 16 ] يعود اللون إلى انتقال إلكتروني من نوع π–π*، حيث يبلغ طول موجة الامتصاص القصوى λ ≈ 610 نانومتر. [ 20 ]

الأطوار البلورية

يتبلور مركب فثالوسيانين النحاس (CuPc) بأشكال متعددة (أشكال بلورية). وقد تم تحديد خمسة أشكال بلورية مختلفة: [ 21 ] [ 22 ] [ 23 ] [ 24 ] وهي: الطور α، والطور β، والطور η، والطور γ، والطور χ. أكثر بنيتين شيوعًا في مركب فثالوسيانين النحاس هما الطور β والطور α شبه المستقر. ويمكن التمييز بين هذين الطورين من خلال تداخل جزيئاتهما المتجاورة. يتميز الطور α بتداخل أكبر، وبالتالي بمسافة أصغر بين ذرات النحاس (≈3.8  أنغستروم) مقارنةً بالطور β (≈4.8  أنغستروم). [ 25 ]

التصنيع

اكتسبت عمليتان تصنيعيتان أهمية تجارية لإنتاج فثالوسيانين النحاس:

يمكن تنفيذ كلا الطريقتين باستخدام المذيب (عملية المذيب) أو بدونه (عملية الخبز). قد تُحقق عملية المذيب إنتاجية أعلى (> 95%) مقارنةً بعملية الخبز (70 إلى 80%)، ولذلك حظيت عملية المذيب باهتمام أكبر في البداية. مع ذلك، تُشير التوجهات الحديثة إلى ميلٍ عكسي نحو عملية الخبز، ويعود ذلك أساسًا إلى اعتبارات اقتصادية وبيئية (خلوها من المذيب، وقصر مدة الإنتاج).

عملية الفثالونيتريل

تتضمن هذه الطريقة تسخين الفثالونيتريل مع ملح النحاس، وعادةً ما يكون كلوريد النحاس الأحادي، عند  درجة حرارة تتراوح بين 200 و240 درجة مئوية. ويمكن كتابة  معادلة التفاعل الإجمالية للفثالونيتريل على النحو التالي:

4 C 6 H 4 (CN) 2 + Cu 2+ + 2e − → CuPc

عملية أنهيدريد الفثاليك/اليوريا

يمكن كتابة معادلة التفاعل الإجمالية من أنهيدريد الفثاليك واليوريا على النحو التالي:

4 C 6 H 4 (CO) 2 O + 4 (NH 2 ) 2 CO + Cu 2+ + 2e − → CuPc + 8 H 2 O + 4 CO 2 + 4 NH 3

التطبيقات

صورة مجهر القوة الذرية (AFM) لمركبات الفثالوسيانين الحديدية والكوبالتية

التحفيز

لطالما خضعت مركبات الفثالوسيانين المعدنية للدراسة كعوامل محفزة لتفاعلات الأكسدة والاختزال . ومن بين المجالات ذات الأهمية تفاعل اختزال الأكسجين وتحلية تيارات الغاز عن طريق إزالة كبريتيد الهيدروجين .

ملون

نظرًا لثباته، يُستخدم الفثالوسيانين الأزرق أيضًا في الأحبار والطلاءات والعديد من أنواع البلاستيك . هذه الصبغة غير قابلة للذوبان ولا تميل إلى الهجرة داخل المادة. وهي صبغة قياسية تُستخدم في أحبار الطباعة وصناعة التغليف. بلغ الإنتاج الصناعي منها حوالي 10,000 طن سنويًا في اليابان وحدها خلال ثمانينيات وتسعينيات القرن الماضي. [ 16 ] وتُعد هذه الصبغة الأكثر إنتاجًا من حيث الحجم. [ 26 ]

تُنتج جميع الشركات المصنعة الرئيسية لأصباغ الفنانين أنواعًا مختلفة من فثالوسيانين النحاس، ويُشار إليها بمؤشر اللون PB15 (أزرق) [ 27 ] ومؤشرات اللون PG7 وPG36 (أخضر). [ 28 ]

يُعدّ الأزرق الفثالوسياني مكونًا شائعًا في لوحة ألوان الفنان، وهو لون أزرق بارد يميل إلى الأخضر. يتميز بقوة تلوين عالية، ويطغى بسهولة على الألوان الأخرى عند مزجه بها. وهو لون شفاف يُستخدم في التلوين، ويمكن تطبيقه بتقنيات التزجيج.

يوجد هذا المركب في مجموعة واسعة من المنتجات، [ 29 ] مثل بلسم الشعر الملون، [ 30 ] وأقلام الحبر الجل، ولصقات العين، والعطور، والشامبو، ومنتجات العناية بالبشرة، والصابون، وواقي الشمس، وحبر الوشم، [ 31 ] ومعجون الأسنان، [ 32 ] وحتى ملونات العشب. [ 33 ]

بحث

كثيرًا ما دُرِسَ مركب CuPc في سياق الإلكترونيات الجزيئية . وهو مناسبٌ واعدٌ للخلايا الشمسية العضوية نظرًا لاستقراره الكيميائي العالي ونموه المنتظم. [ 34 ] [ 35 ] عادةً ما يؤدي CuPc دور مانح الإلكترونات في الخلايا الشمسية القائمة على بنية مانح/ مستقبل . ومن أكثر بنى مانح/مستقبل شيوعًا CuPc/C60 ( باكمينستر فوليرين )، الذي سرعان ما أصبح نظامًا نموذجيًا لدراسة الجزيئات العضوية الصغيرة. [ 36 ] [ 37 ] تصل كفاءة تحويل الفوتون إلى إلكترون في هذا النظام إلى حوالي 5%.

تمت دراسة مركب فثالوسيانين النحاس (CuPc) كمكون في ترانزستورات التأثير الحقلي العضوية . [ 38 ] وقد اقتُرح استخدام فثالوسيانين النحاس (CuPc) لتخزين البيانات في الحوسبة الكمومية ، نظرًا لطول الفترة الزمنية التي يمكن أن تبقى فيها إلكتروناته في حالة تراكب. [ 39 ] يمكن معالجة CuPc بسهولة إلى غشاء رقيق لاستخدامه في تصنيع الأجهزة، مما يجعله مرشحًا جذابًا للبتات الكمومية . [ 40 ]

تُشكل مشتقات الفثالوسيانين ما يقارب 25% من جميع الأصباغ العضوية الاصطناعية. [ 41 ] تُنتج أصباغ فثالوسيانين النحاس بإضافة مجموعات مُذيبة، مثل مجموعة واحدة أو أكثر من مجموعات حمض السلفونيك . تُستخدم هذه الأصباغ في مجالات متنوعة من صباغة المنسوجات (الأصباغ المباشرة للقطن )، وفي صباغة الغزل، وفي صناعة الورق . يُعدّ الأزرق المباشر 86 ملح الصوديوم لحمض فثالوسيانين النحاس السلفونيك ، بينما يُعدّ الأزرق المباشر 199 ملح الأمونيوم الرباعي لحمض فثالوسيانين النحاس السلفونيك. تُستخدم أملاح الأمونيوم الرباعية لهذه الأحماض السلفونية كأصباغ مذيبة نظرًا لذوبانها في المذيبات العضوية ، مثل الأزرق المذيب 38 والأزرق المذيب 48. أما الصبغة المشتقة من فثالوسيانين الكوبالت والأمين فهي صبغة الفثالوجين IBN. 1,3-Diiminoisoindolene، وهو المركب الوسيط المتكون أثناء تصنيع الفثالوسيانين، والذي يستخدم مع ملح النحاس ينتج عنه الصبغة GK 161.

يُستخدم فثالوسيانين النحاس أيضًا كمادة مصدرية لتصنيع فثالوسيانين الأخضر G. يتم معالجة CuPc بالكلور في وجود ثلاثي كلوريد الألومنيوم : [ 41 ]

Cu(C 32 H 16 N 8 ) + 16 Cl 2 → Cu (C 32 N 8 Cl 16 ) + 16 حمض الهيدروكلوريك

ومن بين أصباغ الفثالوسيانين الزرقاء الأخرى ذات الصلة والمتوفرة تجارياً ما يلي:

  • صبغة زرقاء 16 – فثالوسيانين خالٍ من المعادن
  • صبغة زرقاء 75 – فثالوسيانين الكوبالت
  • الصبغة الزرقاء 79 – فثالوسيانين الألومنيوم

تاريخ

يعود اكتشاف الفثالوسيانينات المعدنية إلى ملاحظة نواتج ثانوية شديدة التلوين ناتجة عن تفاعلات حمض الفثاليك (حمض البنزين-1،2-ثنائي الكربوكسيل) أو مشتقاته مع مصادر النيتروجين والمعادن. وقد تم تحضير CuPc (فثالوسيانين النحاس) لأول مرة عام 1927 من خلال تفاعل سيانيد النحاس الأحادي مع ثنائي بروموبنزين ، والذي ينتج عنه بشكل أساسي فثالونيتريل عديم اللون ، بالإضافة إلى ناتج ثانوي أزرق اللون. وبعد بضع سنوات، لاحظ العاملون في شركة Scottish Dyes تكوّن آثار من أصباغ الفثالوسيانين أثناء تصنيع الفثاليميد من خلال تفاعل أنهيدريد الفثاليك مع الأمونيا بوجود الحديد المعدني. في عام 1937، بدأت شركة DuPont في إنتاج فثالوسيانين النحاس الأزرق في الولايات المتحدة الأمريكية تحت الاسم التجاري Monastral Blue بعد أن تم إطلاقه سابقًا في بريطانيا العظمى ( ICI ) وألمانيا ( IG Farbenindustrie ) في عام 1935. [ 42 ]

واجهت عملية تكوين معلقات مستقرة مع الأشكال ألفا الأولى صعوبة، لا سيما في الخلائط مع تيتانيوم الروتيل ، حيث كان الصباغ الأزرق يميل إلى التكتل . وكان الشكل بيتا أكثر استقرارًا، وكذلك الشكل ألفا المُحسَّن والمستقر. واليوم، تتوفر أشكال متماثلة أكثر.

السمية والمخاطر

هذا المركب غير سام للأسماك أو النباتات، [ 16 ] ربما لأنه غير قابل للتحلل الحيوي . لم تُسجّل أي مخاطر محددة مرتبطة بهذا المركب. [ 43 ] تُقدّر الجرعة المميتة الوسطية ( LD50 ) عن طريق الفم في الثدييات بأكثر من 5  غرامات لكل كيلوغرام، دون رصد أي آثار ضارة عند هذا المستوى من الابتلاع. [ 16 ] بالنسبة للابتلاع المزمن، قُدّرت الجرعة التي لا تُثير قلقًا بـ 0.2  ملغ/كغ يوميًا في الجرذان. [ 16 ] لا يوجد دليل على وجود آثار مسرطنة . [ 16 ] وُجد أن الفثالوسيانين المُسلفن يُسبب تشوهات تشريحية عصبية في أجنة الدجاج النامية عند حقنه مباشرة في البيض المُحضّن. [ 44 ]
