مستوى الصورة

في الرسم والتصوير الفوتوغرافي والمنظور الرسومي والهندسة الوصفية ، يُعرف مستوى الصورة بأنه مستوى يقع بين "نقطة النظر" (أو فتحة العين ) والجسم المراد رؤيته. وعادةً ما يكون هذا المستوى متطابقًا مع سطح العمل الفني. وهو في الغالب مستوى رأسي عمودي على خط النظر إلى الجسم المراد رؤيته.

في تقنية المنظور الرسومي، يتميز مستوى الصورة بعدة خصائص:

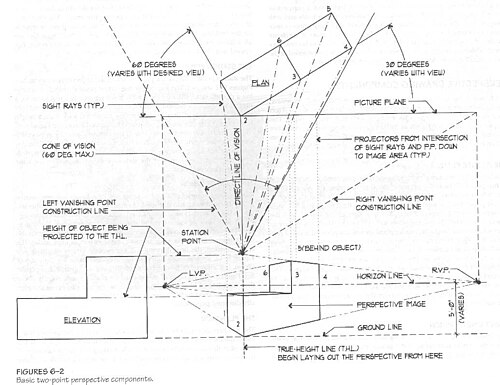

لدينا نقطة عين O (من oculus )، ومستوى مرجعي أفقي يُسمى المستوى الأرضي γ ، ومستوى صورة π ... يُسمى خط تقاطع π و γ بالخط الأرضي ويُرمز له بـ GR ... يُسمى الإسقاط المتعامد لـ O على π بنقطة التلاشي الرئيسية P ... يُسمى الخط المار بـ P والموازي للخط الأرضي بالأفق HZ [ ^{1 ] .}

غالباً ما يتميز الأفق بنقاط تلاشي الخطوط التي تظهر متوازية في المقدمة.

يكون اتجاه مستوى الصورة عموديًا دائمًا على المحور الخارج من عينيك. على سبيل المثال، إذا كنت تنظر إلى مبنى أمامك وكان نظرك أفقيًا تمامًا، فإن مستوى الصورة يكون عموديًا على الأرض وعلى محور نظرك.

إذا كنت تنظر للأعلى أو للأسفل، فإن مستوى الصورة يبقى عموديًا على نظرك، ويتغير بزاوية 90 درجة بالنسبة للأرض. وعند حدوث ذلك، ستظهر نقطة تلاشٍ ثالثة في معظم الحالات، وذلك بحسب ما تراه (أو ترسمه).

أدرج جي بي هالستيد مستوى الصورة في كتابه الهندسة الإسقاطية التركيبية : "إن إسقاط شكل، وهو الشكل الأصلي، من نقطة ثابتة M (رأس الإسقاط)، يتكون من النقاط B وC وD وما إلى ذلك، والمستقيمات b وc وd وما إلى ذلك، هو إنشاء "مستقيمات الإسقاط".${\displaystyle {\overline {MB}},\ {\overline {MC}},\ {\overline {MD}},}$و"المستويات البارزة"${\displaystyle {\overline {Mb}},\ {\overline {Mc}},\ {\overline {Md}}.}$وهكذا يتم الحصول على شكل جديد يتكون من خطوط مستقيمة ومستويات، وكلها على النقطة M، ويسمى "قذف" الشكل الأصلي.

إن "قطع" شكل ما بواسطة مستوى ثابت μ (مستوى الصورة)، فإن "الموضوع" المكون من مستويات β و γ و δ وما إلى ذلك، وخطوط مستقيمة b و c و d وما إلى ذلك، هو بناء نقاط الالتقاء${\displaystyle {\overline {\mu \beta }},\ {\overline {\mu \gamma }},\ {\overline {\mu \delta }}}$وتصاريح المرور${\displaystyle {\dot {\mu b}},\ {\dot {\mu c}},\ {\dot {\mu d}}.}$وهكذا نحصل على شكل جديد مؤلف من خطوط مستقيمة ونقاط، جميعها على μ ، ويُسمى "قطعًا" للموضوع. إذا كان الموضوع ناتجًا عن قذف الشكل الأصلي، فإن قطع الموضوع يُسمى "صورة" للشكل الأصلي. ^{[ 2 ]}

لقد رافقت عبارة شهيرة العديد من النقاشات حول الرسم خلال فترة الحداثة . ^{[ 3 ]} وقد صاغها الناقد الفني المؤثر كليمنت غرينبيرغ في مقالته بعنوان "الرسم الحداثي"، حيث أصبحت عبارة "سلامة سطح اللوحة" تشير إلى كيفية عمل السطح المستوي للوحة في الأعمال القديمة مقارنةً بالأعمال الحديثة. ويمكن إيجاد هذه العبارة في الجملة التالية من مقالته:

"أدرك الفنانون القدامى أنه من الضروري الحفاظ على ما يسمى بسلامة مستوى الصورة: أي الإشارة إلى الوجود الدائم للسطحية تحت وفوق أكثر الأوهام وضوحًا للفضاء ثلاثي الأبعاد."

يبدو أن غرينبيرغ يشير إلى الطريقة التي ترتبط بها اللوحة بسطح الصورة في كل من العصر الحديث وعصر "الأساتذة القدامى". ^{[ 4 ]}

• مستوى الصورة
• إسقاط المنظور
• مستوى الإسقاط

• جيمس سي. مورهيد الابن (1911) المنظور والهندسة الإسقاطية: مقارنة من جامعة رايس .
