المجال المغناطيسي الدوار

الموسوعة الحرة

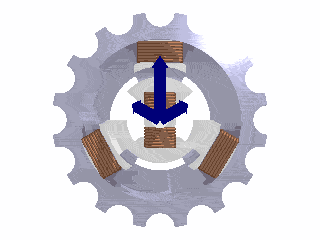

المجالات المغناطيسية المتذبذبة. ينتج التيار الموجي الجيبية في كل من الملفات الثلاثة الثابتة ثلاثة مجالات مغناطيسية متغيرة جيبية عمودية على محور الدوران. تضاف المجالات المغناطيسية الثلاثة كمتجهات لإنتاج مجال مغناطيسي دوار واحد.
براءة اختراع الولايات المتحدة رقم 381968 : طريقة وخطة تشغيل المحركات الكهربائية عن طريق التحول التدريجي؛ المغناطيس الميداني؛ المحرك؛ التحويل الكهربائي؛ اقتصادي؛ نقل الطاقة؛ بناء بسيط؛ بناء أسهل؛ مبادئ المجال المغناطيسي الدوار.

المجال المغناطيسي الدوار (RMF) هو المجال المغناطيسي الناتج الناتج عن نظام ملفات موضوعة بشكل متماثل ومزودة بتيارات متعددة الأطوار . [1] يمكن إنتاج المجال المغناطيسي الدوار بواسطة تيار متعدد الأطوار (مرحلتين أو أكثر) أو بواسطة تيار أحادي الطور بشرط أنه في الحالة الأخيرة، يتم توفير ملفين مجاليين ويتم تصميمهما بحيث يكون المجالان المغناطيسيان الناتجان عن ذلك خارج الطور. [2]

غالبًا ما يتم استخدام المجالات المغناطيسية الدوارة في التطبيقات الكهروميكانيكية ، مثل المحركات الحثية والمولدات الكهربائية ومنظمات الحث .

تاريخ

في عام 1824، صاغ الفيزيائي الفرنسي فرانسوا أراجو وجود مجالات مغناطيسية دوارة باستخدام قرص نحاسي دوار وإبرة، أطلق عليها " دوران أراجو ". وجد المجربان الإنجليزيان تشارلز باباج وجون هيرشل أنهما يمكنهما إحداث دوران في قرص أراجو النحاسي عن طريق تدوير مغناطيس حدوة حصان تحته، وعزا العالم الإنجليزي مايكل فاراداي التأثير لاحقًا إلى الحث الكهرومغناطيسي . [3] في عام 1879، استبدل الفيزيائي الإنجليزي والتر بيلي مغناطيس حدوة الحصان بأربعة مغناطيسات كهربائية، وبتشغيل المفاتيح وإيقافها يدويًا، أظهر محرك تحريض بدائي. [4] [5] [6] [7] [8]

تم استكشاف فكرة المجال المغناطيسي الدوار في محرك التيار المتردد من قبل الفيزيائي الإيطالي والمهندس الكهربائي جاليليو فيراريس والمخترع والمهندس الكهربائي الصربي الأمريكي نيكولا تيسلا . [9] فيراريس، الذي أجرى أبحاثًا حول نظرية وتصميم الآلات ذات التيار المتناوب، بنى نموذجًا عمليًا لعرض توضيحي في الفصل الدراسي في عام 1885، لكنه لم يصفه علنًا حتى عام 1888. [10] حاول تيسلا العديد من التصميمات (غير الناجحة) والنماذج العاملة خلال أوائل ثمانينيات القرن التاسع عشر قبل بناء نموذج أولي عامل في عام 1887 [11] [12] [13] وفقًا لمبدأ فيراري للمجال المغناطيسي الدوار، طور فريدريش أوغست هاسلواندر أول مولد ثلاثي الطور للتيار المتردد في عام 1887. [14] في عام 1888، نشر فيراريس بحثه في ورقة إلى الأكاديمية الملكية للعلوم في تورينو وحصل تيسلا على براءة اختراع أمريكية ( براءة اختراع أمريكية 0،381،968 ) لتصميمه. استنادًا إلى مولد هاسلواندر، طور ميخائيل دوليفو دوبروفولسكي مولدًا ومحركًا ثلاثي الطور لمحطة الطاقة ثلاثية الطور الأولى في العالم والتي تم بناؤها في عام 1891 في فرانكفورت بألمانيا. [15]

وصف

المجال المغناطيسي الدوار هو المبدأ الأساسي في تشغيل الآلات الحثية . يتكون المحرك الحثي من الجزء الثابت والدوار . في الجزء الثابت، يتم ترتيب مجموعة من اللفات الثابتة بحيث ينتج تيار ثنائي الطور، على سبيل المثال، مجالًا مغناطيسيًا يدور بسرعة زاوية تحددها تردد التيار المتناوب . يتكون الدوار أو المحرك من ملفات ملفوفة في فتحات، والتي تكون ذات دائرة كهربائية قصيرة والتي يحفز فيها التدفق المتغير الناتج عن أقطاب المجال تيارًا. يتفاعل التدفق الناتج عن تيار المحرك مع أقطاب المجال ويتم ضبط المحرك للدوران في اتجاه محدد. [2]

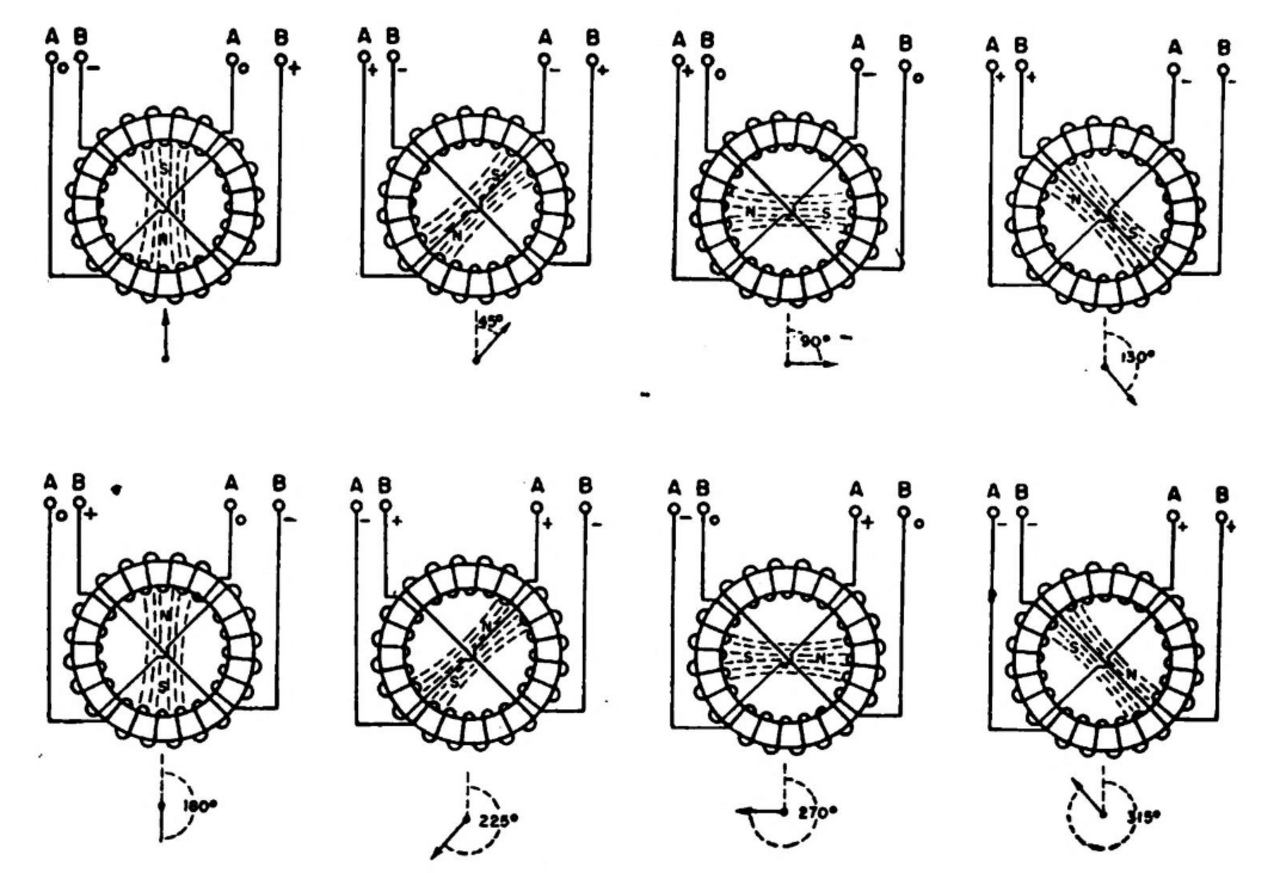

المجالات الدوارة. مع تغير اتجاه التيار عبر اللفات، تتغير قطبية اللفات أيضًا. نظرًا لوجود لفتين تعملان جنبًا إلى جنب مع بعضهما البعض، فإن قطبية المجال الرئيسي ستعتمد على قطبية كل لف. يشير السهم أو المتجه الموجود أسفل كل رسم بياني إلى اتجاه المجال المغناطيسي في كل حالة. [16]

يمكن إنتاج مجال مغناطيسي دوار متماثل باستخدام ملفين قطبيين يتم تشغيلهما بزاوية 90 درجة . ومع ذلك، يتم استخدام ثلاث مجموعات من الملفات دائمًا تقريبًا، لأنها متوافقة مع نظام تيار جيبي متردد ثلاثي الطور متماثل . يتم تشغيل الملفات الثلاثة بحيث تكون كل مجموعة على بعد 120 درجة من الملفات الأخرى. لغرض هذا المثال، يتم اعتبار المجال المغناطيسي دالة خطية لتيار الملف.

النتيجة المترتبة على إضافة ثلاث موجات جيبية متناوبة بزاوية 120 درجة على محور المحرك هي متجه دوار واحد يظل دائمًا ثابتًا في المقدار. [17] يتمتع الدوار بحقل مغناطيسي ثابت. سيتحرك القطب الشمالي للدوار نحو القطب الجنوبي للمجال المغناطيسي للجزء الثابت، والعكس صحيح. يخلق هذا الجذب المغناطيسي الميكانيكي قوة تدفع الدوار إلى اتباع المجال المغناطيسي الدوار بطريقة متزامنة .

مجال مغناطيسي دوار ثلاثي الطور، كما هو موضح بالسهم الأسود الدوار

إن المغناطيس الدائم في مثل هذا المجال سوف يدور بحيث يحافظ على محاذاته مع المجال الخارجي. وقد تم استخدام هذا التأثير في المحركات الكهربائية ذات التيار المتناوب المبكرة. ويمكن إنشاء مجال مغناطيسي دوار باستخدام ملفين متعامدين بفارق طور يبلغ 90 درجة في التيارات المتناوبة. ومع ذلك، في الممارسة العملية، سيتم تزويد مثل هذا النظام من خلال ترتيب ثلاثي الأسلاك بتيارات غير متساوية. وهذا التفاوت من شأنه أن يسبب مشاكل خطيرة في توحيد حجم الموصل. وللتغلب على هذا، يتم استخدام أنظمة ثلاثية الطور حيث تكون التيارات الثلاثة متساوية في المقدار ولها فارق طور يبلغ 120 درجة. ثلاث ملفات متشابهة لها زوايا هندسية متبادلة تبلغ 120 درجة سوف تخلق المجال المغناطيسي الدوار في هذه الحالة. إن قدرة النظام ثلاثي الطور على إنشاء المجال الدوار المستخدم في المحركات الكهربائية هي أحد الأسباب الرئيسية وراء هيمنة الأنظمة ثلاثية الطور على أنظمة إمداد الطاقة الكهربائية في العالم.

تُستخدم المجالات المغناطيسية الدوارة أيضًا في المحركات الحثية. نظرًا لأن المغناطيس يتدهور بمرور الوقت، تستخدم المحركات الحثية دوارات قصيرة الدائرة (بدلاً من المغناطيس)، والتي تتبع المجال المغناطيسي الدوار للجزء الثابت متعدد الملفات. في هذه المحركات، تتطور التيارات الدوامية في المجال الدوار للجزء الثابت بسبب دورات الدائرة القصيرة للجزء الدوار، والتي بدورها تحرك الجزء الدوار بواسطة قوة لورنتز . هذه الأنواع من المحركات ليست متزامنة عادةً، ولكنها تنطوي بدلاً من ذلك بالضرورة على درجة من "الانزلاق" حتى يمكن إنتاج التيار بسبب الحركة النسبية للمجال والجزء الدوار.
