القلاب (الإلكترونيات)

تتكون دارة SR NOR من بوابتي NOR متوازيتين، حيث يتم توصيل خرج كل بوابة NOR بأحد مدخلات البوابة الأخرى، كما هو موضح في الشكل. تُسمى هذه التوصيلات بين الخرج والمدخلات " مدخلات التغذية الراجعة ". أما المدخلات المتبقية، فسنستخدمها كمدخلات تحكم كما هو موضح سابقًا. لاحظ أنه في هذه المرحلة، نظرًا لتناظر الدائرة، لا يهم أي مدخلات يتم توصيل الخرج بها. الآن، نكسر التناظر باختيار أي من مدخلات التحكم المتبقية ليكون مدخل الضبط ومدخل إعادة الضبط، ويمكننا تسمية بوابة الضبط NOR ببوابة NOR ذات التحكم في الضبط، وبوابة إعادة الضبط NOR ببوابة NOR ذات التحكم في إعادة الضبط؛ في الشكلين، بوابة الضبط NOR هي السفلية، وبوابة إعادة الضبط NOR هي العلوية. سيكون خرج بوابة إعادة الضبط هو البت المخزن Q، بينما سنرى أن خرج بوابة الضبط NOR يخزن مكمله Q.

لفهم سلوك دارة NOR SR، اعتبر S وR مدخلات تحكم، وتذكر أنه من المعادلات السابقة، فإن ضبط وإعادة ضبط دارة NOR باستخدام التحكم 1 سيثبت مخرجاتها عند 0، بينما سيعمل ضبط وإعادة ضبط دارة NOR باستخدام التحكم 0 كبوابة NOT. وبذلك، يُمكن الآن استنتاج سلوك دارة SR كشروط بسيطة (بدلاً من، على سبيل المثال، تعيين قيم لكل سطر، انظر كيف تنتشر هذه القيم):

• بينما تكون قيمتا R و S صفرًا، فإن كلاً من R NOR و S NOR تفرضان ببساطة أن تكون التغذية الراجعة مكملة للمخرج، ويتحقق هذا الشرط طالما أن المخرجين مكملان لبعضهما البعض. وبالتالي، يبقى المخرجان Q و Q في حالة ثابتة، سواءً كان Q=0 أو Q=1.
• إذا كانت قيمة S تساوي 1 بينما قيمة R تساوي 0، فإن بوابة NOR الخاصة بالضبط ستثبت قيمة Q عند 0، بينما ستتكيف بوابة NOR الخاصة بإعادة الضبط وتضبط قيمة Q عند 1. وبمجرد إعادة ضبط S إلى الصفر، يتم الاحتفاظ بالقيم كما هو موضح أعلاه.
• وبالمثل، إذا كانت R=1 بينما S=0، فإن بوابة NOR المُعاد ضبطها تُثبّت Q=0 بينما بوابة NOR المُعدّلة تُثبّت Q =1. ومرة ​​أخرى، يتم الحفاظ على الحالة إذا تم إعادة ضبط R إلى 0.
• إذا كانت R=S=1، فإن بوابات NOR ستثبت كلا المخرجين على 0، وهي ليست حالة صالحة لتخزين القيم التكميلية.

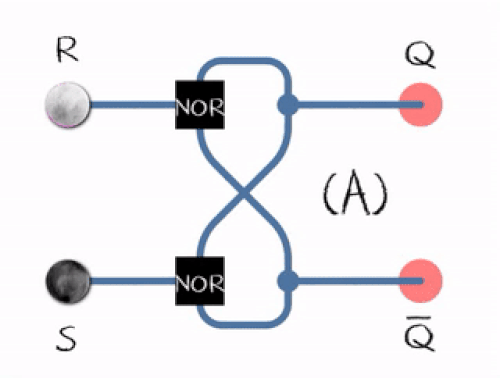

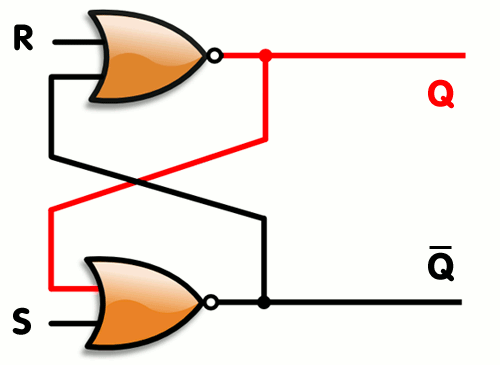

عملية مزلاج SR ^{[ 5 ]}

جدول الخصائص				جدول الإثارة
S	R	السؤال التالي	فعل	سؤال	السؤال التالي	S	R
0	0	سؤال	حالة الثبات	0	0	0	X
0	1	0	إعادة ضبط	0	1	1	0
1	0	1	تعيين	1	0	0	1
1	1	X	غير مسموح به	1	1	X	0

ملاحظة: X تعني عدم الاهتمام ، أي أن 0 أو 1 قيمة صالحة.

تُسمى التركيبة R = S = 1 بالتركيبة المقيدة أو الحالة الممنوعة ، لأنها تُخرج أصفارًا عندئذٍ، مما يُخالف المعادلة المنطقية Q = not Q. كما أن هذه التركيبة غير مناسبة في الدوائر التي قد ينخفض ​​فيها كلا المدخلين في آنٍ واحد (أي الانتقال من حالة التقييد إلى حالة الثبات ). قد يبقى الخرج في حالة شبه مستقرة ، وقد يستقر في النهاية عند 1 أو 0 اعتمادًا على علاقات زمن الانتشار بين البوابات ( حالة التنافس ).

للتغلب على مشكلة التركيبات المقيدة، يمكن إضافة بوابات إلى المدخلات لتحويلها (S, R) = (1, 1)إلى إحدى التركيبات غير المقيدة. ويمكن أن تكون هذه البوابات كالتالي:

• Q = 1 (1, 0) – يُشار إليه باسم مزلاج S (المسيطر عليه)
• Q = 0 (0, 1) – يُشار إليه باسم مزلاج R (المسيطر عليه)

يتم ذلك في جميع وحدات التحكم المنطقية القابلة للبرمجة تقريبًا .

• حالة التثبيت (0، 0) - يشار إليها باسم مزلاج إلكتروني

بدلاً من ذلك، يمكن استخدام التركيبة المقيدة لتبديل المخرج . والنتيجة هي مزلاج JK .

المعادلة المميزة لقفل SR هي:

${\displaystyle Q_{\text{next}}={\bar {R}}Q+{\bar {R}}S}$أو${\displaystyle Q_{\text{next}}={\bar {R}}(Q+S).}$^{[ 15 ]}

حيث A + B تعني (A أو B)، و AB تعني (A و B)

وهناك تعبير آخر هو:

${\displaystyle Q_{\text{next}}=S+{\bar {R}}Q}$مع${\displaystyle SR=0}$^{[ 16 ]}

الدائرة الموضحة أدناه هي دائرة NAND أساسية. يُشار إلى المدخلات عادةً بالرمزين S و R للدلالة على الضبط وإعادة الضبط على التوالي. ولأن مدخلات NAND يجب أن تكون منطقية 1 لتجنب التأثير على عملية التثبيت، تُعتبر المدخلات معكوسة في هذه الدائرة (أو فعالة عند انخفاض الجهد).

تستخدم الدائرة نفس آلية التغذية الراجعة المستخدمة في بوابة SR NOR، مع استبدال بوابات NOR ببوابات NAND، وذلك لحفظ حالتها المنطقية حتى بعد تغير إشارات الإدخال المتحكمة. تذكر أن بوابة NAND التي يتم التحكم بها عند 1 تُخرج دائمًا 0، بينما تعمل بوابة NAND التي يتم التحكم بها عند 0 كبوابة NOT. عندما يكون كل من مدخلي S وR عاليين، تحافظ التغذية الراجعة على مخرجات Q عند الحالة السابقة. عندما يكون أي منهما صفرًا، يتم تثبيت بتات الإخراج الخاصة به على 0، بينما يتكيف الآخر مع المكمل. ينتج عن S = R = 0 حالة غير صالحة.

عملية مزلاج SR S R فعل 0 0 Q = 1، Q = 1؛ غير مسموح به 0 1 Q = 1 1 0 Q = 0 1 1 لا تغيير؛ بداية عشوائية

من وجهة نظر تعليمية، غالبًا ما يصعب على المبتدئين فهم دوائر SR التي تُصوَّر على أنها زوج من المكونات المترابطة (ترانزستورات، بوابات، صمامات، إلخ). ولشرحها بطريقة أسهل، يمكن رسمها كحلقة تغذية راجعة واحدة بدلًا من الترابط المتقاطع. فيما يلي مثال على دائرة SR مبنية باستخدام بوابة AND ذات مدخل معكوس وبوابة OR . لاحظ أن العاكس ليس ضروريًا لوظيفة الدائرة، وإنما لجعل كلا المدخلين في حالة عالية الفعالية.

عملية مزلاج SR AND-OR

S	R	فعل
0	0	لا تغيير؛ بداية عشوائية
1	0	Q = 1
X	1	Q = 0

لاحظ أن دارة SR AND-OR تتميز بأن قيمتي S = 1 و R = 1 محددتان بدقة. في الإصدار المذكور أعلاه من دارة SR AND-OR، تُعطى الأولوية لإشارة R على إشارة S. إذا لزم إعطاء الأولوية لإشارة S على إشارة R، فيمكن تحقيق ذلك بتوصيل المخرج Q بمخرج بوابة OR بدلاً من مخرج بوابة AND.

يُعدّ مُثبِّت SR AND-OR أسهل فهمًا، إذ يُمكن شرح كلتا البوابتين على حدة، مع الأخذ بعين الاعتبار طريقة التحكم في بوابتي AND وOR المذكورة سابقًا. عندما لا تكون أيٌّ من البوابتين S أو R مُفعَّلة، تكون كلتاهما في "وضع التثبيت"، أي تسمحان بمرور المُدخل، ويكون مُخرجهما هو المُدخل من حلقة التغذية الراجعة. عندما يكون المُدخل S = 1، تُخرج بوابة OR القيمة 1، بغض النظر عن المُدخل الآخر من حلقة التغذية الراجعة ("وضع التفعيل"). وعندما يكون المُدخل R = 1، تُخرج بوابة AND القيمة 0، بغض النظر عن المُدخل الآخر من حلقة التغذية الراجعة ("وضع إعادة الضبط"). وبما أن بوابة AND تأخذ مُخرج بوابة OR كمُدخل، فإن R لها الأولوية على S. قد تبدو المُثبِّتات المرسومة كبوابات مُتقاطعة أقل وضوحًا، إذ يبدو سلوك إحدى البوابتين مُتشابكًا مع الأخرى. يُمكن أيضًا إعادة رسم مُثبِّتات NOR أو NAND القياسية مع حلقة التغذية الراجعة، ولكن في هذه الحالة، لا تُظهر حلقة التغذية الراجعة نفس قيمة الإشارة طوال مسارها. ومع ذلك، فإن مزلاج SR AND-OR له عيب يتمثل في أنه سيحتاج إلى عاكس إضافي، إذا كانت هناك حاجة إلى خرج Q معكوس.

لاحظ أنه يمكن تحويل مزلاج SR AND-OR إلى مزلاج SR NOR باستخدام التحويلات المنطقية: عكس خرج بوابة OR وأيضًا المدخل الثاني لبوابة AND وتوصيل خرج Q المعكوس بين هذين العاكسين المضافين؛ حيث تكون بوابة AND مع عكس كلا المدخلين مكافئة لبوابة NOR وفقًا لقوانين دي مورغان .

يُستخدم مُثبِّت JK بشكل أقل شيوعًا من مُقلِّب JK. ويتبع مُثبِّت JK جدول الحالة التالي:

جدول الحقيقة لمشبك JK

ج	ك	السؤال التالي	تعليق
0	0	سؤال	لا تغيير
0	1	0	إعادة ضبط
1	0	1	تعيين
1	1	سؤال	تبديل

وبالتالي، فإن مزلاج JK هو مزلاج SR مصمم لتبديل خرجه (التذبذب بين 0 و 1) عند تمرير مجموعة الإدخال 11. ^{[ 17 ]} على عكس قلاب JK، فإن مجموعة الإدخال 11 لمزلاج JK ليست مفيدة جدًا لأنه لا توجد ساعة توجه التبديل.

يمكن صنع دارة مزلاج SR ذات بوابة عن طريق إضافة مستوى ثانٍ من بوابات NAND إلى دارة مزلاج SR معكوسة . تعمل بوابات NAND الإضافية على عكس المدخلات بشكل أكبر، بحيث تصبح دارة مزلاج SR دارة مزلاج SR ذات بوابة ( تتحول دارة مزلاج SR إلى دارة مزلاج SR ذات بوابة مع تمكين معكوس).

بدلاً من ذلك، يمكن صنع مزلاج SR ذي البوابة (مع تمكين غير عاكس) عن طريق إضافة مستوى ثانٍ من بوابات AND إلى مزلاج SR .

عندما تكون E عالية ( تمكين صحيح)، يمكن للإشارات أن تمر عبر بوابات الإدخال إلى المزلاج المغلف؛ جميع تركيبات الإشارة باستثناء (0، 0) = تثبيت ثم يتم إعادة إنتاجها على الفور على مخرج (Q، Q )، أي أن المزلاج شفاف .

عندما تكون قيمة E منخفضة ( تمكين خطأ) يكون المزلاج مغلقًا (معتمًا) ويبقى في الحالة التي تُرك عليها في المرة الأخيرة التي كانت فيها قيمة E عالية.

تشغيل مزلاج SR ذي البوابة هـ فعل 0 لا يوجد إجراء (حالة الانتظار) 1 وهو نفس مزلاج SR غير المُبَوَّب

تستغل هذه الدائرة المنطقية حقيقة أن R، في مجموعتي الإدخال النشطتين (01 و10) لدائرة SR ذات البوابة، هي مكمل S. تقوم مرحلة NAND للإدخال بتحويل حالتي الإدخال D (0 و1) إلى هاتين المجموعتين من الإدخال لدائرة SR التالية عن طريق عكس إشارة إدخال البيانات. ينتج عن الحالة المنخفضة لإشارة التمكين المجموعة 11 غير النشطة . وبالتالي، يمكن اعتبار دائرة D ذات البوابة بمثابة دائرة SR متزامنة ذات مدخل واحد . يمنع هذا التكوين تطبيق مجموعة الإدخال المقيدة. تُعرف أيضًا باسم الدائرة الشفافة ، أو دائرة البيانات ، أو ببساطة الدائرة ذات البوابة . تحتوي على مدخل بيانات وإشارة تمكين (تُسمى أحيانًا إشارة الساعة أو إشارة التحكم ). تأتي كلمة "شفافة" من حقيقة أنه عندما يكون مدخل التمكين قيد التشغيل، تنتشر الإشارة مباشرة عبر الدائرة، من المدخل D إلى المخرج Q. كما أن دوائر D ذات البوابة حساسة لمستوى إشارة الساعة أو إشارة التمكين.

تُستخدم المزالج الشفافة عادةً كمنافذ إدخال/إخراج أو في الأنظمة غير المتزامنة، أو في الأنظمة المتزامنة ثنائية الطور ( الأنظمة المتزامنة التي تستخدم ساعة ثنائية الطور )، حيث يمنع مزلاجان يعملان على مراحل ساعة مختلفة شفافية البيانات كما هو الحال في قلاب رئيسي-تابع.

يوضح جدول الحقيقة أدناه أنه عندما تكون قيمة المدخل E تساوي صفرًا، فإن المدخل D ليس له أي تأثير على المخرج. وعندما تكون قيمة E عالية، يكون المخرج مساويًا لـ D.

جدول الحقيقة لقفل البوابة D هـ د سؤال سؤال تعليق 0 X س السابق س السابق لا تغيير 1 0 0 1 إعادة ضبط 1 1 1 0 تعيين

•
  مزلاج D ذو بوابة يعتمد على مزلاج SR NAND
•
  مزلاج D ذو بوابة يعتمد على مزلاج SR NOR
•

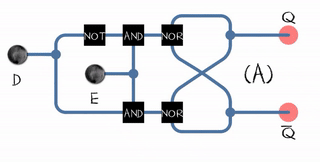

  مزلاج D متحرك ذو بوابة. اللون الأسود والأبيض يعنيان القيمتين المنطقيتين '1' و '0' على التوالي.

  1. D = 1، E = 1: تعيين
  2. D = 1، E = 0: تثبيت
  3. D = 0، E = 0: تثبيت
  4. D = 0، E = 1: إعادة ضبط
•
  دارة مزلاج D ذات بوابة في منطق ترانزستور التمرير، يتم تمكين الكتابة عليها عندما تكون إشارة الساعة CLK=1، على غرار تلك الموجودة في الدوائر المتكاملة CD4042 أو CD74HC75

تتميز تصميمات الدوائر المنطقية التقليدية ذات البوابة المغلقة ببعض الخصائص غير المرغوب فيها. ^{[ 18 ]} فهي تتطلب منطقًا ثنائي المسار أو عاكسًا. وقد يستغرق انتقال الإشارة من المدخل إلى المخرج ما يصل إلى ثلاث فترات تأخير للبوابة. كما أن انتقال الإشارة من المدخل إلى المخرج ليس ثابتًا، فبعض المخارج تستغرق فترتي تأخير للبوابة بينما يستغرق البعض الآخر ثلاث فترات.

بحث المصممون عن بدائل. ^{[ 19 ]} يُعدّ مُثبِّت إيرل أحد البدائل الناجحة. فهو لا يتطلب سوى مُدخل بيانات واحد، ويستغرق إخراجه تأخيرًا ثابتًا بمقدار بوابتين. إضافةً إلى ذلك، يُمكن في بعض الحالات دمج مستويي البوابتين في مُثبِّت إيرل مع آخر مستويين من البوابات في الدوائر التي تُشغِّل المُثبِّت، وذلك لأن العديد من دوائر الحوسبة الشائعة تحتوي على طبقة "أو" متبوعة بطبقة "و" كمستويين أخيرين. يُمكن لدمج وظيفة المُثبِّت تنفيذه دون أي تأخيرات إضافية في البوابات. ^{[ 18 ]} يُستغلّ هذا الدمج بشكل شائع في تصميم الحواسيب ذات خطوط الأنابيب، وفي الواقع، طُوِّر في الأصل بواسطة جون ج. إيرل لاستخدامه في نظام IBM System/360 Model 91 لهذا الغرض. ^{[ 20 ]}

تُعتبر دارة إيرل آمنة من المخاطر. ^{[ 21 ]} في حال حذف بوابة NAND الوسطى، نحصل على دارة تثبيت القطبية ، وهي شائعة الاستخدام لأنها تتطلب منطقًا أقل. ^{[ 21 ] [ 22 ]} مع ذلك، فهي عرضة لمخاطر المنطق . ويمكن تجنب هذه المخاطر عن طريق تحريف إشارة الساعة عمدًا. ^{[ 22 ]}

•
  يستخدم قفل إيرل مدخلات تمكين تكميلية: تمكين منخفض نشط (E_L) وتمكين مرتفع نشط (E_H).
•

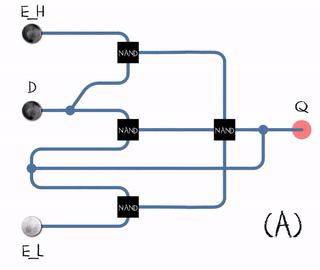

  مزلاج إيرل متحرك. الأسود والأبيض يعنيان منطقياً '1' و '0' على التوالي.

  1. D = 1، E_H = 1: اضبط
  2. D = 0، E_H = 1: إعادة ضبط
  3. D = 1، E_H = 0: تثبيت

أنواع قليلة مختلفة من قلابات D ذات الحافة المُشغَّلة

قلاب D ذو حافة موجبة

قلاب D يعمل بحافة موجبة مع ضبط وإعادة ضبط

تتكون هذه الدائرة ^{[ 26 ]} من مرحلتين تُنفذان باستخدام بوابات NAND من نوع SR . تعالج مرحلة الإدخال (البوابتان على اليسار) إشارات الساعة والبيانات لضمان إشارات إدخال صحيحة لمرحلة الإخراج (البوابة الوحيدة على اليمين). إذا كانت إشارة الساعة منخفضة، تكون كلتا إشارتي إخراج مرحلة الإدخال عاليتين بغض النظر عن إدخال البيانات؛ وتبقى بوابة الإخراج ثابتة وتخزن الحالة السابقة. عندما تتغير إشارة الساعة من منخفضة إلى عالية، ينخفض ​​جهد واحد فقط من جهود الإخراج (بحسب إشارة البيانات) ويُفعّل/يعيد ضبط بوابة الإخراج: إذا كانت D = 0، يصبح الإخراج السفلي منخفضًا؛ وإذا كانت D = 1، يصبح الإخراج العلوي منخفضًا. طالما بقيت إشارة الساعة عالية، تحافظ مخارج مرحلة الإدخال على حالتها بغض النظر عن إدخال البيانات، وتُجبر بوابة الإخراج على البقاء في الحالة المقابلة، حيث يظل الصفر المنطقي للإدخال (لمرحلة الإخراج) نشطًا طالما كانت إشارة الساعة عالية. أي تغيير في إدخال البيانات أثناء ارتفاع إشارة الساعة لن يُغير حالة بوابتي الإدخال. وبالتالي فإن دور مزلاج الإخراج هو تخزين البيانات فقط عندما تكون إشارة الساعة منخفضة.

تتشابه هذه الدائرة بشكل كبير مع دائرة المزلاج D المُبَوَّب، حيث تقوم كلتا الدائرتين بتحويل حالتي الإدخال D (0 و1) إلى مجموعتين من الإدخال (01 و10) لمزلاج الإخراج SR عن طريق عكس إشارة إدخال البيانات (تقسم كلتا الدائرتين إشارة D الواحدة إلى إشارتين متكاملتين S و R ). ويكمن الاختلاف في استخدام بوابات NAND المنطقية في دائرة المزلاج D المُبَوَّب، بينما تُستخدم مزاليج SR NAND في دائرة القلاب D المُشغَّلة بالحافة الموجبة. ويتمثل دور هذه المزاليج في تثبيت الخرج النشط بإنتاج جهد منخفض (صفر منطقي)؛ وبالتالي، يمكن اعتبار دائرة القلاب D المُشغَّلة بالحافة الموجبة بمثابة دائرة مزلاج D مُبَوَّب مع بوابات إدخال مُثبَّتة.

يُصنع قلاب D الرئيسي-التابع بتوصيل قلابين D موصولين على التوالي، وعكس إشارة التفعيل لأحدهما. يُسمى رئيسي-تابع لأن القلاب الرئيسي يتحكم في قيمة خرج القلاب التابع Q، ويجبر القلاب التابع على الاحتفاظ بقيمته كلما تم تفعيله، حيث ينسخ القلاب التابع قيمته الجديدة من القلاب الرئيسي، ولا يغير قيمته إلا استجابةً لتغير في قيمة القلاب الرئيسي وإشارة الساعة.

في قلاب D الرئيسي-التابع المُفعّل بالحافة الصاعدة، عندما تكون إشارة الساعة منخفضة (منطقيًا 0)، تكون إشارة التمكين التي يراها المزلاج الرئيسي (إشارة الساعة المعكوسة) عالية (منطقيًا 1). يسمح هذا للمزلاج الرئيسي بتخزين قيمة الإدخال عندما تنتقل إشارة الساعة من منخفضة إلى عالية. عندما ترتفع إشارة الساعة (من 0 إلى 1)، تنخفض إشارة التمكين المعكوسة للمزلاج الرئيسي (من 1 إلى 0) وتُقفل القيمة التي يراها مدخل المزلاج الرئيسي . في الوقت نفسه تقريبًا، تنتقل إشارة التمكين المعكوسة مرتين للمزلاج التابع من منخفضة إلى عالية (من 0 إلى 1) مع إشارة الساعة. يسمح هذا للإشارة التي يلتقطها المزلاج الرئيسي المُقفل عند الحافة الصاعدة للساعة بالمرور عبر المزلاج التابع . عندما تعود إشارة الساعة إلى منخفضة (من 1 إلى 0)، يُقفل خرج المزلاج التابع ، وتُحفظ القيمة التي شوهدت عند الحافة الصاعدة الأخيرة للساعة بينما يبدأ المزلاج الرئيسي في قبول قيم جديدة استعدادًا للحافة الصاعدة التالية للساعة.

يؤدي إزالة العاكس الأيسر في الدائرة إلى إنشاء قلاب من النوع D يلتقط إشارة الدخل D عند الحافة الهابطة لإشارة الساعة. ويكون جدول الحقيقة الخاص به كالتالي:

د	سؤال	>	السؤال التالي
0	X	هبوط	0
1	X	هبوط	1

تُسمى القلابات التي تقرأ قيمة جديدة عند الحافة الصاعدة والهابطة لإشارة الساعة بالقلابات ثنائية الحافة. ​​يمكن بناء هذا النوع من القلابات باستخدام قلابين من النوع D أحاديي الحافة ومُضاعِف إشارات، أو باستخدام قلابين من النوع D أحاديي الحافة وثلاث بوابات XOR.

يمكن صنع بديل وظيفي فعال لقلاب D باستخدام الدوائر الديناميكية (حيث تُخزن المعلومات في مكثف) طالما يتم تزويدها بنبضات ساعة كافية؛ ورغم أنها ليست قلابًا حقيقيًا، إلا أنها تُسمى قلابًا نظرًا لدورها الوظيفي. بينما يتم تشغيل عنصر D الرئيسي-التابع عند حافة نبضة الساعة، يتم تشغيل كل مكون من مكوناته بمستويات الساعة. قلاب D المُشغَّل بالحافة ، كما يُطلق عليه رغم أنه ليس قلابًا حقيقيًا، لا يمتلك خصائص الرئيسي-التابع.

تُستخدم قلابات D ذات الحافة المُشغَّلة غالبًا في العمليات المتكاملة عالية السرعة باستخدام المنطق الديناميكي . وهذا يعني أن الخرج الرقمي يُخزَّن على سعة المكثف الطفيلي للجهاز أثناء عدم انتقاله بين حالتي التشغيل والإيقاف. يُسهِّل هذا التصميم إعادة الضبط ببساطة عن طريق تفريغ عقدة داخلية واحدة أو أكثر. من أنواع القلابات الديناميكية الشائعة نوع الساعة أحادية الطور الحقيقية (TSPC) الذي يُنفِّذ عملية القلاب باستهلاك طاقة منخفض وسرعات عالية. مع ذلك، لا تعمل القلابات الديناميكية عادةً عند سرعات الساعة الثابتة أو المنخفضة: فمع مرور الوقت الكافي، قد تُفرِّغ مسارات التسريب السعة الطفيلية بشكل كافٍ لتسبب دخول القلاب في حالات غير صالحة.
