نسبة الموجة المستقرة

في هندسة الراديو والاتصالات ، تُعدّ نسبة الموجة الموقوفة ( SWR ) مقياسًا لمطابقة معاوقة الأحمال مع المعاوقة المميزة لخط النقل أو الدليل الموجي . ينتج عن عدم تطابق المعاوقة موجات موقوفة على طول خط النقل، وتُعرَّف نسبة الموجة الموقوفة بأنها نسبة سعة الموجة الموقوفة الجزئية عند بطن (قيمة عظمى) إلى سعتها عند عقدة (قيمة صغرى) على طول الخط.

نسبة الموجة الموقوفة للجهد ( VSWR ) (تُنطق "فيزوار" ^{[ 1 ] [ 2 ]} ) هي نسبة الجهد الأقصى إلى الجهد الأدنى على خط نقل. على سبيل المثال، تعني نسبة VSWR البالغة 1.2 أن الجهد الأقصى يساوي 1.2 ضعف الجهد الأدنى على طول ذلك الخط، إذا كان طول الخط نصف طول موجة على الأقل.

يمكن تعريف نسبة الموجة الموقوفة (SWR) أيضاً بأنها نسبة السعة القصوى إلى السعة الدنيا لتيارات خط النقل ، أو شدة المجال الكهربائي ، أو شدة المجال المغناطيسي. وبإهمال فقد خط النقل، تكون هذه النسب متطابقة.

يتم تعريف نسبة الموجة الموقوفة للطاقة ( PSWR ) على أنها مربع VSWR، ^{[ 3 ]} ومع ذلك، فإن هذا المصطلح المهمل ليس له علاقة فيزيائية مباشرة بالطاقة المشاركة فعليًا في الإرسال.

يُقاس معدل الموجة الموقوفة (SWR) عادةً باستخدام جهاز مخصص يُسمى مقياس SWR . ولأن SWR هو مقياس لممانعة الحمل نسبةً إلى الممانعة المميزة لخط النقل المستخدم (والتي تحدد معًا معامل الانعكاس كما هو موضح أدناه )، فإن مقياس SWR لا يستطيع تفسير الممانعة التي يقرأها بدلالة SWR إلا إذا صُمم ليتوافق مع نفس الممانعة المميزة للخط. عمليًا، معظم خطوط النقل المستخدمة في هذه التطبيقات هي كابلات محورية بممانعة إما 50 أو 75 أوم ، لذا فإن معظم مقاييس SWR تتوافق مع أحد هذين النوعين.

يُعدّ فحص نسبة الموجة الموقوفة (SWR) إجراءً قياسيًا في محطات الراديو. ورغم إمكانية الحصول على المعلومات نفسها بقياس معاوقة الحمل باستخدام محلل المعاوقة (أو "جسر المعاوقة")، إلا أن مقياس نسبة الموجة الموقوفة أبسط وأكثر متانة لهذا الغرض. فمن خلال قياس مقدار عدم تطابق المعاوقة عند مخرج جهاز الإرسال، يكشف عن المشاكل الناتجة إما عن الهوائي أو خط النقل.

يُستخدم معدل الموجة الموقوفة (SWR) كمقياس لمطابقة معاوقة الحمل مع المعاوقة المميزة لخط نقل إشارات الترددات الراديوية (RF). ينطبق هذا بشكل خاص على خطوط النقل التي تربط أجهزة إرسال واستقبال الراديو بهوائياتها ، بالإضافة إلى الاستخدامات المشابهة لكابلات الترددات الراديوية مثل توصيلات تلفزيون الكابل بأجهزة استقبال التلفزيون ومضخمات التوزيع . تتحقق مطابقة المعاوقة عندما تكون معاوقة المصدر هي المرافق المركب لمعاوقة الحمل. أسهل طريقة لتحقيق ذلك، والتي تقلل الفاقد على طول خط النقل، هي أن يكون الجزء التخيلي من المعاوقة المركبة لكل من المصدر والحمل مساويًا للصفر، أي مقاومة خالصة، مساويًا للمعاوقة المميزة لخط النقل. عند وجود عدم تطابق بين معاوقة الحمل وخط النقل، ينعكس جزء من الموجة الأمامية المرسلة نحو الحمل عائدًا على طول خط النقل نحو المصدر. ثم يرى المصدر مقاومة مختلفة عما يتوقعه، مما قد يؤدي إلى طاقة أقل (أو في بعض الحالات، طاقة أكبر) يتم توفيرها منه، وتكون النتيجة حساسة للغاية للطول الكهربائي لخط النقل.

عادةً ما يكون هذا التباين غير مرغوب فيه، ويؤدي إلى تكوّن موجات مستقرة على طول خط النقل، مما يزيد من فقد الطاقة فيه (وهو أمر بالغ الأهمية عند الترددات العالية والكابلات الطويلة). نسبة الموجة المستقرة (SWR) هي مقياس لعمق هذه الموجات المستقرة، وبالتالي فهي مقياس لمدى توافق الحمل مع خط النقل. ينتج عن الحمل المتوافق نسبة موجة مستقرة 1:1، مما يعني عدم وجود موجة منعكسة. أما نسبة الموجة المستقرة اللانهائية فتمثل انعكاسًا كاملاً بواسطة حمل غير قادر على امتصاص الطاقة الكهربائية، حيث تنعكس كل الطاقة الساقطة عائدةً إلى المصدر.

ينبغي فهم أن مطابقة الحمل مع خط النقل تختلف عن مطابقة المصدر مع خط النقل، أو مطابقة المصدر مع الحمل عند مرور الإشارة عبر خط النقل. على سبيل المثال، إذا كانت هناك مطابقة تامة بين معاوقة الحمل ( Z load ) ومعاوقة المصدر (Z  source = Z  load ) ، فستبقى هذه المطابقة التامة قائمةً إذا تم توصيل المصدر والحمل عبر خط نقل بطول كهربائي يساوي نصف طول موجة (أو مضاعفات نصف طول موجة) باستخدام خط نقل ذي معاوقة مميزة (Z 0 ). مع ذلك، لن تكون نسبة الموجة الموقوفة (SWR) عادةً 1:1، إذ تعتمد فقط على Z load  و Z 0  . مع اختلاف طول خط النقل، سيرى المصدر معاوقة مختلفة عن Z load ، والتي قد تكون مطابقة جيدة أو غير جيدة للمصدر. أحيانًا يكون هذا مقصودًا، كما هو الحال عند استخدام قسم مطابقة ربع موجة لتحسين المطابقة بين مصدر وحمل غير متطابقين.

مع ذلك ، تُصمَّم مصادر الترددات الراديوية النموذجية ، مثل أجهزة الإرسال ومولدات الإشارات، لقياس مقاومة حمل بحتة، مثل 50 أوم أو 75 أوم، بما يتوافق مع المعاوقات المميزة لخطوط النقل الشائعة. في هذه الحالات، يضمن مطابقة الحمل مع خط النقل، أي Z _load = Z ₀ ، أن يرى المصدر دائمًا نفس معاوقة الحمل كما لو لم يكن خط النقل موجودًا. وهذا يُطابق نسبة الموجة الموقوفة 1:1. كما يعني هذا الشرط ( Z _load = Z ₀ ) أن الحمل الذي يراه المصدر مستقل عن الطول الكهربائي لخط النقل. وبما أن الطول الكهربائي لجزء مادي من خط النقل يعتمد على تردد الإشارة، فإن انتهاك هذا الشرط يعني أن المعاوقة التي يراها المصدر عبر خط النقل تصبح دالةً للتردد (خاصةً إذا كان الخط طويلًا)، حتى لو كانت Z _load مستقلة عن التردد. لذا، عمليًا، تعني نسبة الموجة الموقوفة الجيدة (قريبة من 1:1) أن خرج جهاز الإرسال يرى المعاوقة المطلوبة بدقة لضمان التشغيل الأمثل والآمن.

يتكون مُركِّب الجهد للموجة المستقرة في خط نقل منتظم من الموجة الأمامية (ذات السعة المركبة ).${\displaystyle V_{f}}$) متراكبة على الموجة المنعكسة (ذات السعة المركبة)${\displaystyle V_{r}}$).

تنعكس الموجة جزئيًا عندما ينتهي خط النقل بممانعة لا تساوي ممانعته المميزة . معامل الانعكاس${\displaystyle \Gamma }$يمكن تعريفها على النحو التالي:

${\displaystyle \Gamma ={\frac {V_{r}}{V_{f}}}.}$

أو

${\displaystyle \Gamma ={Z_{L}-Z_{0} \over Z_{L}+Z_{0}}}$

${\displaystyle \Gamma }$هو عدد مركب يصف كلاً من مقدار الانعكاس وانزياح الطور. أبسط الحالات مع${\displaystyle \Gamma }$المقاسات عند الحمل هي:

• ${\displaystyle \Gamma =-1}$: انعكاس سلبي كامل، عندما يكون الخط قصير الدائرة،
• ${\displaystyle \Gamma =0}$لا يوجد انعكاس عندما يكون الخط متطابقًا تمامًا،
• ${\displaystyle \Gamma =+1}$: انعكاس إيجابي كامل، عندما تكون الدائرة مفتوحة.

تتناسب نسبة الموجة الموقوفة (SWR) بشكل مباشر مع حجم${\displaystyle \Gamma }$.

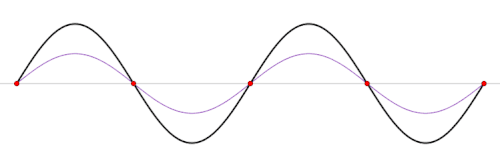

في بعض النقاط على طول الخط، تتداخل الموجات الأمامية والمنعكسة تداخلاً بناءً، وتكون متطابقة تماماً في الطور، مع السعة الناتجة.${\displaystyle V_{\text{max}}}$يُعطى بواسطة مجموع سعات تلك الموجات:

${\displaystyle {\begin{aligned}|V_{\text{max}}|&=|V_{f}|+|V_{r}|\\&=|V_{f}|+|\Gamma V_{f}|\\&=(1+|\Gamma |)|V_{f}|.\end{aligned}}}$

وفي نقاط أخرى، تتداخل الموجات بفارق طور 180 درجة، مما يؤدي إلى إلغاء جزئي للسعات:

${\displaystyle {\begin{aligned}|V_ {\text{min}}|&=|V_{f}|-|V_{r}|\\&=|V_{f}|-|\Gamma V_{f}|\\&=(1-|\Gamma |)|V_{f}|.\end{محاذاة}}}$

نسبة الموجة الموقوفة للجهد هي

${\displaystyle {\text{VSWR}}={\frac {|V_{\text{max}}|}{|V_{\text{min}}|}}={\frac {1+|\Gamma |}{1-|\Gamma |}}.}$

نظراً لحجم${\displaystyle \Gamma }$يقع دائمًا ضمن النطاق [0,1]، ويكون معامل الموجة الموقوفة (SWR) دائمًا أكبر من أو يساوي واحدًا. لاحظ أن طوري V_f و V_{_r} يتغيران على طول خط النقل في اتجاهين متعاكسين. لذلك، فإن معامل الانعكاس ذو القيمة المركبة${\displaystyle \Gamma }$يختلف أيضًا، ولكن فقط في الطور. حيث تعتمد نسبة الموجة الموقوفة فقط على المقدار المركب لـ${\displaystyle \Gamma }$، ويمكن ملاحظة أن نسبة الموجة الموقوفة المقاسة عند أي نقطة على طول خط النقل (مع إهمال خسائر خط النقل) تحصل على قراءة متطابقة.

بما أن قدرة الموجات الأمامية والمنعكسة تتناسب مع مربع مكونات الجهد الناتجة عن كل موجة، يمكن التعبير عن نسبة الموجة الموقوفة (SWR) بدلالة القدرة الأمامية والمنعكسة:

${\displaystyle {\text{SWR}}={\frac {1+{\sqrt {P_{r}/P_{f}}}}{1-{\sqrt {P_{r}/P_{f}}}}}.}$

من خلال أخذ عينات من الجهد والتيار المركبين عند نقطة الإدخال، يستطيع مقياس نسبة الموجة الموقوفة (SWR) حساب الجهد الأمامي والجهد المنعكس الفعالين على خط النقل للممانعة المميزة التي صُمم المقياس لأجلها. ولأن القدرة الأمامية والقدرة المنعكسة ترتبطان بمربع الجهد الأمامي والقدرة المنعكسة، فإن بعض مقاييس نسبة الموجة الموقوفة تعرض أيضًا القدرة الأمامية والقدرة المنعكسة.

في الحالة الخاصة لحمل R _L ، وهو مقاوم بحت ولكنه لا يساوي المعاوقة المميزة لخط النقل Z ₀ ، يتم إعطاء نسبة الموجة الموقوفة (SWR) ببساطة من خلال نسبتهما:

${\displaystyle {\text{SWR}}=\max \left\{{\frac {R_{\text{L}}}{\,Z_{\text{0}}\,}}\,,{\frac {\,Z_{\text{0}}\,}{R_{\text{L}}}}\right\}}$

يتم اختيار النسبة أو مقلوبها للحصول على قيمة أكبر من الواحد.

باستخدام الترميز المركب لسعات الجهد، بالنسبة لإشارة بتردد f ، يُفهم أن الجهود الفعلية (الحقيقية) V _actual كدالة للزمن t ترتبط بالجهود المركبة وفقًا لما يلي:

${\displaystyle V_{\mathsf {actual}}={\mathcal {R_{e}}}(e^{i2\pi ft}V)~.}$

وبالتالي، بأخذ الجزء الحقيقي من الكمية المركبة داخل القوسين، يتكون الجهد الفعلي من موجة جيبية بتردد f وسعة ذروة تساوي القيمة المركبة لـ V ، وطور يُعطى بطور V المركب . وباعتبار الموضع على طول خط النقل x ، وينتهي الخط بحمل يقع عند x₀ _، فإن السعات المركبة للموجتين الأمامية والعكسية تُكتب على النحو التالي:

${\displaystyle {\begin{aligned}V_{\mathsf {fwd}}(x)&=e^{-ik(x-x_{\mathsf {o}})}A\\V_{\mathsf {rev}}(x)&=\Gamma e^{ik(x-x_{\mathsf {o}})}A\end{aligned}}}$

بالنسبة لسعة مركبة A (المقابلة للموجة الأمامية عند x _o) ، تستخدم بعض العلاجات متجهات طورية حيث يكون التغير الزمني وفقًا لـ${\displaystyle e^{-i2\pi ft}}$والاعتماد المكاني (للموجة في الاتجاه +x ) لـ${\displaystyle \ e^{+ik(x-x_{\mathsf {o}})}~.}$كلا الاتفاقين يحققان نفس النتيجة بالنسبة لـ V _الفعلي .

وفقًا لمبدأ التراكب، فإن الجهد الكلي الموجود عند أي نقطة x على خط النقل يساوي مجموع الجهود الناتجة عن الموجات الأمامية والمنعكسة:

${\displaystyle {\begin{aligned}V_{\mathsf {net}}(x)&=V_{\mathsf {fwd}}(x)+V_{\mathsf {rev}}(x)\\&=e^{-ik(x-x_{\mathsf {o}})}\left(1+\Gamma e^{i2k(x-x_{\mathsf {o}})}\right)A\end{aligned}}}$

بما أننا مهتمون بتغيرات مقدار V الصافي _على طول الخط (كدالة لـ x )، فسنحل المعادلة لإيجاد مربع مقدار هذه الكمية، مما يبسط العمليات الحسابية. وللحصول على مربع المقدار، نضرب الكمية المذكورة أعلاه في مرافقها المركب .

${\displaystyle {\begin{aligned}|V_{\mathsf {net}}(x)|^{2}&=V_{\mathsf {net}}(x)V_{\mathsf {net}}^{*}(x)\\&=e^{-ik\left(x-x_{\mathsf {o}}\right)}\left(1+\Gamma e^{i2k\left(x-x_{\mathsf {o}}\right)}\right)A\,e^{+ik\left(x-x_{\mathsf {o}}\right)}\left(1+\Gamma ^{*}e^{-i2k\left(x-x_{\mathsf {o}}\right)}\right)A^{*}\\&=\left[\ 1+|\Gamma |^{2}+2\ \operatorname {\mathcal {R_{e}}} \left(\Gamma e^{i2k\left(x-x_{\mathsf {o}}\right)}\right)\ \right]|A|^{2}\end{aligned}}}$

اعتمادًا على طور الحد الثالث، تكون القيم القصوى والدنيا لـ V _net (الجذر التربيعي للكمية في المعادلات) هي${\displaystyle \ \left(1+|\Gamma |\right)|A|\ }$و${\displaystyle \ \left(1-|\Gamma |\right)|A|\ ,}$على التوالي، لنسبة الموجة المستقرة التالية:

${\displaystyle {\boldsymbol {\mathsf {SWR}}}={\frac {|V_{\mathsf {max}}|}{|V_{\mathsf {min}}|}}={\frac {1+|\Gamma |}{1-|\Gamma |}}}$

${\displaystyle \left|\Gamma \right|={\frac {\ {\boldsymbol {\mathsf {SWR}}}-1\ }{{\boldsymbol {\mathsf {SWR}}}+1}}}$

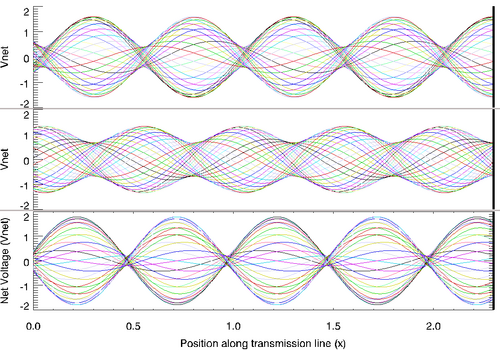

كما سبق ذكره. وعلى هذا المنوال، فإن التعبير أعلاه لـ${\displaystyle \ |V_{\mathsf {net}}(x)|^{2}\ }$يُلاحظ أنه يتذبذب بشكل جيبي بين${\displaystyle \ |V_{\mathsf {min}}|^{2}\ }$و${\displaystyle \ |V_{\mathsf {max}}|^{2}\ }$بفترة زمنية مقدارها 2π  / 2k . وهذا نصف   الطول الموجي الموجه λ = 2π  / k  للتردد f . ويمكن تفسير ذلك بأنه ناتج عن تداخل موجتين من نفس التردد  تسيران في اتجاهين متعاكسين .

على سبيل المثال، عند تردد f = 20 ميجاهرتز (طول موجة في الفضاء الحر 15 مترًا) في خط نقل معامل سرعته 0.67 ، يكون طول الموجة الموجهة (المسافة بين ذروتي جهد الموجة الأمامية وحدها) λ = 10 أمتار. عندما تكون الموجة الأمامية عند x = 0 في طور صفري (ذروة الجهد)، فإنها عند x = 10 أمتار تكون أيضًا في طور صفري، بينما عند x = 5 أمتار تكون في طور 180° (ذروة الجهد السالب ). من ناحية أخرى، يكون طول موجة الجهد الناتج عن موجة مستقرة، والمتولدة من إضافتها إلى موجة منعكسة، بين ذروتيها 1/2 λ = 5 أمتار فقط . اعتمادًا على موقع الحمل وطور الانعكاس، قد تظهر ذروة في قيمة V net _عند x = 1.3 متر. ثم تظهر ذروة أخرى عند | V _net | = V _max عند x = 6.3 م، بينما ستجد الحد الأدنى للموجة المستقرة عند x = 3.8 م، 8.8 م، إلخ.

يُعدّ قياس وفحص نسبة الموجة الموقوفة (SWR) من أكثر الحالات شيوعًا عند تركيب وضبط هوائيات الإرسال . فعندما يتم توصيل جهاز إرسال بهوائي عبر خط تغذية ، يجب أن تتطابق معاوقة نقطة القيادة للهوائي مع المعاوقة المميزة لخط التغذية حتى يتمكن جهاز الإرسال من رؤية المعاوقة المصممة له (معاوقة خط التغذية، والتي عادةً ما تكون 50 أو 75 أوم).

قد تختلف معاوقة تصميم هوائي معين نتيجةً لعدد من العوامل التي لا يمكن تحديدها بدقة دائمًا. تشمل هذه العوامل تردد جهاز الإرسال (مقارنةً بتردد تصميم الهوائي أو تردد الرنين )، وارتفاع الهوائي فوق سطح الأرض وجودتها، وقربه من الهياكل المعدنية الكبيرة، والاختلافات في الحجم الدقيق للموصلات المستخدمة في تصنيع الهوائي. ^{[ 5 ] (ص20.2)}

عندما لا تتطابق معاوقة الهوائي وخط التغذية، يواجه جهاز الإرسال معاوقة غير متوقعة، ما قد يعيق قدرته على إنتاج كامل طاقته، بل وقد يتسبب في تلفه في بعض الحالات. ^{[ 5 ] (ص 19.4-19.6)} تزيد الطاقة المنعكسة في خط النقل من متوسط ​​التيار، وبالتالي تزيد من الفاقد في خط النقل مقارنةً بالطاقة المُوَصَّلة فعليًا إلى الحمل. ^{[ 6 ]} إن تفاعل هذه الموجات المنعكسة مع الموجات الأمامية هو ما يُسبب أنماط الموجات المستقرة، ^{[ 5 ] (ص 19.4-19.6)} مع ما لاحظناه من آثار سلبية. ^{[ 5 ] (ص 19.13)}

يمكن أحيانًا مطابقة معاوقة الهوائي مع معاوقة خط التغذية عن طريق ضبط الهوائي نفسه، ولكن في حالات أخرى، يُمكن استخدام موالف هوائي ، وهو جهاز لمطابقة المعاوقة. يسمح تركيب الموالف بين خط التغذية والهوائي لخط التغذية برؤية حمل قريب من معاوقته المميزة، مع توجيه معظم طاقة المُرسِل (قد يتبدد جزء صغير منها داخل الموالف) إلى الهوائي للإشعاع، على الرغم من معاوقة نقطة التغذية غير المقبولة. كما يُمكن لتركيب الموالف بين المُرسِل وخط التغذية تحويل المعاوقة عند طرف المُرسِل من خط التغذية إلى معاوقة يُفضلها المُرسِل. مع ذلك، في الحالة الأخيرة، يظل خط التغذية ذا نسبة موجة واقفة عالية، مما يؤدي إلى زيادة خسائر خط التغذية دون معالجة.

يعتمد مقدار هذه الخسائر على نوع خط النقل وطوله، وتزداد دائمًا مع التردد. على سبيل المثال، قد يكون لهوائي معين يُستخدم بعيدًا عن تردد رنينه نسبة موجة واقفة (SWR) تبلغ 6:1. عند تردد 3.5 ميجاهرتز ، ومع تغذية هذا الهوائي عبر 75 مترًا من كابل RG-8A المحوري، ستكون الخسارة الناتجة عن الموجات الواقفة 2.2 ديسيبل. مع ذلك، فإن نفس نسبة عدم التوافق 6:1 عبر 75 مترًا من كابل RG-8A المحوري ستؤدي إلى خسارة قدرها 10.8 ديسيبل عند تردد 146 ميجاهرتز. ^{[ 5 ] (ص 19.4-19.6)} وبالتالي، يصبح التوافق الأفضل بين الهوائي وخط التغذية، أي انخفاض نسبة الموجة الواقفة، ذا أهمية متزايدة مع زيادة التردد، حتى لو كان جهاز الإرسال قادرًا على استيعاب المعاوقة المرصودة (أو تم استخدام موالف هوائي بين جهاز الإرسال وخط التغذية).

قد تعاني بعض أنواع الإرسال من آثار سلبية أخرى ناتجة عن انعكاس الموجات على خط الإرسال. فعلى سبيل المثال، قد يُعاني البث التلفزيوني التناظري من ظاهرة "التشويش" نتيجة ارتداد الإشارات المتأخرة ذهابًا وإيابًا على خط طويل. كما قد يتأثر بث FM ستيريو، وقد تتعرض الإشارات الرقمية لنبضات متأخرة تؤدي إلى أخطاء في البتات. وتحدث هذه الآثار عندما تكون أزمنة تأخير الإشارة أثناء عودتها للأسفل ثم صعودها مرة أخرى على الخط مماثلة لثوابت زمن التضمين. ولهذا السبب، تتطلب هذه الأنواع من الإرسال نسبة موجة واقفة منخفضة على خط التغذية، حتى وإن كان الفقد الناتج عن نسبة الموجة الواقفة مقبولًا، ويتم إجراء المطابقة عند جهاز الإرسال.

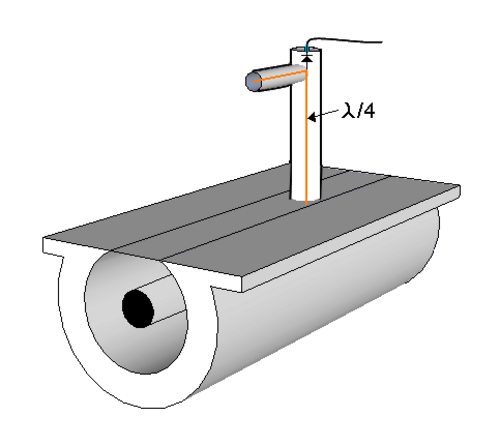

يمكن استخدام العديد من الطرق المختلفة لقياس نسبة الموجة الموقوفة. الطريقة الأكثر بديهية هي استخدام خط مشقوق ، وهو جزء من خط نقل يحتوي على فتحة تسمح لمسبار باكتشاف الجهد الفعلي عند نقاط مختلفة على طول الخط. ^{[ 7 ]}

وبالتالي، يمكن مقارنة القيمتين القصوى والدنيا مباشرةً. تُستخدم هذه الطريقة في نطاق الترددات العالية جدًا (VHF) وما فوقها. أما في نطاق الترددات المنخفضة، فتكون هذه الخطوط طويلة جدًا وغير عملية.

يمكن استخدام الموصلات الاتجاهية في نطاقات الترددات العالية (HF) وحتى ترددات الميكروويف. بعضها بطول ربع موجة أو أكثر، مما يحد من استخدامها في الترددات العالية. بينما تقوم أنواع أخرى من الموصلات الاتجاهية بأخذ عينات من التيار والجهد عند نقطة واحدة في مسار الإرسال، ثم تجمعهما رياضيًا لتمثيل الطاقة المتدفقة في اتجاه واحد. ^{[ 8 ]} قد يحتوي النوع الشائع من مقياس نسبة الموجة الموقوفة/مقياس الطاقة المستخدم في عمليات الهواة على موصل اتجاهي مزدوج. بينما تستخدم أنواع أخرى موصلًا واحدًا يمكن تدويره 180 درجة لأخذ عينات من الطاقة المتدفقة في كلا الاتجاهين. تتوفر الموصلات أحادية الاتجاه من هذا النوع للعديد من نطاقات التردد ومستويات الطاقة، وبقيم اقتران مناسبة للمقياس التناظري المستخدم.

يمكن استخدام القدرة الأمامية والمنعكسة المقاسة بواسطة الموصلات الاتجاهية لحساب نسبة الموجة الموقوفة (SWR). يمكن إجراء الحسابات رياضيًا بصيغة تناظرية أو رقمية، أو باستخدام الطرق البيانية المدمجة في جهاز القياس كمقياس إضافي، أو بقراءة نقطة تقاطع مؤشرين على نفس الجهاز. يمكن استخدام أجهزة القياس المذكورة أعلاه "في خط" الإشارة، أي أن كامل قدرة جهاز الإرسال تمر عبر جهاز القياس، مما يسمح بالمراقبة المستمرة لنسبة الموجة الموقوفة. أما الأجهزة الأخرى، مثل محللات الشبكة، والموصلات الاتجاهية منخفضة الطاقة، وجسور الهوائيات، فتستخدم طاقة منخفضة للقياس، ويجب توصيلها بدلًا من جهاز الإرسال. يمكن استخدام دوائر الجسور لقياس الأجزاء الحقيقية والخيالية لممانعة الحمل مباشرةً، واستخدام هذه القيم لاستنتاج نسبة الموجة الموقوفة. توفر هذه الطرق معلومات أكثر من مجرد نسبة الموجة الموقوفة أو القدرة الأمامية والمنعكسة. ^{[ 9 ]} تستخدم محللات الهوائيات المستقلة طرق قياس متنوعة، ويمكنها عرض نسبة الموجة الموقوفة ومعلمات أخرى مرسومة مقابل التردد. باستخدام الموصلات الاتجاهية وجسر معًا، من الممكن صنع جهاز مدمج يقرأ مباشرة في المعاوقة المركبة أو في نسبة الموجة الموقوفة. ^{[ 10 ]} كما تتوفر أجهزة تحليل هوائي مستقلة تقيس معلمات متعددة.

يُشار أحيانًا إلى مصطلح نسبة الموجة الموقوفة للقدرة (PSWR) ويُعرَّف بأنه مربع نسبة الموجة الموقوفة للجهد. ويُعتبر هذا المصطلح على نطاق واسع "مضللاً". ^{[ 11 ]}

إن مصطلح "نسبة القدرة إلى الموجة الموقوفة"، الذي قد يُصادف أحياناً، هو أكثر تضليلاً، لأن توزيع القدرة على طول خط خالٍ من الفقد يكون ثابتاً  .

مع ذلك، يتوافق هذا مع أحد أنواع قياس نسبة الموجة الموقوفة (SWR) باستخدام ما كان يُعد سابقًا أداة قياس قياسية عند ترددات الميكروويف، وهو الخط المشقوق . الخط المشقوق عبارة عن دليل موجي (أو خط محوري مملوء بالهواء) توضع فيه هوائي استشعار صغير، وهو جزء من كاشف بلوري أو كاشف آخر، في المجال الكهربائي للخط. يتم تقويم الجهد المستحث في الهوائي إما بواسطة ثنائي نقطة التلامس (مقوم بلوري) أو ثنائي حاجز شوتكي مدمج في الكاشف. تتميز هذه الكواشف بخرج تربيعي عند مستويات الإدخال المنخفضة. وبالتالي، تتوافق القراءات مع مربع المجال الكهربائي على طول الشق، ^{E²(x)، مع قيم قصوى ودنيا E²max} و E²min ^عند _تحريك المجس على طول الشق . نسبة هاتين القيمتين تعطي مربع ^نسبة الموجة الموقوفة، ما يُعرف بنسبة الموجة الموقوفة الجزئية (PSWR ₎ . ^{[ 13 ]}

إن أسلوب ترشيد المصطلحات هذا محفوفٌ بالمشاكل. لا يظهر سلوك قانون التربيع لثنائي الكاشف إلا عندما يكون الجهد عبره أقل من نقطة انعطافه. بمجرد أن يتجاوز الجهد المُكتشف هذه النقطة، يصبح استجابة الثنائي خطية تقريبًا. في هذه الحالة، يُنتج الثنائي ومكثف الترشيح المرتبط به جهدًا يتناسب مع ذروة الجهد المُقاس. لن يكون لدى مُشغل هذا الكاشف مؤشرٌ واضحٌ على وضع تشغيل ثنائي الكاشف، وبالتالي فإن التمييز بين نتائج نسبة الموجة الموقوفة (SWR) أو ما يُسمى بنسبة الموجة الموقوفة للطاقة (PSWR) غير عملي. ولعل الأسوأ من ذلك هو الحالة الشائعة التي يكون فيها الحد الأدنى للجهد المُكتشف أقل من نقطة الانعطاف والحد الأقصى أعلى منها. في هذه الحالة، تكون النتائج المحسوبة عديمة المعنى إلى حد كبير. لذا، فإن مصطلحي PSWR ونسبة الموجة الموقوفة للطاقة يُعتبران قديمين، ويجب اعتبارهما فقط من منظور القياسات التقليدية.

قد يؤثر معدل الموجة الموقوفة (SWR) سلبًا على أداء التطبيقات الطبية القائمة على الموجات الميكروية. ففي الجراحة الكهربائية الميكروية ، قد لا يكون الهوائي الموضوع مباشرة في النسيج متوافقًا تمامًا مع خط التغذية، مما يؤدي إلى تكوّن موجات موقوفة، والتي قد تؤثر بدورها على مكونات المراقبة المستخدمة لقياس مستويات الطاقة، ما يجعل هذه القياسات أقل موثوقية. ^{[ 14 ]}
