17 سم منجم متوسط الحجم
| 17 سم منجم متوسط الحجم | |
|---|---|
 17 سم Minenwerfer غير متوفر في النصب التذكاري في فردان ، فردان ، فرنسا | |
| يكتب | ملاط الخندق المتوسط |
| مكان المنشأ | الإمبراطورية الألمانية |
| سجل الخدمة | |
| في الخدمة | 1913–1918 |
| مستخدم بواسطة | |
| الحروب | الحرب العالمية الاولى |
| تاريخ الإنتاج | |
| مصمم | راينميتال |
| الشركة المصنعة | راينميتال |
| تم إنتاجه | 1913–1918 |
| رقم البناء | حوالي 2361 |
| المتغيرات | 17 سم مليمتر وات غير متاح |
| تحديد | |
| كتلة | 483 كجم (1065 رطل) |
| طول البرميل | أ/أ: 64.6 سم (2 قدم 1 بوصة) ل/3.8 غير متاح: 76.5 سم (2 قدم 6 بوصة) ل/4.5 |
| عيار | 170 ملم (6.69 بوصة) |
| نكص | نبع مائي |
| عربة | مسار الصندوق |
| ارتفاع | +45° إلى 90° |
| عبور | 25 درجة |
| معدل إطلاق النار | 20 دورة في الدقيقة |
| سرعة الفوهة | 200 متر/ثانية (656 قدم/ثانية) |
| مدى الرماية الفعال | 300 متر (325 ياردة) |
| أقصى مدى لإطلاق النار | 1600 متر (1700 ياردة) |
| المعالم السياحية | بانورامي |
.svg/1280px-Flag_of_Germany_(1867%E2%80%931918).svg.png){kind=small}
كان هاون 17 سم متوسط الوزن ( 17 سم mMW) هاونًا استخدمته ألمانيا في الحرب العالمية الأولى .
التطوير والاستخدام
تم تطوير السلاح لاستخدامه من قبل قوات المهندسين بعد حصار بورت آرثر خلال الحرب الروسية اليابانية عام 1905، وتم تصميمه لمحاربة قذائف الهاون الثقيلة عن طريق رمي قذيفة أخف وزناً للدفاع عن القلعة. [2] كان عبارة عن مدفع هاون محمل بالفوهة ومخروطي به نظام ارتداد هيدروليكي قياسي. أطلق قذائف شديدة الانفجار تزن 50 كيلوغرامًا (110 رطل)، والتي تحتوي على حشو متفجر أكثر بكثير من قذائف المدفعية العادية من نفس العيار. سمحت السرعة المنخفضة للفوهة بجدران قذيفة أرق، وبالتالي مساحة أكبر للحشو. علاوة على ذلك، سمحت السرعة المنخفضة باستخدام متفجرات مثل نترات الأمونيوم - الكربون الذي كان أقل مقاومة للصدمات من مادة تي إن تي ، والتي كانت نادرة. تسبب هذا في عدد كبير من الانفجارات المبكرة مما جعل طاقم مينينويرفر أكثر خطورة من قطع المدفعية العادية. كان قادرًا أيضًا على إطلاق قذائف غازية تزن 40 كجم. [3]
تم وضع نسخة جديدة من السلاح، بماسورة أطول، في الإنتاج في وقت ما أثناء الحرب. وقد أطلق عليها اسم 17 سم mMW n/A ( الفن الجديد ) أو "النمط الجديد"، بينما أطلق على النموذج الأقدم اسم a/A ( الفن البديل ) أو "النمط القديم". كما تم تعديل نماذج a/A إلى 16a و16b، حيث كان للطراز 16a امتداد ماسورة مثبت على البرميل القديم، وتم إنشاء b عن طريق استبدال ماسورة الطراز القديم بماسورة فارغة مخددة أقصر بمقدار 4 سم من براميل الطراز الجديد. [4] [3]
في العمل، تم وضع mMW في حفرة، بعد إزالة عجلاتها، بعمق لا يقل عن 1.5 متر لحمايتها وطاقمها. يمكن سحبها لمسافات قصيرة بواسطة أربعة رجال أو حملها بواسطة 17. وعلى الرغم من مداها القصير للغاية، فقد أثبتت mMW أنها فعالة للغاية في تدمير المخابئ والتحصينات الميدانية الأخرى. وبالتالي، انخفض عددها من 116 في الخدمة عندما اندلعت الحرب إلى حوالي 2361 في عام 1918. [5]
كما استخدمت قوات SS Heimwehr Danzig قطعتين من الذخيرة المتفجرة مقاس 17 سم أثناء غزو بولندا . [6]
أمثلة على البقاء
- المتحف المركزي للفوج الملكي للمدفعية الكندية، شيلو، مانيتوبا
- في النصب التذكاري للحرب الأسترالية، كانبيرا
- كما يوجد في أوبورن، ماساتشوستس، نموذج أولي من البرميل القصير في قاعة الفيلق الأمريكي
- أ/أ (1917 Rh.MF. Nr.5763) في متحف كوينزلاند، بريسبان
- غير متوفر (1917 Sächsische Maschinen Fabrik Nr 5184) في مركز كامبلتاون للتراث ، اسكتلندا
- 4980 خارج مركز خدمة مجلس المنطقة، روكسبيرج، أوتاجو، نيوزيلندا . [7] [8]
- شارع ويلبر، كرانستون، رود آيلاند
- قاعة تذكارية، مونسون، ماساتشوستس
- حديقة الشلالات، بيندلتون، إنديانا، الولايات المتحدة الأمريكية
- يوجد في حديقة ستافلي سينتينال في ستافلي، ألبرتا، نسخة قصيرة الماسورة (الرقم التسلسلي 1972) من الهاون معروضة جنبًا إلى جنب مع مدفع رشاش سبانداو . [9]
- متحف فيتاوتاس للحرب العظمى الصفحة الرئيسية
- فرع الفيلق الملكي الكندي رقم 15 هاربور جريس [10]
انظر أيضا
معرض الصور
-
نسخة مبكرة ذات ماسورة قصيرة على عربتها -

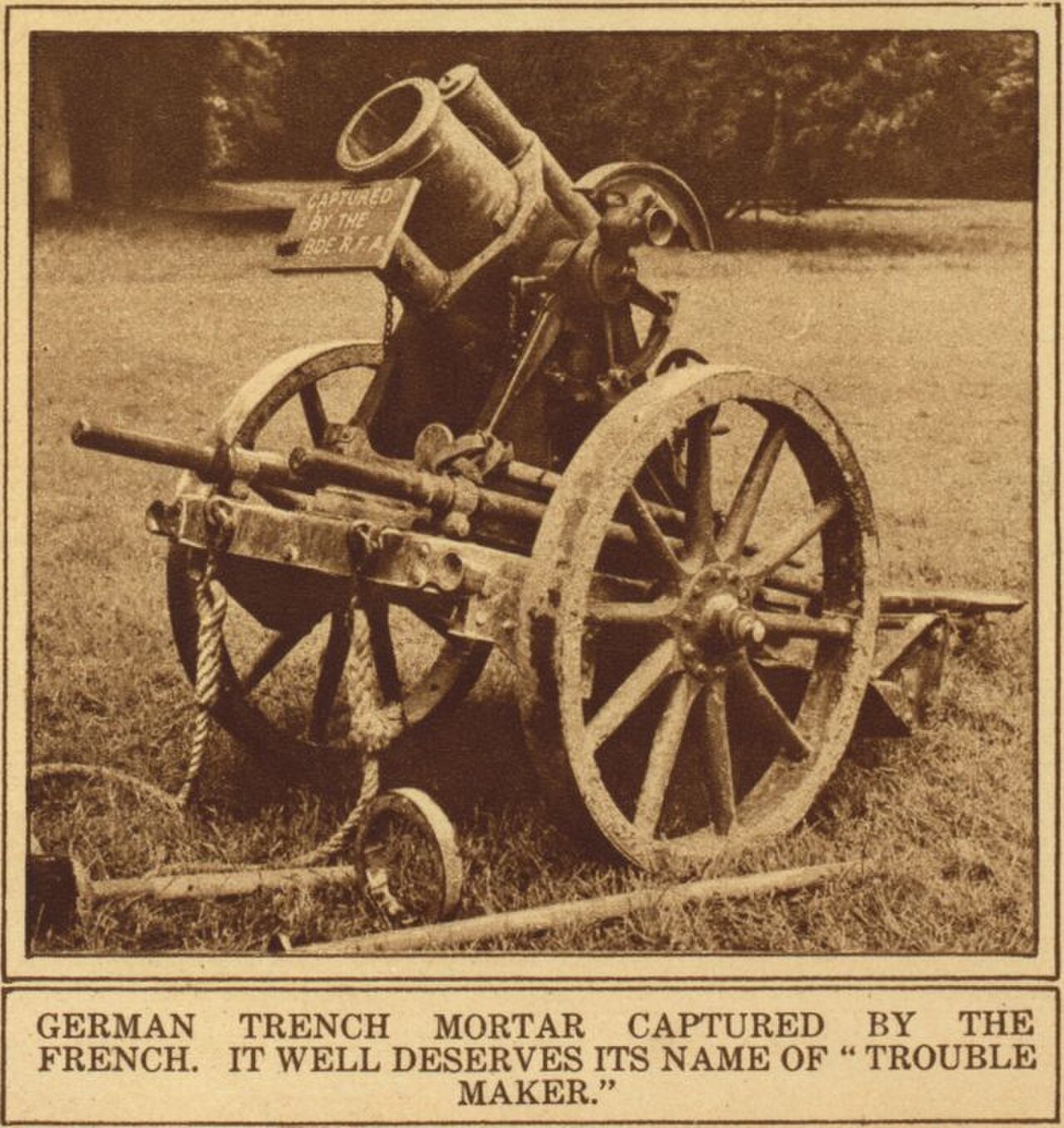

نموذج a/A في وضع النقل، مع عجلات مرفقة -

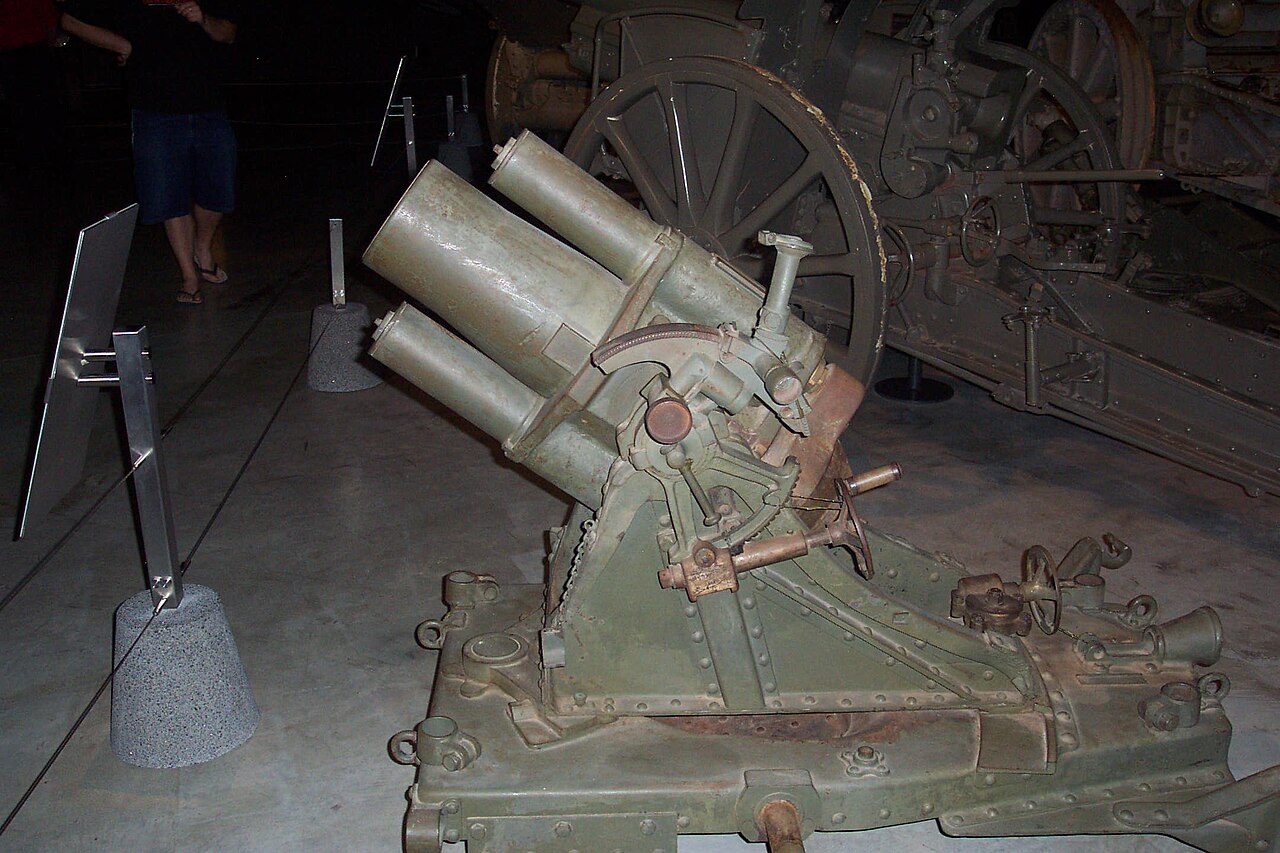

النموذج غير المتوفر (بماسورة طويلة)، في النصب التذكاري للحرب الأسترالية ، كانبيرا -

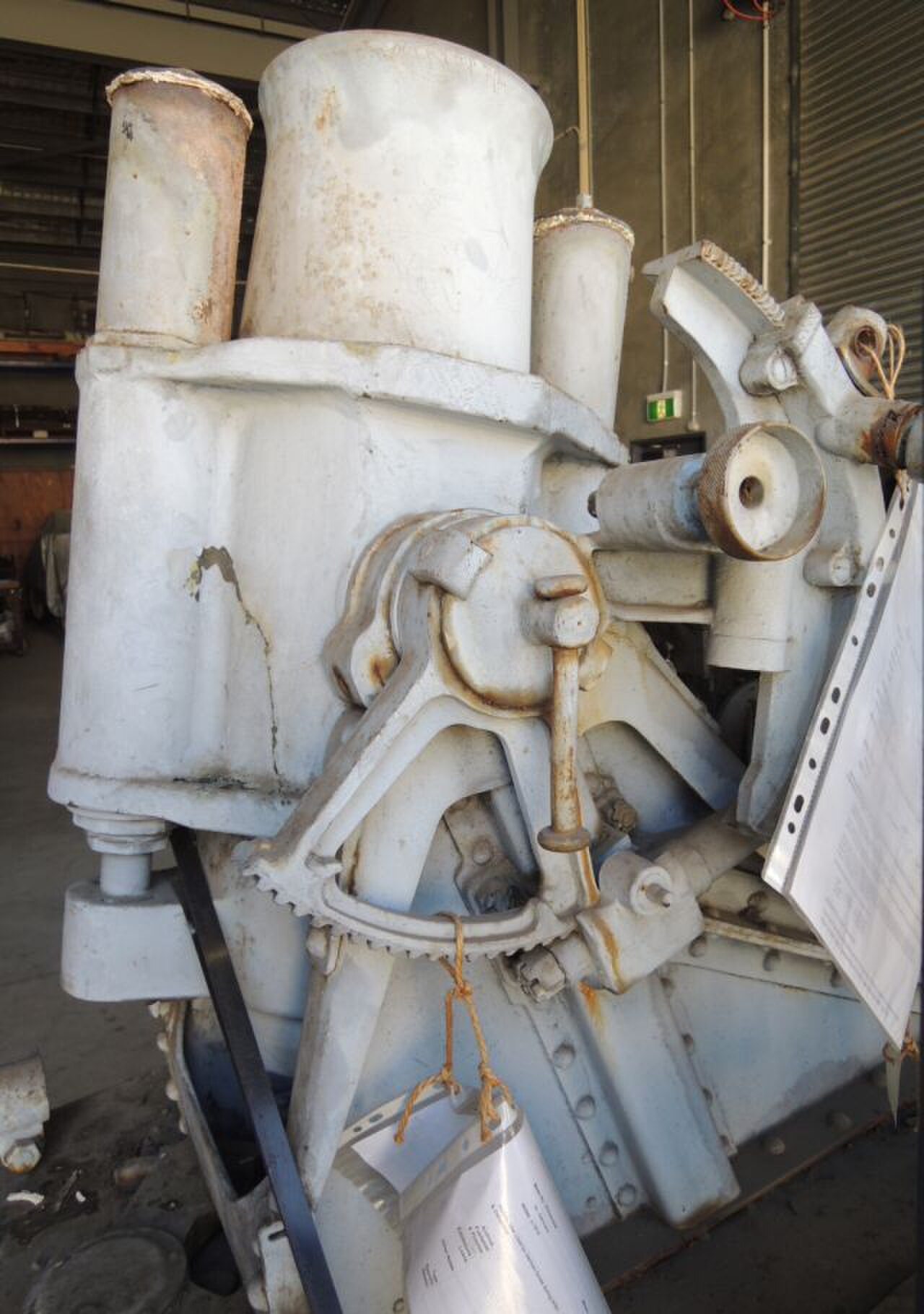

1917 أ/أ mMW رقم 5753 في متحف كوينزلاند ، بريسبان -
نموذج Minenwerfer غير المتوفر لعام 1917 في أراضي مركز Campbeltown للتراث ، اسكتلندا -
هاون راينميتال مقاس 17 سم تم الاستيلاء عليه من قبل كتيبة المشاة الثانية في كانتربري في 2 أغسطس 1918 كنصب تذكاري في مبنى مجلس روكسبيرج، نيوزيلندا -
رسم تخطيطي لقذيفة كيميائية بطول 17 سم -
رسم تخطيطي لقذيفة حارقة مقاس 17 سم
