ألوان القطع الأثرية المركبة

عند استخدام محول الرسومات الملونة (CGA) من IBM مع تلفزيون NTSC كشاشة عرض مركبة ، يكون الفصل بين الإضاءة واللون غير مثالي، مما ينتج عنه تشوهات لونية متداخلة. وتبرز هذه المشكلة بشكل خاص مع النصوص المكونة من 80 عمودًا.

لهذا السبب، يوجد كل نمط من أنماط النصوص والرسومات المذكورة أعلاه بنسختين: نسخة "ملونة" عادية، ونسخة "أحادية اللون". تعمل النسخة "أحادية اللون" من كل نمط على تعطيل فك تشفير ألوان NTSC في شاشة العرض تمامًا، مما ينتج عنه صورة بالأبيض والأسود، ولكن دون أي تداخل لوني، وبالتالي صورة أكثر وضوحًا. في شاشات RGBI، تكون النسختان من كل نمط متطابقتين، باستثناء نمط الرسومات 320×200، حيث تنتج النسخة "أحادية اللون" لوحة ألوان ثالثة.

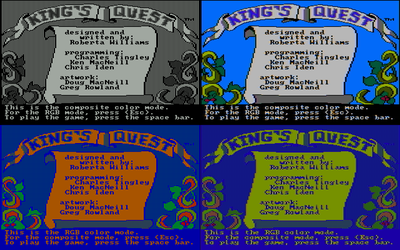

مع ذلك، اكتشف المبرمجون إمكانية تحويل هذا الخلل إلى ميزة، إذ تتحول أنماط النقاط عالية الدقة إلى مناطق متجانسة من الألوان الصلبة، مما يسمح بعرض ألوان جديدة تمامًا. ولأن هذه الألوان الجديدة ناتجة عن تشوهات الألوان المتداخلة، تُسمى غالبًا "ألوان التشوهات". ويمكن استخدام كلٍ من نمطي الرسومات القياسيين 320×200 رباعي الألوان و640×200 الملون على خلفية سوداء مع هذه التقنية.

أسفرت الجهود المبكرة عن دقة عرض قابلة للاستخدام تبلغ 160×200 بكسل مع 16 لونًا. ^{[ 24 ]} وتعتمد الألوان الفعلية على لوحة الألوان الأساسية ودقة العرض المستخدمة، كما هو موضح في المعرض أدناه:

•
  320×200 لوحة الألوان 0 (يسار: RGB، يمين: شاشة مركبة)
•
  لوحة ألوان 320×200 رقم 1 (يسار: RGB، يمين: شاشة مركبة)
•
  640×200 (يسار: شاشة RGB، يمين: شاشة مركبة)
•
  نص CGA ذو 80 عمودًا (يسار: RGB، يمين: شاشة مركبة)

أدت عروض لاحقة أجراها هواة إلى زيادة الحد الأقصى لعدد الألوان التي يمكن لشاشة CGA عرضها في وقت واحد إلى 1024 لونًا. تتضمن هذه التقنية تعديلًا في وضع النص يُضاعف عدد أسطر النص أربع مرات. ثم تُستخدم بعض أحرف ASCII، مثل U و‼، لإنتاج الأنماط اللازمة، مما ينتج عنه صور غير مشوشة بدقة فعالة تبلغ 80×100 على شاشة مركبة. ^{[ 25 ]}

يُتيح وضع الرسومات ثنائي اللون 256×192 في جهاز TRS -80 Color Computer (المعروف أيضًا باسم Coco) عرض أربعة ألوان من خلال استغلال تشوهات نظام NTSC. لا يُمكن عرض 256 نقطة بدقة عبر الشاشة نظرًا لقيود إشارة NTSC وعلاقة الطور بين تردد ساعة شريحة الرسومات وتردد انفجار الألوان . عند استخدام مجموعة الألوان الأولى، لا تكون أعمدة البكسلات الخضراء والسوداء المتناوبة واضحة، فتظهر بلون أخضر باهت. لكن عند التبديل إلى مجموعة ألوان بيضاء وسوداء، بدلًا من اللون الرمادي الباهت المتوقع، تكون النتيجة إما برتقالية أو زرقاء. عكس ترتيب النقاط المتناوبة يُعطي اللون المعاكس. في الواقع، يتحول وضع 256×192 ثنائي اللون إلى وضع 128×192 رباعي الألوان، حيث تتوفر الألوان الأسود والبرتقالي والأزرق والأبيض. استخدمت معظم ألعاب CoCo هذا الوضع لأنه يُنتج ألوانًا أكثر فائدة من تلك التي توفرها أوضاع الألوان الأربعة الأصلية.

يمكن لرقاقة الرسومات الداخلية أن تعمل عند الحافة الصاعدة أو الهابطة لإشارة الساعة، لذا فإن أنماط البتات التي تمثل اللونين البرتقالي والأزرق غير قابلة للتنبؤ. تبدأ معظم ألعاب CoCo بشاشة العنوان وتطلب من المستخدم الضغط على زر إعادة التشغيل حتى تصبح الألوان صحيحة.

تعرّف قراء مجلتي The Rainbow ^{[ 27 ] [ 28 ]} و HOT CoCo ^{[ 29 ]} على إمكانية استخدام بعض POKEالأوامر لتحويل شريحة الرسومات Motorola 6847 إلى أحد أوضاع التشويش، بينما يستمر برنامج Extended Color BASIC في العمل كما لو كان يعرض أحد أوضاع الألوان الأربعة 128×192. وبالتالي، يمكن استخدام جميع أوامر رسومات Extended Color BASIC مع ألوان التشويش. وقد طوّر بعض المستخدمين مجموعة من 16 لونًا للتشويش باستخدام مصفوفة بكسل 4×2. POKEكما تتيح الأوامر استخدام هذه الألوان لأوامر الرسومات، مع العلم أنه يجب رسم كل لون على حدة بخط أفقي واحد. وقد نتجت بعض الأعمال الفنية المثيرة للاهتمام من هذه التأثيرات، خاصةً وأن حزمة CoCo Max الفنية توفرها ضمن لوحة ألوانها. ^{[ 30 ]}

لوحة الألوان الناتجة المكونة من 16 لونًا هي (الألوان تقريبية لأغراض التوضيح فقط):

يُعالج جهاز CoCo 3 مشكلة حافة الساعة بحيث يكون اللون ثابتًا دائمًا؛ حيث يضغط المستخدم باستمرار على المفتاح F1أثناء إعادة التشغيل لتغيير مجموعة الألوان. ويمكن تعديل ألعاب الكمبيوتر على هذا الجهاز لاستخدام وضع الألوان الجديد 128×192 رباعي الألوان الذي توفره شريحة مُحسِّن ذاكرة مقاطعة الرسومات (GIME) ، مع تعيين ألوان الأجهزة للقيم المطلوبة.

تستخدم الرسومات الملونة على جهاز Apple II خاصية مميزة لمعيار إشارة التلفزيون NTSC، مما جعل عرض الألوان سهلاً وغير مكلف نسبياً. ^{[ 31 ]}

توفر شاشة Apple II بكسلين لكل دورة حاملة فرعية في نظام NTSC. عند تشغيل إشارة مرجعية لانفجار الألوان وتوصيل الحاسوب بشاشة ملونة، يمكن عرض اللون الأخضر بنمط متناوب من البكسلات، واللون الأرجواني بنمط معاكس، واللون الأبيض بوضع بكسلين متجاورين. لاحقًا، أصبح اللونان الأزرق والبرتقالي متاحين بتعديل إزاحة البكسلات بمقدار نصف عرض البكسل بالنسبة لإشارة انفجار الألوان. توفر الشاشة عالية الدقة ألوانًا أكثر ببساطة عن طريق ضغط عدد أكبر من البكسلات ذات العرض الأضيق في كل دورة حاملة فرعية. ^{[ 32 ]}

يعمل وضع عرض الرسومات الخشنة منخفضة الدقة بشكل مختلف، حيث يمكنه إخراج نمط من النقاط لكل بكسل لتوفير خيارات ألوان أكثر. تُخزَّن هذه الأنماط في ذاكرة القراءة فقط (ROM) الخاصة بمولد الأحرف، وتحل محل أنماط بتات أحرف النص عند تحويل الكمبيوتر إلى وضع الرسومات منخفضة الدقة. يستخدم كل من وضع النص ووضع الرسومات منخفضة الدقة نفس منطقة الذاكرة، ونفس الدوائر الإلكترونية. ^{[ 32 ]}

من الأمثلة على الاستخدام الكامل لألوان القطع الأثرية على جهاز Apple II برنامج الرسم Dazzle Draw . عند عرض الصورة بالأبيض والأسود، تتكون من أنماط تدرج عمودية بالأبيض والأسود، ^{[ 33 ]} ولكن عند عرضها بنظام NTSC تظهر الألوان. ^{[ 34 ] [ 35 ]}

كان وضع الرسومات 8 على أجهزة الكمبيوتر القديمة من نوع أتاري ذات 8 بت المزودة بشريحة محول واجهة التلفزيون الملون (CTIA) يعرض صورًا بالأبيض والأسود بدقة 320×192.

سرعان ما اكتشف المبرمجون أن أنماط البكسلات السوداء والبيضاء المتجاورة، سواء كانت فردية أو زوجية، في هذا الوضع، تُنتج أحد لونين إضافيين (أزرق/بني أو زيتوني/وردي) ^{[ 36 ].} وقد استغلت برامج مثل "الساحر والأميرة " من إنتاج شركة "أون لاين سيستمز " هذا التأثير الجانبي لعرض ما يصل إلى أربعة ألوان بأقصى دقة. وقد وُثِّقت هذه التقنية وأسسها التقنية في الملحق د من كتاب "دي ري أتاري" ^{[ 1 ]} .

استغلت ألعاب مثل لود رانر ، ومحاكي الطيران 2 ، وسلسلة ألتيما هذا التأثير لعرض ألوان إضافية. ^{[ 37 ]}

عندما بدأت أتاري بشحن أجهزة الكمبيوتر المزودة بمحول واجهة التلفزيون الرسومية المحسّن (GTIA)، لاحظ المستخدمون أن هذه البرامج تعرض ألوانًا غير صحيحة وتتطلب إصدارًا محدّثًا من البرنامج. ^{[ 38 ]} في الواقع، كانت ألوان العناصر غير متناسقة في جميع منتجات أتاري ذات 8 بت، مما أدى إلى تعقيد تصميم ساحة اللعب، لكن ذلك لم يؤثر إلا على عدد قليل من الألعاب التي تستخدم هذا النمط الرسومي. يمكن محاكاة اختلافات الألوان هذه باستخدام برامج المحاكاة القائمة على Altirra.

أظهرت جميع الطرازات المزودة بمخرج RF أو مخرج مركب متصل بأجهزة التلفزيون هذا التأثير، بينما عرضت تلك الطرازات مثل Atari 800 الأصلي أو سلسلة XE اللاحقة المزودة بدعم مدمج للون/السطوع صورًا بدون تشوهات عند توصيلها بشاشة كمبيوتر مزودة بمدخلات لون/سطوع مثل Commodore 1701 .

لسبب غير موثق لا يعرفه إلا أتاري، لم يقوموا بتمكين دبوس الكروما على مقبس الشاشة الخاص بجهاز 800XL على الرغم من نشر العديد من التعديلات لدمج هذا الدعم.

تستخدم العديد من ألعاب الكمبيوتر من الجيل الأول لجهاز MSX تقنية التمويه الأفقي والتردد لإنشاء لوحة ألوان تضم 125 لونًا متزامنًا. وقد استخدمت شركات مثل كونامي، وهال لابوراتوري، وبونيكا هذه التقنية بانتظام . كما أتاح برنامج الرسم Graphic Master Lab من سوني ^{[ 39 ]} استخدام هذه الألوان الـ 125 في الرسومات التي ينشئها المستخدمون.

تحتوي أجهزة الكمبيوتر المنزلية مثل أتاري إس تي أيضًا على رسومات مُجهزة بتقنيات التمويه للاستفادة من وصلات التلفزيون المركبة.

يستفيد جهاز ميجا درايف/جينيسيس من تقنية التمويه الأفقي للفيديو المركب باستخدام أنماط التمويه الرأسي لمحاكاة تأثيرات الشفافية في العديد من الألعاب. ^{[ 13 ] [ 22 ] [ 23 ]} صرّح ويليام كير (مصمم رسومات لعبة Eternal Champions ) بأنه كان يُجري تمويهًا يدويًا لرسومات تلك اللعبة، وأنه من المرجح أن معظم الألعاب تستخدم نفس الأسلوب في التمويه. ^{[ 40 ]} وقد شاع استخدام هذا التأثير لدرجة أنه يُمكن محاكاته على أجهزة حديثة مُقلّدة مثل ميجا إس جي . ^{[ 41 ]}

عند توصيل جهاز كومودور أميغا عبر منفذ الفيديو المركب، كان يعاني من تشويش أفقي ملحوظ، يؤثر بشكل خاص على البكسلات الملونة ويؤدي إلى تنعيم الانتقالات المتقطعة. ^{[ 42 ]} استُخدمت هذه التقنية في معظم الألعاب. يذكر فنان البكسل هينك نيبورغ استخدامه للتقطيع في لعبة أميغا Lionheart عام 1992 لإنشاء ألوان إضافية. ^{[ 40 ]} كما استخدمت شركة البرمجيات البريطانية The Bitmap Brothers هذه التقنية بكثرة . ^{[ 40 ]} يُعد وضع Hold-And-Modify الخاص مناسبًا بشكل خاص لعرض صور " عالية الألوان " تُشبه صور التلفزيون، حيث يستفيد استفادة كاملة من التشويش الأفقي.

يمكن تعديل جهاز Apple II لإخراج  إشارة بتردد 50 هرتز لاستخدامها في مناطق PAL وSECAM. مع ذلك، عند توصيله مباشرةً بشاشة عرض، ينتج عنه صورة بالأبيض والأسود. كانت بطاقات التوسعة "Eurocolor" متوفرة، وهي تقوم أساسًا بفك تشفير تشوهات NTSC وإعادة ترميزها كـ PAL أو SECAM. ^{[ 43 ]}

تستطيع أجهزة أتاري ذات 8 بت توليد ألوان مُشوّهة (الأحمر والأصفر والبنفسجي والأخضر) في أوضاع أحادية اللون، مستفيدةً من تشوهات نظام PAL. ^{[ 8 ]} تُظهر طاولة لعبة الكرة والدبابيس المسماة "Das Uboat" ، والمخصصة لمجموعة ألعاب Atari 800XL Pinball Construction Set ، ألوانًا مُشوّهة عند عرضها على تلفزيون بنظام PAL. ^{[ 44 ] [ 45 ]} مثال آخر هو لعبة Runaround II . ^{[ 46 ] [ 47 ]}

في إصدارات PAL من جهاز كومودور 64 ، يمكن استخدام خط التأخير في الشاشة أو التلفاز، الذي يُحسب متوسط ​​درجة اللون دون سطوع خطوط الشاشة المتتالية، لإنشاء سبعة ألوان غير قياسية عن طريق تبديل خطوط الشاشة التي تُظهر لونين متطابقين في السطوع. ^{[ 48 ] [ 49 ] [ 50 ] [ 51 ]} وقد استُخدمت هذه التقنية في لعبة Mayhem in Monsterland ، ^{[ 52 ]} التي أصدرتها شركة Apex Computer Productions عام 1993 ، وفي لعبة Parallaxian . ^{[ 53 ]}

يرى مستخدمو جهاز الكمبيوتر الملون TRS-80 في دول PAL خطوطًا خضراء وأرجوانية فقط بدلاً من الألوان الحمراء والزرقاء الصلبة.

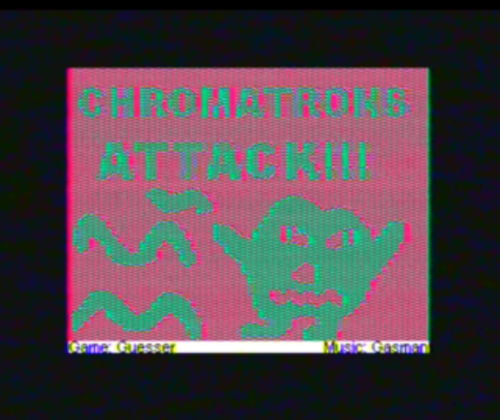

تتمتع شاشة ZX Spectrum بدقة عالية كافية تسمح بتوليد ألوان غريبة، لكن هذا التأثير لم يُدرس خلال فترة طرحها تجاريًا. وتُظهر لعبة Chromatrons Attack ، وهي لعبة منزلية الصنع صدرت عام 2013 ، هذا التأثير. ^{[ 9 ] [ 54 ]}
