سي كيه سي اكس

45°53′33″N 64°19′16″W / 45.8923679°N 64.321239°W / 45.8923679; -64.321239

سي كيه سي اكس

منقرض
ساكفيل ، نيو برونزويك
تكرار	9.625 ميجا هرتز (خدمة شمالية) متنوعة (دولية)
برمجة
شكل	راديو الموجة القصيرة
ملكية
مالك	هيئة الإذاعة الكندية
تاريخ
موعد البث الأول	1968
تاريخ اخر بث	1 ديسمبر 2012
علامات النداء السابقة	اتفاقية الشراكة التجارية

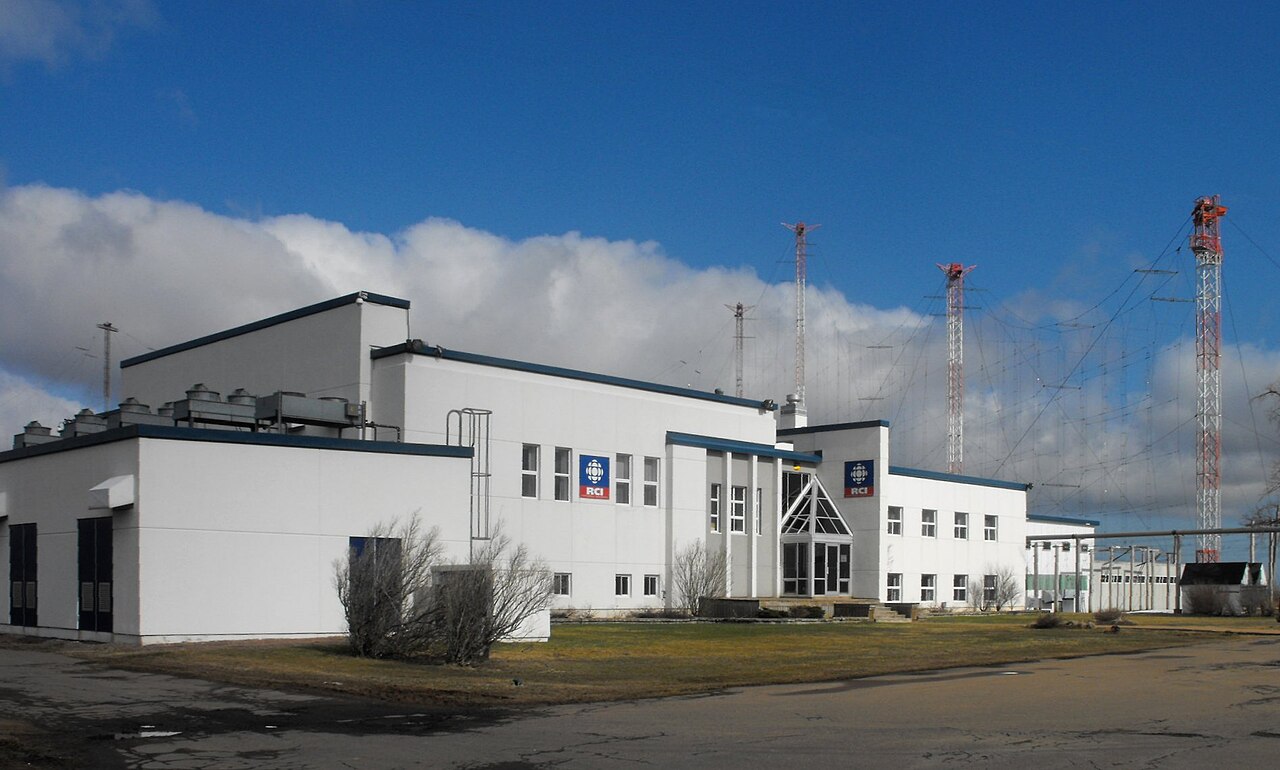

كان CKCX هو علامة النداء المستخدمة لمجمع أجهزة إرسال الموجات القصيرة التابع لهيئة الإذاعة الكندية بالقرب من ساكفيل ، نيو برونزويك في مستنقعات تانترامار . تم تشغيل محطة ساكفيل للتتابع بواسطة راديو كندا الدولي وبثت برامجها في جميع أنحاء العالم بالإضافة إلى عمليات الإرسال التتابعية من العديد من محطات البث بالموجات القصيرة الأجنبية. محليًا، بثت البث على 9.625 ميجا هرتز إلى شمال كيبيك بواسطة CBC North و James Bay Cree Communications Society و Taqramiut Nipingat ، جمعية الاتصالات الإنويتية في منطقة نونافيك في شمال كيبيك. ^{[1] تم تعيين تسمية CKCX بعد انتقال} CBA التابعة لراديو CBC ، والتي بموجب ترخيصها كان مجمع ساكفيل يعمل في الأصل، إلى مونكتون في عام 1968. كما تم استخدام ساكفيل من قبل راديو اليابان وراديو الصين الدولي وصوت فيتنام وخدمة بي بي سي العالمية ودويتشه فيله وراديو كوريا كجزء من اتفاقية تبادل وقت الإرسال.

تم بناء الموقع في ساكفيل في الأصل عام 1938 لبث CBC المحلي عبر محطة الراديو CBA . في عام 1943، تم تركيب جهازي إرسال للموجات القصيرة من RCA . في عام 1970، انتقلت جميع عمليات CBC إلى مونكتون . كان هذا الانتقال ضروريًا للسماح بتثبيت أجهزة إرسال Collins جديدة.

في منتصف ثمانينيات القرن العشرين، تم استبدال أجهزة الإرسال RCA بأجهزة الإرسال الثلاثة الأكثر حداثة من شركة Harris .

تم إيقاف خدمة الموجات القصيرة لراديو كندا الدولي في يونيو 2012 بسبب تخفيضات ميزانية هيئة الإذاعة الكندية نتيجة لانخفاض الإعانات الفيدرالية. ونتيجة لذلك، سعت هيئة الإذاعة الكندية إلى بيع موقع ساكفيل إما إلى هيئة بث دولية أخرى أو لشركة مزرعة رياح. وفقًا لمارتن ماركوت، مدير CBC Transmission: "[سيكون تفكيك مجمع ساكفيل] مكلفًا إلى حد ما وكحل أخير، سنقوم بتفكيك المنشأة وإعادتها إلى الأرض العارية كما كانت عندما استحوذنا على هذا الموقع لأول مرة." ^[2] تم إغلاق موقع الإرسال رسميًا في 31 أكتوبر 2012، عند الانتهاء من العديد من العقود لتأجير وقت الإرسال لمحطات البث الدولية. ^[3] ومع ذلك، استمر استخدام الموقع حتى 1 ديسمبر 2012، لنقل خدمة CBC Northern Quebec حتى يمكن الانتهاء من تركيب العديد من أجهزة الإرسال منخفضة الطاقة في المنطقة المستهدفة. وافقت لجنة تنظيم الاتصالات الكندية على طلب تقدمت به هيئة الإذاعة الكندية بإلغاء ترخيص شركة CKCX اعتبارًا من الأول من ديسمبر 2012. ^[4] وتم تفكيك الموقع بعد ذلك. وبعد الفشل في تلقي أي عروض لشراء المجمع، تم تفكيك الهوائيات وهدم أبراج الإرسال في عام 2014. ^[5]

كانت الشركة الأم لـ RCI، وهي هيئة الإذاعة الكندية، هي المالكة والمشغلة لموقع إرسال Sackville، ورمز النداء CKCX. كان موقع الإرسال الوحيد لـ RCI يقع في Tantramar Marshes على بعد عدة كيلومترات (أميال) شرق مدينة Sackville ، نيو برونزويك . استأجرت RCI أو قايضت سعة الإرسال الاحتياطية لديها مع هيئات بث دولية أخرى. كانت Sackville محطة إعادة الإرسال الوحيدة عالية الطاقة للموجات القصيرة في كندا كما نقلت أيضًا بث CBC North إلى شمال كيبيك.

كان مرفق ساكفيل مزيجًا رائعًا من التقنيات المتنوعة. كان المرفق بأكمله يتم التحكم فيه بواسطة أتمتة الكمبيوتر التي كانت مركزية في غرفة التحكم الرئيسية. يتم تبديل الترددات والهوائيات وتغذية الإدخال وفقًا لجداول زمنية متفق عليها دوليًا والتي يتم إعادة التفاوض عليها مرتين سنويًا مع دول أخرى.

انهيار مستوى الطاقة لجهاز إرسال Sackville

• كان هناك 9 أجهزة إرسال قيد التشغيل في عام 2012.
• (3 أو 4) × 100 كيلو وات
• (3 أو 4) × 250 كيلو وات
• 3 × 300 كيلو واط
• كان الموقع قادرًا على استخدام أجهزة إرسال بقدرة 500 كيلو وات، ولكن نهاية الحرب الباردة وتحسن تنسيق التردد الموجي القصير جعل الترقية إلى 500 كيلو وات غير ضرورية.

استخدمت أحدث أجهزة إرسال Asea Brown Boveri (ABB) تعديلًا من نوع "الخطوة النبضية" (PSM). كانت جميع أجهزة إرسال Sackville ABB ذات خرج 250 كيلو وات، على الرغم من وجود بعض أجهزة إرسال Thales الأحدث التي تبلغ قدرتها 300 كيلو وات. يمكن لأجهزة إرسال Thales استخدام APDM (Adaptive PDM) وهو خليفة التصميم لـ PSM (يعتمد جزئيًا على تعديل PSM).

تم دمج جميع أجهزة إرسال Sackville SW الحديثة مع نوع ما من التحكم الديناميكي بالناقل (DCC).

• يؤدي DCC إلى خفض مستوى الناقل تلقائيًا عند وجود مستويات أقل أو عدم وجود صوت.
• خلال فترات الصمت (عدم وجود صوت)، تم تقليل طاقة الناقل بنسبة 50%، لذا قام جهاز الإرسال بقوة 250 كيلو وات بإخراج ناقل بقوة 125 كيلو وات أثناء توقف الصوت. وقد أدى هذا إلى توفير طاقة الناقل الفارغة المهدرة.

كان لدى Sackville تخطيط موقع مشابه لمحطة Wertachtal Shortwave Relay Station ، مع بعض الاختلافات الجوهرية.

• تحتوي Wertachtal على 3 أذرع من هوائيات نوع HRS متباعدة بمسافة ~120 درجة؛ محطة Sackville Relay تقترب فقط من هذا التكوين.
• يتيح تكوين Wertachtal تغطية ما يقرب من 360 درجة للعالم.
• تحتوي Wertachtal حصريًا على هوائيات إرسال من نوع HRS، في حين أن Sackville لا تحتوي عليها.
• وقد دعمت معلومات تكوين موقع Sackville هذه المقارنة، فيما يتعلق بسمت هوائي نوع HRS.

من المعروف أن بيانات تكوين الموقع هذه دقيقة لعامي 2004 و2005. ^{[ بحاجة لمصدر ]}

أجهزة الإرسال (لم يتم التحقق من التكوين بشكل كامل)

• 3 × 250 كيلو واط SW (1993–1995، ABB: SK 53 C3-2)
• 3 × 100 كيلو وات SW (1983، هاريس: SW-100A) هذا الجهاز قيد الهدم (3 هاريس) يوليو 2012
• 3 × (قوة غير معروفة) (موديلات غير معروفة)
• تم الحصول على جهاز إرسال SW جديد قادر على إدارة الحقوق الرقمية.

ومن المعروف أنه تم تجهيز جهاز إرسال SW واحد على الأقل لإرسال DRM في هذا الوقت.

الهوائيات (النوع، المحمل) (لم يتم التحقق من التكوين بشكل كامل)

• معدل ضربات القلب 4/4/1.0 (60 درجة)
• معدل ضربات القلب 4/2/1.0 (105 درجة)
• معدل ضربات القلب 4/4/1.0 (163 درجة)
• معدل ضربات القلب 4/4/1.0 (176 درجة)
• معدل ضربات القلب 4/4/1.0 (189 درجة)
• معدل ضربات القلب 2/4/1.0 (227 درجة)
• معدل ضربات القلب 2/4/1.0 (240 درجة)
• معدل ضربات القلب 4/4/1.0 (240 درجة)
• معدل ضربات القلب 4/4/1.0 (272 درجة)
• معدل ضربات القلب 2/1/0.5 (277 درجة)

لفهم تدوين هوائي ITU HR بشكل أفضل، راجع دليل هوائيات نوع HRS .
