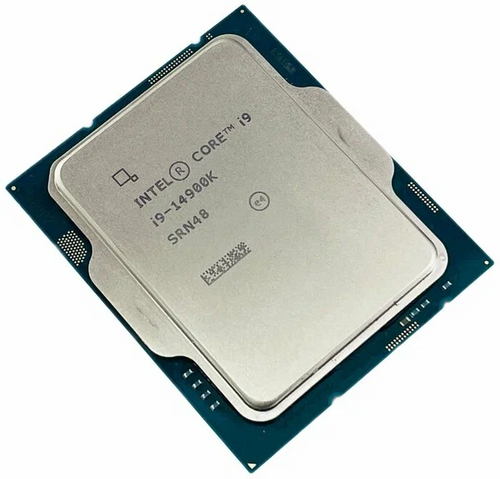

معالج Intel Core

إنتل كور هي سلسلة من وحدات المعالجة المركزية متعددة النوى (باستثناء كور سولو وكور 2 سولو) تُسوّقها شركة إنتل، وتُستخدم في أسواق الحواسيب المتوسطة ، والأنظمة المدمجة، ومحطات العمل، والحواسيب المتطورة، وحواسيب المستخدمين المتحمسين، وحواسيب الألعاب . وقد حلت هذه المعالجات محل معالجات بنتيوم المتوسطة والمتطورة عند طرحها، مما نقل بنتيوم إلى سوق الحواسيب المتوسطة ذات الميزانية المحدودة. كما تُباع إصدارات مماثلة أو أكثر كفاءة من معالجات كور تحت اسم معالجات زيون لأسواق الخوادم ومحطات العمل .
أُطلقت سلسلة معالجات Core في يناير 2006 كسلسلة مخصصة للأجهزة المحمولة فقط، وتضمنت نماذج أحادية النواة وثنائية النواة. ثم تبعتها في يوليو سلسلة Core 2، التي شملت معالجات لأجهزة سطح المكتب والأجهزة المحمولة مع ما يصل إلى أربع نوى، وقدمت دعمًا لأنظمة 64 بت.
منذ عام 2008، بدأت شركة إنتل في طرح سلسلة معالجات Core i3 و Core i5 و Core i7 و Core i9، خلفاً لسلسلة Core 2.
تم تقديم نظام تسمية جديد في عام 2023، يتكون من Core 3 و Core 5 و Core 7 للمعالجات متوسطة المدى إلى عالية الأداء، و Core Ultra 5 و Core Ultra 7 و Core Ultra 9 للمعالجات فائقة الأداء.
ملخص
على الرغم من أن Intel Core هي علامة تجارية لا تعد بأي اتساق أو استمرارية داخلية، إلا أن المعالجات داخل هذه العائلة كانت، في معظمها، متشابهة إلى حد كبير.
كانت أول المنتجات التي حصلت على هذا التصنيف هي معالجات Core Solo و Core Duo Yonah للأجهزة المحمولة من شجرة تصميم Pentium M ، المصنعة بتقنية 65 نانومتر والتي تم طرحها في السوق في يناير 2006. وتختلف هذه المعالجات اختلافًا كبيرًا في التصميم عن بقية مجموعة منتجات Intel Core، حيث أنها مشتقة من سلالة Pentium Pro التي سبقت Pentium 4 .
كان أول معالج مكتبي من Intel Core - وهو نموذج نموذجي لعائلة معالجات Intel Core - من إصدار Conroe ، وهو تصميم ثنائي النواة بتقنية 65 نانومتر، طُرح في الأسواق في يوليو 2006، ويعتمد على بنية Intel Core الدقيقة مع تحسينات كبيرة في كفاءة وأداء هذه البنية، متفوقًا على Pentium 4 في جميع الجوانب (أو قريبًا منه)، مع تشغيله بترددات ساعة أقل بكثير. ومنذ ذلك الحين، ظل الحفاظ على عدد كبير من التعليمات لكل دورة (IPC) على محرك تنفيذ خارج الترتيب ذي بنية خطية متطورة وموارد وفيرة ، سمة ثابتة لمجموعة منتجات Intel Core.
وقد جاءت الطفرة الكبيرة الجديدة في البنية الدقيقة مع طرح معالج بلومفيلد المكتبي بتقنية 45 نانومتر في نوفمبر 2008 على بنية نيهاليم ، والتي جاءت ميزتها الرئيسية من أنظمة الإدخال/الإخراج والذاكرة المعاد تصميمها والتي تتميز بتقنية Intel QuickPath Interconnect الجديدة ووحدة تحكم ذاكرة مدمجة تدعم ما يصل إلى ثلاث قنوات من ذاكرة DDR3 .
وقد اتجهت التحسينات اللاحقة في الأداء نحو إجراء إضافات بدلاً من تغييرات جذرية، مثل إضافة امتدادات مجموعة تعليمات Advanced Vector Extensions (AVX) إلى Sandy Bridge ، والتي تم إصدارها لأول مرة على 32 نانومتر في يناير 2011. كما جلب الوقت دعمًا محسّنًا للمحاكاة الافتراضية واتجاهًا نحو مستويات أعلى من تكامل النظام ووظائف الإدارة (وإلى جانب ذلك، زيادة الأداء) من خلال التطور المستمر لتقنيات مثل Intel Active Management Technology (iAMT).
اعتبارًا من عام 2017، ضمت علامة Core التجارية أربعة خطوط إنتاج - معالج i3 للمبتدئين، ومعالج i5 للفئة المتوسطة، ومعالج i7 عالي الأداء، ومعالج i9 "للمحترفين". تم طرح معالج Core i7 في عام 2008، تلاه معالج i5 في عام 2009، ثم معالج i3 في عام 2010. أُطلقت أولى طرازات Core i9 في عام 2017.
في يونيو 2023، أعلنت إنتل عن إلغاء تسمية المعالجات "Core" التي تبدأ بالحرف "i"، لتصبح "Core 3/5/7/9". كما أعلنت الشركة عن إطلاق تسمية "Ultra" للمعالجات عالية الأداء. [ 1 ] بدأ العمل بنظام التسمية الجديد مع إطلاق معالجات Raptor Lake-U Refresh و Meteor Lake في عام 2024، حيث استُخدمت تسمية "Core 3/5/7" للمعالجات الأساسية، وتسمية "Core Ultra 5/7/9" للمعالجات عالية الأداء. [ 2 ] [ 3 ] [ 4 ]
| البنية الدقيقة | جوهر | نيهاليم | ساندي بريدج | هاسويل | برود جول | سكايليك | ساني كوف [ أ ] | خليج الصفصاف | جولدن كوف | خليج رابتور | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| أنواع مختلفة من البنية الدقيقة | ميروم | بينرين | ويستمير | جسر اللبلاب | بحيرة النمر | |||||||||
| الجيل (Core i) | - | - | الأول | الثاني/الثالث | الرابع | الصف الخامس/السادس | الصف السادس/السابع/الثامن/التاسع | الصف العاشر/الحادي عشر | الحادي عشر | الثاني عشر | الثالث عشر/الرابع عشر | |||
| سنة التأسيس | 2006 | 2007 | 2010 | 2011 | 2013 | 2014 | 2015 | 2019 | 2020 | 2021 | 2022 | |||
| عملية التصنيع (نانومتر) | 65 | 45 | 32/22 | 22 | 14 | 14+/14++/14+++ | 10 | 10 قدم مربع | 10ESF | |||||
| مخبأ | μop | غير متوفر | 1.5 ألف ميكروأوبس [ 5 ] | 2.25 ألف ميكروأوبس | 4K ميكروأوبس | |||||||||
| L1 | بيانات | مقاس | 32 كيلوبايت/نواة | 48 كيلوبايت/نواة | ||||||||||
| طرق | 8 اتجاهات | 12 مخرج | ||||||||||||
| كمون | 3 | 4 | 3/5 | ؟ | 5 | ؟ | ||||||||
| تعليمات | مقاس | 32 كيلوبايت/نواة | ||||||||||||
| الطرق | 8 طرق [ 6 ] | رباعي الاتجاهات | 8 اتجاهات | ؟ | ؟ | 8 اتجاهات | ؟ | |||||||
| كمون | 3 | ؟ | ؟ | ؟ | 4 | 5 | ؟ | ؟ | ؟ | |||||
| تي إل بي | ؟ | ؟ | 142 | 144 [ 7 ] | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | |||
| المستوى الثاني | مقاس | 2-3 ميجابايت/نواة | 256 كيلوبايت | 512 كيلوبايت | 1.25 ميجابايت | 2 ميجابايت [ ب ] | ||||||||
| الطرق | 8 اتجاهات | رباعي الاتجاهات | 8 اتجاهات | 20 مخرج | 10 طرق | ؟ | ||||||||
| كمون | ؟ | ؟ | ؟ | 12 | 13 | ؟ | 14 | ؟ | ||||||
| تي إل بي | ؟ | ؟ | ؟ | ؟ | 1024 | ؟ | 1536 | 2048 | ؟ | ؟ | ؟ | |||
| المستوى 3 | مقاس | 2 ميجابايت | 3 ميجابايت | ؟ | ||||||||||
| الطرق | 16 طريقًا | 12 طريقة [ 8 ] | ||||||||||||
| كمون | ؟ | ؟ | ؟ | ؟ | 26-37 [ 5 ] | 30-36 [ 5 ] | 43 [ 9 ] | 74 | ؟ | |||||
| المستوى 4 | مقاس | لا أحد | 0-128 ميجابايت | لا أحد | ؟ | ؟ | ؟ | |||||||
| الطرق | ؟ | 16 [ 10 ] | ؟ | ؟ | ؟ | ؟ | ||||||||
| كمون | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | ||||||||
| يكتب | ذاكرة وحدة معالجة الرسومات فقط | مخبأ | ؟ | ؟ | ؟ | |||||||||
| تقنية تعدد الخيوط المتزامنة | لا | نعم | ||||||||||||
| نافذة OooE | 96 [ 11 ] | 128 [ 12 ] | 168 | 192 | 224 [ 13 ] | 352 | ؟ | 512 [ 14 ] | ؟ | |||||
| أثناء الرحلة | حمولة | ؟ | ؟ | 48 | 64 | 72 | 128 | ؟ | 192 | ؟ | ||||
| محل | ؟ | ؟ | 32 | 36 | 42 | 56 | 72 | ؟ | 114 | ؟ | ||||
| جدولة | المدخلات | 32 | 36 | 54 | 60 | 64 | 97 | 160 [ 15 ] | ؟ | ؟ | ؟ | |||
| إرسال | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | 8 اتجاهات | 10 طرق | ؟ | ؟ | ؟ | |||
| ملف التسجيل | عدد صحيح | ؟ | ؟ | ؟ | 160 | 168 | ؟ | 280 [ 14 ] | ؟ | 280 [ 14 ] | ؟ | |||
| الفاصلة العائمة | ؟ | ؟ | ؟ | 144 | 168 | ؟ | 224 [ 14 ] | ؟ | 332 [ 14 ] | ؟ | ||||
| طابور | تعليمات | ؟ | ؟ | 18/thread | 20/thread | 20/thread | 25/خيط | ؟ | ؟ | ؟ | ؟ | ؟ | ||
| توزيع | ؟ | ؟ | 28/thread [ c ] | 56 | 64/خيط | ؟ | ؟ | ؟ | ؟ | |||||
| فك الشفرة | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | 4 + 1 | ؟ | 6 | ؟ | ||||
| منافذ التنفيذ | أرقام | ؟ | ؟ | 6 [ 16 ] | 8 [ 17 ] | 8 [ 18 ] | 10 | ؟ | 12 | ؟ | ||||
| المنفذ 0 | ضرب عدد صحيح في عدد عشري تفرع | ضرب عدد صحيح في عدد عشري تفرع | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | |||||
| المنفذ 1 | ؟ | ؟ | ضرب عدد صحيح في عدد عشري | ضرب عدد صحيح في عدد عشري | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | |||
| المنفذ 2 | ؟ | ؟ | عنوان التحميل | تحميل عنوان المتجر | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | |||
| المنفذ 3 | ؟ | ؟ | عنوان المتجر | عنوان تحميل المخزن | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | |||
| المنفذ 4 | ؟ | ؟ | تخزين البيانات | تخزين البيانات | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | |||
| المنفذ 5 | ؟ | ؟ | عدد صحيح | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | |||
| المنفذ 6 | غير متوفر [ 17 ] | فرع الأعداد الصحيحة | ؟ | ؟ | ؟ | ؟ | ؟ | |||||||
| المنفذ 7 | عنوان المتجر | ؟ | ؟ | ؟ | ؟ | ؟ | ||||||||
| وحدات الجيوفيزيائية | ؟ | ؟ | ؟ | ؟ | ؟ | ؟ | 2 + 1 | 2 + 2 | ؟ | ؟ | ؟ | |||
| تعليمات | SSE2 | نعم | ||||||||||||
| SSE3 | نعم | |||||||||||||
| SSE4 | غير متوفر | نعم | ||||||||||||
| AVX | غير متوفر | نعم | ||||||||||||
| AVX2 | غير متوفر | نعم | ||||||||||||
| FMA | غير متوفر | نعم | ||||||||||||
| AVX512 | غير متوفر | نعم/لا | نعم | نعم/لا | ||||||||||
| μArchitecture | ميروم | بينرين | نيهاليم | ساندي بريدج | هاسويل | برود جول | سكايليك | بحيرة الجليد | بحيرة النمر | بحيرة ألدر | بحيرة رابتور | |||
- ↑ Rocket Lake المبني على Cypress Cove هو بنية دقيقة لوحدة المعالجة المركزية، وهو نوع من بنية Sunny Cove الدقيقة المصممة لتقنية 10 نانومتر، وتم نقلها إلى تقنية 14 نانومتر.
- ↑ 1.25 ميجابايت في العميل
- ↑ 56 موحدة في آيفي بريدج
| ماركة | سطح المكتب | متحرك | ||||||
|---|---|---|---|---|---|---|---|---|
| الاسم الرمزي | النوى | عملية | تاريخ الإصدار | الاسم الرمزي | النوى | عملية | تاريخ الإصدار | |
| كور سولو | نسخة سطح المكتب غير متوفرة | يوناه | 1 | 65 نانومتر | يناير 2006 | |||
| الثنائي الأساسي | يوناه | 2 | ||||||
| Core 2 Solo | ميروم-إل بينرين-إل | 1 1 | 65 نانومتر 45 نانومتر | سبتمبر 2007 مايو 2008 | ||||
| Core 2 Duo | كونرو ألينديل وولفديل | 2 2 2 | 65 نانومتر 65 نانومتر 45 نانومتر | أغسطس 2006 يناير 2007 يناير 2008 | ميروم بينرين | 2 2 | 65 نانومتر 45 نانومتر | يوليو 2006 يناير 2008 |
| معالج Core 2 رباعي النواة | كينتسفيلد يوركفيلد | 4 4 | 65 نانومتر 45 نانومتر | يناير 2007 - مارس 2008 | بينرين كيو سي | 4 | 45 نانومتر | أغسطس 2008 |
| كور 2 إكستريم | كونرو XE كينتسفيلد XE يوركفيلد XE | 2 4 4 | 65 نانومتر 65 نانومتر 45 نانومتر | يوليو 2006 نوفمبر 2006 نوفمبر 2007 | ميروم XE بنراين XE بنرين QC XE | 2 2 4 | 65 نانومتر 45 نانومتر 45 نانومتر | يوليو 2007 يناير 2008 أغسطس 2008 |
| كور إم | نسخة سطح المكتب غير متوفرة | برود جول | 2 | 14 نانومتر | سبتمبر 2014 [ 19 ] | |||
| معالج Core m3 | سكايليك، كابي ليك، كابي ليك، أمبر ليك | 2 2 2 2 | 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر | أغسطس 2015 سبتمبر 2016 أبريل 2017 أغسطس 2018 | ||||
| معالج Core m5 | سكايليك | 2 | 14 نانومتر | أغسطس 2015 | ||||
| معالج Core m7 | سكايليك | 2 | 14 نانومتر | أغسطس 2015 | ||||
| معالج Core i3 | كلاركدايل، ساندي بريدج، آيفي بريدج، هاسويل ، سكاي ليك، كابي ليك، كوفي ليك ، كوفي ليك، كوميت ليك ، ألدر ليك، رابتور ليك | 2 2 2 2 2 2 4 4 4 4 4 | 32 نانومتر 32 نانومتر 22 نانومتر 22 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر Intel 7 Intel 7 | يناير ٢٠١٠ فبراير ٢٠١١ سبتمبر ٢٠١٢ سبتمبر ٢٠١٣ سبتمبر ٢٠١٥ يناير ٢٠١٧ أكتوبر ٢٠١٧ يناير وأبريل ٢٠١٩ أبريل ٢٠٢٠ يناير ٢٠٢٢ يناير ٢٠٢٣ و٢٠٢٤ | أرانديل، ساندي بريدج، آيفي بريدج، هاسويل، برودويل ، سكاي ليك، كابي ليك ، سكاي ليك، كابي ليك، كوفي ليك، كانون ليك ، كوفي ليك، ويسكي ليك، آيس ليك، كوميت ليك، تايجر ليك / ب، ألدر ليك ، رابتور ليك ، ميتيور ليك | 2 2 2 2 2 2 2 2 2 2 4 2 2 2 2-4 6-8 5-6 8 | 32 نانومتر 32 نانومتر 22 نانومتر 22 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 10 نانومتر 14 نانومتر 14 نانومتر 10 نانومتر 14 نانومتر 10 نانومتر Intel 7 Intel 7 Intel 4 | يناير ٢٠١٠، فبراير ٢٠١١، يونيو ٢٠١٢، يونيو ٢٠١٣ ، يناير ٢٠١٥، سبتمبر ٢٠١٥ ويونيو ٢٠١٦، أغسطس ٢٠١٦ ، نوفمبر ٢٠١٦، يناير ويونيو ٢٠١٧، أبريل ٢٠١٨، مايو ٢٠١٨، يوليو ٢٠١٨ ، أغسطس ٢٠١٨ ، مايو وأغسطس ٢٠١٩ ، سبتمبر ٢٠١٩ ، سبتمبر ٢٠٢٠، يناير - مايو ٢٠٢١، يناير ٢٠٢٢، يناير ٢٠٢٣ و٢٠٢٤ ، أبريل ٢٠٢٤ |
| معالج Core i5 | لينفيلد كلاركدايل ساندي بريدج ساندي بريدج آيفي بريدج هاسويل برودويل سكاي ليك كابي ليك كوفي ليك كوفي ليك كوميت ليك روكيت ليك ألدر ليك رابتور ليك | 4 2 4 2 2-4 2-4 4 4 4 6 6 6 6 6-10 10-14 | 45 نانومتر 32 نانومتر 32 نانومتر 32 نانومتر 22 نانومتر 22 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر Intel 7 Intel 7 | سبتمبر ٢٠٠٩، يناير ٢٠١٠، يناير ٢٠١١، فبراير ٢٠١١، أبريل ٢٠١٢، يونيو ٢٠١٣، يونيو ٢٠١٥، سبتمبر ٢٠١٥ ، يناير ٢٠١٧، أكتوبر ٢٠١٧، أكتوبر ٢٠١٨ ويناير ٢٠١٩ ، أبريل ٢٠٢٠، مارس ٢٠٢١، نوفمبر ٢٠٢١ ويناير ٢٠٢٢ ، يناير ٢٠٢٣/٢٠٢٤ وأكتوبر ٢٠٢٣/٢٠٢٤ | أرانديل، ساندي بريدج، آيفي بريدج، هاسويل، برودويل ، سكاي ليك، كابي ليك ، كابي ليك ، كابي ليك-R ، كوفي ليك، أمبر ليك ، ويسكي ليك، آيس ليك، كوميت ليك، كوميت ليك -H، تايجر ليك ، تايجر ليك-H/B ، ألدر ليك، ألدر ليك-H/HX ، رابتور ليك ، ميتيور ليك | 2 2 2 2 2 2 2 4 4 4 2 4 4 4 4 4-6 10-12 8-12 6-12 8-14 | 32 نانومتر 32 نانومتر 22 نانومتر 22 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 10 نانومتر 14 نانومتر 14 نانومتر 10 نانومتر 10 نانومتر Intel 7 Intel 7 Intel 7 Intel 4 | يناير ٢٠١٠ فبراير ٢٠١١ مايو ٢٠١٢ يونيو ٢٠١٣ يناير ٢٠١٥ سبتمبر ٢٠١٥ أغسطس ٢٠١٦ يناير ٢٠١٧ أكتوبر ٢٠١٧ أبريل ٢٠١٨ أغسطس ٢٠١٨ وأكتوبر ٢٠١٨ أغسطس ٢٠١٨ وأبريل ٢٠١٩ مايو وأغسطس ٢٠١٩ سبتمبر ٢٠١٩ أبريل ٢٠٢٠ سبتمبر ٢٠٢٠ - مايو ٢٠٢١ يناير - سبتمبر ٢٠٢١ يناير ٢٠٢٢ يناير ومايو ٢٠٢٢ يناير ٢٠٢٣ و٢٠٢٤ ديسمبر ٢٠٢٣ وأبريل ٢٠٢٤ |
| معالج Core i7 | بلومفيلد لينفيلد جلفتاون ساندي بريدج ساندي بريدج-إي ساندي بريدج-إي آيفي بريدج هاسويل آيفي بريدج-إي برودويل سكاي ليك كابي ليك كوفي ليك كوفي ليك كوميت ليك روكيت ليك ألدر ليك رابتور ليك | 4 4 6 4 6 4 4 4 4-6 4 4 4 6 8 8 8 12 16-20 | 45 نانومتر 45 نانومتر 32 نانومتر 32 نانومتر 32 نانومتر 32 نانومتر 22 نانومتر 22 نانومتر 22 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر Intel 7 Intel 7 | نوفمبر 2008، سبتمبر 2009، يوليو 2010، يناير 2011، نوفمبر 2011، فبراير 2012، أبريل 2012 ، يونيو 2013، سبتمبر 2013، يونيو 2015 ، أغسطس 2015، يناير 2017، أكتوبر 2017، أكتوبر 2018 ، أبريل 2020 ، مارس 2021 ، نوفمبر 2021 ويناير 2022، يناير 2023/2024 وأكتوبر 2023/2024 | كلاركسفيلد، أرانديل، ساندي بريدج، ساندي بريدج، آيفي بريدج، هاسويل، برودويل، برودويل ، سكاي ليك، كابي ليك ، كابي ليك ، كوفي ليك، أمبر ليك ، ويسكي ليك، آيس ليك، كوميت ليك، كوميت ليك -H ، تايجر ليك، تايجر ليك-H/B ، ألدر ليك ، ألدر ليك-H/HX، رابتور ليك، ميتيور ليك | 4 2 4 2 2-4 2-4 2 4 2-4 2 4 4-6 2 4 4 4-6 6-8 4 4-8 10-14 10-16 14-20 12-16 | 45 نانومتر 32 نانومتر 32 نانومتر 32 نانومتر 22 نانومتر 22 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 10 نانومتر 14 نانومتر 14 نانومتر 10 نانومتر 10 نانومتر Intel 7 Intel 7 Intel 7 Intel 4 | سبتمبر 2009، يناير 2010، يناير 2011، فبراير 2011، مايو 2012، يونيو 2013، يناير 2015، يونيو 2015 ، سبتمبر 2015، أغسطس 2016، يناير 2017 ، أبريل 2018، أغسطس 2018، أغسطس 2018 وأبريل 2019، مايو وأغسطس 2019، سبتمبر 2019، أبريل 2020، سبتمبر 2020، يناير - سبتمبر 2021 ، يناير 2022، يناير ومايو 2022 ، يناير 2023 و2024 ، ديسمبر 2023 وأبريل 2024 |
| معالج Core i7 Extreme | بلومفيلد، جلفتاون، ساندي بريدج-E، آيفي بريدج-E، هاسويل-E، برودويل-E، سكاي ليك-X ، كابي ليك -X | 4 6 6 6 8 10 6-8 4 | 45 نانومتر 32 نانومتر 32 نانومتر 22 نانومتر 22 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر | نوفمبر 2008 مارس 2010 نوفمبر 2011 سبتمبر 2013 أغسطس 2014 مايو 2016 يونيو 2017 يونيو 2017 | كلاركسفيلد، ساندي بريدج، آيفي بريدج، هاسويل | 4 4 4 4 | 45 نانومتر 32 نانومتر 22 نانومتر 22 نانومتر | سبتمبر 2009 يناير 2011 مايو 2012 يونيو 2013 |
| معالج Core i9 | سكاي ليك-إكس ، سكاي ليك-إكس، كاسكيد ليك-إكس، كوفي ليك ، كوميت ليك، روكيت ليك، ألدر ليك، رابتور ليك | 10 12 14-18 8 10 8 16 24 | 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر 14 نانومتر إنتل 7 إنتل 7 | يونيو ٢٠١٧، أغسطس ٢٠١٧، سبتمبر ٢٠١٧، أكتوبر ٢٠١٨، أبريل ٢٠٢٠، مارس ٢٠٢١، نوفمبر ٢٠٢١ ويناير ٢٠٢٢ ، أكتوبر ٢٠٢٢ / يناير وأكتوبر ٢٠٢٣ | بحيرة كوفي -H، بحيرة كوميت -H ، بحيرة تايجر -H، بحيرة ألدر -H/HX، بحيرة رابتور -H/HX، بحيرة ميتيور -H | 6 8 8 14-16 14-24 16 | 14 نانومتر 14 نانومتر 10 نانومتر إنتل 7 إنتل 7 إنتل 4 | أبريل 2018، أبريل 2020، مايو 2021، يناير ومايو 2022، يناير 2023 و2024، ديسمبر 2023 |
| قائمة معالجات Intel Core | ||||||||
شعار Intel Core i3
شعار Intel Core i5
شعار Intel Core i7
شعار Intel Core i9
شعار Intel Core 3
شعار Intel Core 5
شعار Intel Core 7
شعار Intel Core Ultra 5
شعار Intel Core Ultra 7
شعار Intel Core Ultra 9
سلسلة Core
جوهر
يشير اسم Core الأصلي إلى معالجات Intel ثنائية النواة 32 بت للأجهزة المحمولة ، والتي اشتقّت من معالجات Pentium M. استخدمت هذه العائلة من المعالجات نسخة محسّنة من بنية P6 الدقيقة . ظهرت هذه البنية بالتوازي مع بنية NetBurst الدقيقة (Intel P68) لمعالجات Pentium 4 ، وكانت بمثابة مقدمة لبنية Core الدقيقة 64 بت لمعالجات Core 2. تفرّع اسم Core إلى فرعين: Duo (ثنائي النواة) و Solo (أحادي النواة، والذي حلّ محل معالجات Pentium M أحادية النواة للأجهزة المحمولة).
أطلقت إنتل علامة Core التجارية في 6 يناير 2006، مع إصدار معالج Yonah ذي 32 بت ، وهو أول معالج ثنائي النواة من إنتل للأجهزة المحمولة (منخفض الطاقة). يشبه تصميمه ثنائي النواة إلى حد كبير تصميم معالجين Pentium M متصلين ببعضهما البعض، مُغلفين في شريحة سيليكون واحدة ( IC ). وبالتالي، فإن البنية الدقيقة 32 بت لمعالجات Core - على عكس اسمها - تشترك في خصائص أكثر مع معالجات Pentium M منها مع البنية الدقيقة 64 بت لمعالجات Core 2 اللاحقة. وعلى الرغم من جهود إنتل الكبيرة لإعادة تسمية العلامة التجارية بدءًا من يناير 2006، استمرت بعض الشركات في تسويق أجهزة الكمبيوتر التي تحمل معالج Yonah تحت اسم Pentium M.
تُعدّ سلسلة معالجات Core أول معالج من Intel يُستخدم في أجهزة Apple Macintosh . كان معالج Core Duo هو المعالج المركزي للجيل الأول من MacBook Pro ، بينما ظهر معالج Core Solo في سلسلة Mac Mini من Apple . مثّل معالج Core Duo بداية تحوّل Apple إلى معالجات Intel في جميع أجهزة Mac.
في عام 2007، بدأت شركة إنتل في تسمية وحدات المعالجة المركزية Yonah المخصصة لأجهزة الكمبيوتر المحمولة السائدة باسم Pentium Dual-Core ، ويجب عدم الخلط بينها وبين وحدات المعالجة المركزية ذات البنية الدقيقة Core 64 بت لأجهزة الكمبيوتر المكتبية والتي تحمل أيضًا اسم Pentium Dual-Core.
شهد شهرا سبتمبر 2007 و4 يناير 2008 توقف إنتاج عدد من وحدات المعالجة المركزية التي تحمل علامة Core التجارية، بما في ذلك العديد من منتجات Core Solo وCore Duo وCeleron، بالإضافة إلى منتج واحد من Core 2 Quad. [ 20 ] [ 21 ]
كور سولو
يستخدم معالج Intel Core Solo [ 22 ] (رمز المنتج 80538) نفس شريحة المعالج ثنائي النواة المستخدمة في Core Duo، ولكنه يحتوي على نواة واحدة نشطة فقط . وبحسب الطلب، قد تقوم Intel ببساطة بتعطيل إحدى النواتين لبيع الشريحة بسعر Core Solo، وهذا يتطلب جهدًا أقل من إطلاق خط إنتاج منفصل من وحدات المعالجة المركزية التي تحتوي فعليًا على نواة واحدة فقط وصيانته. وقد استخدمت Intel نفس الاستراتيجية سابقًا مع معالج 486، حيث تم تصنيع معالجات 486SX المبكرة في الواقع كمعالجات 486DX ولكن مع تعطيل وحدة الفاصلة العائمة (FPU) .
| الاسم الرمزي | اسم العلامة التجارية (قائمة) | ذاكرة التخزين المؤقت من المستوى الثاني | المقبس | TDP |
|---|---|---|---|---|
| يوناه | Core Solo T1xxx | 2 ميجابايت | مقبس M | 27–31 غرباً |
| Core Solo U1xxx | 5.5–6 واط |
الثنائي الأساسي
يتكون معالج Intel Core Duo [ 23 ] (رمز المنتج 80539) من نواتين على شريحة واحدة، وذاكرة تخزين مؤقتة من المستوى الثاني بسعة 2 ميجابايت مشتركة بين النواتين، وناقل تحكم يتحكم في كل من ذاكرة التخزين المؤقتة من المستوى الثاني والوصول إلى ناقل النظام الأمامي .
| الاسم الرمزي | اسم العلامة التجارية (قائمة) | ذاكرة التخزين المؤقت من المستوى الثاني | المقبس | TDP |
|---|---|---|---|---|
| يوناه | معالج Core Duo T2xxx | 2 ميجابايت | مقبس M | 31 غرباً |
| معالج Core Duo L2xxx | 15 واط | |||
| ثنائي كور يو2xxx | 9 واط |
النواة 2
يُعدّ الجيل التالي من معالجات Core هو الإصدار المحمول من سلسلة معالجات Core 2 القائمة على بنية Core الدقيقة، [ 24 ] والتي تم إصدارها في 27 يوليو 2006. ويمثل إصدار الإصدار المحمول من Intel Core 2 إعادة توحيد خطوط إنتاج Intel لأجهزة الكمبيوتر المكتبية والمحمولة، حيث تم إصدار معالجات Core 2 لأجهزة الكمبيوتر المكتبية والمحمولة، على عكس معالجات Intel Core الأولى التي كانت تستهدف أجهزة الكمبيوتر المحمولة فقط (على الرغم من استخدامها في بعض أجهزة الكمبيوتر المكتبية صغيرة الحجم والمتكاملة، مثل iMac و Mac Mini ).
على عكس معالجات Core الأصلية، تُعد معالجات Intel Core 2 معالجات 64 بت ، تدعم تقنية Intel Extended Memory 64 (EM64T)، وهو الاسم الذي أطلقته Intel آنذاك على امتدادات AMD 64 بت لبنية x86. ومن الفروقات الأخرى بين معالج Core Duo الأصلي ومعالج Core 2 Duo الجديد زيادة سعة ذاكرة التخزين المؤقت من المستوى الثاني . فقد ضاعف معالج Core 2 Duo الجديد سعة ذاكرة التخزين المؤقت المدمجة ثلاث مرات لتصل إلى 6 ميجابايت. كما قدمت Core 2 إصدارًا رباعي النواة عالي الأداء لمعالجات النواة الواحدة والثنائية، يحمل اسم Core 2 Quad، بالإضافة إلى إصدار مخصص للمستخدمين المتقدمين، وهو Core 2 Extreme. تُصنع جميع المعالجات الثلاثة بتقنية تصنيع 65 نانومتر ، وفي عام 2008، بتقنية تصنيع 45 نانومتر، وتدعم سرعات ناقل النظام الأمامي التي تتراوح من 533 ميجا نقلة/ثانية إلى 1.6 جيجا نقلة/ثانية. بالإضافة إلى ذلك، فإن تقليص حجم رقاقة Core 45 نانومتر يضيف دعم SSE4.1 إلى جميع معالجات Core 2 الدقيقة المصنعة بتقنية الطباعة الحجرية 45 نانومتر، وبالتالي زيادة معدل حساب المعالجات.
Core 2 Solo
يُعدّ معالج Core 2 Solo، [ 25 ] الذي طُرح في سبتمبر 2007، خليفةً لمعالج Core Solo، وهو متوفر فقط كمعالج محمول فائق الكفاءة في استهلاك الطاقة بقدرة تصميم حراري تبلغ 5.5 واط. استخدمت سلسلة U2xxx الأصلية "Merom-L" نسخةً خاصةً من شريحة Merom برقم تعريف المعالج 10661 (الطراز 22، الإصدار A1) ذات نواة واحدة فقط، وقد استُخدمت أيضًا في بعض معالجات Celeron. أما معالجات SU3xxx اللاحقة، فهي جزء من مجموعة معالجات CULV من Intel ، وتأتي في حزمة μFC-BGA 956 أصغر حجمًا، ولكنها تحتوي على شريحة Penryn نفسها الموجودة في الإصدارات ثنائية النواة، مع تعطيل إحدى النوى أثناء التصنيع.
| الاسم الرمزي | اسم العلامة التجارية (قائمة) | ذاكرة التخزين المؤقت من المستوى الثاني | المقبس | TDP |
|---|---|---|---|---|
| ميروم-إل | موبايل كور 2 سولو يو 2 إكس إكس إكس | 1 ميجابايت | FCBGA | 5.5 واط |
| بينرين-إل | Mobile Core 2 Solo SU3xxx | 3 ميجابايت | BGA956 | 5.5 واط |
Core 2 Duo

معظم معالجات Core 2 المكتبية والمحمولة هي من نوع Core 2 Duo [ 26 ] [ 27 ] ، حيث تحتوي على نواتين للمعالجة على شريحة واحدة من Merom أو Conroe أو Allendale أو Penryn أو Wolfdale . وتتوفر هذه المعالجات بنطاق واسع من حيث الأداء واستهلاك الطاقة، بدءًا من الإصدارات البطيئة نسبيًا ذات استهلاك الطاقة المنخفض للغاية Uxxxx (10 واط) والمنخفضة Lxxxx (17 واط)، وصولًا إلى الإصدارات المحمولة ذات الأداء العالي Pxxxx (25 واط) وTxxxx (35 واط)، وانتهاءً بنماذج سطح المكتب Exxxx (65 واط). أما معالجات Core 2 Duo المحمولة التي تبدأ أسماؤها بالحرف "S"، فتُصنع في حزمة μFC-BGA 956 أصغر حجمًا، مما يسمح بتصميم أجهزة كمبيوتر محمولة أكثر إحكامًا.
في كل سطر، يشير الرقم الأعلى عادةً إلى أداء أفضل، والذي يعتمد بشكل كبير على تردد ساعة النواة وناقل النظام الأمامي، بالإضافة إلى سعة ذاكرة التخزين المؤقت من المستوى الثاني، وهي عوامل تختلف باختلاف الطراز. تستخدم معالجات Core 2 Duo عادةً ذاكرة التخزين المؤقت L2 كاملة بسعة 2 أو 3 أو 4 أو 6 ميجابايت المتوفرة في إصدار الشريحة المحدد ، بينما تُباع الإصدارات ذات سعة ذاكرة التخزين المؤقت المخفّضة أثناء التصنيع لسوق المستهلكين ذوي الميزانية المحدودة تحت اسمي Celeron أو Pentium Dual-Core . ومثل هذه المعالجات، تقوم بعض طرازات Core 2 Duo منخفضة التكلفة بتعطيل ميزات مثل تقنية Intel Virtualization Technology .
| الاسم الرمزي | اسم العلامة التجارية (قائمة) | ذاكرة التخزين المؤقت من المستوى الثاني | المقبس | TDP |
|---|---|---|---|---|
| ميروم | معالج Core 2 Duo U7xxx للهواتف المحمولة | 2 ميجابايت | BGA479 | 10 واط |
| معالج Core 2 Duo L7xxx للهواتف المحمولة | 4 ميجابايت | 17 غرباً | ||
| موبايل كور 2 ديو T5xxx | 2 ميجابايت | مقبس M مقبس P BGA479 | 35 واط | |
| موبايل كور 2 ديو T7xxx | 2-4 ميجابايت | |||
| كونرو وألينديل | معالج Core 2 Duo E4xxx | 2 ميجابايت | LGA 775 | 65 واط |
| معالج Core 2 Duo E6xxx | 2-4 ميجابايت | |||
| بينرين | معالج Mobile Core 2 Duo SU7xxx | 3 ميجابايت | BGA956 | 10 واط |
| معالج جوال كور 2 ديو SU9xxx | ||||
| معالج Core 2 Duo SL9xxx للهواتف المحمولة | 6 ميجابايت | 17 غرباً | ||
| معالج Core 2 Duo المحمول SP9xxx | 25 واط | |||
| موبايل كور 2 ديو P7xxx | 3 ميجابايت | مقبس P FCBGA6 | 25 واط | |
| موبايل كور 2 ديو P8xxx | ||||
| موبايل كور 2 ديو P9xxx | 6 ميجابايت | |||
| موبايل كور 2 ديو T6xxx | 2 ميجابايت | 35 واط | ||
| موبايل كور 2 ديو T8xxx | 3 ميجابايت | |||
| موبايل كور 2 ديو T9xxx | 6 ميجابايت | |||
| معالج Core 2 Duo E8xxx للهواتف المحمولة | 6 ميجابايت | المقبس P | 35–55 واط | |
| وولفديل | معالج Core 2 Duo E7xxx | 3 ميجابايت | LGA 775 | 65 واط |
| معالج Core 2 Duo E8xxx | 6 ميجابايت |
معالج Core 2 رباعي النواة
معالجات Core 2 Quad [ 28 ] [ 29 ] هي وحدات متعددة الرقاقات تتكون من شريحتين مماثلتين لتلك المستخدمة في Core 2 Duo، لتشكل معالجًا رباعي النواة. يتيح ذلك ضعف أداء المعالجات ثنائية النواة عند نفس تردد الساعة في الحالات التي تستفيد من تعدد الخيوط.
في البداية، كانت جميع طرازات Core 2 Quad عبارة عن إصدارات من معالجات Core 2 Duo المكتبية، حيث تم اشتقاق Kentsfield من Conroe و Yorkfield من Wolfdale، ولكن تمت إضافة Penryn-QC لاحقًا كإصدار عالي الجودة من Penryn ثنائي النواة للأجهزة المحمولة.
تُعد معالجات Xeon 32xx و 33xx إصدارات متطابقة إلى حد كبير من معالجات Core 2 Quad المكتبية ويمكن استخدامها بشكل متبادل.
| الاسم الرمزي | اسم العلامة التجارية (قائمة) | ذاكرة التخزين المؤقت من المستوى الثاني | المقبس | TDP |
|---|---|---|---|---|
| كينتسفيلد | معالج Core 2 رباعي النواة Q6xxx | 2×4 ميجابايت | LGA 775 | 95-105 واط |
| يوركفيلد | معالج Core 2 رباعي النواة Q8xxx | 2×2 ميجابايت | 65–95 غرباً | |
| معالج Core 2 رباعي النواة Q9xxx | 2×3–2×6 ميجابايت | |||
| بينرين-كيو سي | معالج Core 2 رباعي النواة Q9xxx | 2×3–2×6 ميجابايت | المقبس P | 45 واط |
كور 2 إكستريم
معالجات Core 2 Extreme [ 30 ] [ 31 ] هي إصدارات متطورة من معالجات Core 2 Duo وCore 2 Quad، وتتميز عادةً بتردد ساعة أعلى ومضاعف تردد غير مقفل ، مما يجعلها جذابة بشكل خاص لكسر السرعة . وهذا مشابه لمعالجات Pentium D السابقة التي كانت تُعرف باسم Extreme Edition . وقد طُرحت معالجات Core 2 Extreme بسعر أعلى بكثير من الإصدار العادي، حيث بلغ سعرها في كثير من الأحيان 999 دولارًا أو أكثر.
| الاسم الرمزي | اسم العلامة التجارية (قائمة) | ذاكرة التخزين المؤقت من المستوى الثاني | المقبس | TDP |
|---|---|---|---|---|
| ميروم إكس إي | موبايل كور 2 إكستريم X7xxx | 4 ميجابايت | المقبس P | 44 غرباً |
| كونرو إكس إي | Core 2 Extreme X6xxx | 4 ميجابايت | LGA 775 | 75 واط |
| كينتسفيلد | Core 2 Extreme QX6xxx | 2×4 ميجابايت | LGA 775 | 130 واط |
| بينرين إكس إي | موبايل كور 2 إكستريم X9xxx | 6 ميجابايت | المقبس P | 44 غرباً |
| بينرين-كيو سي إكس إي | معالج Mobile Core 2 Extreme QX9300 | 2×6 ميجابايت | المقبس P | 45 واط |
| يوركفيلد | Core 2 Extreme QX9xxx | 2×6 ميجابايت | LGA 775 / LGA 771 | 130-150 واط |
سلسلة معالجات Core i3/i5/i7/i9
أطلقت إنتل نظام تسمية جديدًا قائمًا على المستويات لمعالجات Core الخاصة بها مع إطلاق بنية Nehalem الدقيقة في نوفمبر 2008. [ 32 ] على عكس التسمية السابقة، لم تعد هذه الأسماء تعكس ميزات تقنية محددة مثل عدد النوى، بل تشير إلى مستويات الأداء النسبية: المستوى المبتدئ (i3)، والمستوى المتوسط (i5)، والمستوى العالي (i7). [ 33 ] تتوافق هذه المستويات مع نظام تصنيف معالجات إنتل السابق، [ 34 ] الذي كان يمنح ثلاث وأربع وخمس نجوم لسلسلة Core، أعلى من تصنيفي النجمة الواحدة والنجمتين لمعالجي Celeron وPentium على التوالي. [ 35 ] في عام 2017، أضافت إنتل مستوى رابعًا مع طرح معالج Core i9، الذي صُنِّف أعلى من i7 كخيار متميز عالي الأداء.
حقبة ما قبل سلسلة i9
الجيل الأول
طُرحت بنية Nehalem الدقيقة في نوفمبر 2008. تشمل الميزات المشتركة لجميع المعالجات المبنية على Nehalem وحدة تحكم مدمجة بذاكرة DDR3 ، بالإضافة إلى تقنية QuickPath Interconnect أو PCI Express وواجهة الوسائط المباشرة على المعالج، لتحل محل ناقل النظام الأمامي القديم رباعي المضخات المستخدم في جميع معالجات Core السابقة. تحتوي جميع هذه المعالجات على ذاكرة تخزين مؤقتة من المستوى الثاني (L2) بسعة 256 كيلوبايت لكل نواة، بالإضافة إلى ذاكرة تخزين مؤقتة مشتركة من المستوى الثالث (L3) تصل سعتها إلى 12 ميجابايت. وبسبب تقنية الربط البيني الجديدة للإدخال/الإخراج، لم يعد بالإمكان استخدام الشرائح واللوحات الأم من الأجيال السابقة مع المعالجات المبنية على Nehalem.
كانت شركة إنتل تنوي أن يكون معالج Core i3 هو المعالج الجديد منخفض الأداء ضمن سلسلة معالجات إنتل، وذلك بعد إيقاف إنتاج معالجات Core 2. [ 36 ] [ 37 ]
تم إطلاق أول معالجات Core i3 في 7 يناير 2010. [ 38 ]
كان أول معالج Core i3 مبني على معمارية Nehalem هو معالج Clarkdale ، مزودًا بوحدة معالجة رسومية مدمجة ونواتين. [ 39 ] يتوفر المعالج نفسه أيضًا باسم Core i5 و Pentium، بتكوينات مختلفة قليلاً.
تعتمد معالجات Core i3-3xxM على معمارية Arrandale ، وهي النسخة المحمولة من معالج Clarkdale المكتبي. وهي مشابهة لسلسلة Core i5-4xx، ولكنها تعمل بترددات أقل وبدون تقنية Turbo Boost . [ 40 ] ووفقًا لقسم الأسئلة الشائعة في موقع Intel، فإنها لا تدعم ذاكرة تصحيح الأخطاء (ECC) . [ 41 ] ووفقًا لشركة Supermicro، الشركة المصنعة للوحات الأم، إذا تم استخدام معالج Core i3 مع منصة شرائح خادم مثل Intel 3400/3420/3450، فإن وحدة المعالجة المركزية تدعم ECC مع UDIMM. [ 42 ] ووفقًا لمنشور في أحد المنتديات، أكدت Intel عند سؤالها أنه على الرغم من أن مجموعة شرائح Intel من السلسلة 5 تدعم الذاكرة غير ECC فقط مع معالجات Core i5 أو i3، إلا أن استخدام هذه المعالجات على لوحة أم مزودة بشرائح من السلسلة 3400 يدعم وظيفة ECC لذاكرة ECC. [ 43 ] كما يدعم عدد محدود من اللوحات الأم من شركات أخرى تقنية ECC مع معالجات Intel Core 9. يُعد جهاز Asus P8B WS مثالاً على ذلك، ولكنه لا يدعم ذاكرة ECC في أنظمة تشغيل Windows غير المخصصة للخوادم. [ 44 ]
| الاسم الرمزي | اسم العلامة التجارية (قائمة) | النوى | ذاكرة التخزين المؤقت من المستوى الثالث | المقبس | TDP | ناقل الإدخال/الإخراج |
|---|---|---|---|---|---|---|
| كلاركدايل | معالج Core i3 | 2 | 4 ميجابايت | LGA 1156 | 73 غرباً | واجهة الوسائط المباشرة ، وحدة معالجة الرسومات المدمجة |
| أرانديل | معالج Core i3-3xxM | 3 ميجابايت | rPGA-988A | 35 واط | ||
| معالج Core i3-3xxUM | 3 ميجابايت | BGA-1288 | 18 غرب |
كانت معالجات Lynnfield أول معالجات Core i5 تستخدم بنية Nehalem الدقيقة، وقد طُرحت في 8 سبتمبر 2009، كنسخة أساسية من معالج Core i7 السابق. [ 45 ] [ 46 ] تتميز معالجات Lynnfield Core i5 بذاكرة تخزين مؤقتة من المستوى الثالث (L3) بسعة 8 ميجابايت، وناقل DMI بسرعة 2.5 جيجابت/ثانية ، ودعم ذاكرة DDR3 ثنائية القناة بترددات 800/1066/1333 ميجاهرتز، مع تعطيل تقنية Hyper-threading . تُباع نفس المعالجات مع تفعيل مجموعات مختلفة من الميزات (Hyper-threading وترددات ساعة أخرى) تحت مسميات Core i7-8xx و، والتي يجب عدم الخلط بينها وبين معالجات Core i7-9xx وXeon 3500 المتطورة المبنية على بنية Bloomfield . وقد طُرحت ميزة جديدة تُسمى تقنية Turbo Boost، والتي تعمل على زيادة سرعة التطبيقات المتطلبة إلى أقصى حد، من خلال تسريع الأداء ديناميكيًا ليتناسب مع حجم العمل.
بعد أن شهدت معالجات Nehalem انخفاضًا في حجم رقاقة Westmere إلى 32 نانومتر ، تم طرح معالجات Arrandale ، وهي معالجات ثنائية النواة للأجهزة المحمولة من نوع Core i5، ونظيرتها المكتبية Clarkdale في يناير 2010، إلى جانب معالجات Core i7-6xx وCore i3-3xx المبنية على نفس البنية. تتميز معالجات Arrandale بقدرة معالجة رسومية مدمجة. لا تدعم معالجات Core i3-3xx تقنية Turbo Boost ، كما تم تقليص ذاكرة التخزين المؤقت L3 في معالجات Core i5-5xx إلى 3 ميجابايت، بينما تستخدم معالجات Core i5-6xx ذاكرة التخزين المؤقت كاملة. [ 40 ] يُباع معالج Clarkdale تحت اسم Core i5-6xx، إلى جانب معالجات Core i3 وPentium ذات الصلة. وهو مزود بتقنية Hyper-Threading وذاكرة تخزين مؤقت L3 كاملة بسعة 4 ميجابايت. [ 47 ]
وفقًا لشركة Intel، فإن "معالجات سطح المكتب Core i5 ولوحات سطح المكتب لا تدعم عادةً ذاكرة ECC"، [ 48 ] ولكن المعلومات المتعلقة بدعم ECC المحدود في قسم Core i3 تنطبق أيضًا على Core i5 و i7.
| الاسم الرمزي | اسم العلامة التجارية (قائمة) | النوى | ذاكرة التخزين المؤقت من المستوى الثالث | المقبس | TDP | ناقل الإدخال/الإخراج |
|---|---|---|---|---|---|---|
| لينفيلد | معالج Core i5-7xx | 4 | 8 ميجابايت | LGA 1156 | 95 واط | واجهة الوسائط المباشرة |
| معالج Core i5-7xxS | 82 غرب | |||||
| كلاركدايل | معالجات Core i5-6xx | 2 | 4 ميجابايت | 73–87 غرباً | واجهة الوسائط المباشرة، وحدة معالجة الرسومات المدمجة | |
| أرانديل | معالج Core i5-5xxM | 3 ميجابايت | rPGA-988A | 35 واط | ||
| معالج Core i5-4xxM | ||||||
| معالج Core i5-5xxUM | BGA-1288 | 18 غرب | ||||
| Core i5-4xxUM [ 49 ] |
تستهدف علامة Core i7 التجارية أسواق الأعمال والمستهلكين ذوي المستوى العالي لكل من أجهزة الكمبيوتر المكتبية والمحمولة، [ 50 ] وتتميز عن علامات Core i3 (المستهلكين المبتدئين)، و Core i5 (المستهلكين العاديين)، و Xeon (الخوادم ومحطات العمل).
طُرحت معالجات بلومفيلد في أواخر عام 2008، وكانت أول معالجات Core i7 مبنية على معمارية نيهاليم. [ 51 ] [ 52 ] [ 53 ] [ 54 ] وفي العام التالي، قدمت معالجات لينفيلد المكتبية ومعالجات كلاركسفيلد المحمولة طرازات جديدة رباعية النواة من معالجات Core i7 مبنية على نفس المعمارية. [ 55 ]
بعد أن حصلت معالجات Nehalem على تقليص حجم رقاقة Westmere بمقدار 32 نانومتر ، تم طرح معالجات Arrandale ثنائية النواة للأجهزة المحمولة في يناير 2010، تلاها أول معالج سطح مكتب سداسي النواة من Core i7 وهو Gulftown في 16 مارس 2010. ويتم الإعلان عن كل من Core i7 العادي والإصدار المتطرف بخمس نجوم في تصنيف معالجات Intel.
يستخدم الجيل الأول من معالجات Core i7 مقبسين مختلفين؛ LGA 1366 المصمم لأجهزة سطح المكتب والخوادم عالية الأداء، و LGA 1156 المستخدم في أجهزة سطح المكتب والخوادم منخفضة ومتوسطة الأداء. في كل جيل، تستخدم معالجات Core i7 الأعلى أداءً نفس المقبس وبنية QPI المستخدمة في معالجات Xeon متوسطة الأداء من نفس الجيل، بينما تستخدم معالجات Core i7 الأقل أداءً نفس المقبس وبنية PCIe/DMI/FDI المستخدمة في معالجات Core i5.
يُعدّ معالج "Core i7" خليفةً لسلسلة معالجات Intel Core 2. [ 56 ] [ 57 ] [ 58 ] [ 59 ] وقد صرّح ممثلو شركة Intel بأنّهم قصدوا من تسمية "Core i7" مساعدة المستهلكين على اختيار المعالج الأنسب لهم عند طرح Intel لمنتجات أحدث تعتمد على معمارية Nehalem في المستقبل. [ 60 ]
| الاسم الرمزي | اسم العلامة التجارية | النوى | ذاكرة التخزين المؤقت من المستوى الثالث | المقبس | TDP | عملية | الحافلات | تاريخ الافراج عنه |
|---|---|---|---|---|---|---|---|---|
| جلف تاون | معالج Core i7-9xxX الإصدار المتطرف | 6 | 12 ميجابايت | LGA 1366 | 130 واط | 32 نانومتر | QPI ، 3 × DDR3 | مارس 2010 |
| معالج Core i7-970 | يوليو 2010 | |||||||
| بلومفيلد | إصدار Core i7-9xx Extreme | 4 | 8 ميجابايت | 45 نانومتر | نوفمبر 2008 | |||
| معالجات Core i7-9xx (باستثناء Core i7-970/980) | ||||||||
| لينفيلد | معالجات Core i7-8xx | LGA 1156 | 95 واط | DMI ، PCI-e ، 2 × DDR3 | سبتمبر 2009 | |||
| معالج Core i7-8xxS | 82 غرب | يناير 2010 | ||||||
| كلاركسفيلد | إصدار Core i7-9xxXM Extreme | rPGA-988A | 55 واط | سبتمبر 2009 | ||||
| معالج Core i7-8xxQM | 45 واط | |||||||
| معالج Core i7-7xxQM | 6 ميجابايت | |||||||
| أرانديل | معالج Core i7-6xxM | 2 | 4 ميجابايت | 35 واط | 32 نانومتر | DMI ، PCI-e ، FDI ، 2 × DDR3 | يناير 2010 | |
| معالج Core i7-6xxLM | BGA-1288 | 25 واط | ||||||
| معالج Core i7-6xxUM | 18 غرب |
الجيل الثاني
في أوائل عام 2011، قدمت إنتل بنية معمارية دقيقة جديدة تُسمى ساندي بريدج . تُعد هذه البنية الجيل الثاني من بنية معالجات كور. احتفظت بجميع العلامات التجارية الموجودة من نيهاليم، بما في ذلك كور i3/i5/i7، وقدمت أرقام طراز جديدة. تتضمن المجموعة الأولى من معالجات ساندي بريدج إصدارات ثنائية ورباعية النواة، تستخدم جميعها شريحة واحدة بتقنية 32 نانومتر لكل من وحدة المعالجة المركزية ووحدة معالجة الرسومات المدمجة، على عكس البنى المعمارية الدقيقة السابقة. تحمل جميع معالجات كور i3/i5/i7 ذات بنية ساندي بريدج الدقيقة رقم طراز مكون من أربعة أرقام. في الإصدار المخصص للأجهزة المحمولة، لم يعد بالإمكان تحديد قدرة التصميم الحراري من خلال لاحقة مكونة من حرف أو حرفين، بل يتم تضمينها في رقم وحدة المعالجة المركزية. بدءًا من ساندي بريدج، لم تعد إنتل تميز الأسماء الرمزية للمعالج بناءً على عدد النوى أو المقبس أو الاستخدام المقصود؛ إذ تستخدم جميعها نفس الاسم الرمزي للبنية المعمارية الدقيقة نفسها.
Ivy Bridge هو الاسم الرمزي لتقنية تقليص حجم رقاقة Sandy Bridge من Intel إلى 22 نانومتر، والتي تعتمد على ترانزستورات ثلاثية البوابات ("3D")، والتي تم طرحها في أبريل 2012.
صدرت سلسلة معالجات Core i3-2xxx لأجهزة سطح المكتب والأجهزة المحمولة في 20 يناير 2011، وهي بديل مباشر لطرازَي "Clarkdale" Core i3-5xx و"Arrandale" Core i3-3xxM لعام 2010، وتعتمد على بنية دقيقة جديدة. ورغم أنها تتطلب مقابس وشرائح جديدة، إلا أن الميزات الظاهرة للمستخدم في معالج Core i3 لم تتغير إلى حد كبير، بما في ذلك عدم دعم تقنيتي Turbo Boost و AES-NI . وعلى عكس معالجات Celeron وPentium المبنية على معمارية Sandy Bridge، تدعم سلسلة Core i3 تقنية Advanced Vector Extensions الجديدة . ويُعد هذا المعالج تحديدًا المعالج الأساسي في هذه السلسلة الجديدة من معالجات Intel.
| الاسم الرمزي | اسم العلامة التجارية (قائمة) | النوى | ذاكرة التخزين المؤقت من المستوى الثالث | المقبس | TDP | ناقل الإدخال/الإخراج |
|---|---|---|---|---|---|---|
| ساندي بريدج (سطح المكتب) | معالج Core i3-21xx | 2 | 3 ميجابايت | LGA 1155 | 65 واط | واجهة الوسائط المباشرة ، وحدة معالجة الرسومات المدمجة |
| معالج Core i3-21xxT | 35 واط | |||||
| ساندي بريدج (موبايل) | معالج Core i3-2xx0M | rPGA-988B BGA-1023 | ||||
| معالج Core i3-2xx7M | BGA-1023 | 17 غرباً |

في يناير 2011، أصدرت شركة إنتل معالجات Core i5 رباعية النواة جديدة تعتمد على بنية "Sandy Bridge" الدقيقة في معرض الإلكترونيات الاستهلاكية 2011. ووصلت معالجات ثنائية النواة جديدة للأجهزة المحمولة وأجهزة الكمبيوتر المكتبية في فبراير 2011.
تتألف سلسلة معالجات سطح المكتب Core i5-2xxx في الغالب من معالجات رباعية النواة، باستثناء معالج Core i5-2390T ثنائي النواة، وتتضمن معالج رسومات مدمج، ما يجمع بين الميزات الرئيسية لسلسلتي Core i5-6xx وCore i5-7xx السابقتين. يشير اللاحق بعد رقم الطراز المكون من أربعة أرقام إلى مُضاعِف التردد غير المقفل (K)، واستهلاك الطاقة المنخفض (S)، واستهلاك الطاقة المنخفض للغاية (T).
تحتوي جميع وحدات المعالجة المركزية لأجهزة سطح المكتب الآن على أربع نوى غير متزامنة (مثل i5-750)، باستثناء i5-2390T. ويعمل ناقل DMI بسرعة 5 جيجابت/ثانية.
جميع معالجات Core i5-2xxxM المحمولة هي معالجات ثنائية النواة ومتعددة الخيوط مثل سلسلة Core i5-5xxM السابقة، وتشترك في معظم الميزات مع خط الإنتاج هذا.
| الاسم الرمزي | اسم العلامة التجارية (قائمة) | النوى | ذاكرة التخزين المؤقت من المستوى الثالث | المقبس | TDP | ناقل الإدخال/الإخراج |
|---|---|---|---|---|---|---|
| ساندي بريدج (سطح المكتب) | معالج Core i5-2xxx معالج Core i5-2xxxK | 4 | 6 ميجابايت | LGA 1155 | 95 واط | واجهة الوسائط المباشرة ، وحدة معالجة الرسومات المدمجة |
| معالج Core i5-2xxxS | 65 واط | |||||
| معالج Core i5-25xxT | 45 واط | |||||
| معالج Core i5-23xxT | 2 | 3 ميجابايت | 35 واط | |||
| ساندي بريدج (موبايل) | معالج Core i5-2xxxM | rPGA-988B BGA-1023 | ||||
| معالج Core i5-2xx7M | BGA-1023 | 17 غرباً | ||||
كانت سلسلة معالجات Core i7 هي الفئة العليا من معالجات إنتل لأجهزة سطح المكتب والأجهزة المحمولة، حتى الإعلان عن معالج i9 في عام 2017. تتميز طرازات Sandy Bridge بأكبر سعة لذاكرة التخزين المؤقت L3 وأعلى تردد ساعة. تتشابه معظم هذه الطرازات إلى حد كبير مع معالجات Core i5 الأصغر حجمًا. أما معالجات Core i7-2xxxQM/XM رباعية النواة للأجهزة المحمولة، فهي تتبع معالجات Core i7-xxxQM/XM السابقة من سلسلة "Clarksfield"، ولكنها تتضمن الآن معالج رسومات مدمجًا.
| الاسم الرمزي | اسم العلامة التجارية (قائمة) | النوى | ذاكرة التخزين المؤقت من المستوى الثالث | المقبس | TDP | عملية | ناقل الإدخال/الإخراج | تاريخ الافراج عنه |
|---|---|---|---|---|---|---|---|---|
| ساندي بريدج-إي (سطح المكتب) | معالج Core i7-39xxX | 6 | 15 ميجابايت | LGA 2011 | 130 واط | 32 نانومتر | واجهة الوسائط المباشرة | نوفمبر 2011 |
| معالج Core i7-39xxK | 12 ميجابايت | |||||||
| معالج Core i7-38xx | 4 | 10 ميجابايت | ||||||
| ساندي بريدج (سطح المكتب) | Core i7-2xxxK، i7-2xxx | 8 ميجابايت | LGA 1155 | 95 واط | واجهة الوسائط المباشرة ، وحدة معالجة الرسومات المدمجة | يناير 2011 | ||
| معالج Core i7-2xxxS | 65 واط | |||||||
| ساندي بريدج (موبايل) | معالج Core i7-2xxxXM | rPGA-988B BGA-1023 | 55 واط | |||||
| معالج Core i7-28xxQM | 45 واط | |||||||
| Core i7-2xxxQE، i7-26xxQM، i7-27xxQM | 6 ميجابايت | |||||||
| معالج Core i7-2xx0M | 2 | 4 ميجابايت | 35 واط | فبراير 2011 | ||||
| معالج Core i7-2xx9M | BGA-1023 | 25 واط | ||||||
| معالج Core i7-2xx7M | 17 غرباً |
الجيل الثالث
آيفي بريدج هو الاسم الرمزي لسلسلة معالجات من "الجيل الثالث" تعتمد على تقنية التصنيع 22 نانومتر التي طورتها شركة إنتل. تم إطلاق نسخ الأجهزة المحمولة من وحدة المعالجة المركزية في أبريل 2012، تلتها نسخ أجهزة سطح المكتب في سبتمبر 2012.
تُعد سلسلة معالجات Core-i3-3xxx القائمة على معالج Ivy Bridge ترقية طفيفة لتقنية التصنيع 22 نانومتر ورسومات أفضل.
| الاسم الرمزي | اسم العلامة التجارية (قائمة) | النوى | ذاكرة التخزين المؤقت من المستوى الثالث | المقبس | TDP | ناقل الإدخال/الإخراج |
|---|---|---|---|---|---|---|
| آيفي بريدج (سطح المكتب) | معالج Core i3-32xx | 2 | 3 ميجابايت | LGA 1155 | 55 واط | واجهة الوسائط المباشرة ، وحدة معالجة الرسومات المدمجة |
| معالج Core i3-32xxT | 35 واط | |||||
| آيفي بريدج (موبايل) | معالج Core i3-3xx0M | rPGA-988B BGA-1023 | ||||
| معالج Core i3-3xx7U | BGA-1023 | 17 غرباً | ||||
| معالج Core i3-3xx9Y | 13 غرباً |
| الاسم الرمزي | اسم العلامة التجارية (قائمة) | النوى | ذاكرة التخزين المؤقت من المستوى الثالث | المقبس | TDP | ناقل الإدخال/الإخراج |
|---|---|---|---|---|---|---|
| آيفي بريدج (سطح المكتب) | معالجات Core i5-3xxx و Core i5-3xxxK | 4 | 6 ميجابايت | LGA 1155 | 77 غرب | واجهة الوسائط المباشرة ، وحدة معالجة الرسومات المدمجة |
| معالج Core i5-3xxxS | 65 واط | |||||
| معالج Core i5-35xxT | 45 واط | |||||
| معالج Core i5-34xxT | 2 | 3 ميجابايت | 35 واط | |||
| آيفي بريدج (موبايل) | معالج Core i5-3xx0M | rPGA-988B BGA-1023 | ||||
| معالج Core i5-3xx7U | BGA-1023 | 17 غرباً | ||||
| معالج Core i5-3xx9Y | 13 غرباً |
| الاسم الرمزي | اسم العلامة التجارية (قائمة) | النوى | ذاكرة التخزين المؤقت من المستوى الثالث | المقبس | TDP | عملية | ناقل الإدخال/الإخراج | تاريخ الافراج عنه |
|---|---|---|---|---|---|---|---|---|
| آيفي بريدج-إي (سطح المكتب) | معالج Core i7-4960X | 6 | 15 ميجابايت | LGA 2011 | 130 واط | 22 نانومتر | واجهة الوسائط المباشرة | سبتمبر 2013 |
| معالج Core i7-4930K | 12 ميجابايت | |||||||
| معالج Core i7-4820K | 4 | 10 ميجابايت | ||||||
| آيفي بريدج (سطح المكتب) | Core i7-37xx، i7-37xxK | 8 ميجابايت | LGA 1155 | 77 غرب | واجهة الوسائط المباشرة ، وحدة معالجة الرسومات المدمجة | أبريل 2012 | ||
| معالج Core i7-37xxS | 65 واط | |||||||
| معالج Core i7-37xxT | 45 واط | |||||||
| آيفي بريدج (موبايل) | معالج Core i7-3xxxXM | 55 واط | ||||||
| معالج Core i7-38xxQM | 45 واط | |||||||
| Core i7-36x0QM، i7-3xx0QE، i7-36x5QM، i7-3xx5QE، i7-37xxQM | 6 ميجابايت | |||||||
| Core i7-3xx2QM، i7-3xx2QE | 35 واط | |||||||
| معالج Core i7-3xxxM | 2 | 4 ميجابايت | ||||||
| معالج Core i7-3xxxLE | 25 واط | |||||||
| Core i7-3xx7U، i7-3xx7UE | 17 غرباً | |||||||
| معالج Core i7-3xx9Y | 13 غرباً | يناير 2013 |
الجيل الرابع
Haswell هي الجيل الرابع من بنية المعالجات الدقيقة Core، وقد تم إصدارها في عام 2013.
| الاسم الرمزي | اسم العلامة التجارية (قائمة) | النوى | ذاكرة التخزين المؤقت من المستوى الثالث | طراز وحدة معالجة الرسومات | المقبس | TDP | عملية | ناقل الإدخال/الإخراج | تاريخ الافراج عنه |
|---|---|---|---|---|---|---|---|---|---|
| هاسويل-دي تي (سطح المكتب) | معالج Core i3-43xx | 2 | 4 ميجابايت | HD 4600 | LGA 1150 | 54 غرباً | 22 نانومتر | واجهة الوسائط المباشرة ، وحدة معالجة الرسومات المدمجة | سبتمبر 2013 |
| Core i3-43xxT، Core i3-4xxxTE | 35 واط | ||||||||
| معالج Core i3-41xx | 3 ميجابايت | HD 4400 | 54 غرباً | ||||||
| معالج Core i3-41xxT | 35 واط | ||||||||
| هاسويل-إم بي (جوال) | معالج Core i3-4xx2E | HD 4600 | BGA 1364 | 25 واط | |||||
| معالج Core i3-4xx0E | 37 غرباً | ||||||||
| معالج Core i3-4xxxM | مقبس G3 | ||||||||
| معالج Core i3-4xx8U | آيريس 5100 | BGA 1168 | 28 واط | يونيو 2013 | |||||
| Core i3-4xx0U، Core i3-4xx5U | HD 4400 | 15 واط | |||||||
| Core i3-4xxxY | HD 4200 | 11.5 واط |
| الاسم الرمزي | اسم العلامة التجارية (قائمة) | النوى | ذاكرة التخزين المؤقت من المستوى الثالث | طراز وحدة معالجة الرسومات | المقبس | TDP | عملية | ناقل الإدخال/الإخراج | تاريخ الافراج عنه |
|---|---|---|---|---|---|---|---|---|---|
| هاسويل-دي تي (سطح المكتب) | Core i5-4xxx، i5-46xxK | 4 | 6 ميجابايت | HD 4600 | LGA 1150 | 84 غرباً | 22 نانومتر | واجهة الوسائط المباشرة ، وحدة معالجة الرسومات المدمجة | يونيو 2013 |
| معالج Core i5-4xxxS | 65 واط | ||||||||
| معالج Core i5-46xxT | 45 واط | ||||||||
| Core i5-45xxT، Core i5-45xxTE | 2 | 4 ميجابايت | 35 واط | ||||||
| 65 واط | |||||||||
| هاسويل-إتش (إم سي بي) | معالج Core i5-4xxxR | 4 | 4 ميجابايت | آيريس برو 5200 | BGA 1364 | 65 واط | |||
| هاسويل-إم بي (جوال) | معالج Core i5-4xxxH | 2 | 3 ميجابايت | HD 4600 | 47 غرباً | سبتمبر 2013 | |||
| معالج Core i5-4xx2E | 25 واط | ||||||||
| معالج Core i5-4xx0E | 37 غرباً | ||||||||
| معالج Core i5-4xxxM | مقبس G3 | ||||||||
| معالج Core i5-4xx8U | آيريس 5100 | BGA1168 | 28 واط | يونيو 2013 | |||||
| معالج Core i5-4x50U | HD 5000 | 15 واط | |||||||
| معالج Core i5-4x00U | HD 4400 | ||||||||
| معالج Core i5-4xxxY | HD 4200 | 11.5 واط |
الجيل الخامس
برودويل هي الجيل الخامس من معمارية معالجات كور، وقد أطلقتها شركة إنتل في 6 سبتمبر 2014، وبدأ شحنها في أواخر عام 2014. وهي أول معالج يستخدم شريحة بتقنية 14 نانومتر. [ 62 ] بالإضافة إلى ذلك، تم إطلاق معالجات للأجهزة المحمولة في يناير 2015 [ 63 ] ، ومعالجات كور i5 وi7 لأجهزة سطح المكتب في يونيو 2015. [ 64 ]
معالج سطح المكتب (سلسلة DT)
| العلامة التجارية للمعالج | النموذج (القائمة) | النوى (الخيوط) | ذاكرة التخزين المؤقت من المستوى الثالث | طراز وحدة معالجة الرسومات | المقبس | TDP | عملية | ناقل الإدخال/الإخراج | تاريخ الافراج عنه |
|---|---|---|---|---|---|---|---|---|---|
| معالج Core i7 | 5775C | 4 (8) | 6 ميجابايت | آيريس 6200 | LGA 1150 | 65 واط | 14 نانومتر | واجهة الوسائط المباشرة ، وحدة معالجة الرسومات المدمجة | يونيو 2015 |
| 5775R | |||||||||
| معالج Core i5 | 5675C | 4 (4) | 4 ميجابايت | ||||||
| 5675R | |||||||||
| 5575R |
معالجات الأجهزة المحمولة (سلسلة U)
| العلامة التجارية للمعالج | النموذج (القائمة) | النوى (الخيوط) | ذاكرة التخزين المؤقت من المستوى الثالث | طراز وحدة معالجة الرسومات | المقبس | TDP | عملية | ناقل الإدخال/الإخراج | تاريخ الافراج عنه |
|---|---|---|---|---|---|---|---|---|---|
| معالج Core i7 | 5xx7U | 2 (4) | 4 ميجابايت | آيريس 6100 | BGA 1168 | 28 واط | 14 نانومتر | واجهة الوسائط المباشرة ، وحدة معالجة الرسومات المدمجة | يناير 2015 |
| 5x50U | HD 6000 | 15 واط | |||||||
| 5x00U | HD 5500 | ||||||||
| معالج Core i5 | 5xx7U | 2 (2) | 3 ميجابايت | آيريس 6100 | 28 واط | ||||
| 5x50U | HD 6000 | 15 واط | |||||||
| 5x00U | HD 5500 | ||||||||
| معالج Core i3 | 5xx7U | آيريس 6100 | 28 واط | ||||||
| 5xx5U | HD 5500 | 15 واط | |||||||
| 5xx0U |
معالجات الأجهزة المحمولة (سلسلة Y)
| العلامة التجارية للمعالج | النموذج (القائمة) | النوى (الخيوط) | ذاكرة التخزين المؤقت من المستوى الثالث | طراز وحدة معالجة الرسومات | المقبس | TDP | عملية | ناقل الإدخال/الإخراج | تاريخ الافراج عنه |
|---|---|---|---|---|---|---|---|---|---|
| كور إم | 5Yxx | 2 (2) | 4 ميجابايت | HD 5300 | BGA 1234 | 4.5 واط | 14 نانومتر | واجهة الوسائط المباشرة ، وحدة معالجة الرسومات المدمجة | سبتمبر 2014 |
الجيل السادس
البنية الدقيقة لبرودويل
| العلامة التجارية للمعالج | النموذج (القائمة) | النوى (الخيوط) | ذاكرة التخزين المؤقت من المستوى الثالث | طراز وحدة معالجة الرسومات | المقبس | TDP | عملية | ناقل الإدخال/الإخراج | تاريخ الافراج عنه |
|---|---|---|---|---|---|---|---|---|---|
| معالج Core i7 | 6800K | 6 (12) | 15 ميجابايت | غير متوفر | LGA 2011-3 | 140 واط | 14 نانومتر | واجهة الوسائط المباشرة | الربع الثاني من عام 2016 |
| 6850 ألف | |||||||||
| 6900K | 8 (16) | 20 ميجابايت | |||||||
| 6950X | 10 (20) | 25 ميجابايت |
بنية سكايليك الدقيقة
يُعدّ Skylake الجيل السادس من معمارية معالجات Core، وقد أُطلق في أغسطس 2015 قبل سلسلة i9. وباعتباره خليفةً لسلسلة Broadwell، فهو تصميم مُعاد ابتكاره باستخدام نفس تقنية التصنيع 14 نانومتر؛ إلا أن التصميم الجديد يُحسّن أداء وحدة المعالجة المركزية ووحدة معالجة الرسومات، ويُقلّل استهلاك الطاقة. كما قامت إنتل بتعطيل إمكانية كسر سرعة المعالجات غير المُصنّفة بـ K.
| العلامة التجارية للمعالج | نموذج | النوى/الخيوط | ذاكرة التخزين المؤقت من المستوى الثالث | طراز وحدة معالجة الرسومات | المقبس | TDP | عملية | ناقل الإدخال/الإخراج | تاريخ الافراج عنه |
|---|---|---|---|---|---|---|---|---|---|
| معالج Core i7 | 6700K | 4/8 | 8 ميجابايت | HD 530 | LGA 1151 | 91 غرباً | 14 نانومتر | واجهة الوسائط المباشرة ، وحدة معالجة الرسومات المدمجة | أغسطس 2015 |
| 6700 | 65 واط | سبتمبر 2015 | |||||||
| 6700T | 35 واط | ||||||||
| 6785R | آيريس برو 580 | 65 واط | مايو 2016 | ||||||
| معالج Core i5 | 6600K | 4/4 | 6 ميجابايت | HD 530 | 91 غرباً | سبتمبر 2015 | |||
| 6600 | 65 واط | ||||||||
| 6500 | |||||||||
| 6400 | |||||||||
| 6402P | HD 510 | ديسمبر 2015 | |||||||
| 6xx0R | HD 530 | 35 واط | يونيو 2016 | ||||||
| 6xx0T | سبتمبر 2015 | ||||||||
| معالج Core i3 | 6320 | 2/4 | 4 ميجابايت | HD 530 | 51 غرباً | ||||
| 6300 | |||||||||
| 6300T | 35 واط | ||||||||
| 6100 | 3 ميجابايت | HD 530 | 51 غرباً | ||||||
| 6100T | 35 واط | ||||||||
| 6098P | HD 510 | 54 غرباً | ديسمبر 2015 |
| العلامة التجارية للمعالج | نموذج | النوى/الخيوط | ذاكرة التخزين المؤقت من المستوى الثالث | طراز وحدة معالجة الرسومات | المقبس | TDP | عملية | ناقل الإدخال/الإخراج | تاريخ الافراج عنه |
|---|---|---|---|---|---|---|---|---|---|
| معالج Core i3 | 6100H | 2/4 | 3 ميجابايت | HD 530 | FBGA 1356 | 35 واط | 14 نانومتر | واجهة الوسائط المباشرة ، وحدة معالجة الرسومات المدمجة | سبتمبر 2015 |
| العلامة التجارية للمعالج | نموذج | النوى/الخيوط | ذاكرة التخزين المؤقت من المستوى الثالث | طراز وحدة معالجة الرسومات | المقبس | TDP | عملية | ناقل الإدخال/الإخراج | تاريخ الافراج عنه |
|---|---|---|---|---|---|---|---|---|---|
| معالج Core i7 | 6650U | 2/4 | 4 ميجابايت | آيريس 540 | FCBGA 1356 | 15 واط | 14 نانومتر | واجهة الوسائط المباشرة ، وحدة معالجة الرسومات المدمجة | سبتمبر 2015 |
| 6600U | HD 520 | 25 واط | |||||||
| 6567U | آيريس 550 | 28 واط | |||||||
| 6x60U | آيريس 540 | 15 واط | |||||||
| 6x00U | HD 520 | ||||||||
| معالج Core i5 | 62x7U | آيريس 550 | 28 واط | ||||||
| 6360U | آيريس 540 | 9.5 واط | |||||||
| 6300U | HD 520 | 15 واط | |||||||
| 6260U | آيريس 540 | ||||||||
| 6200U | 3 ميجابايت | HD 520 | |||||||
| معالج Core i3 | 6167U | HD 550 | 28 واط | ||||||
| 6100U | HD 520 | 15 واط | |||||||
| 6006U | HD 520 | نوفمبر 2016 | |||||||
عصر سلسلة i9 / ما قبل عصر Core Ultra
الجيل السابع
بنية سكايليك الدقيقة
| العلامة التجارية للمعالج | نموذج | النوى/الخيوط | ذاكرة التخزين المؤقت من المستوى الثالث | المقبس | TDP | عملية | ناقل الإدخال/الإخراج | سعر |
|---|---|---|---|---|---|---|---|---|
| معالج Core i9 | 7980XE | 18/36 | 24.75 ميجابايت | المنطقة الإدارية المحلية 2066 | 165 واط | 14 نانومتر | واجهة الوسائط المباشرة | 1999 دولارًا |
| 7960X | 16/32 | 22 ميجابايت | 1699 دولارًا | |||||
| 7940X | 14/28 | 19.25 ميجابايت | 1399 دولارًا | |||||
| 7920X | 12/24 | 16.5 ميجابايت | 140 واط | 1199 دولارًا | ||||
| 7900X | 10/20 | 13.75 ميجابايت | 999 دولارًا | |||||
| معالج Core i7 | 7820X | 8/16 | 11 ميجابايت | 599 دولارًا | ||||
| 7800X | 6/12 | 8.25 ميجابايت | 389 دولارًا |
كابي ليك
كابي ليك هو الاسم الرمزي لمعالجات الجيل السابع من سلسلة كور، وقد أُطلق في أكتوبر 2016 (للأجهزة المحمولة) [ 65 ] ويناير 2017 (للأجهزة المكتبية). [ 66 ] مع أحدث جيل من البنية الدقيقة، قررت إنتل إنتاج معالجات كابي ليك دون استخدام نموذج التصنيع والتصميم " تيك توك ". [ 67 ] تتميز كابي ليك بنفس البنية الدقيقة لسكاي ليك، ويتم تصنيعها باستخدام تقنية تصنيع إنتل بدقة 14 نانومتر . [ 67 ]
بُنيت معالجات Kaby Lake على تقنية تصنيع محسّنة بدقة 14 نانومتر (14FF+)، وتتميز بسرعات ساعة أعلى للمعالج وترددات توربو أعلى . وباستثناء هذه التغييرات في تقنية التصنيع وسرعة الساعة، لم يطرأ تغيير يُذكر على بنية المعالج مقارنةً بمعالجات Skylake ، مما أدى إلى أداء متطابق في عدد التعليمات المنفذة في الدورة الواحدة (IPC) .
تتميز معالجات Kaby Lake ببنية رسومية جديدة لتحسين الأداء في الرسومات ثلاثية الأبعاد وتشغيل الفيديو بدقة 4K . وتضيف دعمًا أصليًا لتقنية حماية المحتوى الرقمي عالي النطاق الترددي 2.2، بالإضافة إلى فك تشفير ثابت لتقنيات H.264/MPEG-4 AVC ، و HEVC Main10/10-bit، و VP9 10-bit و8-bit. كما تدعم هذه المعالجات التشفير المادي لتقنيات H.264/MPEG-4 AVC، و HEVC Main10/10-bit، وVP9 8-bit. ولا يدعم التشفير المادي لتقنية VP9 10-bit. كما تدعم هذه المعالجات الآن OpenCL 2.1 .
تُعدّ Kaby Lake أول بنية Core تدعم تقنية تعدد الخيوط المتزامنة لوحدات المعالجة المركزية المكتبية من علامة Pentium التجارية. كما تتميز Kaby Lake بأول وحدة معالجة مركزية من علامة i3 التجارية تدعم كسر السرعة.
الميزات المشتركة بين معالجات Kaby Lake المكتبية:
- مقبس LGA 1151
- واجهات DMI 3.0 و PCIe 3.0
- يدعم ذاكرة القناة المزدوجة في التكوينات التالية: DDR3L-1600 1.35 فولت (بحد أقصى 32 جيجابايت) أو DDR4-2400 1.2 فولت ( بحد أقصى 64 جيجابايت).
- إجمالي 16 مسار PCIe
- تدعم المعالجات التي تحمل علامة Core التجارية مجموعة تعليمات AVX2. أما المعالجات التي تحمل علامتي Celeron و Pentium التجارية فتدعم فقط SSE4.1/4.2
- معدل تردد ساعة الرسومات الأساسي 350 ميجاهرتز
- لا يوجد ذاكرة تخزين مؤقتة من المستوى الرابع (eDRAM).
- تاريخ الإصدار: 3 يناير 2017
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | وحدة المعالجة المركزية | معدل تردد المعالج التوربيني | طراز وحدة معالجة الرسومات | الحد الأقصى معدل ساعة وحدة معالجة الرسومات | المستوى 3 مخبأ | TDP | السعر (بالدولار الأمريكي) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| نواة واحدة | ثنائي النواة | رباعي النواة | |||||||||
| معالج Core i7 | 7700K | 4 (8) | 4.2 جيجاهرتز | 4.5 جيجاهرتز | 4.4 جيجاهرتز | 4.4 جيجاهرتز | HD 630 | 1150 ميجاهرتز | 8 ميجابايت | 91 غرباً | 350 دولارًا |
| 7700 | 3.6 جيجاهرتز | 4.2 جيجاهرتز | 4.1 جيجاهرتز | 4.0 جيجاهرتز | 65 واط | 312 دولارًا | |||||
| 7700T | 2.9 جيجاهرتز | 3.8 جيجاهرتز | 3.7 جيجاهرتز | 3.6 جيجاهرتز | 35 واط | ||||||
| معالج Core i5 | 7600K | 4 (4) | 3.8 جيجاهرتز | 4.2 جيجاهرتز | 4.1 جيجاهرتز | 4.0 جيجاهرتز | 6 ميجابايت | 91 غرباً | 243 دولارًا | ||
| 7600 | 3.5 جيجاهرتز | 4.1 جيجاهرتز | 4.0 جيجاهرتز | 3.9 جيجاهرتز | 65 واط | 224 دولارًا | |||||
| 7600T | 2.8 جيجاهرتز | 3.7 جيجاهرتز | 3.6 جيجاهرتز | 3.5 جيجاهرتز | 1100 ميجاهرتز | 35 واط | |||||
| 7500 | 3.4 جيجاهرتز | 3.8 جيجاهرتز | 3.7 جيجاهرتز | 3.6 جيجاهرتز | 65 واط | 202 دولارًا | |||||
| 7500T | 2.7 جيجاهرتز | 3.3 جيجاهرتز | 3.2 جيجاهرتز | 3.1 جيجاهرتز | 35 واط | ||||||
| 7400 | 3.0 جيجاهرتز | 3.5 جيجاهرتز | 3.4 جيجاهرتز | 3.3 جيجاهرتز | 1000 ميجاهرتز | 65 واط | 182 دولارًا | ||||
| 7400T | 2.4 جيجاهرتز | 3.0 جيجاهرتز | 2.9 جيجاهرتز | 2.7 جيجاهرتز | 35 واط | 187 دولارًا | |||||
| معالج Core i3 | 7350 ألف | 2 (4) | 4.2 جيجاهرتز | غير متوفر | 1150 ميجاهرتز | 4 ميجابايت | 60 واط | 179 دولارًا | |||
| 7320 | 4.1 جيجاهرتز | 51 غرباً | 157 دولارًا | ||||||||
| 7300 | 4.0 جيجاهرتز | 147 دولارًا | |||||||||
| 7300T | 3.5 جيجاهرتز | 1100 ميجاهرتز | 35 واط | ||||||||
| 7100 | 3.9 جيجاهرتز | 3 ميجابايت | 51 غرباً | 117 دولارًا | |||||||
| 7100T | 3.4 جيجاهرتز | 35 واط | |||||||||
| 7101E | 3.9 جيجاهرتز | 54 غرباً | |||||||||
| 7101TE | 3.4 جيجاهرتز | 35 واط | |||||||||
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | وحدة المعالجة المركزية | معدل تردد المعالج التوربيني | وحدة معالجة الرسومات | معدل ساعة وحدة معالجة الرسومات | المستوى 3 مخبأ | الحد الأقصى لعدد مسارات PCIe | TDP | cTDP | تاريخ الافراج عنه | السعر (بالدولار الأمريكي) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| نواة واحدة | ثنائي النواة | رباعي النواة | قاعدة | الأعلى. | أعلى | تحت | ||||||||||
| معالج Core i7 | 7920HQ | 4 (8) | 3.1 جيجاهرتز | 4.1 جيجاهرتز | 3.9 جيجاهرتز | 3.7 جيجاهرتز | HD 630 | 350 ميجاهرتز | 1100 ميجاهرتز | 8 ميجابايت | 16 | 45 واط | غير متوفر | 35 واط | الربع الأول من عام 2017 | 568 دولارًا |
| 7820HQ | 2.9 جيجاهرتز | 3.9 جيجاهرتز | 3.7 جيجاهرتز | 3.5 جيجاهرتز | 378 دولارًا | |||||||||||
| 7820HK | ||||||||||||||||
| 7700HQ | 2.8 جيجاهرتز | 3.8 جيجاهرتز | 3.6 جيجاهرتز | 3.4 جيجاهرتز | 6 ميجابايت | |||||||||||
| معالج Core i5 | 7440HQ | 4 (4) | 1000 ميجاهرتز | 250 دولارًا | ||||||||||||
| 7300HQ | 2.5 جيجاهرتز | 3.5 جيجاهرتز | 3.3 جيجاهرتز | 3.1 جيجاهرتز | ||||||||||||
| معالج Core i3 | 7100H | 2 (4) | 3.0 جيجاهرتز | غير متوفر | 950 ميجاهرتز | 3 ميجابايت | 35 واط | غير متوفر | 225 دولارًا | |||||||
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | وحدة المعالجة المركزية | معدل تردد المعالج التوربيني | وحدة معالجة الرسومات | معدل ساعة وحدة معالجة الرسومات | المستوى 3 مخبأ | المستوى 4 مخبأ | الحد الأقصى لعدد مسارات PCIe | TDP | cTDP | تاريخ الافراج عنه | السعر (بالدولار الأمريكي) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| نواة واحدة | ثنائي النواة | قاعدة | الأعلى. | أعلى | تحت | |||||||||||
| معالج Core i7 | 7660U | 2 (4) | 2.5 جيجاهرتز | 4.0 جيجاهرتز | ؟ | آيريس بلس 640 | 300 ميجاهرتز | 1100 ميجاهرتز | 4 ميجابايت | 64 ميجابايت | 12 | 15 واط | غير متوفر | 9.5 واط | الربع الأول من عام 2017 | ؟ |
| 7600U | 2.8 جيجاهرتز | 3.9 جيجاهرتز | HD 620 | 1150 ميجاهرتز | غير متوفر | 25 واط | 7.5 واط | 393 دولارًا | ||||||||
| 7567U | 3.5 جيجاهرتز | 4.0 جيجاهرتز | آيريس بلس 650 | 64 ميجابايت | 28 واط | غير متوفر | 23 غرباً | ؟ | ||||||||
| 7560U | 2.4 جيجاهرتز | 3.8 جيجاهرتز | آيريس بلس 640 | 1050 ميجاهرتز | 15 واط | 9.5 واط | ||||||||||
| 7500U | 2.7 جيجاهرتز | 3.5 جيجاهرتز | HD 620 | غير متوفر | 25 واط | 7.5 واط | الربع الثالث من عام 2016 | 393 دولارًا | ||||||||
| معالج Core i5 | 7360U | 2.3 جيجاهرتز | 3.6 جيجاهرتز | آيريس بلس 640 | 1000 ميجاهرتز | 4 ميجابايت | 64 ميجابايت | 12 | 15 واط | غير متوفر | 9.5 واط | الربع الأول من عام 2017 | ؟ | |||
| 7300U | 2.6 جيجاهرتز | 3.5 جيجاهرتز | HD 620 | 1100 ميجاهرتز | 3 ميجابايت | غير متوفر | 12 | 15 واط | 25 واط | 7.5 واط | 281 دولارًا | |||||
| 7287U | 3.3 جيجاهرتز | 3.7 جيجاهرتز | آيريس بلس 650 | 4 ميجابايت | 64 ميجابايت | 28 واط | غير متوفر | 23 غرباً | ؟ | |||||||
| 7267U | 3.1 جيجاهرتز | 3.5 جيجاهرتز | 1050 ميجاهرتز | |||||||||||||
| 7260U | 2.2 جيجاهرتز | 3.4 جيجاهرتز | آيريس بلس 640 | 950 ميجاهرتز | 15 واط | 9.5 واط | ||||||||||
| 7200U | 2.5 جيجاهرتز | 3.1 جيجاهرتز | HD 620 | 1000 ميجاهرتز | 3 ميجابايت | غير متوفر | 25 واط | 7.5 واط | الربع الثالث من عام 2016 | 281 دولارًا | ||||||
| معالج Core i3 | 7167U | 2.8 جيجاهرتز | غير متوفر | آيريس بلس 650 | 1000 ميجاهرتز | 3 ميجابايت | 64 ميجابايت | 12 | 28 واط | غير متوفر | 23 غرباً | الربع الأول من عام 2017 | ؟ | |||
| 7100U | 2.4 جيجاهرتز | HD 620 | غير متوفر | 15 واط | 7.5 واط | الربع الثالث من عام 2016 | 281 دولارًا | |||||||||
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | وحدة المعالجة المركزية | معدل تردد المعالج التوربيني | وحدة معالجة الرسومات | معدل ساعة وحدة معالجة الرسومات | المستوى 3 مخبأ | الحد الأقصى لعدد مسارات PCIe | TDP | cTDP | تاريخ الافراج عنه | السعر (بالدولار الأمريكي) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| نواة واحدة | ثنائي النواة | قاعدة | الأعلى. | أعلى | تحت | ||||||||||
| معالج Core i7 | 7Y75 | 2 (4) | 1.3 جيجاهرتز | 3.6 جيجاهرتز | 3.4 جيجاهرتز | HD 615 | 300 ميجاهرتز | 1050 ميجاهرتز | 4 ميجابايت | 10 | 4.5 واط | 7 واط | 3.5 واط | الربع الثالث من عام 2016 | 393 دولارًا |
| معالج Core i5 | 7Y57 | 1.2 جيجاهرتز | 3.3 جيجاهرتز | 2.9 جيجاهرتز | 950 ميجاهرتز | الربع الأول من عام 2017 | 281 دولارًا | ||||||||
| 7Y54 | 3.2 جيجاهرتز | 2.8 جيجاهرتز | الربع الثالث من عام 2016 | ||||||||||||
| معالج Core i3 | 7Y30 | 1.0 جيجاهرتز | 2.6 جيجاهرتز | ؟ | 900 ميجاهرتز | ||||||||||
| 7Y32 | 1.1 جيجاهرتز | 3.0 جيجاهرتز | الربع الثاني من عام 2017 | ||||||||||||
معالجات Kaby Lake-X هي نسخ معدلة من معالجات Kaby Lake-S تتوافق مع مقبس LGA 2066. ومع ذلك، فهي لا تستفيد من الميزات الفريدة لهذه المنصة.
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | وحدة المعالجة المركزية | معدل تردد المعالج التوربيني | المستوى 3 مخبأ | TDP | السعر (بالدولار الأمريكي) | ||
|---|---|---|---|---|---|---|---|---|---|
| نواة واحدة | ثنائي النواة | رباعي النواة | |||||||
| معالج Core i7 | 7740X | 4 (8) | 4.3 جيجاهرتز | 4.5 جيجاهرتز | 4.4 جيجاهرتز | 4.4 جيجاهرتز | 8 ميجابايت | 112 غرب | 339 دولارًا |
| معالج Core i5 | 7640X | 4 (4) | 4.0 جيجاهرتز | 4.2 جيجاهرتز | 4.1 جيجاهرتز | 4.0 جيجاهرتز | 6 ميجابايت | 242 دولارًا | |
الجيل الثامن
تحديث كابي ليك
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | معدل تردد وحدة المعالجة المركزية | معدل تردد المعالج التوربيني | وحدة معالجة الرسومات | معدل ساعة وحدة معالجة الرسومات | ذاكرة التخزين المؤقت من المستوى الثالث | ذاكرة التخزين المؤقت من المستوى الرابع | الحد الأقصى لعدد مسارات PCIe | TDP | cTDP | تاريخ الافراج عنه | السعر (بالدولار الأمريكي) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| نواة واحدة | ثنائي النواة | رباعي النواة | قاعدة | الأعلى. | أعلى | تحت | |||||||||||
| معالج Core i7 | 8650U | 4 (8) | 1.9 جيجاهرتز | 4.2 جيجاهرتز | 3.9 جيجاهرتز | UHD 620 | 300 ميجاهرتز | 1150 ميجاهرتز | 8 ميجابايت | غير متوفر | 12 | 15 واط | 25 واط | 10 واط | الربع الثالث من عام 2017 | 409 دولارًا | |
| 8550U | 1.8 جيجاهرتز | 4.0 جيجاهرتز | 3.7 جيجاهرتز | ||||||||||||||
| معالج Core i5 | 8350U | 1.7 جيجاهرتز | 3.6 جيجاهرتز | 1100 ميجاهرتز | 6 ميجابايت | 297 دولارًا | |||||||||||
| 8250U | 1.6 جيجاهرتز | 3.4 جيجاهرتز | |||||||||||||||
البنية المجهرية لبحيرة كوفي
Coffee Lake هو الاسم الرمزي للجيل الثامن من عائلة معالجات Intel Core، وقد تم إطلاقه في أكتوبر 2017. ولأول مرة في تاريخ معالجات Intel Core الممتد لعشر سنوات، يتميز جيل Coffee Lake بزيادة في عدد النوى عبر مجموعة معالجات سطح المكتب، مما يمثل دفعة كبيرة لتحسين الأداء مقارنة بالأجيال السابقة على الرغم من الأداء المماثل لكل دورة ساعة.
| كابي ليك (الجيل السابع) | بحيرة كوفي (الجيل الثامن) | |
|---|---|---|
| النوى / الخيوط | النوى / الخيوط | |
| معالج Core i3 | 2 / 4 | 4 / 4 |
| معالج Core i5 | 4 / 4 | 6 / 6 |
| معالج Core i7 | 4 / 8 | 6 / 12 |
تتيح إمكانيات تقنية Hyper-threading من Intel للمعالج المُفعّل تنفيذ خيطين لكل نواة فعلية
يتميز معالج Coffee Lake بنفس عدد أنوية المعالج وأداء كل ميجاهرتز تقريبًا مثل معالجات Skylake/Kaby Lake. [ 68 ] [ 69 ] تشمل الميزات الخاصة بمعالج Coffee Lake ما يلي:
- بعد التحسينات المماثلة لعملية 14 نانومتر في Skylake و Kaby Lake، تعد Coffee Lake هي التحسين الثالث لعملية 14 نانومتر ("14nm++") وتتميز بزيادة مسافة بوابة الترانزستور لكثافة تيار أقل وترانزستورات تسريب أعلى مما يسمح بقدرة ذروة أعلى وتردد أعلى على حساب مساحة الرقاقة والطاقة الخاملة.
- سيتم استخدام معالج Coffee Lake بالتزامن مع مجموعة شرائح سلسلة 300، وهو غير متوافق مع مجموعات شرائح سلسلة 100 و200 الأقدم. [ 70 ] [ 71 ]
- زيادة ذاكرة التخزين المؤقت من المستوى الثالث (L3) بما يتناسب مع عدد النوى
- زيادة سرعات الساعة التوربينية في طرازات المعالجات i5 و i7 (زيادة تصل إلى 200 ميجاهرتز)
- زيادة سرعات ساعة معالج الرسوميات المدمج بمقدار 50 ميجاهرتز
- تم تحديث دعم ذاكرة DDR4 إلى 2666 ميجاهرتز (لأجهزة i5 و i7) و2400 ميجاهرتز (لأجهزة i3)؛ ولم تعد ذاكرة DDR3 مدعومة.
| العلامة التجارية للمعالج | نموذج | النوى ( الخيوط ) | معدل تردد المعالج الأساسي | معدل تردد الساعة التوربيني [ 72 ] [جيجاهرتز] | وحدة معالجة الرسومات | أقصى معدل لتردد وحدة معالجة الرسومات | ذاكرة التخزين المؤقت من المستوى الثالث | TDP | دعم الذاكرة | السعر (بالدولار الأمريكي) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| عدد النوى المستخدمة | |||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||||||||||
| معالج Core i7 | 8086K | 6 (12) | 4.0 جيجاهرتز | 5.0 | 4.6 | 4.5 | 4.4 | 4.3 | UHD 630 | 1.20 جيجاهرتز | 12 ميجابايت | 95 واط | DDR4 2666 | 425 دولارًا | |
| 8700K | 3.7 جيجاهرتز | 4.7 | 359 دولارًا | ||||||||||||
| 8700 | 3.2 جيجاهرتز | 4.6 | 4.5 | 4.4 | 4.3 | 65 واط | 303 دولارًا | ||||||||
| 8700T | 2.4 جيجاهرتز | 4.0 | 4.0 | 3.9 | 3.8 | 35 واط | |||||||||
| معالج Core i5 | 8600K | 6 (6) | 3.6 جيجاهرتز | 4.3 | 4.2 | 4.1 | 1.15 جيجاهرتز | 9 ميجابايت | 95 واط | 257 دولارًا | |||||
| 8600 | 3.1 جيجاهرتز | 65 واط | 213 دولارًا | ||||||||||||
| 8600T | 2.3 جيجاهرتز | 3.7 | 3.6 | 3.5 | 35 واط | ||||||||||
| 8500 | 3.0 جيجاهرتز | 4.1 | 4.0 | 3.9 | 1.10 جيجاهرتز | 65 واط | 192 دولارًا | ||||||||
| 8500T | 2.1 جيجاهرتز | 3.5 | 3.4 | 3.3 | 3.2 | 35 واط | |||||||||
| 8400 | 2.8 جيجاهرتز | 4.0 | 3.9 | 3.8 | 1.05 جيجاهرتز | 65 واط | 182 دولارًا | ||||||||
| 8400T | 1.7 جيجاهرتز | 3.3 | 3.2 | 3.1 | 3.0 | 35 واط | |||||||||
| معالج Core i3 | 8350 ألف | 4 (4) | 4.0 جيجاهرتز | غير متوفر | 1.15 جيجاهرتز | 8 ميجابايت | 91 غرباً | DDR4 2400 | 168 دولارًا | ||||||
| 8300 | 3.7 جيجاهرتز | 62 غرب | 138 دولارًا | ||||||||||||
| 8300T | 3.2 جيجاهرتز | 35 واط | |||||||||||||
| 8100 | 3.6 جيجاهرتز | 1.10 جيجاهرتز | 6 ميجابايت | 65 واط | 117 دولارًا | ||||||||||
| 8100T | 3.1 جيجاهرتز | 35 واط | |||||||||||||
* معالجات Core i3-8100 و Core i3-8350K من الجيل B0 تنتمي في الواقع إلى عائلة " Kaby Lake -S".
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | وحدة المعالجة المركزية | أقصى توربو سعر الساعة | وحدة معالجة الرسومات | معدل ساعة وحدة معالجة الرسومات | المستوى 3 مخبأ | TDP | cTDP | سعر (دولار أمريكي) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| قاعدة | الأعلى. | تحت | أعلى | |||||||||
| معالج Core i7 | 8850H | 6 (12) | 2.6 جيجاهرتز | 4.3 جيجاهرتز | UHD 630 | 350 ميجاهرتز | 1.15 جيجاهرتز | 9 ميجابايت | 45 واط | 35 واط | غير متوفر | 395 دولارًا |
| 8750H | 2.2 جيجاهرتز | 4.1 جيجاهرتز | 1.10 جيجاهرتز | |||||||||
| 8700B | 3.2 جيجاهرتز | 4.6 جيجاهرتز | 1.20 جيجاهرتز | 12 ميجابايت | 65 واط | 303 دولارًا | ||||||
| معالج Core i5 | 8500B | 6 (6) | 3.0 جيجاهرتز | 4.1 جيجاهرتز | 1.10 جيجاهرتز | 9 ميجابايت | 192 دولارًا | |||||
| 8400B | 2.8 جيجاهرتز | 4.0 جيجاهرتز | 1.05 جيجاهرتز | 182 دولارًا | ||||||||
| 8400H | 4 (8) | 2.5 جيجاهرتز | 4.2 جيجاهرتز | 1.10 جيجاهرتز | 8 ميجابايت | 45 واط | 250 دولارًا | |||||
| 8300H | 2.3 جيجاهرتز | 4.0 جيجاهرتز | 1.00 جيجاهرتز | 250 دولارًا | ||||||||
| معالج Core i3 | 8100H | 4 (4) | 3.0 جيجاهرتز | غير متوفر | 6 ميجابايت | 225 دولارًا | ||||||
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | وحدة المعالجة المركزية | أقصى توربو سعر الساعة | وحدة معالجة الرسومات | معدل ساعة وحدة معالجة الرسومات | المستوى 3 مخبأ | ذاكرة التخزين المؤقت من المستوى الرابع (eDRAM) | TDP | cTDP | سعر (دولار أمريكي) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| قاعدة | الأعلى. | تحت | أعلى | ||||||||||
| معالج Core i7 | 8559U | 4 (8) | 2.7 جيجاهرتز | 4.5 جيجاهرتز | آيريس بلس 655 | 300 ميجاهرتز | 1.20 جيجاهرتز | 8 ميجابايت | 128 ميجابايت | 28 واط | 20 واط | غير متوفر | 431 دولارًا |
| معالج Core i5 | 8269U | 2.6 جيجاهرتز | 4.2 جيجاهرتز | 1.10 جيجاهرتز | 6 ميجابايت | 320 دولارًا | |||||||
| 2.3 جيجاهرتز | 3.8 جيجاهرتز | 1.05 جيجاهرتز | غير متوفر | ||||||||||
| معالج Core i3 | 8109U | 2 (4) | 3.0 جيجاهرتز | 3.6 جيجاهرتز | UHD 630 | 1.10 جيجاهرتز | 4 ميجابايت | ||||||
البنية الدقيقة لبحيرة العنبر
تُعتبر معالجات Amber Lake نسخة محسّنة من معالجات Mobile Kaby Lake منخفضة الطاقة.
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | معدل تردد وحدة المعالجة المركزية | وحدة معالجة الرسومات | أقصى وحدة معالجة رسومات سعر الساعة | المستوى 3 مخبأ | TDP | cTDP | سعر | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| قاعدة | أقصى توربو | أعلى | تحت | ||||||||
| معالج Core i7 | 8510Y مؤرشف بتاريخ 28 يوليو 2020، في أرشيف الإنترنت (Wayback Machine). | 2 (4) | 1.8 جيجاهرتز | 3.9 جيجاهرتز | UHD 617 | 1050 ميجاهرتز | 4 ميجابايت | 7 واط | غير متوفر | 393 دولارًا | |
| 8500Y | 1.5 جيجاهرتز | 4.2 جيجاهرتز | UHD 615 | 5 واط | 7 واط | 3.5 واط | 393 دولارًا | ||||
| معالج Core i5 | 8310Y | 1.6 جيجاهرتز | 3.9 جيجاهرتز | UHD 617 | 7 واط | غير متوفر | 281 دولارًا | ||||
| 8210Y | 3.6 جيجاهرتز | ||||||||||
| 8200Y | 1.3 جيجاهرتز | 3.9 جيجاهرتز | UHD 615 | 950 ميجاهرتز | 5 واط | 7 واط | 3.5 واط | 291 دولارًا | |||
| معالج Core m3 | 8100Y | 1.1 جيجاهرتز | 3.4 جيجاهرتز | 900 ميجاهرتز | 8 واط | 4.5 واط | 281 دولارًا | ||||
البنية الدقيقة لبحيرة ويسكي
ويسكي ليك هو الاسم الرمزي الذي أطلقته إنتل على الجيل الثالث من معالجات سكاي ليك بتقنية 14 نانومتر ، بعد كابي ليك ريفريش وكوفي ليك . أعلنت إنتل عن توفر معالجات ويسكي ليك المحمولة منخفضة الطاقة في 28 أغسطس 2018. [ 73 ] [ 74 ] لم يُعلن بعد ما إذا كانت بنية المعالج هذه تتضمن حلولًا برمجية لثغرات ميلتداون / سبيكتر ، إذ تتضارب المعلومات الواردة من مصادر مختلفة. [ 75 ] [ 76 ] [ 74 ] [ 77 ] أُعلن بشكل غير رسمي أن ويسكي ليك تتضمن حلولًا برمجية ضد ثغرتي ميلتداون وL1TF، بينما تتطلب ثغرة سبيكتر V2 حلولًا برمجية بالإضافة إلى تحديثات للبرامج الثابتة. [ 78 ] [ 79 ] [ 80 ] [ 81 ]
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | وحدة المعالجة المركزية | تردد توربو جيجاهرتز عدد النوى | وحدة معالجة الرسومات | أقصى وحدة معالجة رسومات سعر الساعة | المستوى 3 مخبأ | cTDP | ذاكرة | سعر | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | أعلى | تحت | |||||||||
| معالج Core i7 | 8665U | 4 (8) | 1.9 جيجاهرتز | 4.8 | UHD 620 | 1150 ميجاهرتز | 8 ميجابايت | 25 واط | 10 واط | DDR4-2400 LPDDR3-2133 | 409 دولارًا | ||
| 8565U | 1.8 جيجاهرتز | 4.6 | 4.5 | 4.1 | 409 دولارًا | ||||||||
| معالج Core i5 | 8365U | 1.6 جيجاهرتز | 4.1 | 1100 ميجاهرتز | 6 ميجابايت | 297 دولارًا | |||||||
| 8265U | 3.9 | 3.9 | 3.7 | 297 دولارًا | |||||||||
| معالج Core i3 | 8145 يو | 2 (4) | 2.1 جيجاهرتز | 3.9 | 3.7 | غير متوفر | 1000 ميجاهرتز | 4 ميجابايت | 281 دولارًا | ||||
البنية المجهرية لبحيرة كانون
كانون ليك (المعروفة سابقًا باسم سكايمونت ) هو الاسم الرمزي الذي أطلقته إنتل على تصغير حجم رقاقة معالج كابي ليك إلى 10 نانومتر . وباعتبارها عملية تصغير، تُعدّ كانون ليك عملية جديدة ضمن خطة إنتل التنفيذية " العملية - البنية - التحسين "، كخطوة تالية في تصنيع أشباه الموصلات. [ 82 ] تُعدّ كانون ليك أول معالجات مركزية رئيسية تتضمن مجموعة تعليمات AVX-512 . وبالمقارنة مع الجيل السابق AVX2 (AVX-256)، يوفر الجيل الجديد AVX-512 ضعف عرض سجلات البيانات وضعف عدد السجلات. تسمح هذه التحسينات بمضاعفة عدد عمليات الفاصلة العائمة لكل سجل بفضل زيادة العرض، بالإضافة إلى مضاعفة العدد الإجمالي للسجلات ، مما يؤدي إلى تحسينات نظرية في الأداء تصل إلى أربعة أضعاف أداء AVX2. [ 83 ] [ 84 ]
في معرض الإلكترونيات الاستهلاكية 2018 ، أعلنت شركة إنتل أنها بدأت شحن معالجات كانون ليك المحمولة في نهاية عام 2017 وأنها ستزيد الإنتاج في عام 2018. [ 85 ] [ 86 ] [ 87 ] ولم يتم الكشف عن أي تفاصيل أخرى.
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | وحدة المعالجة المركزية | تقنية Turbo Boost للمعالج سعر الساعة | وحدة معالجة الرسومات | معدل ساعة وحدة معالجة الرسومات | المستوى 3 مخبأ | TDP | cTDP | سعر (دولار أمريكي) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| قاعدة | الأعلى. | تحت | |||||||||
| معالج Core i3 | 8121U [ 88 ] [ 89 ] | 2 (4) | 2.2 جيجاهرتز | 3.2 جيجاهرتز | غير متوفر | 4 ميجابايت | 15 واط | غير متوفر | ؟ | ||
الجيل التاسع
بنية سكايليك الدقيقة
تُعد معالجات الجيل التاسع من Coffee Lake إصدارات محدثة من معالجات Skylake X-Series السابقة مع تحسينات في سرعة الساعة.
| العلامة التجارية للمعالج | نموذج | النوى/الخيوط | الساعة الأساسية | تردد توربو أحادي النواة | ذاكرة التخزين المؤقت من المستوى الثالث | TDP | سعر |
|---|---|---|---|---|---|---|---|
| معالج Core i9 | 9980XE | 18/36 | 3.0 جيجاهرتز | 4.5 جيجاهرتز | 24.75 ميجابايت | 165 واط | 1979 دولارًا |
| 9960X | 16/32 | 3.1 جيجاهرتز | 22 ميجابايت | 1684 دولارًا | |||
| 9940X | 14/28 | 3.3 جيجاهرتز | 19.25 ميجابايت | 1387 دولارًا | |||
| 9920X | 12/24 | 3.5 جيجاهرتز | 1189 دولارًا | ||||
| 9900X | 10/20 | 989 دولارًا | |||||
| 9820X | 3.3 جيجاهرتز | 4.2 جيجاهرتز | 16.5 ميجابايت | 889 دولارًا | |||
| معالج Core i7 | 9800X | 8/16 | 3.8 جيجاهرتز | 4.5 جيجاهرتز | 589 دولارًا | ||
بنية دقيقة منعشة لبحيرة كوفي
تم إطلاق معالجات الجيل التاسع من Coffee Lake في الربع الأخير من عام 2018. وهي تتضمن تحسينات في الأجهزة لمواجهة ثغرات Meltdown / Spectre الأمنية . [ 90 ] [ 91 ]
لأول مرة في تاريخ معالجات Intel الاستهلاكية، تدعم هذه المعالجات ذاكرة وصول عشوائي تصل إلى 128 جيجابايت. [ 92 ]
| الجيل الثامن | الجيل التاسع | |
|---|---|---|
| النوى / الخيوط | النوى / الخيوط | |
| معالج Core i3 | 4 / 4 | 4 / 4 |
| معالج Core i5 | 6 / 6 | 6 / 6 |
| معالج Core i7 | 6 / 12 | 8 / 8 |
| معالج Core i9 | 6 / 12 | 8 / 16 |
تتيح إمكانيات تقنية Hyper-threading من Intel للمعالج المُفعّل تنفيذ خيطين لكل نواة فعلية
على الرغم من أن وحدات المعالجة المركزية ذات اللاحقة F تفتقر إلى وحدة معالجة رسومية مدمجة، إلا أن شركة إنتل حددت نفس سعر وحدات المعالجة المركزية ذات الميزات الإضافية. [ 93 ]
| العلامة التجارية للمعالج | نموذج | النوى ( الخيوط ) | معدل تردد المعالج الأساسي | معدل تردد الساعة التوربيني [ 94 ] [جيجاهرتز] | وحدة معالجة الرسومات | أقصى معدل لتردد وحدة معالجة الرسومات | ذاكرة التخزين المؤقت من المستوى الثالث | TDP | ذاكرة يدعم | السعر (بالدولار الأمريكي) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| عدد النوى المستخدمة | |||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||||||||
| معالج Core i9 | 9900KS | 8 (16) | 4.0 جيجاهرتز | 5.0 | UHD 630 | 1.20 جيجاهرتز | 16 ميجابايت | 127 واط * | DDR4-2666 | 524 دولارًا | |||||||
| 9900K | 3.6 جيجاهرتز | 5.0 | 4.8 | 4.7 | 95 واط * | 488 دولارًا | |||||||||||
| 9900KF | غير متوفر | ||||||||||||||||
| معالج Core i7 | 9700K | 8 (8) | 3.6 جيجاهرتز | 4.9 | 4.8 | 4.7 | 4.6 | UHD 630 | 1.20 جيجاهرتز | 12 ميجابايت | 95 واط | 374 دولارًا | |||||
| 9700KF | غير متوفر | ||||||||||||||||
| معالج Core i5 | 9600K | 6 (6) | 3.7 جيجاهرتز | 4.6 | 4.5 | 4.4 | 4.3 | غير متوفر | UHD 630 | 1.15 جيجاهرتز | 9 ميجابايت | 262 دولارًا | |||||
| 9600KF | غير متوفر | ||||||||||||||||
| 9400 | 2.9 جيجاهرتز | 4.1 | UHD 630 | 1.05 جيجاهرتز | 65 واط | 182 دولارًا | |||||||||||
| 9400 فهرنهايت | غير متوفر | ||||||||||||||||
| معالج Core i3 | 9350KF | 4 (4) | 4.0 جيجاهرتز | 4.6 | غير متوفر | 8 ميجابايت | 91 غرباً | DDR4-2400 | 173 دولارًا | ||||||||
| 9100 فهرنهايت | 3.6 جيجاهرتز | 4.2 | غير متوفر | 6 ميجابايت | 65 واط | 122 دولارًا | |||||||||||
| 9100 | UHD 630 | 1.1 جيجاهرتز | |||||||||||||||
تشير العديد من المراجعات إلى أن معالج Core i9 9900K قد يستهلك أكثر من 140 واط تحت الضغط. وقد يستهلك معالج Core i9 9900KS طاقة أكبر. [ 95 ] [ 96 ] [ 97 ] [ 98 ]
| العلامة التجارية للمعالج | نموذج | النوى ( الخيوط ) | معدل تردد المعالج الأساسي | معدل تردد المعالج أحادي النواة (جيجاهرتز) | وحدة معالجة الرسومات | أقصى معدل لساعة وحدة معالجة الرسومات | ذاكرة التخزين المؤقت من المستوى الثالث | TDP | دعم الذاكرة | السعر (بالدولار الأمريكي) |
|---|---|---|---|---|---|---|---|---|---|---|
| معالج Core i9 | 9980HK | 8 (16) | 2.4 جيجاهرتز | 5.0 | HD 630 | 1.25 جيجاهرتز | 16 ميجابايت | 45 واط | DDR4-2666 | 583 دولارًا |
| 9880H | 2.3 جيجاهرتز | 4.8 | 1.20 جيجاهرتز | 556 دولارًا | ||||||
| معالج Core i7 | 9850H | 6 (12) | 2.6 جيجاهرتز | 4.6 | 1.15 جيجاهرتز | 12 ميجابايت | 395 دولارًا | |||
| 9750H | 4.5 | |||||||||
| معالج Core i5 | 9400H | 4 (8) | 2.5 جيجاهرتز | 4.3 | 1.10 جيجاهرتز | 8 ميجابايت | 250 دولارًا | |||
| 9300H | 2.4 جيجاهرتز | 4.1 | 1.05 جيجاهرتز |
الجيل العاشر
البنية الدقيقة لبحيرة كاسكيد
تُعدّ معالجات Cascade Lake X-Series الجيل العاشر من معالجات Skylake X-Series السابقة. وهي توفر تحسينات طفيفة في سرعة المعالجة وسعرًا أقل بكثير.
| العلامة التجارية للمعالج | نموذج | النوى/الخيوط | الساعة الأساسية | تردد توربو أحادي النواة | تردد توربو لجميع النوى | ذاكرة التخزين المؤقت من المستوى الثالث | TDP | سعر |
|---|---|---|---|---|---|---|---|---|
| معالج Core i9 | 10980XE | 18/36 | 3.0 جيجاهرتز | 4.8 جيجاهرتز | 3.8 جيجاهرتز | 24.75 ميجابايت | 165 واط | 979 دولارًا |
| 10940X | 14/28 | 3.3 جيجاهرتز | 4.1 جيجاهرتز | 19.25 ميجابايت | 784 دولارًا | |||
| 10920X | 12/24 | 3.5 جيجاهرتز | 4.3 جيجاهرتز | 689 دولارًا | ||||
| 10900X | 10/20 | 3.7 جيجاهرتز | 4.7 جيجاهرتز | 590 دولارًا |
البنية المجهرية لبحيرة الجليد
يُعدّ Ice Lake الاسم الرمزي لمعالجات Intel Core من الجيل العاشر، وهو يُمثّل تحسينًا لبنية معالجات Kaby Lake/Cannon Lake من الجيل السابق (كما هو مُحدّد في خطة تنفيذ Intel لعملية التصنيع والبنية والتحسين ). وباعتباره خليفةً لمعالجات Cannon Lake، يستخدم Ice Lake عملية تصنيع Intel الأحدث بتقنية 10 نانومتر+، ويعمل ببنية Sunny Cove الدقيقة .
تُعدّ معالجات Ice Lake أول معالجات Intel التي تتضمن حلولاً مدمجة لمعالجة ثغرات الأجهزة التي تم اكتشافها في عام 2017، وهما ثغرتا Meltdown و Spectre . تستغل هذه الهجمات الجانبية استخدام التنبؤ بالتفرع للتنفيذ التخميني . وقد تتسبب هذه الثغرات في كشف المعالج لمعلومات خاصة مخزنة مؤقتًا، والتي لا يُفترض أن يتمكن البرنامج المُستغل من الوصول إليها، وذلك كنوع من هجمات التوقيت .
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | معدل تردد المعالج الأساسي | تردد توربو جيجاهرتز عدد النوى | وحدة معالجة الرسومات | ذاكرة التخزين المؤقت من المستوى الثالث | TDP | cTDP | سعر | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | مسلسل | الاتحاد الأوروبي | أقصى معدل للساعة | أعلى | تحت | |||||||
| معالج Core i7 | 1065G7 | 4 (8) | 1.3 جيجاهرتز | 3.9 | 3.5 | آيريس بلس | 64 | 1.1 جيجاهرتز | 8 ميجابايت | 15 واط | 25 واط | 12 واط | 426 دولارًا | |
| معالج Core i5 | 1035G7 | 1.2 جيجاهرتز | 3.7 | 3.3 | 1.05 جيجاهرتز | 6 ميجابايت | 15 واط | 25 واط | 12 واط | 320 دولارًا | ||||
| 1035G4 | 1.1 جيجاهرتز | 48 | 309 دولارًا | |||||||||||
| 1035G1 | 1.0 جيجاهرتز | 3.6 | UHD | 32 | 13 غرباً | 297 دولارًا | ||||||||
| معالج Core i3 | 1005G1 | 2 (4) | 1.2 جيجاهرتز | 3.4 | UHD | 32 | 0.9 جيجاهرتز | 4 ميجابايت | 15 واط | 25 واط | 13 غرباً | 281 دولارًا | ||
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | معدل تردد المعالج الأساسي | تردد توربو جيجاهرتز عدد النوى | وحدة معالجة الرسومات | ذاكرة التخزين المؤقت من المستوى الثالث | TDP | cTDP | سعر | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | مسلسل | الاتحاد الأوروبي | أقصى معدل للساعة | أعلى | تحت | |||||||
| معالج Core i7 | 1060G7 | 4 (8) | 1.0 جيجاهرتز | 3.8 | 3.4 | آيريس بلس | 64 | 1.1 جيجاهرتز | 8 ميجابايت | 9 واط | 12 واط | |||
| معالج Core i5 | 1030G7 | 0.8 جيجاهرتز | 3.5 | 3.2 | آيريس بلس | 64 | 6 ميجابايت | 9 واط | 12 واط | |||||
| 1030G4 | 0.7 جيجاهرتز | 48 | ||||||||||||
| معالج Core i3 | 1000NG4 | 2 (4) | 1.1 جيجاهرتز | 3.2 | آيريس بلس | 48 | 0.9 جيجاهرتز | 4 ميجابايت | 9 واط | |||||
| 12 واط | ||||||||||||||
| 1000G1 | UHD | 32 | ||||||||||||
البنية المجهرية لبحيرة كوميت
كوميت ليك هو الاسم الرمزي الذي أطلقته إنتل على الجيل الرابع من معالجات سكاي ليك بتقنية 14 نانومتر ، والذي يأتي بعد ويسكي ليك . وقد أعلنت إنتل عن توفر معالجات كوميت ليك المحمولة منخفضة الطاقة في 21 أغسطس 2019. [ 99 ]
| الجيل التاسع | الجيل العاشر | |
|---|---|---|
| النوى / الخيوط | النوى / الخيوط | |
| معالج Core i3 | 4 / 4 | 4 / 8 |
| معالج Core i5 | 6 / 6 | 6 / 12 |
| معالج Core i7 | 8 / 8 | 8 / 16 |
| معالج Core i9 | 8 / 16 | 10 / 20 |
| العلامة التجارية للمعالج | نموذج | النوى ( الخيوط ) | معدل تردد ساعة المعالج (جيجاهرتز) | وحدة معالجة الرسومات | ذاكرة تخزين ذكية (MB) | TDP | دعم الذاكرة | السعر (بالدولار الأمريكي) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| قاعدة | جميع المواد الأساسية توربيني | توربيني بوست 2.0 | تعزيز التوربو الحد الأقصى 3.0 | نموذج | الأعلى ساعة معدل (جيجاهرتز) | ||||||||
| تحت | قاعدة | ||||||||||||
| معالج Core i9 | 10900K | 10 (20) | 3.7 | 4.8 | 5.1 | 5.2 | UHD | 1.20 | 20 | 95 | 125 | DDR4-2933 قناتان سعة تصل إلى 128 جيجابايت | 488 دولارًا |
| 10900KF | غير متوفر | 472 دولارًا | |||||||||||
| 10910 | 3.6 | 4.7 | 5.0 | غير متوفر | UHD 630 | 1.20 | مصنّع المعدات الأصلية | ||||||
| 10900 | 2.8 | 4.5 | 5.1 | غير متوفر | 65 | 438 دولارًا | |||||||
| 10900 فهرنهايت | غير متوفر | 422 دولارًا | |||||||||||
| 10900T | 1.9 | 3.7 | 4.5 | 4.6 | UHD 630 | 1.20 | 25 | 35 | 438 دولارًا | ||||
| 10850K | 3.6 | 4.7 | 5.0 | 5.1 | 95 | 125 | 453 دولارًا | ||||||
| معالج Core i7 | 10700K | 8 (16) | 3.8 | 16 | 374 دولارًا | ||||||||
| 10700KF | غير متوفر | 349 دولارًا | |||||||||||
| 10700 | 2.9 | 4.6 | 4.7 | 4.8 | UHD 630 | 1.20 | غير متوفر | 65 | 323 دولارًا | ||||
| 10700 فهرنهايت | غير متوفر | 298 دولارًا | |||||||||||
| 10700T | 2.0 | 3.7 | 4.4 | 4.5 | UHD 630 | 1.20 | 25 | 35 | 325 دولارًا | ||||
| معالج Core i5 | 10600K | 6 (12) | 4.1 | 4.5 | 4.8 | غير متوفر | 12 | 95 | 125 | DDR4-2666 قناتان سعة تصل إلى 128 جيجابايت | 262 دولارًا | ||
| 10600KF | غير متوفر | 237 دولارًا | |||||||||||
| 10600 | 3.3 | 4.4 | 4.8 | UHD 630 | 1.20 | غير متوفر | 65 | 213 دولارًا | |||||
| 10600T | 2.4 | 3.7 | 4.0 | 25 | 35 | ||||||||
| 10500 | 3.1 | 4.2 | 4.5 | 1.15 | غير متوفر | 65 | 192 دولارًا | ||||||
| 10500T | 2.3 | 3.5 | 3.8 | 25 | 35 | ||||||||
| 10400 | 2.9 | 4.0 | 4.3 | 1.10 | غير متوفر | 65 | 182 دولارًا | ||||||
| 10400 فهرنهايت | غير متوفر | 157 دولارًا | |||||||||||
| 10400T | 2.0 | 3.2 | 3.6 | UHD 630 | 1.10 | 25 | 35 | 182 دولارًا | |||||
| معالج Core i3 | 10320 | 4 (8) | 3.8 | 4.4 | 4.6 | 1.15 | 8 | غير متوفر | 65 | 154 دولارًا | |||
| 10300 | 3.7 | 4.2 | 4.4 | 143 دولارًا | |||||||||
| 10300T | 3.0 | 3.6 | 3.9 | 1.10 | 25 | 35 | |||||||
| 10100 | 3.6 | 4.1 | 4.3 | 6 | غير متوفر | 65 | 122 دولارًا | ||||||
| 10100 فهرنهايت | غير متوفر | 79 - 97 دولارًا | |||||||||||
| 10100T | 3.0 | 3.5 | 3.8 | UHD 630 | 1.10 | 25 | 35 | ص | |||||
| العلامة التجارية للمعالج | نموذج | النوى ( الخيوط ) | سرعة معالج وحدة المعالجة المركزية (جيجاهرتز) | وحدة معالجة الرسومات | ذكي مخبأ (MB) | TDP (W) | ذاكرة يدعم | سعر (دولار أمريكي) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| قاعدة | الأعلى. | نموذج | الأعلى. التردد (جيجاهرتز) | |||||||||
| تحت | قاعدة | أعلى | ||||||||||
| معالج Core i9 | 10980HK | 8 (16) | 2.4 | 5.3 | UHD 630 | 1.25 | 16 | غير متوفر | 45 | 65 | DDR4-2933 قناتان سعة تصل إلى 128 جيجابايت | 583 دولارًا |
| 10885H | 35 | غير متوفر | 556 دولارًا | |||||||||
| معالج Core i7 | 10875H | 2.3 | 5.1 | 1.20 | 450 دولارًا | |||||||
| 10870H | 2.2 | 5.0 | 417 دولارًا | |||||||||
| 10850H | 6 (12) | 2.7 | 5.1 | 1.15 | 12 | 395 دولارًا | ||||||
| 10750H | 2.6 | 5.0 | ||||||||||
| معالج Core i5 | 10500H | 2.5 | 4.5 | 1.05 | 250 دولارًا | |||||||
| 10400H | 4 (8) | 2.6 | 4.6 | 1.10 | 8 | |||||||
| 10300H | 2.5 | 4.5 | 1.05 | |||||||||
| 10200H | 2.4 | 4.1 | UHD 610 | |||||||||
| العلامة التجارية للمعالج | نموذج | النوى ( الخيوط ) | سرعة معالج وحدة المعالجة المركزية (جيجاهرتز) | وحدة معالجة الرسومات | المستوى 3 مخبأ (MB) | TDP | ذاكرة يدعم | سعر (دولار أمريكي) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| قاعدة | الأعلى. | نموذج | الأعلى. التردد | |||||||||
| تحت | قاعدة | أعلى | ||||||||||
| معالج Core i7 | 10810U | 6 (12) | 1.1 | 4.9 | UHD | 1.15 | 12 | 12.5 | 15 | 25 | DDR4-2666 LPDDR3-2133 | 443 دولارًا |
| 10710U | 4.7 | |||||||||||
| 10610U | 4 (8) | 1.8 | 4.9 | 8 | 10 | 409 دولارًا | ||||||
| 10510U | ||||||||||||
| معالج Core i5 | 10310U | 1.7 | 4.4 | 6 | 297 دولارًا | |||||||
| 10210U | 1.6 | 4.2 | 1.10 | |||||||||
| معالج Core i3 | 10110U | 2 (4) | 2.1 | 4.1 | 1.00 | 4 | 281 دولارًا | |||||
بنية كوميت ليك ريفريش الدقيقة
| العلامة التجارية للمعالج | نموذج | النوى ( الخيوط ) | معدل تردد ساعة المعالج (جيجاهرتز) | وحدة معالجة الرسومات | ذاكرة تخزين ذكية (MB) | TDP | دعم الذاكرة | السعر (بالدولار الأمريكي) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| قاعدة | جميع المواد الأساسية توربيني | توربيني بوست 2.0 | نموذج | الأعلى. التردد | ||||||||
| تحت | قاعدة | |||||||||||
| معالج Core i5 | 10505 | 6 (12) | 3.2 | 4.3 | 4.6 | UHD 630 | 1.2 | 12 | غير متوفر | 65 | DDR4-2666 قناتان سعة تصل إلى 128 جيجابايت | 192 دولارًا |
| معالج Core i3 | 10325 | 4 (8) | 3.9 | 4.5 | 4.7 | 1.15 | 8 | غير متوفر | 65 | 154 دولارًا | ||
| 10305 | 3.8 | 4.3 | 4.5 | 143 دولارًا | ||||||||
| 10305T | 3.0 | 3.7 | 4.0 | 1.10 | 25 | 35 | ||||||
| 10105 | 3.7 | 4.2 | 4.4 | 6 | غير متوفر | 65 | 122 دولارًا | |||||
| 10105F | غير متوفر | 97 دولارًا | ||||||||||
| 10105T | 3.0 | 3.6 | 3.9 | UHD 630 | 1.10 | 25 | 35 | 122 دولارًا | ||||
بنية أمبر ليك ريفريش الدقيقة
| العلامة التجارية للمعالج | نموذج | النوى ( الخيوط ) | معدل تردد وحدة المعالجة المركزية | معدل ساعة Turbo Boost | وحدة معالجة الرسومات | أقصى معدل لساعة وحدة معالجة الرسومات | ذاكرة التخزين المؤقت من المستوى الثالث | TDP | cTDP | ذاكرة | سعر | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 نواة | نواتان | 4 أنوية | أعلى | تحت | ||||||||||
| معالج Core i7 | 10510Y | 4 (8) | 1.2 جيجاهرتز | 4.5 جيجاهرتز | 3.2 جيجاهرتز | دقة فائقة الوضوح لمعالجات الجيل العاشر | 1150 ميجاهرتز | 8 ميجابايت | 7 واط | 9 واط | 4.5 واط | LPDDR3 -2133 | 403 دولار أمريكي | |
| معالج Core i5 | 10310Y | 1.1 جيجاهرتز | 4.1 جيجاهرتز | 2.8 جيجاهرتز | 1050 ميجاهرتز | 6 ميجابايت | 5.5 واط | 292 دولارًا أمريكيًا | ||||||
| 10210Y | 1.0 جيجاهرتز | 4.0 جيجاهرتز | 2.7 جيجاهرتز | 4.5 واط | ||||||||||
| معالج Core i3 | 10110Y | 2 (4) | 3.7 جيجاهرتز | غير متوفر | 1000 ميجاهرتز | 4 ميجابايت | 5.5 واط | 287 دولارًا أمريكيًا | ||||||
الجيل الحادي عشر
بحيرة النمر
تم إطلاقه في 2 سبتمبر 2020.
- تدعم جميع الطرازات ذاكرة DDR4-3200
- تدعم جميع الطرازات 20 مسار PCI Express 4.0 قابلة لإعادة التكوين، مما يسمح بوصلة x16 من الجيل الرابع لوحدة معالجة الرسومات المنفصلة ووصلة x4 من الجيل الرابع لمحركات أقراص الحالة الصلبة M.2
معالجات الأجهزة المحمولة (تايجر ليك-إتش)
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | التردد الأساسي عند TDP | أقصى تردد توربو، النوى النشطة | رسومات فائقة الوضوح | ذكي مخبأ | TDP | سعر | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| @35 واط | @45 واط | @65 واط | 1 أو 2 | 4 | 6 | الجميع | الاتحاد الأوروبي | التردد الأقصى | ||||||
| معالج Core i9 | 11980HK | 8 (16) | غير متوفر | 2.6 جيجاهرتز | 3.3 جيجاهرتز | 5.0 جيجاهرتز | 4.9 جيجاهرتز | 4.7 جيجاهرتز | 4.5 جيجاهرتز | 32 | 1.45 جيجاهرتز | 24 ميجابايت | 45-65 واط | 583 دولارًا |
| 11950H vPro | 2.1 جيجاهرتز | غير متوفر | 35-45 واط | 556 دولارًا | ||||||||||
| 11900H | 2.5 جيجاهرتز | 4.9 جيجاهرتز | 4.8 جيجاهرتز | 4.6 جيجاهرتز | 4.4 جيجاهرتز | 546 دولارًا | ||||||||
| معالج Core i7 | 11850H vPro | 4.8 جيجاهرتز | 4.8 جيجاهرتز | 4.6 جيجاهرتز | 4.3 جيجاهرتز | 395 دولارًا | ||||||||
| 11800H | 1.9 جيجاهرتز | 2.3 جيجاهرتز | 4.6 جيجاهرتز | 4.5 جيجاهرتز | 4.4 جيجاهرتز | 4.2 جيجاهرتز | ||||||||
| معالج Core i5 | 11500H vPro | 6 (12) | 2.4 جيجاهرتز | 2.9 جيجاهرتز | 4.6 جيجاهرتز | 4.4 جيجاهرتز | 4.2 جيجاهرتز | 12 ميجابايت | 250 دولارًا | |||||
| 11400H | 2.2 جيجاهرتز | 2.7 جيجاهرتز | 4.5 جيجاهرتز | 4.3 جيجاهرتز | 4.1 جيجاهرتز | 16 | ||||||||
| 11260H | 2.1 جيجاهرتز | 2.6 جيجاهرتز | 4.4 جيجاهرتز | 4.2 جيجاهرتز | 4.0 جيجاهرتز | 1.40 جيجاهرتز | ||||||||
معالجات الأجهزة المحمولة (Tiger Lake-H35)
- تدعم جميع الطرازات ذاكرة DDR4-3200 أو LPDDR4X-4267
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | التردد الأساسي عند TDP | أقصى تردد توربو النوى النشطة | رسومات Iris Xe | ذكي مخبأ | TDP | سعر | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 28 واط | @35 واط | 1 | 2 | الجميع | الاتحاد الأوروبي | التردد الأقصى | ||||||
| معالج Core i7 | 11390H | 4 (8) | 2.9 جيجاهرتز | 3.4 جيجاهرتز | 5.0 جيجاهرتز | 4.6 جيجاهرتز | 96 | 1.40 جيجاهرتز | 12 ميجابايت | 28-35 واط | 426 دولارًا | |
| 11375H | 3.0 جيجاهرتز | 3.3 جيجاهرتز | 5.0 جيجاهرتز | 4.8 جيجاهرتز | 4.3 جيجاهرتز | 1.35 جيجاهرتز | 482 دولارًا | |||||
| 11370H | 4.8 جيجاهرتز | 426 دولارًا | ||||||||||
| معالج Core i5 | 11320H | 2.5 جيجاهرتز | 3.2 جيجاهرتز | 4.5 جيجاهرتز | 8 ميجابايت | 309 دولارًا | ||||||
| 11300H | 2.6 جيجاهرتز | 3.1 جيجاهرتز | 4.4 جيجاهرتز | 4.0 جيجاهرتز | 80 | 1.30 جيجاهرتز | ||||||
معالجات الهواتف المحمولة (فئة UP3)
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | التردد الأساسي عند TDP | أقصى تردد توربو | وحدة معالجة الرسومات | ذكي مخبأ | TDP | ذاكرة يدعم | سعر | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 واط | @15 واط | 28 واط | 1 نواة | جميع النوى | مسلسل | الاتحاد الأوروبي | التردد الأقصى | |||||||
| معالج Core i7 | 1195G7 | 4 (8) | 1.3 جيجاهرتز | 2.9 جيجاهرتز | 5.0 جيجاهرتز | 4.6 جيجاهرتز | إيريس إكس إي | 96 | 1.40 جيجاهرتز | 12 ميجابايت | 12-28 غرب | DDR4-3200 LPDDR4X-4267 | 426 دولارًا | |
| 1185G7 vPro | 1.2 جيجاهرتز | 1.8 جيجاهرتز [ 9 ] | 3.0 جيجاهرتز | 4.8 جيجاهرتز | 4.3 جيجاهرتز | 1.35 جيجاهرتز | ||||||||
| 1165G7 | 1.2 جيجاهرتز | 1.7 جيجاهرتز | 2.8 جيجاهرتز | 4.7 جيجاهرتز | 4.1 جيجاهرتز | 1.30 جيجاهرتز | ||||||||
| معالج Core i5 | 1155G7 | 1.0 جيجاهرتز | 2.5 جيجاهرتز | 4.5 جيجاهرتز | 4.3 جيجاهرتز | 80 | 1.35 جيجاهرتز | 8 ميجابايت | 309 دولارًا | |||||
| 1145G7 vPro | 1.1 جيجاهرتز | 1.5 جيجاهرتز | 2.6 جيجاهرتز | 4.4 جيجاهرتز | 3.8 جيجاهرتز | 1.30 جيجاهرتز | ||||||||
| 1135G7 | 0.9 جيجاهرتز | 1.4 جيجاهرتز | 2.4 جيجاهرتز | 4.2 جيجاهرتز | 3.8 جيجاهرتز | |||||||||
| معالج Core i3 | 1125G4 | 2.0 جيجاهرتز | 3.7 جيجاهرتز | 3.3 جيجاهرتز | UHD | 48 | 1.25 جيجاهرتز | DDR4-3200 LPDDR4X-3733 | 281 دولارًا | |||||
| 1115G4 | 2 (4) | 1.7 جيجاهرتز | 2.2 جيجاهرتز | 3.0 جيجاهرتز | 4.1 جيجاهرتز | 6 ميجابايت | ||||||||
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | التردد الأساسي عند TDP | الأعلى تردد توربو | وحدة معالجة الرسومات | ذكي مخبأ | TDP | دعم الذاكرة | سعر | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 واط | @15 واط | 28 واط | مسلسل | الاتحاد الأوروبي | التردد الأقصى | يكتب | مركز التحكم الإلكتروني | |||||||
| معالج Core i7 | 1185GRE vPro | 4 (8) | 1.2 جيجاهرتز | 1.8 جيجاهرتز | 2.8 جيجاهرتز | 4.4 جيجاهرتز | إيريس إكس إي | 96 | 1.35 جيجاهرتز | 12 ميجابايت | 15 واط | DDR4-3200 LPDDR4X-4267 | نعم | 490 دولارًا |
| 1185G7E vPro | لا | 431 دولارًا | ||||||||||||
| معالج Core i5 | 1145GRE vPro | 1.1 جيجاهرتز | 1.5 جيجاهرتز | 2.6 جيجاهرتز | 4.1 جيجاهرتز | 80 | 1.30 جيجاهرتز | 8 ميجابايت | نعم | 362 دولارًا | ||||
| 1145G7E vPro | لا | 312 دولارًا | ||||||||||||
| معالج Core i3 | 1115GRE | 2 (4) | 1.7 جيجاهرتز | 2.2 جيجاهرتز | 3.0 جيجاهرتز | 3.9 جيجاهرتز | UHD | 48 | 1.25 جيجاهرتز | 6 ميجابايت | DDR4-3200 LPDDR4X-3733 | نعم | 338 دولارًا | |
| 1115G4E | لا | 285 دولارًا | ||||||||||||
معالجات الهواتف المحمولة (فئة UP4)
| العلامة التجارية للمعالج | نموذج | النوى (الخيوط) | التردد الأساسي عند TDP | أقصى تردد توربو | وحدة معالجة الرسومات | ذكي مخبأ | TDP | ذاكرة يدعم | سعر | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| @7 غرباً | @9W | @15 واط | 1 نواة | جميع النوى | مسلسل | الاتحاد الأوروبي | التردد الأقصى | |||||||
| معالج Core i7 | 1180G7 vPro | 4 (8) | 0.9 جيجاهرتز | 2.2 جيجاهرتز | 4.6 جيجاهرتز | إيريس إكس إي | 96 | 1.10 جيجاهرتز | 12 ميجابايت | 7-15 واط | LPDDR4X-4267 | 426 دولارًا | ||
| 1160G7 | 1.2 جيجاهرتز | 2.1 جيجاهرتز | 4.4 جيجاهرتز | 3.6 جيجاهرتز | ||||||||||
| معالج Core i5 | 1140G7 vPro | 0.8 جيجاهرتز | 1.8 جيجاهرتز | 4.2 جيجاهرتز | 80 | 8 ميجابايت | 309 دولارًا | |||||||
| 1130G7 | 1.1 جيجاهرتز | 4.0 جيجاهرتز | 3.4 جيجاهرتز | |||||||||||
| معالج Core i3 | 1120G4 | 1.5 جيجاهرتز | 3.5 جيجاهرتز | 3.0 جيجاهرتز | UHD | 48 | 281 دولارًا | |||||||
| 1110G4 | 2 (4) | 1.5 جيجاهرتز | 1.8 جيجاهرتز | 2.5 جيجاهرتز | 3.9 جيجاهرتز | 6 ميجابايت | ||||||||
معالجات أجهزة الكمبيوتر المكتبية/الأجهزة اللوحية (Tiger Lake-B)
- المقبس: FCBGA1787، وهو مقبس BGA ، وبالتالي فإن هذه المعالجات مخصصة فقط لمكاملين الأنظمة.
- معالج رسومات Intel Xe UHD
- ذاكرة تصل إلى 128 جيجابايت من نوع DDR4-3200
- تم إدراجه في البداية بشكل خاطئ على أنه يمتلك تردد تعزيز TVB يبلغ 5.3 جيجاهرتز. [ 100 ]
| المعالج العلامة التجارية | نموذج | النوى (الخيوط) | ترددات التشغيل الأساسية / ترددات التشغيل المعززة (جيجاهرتز) | ذاكرة التخزين المؤقت من المستوى الثالث (MB) | TDP | وحدة معالجة الرسومات الاتحاد الأوروبي | وحدة معالجة الرسومات التردد الأقصى | سعر |
|---|---|---|---|---|---|---|---|---|
| معالج Core i9 | 11900 كيلوبايت | 8 (16) | 3.3 / 4.9 | 24 | 65 واط | 32 | 1.45 جيجاهرتز | 539 دولارًا |
| معالج Core i7 | 11700B | 3.2 / 4.8 | ||||||
| معالج Core i5 | 11500B | 6 (12) | 3.3 / 4.6 | 12 | ||||
| معالج Core i3 | 11100B | 4 (8) | 3.6 / 4.4 | 16 | 1.4 جيجاهرتز |
بنية روكيت ليك الدقيقة
روكيت ليك هو الاسم الرمزي لعائلة معالجات إنتل المكتبية x86 المبنية على معمارية سايبرس كوف الدقيقة الجديدة ، وهي نسخة معدلة من ساني كوف (المستخدمة في معالجات إنتل آيس ليك المحمولة) تم تطويرها لتتوافق مع تقنية التصنيع الأقدم 14 نانومتر. [ 101 ] تُسوّق هذه المعالجات تحت اسم "معالجات إنتل كور من الجيل الحادي عشر". تم إطلاقها في 30 مارس 2021.
معالجات سطح المكتب
- تدعم جميع وحدات المعالجة المركزية المذكورة أدناه ذاكرة DDR4-3200 بشكل أصلي. تُمكّن معالجات Core i9 K/KF نسبة 1:1 بين ذاكرة الوصول العشوائي الديناميكية (DRAM) ووحدة تحكم الذاكرة افتراضيًا عند تردد DDR4-3200، بينما تُمكّن معالجات Core i9 غير K/KF وجميع وحدات المعالجة المركزية الأخرى المذكورة أدناه نسبة 2:1 بين ذاكرة الوصول العشوائي الديناميكية (DRAM) ووحدة تحكم الذاكرة افتراضيًا عند تردد DDR4-3200، ونسبة 1:1 افتراضيًا عند تردد DDR4-2933. [ 102 ]
- تدعم جميع وحدات المعالجة المركزية ما يصل إلى 128 جيجابايت من ذاكرة الوصول العشوائي في وضع القناة المزدوجة
- تدعم معالجات Core i9 (باستثناء 11900T) تقنية Intel Thermal Velocity Boost
| العلامة التجارية للمعالج | نموذج | النوى ( الخيوط ) | قاعدة | جميع المواد الأساسية توربيني | توربيني بوست 2.0 | تعزيز التوربو الحد الأقصى 3.0 | وحدة معالجة الرسومات | أقصى معدل لتردد وحدة معالجة الرسومات | ذاكرة تخزين ذكية | TDP | السعر (بالدولار الأمريكي) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| معالج Core i9 | 11900 كيلوجول | 8 (16) | 3.5 جيجاهرتز | 4.8 جيجاهرتز | 5.1 جيجاهرتز | 5.2 جيجاهرتز | UHD 750 | 1.3 جيجاهرتز | 16 ميجابايت | 125 واط | 539 دولارًا |
| 11900KF | - | 513 دولارًا | |||||||||
| 11900 | 2.5 جيجاهرتز | 4.7 جيجاهرتز | 5.0 جيجاهرتز | 5.1 جيجاهرتز | UHD 750 | 1.3 جيجاهرتز | 65 واط | 439 دولارًا | |||
| 11900 فهرنهايت | - | 422 دولارًا | |||||||||
| 11900T | 1.5 جيجاهرتز | 3.7 جيجاهرتز | 4.8 جيجاهرتز | 4.9 جيجاهرتز | UHD 750 | 1.3 جيجاهرتز | 35 واط | 439 دولارًا | |||
| معالج Core i7 | 11700 كيلوجول | 3.6 جيجاهرتز | 4.6 جيجاهرتز | 4.9 جيجاهرتز | 5.0 جيجاهرتز | 125 واط | 399 دولارًا | ||||
| 11700KF | - | 374 دولارًا | |||||||||
| 11700 | 2.5 جيجاهرتز | 4.4 جيجاهرتز | 4.8 جيجاهرتز | 4.9 جيجاهرتز | UHD 750 | 1.3 جيجاهرتز | 65 واط | 323 دولارًا | |||
| 11700 فهرنهايت | - | 298 دولارًا | |||||||||
| 11700T | 1.4 جيجاهرتز | 3.6 جيجاهرتز | 4.5 جيجاهرتز | 4.6 جيجاهرتز | UHD 750 | 1.3 جيجاهرتز | 35 واط | 323 دولارًا | |||
| معالج Core i5 | 11600 كيلو هرتز | 6 (12) | 3.9 جيجاهرتز | 4.6 جيجاهرتز | 4.9 جيجاهرتز | غير متوفر | 12 ميجابايت | 125 واط | 262 دولارًا | ||
| 11600KF | - | 237 دولارًا | |||||||||
| 11600 | 2.8 جيجاهرتز | 4.3 جيجاهرتز | 4.8 جيجاهرتز | UHD 750 | 1.3 جيجاهرتز | 65 واط | 213 دولارًا | ||||
| 11600T | 1.7 جيجاهرتز | 3.5 جيجاهرتز | 4.1 جيجاهرتز | 35 واط | |||||||
| 11500 | 2.7 جيجاهرتز | 4.2 جيجاهرتز | 4.6 جيجاهرتز | 65 واط | 192 دولارًا | ||||||
| 11500T | 1.5 جيجاهرتز | 3.4 جيجاهرتز | 3.9 جيجاهرتز | 1.2 جيجاهرتز | 35 واط | ||||||
| 11400 | 2.6 جيجاهرتز | 4.2 جيجاهرتز | 4.4 جيجاهرتز | UHD 730 | 1.3 جيجاهرتز | 65 واط | 182 دولارًا | ||||
| 11400 فهرنهايت | - | 157 دولارًا | |||||||||
| 11400T | 1.3 جيجاهرتز | 3.3 جيجاهرتز | 3.7 جيجاهرتز | UHD 730 | 1.2 جيجاهرتز | 35 واط | 182 دولارًا | ||||
الجيل الثاني عشر
بحيرة ألدر
ألدر ليك هو الاسم الرمزي الذي أطلقته إنتل على الجيل الثاني عشر من معالجات إنتل كور، والذي يعتمد على بنية هجينة تجمع بين أنوية جولدن كوف عالية الأداء وأنوية جرايسمونت الموفرة للطاقة. [ 103 ] يتم تصنيعه باستخدام تقنية إنتل 7 ، والتي كانت تُعرف سابقًا باسم إنتل 10 نانومتر المحسّنة فائقة الدقة (10ESF). أعلنت إنتل رسميًا عن معالجات إنتل كور من الجيل الثاني عشر في 27 أكتوبر 2021، وطُرحت في الأسواق في 4 نوفمبر 2021. [ 104 ]
معالجات سطح المكتب (Alder Lake-S)
- تدعم جميع وحدات المعالجة المركزية ما يصل إلى 128 جيجابايت من ذاكرة الوصول العشوائي DDR4-3200 أو DDR5-4800 في وضع القناة المزدوجة . [ 105 ]
- تتميز بعض الطرازات بمعالج رسومات مدمج UHD Graphics 770 أو UHD Graphics 730 أو UHD Graphics 710 مع 32/24/16 وحدة معالجة وتردد أساسي يبلغ 300 ميجاهرتز.
- بشكل افتراضي، يتم ضبط معالجات Alder Lake للعمل بتردد Turbo Power في جميع الأوقات، ولا يتم ضمان تردد Base Power إلا عندما لا تتجاوز أنوية P/E تردد الساعة الأساسي. [ 106 ]
- أقصى طاقة توربو: أقصى استهلاك مستمر للطاقة من المعالج (أكثر من ثانية واحدة ) وفقًا لحدود التحكم في التيار و/أو درجة الحرارة. قد تتجاوز الطاقة اللحظية أقصى طاقة توربو لفترات قصيرة (أقل من أو تساوي 10 مللي ثانية). يمكن ضبط أقصى طاقة توربو من قِبل مُصنِّع النظام، وقد تختلف باختلاف النظام.
- تتميز وحدات المعالجة المركزية المكتوبة بخط عريض أدناه بدعم ذاكرة UDIMM ECC فقط عند اقترانها بلوحة أم تعتمد على شريحة W680. [ 107 ]
* بشكل افتراضي، يصل معالج Core i9 12900KS إلى سرعة 5.5 جيجاهرتز فقط عند استخدام تقنية Thermal Velocity Boost [ 108 ]
| العلامة التجارية للمعالج | نموذج | النوى ( الخيوط ) | معدل الساعة الأساسي | تقنية Turbo Boost 2.0 | توربو ماكس 3.0 | وحدة معالجة الرسومات | ذاكرة تخزين ذكية | قوة | السعر (بالدولار الأمريكي) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | هـ | P | هـ | P | هـ | P | نموذج | أقصى معدل للساعة | قاعدة | توربيني | ||||
| معالج Core i9 | 12900 كيلوجول | 8 (16) | 8 (8) | 3.4 جيجاهرتز | 2.5 جيجاهرتز | 5.2 جيجاهرتز | 4.0 جيجاهرتز | 5.3 جيجاهرتز | UHD 770 | 1.55 جيجاهرتز | 30 ميجابايت | 150 واط | 241 غرباً | 739 دولارًا |
| 12900K | 3.2 جيجاهرتز | 2.4 جيجاهرتز | 5.1 جيجاهرتز | 3.9 جيجاهرتز | 5.2 جيجاهرتز | 125 واط | 589 دولارًا | |||||||
| 12900KF | غير متوفر | 564 دولارًا | ||||||||||||
| 12900 | 2.4 جيجاهرتز | 1.8 جيجاهرتز | 5.0 جيجاهرتز | 3.8 جيجاهرتز | 5.1 جيجاهرتز | UHD 770 | 1.55 جيجاهرتز | 65 واط | 202 غرب | 489 دولارًا | ||||
| 12900 فهرنهايت | غير متوفر | 464 دولارًا | ||||||||||||
| 12900T | 1.4 جيجاهرتز | 1.0 جيجاهرتز | 4.8 جيجاهرتز | 3.6 جيجاهرتز | 4.9 جيجاهرتز | UHD 770 | 1.55 جيجاهرتز | 35 واط | 106 غرب | 489 دولارًا | ||||
| معالج Core i7 | 12700K | 4 (4) | 3.6 جيجاهرتز | 2.7 جيجاهرتز | 4.9 جيجاهرتز | 3.8 جيجاهرتز | 5.0 جيجاهرتز | 1.50 جيجاهرتز | 25 ميجابايت | 125 واط | 190 واط | 409 دولارًا | ||
| 12700KF | غير متوفر | 384 دولارًا | ||||||||||||
| 12700 | 2.1 جيجاهرتز | 1.6 جيجاهرتز | 4.8 جيجاهرتز | 3.6 جيجاهرتز | 4.9 جيجاهرتز | UHD 770 | 1.50 جيجاهرتز | 65 واط | 180 واط | 339 دولارًا | ||||
| 12700 فهرنهايت | غير متوفر | 314 دولارًا | ||||||||||||
| 12700T | 1.4 جيجاهرتز | 1.0 جيجاهرتز | 4.6 جيجاهرتز | 3.4 جيجاهرتز | 4.7 جيجاهرتز | UHD 770 | 1.50 جيجاهرتز | 35 واط | 99 غرب | 339 دولارًا | ||||
| معالج Core i5 | 12600K | 6 (12) | 3.7 جيجاهرتز | 2.8 جيجاهرتز | 4.9 جيجاهرتز | 3.6 جيجاهرتز | غير متوفر | 1.45 جيجاهرتز | 20 ميجابايت | 125 واط | 150 واط | 289 دولارًا | ||
| 12600KF | غير متوفر | 264 دولارًا | ||||||||||||
| 12600 | غير متوفر | 3.3 جيجاهرتز | غير متوفر | 4.8 جيجاهرتز | غير متوفر | UHD 770 | 1.45 جيجاهرتز | 18 ميجابايت | 65 واط | 117 غرب | 223 دولارًا | |||
| 12600T | 2.1 جيجاهرتز | 4.6 جيجاهرتز | 35 واط | 74 غرباً | ||||||||||
| 12500 | 3.0 جيجاهرتز | 65 واط | 117 غرب | 202 دولارًا | ||||||||||
| 12500T | 2.0 جيجاهرتز | 4.4 جيجاهرتز | 35 واط | 74 غرباً | ||||||||||
| 12490F [ 109 ] | 3.0 جيجاهرتز | 4.6 جيجاهرتز | غير متوفر | 20 ميجابايت | 65 واط | 117 غرب | حصريًا في الصين | |||||||
| 12400 | 2.5 جيجاهرتز | 4.4 جيجاهرتز | UHD 730 | 1.45 جيجاهرتز | 18 ميجابايت | 192 دولارًا | ||||||||
| 12400 فهرنهايت | غير متوفر | 167 دولارًا | ||||||||||||
| 12400T | 1.8 جيجاهرتز | 4.2 جيجاهرتز | UHD 730 | 1.45 جيجاهرتز | 35 واط | 74 غرباً | 192 دولارًا | |||||||
| معالج Core i3 | 12300 | 4 (8) | 3.5 جيجاهرتز | 4.4 جيجاهرتز | 12 ميجابايت | 60 واط | 89 غرباً | 143 دولارًا | ||||||
| 12300T | 2.3 جيجاهرتز | 4.2 جيجاهرتز | 35 واط | 69 غرباً | ||||||||||
| 12100 | 3.3 جيجاهرتز | 4.3 جيجاهرتز | 1.40 جيجاهرتز | 60 واط | 89 غرباً | 122 دولارًا | ||||||||
| 12100 فهرنهايت | غير متوفر | 58 غرباً | 97 دولارًا | |||||||||||
| 12100T | 2.2 جيجاهرتز | 4.1 جيجاهرتز | UHD 730 | 1.40 جيجاهرتز | 35 واط | 69 غرباً | 122 دولارًا | |||||||
معالجات محمولة فائقة الأداء (Alder Lake-HX)
- يشير الخط الغامق إلى دعم ذاكرة تصحيح الأخطاء (ECC).
| العلامة التجارية للمعالج | نموذج | النوى ( الخيوط ) | معدل الساعة الأساسي | تقنية Turbo Boost 2.0 | رسومات فائقة الوضوح | ذاكرة تخزين ذكية | قوة | السعر (بالدولار الأمريكي) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | هـ | P | هـ | P | هـ | الاتحاد الأوروبي | أقصى تردد | قاعدة | توربيني | ||||
| معالج Core i9 | 12950HX | 8 (16) | 8 (8) | 2.3 جيجاهرتز | 1.7 جيجاهرتز | 5.0 جيجاهرتز | 3.6 جيجاهرتز | 32 | 1.55 جيجاهرتز | 30 ميجابايت | 55 واط | 157 غرب | 590 دولارًا |
| 12900HX | 606 دولارًا | ||||||||||||
| معالج Core i7 | 12850HX | 2.1 جيجاهرتز | 1.5 جيجاهرتز | 4.8 جيجاهرتز | 3.4 جيجاهرتز | 1.45 جيجاهرتز | 25 ميجابايت | 428 دولارًا | |||||
| 12800HX | 2.0 جيجاهرتز | 457 دولارًا | |||||||||||
| 12650HX | 6 (12) | 4.7 جيجاهرتز | 3.3 جيجاهرتز | 24 ميجابايت | |||||||||
| معالج Core i5 | 12600HX | 4 (8) | 2.5 جيجاهرتز | 1.8 جيجاهرتز | 4.6 جيجاهرتز | 1.35 جيجاهرتز | 18 ميجابايت | 284 دولارًا | |||||
| 12450HX | 4 (4) | 2.4 جيجاهرتز | 4.4 جيجاهرتز | 3.1 جيجاهرتز | 16 | 1.30 جيجاهرتز | 12 ميجابايت | ||||||
معالجات محمولة عالية الأداء (Alder Lake-H)
| العلامة التجارية للمعالج | نموذج | معدل الساعة الأساسي | تقنية Turbo Boost 2.0 | رسومات Iris Xe | ذاكرة تخزين ذكية | قاعدة قوة | قوة توربو | السعر (بالدولار الأمريكي) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| النوى P | النوى الإلكترونية | النوى P | النوى الإلكترونية | النوى P | النوى الإلكترونية | الاتحاد الأوروبي | التردد الأقصى | ||||||
| معالج Core i9 | 12900HK | 6 (12) | 8 (8) | 2.5 جيجاهرتز | 1.8 جيجاهرتز | 5.0 جيجاهرتز | 3.8 جيجاهرتز | 96 | 1.45 جيجاهرتز | 24 ميجابايت | 45 واط | 115 واط | 635 دولارًا |
| 12900H | 617 دولارًا | ||||||||||||
| معالج Core i7 | 12800H | 2.4 جيجاهرتز | 4.8 جيجاهرتز | 3.7 جيجاهرتز | 1.4 جيجاهرتز | 457 دولارًا | |||||||
| 12700H | 2.3 جيجاهرتز | 1.7 جيجاهرتز | 4.7 جيجاهرتز | 3.5 جيجاهرتز | |||||||||
| 12650H | 4 (4) | 64 | |||||||||||
| معالج Core i5 | 12600H | 4 (8) | 8 (8) | 2.7 جيجاهرتز | 2.0 جيجاهرتز | 4.5 جيجاهرتز | 3.3 جيجاهرتز | 80 | 18 ميجابايت | 95 واط | 311 دولارًا | ||
| 12500 ساعة | 2.5 جيجاهرتز | 1.8 جيجاهرتز | 1.3 جيجاهرتز | ||||||||||
| 12450H | 4 (4) | 2.0 جيجاهرتز | 1.5 جيجاهرتز | 4.4 جيجاهرتز | 48 | 1.2 جيجاهرتز | 12 ميجابايت | ||||||
معالجات محمولة منخفضة الطاقة وعالية الأداء (Alder Lake-P)
| العلامة التجارية للمعالج | نموذج | معدل الساعة الأساسي | تقنية Turbo Boost 2.0 | رسومات Iris Xe | ذاكرة تخزين ذكية | قاعدة قوة | قوة توربو | السعر (بالدولار الأمريكي) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| النوى P | النوى الإلكترونية | النوى P | النوى الإلكترونية | النوى P | النوى الإلكترونية | الاتحاد الأوروبي | التردد الأقصى | ||||||
| معالج Core i7 | 1280 بكسل | 6 (12) | 8 (8) | 1.8 جيجاهرتز | 1.3 جيجاهرتز | 4.8 جيجاهرتز | 3.6 جيجاهرتز | 96 | 1.45 جيجاهرتز | 24 ميجابايت | 28 واط | 64 غرباً | 482 دولارًا |
| 1270 بكسل | 4 (8) | 2.2 جيجاهرتز | 1.6 جيجاهرتز | 3.5 جيجاهرتز | 1.40 جيجاهرتز | 18 ميجابايت | 438 دولارًا | ||||||
| 1260 بكسل | 2.1 جيجاهرتز | 1.5 جيجاهرتز | 4.7 جيجاهرتز | 3.4 جيجاهرتز | |||||||||
| معالج Core i5 | 1250 بكسل | 1.7 جيجاهرتز | 1.2 جيجاهرتز | 4.4 جيجاهرتز | 3.3 جيجاهرتز | 80 | 12 ميجابايت | 320 دولارًا | |||||
| 1240 بكسل | 1.30 جيجاهرتز | ||||||||||||
| معالج Core i3 | 1220 بكسل | 2 (4) | 1.5 جيجاهرتز | 1.1 جيجاهرتز | 64 | 1.10 جيجاهرتز | 281 دولارًا | ||||||
معالجات محمولة منخفضة الطاقة للغاية (Alder Lake-U)
| العلامة التجارية للمعالج | نموذج | معدل الساعة الأساسي | تقنية Turbo Boost 2.0 | رسومات Iris Xe | ذاكرة تخزين ذكية | قاعدة قوة | قوة توربو | السعر (بالدولار الأمريكي) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| النوى P | النوى الإلكترونية | النوى P | النوى الإلكترونية | النوى P | النوى الإلكترونية | الاتحاد الأوروبي | التردد الأقصى | ||||||
| معالج Core i7 | 1265U | 2 (4) | 8 (8) | 1.8 جيجاهرتز | 1.3 جيجاهرتز | 4.8 جيجاهرتز | 3.6 جيجاهرتز | 96 | 1.25 جيجاهرتز | 12 ميجابايت | 15 واط | 55 واط | 426 دولارًا |
| 1260U | 1.1 جيجاهرتز | 0.8 جيجاهرتز | 4.7 جيجاهرتز | 3.5 جيجاهرتز | 0.9 جيجاهرتز | 9 واط | 29 غرباً | ||||||
| 1255U | 1.7 جيجاهرتز | 1.2 جيجاهرتز | 1.25 جيجاهرتز | 15 واط | 55 واط | 426 دولارًا | |||||||
| 1250U | 1.1 جيجاهرتز | 0.8 جيجاهرتز | 0.9 جيجاهرتز | 9 واط | 29 غرباً | ||||||||
| معالج Core i5 | 1245U | 1.6 جيجاهرتز | 1.2 جيجاهرتز | 4.4 جيجاهرتز | 3.3 جيجاهرتز | 80 | 1.2 جيجاهرتز | 15 واط | 55 واط | 309 دولارًا | |||
| 1240U | 1.1 جيجاهرتز | 0.8 جيجاهرتز | 0.9 جيجاهرتز | 9 واط | 29 غرباً | ||||||||
| 1235U | 1.3 جيجاهرتز | 0.9 جيجاهرتز | 1.2 جيجاهرتز | 15 واط | 55 واط | 309 دولارًا | |||||||
| 1230U | 1.0 جيجاهرتز | 0.7 جيجاهرتز | 0.9 جيجاهرتز | 9 واط | 29 غرباً | ||||||||
| معالج Core i3 | 1215U | 4 (4) | 1.2 جيجاهرتز | 1.2 جيجاهرتز | 64 | 1.1 جيجاهرتز | 10 ميجابايت | 15 واط | 55 واط | 281 دولارًا | |||
| 1210U | 1.0 جيجاهرتز | 0.7 جيجاهرتز | 0.85 جيجاهرتز | 9 واط | 29 غرباً | ||||||||
عصر كور ألترا
الجيل الثالث عشر
بحيرة رابتور
Raptor Lake is Intel's codename for the 13th generation of Intel Core processors and the second generation based on a hybrid architecture.[110] It is fabricated using an improved version of Intel's Intel 7 process.[111] Intel launched Raptor Lake on October 22, 2022.
Desktop Processors (Raptor Lake-S)
- All CPUs support up to DDR5 4800 and 192 GiB of RAM
- 13600 and better support DDR5 5600
- 13500 and lower support DDR5 4800
- Intel 600 and 700 chipset support with LGA 1700
- Intel 600 Series chipsets require BIOS update to achieve support for Raptor Lake-S
- First 6 GHz processor (13900KS)*
*By default, Core i9 13900KS achieves 6.0 GHz only when using Thermal Velocity Boost with sufficient power and cooling.
| Processorbranding | Model | Cores (Threads) | Base clock rate | Turbo Boost 2.0 | Turbo Boost 3.0 | Iris Xe Graphics | Smart cache | Power | Price (USD) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P-core | E-core | P-core | E-core | P-core | E-core | P-core | EUs | Max freq | Base | Turbo | ||||
| Core i9 | 13900KS | 8 (16) | 16 (16) | 3.2 GHz | 2.4 GHz | 5.4 GHz | 4.3 GHz | 5.8 GHz | 32 | 1.65 GHz | 36 MB | 150 W | 253 W | $689 |
| 13900K | 3.0 GHz | 2.2 GHz | 5.7 GHz | 125 W | $589 | |||||||||
| 13900KF | N/a | $564 | ||||||||||||
| 13900 | 2.0 GHz | 1.5 GHz | 5.2 GHz | 4.2 GHz | 5.5 GHz | 32 | 1.65 GHz | 65 W | 219 W | $549 | ||||
| 13900F | N/a | $524 | ||||||||||||
| 13900T | 1.1 GHz | 0.8 GHz | 5.1 GHz | 3.9 GHz | 5.3 GHz | 32 | 1.65 GHz | 35 W | 106 W | $549 | ||||
| Core i7 | 13700K | 8 (8) | 3.4 GHz | 2.5 GHz | 5.3 GHz | 4.2 GHz | 5.4 GHz | 1.60 GHz | 30 MB | 125 W | 253 W | $409 | ||
| 13700KF | N/a | $384 | ||||||||||||
| 13700 | 2.1 GHz | 1.5 GHz | 5.1 GHz | 4.1 GHz | 5.2 GHz | 32 | 1.60 GHz | 65 W | 219 W | |||||
| 13700F | N/a | $359 | ||||||||||||
| 13700T | 1.4 GHz | 1.0 GHz | 4.8 GHz | 3.6 GHz | 4.9 GHz | 32 | 1.60 GHz | 35 W | 106 W | $384 | ||||
| Core i5 | 13600K | 6 (12) | 3.5 GHz | 2.6 GHz | 5.1 GHz | 3.9 GHz | N/a | 1.50 GHz | 24 MB | 125 W | 181 W | $319 | ||
| 13600KF | N/a | $294 | ||||||||||||
| 13600 | 2.7 GHz | 2.0 GHz | 5.0 GHz | 3.7 GHz | 32 | 1.55 GHz | 65 W | 154 W | $255 | |||||
| 13600T | 1.8 GHz | 1.3 GHz | 4.8 GHz | 3.4 GHz | 35 W | 92 W | ||||||||
| 13500 | 2.5 GHz | 1.8 GHz | 3.5 GHz | 65 W | 154 W | $232 | ||||||||
| 13500T | 1.6 GHz | 1.2 GHz | 4.6 GHz | 3.2 GHz | 35 W | 92 W | ||||||||
| 13400 | 4 (4) | 2.5 GHz | 1.8 GHz | 3.3 GHz | 24 | 20 MB | 65 W | 148 W | $221 | |||||
| 13400F | N/a | $196 | ||||||||||||
| 13400T | 1.3 GHz | 1.0 GHz | 4.4 GHz | 3.0 GHz | 24 | 1.55 GHz | 35 W | 82 W | $221 | |||||
| Core i3 | 13100 | 4 (8) | N/a | 3.4 GHz | N/a | 4.5 GHz | N/a | 1.50 GHz | 12 MB | 60 W | 89 W | $134 | ||
| 13100F | N/a | 58 W | $109 | |||||||||||
| 13100T | 2.5 GHz | 4.2 GHz | 24 | 1.50 GHz | 35 W | 69 W | $134 | |||||||
14th generation
Raptor Lake Refresh
Raptor Lake Refresh is Intel's codename for the 14th generation of Intel Core processors. It is a refresh and based on the same architecture of the 13th generation with clock speeds of up to 6.2 GHz on the Core i9 14900KS, 6 GHz on the Core i9 14900K and 14900KF, 5.6 GHz on the Core i7 14700K and 14700KF, and 5.3 GHz on the Core i5 14600K and 14600KF as well as UHD Graphics 770 on non-F processors. They are still based on the Intel 7 process node.[112] Introduced on October 17, 2023, these CPUs are designed for the LGA 1700 socket, which allows for compatibility with 600 and 700 series motherboards.[113] It is the last generation CPUs to use the Intel Core i3, i5, i7 and i9 naming scheme as Intel announced that they will be dropping the "i" prefix for future Intel Core processors in 2023.[114]
The 14th generation CPU does not feature any major architectural changes over Raptor Lake, but does feature some minor improvements.[115] The 14th generation CPU was widely criticized as a last-ditch effort to beat AMD's Zen 4 with 3D V-Cache[116][117] Intel's desktop version of the next generation architecture, Meteor Lake, was cancelled and the Arrow Lake architecture was not yet ready for release.[118]
In addition to the Raptor Lake-S Refresh desktop processors, Intel also launched 14th gen Raptor Lake-HX Refresh mobile processors in January 2024.[119]
CPUs in bold below feature UDIMMECC memory support only when paired with a motherboard based on the W680 chipset according to each respective Intel Ark product page.
| Branding | Model | Cores(threads) | Clock rate (GHz) | GPU | Smartcache | TDP | Released | Price(USD)[a] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Base | Turbo Boost | Model | Max. freq.(GHz) | |||||||||||||
| 2.0 | 3.0 | TVB | ||||||||||||||
| P | E | P | E | P | E | P | P | Base | Turbo | |||||||
| Core i9 | 14900KS | 8 (16) | 16 (16) | 3.2 | 2.4 | 5.6 | 4.5 | 5.9 | 6.2 | UHD 770 | 1.65 | 36 MB | 150 W | 253 W | Mar 14, 2024 | $689 |
| 14900K | 4.4 | 5.8 | 6.0 | 125 W | Oct 17, 2023 | $589 | ||||||||||
| 14900KF | N/a | $564 | ||||||||||||||
| 14900 | 2.0 | 1.5 | 5.4 | 4.3 | 5.6 | 5.8 | UHD 770 | 1.65 | 65 W | 219 W | Jan 8, 2024 | $549 | ||||
| 14900F | N/a | $524 | ||||||||||||||
| 14900T | 1.1 | 0.8 | 5.1 | 4.0 | 5.5 | N/a | UHD 770 | 1.65 | 35 W | 106 W | $549 | |||||
| Core i7 | 14790F | 8 (8) | 2.1 | 1.5 | 5.3 | 4.2 | 5.4 | N/a | 65 W | 219 W | Jan 15, 2024 | Chinaexclusive | ||||
| 14700K | 12 (12) | 3.4 | 2.5 | 5.5 | 4.3 | 5.6 | UHD 770 | 1.6 | 33 MB | 125 W | 253 W | Oct 17, 2023 | $409 | |||
| 14700KF | N/a | $384 | ||||||||||||||
| 14700 | 2.1 | 1.5 | 5.3 | 4.2 | 5.4 | UHD 770 | 1.6 | 65 W | 219 W | Jan 8, 2024 | ||||||
| 14700F | N/a | $359 | ||||||||||||||
| 14700T | 1.3 | 0.9 | 5.0 | 3.7 | 5.2 | UHD 770 | 1.6 | 35 W | 106 W | $384 | ||||||
| Core i5 | 14600K | 6 (12) | 8 (8) | 3.5 | 2.6 | 5.3 | 4.0 | N/a | 1.55 | 24 MB | 125 W | 181 W | Oct 17, 2023 | $319 | ||
| 14600KF | N/a | $294 | ||||||||||||||
| 14600 | 2.7 | 2.0 | 5.2 | 3.9 | UHD 770 | 1.55 | 65 W | 154 W | Jan 8, 2024 | $255 | ||||||
| 14600T | 1.8 | 1.3 | 5.1 | 3.6 | 35 W | 92 W | ||||||||||
| 14500 | 2.6 | 1.9 | 5.0 | 3.7 | 65 W | 154 W | $232 | |||||||||
| 14500T | 1.7 | 1.2 | 4.8 | 3.4 | 35 W | 92 W | ||||||||||
| 14490F | 4 (4) | 2.8 | 2.1 | 4.9 | 3.7 | N/a | 65 W | 148 W | Jan 15, 2024 | Chinaexclusive | ||||||
| 14400 | 2.5 | 1.8 | 4.7 | 3.5 | UHD 730 | 1.55 | 20 MB | Jan 8, 2024 | $221 | |||||||
| 14400F | N/a | $196 | ||||||||||||||
| 14400T | 1.5 | 1.1 | 4.5 | 3.2 | UHD 730 | 1.55 | 35 W | 82 W | $221 | |||||||
| Core i3 | 14100 | 4 (8) | N/a | 3.5 | N/a | 4.7 | N/a | 1.5 | 12 MB | 60 W | 110 W | $134 | ||||
| 14100F | N/a | 58 W | $109 | |||||||||||||
| 14100T | 2.7 | 4.4 | UHD 730 | 1.5 | 35 W | 69 W | $134 | |||||||||
| IntelProcessor | 300 | 2 (4) | 3.9 | N/a | UHD 710 | 1.45 | 6 MB | 46 W | N/a | $82 | ||||||
| 300T | 3.4 | 35 W | ||||||||||||||
Core and Core Ultra 3/5/7/9 series
Starting with the Meteor Lake mobile series launched in December 2023 (with the exception of Raptor Lake-HX Refresh),[120] Intel introduced a new naming system for its new and upcoming processors. The numbers 3, 5, 7 and 9 which denote tiers are still used, but the letter 'i' is dropped, and there is a new "Core Ultra" sub-brand. Like AMD with their Ryzen 7000 mobile series and later processors, Intel now refreshes older architectures to be sold as more affordable mainstream processors while the latest architectures are released as "premium" products, under the Core Ultra brand.[121]
This new naming system also cuts the number of model number digits down from 4-5 to 3-4, e.g. Core 1xx series instead of Core 8xxx or 14xxx series.
Intel no longer refers to iterations of product series under "nth generation" anymore, instead using "Series n". Otherwise the latest series launched in December 2023 would be called 15th generation.[122]
Compared to the Core processors, the Core Ultra processors introduced more advanced AI technologies such as NPU.
Series 1
The Series 1 of Core processors consists of the Raptor Lake-U Refresh mobile series released January 2024 under the Core brand,[121] and the Meteor Lake-U/H mobile series released December 2023 under the Core Ultra brand.[120]
| Model line | Codename | Architecture | P-core count | E-core count | Integrated graphics |
|---|---|---|---|---|---|
| Core Ultra 5/7/9 1xxH | Meteor Lake-H | Redwood Cove (P-cores)Crestmont (E- and LP E-cores) | 4–6 | 8 | Arc (Alchemist), up to 8 Xe-cores |
| Core Ultra 5/7 1xxU | Meteor Lake-U | 2 | 4–8 | Intel Graphics (Alchemist), up to 4 Xe-cores | |
| Core 3/5/7 1xxU | Raptor Lake-U Refresh | Raptor Cove (P-cores)Gracemont (E-cores) | Intel Graphics (Xe-LP), up to 96 EU |
Meteor Lake
Meteor Lake is Intel's codename for the first generation of Intel Core Ultra mobile processors,[123] and was officially launched on December 14, 2023.[124] It is the first generation of Intel mobile processors to use a chiplet architecture which means that the processor is a multi-chip module.[123] Tim Wilson led the system on a chip development for this generation microprocessor.[125]
Process technology
Due to its Multi-Chip Module (MCM) construction, Meteor Lake can take advantage of different process nodes that are best suited to the use case. Meteor Lake is built using four different fabrication nodes, including both Intel's own nodes and external nodes outsourced to fabrication competitor TSMC. The "Intel 4" process used for the CPU tile is the first process node in which Intel is utilising extreme ultraviolet (EUV) lithography, which is necessary for creating nodes 7nm and smaller. The interposer base tile is fabricated on Intel's 22FFL, or "Intel 16", process.[126][127] The 22FFL Fin Field-Effect Transistor (FinFET) Low-power node, first announced in March 2017, was designed for inexpensive low power operation.[128] The interposer base tile is designed to connect tiles together and allow for die-to-die communication which does not require the most advanced, expensive nodes so an older, inexpensive node can be used instead.
| Tile | Node | EUV | Die size | Ref. |
|---|---|---|---|---|
| Compute tile | Intel 4 (7nm EUV) | 69.67 mm2 | [129][130][131] | |
| Graphics tile | TSMCN5 | 44.25 mm2 | ||
| SoC tile | TSMCN6 | 100.15 mm2 | ||
| I/O extender tile | 27.42 mm2 | |||
| Foveros interposer base tile | Intel 16 (22FFL) | 265.65 mm2 |
Mobile processors
Meteor Lake-H
155H, 165H, and 185H support P-core Turbo Boost 3.0 running at the same frequency as Turbo Boost 2.0.
| Processorbranding | Model | Cores (threads) | Base clock rate(GHz) | Turbo Boost(GHz) | Arc graphics | Smartcache | TDP | Release date | Price(USD)[a] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | E | LP-E | P | E | LP-E | P | E | LP-E | Xe-cores(XVEs) | Max. freq.(GHz) | Base | cTDP | Turbo | |||||
| Core Ultra 9 | 185H | 6 (12) | 8 (8) | 2 (2) | 2.3 | 1.8 | 1.0 | 5.1 | 3.8 | 2.5 | 8 (128) | 2.35 | 24 MB | 45 W | 35–65 W | 115 W | Q4'23 | $640 |
| Core Ultra 7 | 165H | 1.4 | 0.9 | 0.7 | 5.0 | 2.3 | 28 W | 20–65 W | Q4'23 | $460 | ||||||||
| 155H | 4.8 | 2.25 | Q4'23 | $503 | ||||||||||||||
| Core Ultra 5 | 135H | 4 (8) | 1.7 | 1.2 | 4.6 | 3.6 | 2.2 | 18 MB | Q4'23 | $342 | ||||||||
| 125H | 1.2 | 0.7 | 4.5 | 7 (112) | Q4'23 | $375 | ||||||||||||
Meteor Lake-U
The integrated GPU is branded as "Intel Graphics" but still use the same GPU microarchitecture as "Intel Arc Graphics" on the H series models.
All models support DDR5 memory except 134U and 164U.
| Processorbranding | Model | Cores (threads) | Base clock rate(GHz) | Turbo Boost(GHz) | Intel Graphics | Smartcache | TDP | Release date | Price(USD)[a] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | E | LP-E | P | E | LP-E | P | E | LP-E | Xe-cores(XVEs) | Max. freq.(GHz) | Base | cTDP | Turbo | |||||
| Low power (MTL-U15) | ||||||||||||||||||
| Core Ultra 7 | 165U | 2 (4) | 8 (8) | 2 (2) | 1.7 | 1.2 | 0.7 | 4.9 | 3.8 | 2.1 | 4 (64) | 2.0 | 12 MB | 15 W | 12–28 W | 57 W | Q4'23 | $448 |
| 155U | 4.8 | 1.95 | Q4'23 | $490 | ||||||||||||||
| Core Ultra 5 | 135U | 1.6 | 1.1 | 4.4 | 3.6 | 1.9 | Q4'23 | $332 | ||||||||||
| 125U | 1.3 | 0.8 | 4.3 | 1.85 | Q4'23 | $363 | ||||||||||||
| 115U | 4 (4) | 1.5 | 1.0 | 4.2 | 3.5 | 3 (48) | 1.8 | 10 MB | Q4'23 | unspecified | ||||||||
| Ultra low power (MTL-U9) | ||||||||||||||||||
| Core Ultra 7 | 164U | 2 (4) | 8 (8) | 2 (2) | 1.1 | 0.7 | 0.4 | 4.8 | 3.8 | 2.1 | 4 (64) | 1.8 | 12 MB | 9 W | 9–15 W | 30 W | Q4'23 | $448 |
| Core Ultra 5 | 134U | 0.7 | 0.5 | 4.4 | 3.6 | 1.75 | Q4'23 | $332 | ||||||||||
- ↑Price is Recommended Customer Price (RCP) at launch. RCP is the trade price that processors are sold by Intel to retailers and OEMs. Actual MSRP for consumers is higher
Processors for Internet of Things (IoT) devices and embedded systems (Meteor Lake-PS)
High-power
155HL and 165HL support P-core Turbo Boost 3.0 running at the same frequency as Turbo Boost 2.0.
| Processorbranding | Model | Cores (threads) | Base clock rate(GHz) | Turbo Boost(GHz) | Arc graphics | Smartcache | TDP | Release date | Price(USD)[a] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | E | LP-E | P | E | LP-E | P | E | LP-E | Xe-cores(XVEs) | Max. freq.(GHz) | Base | cTDP | Turbo | |||||
| Core Ultra 7 | 165HL | 6 (12) | 8 (8) | 2 (2) | 1.4 | 0.9 | 0.7 | 5.0 | 3.8 | 2.5 | 8 (128) | 2.3 | 24 MB | 45 W | 20–65 W | 115 W | Q2'24 | $459 |
| 155HL | 4.8 | 2.25 | Q2'24 | $438 | ||||||||||||||
| Core Ultra 5 | 135HL | 4 (8) | 1.7 | 1.2 | 4.6 | 3.6 | 2.2 | 18 MB | Q2'24 | $341 | ||||||||
| 125HL | 1.2 | 0.7 | 4.5 | 7 (112) | Q2'24 | $325 | ||||||||||||
- ↑Price is Recommended Customer Price (RCP) at launch. RCP is the trade price that processors are sold by Intel to retailers and OEMs. Actual MSRP for consumers is higher
Low-power
The integrated GPU is branded as "Intel Graphics" but still use the same GPU microarchitecture as "Intel Arc Graphics" on the high-power models.
| Processorbranding | Model | Cores (threads) | Base clock rate(GHz) | Turbo Boost(GHz) | Intel Graphics | Smartcache | TDP | Release date | Price(USD)[a] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | E | LP-E | P | E | LP-E | P | E | LP-E | Xe-cores(XVEs) | Max. freq.(GHz) | Base | cTDP | Turbo | |||||
| Core Ultra 7 | 165UL | 2 (4) | 8 (8) | 2 (2) | 1.7 | 1.2 | 0.7 | 4.9 | 3.8 | 2.1 | 4 (64) | 2.0 | 12 MB | 15 W | 12–28 W | 57 W | Q2'24 | $447 |
| 155UL | 4.8 | 1.95 | Q2'24 | $426 | ||||||||||||||
| Core Ultra 5 | 135UL | 1.6 | 1.1 | 4.4 | 3.6 | 1.9 | Q2'24 | $331 | ||||||||||
| 125UL | 1.3 | 0.8 | 4.3 | 1.85 | Q2'24 | $309 | ||||||||||||
| Core Ultra 3 | 105UL | 4 (4) | 1.5 | 1.0 | 4.2 | 3.5 | 3 (48) | 1.8 | 10 MB | Q2'24 | $295 | |||||||
- ↑Price is Recommended Customer Price (RCP) at launch. RCP is the trade price that processors are sold by Intel to retailers and OEMs. Actual MSRP for consumers is higher
Series 2
Lunar Lake
Mobile processors
| Processorbranding | Model | Cores(threads) | Clock rate (GHz) | Arc Graphics | NPU(TOPS) | Smartcache[i] | RAM | TDP | Release date | Price(USD) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Base | Turbo | |||||||||||||||
| P | LP-E | P | LP-E | Xe cores(XVEs) | Max. freq.(GHz) | Base | Turbo | cTDP | ||||||||
| Core Ultra 9 | 288V | 4 (4) | 4 (4) | 3.3 | 5.1 | 3.7 | 8 (64) | 2.05 | 48 | 12 MB | 32 GB | 30 W | 37 W | 17-37 W | Sep 24, 2024 | $686 |
| Core Ultra 7 | 268V | 2.2 | 5.0 | 2.0 | 32 GB | 17 W | 8-37 W | $571 | ||||||||
| 266V | 16 GB | $520 | ||||||||||||||
| 258V | 4.8 | 1.95 | 47 | 32 GB | $613 | |||||||||||
| 256V | 16 GB | $563 | ||||||||||||||
| Core Ultra 5 | 238V | 2.1 | 4.7 | 3.5 | 7 (56) | 1.85 | 40 | 8 MB | 32 GB | $454 | ||||||
| 236V | 16 GB | $403 | ||||||||||||||
| 228V | 4.5 | 32 GB | $485 | |||||||||||||
| 226V | 16 GB | $435 | ||||||||||||||
Arrow Lake
Arrow Lake is Intel’s codename for the second generation Core Ultra processors. Announced on October 10, 2024, Arrow Lake is the first series of desktop Intel processors not to feature a monolithic design, instead adopting the chiplet design used on Meteor Lake.[133] Intel primarily markets this product as being on-par with Raptor Lake in performance whilst being much more power efficient.[134] The processors use the LGA 1851 socket with the 800 series chipset. It also represented a shift in branding, from the Intel Core 'i' series branding to the new 'Intel Core Ultra' branding for Intel's desktop processors.
Arrow Lake features multiple new architectural innovations over the previous generation Raptor Lake desktop processors, such as utilizing a chiplet-based 'tile' design, with the flagship 285K processor having six tiles, including a compute tile, SoC tile, graphics tile, I/O tile, and a filler tile.[135] All tiles are placed over an interposer base tile, packaged via Intel's Foveros Technology. Most of Arrow Lake is also built using TSMC's process nodes, except the base tile built using Intel's 22nm node.[136][137] Arrow Lake is also the first Intel desktop processor lineup to feature an NPU, with each processor containing an NPU capable of up to 13 trillion operations per second (TOPS).[138]
Arrow Lake released on October 24, 2024, to mixed reviews due to its lack of generational performance uplift or even performance regression in some cases.[139] Many reviewers also noticed that the processors had multiple bugs at launch, and inconsistent performance caused by certain BIOS configurations. Intel addressed this issue via a series of microcode and Windows updates released through December 2024 and January 2025, aiming to improve performance and to fix bugs with the platform, although some reviewers noticed no satisfactory gains, and sometimes even further regressions caused by the microcode update.[140][141]
In addition to the Core Ultra 200S Arrow Lake desktop processors, Intel also announced the Core Ultra 200H, Core Ultra 200HX, and Core Ultra 200U Arrow Lake processors for mobile at CES 2025.[142]
Desktop processors
Arrow Lake-S
| Branding | Model | Cores(threads) | Clock rate (GHz) | Arc Graphics | NPU | Smartcache(MB) | TDP (W) | Released | Price(USD)[a] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Base | Turbo Boost | Xe cores | Max. freq.(GHz) | ||||||||||||||
| 2.0 | 3.0 | TVB | |||||||||||||||
| P | E | P | E | P | E | P | P | Base | Turbo | ||||||||
| Core Ultra 9 | 285K | 8 (8) | 16 (16) | 3.7 | 3.2 | 5.5 | 4.6 | 5.6 | 5.7 | 4 | 2.0 | 13 | 36 | 125 | 250 | Oct 24, 2024 | $589 |
| 285 | 2.5 | 1.9 | 5.4 | 5.5 | 5.6 | 65 | 182 | Jan 6, 2025 | $549 | ||||||||
| 285T | 1.4 | 1.2 | 5.3 | N/a | 35 | 112 | |||||||||||
| Core Ultra 7 | 3.7 | 3.2 | 5.4 | 4.7 | 125 | 250 | Mar 26, 2026 | $289 | |||||||||
| 265K | 12 (12) | 3.9 | 3.3 | 5.4 | 4.6 | 30 | 125 | 250 | Oct 24, 2024 | $394 | |||||||
| 265KF | N/a | $379 | |||||||||||||||
| 265 | 2.4 | 1.8 | 5.2 | 4.6 | 5.3 | 4 | 1.95 | 65 | 182 | Jan 6, 2025 | $384 | ||||||
| 265F | N/a | $369 | |||||||||||||||
| 265T | 1.5 | 1.2 | 4 | 1.95 | 35 | 112 | $384 | ||||||||||
| Core Ultra 5 | 245K | 6 (6) | 8 (8) | 4.2 | 3.6 | 5.2 | 4.6 | N/a | 1.9 | 24 | 125 | 159 | Oct 24, 2024 | $309 | |||
| 245KF | N/a | $294 | |||||||||||||||
| 245 | 3.5 | 3.0 | 5.1 | 4.5 | 4 | 1.9 | 65 | 121 | Jan 6, 2025 | $270 | |||||||
| 245T | 2.5 | 1.9 | 35 | 114 | |||||||||||||
| 235 | 3.4 | 2.9 | 5.0 | 4.4 | 3 | 2.0 | 65 | 121 | $247 | ||||||||
| 235T | 2.2 | 1.6 | 35 | 114 | |||||||||||||
| 225 | 4 (4) | 3.3 | 2.7 | 4.9 | 2 | 1.8 | 20 | 65 | 121 | $236 | |||||||
| 225F | N/a | $221 | |||||||||||||||
| 225T | 2.5 | 1.9 | 2 | 1.8 | 35 | 114 | |||||||||||
- ↑Price is Recommended Customer Price (RCP) at launch. RCP is the trade price that processors are sold by Intel to retailers and OEMs. Actual MSRP for consumers is higher
Series 3
Panther Lake
Series 4
Nova Lake
Reception
Speculative execution CPU vulnerabilities
Transient execution CPU vulnerabilities are vulnerabilities in which instructions, most often optimized using speculative execution, are executed temporarily by a microprocessor, without committing their results due to a misprediction or error, resulting in leaking secret data to an unauthorized party. The archetype is Spectre, and transient execution attacks like Spectre belong to the cache-attack category, one of several categories of side-channel attacks. Since January 2018 many different cache-attack vulnerabilities have been identified.
See also
References
- ↑Cao, Peter (June 15, 2023). "Intel drops 'i' processor branding after 15 years, introduces 'Ultra' for higher-end chips". Engadget. Retrieved May 25, 2026.
- ↑Bonshor, Gavin (June 15, 2023). "Intel To Launch New Core Processorbranding for Meteor Lake: Drop the i, Add Ultra Tier". AnandTech. Archived from the original on April 5, 2024. Retrieved April 5, 2024.
- ↑"Intel Core Ultra 5 Vs Intel Core i5: Key Differences". October 8, 2024. Retrieved May 25, 2026.
- ↑Robinson, Cliff (June 15, 2023). "Intel Overhauls Core Branding with Meteor Lake". ServeTheHome. Retrieved May 25, 2026.
- 123Cutress, Ian. "The Ice Lake Benchmark Preview: Inside Intel's 10nm". www.anandtech.com. Archived from the original on August 1, 2019. Retrieved October 23, 2020.
- ↑Delattre, Franck. "Hiérarchie des caches - L'architecture Intel Nehalem - HardWare.fr". www.hardware.fr. Retrieved May 25, 2026.
- ↑Kanter, David (September 25, 2010). "Intel's Sandy Bridge Microarchitecture - Page 3 of 10". Real World Tech. Retrieved May 25, 2026.
- ↑"Willow Cove – Microarchitectures – Intel – WikiChip". WikiChip. Archived from the original on January 24, 2026. Retrieved October 23, 2020.
- 12Cutress, Ian; Frumusanu, Andrei. "Intel's Tiger Lake 11th Gen Core i7-1185G7 Review and Deep Dive: Baskin' for the Exotic". www.anandtech.com. Archived from the original on September 17, 2020. Retrieved September 17, 2020.
- ↑"Intel Core i7-5775C - CM8065802483301 / BX80658I75775C". www.cpu-world.com. Retrieved May 25, 2026.
- ↑Delattre, Franck. "Noyau (suite) - L'architecture Intel Nehalem - HardWare.fr". www.hardware.fr. Retrieved May 25, 2026.
- ↑"File:broadwell buffer window.png – WikiChip". WikiChip. Archived from the original on December 3, 2024. Retrieved October 23, 2020.
- ↑"File:sunny cove buffer capacities.png – WikiChip". en.wikichip.org. Retrieved October 23, 2020.
{{cite web}}: CS1 maint: url-status (link) - 12345"Popping the Hood on Golden Cove". Chips and Cheese. December 2, 2021. Retrieved May 25, 2026.
{{cite web}}: CS1 maint: url-status (link) - ↑"Sunny Cove – Microarchitectures – Intel – WikiChip". WikiChip. Archived from the original on January 24, 2026. Retrieved November 4, 2020.
- ↑Kanter, David (September 25, 2010). "Intel's Sandy Bridge Microarchitecture - Page 6 of 10". Real World Tech. Retrieved May 25, 2026.
- 12Shimpi, Anand Lal. "Intel's Haswell Architecture Analyzed: Building a New PC and a New Intel". www.anandtech.com. Archived from the original on October 7, 2012. Retrieved November 9, 2020.
- ↑Cutress, Ian. "Examining Intel's Ice Lake Processors: Taking a Bite of the Sunny Cove Microarchitecture". www.anandtech.com. Archived from the original on July 30, 2019. Retrieved November 9, 2020.
- ↑Cunningham, Andrew (September 5, 2014). "Intel launches three Core M CPUs, promises more Broadwell "early 2015"". Ars Technica. Archived from the original on January 5, 2015.
- ↑Hodgin, Rick C. (September 7, 2007). "Intel already phasing out first quad-core CPU". TG Daily. Archived from the original on September 13, 2007. Retrieved September 7, 2007.
- ↑"Intel to discontinue older Centrino CPUs in Q1 08". TG Daily. October 1, 2007. Archived from the original on November 2, 2007. Retrieved October 1, 2007.
- ↑"Support for the Intel Core Solo processor". Intel. Archived from the original on April 19, 2010. Retrieved December 13, 2010.
- ↑"Support for the Intel Core Duo Processor". Intel. Archived from the original on April 17, 2010. Retrieved December 13, 2010.
- ↑"Intel Microarchitecture". Intel. Archived from the original on June 12, 2009. Retrieved December 13, 2010.
- ↑"Intel Core2 Solo Mobile Processor – Overview". Intel. Archived from the original on September 26, 2011. Retrieved December 13, 2010.
- ↑"Intel Core2 Duo Processor: Upgrade Today". Intel. Archived from the original on January 7, 2011. Retrieved December 13, 2010.
- ↑"Intel Core2 Duo Mobile Processor". Intel. Archived from the original on April 3, 2009. Retrieved December 13, 2010.
- ↑"Intel Core2 Quad Processor Overview". Intel. Archived from the original on March 6, 2011. Retrieved December 13, 2010.
- ↑"Intel Core2 Quad Mobile Processors – Overview". Intel. Archived from the original on May 6, 2015. Retrieved December 13, 2010.
- ↑"Support for the Intel Core2 Extreme Processor". Intel. Archived from the original on March 16, 2010. Retrieved December 13, 2010.
- ↑"Intel Core2 Extreme Processor". Intel. Archived from the original on February 21, 2011. Retrieved December 13, 2010.
- ↑"Intel Microarchitecture Codenamed Nehalem". Intel. Archived from the original on July 22, 2010. Retrieved December 13, 2010.
- ↑"Public Roadmap Desktop, Mobile & Data Center"(PDF). Intel. Archived from the original(PDF) on February 5, 2009. Retrieved December 13, 2010.
- ↑"Intel Processor Ratings". Intel. Archived from the original on April 15, 2011. Retrieved July 21, 2011.
- ↑"Processor Ratings". Intel. July 9, 2010. Archived from the original on January 1, 2011. Retrieved December 13, 2010.
- ↑"Intel Quietly Announces Core i5 and Core i3 Branding". AnandTech. Archived from the original on March 23, 2010. Retrieved December 13, 2010.
- ↑Flynn, David (September 9, 2009). "Intel confirms Core i3 as 'entry-level' Nehalem chip". Apcmag.com. Archived from the original on September 7, 2011. Retrieved December 13, 2010.
- ↑Dept, Timothy from the Two-Links-Is-Plenty (January 4, 2010). "Core i5 and i3 CPUs With On-Chip GPUs Launched - Slashdot". hardware.slashdot.org. Retrieved May 25, 2026.
- ↑Shilov, Anton (August 13, 2009). "Intel May Unveil Microprocessors with Integrated Graphics Cores at Consumer Electronics Show". Xbitlabs.com. Archived from the original on October 30, 2010. Retrieved December 13, 2010.
- 12Chen, Monica; Tsai, Joseph (November 13, 2009). "Intel to launch four Arrandale CPUs for mainstream notebooks in January 2010". DIGITIMES. Archived from the original on December 7, 2010.
- ↑"Intel Core i3 Desktop Processor — Frequently Asked Questions". Intel. Archived from the original on September 25, 2011.
- ↑"FAQ Entry – Online Support – Support – Super Micro Computer, Inc". Super Micro. October 14, 2010. Archived from the original on July 2, 2017. Retrieved May 25, 2026.
- ↑"ECC Support (offshoot of Silent Server Build) - SPCR Article Discussion". Silent PC Review. Archived from the original on August 22, 2016. Retrieved September 26, 2011.
- ↑"ASUSTeK Computer Inc. - Motherboards- ASUS P8B WS". www.asus.com. Archived from the original on September 25, 2011. Retrieved May 25, 2026.
- ↑"Support for the Intel Core i5 Processor". Intel. Archived from the original on April 11, 2010. Retrieved December 13, 2010.
- ↑Anand Lal Shimpi, Intel's Core i7 870 & i5 750, Lynnfield: Harder, Better, Faster Stronger, anandtech.com, archived from the original on July 22, 2011
- ↑"Intel 奔腾双核 E5300(盒) 资讯-CPU 资讯-新奔腾同现身 多款Core i5、i3正式确认-IT168 diy硬件". it168.com. Archived from the original on October 9, 2011.
- ↑"Intel Core i5 Desktop Processor — Integration, Compatibility, and Memory FAQ". Intel. Archived from the original on February 11, 2012.
- ↑"Intel Core i5-430UM Mobile processor - CN80617006042AE". www.cpu-world.com. Retrieved May 25, 2026.
- ↑"Support for the Intel Core i7 Processor". Intel. Archived from the original on November 29, 2010. Retrieved December 13, 2010.
- ↑Modine, Austin (November 18, 2008). "Intel celebrates Core i7 launch with Dell and Gateway". The Register. Archived from the original on December 20, 2008. Retrieved December 6, 2008.
- ↑Gruener, Wolfgang (August 11, 2008). "IDF Fall 2008: Intel un-retires Craig Barrett, AMD sets up anti-IDF camp". Tigervision Media. Archived from the original on November 6, 2008.
- ↑"Meet the Bloggers". Intel Corporation. Archived from the original on February 2, 2012. Retrieved August 11, 2008.
- ↑"Getting to the Core – Intel's new flagship client brand". Intel Corporation. Archived from the original on August 18, 2008. Retrieved August 11, 2008.
- ↑"[Intel Roadmap update] Nehalem to enter mainstream market". ExpReview. June 10, 2008. Archived from the original on December 11, 2011. Retrieved August 11, 2008.
- ↑"Intel Details Upcoming New Processor Generations" (Press release). Intel Corporate. August 11, 2008. Archived from the original on October 6, 2009.
- ↑"Intel Core i7-920 Processor (8M Cache, 2.66 GHz, 4.80 GT/s Intel QPI)". Intel. Archived from the original on December 8, 2008. Retrieved December 6, 2008.
- ↑"Intel Core i7-940 Processor (8M Cache, 2.93 GHz, 4.80 GT/s Intel QPI)". Intel. Archived from the original on December 6, 2008. Retrieved December 6, 2008.
- ↑"Intel Core i7-965 Processor Extreme Edition (8M Cache, 3.20 GHz, 6.40 GT/s Intel QPI)". Intel. Archived from the original on December 7, 2008. Retrieved December 6, 2008.
- ↑Calder, Bill (August 10, 2008). "Getting to the Core – Intel's new flagship client brand". Technology@Intel. Archived from the original on August 18, 2008.
- ↑Mujtaba, Hassan (May 27, 2014). "Intel Haswell-E Core i7-5960X, Core i7-5930K, Core i7-5820K Specifications Unveiled – Flagship 8 Core To Boost Up To 3.3 GHz". Archived from the original on June 13, 2015. Retrieved May 25, 2026.
- ↑"Intel Discloses Newest Microarchitecture and 14 Nanometer Manufacturing Process Technical Details". Intel. Intel Corporation. August 11, 2014. Archived from the original on August 26, 2014. Retrieved September 6, 2014.
- ↑"Intel launched U-series Broadwell processors". CPU-World. January 10, 2025. Archived from the original on February 15, 2015. Retrieved May 25, 2026.
- ↑Wasson, Scott (June 2, 2015). "Intel's Broadwell goes broad with new desktop, mobile, server variants – The Tech Report – Page 1". The Tech Report. Archived from the original on June 12, 2015. Retrieved June 11, 2015.
- ↑Kampman, Jeff (July 21, 2016). "Intel begins shipping Kaby Lake CPUs to manufacturers". The Tech Report. Archived from the original on January 26, 2017.
- ↑Cunningham, Andrew (January 3, 2017). "Intel pushes out the rest of its Kaby Lake processors for 2017's PCs". Ars Technica. Archived from the original on January 21, 2017. Retrieved January 21, 2017.
- 12Cunningham, Andrew (August 30, 2016). "Intel Kaby Lake details: The first post-"tick-tock" CPU architecture". Ars Technica UK. Archived from the original on January 6, 2017. Retrieved January 21, 2017.
- ↑Walton, Mark (October 5, 2017). "Intel Coffee Lake Core i7-8700K review: The best gaming CPU you can buy". Ars Technica. Archived from the original on October 5, 2017. Retrieved October 5, 2017.
- ↑Walton, Steven (October 5, 2017). "Intel Core i7-8700K Review: The New Gaming King". TechSpot. Archived from the original on October 5, 2017. Retrieved May 25, 2026.
- ↑Taylor, Paul (April 17, 2017). "Intel 300-series chipsets to provide USB 3.1 Gen2 and Gigabit Wi-Fi | KitGuru". www.kitguru.net. Archived from the original on May 6, 2017. Retrieved May 25, 2026.
- ↑Cutress, Ian. "The AnandTech Coffee Lake Review: Initial Numbers on the Core i7-8700K and Core i5-8400". p. 3. Archived from the original on October 5, 2017. Retrieved October 6, 2017.
- ↑Cutress, Ian (June 11, 2018). "The Intel Core i7-8086K Review". Archived from the original on June 11, 2018.
- ↑"New 8th Gen Intel Core Processors Optimize Connectivity, Great Performance, Battery Life for Laptops | Intel Newsroom". Intel Newsroom. August 28, 2018. Archived from the original on August 29, 2018.
- 12Cutress, Ian. "Intel Launches Whiskey Lake-U and Amber Lake-Y: New MacBook CPUs?". Archived from the original on August 29, 2018. Retrieved August 28, 2018.
- ↑Subramaniam, Vaidyanathan (August 30, 2018). "Intel launches Whiskey Lake-U and Amber Lake-Y CPUs with focus on enhanced mobile connectivity". Notebookcheck. Retrieved May 25, 2026.
{{cite news}}: CS1 maint: url-status (link) - ↑"Intel launches Whiskey and Amber Lakes: Kaby Lake with better Wi-Fi, USB". Ars Technica. August 28, 2018. Retrieved August 28, 2018.
- ↑Alcorn, Paul (August 28, 2018). "Intel Launches Whiskey Lake And Amber Lake CPUs for Laptops". Tom's Hardware. Retrieved August 28, 2018.
- ↑"Ashraf Eassa on Twitter". Twitter. Retrieved August 29, 2018.
{{cite news}}: CS1 maint: url-status (link) - ↑"Ian Cutress on Twitter". Twitter. Retrieved August 29, 2018.
- ↑Cutress, Ian (August 30, 2018). "Spectre and Meltdown in Hardware: Intel Clarifies Whiskey Lake and Amber Lake". anadtech.com. Archived from the original on August 30, 2018. Retrieved September 4, 2019.
- ↑Alcorn, Paul (August 30, 2018). "Intel's Whiskey Lake Brings In-Silicon Meltdown and Foreshadow Fixes". Tom's Hardware.
{{cite web}}: CS1 maint: url-status (link) - ↑Mujtaba, Hassan (June 6, 2014). "Intel's Cannonlake 10nm Microarchitecture is Due For 2016 – Compatible On Union Bay With Union Point PCH". WCCFTech. Archived from the original on October 6, 2014. Retrieved May 25, 2026.
- ↑"Intel Advanced Vector Extensions 512 (Intel AVX-512) Overview". Intel. Archived from the original on March 2, 2018. Retrieved March 2, 2018.
- ↑Staples, Joe (January 10, 2018). "What Is Intel AVX-512 and Why Does It Matter? | Prowess Consulting". www.prowesscorp.com. Archived from the original on March 2, 2018. Retrieved March 2, 2018.
- ↑Cutress, Ian. "Intel Mentions 10nm, Briefly". Archived from the original on January 10, 2018. Retrieved January 10, 2018.
- ↑Alcorn, Paul (January 9, 2018). "Intel Announces 10nm Cannon Lake Is Shipping". Tom's Hardware. Retrieved May 25, 2026.
{{cite news}}: CS1 maint: url-status (link) - ↑AnandTech (January 9, 2018), Intel at CES 2018: 10nm [@8:35], archived from the original on April 27, 2018, retrieved January 10, 2018
- ↑"Intel Core i3-8121U SoC – Benchmarks and Specs". Notebookcheck. Retrieved May 14, 2018.
- ↑Kampman, Jeff (May 15, 2018). "Cannon Lake Core i3-8121U appears in Intel's ARK database". Tech Report. Archived from the original on September 21, 2023. Retrieved May 15, 2018.
- ↑Alcorn, Paul (October 8, 2018). "Intel Announces 9th Generation Core CPUs, Eight-Core Core i9-9900K". Tom's Hardware. Retrieved October 9, 2018.
- ↑Gartenberg, Chaim (October 8, 2018). "Intel announces its latest 9th Gen chips, including its 'best gaming processor' Core i9". The Verge. Retrieved May 25, 2026.
{{cite news}}: CS1 maint: url-status (link) - ↑Cutress, Ian. "Intel to Support 128 GB of DDR4 on Core 9th Gen Desktop Processors". Retrieved October 15, 2018.
{{cite news}}: CS1 maint: url-status (link) - ↑Cutress, Ian. "Intel's Graphics-Free Chips Are Also Savings-Free: Same Price, Fewer Features". Archived from the original on January 16, 2019. Retrieved January 16, 2019.
- ↑Cuttress, Ian (October 8, 2018). "Intel Announced 9th Gen Core CPUs: Core i9-9900K (8-Core), i7-9700K, & i5-9600K". AnandTech. Archived from the original on October 8, 2018. Retrieved October 8, 2018.
- ↑Hagedoorn, Hilbert (October 19, 2018). "Intel Core i9 9900K processor review". Guru3D.com. Archived from the original on October 20, 2018. Retrieved October 19, 2018.
- ↑Cutress, Ian. "The Intel 9th Gen Review: Core i9-9900K, Core i7-9700K and Core i5-9600K Tested". Archived from the original on October 20, 2018. Retrieved October 19, 2018.
- ↑"Intel Core i9-9900K Review". TechPowerUp. October 19, 2018. Retrieved May 25, 2026.
{{cite news}}: CS1 maint: url-status (link) - ↑Wallossek, Igor; Alcorn, Paul (November 15, 2019). "Power Consumption – Intel Core i9-9900K 9th Gen CPU Review: Fastest Gaming Processor Ever". Tom's Hardware. Retrieved May 25, 2026.
{{cite news}}: CS1 maint: url-status (link) - ↑"Intel Expands 10th Gen Intel Core Mobile Processor Family, Offering Double Digit Performance Gains". Intel Newsroom. Archived from the original on August 21, 2019. Retrieved August 21, 2019.
- ↑Olšan, Jan (August 6, 2021). "Intel potichu uvedl 10nm procesory pro desktop, BGA verze Tiger Lake-H (Update: takty boostu vyjasněné)". cnews.cz. Retrieved March 11, 2022.
- ↑"Intel's 11th Gen Core Rocket Lake Detailed: Ice Lake Core with Xe Graphics". AnandTech. October 29, 2020.
{{cite web}}: CS1 maint: url-status (link) - ↑Cutress, Dr Ian. "Intel Launches Rocket Lake 11th Gen Core i9, Core i7, and Core i5". www.anandtech.com. Archived from the original on March 16, 2021. Retrieved March 17, 2021.
- ↑Cutress, Ian "Intel Alder Lake: Confirmed x86 Hybrid with Golden Cove and Gracemont for 2021". www.anandtech.com. Retrieved 2021-02-15.
- ↑Cutress, Dr Ian. "Intel 12th Gen Core Alder Lake for Desktops: Top SKUs Only, Coming November 4th". www.anandtech.com. Archived from the original on October 27, 2021.
- ↑"Products formerly Alder Lake". www.intel.com. Retrieved May 25, 2026.
{{cite web}}: CS1 maint: url-status (link) - ↑Cutress, Ian; Frumusanu, Andrei (November 4, 2021). "The Intel 12th Gen Core i9-12900K Review: Hybrid Performance Brings Hybrid Complexity". AnandTech. Retrieved November 4, 2021.
{{cite web}}: CS1 maint: url-status (link) - ↑Bonshor, Gavin. "The Intel W680 Chipset Overview: Alder Lake Workstations Get ECC Memory and Overclocking Support". www.anandtech.com. Archived from the original on March 9, 2022. Retrieved April 14, 2022.
- ↑"12th Gen Intel Core i9-12900KS Launches as World's Fastest Desktop Processor"(PDF). Intel. March 28, 2022. Retrieved May 25, 2026.
{{cite web}}: CS1 maint: url-status (link) - ↑"Intel Core i5-12490F is China exclusive 6-core Alder Lake desktop CPU with 20MB L3 cache". VideoCardz.com. Retrieved May 25, 2026.
- ↑"Intel showcases 13th Gen Core "Raptor Lake" CPU with 24 cores and 32 threads". VideoCardz. February 18, 2022. Retrieved May 25, 2026.
{{cite web}}: CS1 maint: url-status (link) - ↑"Raptor Lake – Microarchitectures – Intel – WikiChip". WikiChip. Archived from the original on December 4, 2023. Retrieved May 25, 2023.
- ↑"Products formerly Raptor Lake". www.intel.com. Retrieved October 27, 2023.
{{cite web}}: CS1 maint: url-status (link) - ↑Bonshor, Gavin. "Intel Announces 14th Gen Core Series For Desktop: Core i9-14900K, Core i7-14700K and Core i5-14600K". www.anandtech.com. Archived from the original on October 16, 2023. Retrieved October 27, 2023.
- ↑Cao, Peter (June 15, 2023). "Intel drops 'i' processor branding after 15 years, introduces 'Ultra' for higher-end chips". Engadget. Retrieved May 25, 2026.
{{cite web}}: CS1 maint: url-status (link) - ↑Cunningham, Andrew (October 17, 2023). "Intel's 14th-gen desktop CPUs are a tiny update even by modern standards". Ars Technica. Retrieved May 25, 2026.
{{cite web}}: CS1 maint: url-status (link) - ↑Gamers Nexus (October 18, 2023). Intel's 300W Core i9-14900K: CPU Review, Benchmarks, Gaming, & Power. Retrieved May 25, 2026– via YouTube.
- ↑Hardware Unboxed (October 17, 2023). Intel Core i9-14900K, Core i7-14700K & Core i5-14600K Review, Gaming Benchmarks. Retrieved May 25, 2026– via YouTube.
- ↑Bonshor, Gavin. "Intel Meteor Lake SoC is NOT Coming to Desktops: Well, Not Technically". www.anandtech.com. Archived from the original on September 28, 2023. Retrieved November 6, 2023.
- ↑Liu, Zhiye (January 8, 2024). "Intel unleashes 14th Gen Raptor Lake Refresh HX-series CPUs — refreshed chips with up to 24 cores, 5.8 GHz boost clock, and 192GB DDR5 support". Tom's Hardware. Retrieved May 25, 2026.
{{cite web}}: CS1 maint: url-status (link) - 12Norem, Josh (December 14, 2023). "Intel Officially Launches Meteor Lake 'Core Ultra' CPUs". ExtremeTech. Retrieved May 25, 2026.
{{cite web}}: CS1 maint: url-status (link) - 12Smith, Ryan (January 8, 2024). "Intel Intros Core (Series 1) U-Series Mobile Chips: Raptor Lake Refreshed for Thin & Light". www.anandtech.com. Archived from the original on January 8, 2024. Retrieved May 12, 2024.
- ↑Roach, Jacob (December 14, 2023). "Confused about Core Ultra? We were too, so we asked Intel". Digital Trends. Retrieved May 25, 2026.
{{cite web}}: CS1 maint: url-status (link) - 12Gomes, Wilfred; Morgan, Slade; Phelps, Boyd; Wilson, Tim; Hallnor, Erik (2022). "Meteor Lake and Arrow Lake Intel Next-Gen 3D Client Architecture Platform with Foveros". 2022 IEEE Hot Chips 34 Symposium (HCS). pp. 1–40. doi:10.1109/HCS55958.2022.9895532. ISBN 978-1-66546-028-6. S2CID 252551808.
- ↑"Intel Core Ultra Ushers in the Age of the AI PC". Intel. December 14, 2023. Archived from the original on December 14, 2023. Retrieved December 14, 2023.
- ↑Intel (January 17, 2024). "The 'Blank Sheet' that Delivered Intel's Most Significant SoC Design Change in 40 Years". Newsroom. Retrieved May 25, 2026.
- ↑Temsamani, Fahd (August 24, 2022). "Intel reveals key details about 3D Foveros chip design on Meteor Lake". Club386. Archived from the original on May 23, 2024. Retrieved May 25, 2026.
- ↑Deutscher, Maria (July 25, 2022). "Intel to produce chips for MediaTek as part of new partnership". Silicon Angle. Archived from the original on July 16, 2024. Retrieved May 25, 2026.
- ↑Mehta, Rich (February 5, 2019). "Intel announces tweaks to 22FFL process for RF, MRAM at IEDM18". Semiconductor Digest. Archived from the original on July 16, 2024. Retrieved May 25, 2026.
- ↑Alcorn, Paul (April 27, 2023). "Intel's Meteor Lake, Its First PC Chips With TSMC Tech, Launch This Year". Tom's Hardware. Archived from the original on July 16, 2024. Retrieved May 23, 2024.
- ↑Alcorn, Paul (September 19, 2023). "Intel Details Core Ultra 'Meteor Lake' Architecture, Launches December 14". Tom's Hardware. Archived from the original on June 8, 2024. Retrieved May 23, 2024.
- ↑Zuhair, Muhammad (August 28, 2023). "Intel Could Dish Out An Estimated 365,000 Next-Gen Meteor Lake CPU Tiles Per Month". Wccftech. Archived from the original on April 5, 2024. Retrieved May 25, 2026.
- ↑"Lion Cove: Intel's P-Core Roars – by Chester Lam". Chips and Cheese. September 27, 2024.
- ↑Hagedoorn, Hilbert (October 10, 2024). "Intel Announcement Preview: Intel Core Ultra 200 Arrow Lake CPUs". www.guru3d.com. Retrieved May 25, 2026.
{{cite web}}: CS1 maint: url-status (link) - ↑"Intel Core Ultra Arrow Lake Preview". TechPowerUp. October 10, 2024. Retrieved May 25, 2026.
{{cite web}}: CS1 maint: url-status (link) - ↑Lam, Chester (December 4, 2024). "Examining Intel's Arrow Lake, at the System Level". Chips and Cheese. Retrieved May 25, 2026.
{{cite web}}: CS1 maint: url-status (link) - ↑Kan, Michael (September 5, 2024). "Intel Signals Arrow Lake Desktop CPUs Will Be Built Mainly Using TSMC". PCMag. Retrieved May 25, 2026.
{{cite web}}: CS1 maint: url-status (link) - ↑"Intel Arrow Lake-S Die Visibly Larger Than Raptor Lake-S, Die-size Estimated". TechPowerUp. October 21, 2024. Retrieved May 25, 2026.
{{cite web}}: CS1 maint: url-status (link) - ↑Evanson, Nick (January 9, 2024). "'World's first gaming processor with an AI accelerator': Intel's Arrow Lake will be coming to desktop PCs in the second half of this year". PCGamer. Retrieved May 25, 2026.
{{cite web}}: CS1 maint: url-status (link) - ↑ ألكورن، بول (10 أكتوبر 2024). "إنتل تُطلق معالج Arrow Lake Core Ultra 200S - مكاسب كبيرة في الإنتاجية وكفاءة الطاقة، ولكن ليس في الألعاب" . موقع Tom's Hardware . تاريخ الاسترجاع: 25 مايو 2026 .
{{cite web}}: CS1 maint: url-status ( link ) - ↑ ألكورن، بول (18 يناير 2024). "إصلاح إنتل لمعالجات آرو ليك لا يُحسّن أداء الألعاب بشكل عام، ولا يُطابق مزاعم الشركة التسويقية الخاطئة - لا يزال معالج كور ألترا 200 إس متأخرًا عن معالجات AMD والجيل السابق" . تومز هاردوير . تاريخ الاسترجاع: 25 مايو 2026 .
{{cite web}}: CS1 maint: url-status ( link ) - ↑ ماروتشيا، ألفونسو (2 يناير 2025). "أحدث تحديث للبرنامج الثابت من إنتل يفشل في إصلاح مشاكل أداء معالجات آرو ليك" . تيكسبوت . تم الاطلاع عليه في 25 مايو 2026 .
{{cite web}}: CS1 maint: url-status ( link ) - ↑ "إنتل تعزز ريادتها في مجال أجهزة الكمبيوتر الشخصية المزودة بالذكاء الاصطناعي والحوسبة الطرفية في معرض الإلكترونيات الاستهلاكية 2025" . إنتل. 6 يناير 2025. تم الاطلاع عليه بتاريخ 25 مايو 2026 .
{{cite web}}: CS1 maint: url-status ( link )
روابط خارجية
- المواصفات الفنية لمعالجات Intel Core على موقع Wayback Machine (تمت أرشفته في 9 أغسطس 2007)
- قاعدة بيانات وحدة المعالجة المركزية . TechPowerUp.
- معاينة أداء معالج Intel Core Duo (Yonah) - الجزء الثاني مقابل معالج AMD 64 X2 ومعالج Intel Pentium M. Anandtech.
- مقارنة أداء معالج Intel Core i7-3960X
- أوراق بحثية حول تقنية Intel Centrino Duo للأجهزة المحمولة . Intel.
- معلومات منتجات إنتل ، التي توفر قائمة بأجيال المعالجات المختلفة
- معالجات Intel x86 الدقيقة
- مقدمات متعلقة بالحاسوب في عام 2006
- معالجات دقيقة 64 بت
