محول رقمي إلى تناظري
في مجال الإلكترونيات ، يُعدّ محوّل الإشارة الرقمية إلى التناظرية ( DAC ، D/A ، D2A ، أو D-to-A ) نظامًا يحوّل الإشارة الرقمية إلى إشارة تناظرية . أما محوّل الإشارة التناظرية إلى الرقمية (ADC) فيؤدي الوظيفة العكسية.
تُستخدم محولات الإشارة الرقمية إلى التناظرية (DAC) بشكل شائع في مشغلات الموسيقى لتحويل تدفقات البيانات الرقمية إلى إشارات صوتية تناظرية . كما تُستخدم في أجهزة التلفزيون والهواتف المحمولة لتحويل بيانات الفيديو الرقمية إلى إشارات فيديو تناظرية . يستخدم هذان التطبيقان محولات DAC بترددات ودقة متناقضة. فمحول الصوت DAC يتميز بتردد منخفض ودقة عالية، بينما يتميز محول الفيديو DAC بتردد عالٍ ودقة تتراوح بين المنخفضة والمتوسطة.
توجد عدة بنى لمحولات الإشارة الرقمية إلى التناظرية (DAC) ؛ وتُحدد ملاءمة محول الإشارة الرقمية إلى التناظرية لتطبيق معين بناءً على معايير الأداء ، بما في ذلك: الدقة ، وأقصى تردد لأخذ العينات ، وغيرها. قد يؤدي التحويل من رقمي إلى تناظري إلى تدهور الإشارة، لذا ينبغي اختيار محول إشارة رقمية إلى تناظرية ذي أخطاء ضئيلة تتناسب مع التطبيق.
نظراً لتعقيدها والحاجة إلى مكونات متطابقة بدقة ، تُصنع جميع محولات الإشارة الرقمية إلى التناظرية (DAC) باستثناء الأكثر تخصصاً منها، على شكل دوائر متكاملة (ICs). وعادةً ما تتخذ هذه الدوائر شكل رقائق دوائر متكاملة مختلطة الإشارة من نوع أشباه الموصلات المعدنية المؤكسدة (MOS) التي تدمج الدوائر التناظرية والرقمية .
تتميز محولات الإشارة الرقمية إلى التناظرية المنفصلة (الدوائر المصممة من مكونات إلكترونية منفصلة متعددة بدلاً من دائرة متكاملة مُغلفة) عادةً بسرعتها العالية للغاية ودقتها المنخفضة واستهلاكها الكبير للطاقة، كما هو الحال في أنظمة الرادار العسكرية . وقد تستخدم أجهزة الاختبار عالية السرعة للغاية، وخاصة راسمات الذبذبات ، محولات الإشارة الرقمية إلى التناظرية المنفصلة أيضاً.
ملخص

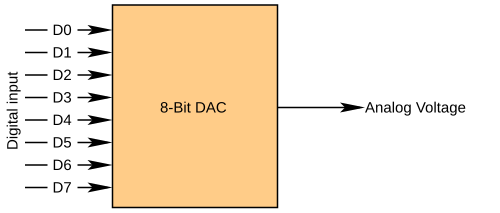

يقوم محول الإشارة الرقمية إلى التناظرية (DAC) بتحويل عدد مجرد ذي دقة محدودة (عادةً ما يكون عددًا ثنائيًا ثابت النقطة ) إلى كمية فيزيائية (مثل الجهد أو الضغط ). وعلى وجه الخصوص، تُستخدم محولات الإشارة الرقمية إلى التناظرية غالبًا لتحويل بيانات السلاسل الزمنية ذات الدقة المحدودة إلى إشارة فيزيائية متغيرة باستمرار .
بشرط أن يفي عرض نطاق الإشارة بمتطلبات نظرية نايكويست-شانون لأخذ العينات (أي إشارة نطاق أساسي بعرض نطاق أقل من تردد نايكويست ) وأن يتم أخذ عينات منها بدقة لا نهائية، فإنه من الناحية النظرية يمكن إعادة بناء الإشارة الأصلية من البيانات المأخوذة. مع ذلك، لا يمكن لترشيح محول الإشارة التناظرية إلى الرقمية (ADC) إزالة جميع الترددات التي تزيد عن تردد نايكويست بشكل كامل ، مما يؤدي إلى تداخلها مع نطاق تردد النطاق الأساسي. كما أن عملية أخذ العينات الرقمية في محول الإشارة التناظرية إلى الرقمية تُدخل بعض أخطاء التكميم (أخطاء التقريب)، والتي تظهر على شكل ضوضاء منخفضة المستوى. ويمكن إبقاء هذه الأخطاء ضمن متطلبات التطبيق المستهدف (مثلًا، ضمن النطاق الديناميكي المحدود للسمع البشري في التطبيقات الصوتية).
التطبيقات
في مكالمة هاتفية عادية، يحوّل الميكروفون الكلام إلى إشارة كهربائية تناظرية، ثم يقوم محوّل تناظري رقمي (ADC) بتحويلها إلى إشارة رقمية. ويمكن دمج البيانات الرقمية الناتجة مع معلومات رقمية أخرى لإرسالها عبر نظام اتصالات مشترك. وفي الطرف المستقبل، يقوم محوّل رقمي تناظري (DAC) بتحويل الإشارة الرقمية مرة أخرى إلى شكل تناظري ليتم تضخيمها وإعادة إنتاجها كصوت. [ 1 ]
مثال على مشغلات الأقراص المدمجة المبكرة
استخدمت مشغلات الأقراص المدمجة المبكرة تقنية أخذ العينات الزائدة قبل محول الإشارة الرقمية إلى التناظرية، بحيث يكون مرشح إعادة بناء الإشارة التناظرية منخفض الرتبة ويتمتع باستجابة طورية مضبوطة جيدًا. في عام 1982، وصفت شركة فيليبس نظامًا كهذا بالتفصيل. [ 2 ]
يُطبَّق مُدخلٌ ذو 16 بت، بتردد 44.1 كيلوهرتز، أولًا على مُرشِّح استيفاء رقمي، ثم يُعاد أخذ عينات منه بمعامل أربعة ليصل إلى 176.4 كيلوهرتز. مُرشِّح الاستيفاء عبارة عن شبكة استجابة نبضية محدودة ذات 96 نقطة. يمتد نطاق تمريره على نطاق الصوت، بينما يُخفِّف نطاق إيقافه مُكوِّنات الصورة التي ستظهر عادةً بين 22 كيلوهرتز و88 كيلوهرتز بعد تحويل التثبيت من الرتبة الصفرية. يُؤدي معدل أخذ العينات الأعلى إلى إزاحة هذه الصور بعيدًا عن نطاق الصوت، ويُقلِّل من متطلبات المُرشِّح التناظري.
ثم تُمثَّل المتتالية المُفلترة بدقة 14 بت وتُطبَّق على مُحوِّل Philips TDA1540. يستخدم هذا المُحوِّل مصادر تيار مُجزَّأة. تُقسَّم عناصر التيار الأكبر حجمًا وتُبدَّل بطريقة تُحسِّن متوسط أخطاء العناصر بمرور الوقت، وهو شكل مبكر من أشكال مُطابقة العناصر الديناميكية. والنتيجة هي تحسين الخطية مُقارنةً بمصدر تيار ثنائي مُرجَّح بسيط.
عند مخرج المحول، يتكون شكل الموجة من تقريب متدرج للإشارة المطلوبة، بالإضافة إلى مكونات التردد العالي المتبقية من عملية أخذ العينات. يلي المحول مرشح تمرير منخفض تناظري من الدرجة الثالثة. يعمل هذا المرشح على إزالة الطاقة المتبقية خارج النطاق، ويوفر التنعيم النهائي لشكل الموجة.
يوفر جهاز لاحق، وهو Philips TDA1541، دقة كاملة تبلغ 16 بت، مما يلغي الحاجة إلى خطوة تقليل طول الكلمة الوسيطة. [ 3 ] في هذا التصميم والتصاميم اللاحقة، تم الحفاظ على نفس الترتيب العام.
أصبح هذا الترتيب، وهو الاستيفاء الرقمي متبوعًا بالتحويل ومرشح تناظري بسيط نسبيًا، ممارسة قياسية في تشغيل الأقراص المدمجة ويظهر في محولات DAC اللاحقة مثل Crystal CS4397. [ 4 ]
صوتي
تُخزَّن معظم الإشارات الصوتية الحديثة بصيغة رقمية (مثل ملفات MP3 والأقراص المدمجة )، ولكي تُسمع عبر مكبرات الصوت، يجب تحويلها إلى إشارة تناظرية. ولذلك، توجد محولات الإشارة الرقمية إلى التناظرية (DAC) في مشغلات الأقراص المدمجة ، ومشغلات الموسيقى الرقمية ، وبطاقات الصوت في أجهزة الكمبيوتر .

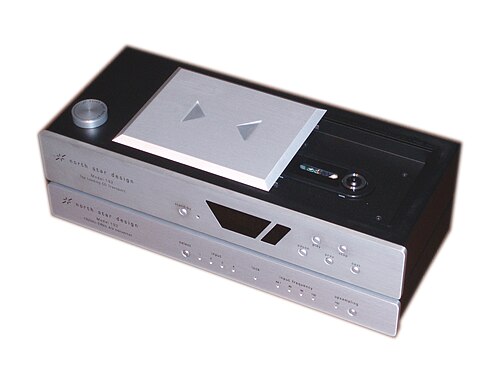

توجد محولات رقمية تناظرية مستقلة متخصصة أيضًا في أنظمة الصوت عالية الجودة . تقوم هذه المحولات عادةً بتحويل الإشارة الرقمية الخارجة من مشغل أقراص مدمجة متوافق أو جهاز نقل بيانات مخصص (وهو في الأساس مشغل أقراص مدمجة بدون محول رقمي تناظري داخلي) إلى إشارة تناظرية يمكن إدخالها بعد ذلك إلى مضخم صوت لتشغيل مكبرات الصوت.

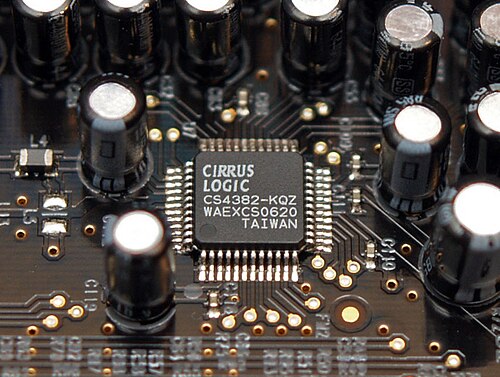

يمكن العثور على محولات رقمية تناظرية مماثلة في مكبرات الصوت الرقمية ، مثل مكبرات الصوت USB وفي بطاقات الصوت .
في تطبيقات الصوت عبر بروتوكول الإنترنت ، يجب أولاً تحويل المصدر إلى رقمي للإرسال، لذلك يخضع للتحويل عبر محول تناظري رقمي (ADC) ثم يتم إعادة بنائه إلى تناظري باستخدام محول رقمي تناظري (DAC) على طرف المتلقي.
فيديو
تعتمد عملية أخذ عينات الفيديو على نطاق مختلف تمامًا نظرًا للاستجابة غير الخطية العالية لكل من أنابيب أشعة الكاثود (التي استهدفتها غالبية أعمال تطوير الفيديو الرقمي) والعين البشرية، حيث تستخدم "منحنى غاما" لتوفير مظهر لخطوات سطوع موزعة بالتساوي عبر النطاق الديناميكي الكامل للشاشة. ومن هنا تأتي الحاجة إلى استخدام محولات RAMDAC في تطبيقات الفيديو الحاسوبية ذات دقة ألوان عالية بما يكفي لجعل هندسة قيمة ثابتة في محول DAC لكل مستوى إخراج لكل قناة أمرًا غير عملي (على سبيل المثال، يتطلب جهاز أتاري ST أو سيجا جينيسيس 24 قيمة من هذا القبيل؛ بينما تحتاج بطاقة فيديو 24 بت إلى 768 قيمة...). ونظرًا لهذا التشوه المتأصل، فليس من غير المألوف أن يدّعي جهاز تلفزيون أو جهاز عرض فيديو نسبة تباين خطية (الفرق بين أغمق وأسطع مستويات الإخراج) تبلغ 1000:1 أو أكثر، أي ما يعادل 10 بتات من دقة الصوت، على الرغم من أنه قد يقبل إشارات بدقة 8 بتات فقط ويستخدم لوحة LCD لا تمثل سوى 6 أو 7 بتات لكل قناة.
يجب تحويل إشارات الفيديو من مصدر رقمي، كالحاسوب، إلى صيغة تناظرية لعرضها على شاشة تناظرية. في عام ٢٠٠٧، كانت المدخلات التناظرية أكثر شيوعًا من المدخلات الرقمية، لكن هذا تغير مع انتشار شاشات العرض المسطحة المزودة بمنافذ DVI و/أو HDMI . مع ذلك، يُدمج محول رقمي تناظري (DAC) في أي مشغل فيديو رقمي بمخرجات تناظرية. عادةً ما يُدمج هذا المحول مع ذاكرة ( RAM ) تحتوي على جداول تحويل لتصحيح جاما والتباين والسطوع، ليُشكل جهازًا يُسمى RAMDAC .
مقياس الجهد الرقمي
الجهاز الذي يرتبط بشكل بعيد بمحول الإشارة الرقمية إلى التناظرية هو مقياس الجهد الذي يتم التحكم فيه رقميًا ، والذي يستخدم للتحكم في الإشارة التناظرية رقميًا.
ميكانيكياً
يتخذ المحرك الميكانيكي أحادي البت وضعين: أحدهما عند التشغيل، والآخر عند الإيقاف. ويمكن دمج حركة عدة محركات أحادية البت وترجيحها باستخدام آلية ويفلتري لإنتاج خطوات أدق. وتستخدم آلة الكتابة IBM Selectric مثل هذا النظام. [ 5 ]
الاتصالات
تُستخدم محولات الإشارة الرقمية إلى التناظرية (DACs) على نطاق واسع في أنظمة الاتصالات الحديثة، مما يُمكّن من توليد إشارات إرسال مُعرّفة رقميًا. وتُستخدم محولات الإشارة الرقمية إلى التناظرية عالية السرعة في الاتصالات المتنقلة ، بينما تُستخدم محولات الإشارة الرقمية إلى التناظرية فائقة السرعة في أنظمة الاتصالات الضوئية .
الأنواع
أكثر أنواع محولات DAC الإلكترونية شيوعًا هي: [ 6 ]
- مُعدِّل عرض النبضة (PWM) هو تقنية يتم فيها تحويل تيار أو جهد ثابت إلى مرشح تمرير منخفض تناظري بمدة زمنية محددة بواسطة رمز الإدخال الرقمي. تُستخدم هذه التقنية غالبًا للتحكم في سرعة المحركات الكهربائية وتعتيم مصابيح LED .
- تستخدم محولات الإشارة الرقمية إلى التناظرية (DAC) ذات معدل أخذ العينات الزائد أو محولات الإشارة الرقمية إلى التناظرية ذات الاستيفاء، مثل تلك التي تستخدم تعديل دلتا-سيجما ، تقنية تحويل كثافة النبض مع أخذ عينات زائدة . تُباع محولات دلتا-سيجما الصوتية بمعدل أخذ عينات 384 كيلوهرتز ودقة 24 بت، على الرغم من أن الجودة أقل بسبب الضوضاء المتأصلة (انظر قسم معايير الأداء ). تستخدم بعض الأجهزة الإلكترونية الاستهلاكية نوعًا من محولات الإشارة الرقمية إلى التناظرية ذات معدل أخذ العينات الزائد يُشار إليه باسم محول الإشارة الرقمية إلى التناظرية أحادي البت .
- تتكون وحدة التحويل الرقمي إلى التناظري (DAC) ذات الترجيح الثنائي من مكونات كهربائية منفصلة لكل بت من بتات DAC، متصلة بنقطة تجميع، عادةً ما تكون مكبر عمليات . لكل مدخل في عملية التجميع ترجيح من مضاعفات العدد اثنين، حيث يكون التيار أو الجهد الأعلى عند البت الأكثر أهمية . تُعد هذه إحدى أسرع طرق التحويل، ولكنها تعاني من دقة منخفضة نظرًا للدقة العالية المطلوبة لكل جهد أو تيار على حدة. [ 7 ]
- يحتوي محول الإشارة الرقمية إلى التناظرية ذو المقاومة المبدلة على شبكة مقاومة متوازية. يتم تفعيل أو تجاوز المقاومات الفردية في الشبكة بناءً على المدخل الرقمي. [ 8 ]
- محول التيار الرقمي إلى التناظري ذو المصدر المبدل ، [ 9 ] والذي يتم من خلاله اختيار مصادر التيار المختلفة بناءً على المدخل الرقمي.
محول رقمي تناظري للتوجيه الحالي - DAC1138KX - تحتوي دائرة DAC ذات المكثفات المبدلة على شبكة مكثفات متوازية. يتم توصيل المكثفات الفردية أو فصلها بواسطة مفاتيح بناءً على المدخلات.
- يستخدم محول الإشارة الرقمية إلى التناظرية R -2R بنية متتالية متكررة من قيم المقاومات R و 2R. [ 8 ] وهذا يحسن الدقة نظرًا لسهولة إنتاج المقاومات المتطابقة ذات القيم المتساوية.
- يقوم محول الإشارة الرقمية إلى التناظرية ذو التقريب المتتالي، أو إعادة توزيع الشحنة التسلسلي، ببناء مخرجاته تدريجيًا خلال كل دورة تحويل [ 10 ] . تُقيّم البتات الفردية بالتتابع، بدءًا من البت الأقل أهمية، حيث تُخفّض كل دورة بت الجهد على المكثف إلى النصف فعليًا من خلال مشاركة الشحنة. تعمل التطبيقات الحديثة على تقليل أخطاء التحويل الناتجة عن عدم تطابق المكثفات. [ 11 ]
- يحتوي محول الإشارة الرقمية إلى التناظرية ( DAC) المشفر بالترمومتر على مقاومة أو مصدر تيار متساوٍ لكل قيمة ممكنة لمخرج المحول. يتكون محول DAC ذو 8 بتات من 255 جزءًا، بينما يتكون محول DAC ذو 16 بتات من 65535 جزءًا. يتميز هذا التصميم بسرعة ودقة عاليتين، ولكنه يتطلب عددًا كبيرًا من المكونات، مما يستلزم، في التطبيقات العملية، استخدام عمليات تصنيع دوائر متكاملة عالية الكثافة . [ 12 ]
- تستخدم محولات DAC الهجينة مزيجًا من التقنيات المذكورة أعلاه في محول واحد. معظم الدوائر المتكاملة لمحولات DAC من هذا النوع نظرًا لصعوبة الحصول على تكلفة منخفضة وسرعة عالية ودقة عالية في جهاز واحد. ومن الأمثلة على ذلك مُعدِّل دلتا-سيجما متبوعًا بمحول DAC ذي مكثف تبديل رباعي البتات . غالبًا ما تتضمن هذه المحولات مطابقة العناصر الديناميكية (DEM). [ 13 ]
- يجمع محول الإشارة الرقمية إلى التناظرية المجزأ بين مبدأ الترميز الحراري للبتات الأكثر أهمية ومبدأ الترجيح الثنائي للبتات الأقل أهمية. وبهذه الطريقة، يتم تحقيق توازن بين الدقة (باستخدام مبدأ الترميز الحراري) وعدد المقاومات أو مصادر التيار (باستخدام مبدأ الترجيح الثنائي). يعني التصميم الكامل بالترجيح الثنائي عدم وجود تجزئة، بينما يعني التصميم الكامل بالترميز الحراري تجزئة بنسبة 100%.
- تعتمد معظم محولات الإشارة الرقمية إلى التناظرية (DAC) الموضحة في هذه القائمة على جهد أو تيار مرجعي ثابت لإنشاء قيمة الخرج. بدلاً من ذلك،تعتمد دائرة التحويل الرقمي التناظري المضاعفة [ 14 ] على جهد أو تيار دخل متغير كمرجع للتحويل. وهذا يفرض قيودًا إضافية على تصميم نطاق تردد دائرة التحويل.
- تتميز محولات الإشارة الرقمية إلى التناظرية الحديثة عالية السرعة ببنية متداخلة، حيث تُستخدم عدة وحدات تحويل إشارة رقمية إلى تناظرية بالتوازي. تُدمج إشارات خرجها في المجال التناظري لتحسين أداء المحول المدمج. [ 15 ] ويمكن إجراء عملية دمج الإشارات إما في المجال الزمني أو في المجال الترددي.
أداء
أهم خصائص محول الإشارة الرقمية إلى التناظرية هي:
- دقة
- عدد مستويات الإخراج الممكنة التي صُمم محول الإشارة الرقمية إلى التناظرية (DAC) لإعادة إنتاجها. يُشار إلى ذلك عادةً بعدد البتات المستخدمة، وهو اللوغاريتم الثنائي لعدد المستويات. على سبيل المثال، صُمم محول DAC ذو بت واحد لإعادة إنتاج 2^ 1 مستوى، بينما صُمم محول DAC ذو 8 بت لإعادة إنتاج 2^ 56 مستوى. ترتبط الدقة بعدد البتات الفعلي ، وهو مقياس للدقة الفعلية التي يحققها محول DAC. تحدد الدقة عمق اللون في تطبيقات الفيديو وعمق بت الصوت في تطبيقات الصوت.
- الحد الأقصى لمعدل أخذ العينات
- أقصى سرعة يمكن أن تعمل بها دوائر المحولات الرقمية التناظرية مع الحفاظ على إنتاج مخرجات صحيحة. تحدد نظرية نايكويست-شانون لأخذ العينات علاقة بين هذه السرعة وعرض نطاق الإشارة المأخوذة منها العينات.
- الرتابة
- قدرة خرج المحول الرقمي التناظري على التحرك فقط في اتجاه تحرك الدخل الرقمي (أي، إذا زاد الدخل، فإن الخرج لا ينخفض قبل تأكيد الخرج الصحيح). هذه الخاصية مهمة جدًا للمحولات الرقمية التناظرية المستخدمة كمصدر إشارة منخفض التردد أو كعنصر ضبط قابل للبرمجة رقميًا.
- التشوه التوافقي الكلي والضوضاء (THD+N)
- قياس التشوه والضوضاء التي يُدخلها محول الإشارة الرقمية إلى التناظرية (DAC) إلى الإشارة. ويُعبّر عنه كنسبة مئوية من إجمالي طاقة التشوه التوافقي غير المرغوب فيه والضوضاء المصاحبة للإشارة المطلوبة.
- النطاق الديناميكي
- مقياس الفرق بين أكبر وأصغر إشارة يمكن لمحول الإشارة الرقمية إلى التناظرية (DAC) إعادة إنتاجها، ويُعبر عنه بالديسيبل . ويرتبط هذا عادةً بالدقة ومستوى الضوضاء .
يمكن أن تكون القياسات الأخرى، مثل تشوه الطور والارتعاش ، مهمة للغاية لبعض التطبيقات، والتي قد يعتمد بعضها (مثل نقل البيانات اللاسلكية والفيديو المركب) على الإنتاج الدقيق للإشارات المعدلة الطور.
تحاول تقنيات ترميز PCM غير الخطية (قانون A / قانون μ، ADPCM، NICAM) تحسين نطاقاتها الديناميكية الفعالة باستخدام خطوات لوغاريتمية بين شدة إشارة الخرج التي يمثلها كل بت من البيانات. ويؤدي هذا إلى زيادة تشويه التكميم للإشارات العالية مقابل تحسين أداء الإشارات المنخفضة.
معايير الجدارة
- الأداء الثابت:
- تُظهر اللاخطية التفاضلية (DNL) مدى انحراف قيمتين تناظريتين متجاورتين للرمز عن الخطوة المثالية 1 LSB. [ 16 ]
- تُظهر اللاخطية التكاملية (INL) مدى انحراف خاصية نقل محول الإشارة الرقمية إلى التناظرية (DAC) عن الخاصية المثالية. أي أن الخاصية المثالية عادةً ما تكون خطًا مستقيمًا؛ بينما تُظهر اللاخطية التكاملية مدى اختلاف الجهد الفعلي عند قيمة رمز معينة عن ذلك الخط، بوحدات LSB ( خطوات 1 LSB). [ 16 ]
- خطأ الكسب [ 16 ]
- خطأ في الإزاحة [ 16 ]
- يُحدَّد مستوى الضوضاء في نهاية المطاف بالضوضاء الحرارية الناتجة عن المكونات السلبية كالمقاومات. في تطبيقات الصوت، وعند درجات حرارة الغرفة، تكون هذه الضوضاء عادةً أقل بقليل من 1 ميكروفولت من الضوضاء البيضاء . وهذا عمليًا يحد من الدقة إلى أقل من 20-21 بت، حتى في محولات الإشارة الرقمية إلى التناظرية ذات 24 بت.
- أداء مجال التردد
- يشير النطاق الديناميكي الخالي من التشويش (SFDR) بوحدة ديسيبل إلى النسبة بين قدرة الإشارة الرئيسية المحولة وأكبر تشويش غير مرغوب فيه. [ 16 ]
- يشير معدل الإشارة إلى الضوضاء والتشويه ( SINAD ) بوحدة ديسيبل إلى النسبة بين قدرات الإشارة الرئيسية المحولة ومجموع الضوضاء والتشوهات التوافقية المتولدة [ 16 ].
- يشير التشوه التوافقي رقم i (HDi) إلى قدرة التوافقي رقم i للإشارة الرئيسية المحولة
- التشوه التوافقي الكلي (THD) هو مجموع قوى جميع التوافقيات لإشارة الإدخال [ 16 ]
- إذا كان الحد الأقصى لخطأ التفاضل (DNL) أقل من 1 LSB، فإن محول D/A يكون رتيبًا. مع ذلك، قد يكون الحد الأقصى لخطأ التفاضل (DNL) في العديد من المحولات الرتيبة أكبر من 1 LSB. [ 16 ]
- أداء المجال الزمني:
- مساحة نبضة الخلل (طاقة الخلل) [ 16 ]
