مخروط ديراك

الموسوعة الحرة

منطقة بريلوين في الجرافين
بنية النطاقات الإلكترونية للجرافين أحادي الطبقة ، مع جزء مكبّر يوضح مخاريط ديراك. يوجد 6  مخاريط تتوافق مع الرؤوس الستة لمنطقة بريلوين  السداسية الأولى .

في الفيزياء ، تُعدّ مخاريط ديراك سمات تظهر في بعض بنى النطاقات الإلكترونية ، وتصف خصائص نقل الإلكترون غير العادية لمواد مثل الجرافين والعوازل الطوبولوجية . [ 1 ] [ 2 ] [ 3 ] في هذه المواد، عند طاقات قريبة من مستوى فيرمي ، يتخذ نطاق التكافؤ ونطاق التوصيل شكل النصفين العلوي والسفلي لسطح مخروطي ، ويلتقيان عند ما يُسمى بنقاط ديراك .

تشمل الأمثلة النموذجية الجرافين ، والعوازل الطوبولوجية ، والأغشية الرقيقة من البزموت والأنتيمون ، وبعض المواد النانوية الحديثة الأخرى ، [ 1 ] [ 4 ] [ 5 ] حيث يكون للطاقة الإلكترونية والزخم علاقة تشتت خطية بحيث يأخذ تركيب النطاق الإلكتروني بالقرب من مستوى فيرمي شكل سطح مخروطي علوي للإلكترونات وسطح مخروطي سفلي للفجوات. يتلامس السطحان المخروطيان ويشكلان شبه فلز ذو فجوة نطاق صفرية.

يُشتق اسم مخروط ديراك من معادلة ديراك التي تصف الجسيمات النسبية في ميكانيكا الكم ، والتي اقترحها بول ديراك . وقد تنبأ بي آر والاس لأول مرة بوجود مخاريط ديراك متساوية الخواص في الجرافين عام 1947 [ 6 ] ، وتم رصدها تجريبياً من قبل الحائزين على جائزة نوبل أندريه جيم وكونستانتين نوفوسيلوف عام 2005. [ 7 ]

وصف

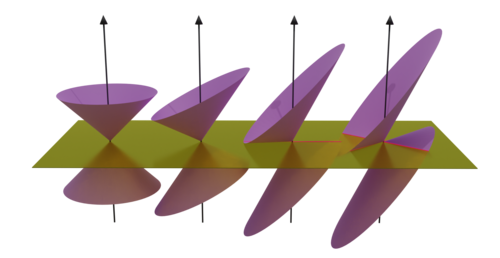

مخاريط ديراك المائلة في فضاء الزخم. من اليسار إلى اليمين، يزداد الميل، من انعدام الميل في المخروط الأول إلى الميل المفرط في الأخير. المخاريط الثلاثة الأولى هي أشباه فلزات فايل من النوع الأول، أما الأخير فهو شبه فلز فايل من النوع الثاني.

في ميكانيكا الكم ، تُعدّ مخاريط ديراك نوعًا من نقاط التقاطع التي تتجنبها الإلكترونات ، [ 8 ] حيث لا تتساوى طاقة نطاقي التكافؤ والتوصيل في أي مكان في فضاء k الشبكي ثنائي الأبعاد ، باستثناء نقاط ديراك الصفرية الأبعاد. ونتيجةً لهذه المخاريط، يمكن وصف التوصيل الكهربائي بحركة حاملات الشحنة ، وهي جسيمات فرميونية عديمة الكتلة ، وهو وضع يُعالج نظريًا بواسطة معادلة ديراك النسبية . [ 9 ] تؤدي هذه الجسيمات الفرميونية عديمة الكتلة إلى تأثيرات هول الكمومية المختلفة، والتأثيرات المغناطيسية الكهربائية في المواد الطوبولوجية، وحركية حاملات الشحنة الفائقة . [ 10 ] [ 11 ] وقد رُصدت مخاريط ديراك في الفترة 2008-2009 باستخدام مطيافية انبعاث الإلكترونات الضوئية ذات الزاوية المُحَلَّلة (ARPES) على مركب التداخل بين البوتاسيوم والجرافيت KC8 [12 ] وعلى العديد من السبائك القائمة على البزموت. [ 13 ] [ 14 ] [ 11 ]

تُعدّ مخاريط ديراك، كجسم ثلاثي الأبعاد، سمةً مميزةً للمواد ثنائية الأبعاد أو حالات السطح ، وذلك استنادًا إلى علاقة تشتت خطية بين الطاقة ومركبتي زخم البلورة k<sub> x</sub> و k<sub> y</sub> . مع ذلك، يمكن توسيع هذا المفهوم ليشمل ثلاثة أبعاد، حيث تُعرَّف أشباه فلزات ديراك بعلاقة تشتت خطية بين الطاقة و k <sub>x</sub> و k <sub> y</sub> و k <sub> z</sub> . في فضاء k ، يظهر هذا على شكل مخروط فائق ، ذي نطاقات متحللة ثنائيًا تلتقي أيضًا عند نقاط ديراك. [ 11 ] تحتوي أشباه فلزات ديراك على تناظر انعكاس زمني وتناظر انعكاس مكاني؛ فعندما ينكسر أحدهما، تنقسم نقاط ديراك إلى نقطتي فايل مكونتين ، وتصبح المادة شبه فلز فايل. [ 15 ] [ 16 ] [ 17 ] [ 18 ] [ 19 ] [ 20 ] [ 21 ] [ 22 ] [ 23 ] [ 24 ] [ 25 ] في عام 2014، أُجريت ملاحظة مباشرة لبنية نطاق شبه فلز ديراك باستخدام مطيافية الانبعاث الضوئي الزاوي (ARPES) على شبه فلز ديراك، زرنيخيد الكادميوم . [ 26 ] [ 27 ] [ 28 ]

أنظمة تناظرية

لقد تم تحقيق نقاط ديراك في العديد من المجالات الفيزيائية مثل البلازمونيات ، والفونونيات ، أو النانوفوتونيات (التجاويف الدقيقة، [ 29 ] البلورات الضوئية [ 30 ] ).
