رادار دوناي
 جهاز استقبال رادار Dunay-3 (حلف شمال الأطلسي: Dog House) تم التقاطه بواسطة قمر التجسس الأمريكي KH-7 في عام 1967 | |
| بلد المنشأ | الاتحاد السوفياتي |
|---|---|
| قدَّم | 1959 (دوناي-2) 1968 (دوناي-3) 1978 (دوناي-3إم، دوناي-3يو) |
| رقم البناء | 3 |
| يكتب | رادار الإنذار المبكر |
| تكرار | [1] UHF |
| يتراوح | 1,200 كم (Dunay-2) 2,500 كم (Dunay-3M) |
| قوة | 100 كيلو واط (دوناي-2) 3 ميجاوات لكل قطاع (Dunay-3M) |
| أسماء أخرى | الناتو : بيت الكلب، بيت القطة، المجثم العلوي، مجثم الدجاجة |
رادار دوناي (بالروسية: Дунай ، بالحروف اللاتينية : Dunay تعني حرفيًا نهر الدانوب ؛ الناتو : Cat House، Dog House) كان نظامًا يتكون من رادارين سوفييتيين يستخدمان للكشف عن الصواريخ الباليستية الأمريكية التي تُطلق على موسكو . وكانا جزءًا من نظام الصواريخ المضادة للصواريخ الباليستية A-35 . [2] لا يزال أحد قطاعات أحد الرادارات، Dunay-3U ("Cat House") قيد التشغيل ويديره قوات الفضاء الروسية كجزء من مركز التحكم الرئيسي للفضاء الخارجي . [3]
دوناي-2
كان Dunay-2 نموذجًا أوليًا تم بناؤه في Sary Shagan كجزء من نظام الدفاع الصاروخي التجريبي "A". يتكون من مجمعات إرسال واستقبال منفصلة تفصل بينها كيلومتر واحد (0.62 ميل). كانت قوة الرادار 100 كيلو وات وكان مداه 1200 كيلومتر (750 ميل). [4] [5] كان الاسم الرمزي لحلف شمال الأطلسي هو "Hen Roost".
دوناي-3M

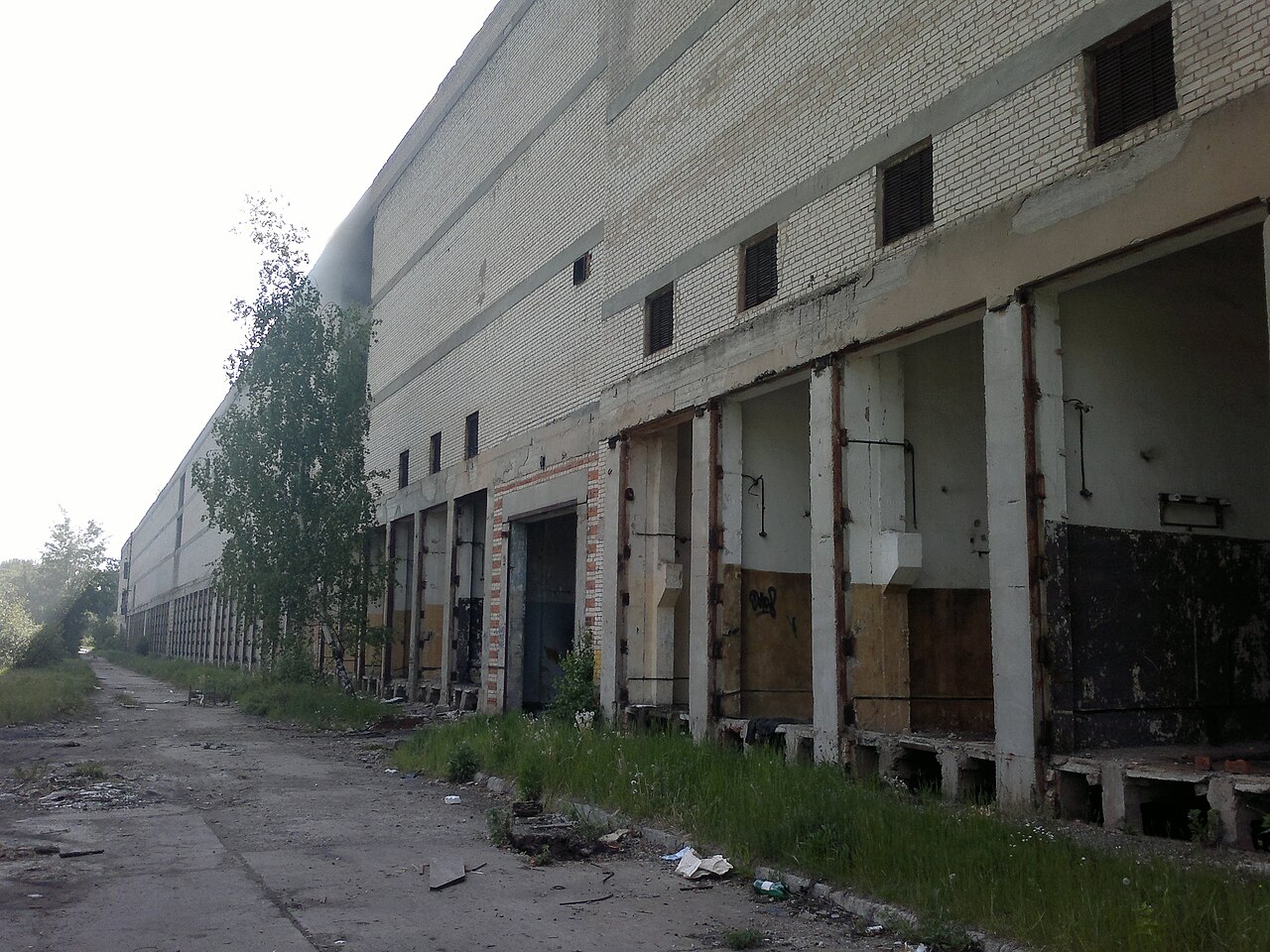

كان Dunay-3 (بالروسية: Дунай-3М ، وبالرومانية : Dunay-3M ؛ وفي الناتو : Dog House) ترقية لـ Dunay-2 الموجودة في كوبينكا بموسكو، ودخلت الخدمة في عام 1968. وبعد ترقية واسعة النطاق في عام 1978، تمت إعادة تسميته Dunay-3M كجزء من نظام A-35M المضاد للصواريخ الباليستية المحدث. وكان يتألف من مباني استقبال وإرسال منفصلة تفصل بينها مسافة 2.5 كيلومتر (1.6 ميل).
غطى جهاز الإرسال قطاعين (شمال وجنوب تقريبًا) وكان طول صفيفه 200 متر (660 قدمًا) وارتفاعه 30 مترًا (98 قدمًا). كانت قوة كل قطاع حوالي3 ميجاوات . كان جهاز الاستقبال عبارة عن مبنى100 متر ×100 متر تحتوي على رادارات إلكترونية سلبية ذات مسح ضوئي بالإضافة إلى مركز القيادة والتحكم لنظام A-35. وكان مدى النظام 2500 كيلومتر (1600 ميل).
ظل الرادار يعمل حتى اندلاع الحريق فيه في 8 مايو 1988.
دوناي-3UP
كان هذا نموذجًا أوليًا لـ Dunay-3U وكان موجودًا في موقع اختبار Sary Shagan. [3] وقد أطلق عليه الناتو الاسم الرمزي "Top Roost".
دوناي-3 يو
تم بناء Dunay-3U (بالروسية: Дунай-3У ، وبالرومانية : Dunay-3U ؛ والناتو : Cat House) في عام 1978 كجزء من نظام الصواريخ المضادة للصواريخ الباليستية A-35M المحدث. وهو يقع في تشيخوف وكان مشابهًا هيكليًا لـ Dunay-3M - فهو يحتوي على جهاز استقبال وجهاز إرسال منفصلين يفصل بينهما 2.7 كيلومتر (1.7 ميل). هناك قطاعان. كان قادرًا على تحديد إطلاق صواريخ بيرشينج 2 من ألمانيا الغربية. [6]
في عام 1995، تم استبدال A-35M بنظام A-135 المضاد للصواريخ الباليستية والذي استخدم رادار Don-2N . تم إيقاف تشغيل أحد القطاعات في عام 1998 وهو الآن مدمر ويتم استخدام القطاع الآخر لمراقبة الأقمار الصناعية في مدار أرضي منخفض . بصفته رادار UHF ، يمكنه تحديد الأجسام الأصغر (15-40 سم) من رادارات VHF مثل Daryal و Dnepr . [3]
تم تشغيل دناي-3 يو في مايو 1978 بعمر افتراضي 12 عامًا. تم تمديد كلا القطاعين حتى عام 2000 ولكن تم إيقاف تشغيل قطاع واحد (62) في عام 1998. تم تمديد القطاع الآخر (61) في عامي 2001 و2005 - وكان آخر تمديد حتى ديسمبر 2009، [3] ولكن ربما تم تمديده مرة أخرى. في عام 2012، أصدرت وزارة الدفاع الروسية مناقصة لهدم القطاع 62. [7]
قبل عام 2003، كان جهاز الإرسال يحتوي على 30 موجهًا موجيًا، كل منها مُثار بواسطةجهاز إرسال بقوة 100 كيلو وات . منذ عام 2003، تعمل المحطة بقوة منخفضة تبلغ500 كيلو وات بدلا من1800 كيلو وات ، مع 12 جهاز إرسال (من أصل 24) بدلاً من الحد الأقصى السابق وهو 30. الرادار يصدر صوتًا مزعجًا . [3]
يتكون نظام كمبيوتر الرادار من 10 أجهزة كمبيوتر من طراز K340. [3]
المواقع
| موقع | الإحداثيات | يكتب | تم البناء | تفاصيل |
|---|---|---|---|---|
| كوبينكا، روسيا | 55°28′48″N 36°38′54″E / 55.48000°N 36.64833°E / 55.48000; 36.64833 (جهاز إرسال Dunay-3M) جهاز إرسال 55°29′31″N 36°40′49″E / 55.49194°N 36.68028°E / 55.49194; 36.68028 (جهاز استقبال Dunay-3M) جهاز استقبال | دوناي-3M ("بيت الكلب") | 1968 | السمت 150 درجة و 330 درجة [1] |
| تشيخوف، روسيا | 55°12′24″N 37°17′41″E / 55.20667°N 37.29472°E / 55.20667; 37.29472 (جهاز إرسال Dunay-3U) جهاز إرسال 55°13′52″N 37°17′49″E / 55.23111°N 37.29694°E / 55.23111; 37.29694 (جهاز استقبال Dunay-3U) | دوناي-3يو ("بيت القطط") | 1978 | السمت 280 درجة و 100 درجة [1] |
| ساري شاجان ، كازاخستان | 45°56′10″N 73°37′43″E / 45.93611°N 73.62861°E / 45.93611; 73.62861 (جهاز إرسال Dunay-3UP) [8] جهاز إرسال 45°56′50″N 73°37′52″E / 45.94722°N 73.63111°E / 45.94722; 73.63111 (جهاز استقبال Dunay-3UP) جهاز استقبال [8] | Dunay-2 ("Hen Roost") Dunay-3UP ("Top Roost") |
1957–1964 1968–1973 |
النماذج الأولية |
