9K31 ستريلا-1

بحسب عدد من المصادر الروسية، كان للصاروخ 9M31 الأصلي ( المعروف لدى وزارة الدفاع الأمريكية باسم SA-9A "Gaskin-Mod0" ) نطاق تدمير فعال للأهداف يتراوح بين 900 و4200 متر. وتشير مصادر غربية عديدة، وبعض المصادر الروسية أيضاً، إلى نطاقات أعلى بكثير تتراوح بين 800 و6500 متر (0.5 إلى 4 أميال)؛ وقد تشير هذه التقديرات إلى أقصى مدى إطلاق ضد هدف مقترب وأدنى مدى ضد هدف مبتعد، وهي نطاقات أوسع بطبيعة الحال، إذ يكفي أن يصل الهدف إلى منطقة الاعتراض قبل أن يصل إليه الصاروخ.

الصاروخ فعال ضد الأهداف المتراجعة بسرعة قصوى تبلغ 220  م/ث، أو المقتربة بسرعة 310  م/ث.

كان الهدف الأساسي من الرأس الحربي هو إصابة الهدف مباشرةً، وكان مزودًا بصمامات تلامسية ومغناطيسية، بالإضافة إلى صمام تقارب بصري احتياطي لتفجير الرأس الحربي في حالة الاقتراب من الهدف. كما احتوى الصاروخ على آلية أمان غير اعتيادية في حالة الخطأ؛ فبدلاً من صمام التدمير الذاتي، إذا لم يرصد الصمام البصري هدفًا خلال 13-16 ثانية، يتم تفعيل آلية أمان الرأس الحربي لمنع تفجيره عند الاصطدام.

يُدفع الصاروخ بواسطة محرك صاروخي أحادي المرحلة يعمل بالوقود الصلب ، ويُشعل على بُعد أمتار قليلة من أنبوب الإطلاق. عند قذف الصاروخ من حاويته بواسطة شحنة الإطلاق، يتدلى منه سلك من مؤخرته. يشتعل المحرك الرئيسي عندما يصل الصاروخ إلى نهاية السلك على بُعد أمتار قليلة، ثم ينفصل عنه. ولتحقيق استقرار الدوران، تُستخدم عجلات دوارة على الزعانف الذيلية. على عكس العجلات الدوارة المستخدمة في بعض صواريخ جو-جو الموجهة بالأشعة تحت الحمراء والتي تدور بفعل تدفق الهواء، يستخدم صاروخ 9M31 أربعة أسلاك ملفوفة على أقراص العجلات الدوارة، مع توصيل الطرف الآخر بأنبوب الإطلاق. عند الإطلاق، تُدير هذه الأسلاك الأقراص لزيادة السرعة. ^{[ 4 ]}

رأس الباحث ذو تصميم غير مألوف، إذ يستخدم عناصر كاشفة من كبريتيد الرصاص غير المبرد (PbS)، ولكنه مزود بآلية تتبع غير تقليدية. تُستخدم عناصر PbS غير المبردة عادةً للكشف عن الإشعاع بأطوال موجية قصيرة تقل عن 2 ميكرومتر. لا تُصدر سوى الأجسام شديدة السخونة إشعاعًا قويًا عند هذه الأطوال الموجية القصيرة، مما يحد من استخدام أنظمة البحث الحراري التي تستخدم عناصر كاشفة من PbS غير المبردة في استهداف الطائرات النفاثة من الجانب الخلفي للكرة الأرضية، مع العلم أنه يمكن بالطبع استهداف الطائرات ذات المحركات المروحية والمروحيات من أي اتجاه يكون فيه العادم أو الأجزاء الأخرى شديدة السخونة من المحرك مرئية.

يستخدم رأس التوجيه في صاروخ 9M31 عناصر كبريتيد الرصاص (PbS) بطريقة مختلفة عن المعتاد. فبالاستفادة من حقيقة أن السماء الصافية توفر انبعاثًا خلفيًا قويًا وثابتًا في نطاق أقل من 2 ميكرومتر، ويبلغ ذروته عند أطوال موجات الضوء المرئي (من 0.4 إلى 0.7 ميكرومتر)، حيث لا يزال كبريتيد الرصاص (PbS) عند درجة حرارة 295 كلفن يستجيب، يُستخدم رأس التوجيه لتتبع غياب الإشعاع عندما يحجب الهدف الخلفية. تُسمى هذه الطريقة بالتوجيه الضوئي التبايني ( بالروسية : фотоконтрастное наведение). وتكمن ميزة طريقة التوجيه الضوئي التبايني على رؤوس التوجيه الحراري التقليدية التي تستخدم عناصر كبريتيد الرصاص (PbS) في أنها تتغلب على العيب الأبرز في صواريخ التوجيه بالأشعة تحت الحمراء من الجيل الأول: وهو انعدام القدرة على الاشتباك الأمامي مع الطائرات النفاثة المقتربة. حتى رؤوس الصواريخ المبردة المبكرة كانت تتمتع عادةً بقدرات محدودة على الاشتباك في نصف الكرة الأمامي، وغالبًا ما تنخفض إلى الصفر في حالة اقتراب الطائرات النفاثة مباشرة من مطلق النار.

كان للباحث الجديد القائم على تباين الصور قيودٌ خطيرة، تمثلت في اشتراطه ظروفًا جوية صارمة لتمكينه من رصد الهدف وتتبعه. إذ لم يكن بإمكانه الاشتباك مع الأهداف إلا في ظروف خلفية تتسم إما بسماء صافية أو غيوم كثيفة، وعلى بُعد لا يقل عن 20 درجة من الشمس، وعلى ارتفاع لا يقل عن درجتين فوق الأفق. ومع ذلك، وبعد دراسة ظروف ساحة المعركة وتكتيكات الطائرات في نزاعات سابقة استُخدمت فيها دفاعات جوية قصيرة المدى، خُلص إلى أن الظروف التي تسمح باستخدام نظام التوجيه هذا كانت شائعة بما يكفي لجعله خيارًا تصميميًا فعالًا من حيث التكلفة، وخيارًا أفضل من البديل العملي الوحيد المتاح آنذاك، وهو التوجيه بالأشعة تحت الحمراء المقتصر على الاشتباكات في نصف الكرة الأرضية الخلفي.

ربما كان لتحديث نظام ستريلا-1 بنظام ستريلا-2 الموجه بالأشعة تحت الحمراء ونظام المدفعية المضادة للطائرات ذاتية الدفع ZSU-23-4 المتحكم به بالرادار، أثرٌ في قرار اختيار نظام التوجيه غير المألوف هذا. وتكمن الميزة الرئيسية لهذا الاختيار في جعل ستريلا-1 نظام الدفاع الجوي الوحيد في أفواج الدبابات أو البنادق الآلية السوفيتية القادر على الاشتباك مع الأهداف المقتربة على مدى عدة كيلومترات، إذ كان مدى ZSU-2 قصيرًا جدًا، بينما اقتصرت قدرة ستريلا-2 على مطاردة الطائرات النفاثة الهجومية الأرضية بعد أن تكون قد نفذت هجومها.

بعد تجارب أجرتها الولايات عام 1968، تم قبول مدفع 9M31 للخدمة، واقترحت لجنة التجارب تحسينات ينبغي إدخالها على السلاح في أسرع وقت ممكن. ونتيجةً لهذه التحسينات، دخل مدفع 9M31M "ستريلا-1M" (المعروف لدى وزارة الدفاع الأمريكية باسم SA-9B "جاسكين-مود1" ) الخدمة عام 1970.

أدخلت النسخة الجديدة تحسينات تدريجية عديدة على خصائص أداء الصاروخ: فقد زُوّد برأس حربي أثقل قليلاً (ازداد وزنه من 2.6 كجم إلى 3 كجم)، ونظام توجيه أكثر دقة لزيادة احتمالية الإصابة، ومدى أطول. وتشير  بعض المصادر الغربية، وبعض المصادر الروسية، إلى أن المدى يصل إلى 8000 متر (من 0.35 إلى 5 أميال)، بينما تُقدّم مصادر أخرى، مثل بيتوخوف وشيستوف، ولابي، وعدد من المواقع الروسية على الإنترنت، أرقام أداء أقل بكثير. وبالنظر إلى أداء أنظمة مماثلة،  يبدو من غير المرجح أن يصل مدى اعتراض صاروخ صغير الحجم وعالي المقاومة إلى 8000 متر على الأقل.

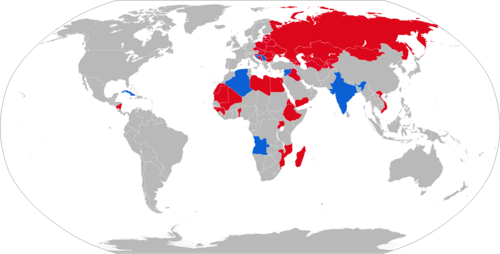

•  الجزائر – 20 اعتبارًا من عام 2024 ^{[ 5 ]}
•  أنغولا - 20 اعتبارًا من عام 2024 ^{[ 6 ]}
•  كوبا – 60 في عام 2002، ^{[ 2 ]} ولا يزال عدد غير معروف في الخدمة اعتبارًا من عام 2024 ^{[ 7 ]}
•  كرواتيا ^{[ 8 ]}
•  الهند – 200 اعتبارًا من عام 2024 ^{[ 9 ]}
•  موريتانيا – 4 اعتبارًا من عام 2024 ^{[ 10 ]}
•  رومانيا - تم إنتاجها محليًا باسم CA-95 ، ^{[ 11 ]} 48 في الخدمة اعتبارًا من عام 2024 ^{[ 12 ]}
•  روسيا – 40 من طراز 9K31 Strela-1 و 9K35 Strela-10 في الخدمة مع مشاة البحرية الروسية اعتبارًا من عام 2024 ^{[ 13 ]}
• الجمهورية العربية الصحراوية الديمقراطية ^{[ 14 ]}
•  صربيا - 12 9K31M Strela-1M اعتبارًا من عام 2024 ^{[ 15 ]}
•  سوريا - 20 في عام 2002، ^{[ 2 ]} وظل عدد غير معروف في الخدمة قبل سقوط نظام الأسد ^{[ 16 ]}

•  بنين - 4 في عام 2002 ^{[ 2 ]}
•  بلغاريا – 50 في عام 2002 ^{[ 2 ]}
•  تشيكوسلوفاكيا – أكثر من 80 نظامًا في عام 1992. ^{[ 17 ]} تم نقلها إلى الدول الخلف ^{[ 2 ]}
•  جمهورية التشيك ^{[ 2 ]}
•  ألمانيا الشرقية ^{[ 18 ]} – انتقلت إلى الدولة الألمانية الموحدة وتقاعدت بعد ذلك بوقت قصير
•  مصر - 20 في عام 2002 ^{[ 2 ]}
•  إثيوبيا ^{[ 2 ]}
• هيرزيغ-البوسنة ^{[ 2 ]}
•  المجر - 28 في عام 2002 ^{[ 2 ]}
• العراق ^{[ 2 ]} – تم تدميرها أو تفكيكها بالكامل بعد غزو العراق عام 2003
•  إسرائيل - المركبات التي تم الاستيلاء عليها تستخدم للتدريب فقط ^{[ 19 ]}
• ليبيا – 60 في عام 1992، ^{[ 17 ]} عدد غير معروف يعمل قبل الحرب الأهلية الليبية عام 2011 ^{[ 20 ]}
•  موزمبيق ^{[ 2 ]}
•  نيكاراغوا ^{[ 2 ]}
• منظمة التحرير الفلسطينية ^{[ 2 ]}
•  بولندا – أكثر من 200 في عام 2002 ^{[ 2 ]}
• جمهورية صربسكا ^{[ 2 ]}
• صربيا والجبل الأسود ^{[ 2 ]} - انتقلت إلى صربيا
•  سلوفينيا ^{[ 2 ]}
•  سلوفاكيا ^{[ 2 ]}
•  جنوب أفريقيا – تم الاستيلاء على العديد من المركبات في أنغولا وتحديثها، واستُخدمت للتدريب فقط ^{[ 21 ]}
•  تنزانيا ^{[ 2 ]}
•  أوكرانيا ^{[ 2 ]}
•  الولايات المتحدة - تستخدم في تدريبات القوات المعادية ^{[ 19 ]}
•  الاتحاد السوفيتي – 430 دولة في عام 1991. ^{[ 22 ]} انتقلت إلى الدول الخلف.
•  فيتنام ^{[ 2 ]}
• جنوب اليمن ^{[ 23 ]}
•  اليمن - حوالي 24 ^{[ 24 ]}
•  يوغوسلافيا – أكثر من 100 منصة إطلاق في عام 1992. ^{[ 17 ]} تم تسليمها إلى الدول الخلف.
