9K35 ستريلا-10

9K35 ستريلا -10 ( بالروسية : 9К35 «Стрела-10» ؛ بالإنجليزية: arrow ) هو نظام صواريخ أرض-جو سوفيتي عالي الحركة وقصير المدى . يتم توجيهه بصريًا، ويستخدم التوجيه البصري/الأشعة تحت الحمراء. صُمم النظام في الأساس لاستهداف التهديدات منخفضة الارتفاع، مثل المروحيات. " 9K35 " هو رمزه في نظام GRAU ، واسم تعريفه لدى الناتو هو SA-13 " Gopher " .

تطوير

يُعدّ الصاروخ 9K35 خليفةً للصاروخ 9K31 Strela-1 ، ويمكنه أيضاً استخدام صواريخ Strela-1 بدلاً من الصاروخ 9M37.

بدأ تطوير نظام 9K37 ستريلا-10SV في 24 يوليو 1969. وقد اتُخذ قرار البدء بتطوير نظام جديد غير مُصمم للعمل في جميع الأحوال الجوية، على الرغم من التطوير المتزامن لنظام 2K22 "تونغوسكا" الهجين المُصمم للعمل في جميع الأحوال الجوية، وذلك كإجراء اقتصادي في المقام الأول. كما اعتُبر من المفيد امتلاك نظام قادر على الاستجابة السريعة ومقاومة التشويش اللاسلكي المكثف. ^{[ 2 ]}

بدلاً من تركيبها على هيكل BRDM-2 برمائي ذي دروع خفيفة مثل 9K31، تُركّب 9K35 على هيكل MT-LB مجنزر مُعدّل أكثر قدرة على الحركة ، مع مساحة أكبر للمعدات وإعادة تعبئة الصواريخ. وتُوفّر بعض النسخ إمكانية القيام بعمليات برمائية باستخدام عوامات مملوءة بالبولي يوريثان.

تم اختبار نظام ستريلا-10 إس في وصاروخه 9 إم 37 في ميدان دونغوزكوم للتدريب خلال الفترة من 1973 إلى 1974، إلا أن النتائج كانت مخيبة للآمال: فقد تبين أن النظام يعاني من قصور في دقة إصابة الهدف بالصاروخ، بالإضافة إلى ضعف موثوقية المركبة، فضلاً عن مشاكل أخرى. ونتيجة لذلك، تأخر دخوله الخدمة حتى 16 مايو 1976، حيث تم إدخال تحسينات على النظام بحلول ذلك الوقت. ^{[ 2 ]}

استمر تطوير النظام على مر السنين، حيث أدخلت طرازات ستريلا-10M و-10M2 و-10M3 تحسيناتٍ، من بينها تحسين الاتصالات اللاسلكية وتكامل أفضل مع بيانات الصور الجوية لنظام الدفاع الجوي السوفيتي المتكامل. ^{[ 2 ]} كما طُوّرت صواريخ محسّنة (9M37M و9M333)، وبحلول سبتمبر 2007، عُرض طراز 9K35M3-K كولشان، المُثبّت على هيكل ناقلة جند مدرعة من طراز BTR-60، لأول مرة في معرض موسكو الجوي MAKS 2007. ^{[ 1 ]}

كان من المقرر أن تتسلم القوات المسلحة الروسية 72 منظومة صواريخ مضادة للطائرات متطورة متنقلة قصيرة المدى من طراز "ستريلا-10 إم 4" تعمل ليلاً بحلول عام 2016. وفي عام 2014، تسلمت القوات المحمولة جواً الروسية الدفعة الأولى المكونة من 18 منظومة "ستريلا-10 إم 4". وكان الهدف من هذا التحديث هو تمديد عمر المنظومة من 3 إلى 5 سنوات. ^{[ 3 ]}

من المتوقع استبدال نظام ستريلا-10 إم بنظام صواريخ سوسنا المضادة للطائرات. يعتمد هذا النظام على هيكل MT-LB ويتكون من 12 صاروخًا من طراز سوسنا-آر 9M337 موجهًا شعاعيًا، بمدى يصل إلى 10 كيلومترات وارتفاع يصل إلى 5 كيلومترات. ^{[ 4 ]}

وصف

الأنظمة والمركبات المرتبطة بها

نظام 9K35 هو نظام صواريخ أرض-جو مزود بتوجيه كهروضوئي. يتميز بقدرته على استخدام الرادارات لتحديد الأهداف وقياس المدى. بعض المركبات مزودة بمدفع رشاش PKT عيار 7.62 ملم مثبت على قاعدة أمام الفتحة الأمامية لتوفير الحماية في المواجهات القريبة. كما شوهدت مركبات أخرى مزودة بقضبان دعم إضافية للنظام على سطحها الخلفي. فيما يلي قائمة بالمعدات المصاحبة:

9A34M2، 9A34M3-K: مركبة إطلاق مزودة برادار 9S86 (تسمية الناتو "SNAP SHOT") لتحديد المدى فقط، ويقع بين زوجي حاويات الصواريخ على منصة الإطلاق والرادار (TELAR) (أقصى مدى للرادار من 450 إلى 10000 متر).
9A35M2، 9A35M3-K: مركبة إطلاق مزودة بنظام كشف راداري سلبي 9S16 (يُعرف لدى الناتو باسم "Flat Box-B") يوفر تغطية بزاوية سمت 360 درجة وزاوية ارتفاع لا تقل عن 40 درجة
جهاز محاكاة التدريب 9F624 و9F624M
عمود التحكم 9S482M7
9U111: وحدة مولد كهربائي بوزن 1950 كجم مثبتة على مقطورة بقدرة 12 كيلو وات، مصممة لتزويد الطاقة لما يصل إلى أربع مركبات إطلاق من طراز 9A35M2 أو 9A35M3-K أو 9A34M2 أو 9A34M3-K على مسافة تصل إلى 30 مترًا بواسطة كابل أثناء إجراء عمليات الصيانة أو التدريب.
9V839M: فحص نظام المركبة
9V915M، 9V915M-1: مركبة صيانة فنية
MT-LBU مع رادار 9S80 (تسمية الناتو "أذن الكلب") لاكتساب الأهداف في نطاق F/G (أقصى مدى 80 كم (50 ميلاً))
رانجير-إم 9S737M ( تسمية GRAU 9S737 ): هو مركز قيادة متنقل لمجموعة مختلطة من قوات الدفاع الجوي، مثل تور ، وتونغوسكا ، وستريلا-10 ، وإيغلا . ^{[ 5 ]}

الصواريخ

تم تصميم نظام Strela-10 في الأصل لاستخدام صاروخ 9M37 كسلاحه الأساسي، ولكن تم تصميم نظام الإطلاق الخاص به ليكون متوافقًا أيضًا مع صاروخ 9M31M الخاص بنظام 9K31 Strela-1 السابق .

يبلغ طول كل صاروخ 9M37 حوالي 2200 ملم (7.2 قدم)، ويزن 40 كجم (88 رطلاً)، ويحمل رأسًا حربيًا يزن 3.5 كجم (7.7 رطلاً). تصل السرعة القصوى للصاروخ إلى ما يقارب ضعف سرعة الصوت (ماخ 2)، ويتراوح مدى الاشتباك من 800 إلى 5000 متر (0.3 إلى 3 أميال)، ويتراوح ارتفاع الاشتباك بين 10 و3500 متر (33 إلى 11500 قدم). (تحدد هذه المدىات منطقة اعتراض الهدف، وتكون مسافات الإطلاق الدنيا والقصوى أطول للأهداف المقتربة وأقصر للأهداف المبتعدة، وذلك تبعًا لسرعة الهدف وارتفاعه واتجاه طيرانه).

تُثبّت أربعة صواريخ على البرج في صناديق، جاهزة للإطلاق، ويتم حمل ثمانية صواريخ أخرى داخل المركبة كذخيرة احتياطية. تستغرق عملية إعادة التلقيم حوالي 3 دقائق.

تم استبدال 9M37 بسرعة بـ 9M37M المحسّن قليلاً (كان التحسين الرئيسي هو نظام طيار آلي أكثر كفاءة للتحكم في مسار طيران الصاروخ)، وفي وقت لاحق تم استبداله بـ 9M333 المطوّر بشكل كبير، والذي قدم ما يلي: ^{[ 2 ]}

رأس حربي أثقل بتصميم قضيب متمدد محسّن ومحتوى متفجر أكبر
تقنية جديدة للتفجير التقاربي باستخدام ليزر ثماني الأشعة لتحسين احتمالية التفجير عند الاقتراب من أهداف صغيرة جدًا، مثل صواريخ كروز أو الطائرات بدون طيار.
نظام توجيه ثلاثي القنوات لرفض أكثر فعالية للتدابير المضادة
محرك مُحسّن لتوفير أداء مماثل على الرغم من الزيادة الطفيفة في طول الصاروخ ووزنه.

جميع الصواريخ - 9M31M و9M37 و9M37M و9M333 - مزودة برؤوس توجيه بصرية تستخدم تقنية التباين الضوئي القائمة على الشبكة و/أو التوجيه بالأشعة تحت الحمراء. ويُقال إن صاروخ 9M333 يتمتع بمقاومة جيدة بشكل خاص للتدابير المضادة بفضل رأس التوجيه ثلاثي القنوات، بينما تُوصف قناة التباين الضوئي في صاروخي 9M37/9M37M بأنها طريقة احتياطية لقناة الأشعة تحت الحمراء. ^{[ 2 ]}

يمكن لجميع الطرازات الرئيسية - ستريلا-10 إس في، وستريلا-10 إم، وستريلا-10 إم 2، وستريلا-10 إم 3 - استخدام جميع أنواع الصواريخ المذكورة أعلاه. ^{[ 6 ]}

تُدرج الخصائص الرئيسية للصواريخ في الجدول أدناه، استنادًا إلى رقم المصدر ^{[ 6 ]} ما لم يُذكر خلاف ذلك. ولأغراض المقارنة، تُقدّم أيضًا بيانات لأقرب صاروخ غربي مكافئ، وهو صاروخ MIM-72 Chaparral الأكبر حجمًا والأثقل وزنًا.

بما أن قناة التباين الضوئي توفر قدرة فعالة على الاشتباك المباشر، فإن مدى إطلاق النار على هدف مقترب قد يكون أطول بكثير من المدى الأقصى المذكور أعلاه، وبالمثل، سيكون المدى الأقصى لإطلاق النار أقل بكثير من المدى الأقصى لتدمير هدف مبتعد. تعريف المدى والسقف الفعال لصاروخ MIM-72 غير معروف، وبالتالي لا يمكن مقارنة الأرقام بشكل مباشر.

نظام	9K31 ستريلا-1M	9K35 ستريلا-10	9K35M Strela-10M3-K	9K35M Strela-10M4	MIM-72A تشابارال	MIM-72G تشابارال
صاروخ	9M31M	9M37	9M37M	9M333	MIM-72A	MIM-72G
سنة التقديم	1971 ^{[ 7 ]}	1976	1981	1989	1967 ^{[ 8 ]}	1982/1990(*)
القطر [مم]	120	120	120	120	127 ^{[ 9 ]}	127 ^{[ 9 ]}
الطول [مم]	1803	2190	2190	2230	2900 ^{[ 9 ]}	2900 ^{[ 9 ]}
الوزن [كجم]	32	40	40	42	86 ^{[ 9 ]}	86 ^{[ 9 ]}
رأس حربي (متفجر) [كجم]	2.6	3	3	5	11 ^{[ 9 ]}	12.6 ^{[ 9 ]}
فيوز	التأثير والقرب	القرب + التأثير	القرب + التأثير	ليزر ثماني الأشعة بتقنية الاقتراب والتأثير	تأثير + قرب الرادار	تأثير + تقارب رادار دوبلر الاتجاهي
رأس الباحث	تباين ضوئي معدل AM (عنصر كاشف PbS غير مبرد ^{[ 7 ]} )	قناتان: 1) تباين ضوئي مُعدَّل بالسعة (مبرد ^{[ 2 ]} PbS)، 2) الأشعة تحت الحمراء غير المبردة ^{[ 2 ]} مُعدَّلة بالتردد	قناتان: 1) تباين ضوئي مُعدَّل بالسعة (مبرد ^{[ 2 ]} PbS)، 2) الأشعة تحت الحمراء غير المبردة ^{[ 2 ]} مُعدَّلة بالتردد	ثلاث قنوات: 1) التباين الضوئي، 2) الأشعة تحت الحمراء، 3) قناة IRCCM	الأشعة تحت الحمراء المبردة لصاروخ AIM-9D (قدرة محدودة ^{[ 10 ]} / لا توجد قدرة ^{[ 9 ]} على نصف الكرة الأمامي)	قناتان: 1) الأشعة تحت الحمراء المبردة من جميع الجوانب، 2) الأشعة فوق البنفسجية (نصف الكرة الأمامي / التوجيه بعيد المدى + IRCCM) ^{[ 9 ]}
الحد الأدنى لمدى تدمير الهدف [كم]	0.8	0.8	0.8	0.8	؟	؟
أقصى مدى لتدمير الهدف [كم]	4.2	5.0	5.0	5.0	6..9 (تختلف المصادر)	6..9 (تختلف المصادر)
الحد الأدنى لارتفاع الاعتراض [م]	30	25	25	10	15 ^{[ 9 ]}	15 ^{[ 9 ]}
أقصى ارتفاع للاعتراض [م]	3000	3500	3500	3500	3000 ^{[ 9 ]}	3000 ^{[ 9 ]}
السرعة [م/ث]	420 ^{[ 7 ]}	517	517	517	515 (ماخ 1.5) ^{[ 9 ]}	515 (ماخ 1.5) ^{[ 9 ]}
السرعة القصوى المستهدفة [م/ث]: الاقتراب / الابتعاد	؟	415/310	415/310	415/310	؟	؟

(*) تم منح عقد إنتاج صواريخ MIM-72G عن طريق تحديث مكونات جديدة في أواخر عام 1982، وتم تحديث جميع الصواريخ في الخدمة الأمريكية بحلول أواخر الثمانينيات. وبدأ الإنتاج الجديد لصواريخ MIM-72G في عام 1990.

الاستخدام القتالي

الحرب الأهلية الأنغولية

في 20 فبراير 1988، قُتل الرائد إدوارد ريتشارد إيفري، البالغ من العمر 31 عامًا، من السرب الأول التابع لسلاح الجو الجنوب أفريقي ، في مهمة قتالية عندما أسقط صاروخ أرض-جو كوبي من طراز ستريلا-10 طائرته من طراز ميراج إف1إيه زد (الرقم التسلسلي 245) في كواتير (بالقرب من مينونغ ) أثناء قيامه بمهمة هجومية فوق جنوب أنغولا . ^{[ 11 ]}

حرب الخليج الفارسي

كان لدى العراق العديد من أنظمة ستريلا-10 العاملة في بداية العملية الدولية عام 1991 لتحرير الكويت من الاحتلال العراقي، وكان معظمها إن لم يكن كلها منظماً كجزء من أنظمة الدفاع الجوي في ساحة المعركة التابعة لفرق الحرس الجمهوري.

خلال العملية، يُعتقد أن 27 طائرة تابعة للتحالف قد أصيبت بصواريخ أرض-جو عراقية موجهة بالأشعة تحت الحمراء، مما أسفر عن خسارة 14 طائرة. أُسقطت بعض الطائرات في موقعها، بينما عادت طائرات أخرى، مثل OA-10A 77-0197، إلى قاعدتها لتُفقد لاحقًا في هبوط اضطراري. ^{[ 12 ]} هبطت طائرات أخرى بسلام، لكنها اعتُبرت خسائر كلية.

يُعتقد أن خسارتين على الأقل نجمتا عن صواريخ ستريلا-10: ففي 15 فبراير 1991، أصيبت طائرة من طراز A-10A (78-0722) تابعة للسرب 353 المقاتل التكتيكي/الجناح 354 المقاتل التكتيكي بصاروخ أرض-جو يُعتقد أنه من طراز ستريلا-10، على بُعد حوالي 100 كيلومتر شمال غرب مدينة الكويت ، أثناء مهاجمتها أهدافًا تابعة للحرس الجمهوري. قفز الطيار، الملازم روبرت سويت، بالمظلة وأُسر. وأثناء محاولته حماية سويت على الأرض، أصيب زميله ستيفن فيليس، الذي كان يقود طائرة أخرى من طراز A-10A (79-0130)، بما يُعتقد أنه صاروخ ستريلا-10. وقُتل فيليس في الحادث. ^{[ 12 ]}

حرب كوسوفو

خلال حملة القصف التي شنها حلف شمال الأطلسي ضد جمهورية يوغوسلافيا الاتحادية ، أصاب صاروخ ستريلا-10 طائرة من طراز A-10 تابعة لسلاح الجو الأمريكي في 11 مايو 1999. ^{[ 13 ]}

الحرب الأهلية السورية

في 14 أبريل/نيسان 2018، أطلقت القوات الأمريكية والبريطانية والفرنسية وابلاً من 105 صواريخ جو-أرض وصواريخ كروز استهدفت ثمانية مواقع في سوريا. ووفقًا لمصدر روسي، أُطلقت خمسة صواريخ ستريلا-10 ردًا على ذلك، مما أدى إلى تدمير ثلاثة صواريخ قادمة. ^{[ 14 ]} ومع ذلك، صرحت وزارة الدفاع الأمريكية في مؤتمر صحفي يومي بأنه لم يتم إسقاط أي صواريخ تابعة للحلفاء. ^{[ 15 ]}

حرب ناغورنو كاراباخ 2020

استخدم سلاح الجو الأرميني منظومات صواريخ ستريلا-10 خلال نزاع ناغورنو كاراباخ عام 2020. وفي الأيام الأولى للحرب، أظهرت عدة مقاطع فيديو نشرها الجيش الأذربيجاني تدمير عدد من المركبات الأرمينية من طراز 9K33 أوسا وستريلا-10 بواسطة طائرات بيرقدار TB2 المسيّرة المسلحة. ^{[ 16 ]}^{[ 17 ]}

الحرب الروسية الأوكرانية

سُجِّلَتْ عملية دهس صاروخ ستريلا-10 تابع للقوات المسلحة الأوكرانية لسيارة مدنية في الأسابيع الأولى من الحرب، ولم يُصب سائق السيارة بأذى. ^{[ 18 ]} وفي 30 أبريل/نيسان 2022، دُمِّرَ صاروخ ستريلا-10M روسي كان يحرس جزيرة الأفعى بواسطة صاروخ بيرقدار TB2. ^{[ 19 ]} وفي 17 يونيو/حزيران 2022، أفادت التقارير بتدمير منظومة ستريلا-10M أوكرانية بواسطة القوات الجوية الروسية بالقرب من ليسيتشانسك. ^{[ 20 ]} وفي سبتمبر/أيلول 2023، ادعى مصدر روسي أن روسيا تستخدم صاروخ 9M333 في أوكرانيا. ^{[ 21 ]}

تمرد مجموعة فاغنر

أظهر مقطع فيديو منشور صاروخ ستريلا-10 يستهدف ويكاد يصيب مروحية من طراز كا-52 تابعة للجيش الروسي بالقرب من فورونيج ؛ ^{[ 22 ]} وقد تم تضليل الصاروخ بواسطة مشاعل حرارية. ^{[ 23 ]}

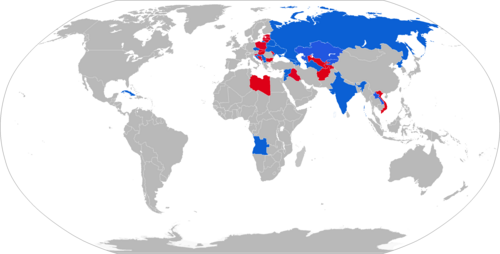

المشغلون

المشغلون الحاليون

أنغولا ^{[ 24 ]}
أرمينيا : عدد غير معروف في الخدمة عام 2023. ^{[ 25 ]}^{: 172}
أذربيجان : عدد غير معروف في الخدمة عام 2023. ^{[ 25 ]}^{: 173}
بيلاروسيا : عدد غير معروف في الخدمة عام 2023. ^{[ 25 ]}^{: 175}
كوبا : 200 في الخدمة عام 2023. ^{[ 25 ]}^{: 394}
كرواتيا : 3 طائرات من طراز 9K35 Strela-10M3 و 6 طائرات من طراز 9K35 Strela-10CRO في الخدمة في عام 2024. ^{[ 26 ]}
جمهورية التشيك : 9 في الخدمة في عام 2024. ^{[ 26 ]}
جورجيا : عدد غير معروف في الخدمة عام 2023. ^{[ 25 ]}^{: 177}
الهند : عدد غير معروف في الخدمة عام 2023. ^{[ 25 ]}^{: 249}
الأردن : 92 في الخدمة عام 2023 ^{[ 25 ]}^{: 334}
كازاخستان : عدد غير معروف في الخدمة عام 2023. ^{[ 25 ]}^{: 180}
قيرغيزستان : عدد غير معروف في الخدمة عام 2023. ^{[ 25 ]}^{: 181}
لاوس : دخلت الخدمة اعتبارًا من يناير 2019. ^{[ 27 ]}
منغوليا
كوريا الشمالية : تم تصنيعها محليًا تحت مسمى قاذفة صواريخ ذاتية الدفع من طراز 10 لعام 1976. ^{[ 28 ]}^{[ 29 ]}
مقدونيا الشمالية : 8 منصات إطلاق. ^{[ 25 ]}^{: 113}
روسيا : 350. كان صاروخ 9M333 قيد الإنتاج حتى عام 2026. ^{[ 30 ]}^{[ 31 ]}^{[ 32 ]}^{[ 33 ]}^{[ 34 ]}^{[ 35 ]}^{[ 36 ]} تم تسليم 100 صاروخ من طراز ستريلا-10MN خلال الفترة 2012-2020. ^{[ 37 ]}^{[ 38 ]}^{[ 39 ]}
صربيا : 18 ^{[ 40 ]}
سوريا : عدد غير معروف في الخدمة عام 2023. ^{[ 25 ]}^{: 355}
تركمانستان : 13 في الخدمة اعتبارًا من عام 2023 ^{[ 25 ]}^{: 200}
أوكرانيا : عدد غير معروف في الخدمة عام 2023. ^{[ 25 ]}^{: 202}
فيتنام : 20

المشغلون السابقون

أفغانستان : أكثر من 16 منصة إطلاق قبل الحرب الأهلية الأفغانية 1992-1996 . ^{[ 41 ]}
بلغاريا : تم سحبها من الخدمة. ^{[ 41 ]}
تشيكوسلوفاكيا : تم نقلها إلى الدول الخلف. ^{[ 41 ]}
ألمانيا الشرقية : تم سحبها بعد إعادة التوحيد.
المجر : تم سحبها من الخدمة. ^{[ 41 ]}
العراق : تم تدمير بعضها في القتال، وتم شطب جميع الوحدات المتبقية بعد حرب العراق في عام 2003. ^{[ 41 ]}
ليبيا : أكثر من 60 منصة إطلاق في عام 1992، ^{[ 41 ]} وعدد غير معروف منها كان يعمل قبل الحرب الأهلية الليبية عام 2011. ^{[ 42 ]}
بولندا : 4، ربما تم سحبها في الفترة 2001-2002. ^{[ 41 ]}
سلوفاكيا : تم سحبها من الخدمة.
الاتحاد السوفيتي : تم نقله إلى الدول التي خلفته. ^{[ 41 ]}
يوغوسلافيا : انتقلت إلى الدول الخلف. ^{[ 41 ]}^{[ 43 ]}
