البوصلة الجيروسكوبية

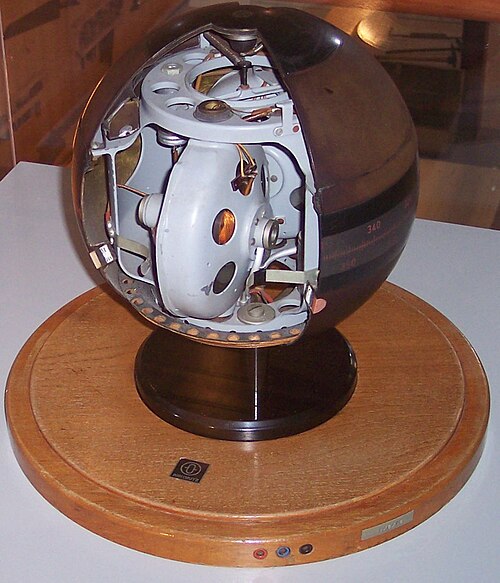

رسم توضيحي لبوصلة جيروسكوبية من نوع أنشوتز
مكرر البوصلة الجيروسكوبية

البوصلة الجيروسكوبية هي نوع من البوصلات غير المغناطيسية ، تعتمد على قرص يدور بسرعة عالية ودوران الأرض ( أو أي جرم سماوي آخر في الكون) لتحديد الاتجاه الجغرافي تلقائيًا. تستخدم البوصلة الجيروسكوبية إحدى الطرق السبع الأساسية لتحديد اتجاه المركبة. [1] يُعد الجيروسكوب مكونًا أساسيًا في البوصلة الجيروسكوبية ، لكنهما جهازان مختلفان؛ فالبوصلة الجيروسكوبية مصممة للاستفادة من تأثير التبادر الجيروسكوبي ، وهو جانب مميز من التأثير الجيروسكوبي العام . [ 2 ] [ 3 ] تُستخدم البوصلات الجيروسكوبية، مثل البوصلة الجيروسكوبية الليفية البصرية، على نطاق واسع لتحديد اتجاه الملاحة على السفن . [ 4 ] [ 5 ] وذلك لأنها تتمتع بميزتين هامتين مقارنةً بالبوصلات المغناطيسية : [ 3 ]

علاوة على ذلك، يمكن أن تساعد بوصلات الجيروسكوب الليفية البصرية من الجيل الجديد في حماية السفن من مواقع نظام تحديد المواقع العالمي (GPS) الخاطئة المحتملة الناتجة عن التشويش والتزييف على نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS)، حيث يمكن لبوصلات الجيروسكوب الليفية البصرية حساب موقعها الخاص بالرجوع إلى بيانات تم التحقق منها مسبقًا. [ 6 ]

تستخدم الطائرات عادةً أدوات جيروسكوبية (ولكن ليس بوصلة جيروسكوبية) للملاحة ومراقبة الوضع؛ لمزيد من التفاصيل، انظر أدوات الطيران (وتحديداً مؤشر الاتجاه ) والطيار الآلي الجيروسكوبي .

تاريخ

تم تسجيل أول شكل عملي للبوصلة الجيروسكوبية ، [ 7 ] في عام 1885 باسم مارينوس جيراردوس فان دن بوس. [ 7 ] وفي عام 1906، اخترع هيرمان أنشوتز-كامبف بوصلة جيروسكوبية قابلة للاستخدام في ألمانيا ، وبعد اختبارات ناجحة في عام 1908، أصبحت شائعة الاستخدام في البحرية الإمبراطورية الألمانية. [ 2 ] [ 7 ] [ 8 ] أسس أنشوتز-كامبف شركة أنشوتز وشركاه في كيل لإنتاج البوصلات الجيروسكوبية بكميات كبيرة؛ وتُعرف الشركة اليوم باسم رايثيون أنشوتز المحدودة. [ 9 ] كانت البوصلة الجيروسكوبية اختراعًا مهمًا للملاحة البحرية لأنها سمحت بتحديد موقع السفينة بدقة في جميع الأوقات بغض النظر عن حركتها أو الأحوال الجوية أو كمية الفولاذ المستخدمة في بنائها. [ 10 ]

في الولايات المتحدة، ابتكر إلمر أمبروز سبيري نظام بوصلة جيروسكوبية عمليًا (1908: براءة اختراع أمريكية رقم 1,242,065 )، وأسس شركة سبيري للجيروسكوب . اعتمدت البحرية الأمريكية هذا النظام (1911 [ 3 ] )، ولعب دورًا محوريًا في الحرب العالمية الأولى. كما بدأت البحرية باستخدام نظام "ميتال مايك" من سبيري: أول نظام توجيه آلي يعمل بالجيروسكوب. في العقود اللاحقة، اعتُمدت هذه الأجهزة وغيرها من أجهزة سبيري في السفن البخارية مثل آر إم إس كوين ماري  ، والطائرات، والسفن الحربية في الحرب العالمية الثانية . بعد وفاته عام 1930، أطلقت البحرية اسمه على السفينة يو إس إس سبيري  .

في غضون ذلك، في عام 1913، طوّرت شركة سي. بلاث (وهي شركة تصنيع معدات ملاحية مقرها هامبورغ، ألمانيا، بما في ذلك السدسيات والبوصلات المغناطيسية) أول بوصلة جيروسكوبية تُركّب على سفينة تجارية. باعت سي. بلاث العديد من البوصلات الجيروسكوبية لمدرسة ويمز للملاحة في أنابوليس، ماريلاند، وسرعان ما شكّل مؤسسو كلتا المنظمتين تحالفًا وأصبحوا شركة ويمز وبلاث. [ 11 ]

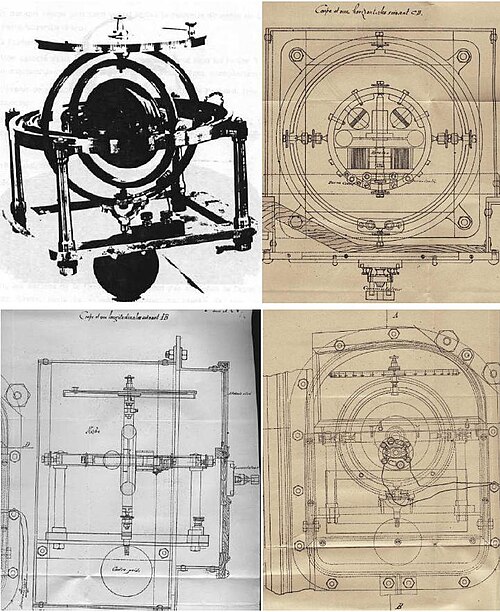

الجيروسكوب دومولين-كريبس لعام 1889

قبل نجاح البوصلة الجيروسكوبية، بُذلت عدة محاولات في أوروبا لاستخدام الجيروسكوب بدلاً منها. في عام ١٨٨٠، حاول ويليام طومسون (اللورد كلفن) اقتراح جهاز جيروسكوبي للبحرية البريطانية. وفي عام ١٨٨٩، قام آرثر كريبس بتعديل محرك كهربائي ليتناسب مع الجيروسكوب البحري دومولين-فرومنت، لصالح البحرية الفرنسية . وقد مكّن هذا الغواصة جيمونوت من الحفاظ على خط مستقيم تحت الماء لعدة ساعات، مما سمح لها بفرض حصار بحري في عام ١٨٩٠.

في عام 1923، نشر ماكس شولر بحثه الذي تضمن ملاحظته بأنه إذا امتلكت البوصلة الجيروسكوبية ضبط شولر بحيث يكون لها فترة تذبذب تبلغ 84.4 دقيقة (وهي الفترة المدارية لقمر صناعي افتراضي يدور حول الأرض عند مستوى سطح البحر)، فإنه يمكن جعلها غير حساسة للحركة الجانبية والحفاظ على استقرار الاتجاه . [ 12 ]

عملية

الجيروسكوب ، الذي لا ينبغي الخلط بينه وبين البوصلة الجيروسكوبية، عبارة عن عجلة دوارة مثبتة على مجموعة من المحاور بحيث يكون محورها حرًا في توجيه نفسه في أي اتجاه. [ 3 ] عندما تُدار العجلة بسرعة معينة مع توجيه محورها في اتجاه محدد، وبسبب قانون حفظ الزخم الزاوي ، فإنها عادةً ما تحافظ على اتجاهها الأصلي نحو نقطة ثابتة في الفضاء الخارجي (وليس نحو نقطة ثابتة على الأرض). ولأن الأرض تدور، يبدو للمراقب الثابت على الأرض أن محور الجيروسكوب يُكمل دورة كاملة كل 24 ساعة. [ ملاحظة 1 ] يُستخدم هذا الجيروسكوب الدوار في الملاحة في بعض الحالات، على سبيل المثال في الطائرات، حيث يُعرف باسم مؤشر الاتجاه أو الجيروسكوب الاتجاهي، ولكنه لا يُستخدم عادةً في الملاحة البحرية طويلة المدى. المكون الإضافي الحاسم اللازم لتحويل الجيروسكوب إلى بوصلة جيروسكوبية، بحيث يتم تحديد موقعه تلقائيًا باتجاه الشمال الحقيقي، [ 2 ] [ 3 ] هو آلية ما تؤدي إلى تطبيق عزم الدوران كلما لم يكن محور البوصلة يشير إلى الشمال.

تعتمد إحدى الطرق على الاحتكاك لتطبيق عزم الدوران المطلوب: [ 10 ] لا يتمتع الجيروسكوب في البوصلة الجيروسكوبية بحرية كاملة لإعادة توجيه نفسه؛ فإذا غُمر جهاز متصل بالمحور، على سبيل المثال، في سائل لزج، فإن هذا السائل سيقاوم إعادة توجيه المحور. وتؤدي قوة الاحتكاك الناتجة عن السائل إلى عزم دوران يؤثر على المحور، مما يجعله يدور في اتجاه عمودي على عزم الدوران (أي يترنح ) على طول خط الطول . وبمجرد أن يشير المحور نحو القطب السماوي، سيبدو ثابتًا ولن يتعرض لأي قوى احتكاك أخرى. وذلك لأن الشمال الحقيقي (أو الجنوب الحقيقي) هو الاتجاه الوحيد الذي يمكن أن يبقى فيه الجيروسكوب على سطح الأرض دون الحاجة إلى تغيير اتجاهه. ويُعتبر هذا التوجيه للمحور نقطة طاقة كامنة دنيا .

ثمة طريقة أخرى أكثر عملية، وهي استخدام أوزان لإجبار محور البوصلة على البقاء أفقيًا (عموديًا على اتجاه مركز الأرض)، مع السماح له بالدوران بحرية ضمن المستوى الأفقي. [ 2 ] [ 3 ] في هذه الحالة، ستُطبّق الجاذبية عزمًا يُجبر محور البوصلة على التوجه نحو الشمال الحقيقي. ولأن الأوزان تُقيّد محور البوصلة أفقيًا بالنسبة لسطح الأرض، فلن يتطابق المحور مع محور الأرض (باستثناء خط الاستواء)، وسيُعيد ضبط نفسه مع دوران الأرض. ولكن بالنسبة لسطح الأرض، ستبدو البوصلة ثابتة ومُشيرة على طول سطح الأرض نحو القطب الشمالي الحقيقي.

بما أن وظيفة البوصلة الجيروسكوبية في تحديد الشمال تعتمد على دوران الأرض حول محورها، مما يُسبب ترنحًا جيروسكوبيًا ناتجًا عن عزم الدوران ، فإنها لن تُوجّه نفسها بشكل صحيح نحو الشمال الحقيقي إذا تم تحريكها بسرعة كبيرة من الشرق إلى الغرب، مما يُلغي دوران الأرض. مع ذلك، تستخدم الطائرات عادةً مؤشرات الاتجاه أو الجيروسكوبات الاتجاهية ، وهي ليست بوصلات جيروسكوبية ولا تُوجّه نفسها نحو الشمال عن طريق الترنح، بل يتم توجيهها دوريًا يدويًا نحو الشمال المغناطيسي. [ 13 ] [ 14 ]

أخطاء

تتعرض البوصلة الجيروسكوبية لبعض الأخطاء، منها خطأ التوجيه، حيث تتسبب التغيرات السريعة في المسار والسرعة وخط العرض في انحراف قبل أن تتمكن البوصلة من تصحيح مسارها. [ 15 ] في معظم السفن الحديثة، تُزود البوصلة الجيروسكوبية ببيانات نظام تحديد المواقع العالمي (GPS) أو غيره من أجهزة الملاحة، مما يسمح لجهاز حاسوب صغير بإجراء التصحيح. وبدلاً من ذلك، فإن التصميم القائم على بنية التثبيت (بما في ذلك ثلاثية من الجيروسكوبات الليفية البصرية ، أو الجيروسكوبات الليزرية الحلقية ، أو الجيروسكوبات الرنانة نصف الكروية ، وثلاثية من مقاييس التسارع) من شأنه أن يزيل هذه الأخطاء، لأنها لا تعتمد على أجزاء ميكانيكية لتحديد معدل الدوران. [ 16 ]

النموذج الرياضي

نعتبر البوصلة الجيروسكوبية بمثابة جيروسكوب حر الدوران حول أحد محاور تناظره، كما أن الجيروسكوب الدوار بأكمله حر الدوران في المستوى الأفقي حول المحور الرأسي المحلي. وبالتالي، توجد دورتان محليتان مستقلتان. إضافةً إلى هاتين الدورتين، نأخذ في الاعتبار دوران الأرض حول محورها الشمالي الجنوبي، ونُنمذج الكوكب على أنه كرة مثالية. نهمل الاحتكاك ودوران الأرض حول الشمس.

في هذه الحالة، يمكن تقريب مراقب غير دوار يقع في مركز الأرض على أنه إطار مرجعي قصوري. نحدد إحداثيات ديكارتية.(X1،Y1،Z1){\displaystyle (X_{1},Y_{1},Z_{1})}بالنسبة لمثل هذا المراقب (الذي نسميه 1-O)، ويقع مركز ثقل الجيروسكوب على مسافةR{\displaystyle R}من مركز الأرض.

الدوران الأول المعتمد على الزمن

لنفترض وجود مراقب آخر (غير قصوري) (المراقب الثاني) يقع في مركز الأرض ولكنه يدور حول المحور الشمالي الجنوبي.Ω.أوميغا .نحدد الإحداثيات المرتبطة بهذا المراقب على النحو التالي: (X2Y2Z2)=(كوسΩتالخطيئةΩت0-الخطيئةΩتكوسΩت0001)(X1Y1Z1){\displaystyle {\begin{pmatrix}X_{2}\\Y_{2}\\Z_{2}\end{pmatrix}}={\begin{pmatrix}\cos \Omega t&\sin \Omega t&0\\-\sin \Omega t&\cos \Omega t&0\\0&0&1\end{pmatrix}}{\begin{pmatrix}X_{1}\\Y_{1}\\Z_{1}\end{pmatrix}}} بحيث تكون الوحدةX^1{\displaystyle {\hat {X}}_{1}}فيرسور(X1=1،Y1=0،Z1=0)تي{\displaystyle (X_{1}=1,Y_{1}=0,Z_{1}=0)^{T}}يتم رسم الخريطة إلى النقطة(X2=كوسΩت،Y2=-الخطيئةΩت،Z2=0)تي{\displaystyle (X_{2}=\cos \Omega t,Y_{2}=-\sin \Omega t,Z_{2}=0)^{T}}بالنسبة للنقطة 2-O، لا تتحرك الأرض ولا مركز ثقل الجيروسكوب. يتم دوران النقطة 2-O بالنسبة للنقطة 1-O بسرعة زاوية.Ω=(0،0،Ω)تي{\displaystyle {\vec {\Omega }}=(0,0,\Omega )^{T}}نفترض أنX2{\displaystyle X_{2}}يشير المحور إلى النقاط ذات خط الطول الصفري (خط الزوال الرئيسي، أو خط غرينتش).

الدوران الثابت الثاني والثالث

ندور الآن حولZ2{\textstyle Z_{2}}المحور، بحيثX3{\textstyle X_{3}}يمثل المحور - خط طول مركز الثقل. في هذه الحالة لدينا (X3Y3Z3)=(كوسΦالخطيئةΦ0-الخطيئةΦكوسΦ0001)(X2Y2Z2).{\displaystyle {\begin{pmatrix}X_{3}\\Y_{3}\\Z_{3}\end{pmatrix}}={\begin{pmatrix}\cos \Phi &\sin \Phi &0\\-\sin \Phi &\cos \Phi &0\\0&0&1\end{pmatrix}}{\begin{pmatrix}X_{2}\\Y_{2}\\Z_{2}\end{pmatrix}}.}

مع الدوران التالي (حول المحور)Y3{\textstyle Y_{3}}من زاويةدلتا{\textstyle \delta }(خط العرض المشترك) نجلبZ3{\textstyle Z_{3}}المحور على طول سمت الرأس المحلي (Z4{\textstyle Z_{4}}المحور (-) لمركز الثقل. ويمكن تحقيق ذلك باستخدام المصفوفة المتعامدة التالية (ذات المحدد الواحدي). (X4Y4Z4)=(كوسدلتا0-الخطيئةدلتا010الخطيئةدلتا0كوسدلتا)(X3Y3Z3)،{\displaystyle {\begin{pmatrix}X_{4}\\Y_{4}\\Z_{4}\end{pmatrix}}={\begin{pmatrix}\cos \delta &0&-\sin \delta \\0&1&0\\\sin \delta &0&\cos \delta \end{pmatrix}}{\begin{pmatrix}X_{3}\\Y_{3}\\Z_{3}\end{pmatrix}},}

بحيث يكونZ^3{\textstyle {\hat {Z}}_{3}}فيرسور(X3=0،Y3=0،Z3=1)تي{\textstyle (X_{3}=0,Y_{3}=0,Z_{3}=1)^{T}}يتم رسم الخريطة إلى النقطة(X4=-الخطيئةدلتا،Y4=0،Z4=كوسدلتا)تي.{\textstyle (X_{4}=-\sin \delta ,Y_{4}=0,Z_{4}=\cos \delta )^{T}.}

الترجمة المستمرة

نختار الآن نظام إحداثيات آخر يقع أصله عند مركز ثقل الجيروسكوب. ويمكن القيام بذلك عن طريق الإزاحة التالية على طول محور السمت. (X5Y5Z5)=(X4Y4Z4)-(00R)،{\displaystyle {\begin{pmatrix}X_{5}\\Y_{5}\\Z_{5}\end{pmatrix}}={\begin{pmatrix}X_{4}\\Y_{4}\\Z_{4}\end{pmatrix}}-{\begin{pmatrix}0\\0\\R\end{pmatrix}},}

بحيث يكون أصل النظام الجديد،(X5=0،Y5=0،Z5=0)تي{\displaystyle (X_{5}=0,Y_{5}=0,Z_{5}=0)^{T}}يقع عند النقطة(X4=0،Y4=0،Z4=R)تي،{\displaystyle (X_{4}=0,Y_{4}=0,Z_{4}=R)^{T},}وR{\displaystyle R}نصف قطر الأرض. الآنX5{\displaystyle X_{5}}يشير المحور السالب إلى اتجاه الجنوب.

الدوران الرابع المعتمد على الزمن

والآن ندور حول نقطة السمتZ5{\displaystyle Z_{5}}محور الدوران بحيث يتم ربط نظام الإحداثيات الجديد ببنية الجيروسكوب، بحيث بالنسبة لمراقب ساكن في نظام الإحداثيات هذا، فإن البوصلة الجيروسكوبية تدور فقط حول محور تناظرها. في هذه الحالة نجد (X6Y6Z6)=(كوسαالخطيئةα0-الخطيئةαكوسα0001)(X5Y5Z5).{\displaystyle {\begin{pmatrix}X_{6}\\Y_{6}\\Z_{6}\end{pmatrix}}={\begin{pmatrix}\cos \alpha &\sin \alpha &0\\-\sin \alpha &\cos \alpha &0\\0&0&1\end{pmatrix}}{\begin{pmatrix}X_{5}\\Y_{5}\\Z_{5}\end{pmatrix}}.}

أصبح محور تناظر البوصلة الجيروسكوبية الآن على طولX6{\displaystyle X_{6}}-محور.

آخر دوران يعتمد على الوقت

الدوران الأخير هو دوران حول محور تناظر الجيروسكوب كما في (X7Y7Z7)=(1000كوسψالخطيئةψ0-الخطيئةψكوسψ)(X6Y6Z6).{\displaystyle {\begin{pmatrix}X_{7}\\Y_{7}\\Z_{7}\end{pmatrix}}={\begin{pmatrix}1&0&0\\0&\cos \psi &\sin \psi \\0&-\sin \psi &\cos \psi \end{pmatrix}}{\begin{pmatrix}X_{6}\\Y_{6}\\Z_{6}\end{pmatrix}}.}

ديناميكيات النظام

بما أن ارتفاع مركز ثقل الجيروسكوب لا يتغير (ويقع أصل نظام الإحداثيات عند هذه النقطة نفسها)، فإن طاقة الوضع التثاقلية الخاصة به ثابتة. وبالتالي فإن لاغرانجيان الخاص بهل{\displaystyle {\mathcal {L}}}يتوافق ذلك مع طاقته الحركيةك{\displaystyle K}فقط. لدينا ل=ك=12ωتيأناω+12مvجم2،{\displaystyle {\mathcal {L}}=K={\frac {1}{2}}{\vec {\omega }}^{T}I{\vec {\omega }}+{\frac {1}{2}}M{\vec {v}}_{\rm {CM}}^{2},} أينم{\displaystyle M}كتلة الجيروسكوب، و vجم2=Ω2R2الخطيئة2دلتا=جoنsتأنت{\displaystyle {\vec {v}}_{\rm {CM}}^{2}=\Omega ^{2}R^{2}\sin ^{2}\delta ={\rm {constant}}} يمثل مربع السرعة القصورية لنقطة الأصل في نظام الإحداثيات النهائي (أي مركز الكتلة ). لا يؤثر هذا الحد الثابت على ديناميكيات الجيروسكوب، ويمكن إهماله. من جهة أخرى، يُعطى موتر القصور الذاتي بالعلاقة التالية: أنا=(أنا1000أنا2000أنا2){\displaystyle I={\begin{pmatrix}I_{1}&0&0\\0&I_{2}&0\\0&0&I_{2}\end{pmatrix}}} و ω=(1000كوسψالخطيئةψ0-الخطيئةψكوسψ)(ψ˙00)+(1000كوسψالخطيئةψ0-الخطيئةψكوسψ)(كوسαالخطيئةα0-الخطيئةαكوسα0001)(00α˙)+(1000كوسψالخطيئةψ0-الخطيئةψكوسψ)(كوسαالخطيئةα0-الخطيئةαكوسα0001)(كوسدلتا0-الخطيئةدلتا010الخطيئةدلتا0كوسدلتا)(كوسΦالخطيئةΦ0-الخطيئةΦكوسΦ0001)(كوسΩتالخطيئةΩت0-الخطيئةΩتكوسΩت0001)(00Ω)=(ψ˙00)+(0α˙الخطيئةψα˙كوسψ)+(-ΩالخطيئةدلتاكوسαΩ(الخطيئةدلتاالخطيئةαكوسψ+كوسدلتاالخطيئةψ)Ω(-الخطيئةدلتاالخطيئةαالخطيئةψ+كوسدلتاكوسψ)){\displaystyle {\begin{aligned}{\vec {\omega }}&={\begin{pmatrix}1&0&0\\0&\cos \psi &\sin \psi \\0&-\sin \psi &\cos \psi \end{pmatrix}}{\begin{pmatrix}{\dot {\psi }}\\0\\0\end{pmatrix}}+{\begin{pmatrix}1&0&0\\0&\cos \psi &\sin \psi \\0&-\sin \psi &\cos \psi \end{pmatrix}}{\begin{pmatrix}\cos \alpha &\sin \alpha &0\\-\sin \alpha &\cos \alpha &0\\0&0&1\end{pmatrix}}{\begin{pmatrix}0\\0\\{\dot {\alpha }}\end{pmatrix}}\\&\qquad +{\begin{pmatrix}1&0&0\\0&\cos \psi &\sin \psi \\0&-\sin \psi &\cos \psi \end{pmatrix}}{\begin{pmatrix}\cos \alpha &\sin \alpha &0\\-\sin \alpha &\cos \alpha &0\\0&0&1\end{pmatrix}}{\begin{pmatrix}\cos \delta &0&-\sin \delta \\0&1&0\\\sin \delta &0&\cos \delta \end{pmatrix}}{\begin{pmatrix}\cos \Phi &\sin \Phi &0\\-\sin \Phi &\cos \Phi &0\\0&0&1\end{pmatrix}}{\begin{pmatrix}\cos \Omega t&\sin \Omega t&0\\-\sin \Omega t&\cos \Omega t&0\\0&0&1\end{pmatrix}}{\begin{pmatrix}0\\0\\\Omega \end{pmatrix}}\\&={\begin{pmatrix}{\dot {\psi }}\\0\\0\\\end{pmatrix}}+{\begin{pmatrix}0\\{\dot {\alpha }}\sin \psi \\{\dot {\alpha }}\cos \psi \end{pmatrix}}+{\begin{pmatrix}-\Omega \sin \delta \cos \alpha \\\Omega (\sin \delta \sin \alpha \cos \psi +\cos \delta \sin \psi )\\\Omega (-\sin \delta \sin \alpha \sin \psi +\cos \delta \cos \psi )\end{pmatrix}}\end{aligned}}}

لذلك نجد ل=12[أنا1ω12+أنا2(ω22+ω32)]=12أنا1(ψ˙-Ωالخطيئةدلتاكوسα)2+12أنا2{[α˙الخطيئةψ+Ω(الخطيئةدلتاالخطيئةαكوسψ+كوسدلتاالخطيئةψ)]2+[α˙كوسψ+Ω(-الخطيئةدلتاالخطيئةαالخطيئةψ+كوسدلتاكوسψ)]2}=12أنا1(ψ˙-Ωالخطيئةدلتاكوسα)2+12أنا2{α˙2+Ω2(كوس2دلتا+الخطيئة2αالخطيئة2دلتا)+2α˙Ωكوسدلتا}{\displaystyle {\begin{aligned}{\mathcal {L}}&={\frac {1}{2}}\left[I_{1}\omega _{1}^{2}+I_{2}\left(\omega _{2}^{2}+\omega _{3}^{2}\right)\right]\\&={\frac {1}{2}}I_{1}\left({\dot {\psi }}-\Omega \sin \delta \cos \alpha \right)^{2}+{\frac {1}{2}}I_{2}\left\{\left[{\dot {\alpha }}\sin \psi +\Omega (\sin \delta \sin \alpha \cos \psi +\cos \delta \sin \psi )\right]^{2}+\left[{\dot {\alpha }}\cos \psi +\Omega (-\sin \delta \sin \alpha \sin \psi +\cos \delta \cos \psi )\right]^{2}\right\}\\&={\frac {1}{2}}I_{1}\left({\dot {\psi }}-\Omega \sin \delta \cos \alpha \right)^{2}+{\frac {1}{2}}I_{2}\left\{{\dot {\alpha }}^{2}+\Omega ^{2}\left(\cos ^{2}\delta +\sin ^{2}\alpha \sin ^{2}\delta \right)+2{\dot {\alpha }}\Omega \cos \delta \right\}\end{aligned}}}

يمكن إعادة كتابة لاغرانجيان على النحو التالي ل=ل1+12أنا2Ω2كوس2دلتا+ددت(أنا2αΩكوسدلتا)،{\displaystyle {\mathcal {L}}={\mathcal {L}}_{1}+{\frac {1}{2}}I_{2}\Omega ^{2}\cos ^{2}\delta +{\frac {d}{dt}}(I_{2}\alpha \Omega \cos \delta ),} أين ل1=12أنا1(ψ˙-Ωالخطيئةدلتاكوسα)2+12أنا2(α˙2+Ω2الخطيئة2αالخطيئة2دلتا){\displaystyle {\mathcal {L}}_{1}={\frac {1}{2}}I_{1}\left({\dot {\psi }}-\Omega \sin \delta \cos \alpha \right)^{2}+{\frac {1}{2}}I_{2}\left({\dot {\alpha }}^{2}+\Omega ^{2}\sin ^{2}\alpha \sin ^{2}\delta \right)} يمثل هذا الجزء من لاغرانجيان المسؤول عن ديناميكيات النظام. ثم، بما أنل1/ψ=0{\displaystyle \partial {\mathcal {L}}_{1}/\partial \psi =0}، نجد لxل1ψ˙=أنا1(ψ˙-Ωالخطيئةدلتاكوسα)=جoنsتأنت.{\displaystyle L_{x}\equiv {\frac {\partial {\mathcal {L}}_{1}}{\partial {\dot {\psi }}}}=I_{1}\left({\dot {\psi }}-\Omega \sin \delta \cos \alpha \right)=\mathrm {constant} .}

بما أن الزخم الزاويل{\displaystyle {\vec {L}}}يُعطى عزم الدوران للبوصلة الجيروسكوبية بواسطةل=أناω،{\displaystyle {\vec {L}}=I{\vec {\omega }},}نرى أن الثابتلx{\displaystyle L_{x}}يمثل هذا المركب الزخم الزاوي حول محور التناظر. علاوة على ذلك، نجد معادلة الحركة للمتغيرα{\displaystyle \alpha }مثل ددت(ل1α˙)=ل1α،{\displaystyle {\frac {d}{dt}}\left({\frac {\partial {\mathcal {L}}_{1}}{\partial {\dot {\alpha }}}}\right)={\frac {\partial {\mathcal {L}}_{1}}{\partial \alpha }},} أو أنا2α¨=أنا1Ω(ψ˙-Ωالخطيئةدلتاكوسα)الخطيئةدلتاالخطيئةα+12أنا2Ω2الخطيئة2دلتاالخطيئة2α=لxΩالخطيئةدلتاالخطيئةα+12أنا2Ω2الخطيئة2دلتاالخطيئة2α{\displaystyle {\begin{aligned}I_{2}{\ddot {\alpha }}&=I_{1}\Omega \left({\dot {\psi }}-\Omega \sin \delta \cos \alpha \right)\sin \delta \sin \alpha +{\frac {1}{2}}I_{2}\Omega ^{2}\sin ^{2}\delta \sin 2\alpha \\&=L_{x}\Omega \sin \delta \sin \alpha +{\frac {1}{2}}I_{2}\Omega ^{2}\sin ^{2}\delta \sin 2\alpha \end{aligned}}}

حالة خاصة: القطبين

نجد عند القطبينالخطيئةدلتا=0،{\displaystyle \sin \delta =0,}وتصبح معادلات الحركة لx=أنا1ψ˙=جoنsتأنتأنا2α¨=0{\displaystyle {\begin{aligned}L_{x}&=I_{1}{\dot {\psi }}=\mathrm {constant} \\I_{2}{\ddot {\alpha }}&=0\end{aligned}}}

يشير هذا الحل البسيط إلى أن الجيروسكوب يدور بشكل منتظم وبسرعة زاوية ثابتة في كل من المحور الرأسي والمحور المتناظر.

الحالة العامة والحالة ذات الصلة المادية

لنفترض الآن أنالخطيئةدلتا0{\displaystyle \sin \delta \neq 0}وذلكα0{\displaystyle \alpha \approx 0}أي أن محور الجيروسكوب يقع تقريبًا على طول خط الشمال-الجنوب، ولنحدد فضاء المعاملات (إن وجد) الذي يسمح فيه النظام بتذبذبات صغيرة مستقرة حول هذا الخط نفسه. إذا تحققت هذه الحالة، فسيكون الجيروسكوب دائمًا محاذيًا تقريبًا لخط الشمال-الجنوب، مما يحدد الاتجاه. في هذه الحالة نجد لxأنا1(ψ˙-Ωالخطيئةدلتا)أنا2α¨(لxΩالخطيئةدلتا+أنا2Ω2الخطيئة2دلتا)α{\displaystyle {\begin{aligned}L_{x}&\approx I_{1}\left({\dot {\psi }}-\Omega \sin \delta \right)\\I_{2}{\ddot {\alpha }}&\approx \left(L_{x}\Omega \sin \delta +I_{2}\Omega ^{2}\sin ^{2}\delta \right)\alpha \end{aligned}}}

لنفترض الحالة التي لx<0،{\displaystyle L_{x}<0,} وعلاوة على ذلك، فإننا نسمح بالدوران الجيروسكوبي السريع، أي |ψ˙|Ω.{\displaystyle \left|{\dot {\psi }}\right|\gg \Omega .}

لذلك، بالنسبة للدوران السريع،لx<0{\displaystyle L_{x}<0}يشير إلىψ˙<0.{\displaystyle {\dot {\psi }}<0.}في هذه الحالة، تتبسط معادلات الحركة أكثر إلى لx-أنا1|ψ˙|جoنsتأنتأنا2α¨-أنا1|ψ˙|Ωالخطيئةدلتاα{\displaystyle {\begin{aligned}L_{x}&\approx -I_{1}\left|{\dot {\psi }}\right|\approx \mathrm {constant} \\I_{2}{\ddot {\alpha }}&\approx -I_{1}\left|{\dot {\psi }}\right|\Omega \sin \delta \alpha \end{aligned}}}

لذلك نجد تذبذبات صغيرة حول خط الشمال والجنوب، كماαأالخطيئة(ω~ت+ب){\displaystyle \alpha \approx A\sin({\tilde {\omega }}t+B)}حيث تُعطى السرعة الزاوية لهذه الحركة التوافقية لمحور تناظر البوصلة الجيروسكوبية حول خط الشمال والجنوب بواسطة ω~=أنا1الخطيئةدلتاأنا2|ψ˙|Ω،{\displaystyle {\tilde {\omega }}={\sqrt {\frac {I_{1}\sin \delta }{I_{2}}}}{\sqrt {\left|{\dot {\psi }}\right|\Omega }},} وهو ما يتوافق مع فترة التذبذبات المعطاة بواسطة تي=2π|ψ˙|Ωأنا2أنا1الخطيئةدلتا.{\displaystyle T={\frac {2\pi }{\sqrt {\left|{\dot {\psi }}\right|\Omega }}}{\sqrt {\frac {I_{2}}{I_{1}\sin \delta }}}.}

لذلكω~{\displaystyle {\tilde {\omega }}}يتناسب مع المتوسط ​​الهندسي للسرعات الزاوية للأرض ودورانها. وللحصول على تذبذبات صغيرة، نحتاج إلىψ˙<0{\displaystyle {\dot {\psi }}<0}بحيث يقع الشمال على طول اتجاه قاعدة اليد اليمنى لمحور الدوران، أي على طول الاتجاه السالب لـX7{\displaystyle X_{7}}المحور -، محور التناظر. وكنتيجة جانبية، عند القياستي{\displaystyle T}(ومعرفة)ψ˙{\displaystyle {\dot {\psi }}})، يمكن للمرء أن يستنتج خط العرض المحلي المشتركدلتا.{\displaystyle \delta .}

انظر أيضاً

ملحوظات

  1. على الرغم من أن التأثير غير مرئي في الحالة المحددة عندما يكون محور الجيروسكوب موازياً تماماً لمحور دوران الأرض.
