اي بي ام 3270

IBM 3270 هي عائلة من محطات العرض والطابعات الموجهة للكتل ^[1] التي قدمتها IBM في عام 1971 ^[2] وتستخدم عادةً للتواصل مع أجهزة الكمبيوتر المركزية من IBM . كان 3270 خليفة لمحطة العرض IBM 2260. ^[3] ونظرًا للون النص الموجود على النماذج الأصلية، تُعرف هذه المحطات بشكل غير رسمي باسم محطات الشاشة الخضراء . على عكس المحطة الموجهة للأحرف ، يقلل 3270 من عدد مقاطعات الإدخال/الإخراج المطلوبة عن طريق نقل كتل كبيرة من البيانات المعروفة باسم تدفقات البيانات ، ويستخدم واجهة اتصالات خاصة عالية السرعة، باستخدام كبل متحد المحور .

لم تعد شركة IBM تصنع محطات 3270، ولكن بروتوكول IBM 3270 لا يزال مستخدمًا بشكل شائع ^[4] عبر عملاء TN3270 ^{[5] أو} محاكاة المحطة 3270 أو واجهات الويب للوصول إلى التطبيقات المستندة إلى الحاسب الآلي المركزي، والتي يشار إليها أحيانًا باسم تطبيقات الشاشة الخضراء .

تم تصميم سلسلة 3270 للاتصال بأجهزة الكمبيوتر المركزية، غالبًا في موقع بعيد، باستخدام التكنولوجيا المتاحة آنذاك في أوائل السبعينيات. ^[2] كان الهدف الرئيسي للنظام هو زيادة عدد المحطات التي يمكن استخدامها على جهاز مركزي واحد. للقيام بذلك، تم تصميم 3270 لتقليل كمية البيانات المنقولة، وتقليل تكرار المقاطعات للجهاز المركزي. من خلال ضمان عدم مقاطعة وحدة المعالجة المركزية عند كل ضغطة مفتاح، كان جهاز IBM 3033 المركزي من حقبة السبعينيات المزود بذاكرة رئيسية تبلغ 16 ميجا بايت فقط قادرًا على دعم ما يصل إلى 17500 محطة 3270 تحت CICS .

معظم أجهزة 3270 مجمعة ، مع توصيل شاشة أو أكثر أو طابعة بوحدة تحكم (تضمنت 3275 و3276 وحدة تحكم متكاملة). ^[6] في الأصل، كانت الأجهزة متصلة بوحدة التحكم عبر كبل متحد المحور؛ لاحقًا، كانت اتصالات Token Ring أو الزوج المجدول أو Ethernet متاحة. تتصل وحدة التحكم المحلية مباشرة بقناة الحاسوب الرئيسي القريب. تتصل وحدة التحكم عن بعد بخط اتصالات بواسطة مودم . غالبًا ما تكون وحدات التحكم عن بعد 3270 متعددة النقاط ، مع وجود وحدات تحكم متعددة على خط واحد.

يتم توصيل أجهزة IBM 3270 بمضاعف 3299 أو بوحدة تحكم المجموعة، على سبيل المثال، 3271 و3272 و3274 و3174، باستخدام كابلات محورية RG-62، 93 أوم، في تكوين نقطة إلى نقطة مع كابل مخصص واحد لكل محطة. يتم إرسال البيانات بمعدل بت 2.3587 ميجابت في الثانية باستخدام ترميز مانشستر التفاضلي المعدل قليلاً . يتم دعم تشغيل الكابلات حتى 1500 متر (4900 قدم)، على الرغم من أن مستندات IBM ذكرت بشكل روتيني أن الحد الأقصى لطول الكابل المحوري المدعوم كان 2000 قدم (610 م). ^{[7] [8]} في الأصل، تم تجهيز الأجهزة بموصلات BNC ، والتي تم استبدالها لاحقًا بما يسمى DPC - موصلات ثنائية الغرض تدعم نظام الكابلات المجدولة المحمية من IBM دون الحاجة إلى ما يسمى بالبالونات الحمراء .

في مجرى البيانات، يتم توزيع كل من النص والتحكم (أو وظائف التنسيق) مما يسمح برسم الشاشة بأكملها كعملية إخراج واحدة. يسمح مفهوم التنسيق في هذه الأجهزة بتقسيم الشاشة إلى حقول (مجموعات من خلايا الأحرف المتجاورة) والتي يمكن ضبط سمات الحقل العديدة لها، على سبيل المثال، اللون، ^[a] التمييز، مجموعة الأحرف، ^[a] الحماية من التعديل. ^[9] تشغل سمة الحقل موقعًا ماديًا على الشاشة يحدد أيضًا بداية ونهاية الحقل. هناك أيضًا سمات حرف ^[a] مرتبطة بمواقع الشاشة الفردية.

باستخدام تقنية تُعرف باسم القراءة المعدلة، ^[10] يمكن أن تحتوي عملية إرسال واحدة إلى الحاسوب الرئيسي على التغييرات من أي عدد من الحقول المنسقة التي تم تعديلها، ولكن دون إرسال أي حقول غير معدلة أو بيانات ثابتة. تعمل هذه التقنية على تعزيز معدل نقل المحطة الطرفية لوحدة المعالجة المركزية ، وتقليل البيانات المنقولة. يجد بعض المستخدمين المألوفين بواجهات المحطة الطرفية التي تعتمد على مقاطعة الأحرف أن هذه التقنية غير عادية. توجد أيضًا إمكانية قراءة مؤقتة ^[11] تنقل المحتوى الكامل لمخزن شاشة 3270 بما في ذلك سمات الحقل. يتم استخدام هذا بشكل أساسي لأغراض التصحيح للحفاظ على محتويات شاشة برنامج التطبيق أثناء استبدالها مؤقتًا بمعلومات التصحيح.

قدمت أوائل 3270 ثلاثة أنواع من لوحات المفاتيح. جاءت لوحة مفاتيح الآلة الكاتبة في إصدار مكون من 66 مفتاحًا، بدون مفاتيح وظائف مبرمجة (PF) ، وإصدار مكون من 78 مفتاحًا مع اثني عشر مفتاحًا. كان لكلا الإصدارين مفتاحان للانتباه إلى البرنامج (PA). ^{[12] [13]} كانت لوحة مفاتيح إدخال البيانات تحتوي على خمسة مفاتيح PF ومفتاحين PA. كانت لوحة مفاتيح وحدة التحكم للمشغل تحتوي على اثني عشر مفتاح PF ومفتاحين PA. ^{[14] : ص 19.} كان لدى 3270s اللاحقة مفتاح Attention ^[b] ومفتاح Cursor Select ^[c] ومفتاح System Request وأربعة وعشرون مفتاح PF وثلاثة مفاتيح PA. كان هناك أيضًا مفتاح TEST REQ. عند الضغط على أحد هذه المفاتيح، سيؤدي ذلك إلى جعل وحدة التحكم الخاصة بها تولد مقاطعة إدخال /إخراج ^[d] إلى الكمبيوتر المضيف وتقديم معرف الانتباه (AID) الذي يحدد المفتاح الذي تم الضغط عليه. يمكن استدعاء وظائف برامج التطبيق مثل الإنهاء أو الانتقال إلى صفحة أعلى أو صفحة أسفل أو المساعدة من خلال الضغط على مفتاح واحد، مما يقلل الحمل على المعالجات المزدحمة للغاية.

كان من بين الجوانب السلبية لهذا النهج أن السلوك الشبيه بـ vi ، والذي يستجيب لضغطات المفاتيح الفردية، لم يكن ممكناً. وللسبب نفسه، لم يحقق نقل Lotus 1-2-3 إلى الحواسيب المركزية ذات شاشات 3279 النجاح لأن مبرمجيه لم يتمكنوا من تكييف واجهة مستخدم جدول البيانات بشكل صحيح مع شاشة في كل مرة بدلاً من جهاز حرف في كل مرة. ولكن يمكن القول إن استجابة المستخدم النهائي كانت أكثر قابلية للتنبؤ مع 3270، وهو أمر يقدره المستخدمون.

بعد تقديمه، كان 3270 والأنظمة المتوافقة معه هي أكثر المحطات الطرفية استخدامًا على الإطلاق في أنظمة IBM System/370 والأنظمة اللاحقة. ^[15] لقد افترضت IBM وبرامج الجهات الخارجية التي تضمنت مكونًا تفاعليًا وجود محطات 3270 وقدمت مجموعة من لوحات ISPF والبرامج الداعمة.

يدعم نظام مراقبة المحادثة (CMS) في VM 3270 ^[16] المستمر حتى z/VM .

يدعم خيار تقاسم الوقت (TSO) في OS/360 والإصدارات اللاحقة سطر أوامر الوضع السطري كما يحتوي أيضًا على تسهيلات لتطبيقات ملء الشاشة، على سبيل المثال، ISPF .

يدعم دعم وحدة تحكم مشغل العرض المستقل عن الجهاز (DIDOCS) في دعم وحدات التحكم المتعددة (MCS) لنظام التشغيل OS/360 والإصدارات اللاحقة أجهزة 3270، وفي الواقع، لم يعد MCS في الإصدارات الحالية من MVS يدعم وضع الخط، ^[e] أجهزة 2250 و2260.

يستخدم محررو SPF و Program Development Facility (ISPF/PDF) لـ MVS و VM/SP (كان ISPF/PDF متاحًا لـ VM، ولكن استخدامه كان قليلاً) ومحررو XEDIT لـ VM /SP حتى z/VM ميزات 3270 على نطاق واسع.

يدعم نظام التحكم في معلومات العملاء (CICS) لوحات 3270. في الواقع، منذ أوائل السبعينيات، غالبًا ما كانت تطبيقات CICS مكتوبة للوحة 3270. ^{[12] : 195ff}

تدعم الإصدارات المختلفة من Wylbur نظام التشغيل 3270، بما في ذلك دعم التطبيقات التي تعمل على ملء الشاشة.

قدم نظام التشغيل MUSIC/SP التابع لجامعة ماكجيل الدعم لـ 3270 محطة وتطبيق، بما في ذلك محرر نصوص كامل الشاشة، ونظام قائمة، ومرفق PANEL لإنشاء 3270 تطبيق كامل الشاشة.

إن علامة البيانات المعدلة مناسبة تمامًا لتحويل مدخلات البطاقات المثقبة المنسقة والمنظمة إلى جهاز العرض 3270. باستخدام البرمجة المناسبة، يمكن وضع أي برنامج دفعي يستخدم مدخلات البطاقات المنسقة والمنظمة على محطة 3270.

حظي برنامج الإنتاجية المكتبية OfficeVision من IBM بنجاح كبير مع 3270 Interaction نظرًا لفهمه للتصميم. ولعدة سنوات كان تقويم PROFS هو الشاشة الأكثر عرضًا على محطات المكاتب في جميع أنحاء العالم. ^{[ بحاجة لمصدر ]}

تم تصميم نسخة من معالج الكلمات WordPerfect المنقولة إلى System/370 لهندسة 3270.

يمكن أن تكون أجهزة 3270 جزءًا من شبكة SNA - بنية شبكة النظام أو شبكة غير SNA. إذا كانت وحدات التحكم متصلة بـ SNA، فإنها تظهر لـ SNA كعقد من نوع الوحدة المادية 2.0 (PU2.1 لـ APPN) عادةً مع أجهزة من نوع الوحدة المنطقية 1 و2 و3 متصلة بـ LU. يتم التحكم في وحدات التحكم المحلية المتصلة بالقناة بواسطة VTAM - طريقة الوصول إلى الاتصالات الافتراضية . يتم التحكم في وحدات التحكم عن بعد بواسطة برنامج التحكم في الشبكة NCP - في معالج الواجهة الأمامية أي 3705 و 3720 و 3725 و 3745 وVTAM.

كانت جامعة ميشيغان واحدة من أولى المجموعات التي كتبت وقدمت دعم نظام التشغيل لجهاز 3270 وسابقاته المبكرة، حيث أنشأت نظام محطة ميشيغان حتى تكون الأجهزة مفيدة خارج الشركة المصنعة. ^{[ بحاجة لتوضيح ]} كان نظام محطة ميشيغان هو نظام التشغيل الافتراضي في ميشيغان لسنوات عديدة، ولا يزال يستخدم في ميشيغان حتى تسعينيات القرن العشرين. أنشأ العديد من الشركات المصنعة، مثل GTE و Hewlett -Packard و Honeywell /Incoterm Div و Memorex و ITT Courier و McData وHarris و Alfaskop و Teletype / AT&T، محطات متوافقة مع 3270 ^[f] ، أو محطات ASCII المعدلة مثل سلسلة HP 2640 للحصول على قدرة مماثلة لوضع الكتلة والتي من شأنها أن تنقل شاشة في كل مرة، مع بعض القدرة على التحقق من صحة النموذج. وقد ميزت الصناعة بين "وحدات التحكم المتوافقة مع النظام" و"وحدات التحكم المتوافقة مع القابس"، حيث تعني "توافق النظام" أن النظام الخارجي متوافق مع دفق البيانات 3270 المنتهي في الوحدة، ولكن ليس كجهاز "متوافق مع القابس"، بل كان متوافقًا أيضًا على مستوى الكبل المحوري، مما يسمح بتوصيل محطات IBM بوحدة تحكم خارجية أو العكس. يتم أحيانًا بناء التطبيقات الحديثة على تطبيقات 3270 القديمة، باستخدام أدوات مساعدة برمجية لالتقاط ( كشط الشاشة ) الشاشات ونقل البيانات إلى صفحات الويب أو واجهات واجهة المستخدم الرسومية.

في أوائل تسعينيات القرن العشرين، كان الحل الشائع لربط أجهزة الكمبيوتر بالحواسيب الرئيسية هو لوحة Irma ، وهي بطاقة توسعة يتم توصيلها بجهاز الكمبيوتر وتوصيلها بوحدة التحكم من خلال كابل محوري. توفر محاكيات 3270 الخاصة بـ IRMA والمحولات المماثلة عادةً عمليات نقل الملفات بين الكمبيوتر والحاسب الرئيسي باستخدام نفس البروتوكول المستخدم في جهاز كمبيوتر IBM 3270. ^{[ بحاجة لمصدر ]}

يتكون نظام فرعي لمحطة العرض IBM 3270 من شاشات وطابعات ووحدات تحكم. الميزات الاختيارية لـ 3275 و 3277 هي قلم التحديد ومجموعة أحرف ^ASCII بدلاً من EBCDIC ومنبه مسموع وقفل مفاتيح للوحة المفاتيح. كان قفل لوحة المفاتيح الرقمي متاحًا وسيقوم بقفل لوحة المفاتيح إذا حاول المشغل إدخال بيانات غير رقمية في حقل محدد على أنه رقمي. ^[14] في وقت لاحق تمت إضافة قارئ بطاقة هوية المشغل والذي يمكنه قراءة المعلومات المشفرة على بطاقة شريطية مغناطيسية .

بشكل عام، تسمح طرازات 3277 بإدخال الأحرف الكبيرة فقط، باستثناء لوحات المفاتيح المختلطة EBCDIC/APL أو النصية ، والتي تحتوي على أحرف صغيرة. كانت إمكانية استخدام الأحرف الصغيرة والمفاتيح الميتة متاحة كطلب عرض أسعار ؛ وقد تمت إضافتها إلى طرازي 3278 و3279 اللاحقين .

تم إصدار نسخة من جهاز IBM PC تسمى 3270 PC ، في أكتوبر 1983، وتتضمن محاكاة الطرفية 3270. وفي وقت لاحق، تبع ذلك 3270 PC/G (رسومات)، و3270 PC/GX (رسومات ممتدة)، و3270 Personal Computer AT، و3270 PC AT/G (رسومات)، و3270 PC AT/GX (رسومات ممتدة).

هناك نوعان من شاشات 3270 فيما يتعلق بمكان انتهاء تدفق بيانات 3270. بالنسبة لشاشات CUT (محطة وحدة التحكم)، ينتهي التدفق في وحدة تحكم العرض، حيث تصدر وحدة التحكم تعليمات للشاشة بتحريك المؤشر، ووضع حرف، وما إلى ذلك. يتم ترجمة EBCDIC بواسطة وحدة التحكم إلى "مجموعة أحرف 3270"، ويتم ترجمة أكواد مسح لوحة المفاتيح من المحطة، التي تقرأها وحدة التحكم من خلال استطلاع، بواسطة وحدة التحكم إلى EBCDIC. بالنسبة لشاشات نوع DFT (محطة الوظيفة الموزعة)، يتم إعادة توجيه معظم تدفق بيانات 3270 إلى الشاشة بواسطة وحدة التحكم. تفسر الشاشة بروتوكول 3270 نفسه.

بالإضافة إلى تمرير دفق البيانات 3270 مباشرة إلى المحطة الطرفية، مما يسمح بميزات مثل EAB — السمات الممتدة والرسومات وما إلى ذلك، مكّن DFT أيضًا جلسات متعددة (حتى 5 جلسات متزامنة)، والتي ظهرت في شاشات الجلسات المتعددة 3290 و3194. كما تم استخدام هذه الميزة على نطاق واسع في برامج محاكاة المحطة الطرفية 3270 من الجيل الثاني.

تتيح ميزة MLT — Multiple Logical Terminals الموجودة في وحدة التحكم 3174 أيضًا جلسات متعددة من محطة من نوع CUT.

CUT مقابل DFT

عرض اسم المحطة	CUT مقابل DFT
3178 — جميع الموديلات	يقطع
3179 — الموديل 1	يقطع
3179 — الموديلات G1 وG2	تحويل فوري
3180 — الموديل 1	يقطع
3191 — جميع الموديلات	يقطع
3192 — الموديلات C، D، F، L، W	يقطع
3192 — موديل G	تحويل فوري
3193 — جميع الموديلات	تحويل فوري
3194 — جميع الموديلات	تحويل فوري
3277 — جميع الموديلات	يقطع
3278 — جميع الموديلات	يقطع
3279 — جميع الموديلات	يقطع
3290 — جميع الموديلات	تحويل فوري
3472 — باستثناء الموديل G	يقطع
3472 — موديل G	تحويل فوري
3482 — جميع الموديلات	تحويل فوري

• 3277 النموذج 1: 40 × 12 محطة
• 3277 النموذج 2: محطة 80×24، أكبر نجاح على الإطلاق ^[17]
• 3277 GA: 3277 مزود بمدخل /مخرج RS232C ، يستخدم غالبًا لتشغيل شاشة رسومية Tektronix 4013 أو 4015 (أحادية اللون)

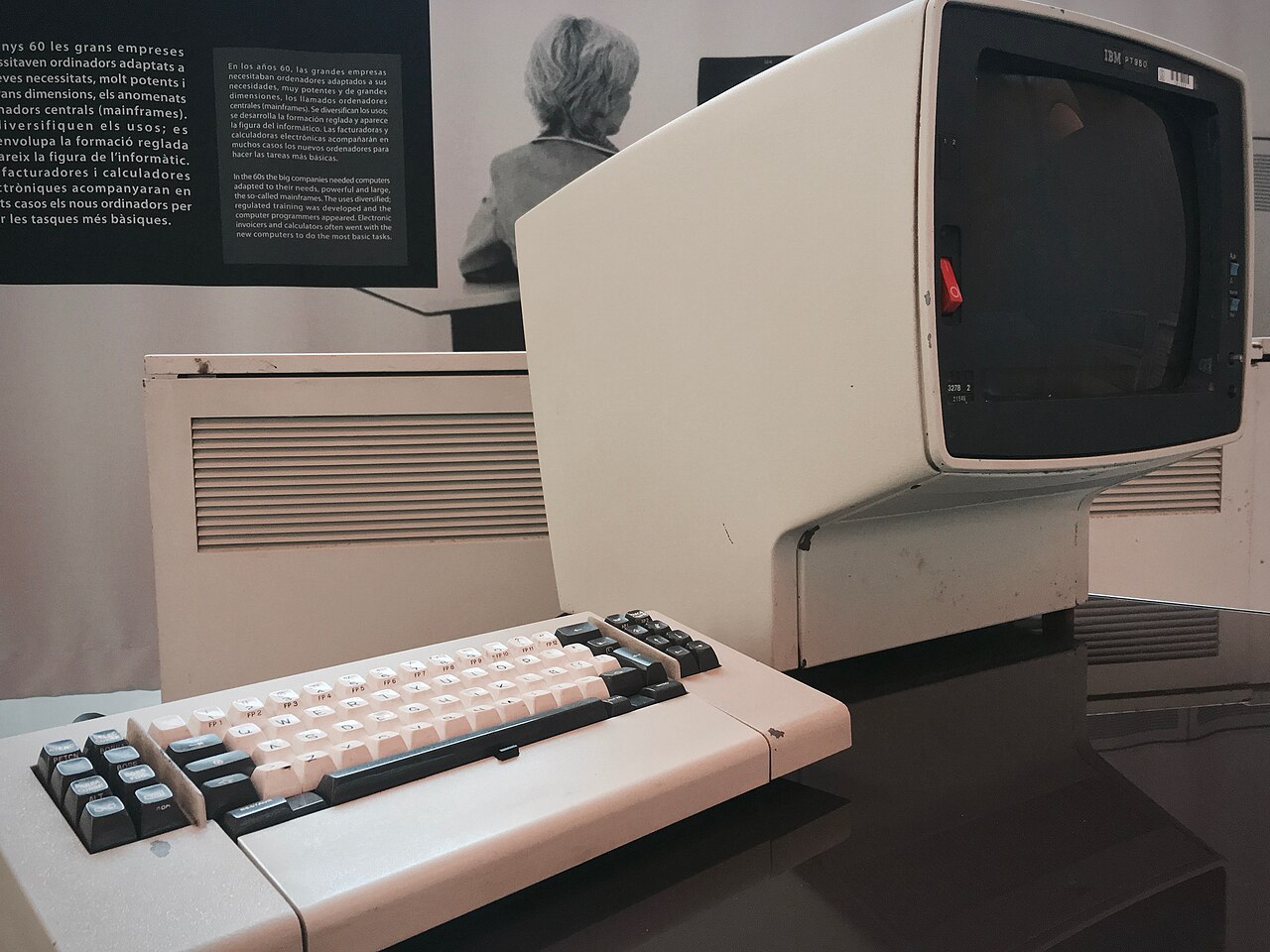

• 3278 موديلات 1-5: الجيل التالي، مع أحرف مميزة ومفاتيح ميتة في البلدان التي تحتاج إليها
  • النموذج 1: 80x12
  • النموذج 2: 80×24
  • النموذج 2A: 80x24 (وحدة تحكم) مع 4 خطوط محجوزة

  •

    النموذج 3: 80×32 أو 80×24 (قابل للتبديل)
  • النموذج 4: 80×43 أو 80×24 (قابل للتبديل)
  • النموذج 5: 132×27 أو 80×24 (قابل للتبديل)
• التمييز الموسع: القدرة على تعيين سمات التمييز على الأحرف الفردية وكذلك على الحقول. بالنسبة للطراز 3278، يتضمن ذلك:
  • وامض
  • مجموعة الأحرف
  • فيديو عكسي
  • تم التأكيد عليه
• الرموز المبرمجة {PS}: أحرف قابلة للبرمجة؛ قادرة على عرض الرسومات أحادية اللون

قدمت طابعة 3278، إلى جانب شاشة 3279 الملونة والطابعة 3287، نظام Extended Display Stream (EDS) كإطار للميزات الجديدة.

كان جهاز IBM 3279 هو أول جهاز طرفي ملون من إنتاج شركة IBM ^[18] . أعلنت شركة IBM في البداية عن أربعة طرز، ثم أضافت لاحقًا طرازًا خامسًا لاستخدامه كوحدة تحكم للمعالج.

• نماذج
  • الموديل 2A: 80-24 لون أساسي
  • النموذج 2B: 80-24 لونًا ممتدًا
  • النموذج 2C: 80-24 لون أساسي (وحدة التحكم) مع 4 أسطر محجوزة
  • الموديل 3A: 80-32 لون أساسي
  • النموذج 3B: 80-32 لون ممتد
  • نموذج S3G: 80-32 لونًا ممتدًا مع مجموعة رموز مبرمجة للرسومات

اللون الأساسي

في وضع اللون الأساسي، تحدد سمات حقل الحماية والكثافة اللون:

وضع اللون الأساسي

حماية	شدة	لون
غير محمي	طبيعي	أخضر
غير محمي	مكثف	أحمر
محمي	طبيعي	أزرق
محمي	مكثف	أبيض

اللون الممتد

في وضع اللون الموسع، تحدد سمات حقل اللون والحرف اللون كأحد

• محايد (أبيض)
• أحمر
• أزرق
• أخضر
• لون القرنفل
• أصفر
• فيروزي

تم تقديم 3279 في عام 1979. ^[19] تم استخدام 3279 على نطاق واسع كمحطة طرفية لإطار IBM الرئيسي قبل أن تصبح أجهزة الكمبيوتر الشخصية شائعة الاستخدام لهذا الغرض. كان جزءًا من سلسلة 3270، باستخدام مجرى بيانات 3270. [ 20 ^] يمكن توصيل المحطات بوحدة تحكم 3274، إما عن طريق توصيل القناة بإطار IBM الرئيسي أو ربطها عبر رابط SDLC ( التحكم في ارتباط البيانات المتزامن ). في بروتوكول هندسة الشبكات للأنظمة (SNA) كانت هذه المحطات الطرفية من النوع المنطقي 2 (LU2). استخدمت النماذج الأساسية 2A و3A اللون الأحمر والأخضر لحقول الإدخال والأزرق والأبيض لحقول الإخراج. ومع ذلك، دعم الطرازان 2B و3B سبعة ألوان، وعندما تم تجهيزهما بميزة مجموعة الرموز المبرمجة الاختيارية كان لديهما مجموعة أحرف قابلة للتحميل يمكن استخدامها لعرض الرسومات. يمكن إضافة ميزة مجموعة الرموز المبرمجة في الحقل، وكانت قياسية في الطراز S3G.

تم تصميم جهاز IBM 3279 مع برنامج دعم الرسومات ^{[h] ،} مدير عرض البيانات الرسومية (GDDM)، في مختبر تطوير هيرسلي التابع لشركة IBM ، بالقرب من وينشستر، إنجلترا . ^[21]

لوحة معلومات 3290 هي وحدة عرض بلازما أحادية اللون باللون الكهرماني مقاس 17 بوصة تم الإعلان عنها ^[22] في 8 مارس 1983، وهي قادرة على العرض في أوضاع مختلفة، بما في ذلك أربعة محطات مستقلة من طراز 3278 2، أو محطة واحدة 160 × 62؛ كما تدعم التقسيم. ^{[23] [i]} تدعم 3290 الرسومات من خلال استخدام الرموز المبرمجة . يمكن لتطبيق 3290 تقسيم مساحة شاشته إلى ما يصل إلى 16 قسمًا صريحًا منفصلًا (شاشات منطقية).

3290 عبارة عن محطة وظيفة موزعة (DFT) وتتطلب من وحدة التحكم أن تقوم بتحميل مباشر (DSL) للرمز الدقيق من القرص المرن أو القرص الصلب.

• 3178: محطة منخفضة التكلفة (1983)
• 3179: محطة ملونة منخفضة التكلفة ^[24] تم الإعلان عنها في 20 مارس 1984.

كانت شاشة 3180 عبارة عن شاشة أحادية اللون، تم طرحها في 20 مارس 1984، ويمكن للمستخدم تكوينها لعدة أوضاع عرض أساسية وممتدة مختلفة؛ جميع الأوضاع الأساسية لها حجم شاشة أساسي 24x80. الأوضاع 2 و2+ لها حجم ثانوي 24x80، والأوضاع 3 و3+ لها حجم ثانوي 32x80، والأوضاع 4 و4+ لها حجم ثانوي 43x80 والأوضاع 5 و5+ لها حجم ثانوي 27x132. يمكن للتطبيق تجاوز أحجام الشاشة الأساسية والبديلة للوضع الممتد. كما تدعم شاشة 3180 قسمًا صريحًا واحدًا يمكن إعادة تكوينه تحت سيطرة التطبيق.

محطة العرض IBM 3191 عبارة عن شاشة CRT أحادية اللون واقتصادية. الطرازان A وB عبارة عن شاشات CRT مقاس 12 بوصة تتسع لـ 1920 حرفًا. الطرازان D وE وL عبارة عن شاشات CRT مقاس 14 بوصة تتسع لـ 1920 أو 2560 حرفًا.

• يوفر الطراز C شاشة CRT مقاس 14 بوصة بسبعة ألوان ومقاس 80 × 24 أو 80 × 32 حرفًا
• يوفر الطراز D شاشة CRT أحادية اللون باللون الأخضر مقاس 15 بوصة بأحرف 80x24 أو 80x32 أو 80x44 أو 132x27
• يوفر الطراز F شاشة CRT عالية الدقة بقياس 14 بوصة و7 ألوان بأحرف 80x24 أو 80x32 أو 80x44 أو 132x27
• يوفر الطراز G شاشة CRT مقاس 14 بوصة بسبعة ألوان ومقاس 80 × 24 أو 80 × 32 حرفًا
• يوفر الطراز L شاشة CRT أحادية اللون خضراء مقاس 15 بوصة بأحرف 80x24 أو 80x32 أو 80x44 أو 132x27 مع إمكانية تحديد القلم ^[g]
• يوفر الطراز W شاشة CRT سوداء وبيضاء مقاس 15 بوصة بأحرف 80x24 أو 80x32 أو 80x44 أو 132x27

محطة العرض IBM 3193 عبارة عن شاشة عرض CRT أحادية اللون عالية الدقة، بقياس 380 مم (15 بوصة)، توفر إمكانيات عرض المستندات بحجم يصل إلى letter أو A4 بالإضافة إلى البيانات الأبجدية الرقمية. يمكن إرسال الصور المضغوطة إلى 3193 من الماسح الضوئي ويتم إجراء فك الضغط في 3193. ضغط بيانات الصورة هو تقنية لتوفير وقت الإرسال وتقليل متطلبات التخزين.

IBM 3194 عبارة عن محطة عرض تتميز بمحرك أقراص مرن بحجم 1.44 ميجابايت وقياس 3.5 بوصة ونقل IND$FILE .

• يوفر الطراز C شاشة CRT ملونة مقاس 12 بوصة بحجم 80 × 24 أو 80 × 32 حرفًا
• يوفر الطراز D شاشة CRT أحادية اللون مقاس 15 بوصة بحجم 80x24 أو 80x31 أو 80x44 أو 132x27 حرفًا
• يوفر الطراز H شاشة CRT ملونة مقاس 14 بوصة بحجم 80x24 أو 80x31 أو 80x44 أو 132x27 حرفًا

• 3104: محطة طرفية منخفضة التكلفة متصلة بحلقة R لنظام IBM 8100
• 3472 نافذة المعلومات

بالإضافة إلى شركة IBM، قامت العديد من الشركات المصنعة الأخرى بإنتاج شاشات 3270.

قامت شركة GTE بتصنيع نظام عرض الفيديو IS/7800 ^[25] ، المتوافق اسميًا مع شاشات IBM 3277 المرفقة بجهاز 3271 أو 3272. أدى عدم التوافق مع ترتيب المخزن المؤقت RA إلى كسر شاشة تسجيل الدخول في VM/SE (SEPP).

قامت شركة هاريس بتصنيع أنظمة المحطات الطرفية من سلسلة 8000 ^[26] ، المتوافقة مع شاشات IBM 3277 المرفقة بجهاز 3271 أو 3272.

قام هاريس لاحقًا بتصنيع أنظمة معالجة المعلومات 9100-9200 ^[27] ، والتي تضمنت

• 9178
• 9278
• 9279-2أ
• 9279-3ج
• 9280

قامت شركة Informer Computer Terminals بتصنيع نسخة خاصة من طراز 270 الطرفي الخاص بها والذي كان متوافقًا مع IBM 3270 ومنفذ الكواكسي المرتبط به للاتصال بجهاز 3x74. ^{[28] [29]}

• Memorex 1377، متوافق مع IBM 3277،
  متصل بجهاز 1371 أو 1372

تتوفر الوثائق التالية في ^[30]

• ميموريكس/تلكس 2078
• ميموريكس/تلكس 2079
• ميموريكس/تلكس 2080
• ميموريكس/تلكس 2178
• ميموريكس/تلكس 2179

• وحدة عرض ألفاسكوب 4110
• وحدة عرض ألفاسكوب 4112

قدمت شركة AT&T محطة/وحدة تحكم Dataspeed 40، المتوافقة مع IBM 3275، في عام 1980. ^[31]

كان لدى IBM تطبيقان مختلفان لدعم الرسومات. تم تنفيذ الأول في مجموعات الرموز المبرمجة الاختيارية ^[32] (PSS) في 3278 و3279 و3287، والتي أصبحت ميزة قياسية في 3279-S3G الأحدث، والمعروفة أيضًا باسم 3279G، وكانت تعتمد على تجميع الرسومات باستخدام رموز مخصصة يتم تنزيلها على المحطة الطرفية أثناء التنقل.

قدم التنفيذ اللاحق الثاني رسومات All Points Addressable (APA)، أو الرسومات المتجهة، مما يسمح برسومات أكثر كفاءة من التقنية الأقدم. كان أول جهاز طرفي يدعم رسومات APA/المتجهات هو جهاز الطرفية 3179G الذي تم استبداله لاحقًا بجهاز الطرفية 3192G أولاً ثم جهاز الطرفية 3472G.

يتم دعم كلا التنفيذين بواسطة IBM GDDM — Graphical Data Display Manager الذي تم إصداره لأول مرة في عام 1979، ومن قبل SAS من خلال برنامجها SAS/GRAPH.

تم الإعلان عن جهاز IBM 3279-S3G، المعروف أيضًا باسم 3279G، في عام 1979، وكان بديلاً رسوميًا من IBM لجهاز 3279-3B مع PSS. كان الجهاز يدعم 7 ألوان وكانت الرسومات تتكون من مجموعات رموز قابلة للبرمجة تم تحميلها إلى الجهاز بواسطة تطبيق الرسوميات GDDM — Graphical Data Display Manager باستخدام أمر Write Structured Field.

الرموز القابلة للبرمجة هي إضافة لمجموعة الأحرف الأساسية العادية التي تتكون من الأحرف اللاتينية والأرقام وما إلى ذلك، والتي يتم توصيلها بالطرفية. يدعم 3279G ست مجموعات إضافية من الرموز، كل منها يدعم 190 رمزًا، مما ينتج عنه إجمالي 1.140 رمزًا قابلاً للبرمجة. تحتوي ثلاث مجموعات من الرموز القابلة للبرمجة على ثلاث مستويات تتيح تلوين الرموز القابلة للبرمجة التي تم تنزيلها على هذه المجموعات (أحمر، أزرق، أخضر)، وبالتالي دعم إجمالي سبعة ألوان.

تتكون كل خلية "حرف" من مصفوفة نقطية بحجم 9x12 أو 9x16 حسب طراز الشاشة. ولبرمجة خلية برمز، يلزم 18 بايتًا من البيانات، مما يجعل تحميل البيانات ثقيلًا للغاية في بعض الحالات عند مقارنته بشاشات النص الكلاسيكية.

على سبيل المثال، إذا أراد أحد رسم قطع زائد على الشاشة، فيجب على التطبيق أولاً حساب الرموز القابلة للبرمجة المطلوبة لتكوين القطع الزائد وتحميلها إلى المحطة. الخطوة التالية هي أن يقوم التطبيق برسم الشاشة من خلال معالجة موضع خلية الشاشة وتحديد الرمز المناسب في إحدى مجموعات الرموز القابلة للبرمجة.

يمكن طلب 3279G مع لوحة مفاتيح تحديد السمات التي تمكن المشغل من تحديد السمات والألوان ومجموعات الرموز القابلة للبرمجة، مما يجعل هذا الإصدار من المحطة مميزًا للغاية.

اي بي ام 3179G

ويعرف أيضا باسم	محطة العرض الملونة IBM 3179G
الشركة المصنعة	آي بي إم
تاريخ الافراج عنه	مارس 1984 ( 1984-03 )
سعر تمهيدي	2,295 دولارًا أمريكيًا (ما يعادل 6,731 دولارًا أمريكيًا في عام 2023)
خليفة	آي بي إم 3192-جي

تم الإعلان عن جهاز IBM 3179G في 18 يونيو 1985، ^[33] وهو عبارة عن محطة كمبيوتر مركزية من إنتاج IBM توفر 80×24 أو 80×32 حرفًا، و16 لونًا، بالإضافة إلى الرسومات ^{[34] [35] [36] [37] [38]} وهو أول محطة تدعم رسومات APA بخلاف 3270 PC/G و3270 PC/GX وPC AT/G وPC AT/GX.

تجمع محطات 3179-G بين النص والرسومات كطبقات منفصلة على الشاشة. وعلى الرغم من ظهور النص والرسومات مجتمعين على الشاشة، إلا أن طبقة النص تقع في الواقع فوق طبقة الرسومات. تحتوي طبقة النص على خلايا نمط 3270 المعتادة والتي تعرض الأحرف (الحروف أو الأرقام أو الرموز أو أحرف التحكم غير المرئية). ^[39] طبقة الرسومات هي مساحة 720 × 384 بكسل. ^{[40] يتم استخدام} الرسومات الموجهة أو المتجهة لجميع النقاط لطلاء كل بكسل بأحد ستة عشر لونًا. بالإضافة إلى كونها طبقات منفصلة على الشاشة، يتم إرسال طبقات النص والرسومات إلى الشاشة في تدفقات بيانات منفصلة، ​​مما يجعلها مستقلة تمامًا.

يرسل التطبيق GDDM تعريفات المتجهات إلى 3179-G، ويتم تنفيذ عمل تنشيط وحدات البكسل التي تمثل الصورة (تحويل المتجه إلى النقطية) في المحطة نفسها. يرتبط مجرى البيانات بعدد العناصر الرسومية البدائية (الخطوط والأقواس وما إلى ذلك) في الصورة. يتم تقسيم الأقواس إلى متجهات قصيرة، يتم إرسالها إلى 3179-G لرسمها. لا يخزن 3179-G بيانات رسومية، وبالتالي لا يمكنه تفريغ أي وظيفة معالجة من GDDM. على وجه الخصوص، مع التحكم من قبل المستخدم، تعني كل عملية عرض جديدة أنه يجب إعادة إنشاء البيانات وإعادة إرسالها.

3179G عبارة عن محطة وظيفة موزعة (DFT) وتتطلب تحميلًا منحدرًا (DSL) لتحميل التعليمات البرمجية الدقيقة الخاصة بها من القرص المرن أو القرص الصلب لوحدة التحكم في المجموعة.

طراز G10 عبارة عن لوحة مفاتيح قياسية للآلة الكاتبة مكونة من 122 مفتاحًا، بينما يوفر طراز G20 لوحة مفاتيح APL بنفس التصميم. متوافق مع IBM System/370 و IBM 4300 series و303x و308x و IBM 3090 و IBM 9370 .

كان جهاز IBM 3192G، الذي تم الإعلان عنه في عام 1987 ، خليفة لجهاز 3179G. وكان الجهاز يحتوي على 16 لونًا، ويدعم الطابعات (مثل IBM Proprinter) للنسخ المطبوعة المحلية مع دعم رسومي، أو طابعة النظام، والنص فقط، والذي تم تنفيذه كوحدة LU إضافية.

كان جهاز IBM 3472G الذي تم الإعلان عنه في عام 1989 خليفة لجهاز 3192G، وكان يتميز بخمس جلسات متزامنة، يمكن أن تكون إحداها رسومية. وعلى عكس جهاز 3192-G، لم يكن الجهاز يحتاج إلى وحدة توسعة لتوصيل فأرة أو جهاز رسم ملون، كما كان بإمكانه توصيل جهاز لوحي لإدخال البيانات الرقمية وقارئ الباركود.

يمكن تسليم معظم محطات IBM، بدءًا من 3277، مع لوحة مفاتيح APL ، مما يسمح للمشغل/المبرمج بإدخال تعليمات رمزية APL مباشرة في المحرر. لعرض رموز APL على المحطة، كان لا بد من تزويدها بمجموعة أحرف APL بالإضافة إلى مجموعة الأحرف 3270 العادية. يتم التعامل مع مجموعة أحرف APL باستخدام تعليمة Graphic Escape X'08' السابقة.

مع ظهور المحطة الطرفية الرسومية 3179G، أصبح من الممكن توسيع مجموعة أحرف APL إلى 138 حرفًا، والتي تسمى APL2. وكانت الأحرف المضافة هي: Diamond وQuad Null وIota Underbar وEpsilon Underbar وLeft Tack وRight Tack وEqual Underbar وSquished Quad وQuad Slope وDieresis Dot. وفي وقت لاحق، تم دعم رموز APL2 بواسطة طرازات 3191 D وE وL وإصدار CUT من 3192 و3472.

يرجى ملاحظة أن إصدار IBM من APL يسمى أيضًا APL2.

• 3275 شاشة عرض عن بعد مع وظيفة وحدة التحكم (لا توجد شاشات إضافية تصل إلى طابعة واحدة)
• تم الإعلان عن جهاز IBM 3276 في عام 1981، وكان جهازًا للتحكم عن بعد وجهاز عرض، حيث يوفر الدعم لما يصل إلى 8 شاشات، بما في ذلك جهاز 3276 نفسه. بشكل افتراضي، كان جهاز 3276 يحتوي على منفذي كبل محوري من النوع A، أحدهما لشاشته الخاصة، والآخر مجاني لطرفية إضافية أو طابعة. يمكن تثبيت ما يصل إلى ثلاثة محولات إضافية، كل منها يدعم جهازين كبل محوري. يمكن لجهاز 3276 الاتصال بمضيف غير SNA أو SNA باستخدام BSC أو SDLC بسرعة خط تصل إلى 9600 بت/ثانية. كان جهاز 3276 يشبه إلى حد كبير جهاز 3278، وكانت ميزات الطرفية لجهاز 3276 نفسه متطابقة إلى حد كبير مع ميزات جهاز 3278.

• طابعة مصفوفة 3284
• طابعة مصفوفة 3286
• طابعة 3287، بما في ذلك نموذج ملون
• طابعة خطية 3288
• طابعة مستقلة متصلة بحلقة R 3268-1 لنظام IBM 8100
• طابعة مصفوفة 4224

في عام 1984، تم الإعلان عن IPDS – Intelligent Printer Data Stream للطباعة عبر الإنترنت لمستندات AFP – Advanced Function Presentation ، باستخدام الاتصالات ثنائية الاتجاه بين التطبيق والطابعة. يدعم IPDS من بين أمور أخرى طباعة النصوص والخطوط والصور والرسومات والرموز الشريطية. تعد IBM 4224 واحدة من الطابعات النقطية القادرة على IPDS.

مع ظهور الطابعات، بما في ذلك الطابعات الليزرية ، من HP و Canon وغيرهما، التي استهدفت سوق أجهزة الكمبيوتر الشخصية، حصل عملاء 3270 على بديل لطابعات IBM 3270 من خلال توصيل هذا النوع من الطابعات من خلال محولات بروتوكول الطابعة من مصنعين مثل I-data وMPI Tech وAdacom وغيرها. تحاكي محولات بروتوكول الطابعة بشكل أساسي طابعة من نوع 3287، وتم توسيعها لاحقًا لدعم IPDS.

قدم جهاز IBM 3482، الذي تم الإعلان عنه في عام 1992، منفذ طابعة، يمكن استخدامه للطباعة الموجهة إلى المضيف بالإضافة إلى نسخ الشاشة المحلية.

في الإصدارات الأحدث من 3174، تم تحسين محول المحاكاة غير المتزامنة (AEA)، الذي يدعم محطات النوع المستندة إلى الأحرف RS-232 غير المتزامنة، لدعم الطابعات المجهزة بواجهة تسلسلية.

• جهاز التحكم عن بعد 3271
• 3272 وحدة تحكم محلية
• وحدة تحكم مجموعة 3274 (يمكن ربط الطرز المختلفة بالقناة أو التحكم فيها عن بعد عبر خطوط الاتصال BSC أو SDLC ، وكان بها ما بين ثمانية إلى 32 منفذًا محوريًا)
• وحدة تحكم المجموعة 3174 ^[41]

في جهازي 3274 و3174، استخدمت شركة IBM مصطلح خطاب دعم التكوين ، والذي يتبعه في بعض الأحيان رقم إصدار، لتعيين قائمة بالميزات جنبًا إلى جنب مع الأجهزة والرمز الدقيق اللازمين لدعمها.

بحلول عام 1994، دعمت وحدة التحكم في التأسيس 3174 ميزات مثل التعلق بمضيفين متعددين عبر Token Ring أو Ethernet أو X.25 بالإضافة إلى التعلق القياسي بالقناة أو SDLC؛ وتعلق المحطة عبر زوج مجدول أو Token Ring أو Ethernet بالإضافة إلى المحور المشترك؛ وTN3270. كما تدعم أيضًا توصيل محطات ASCII غير المتزامنة والطابعات والرسامات إلى جانب أجهزة 3270. ^[42]

قدمت شركة IBM عائلة وحدات التحكم 3274 في عام 1977، لتحل محل خط إنتاج 3271–2.

حيث تم ترميز ميزات 3271–2 بشكل ثابت، وتم التحكم في 3274 من خلال التعليمات البرمجية الدقيقة الخاصة به والتي تم قراءتها من محرك الأقراص المرنة مقاس 8 بوصات المدمج في 3274 .

تضمنت طرز 3274 وحدات تحكم عن بعد ذات 8 و12 و16 و32 منفذًا ووحدات متصلة بقناة محلية ذات 32 منفذًا. وفي المجمل، تم طرح 16 طرازًا مختلفًا في السوق بمرور الوقت. كان الطراز 3274-1A عبارة عن وحدة مادية من النوع 2.0 (PU2.0) من SNA، ولم يتطلب سوى عنوان واحد على القناة لجميع الأجهزة الـ 32 ولم يكن متوافقًا مع الطراز 3272. وكان الطرازان 3274-1B و3274-1D متوافقين مع الطراز 3272 وتمت الإشارة إليهما باعتبارهما طرازين محليين غير SNA.

قدمت وحدات التحكم 3274 جيلًا جديدًا من بروتوكول الكبل المحوري، المسمى بالفئة أ، لتمييزها عن أجهزة الكبل المحوري من الفئة ب، مثل الطرفية 3277 والطابعة 3284. كانت أول أجهزة الكبل المحوري من الفئة أ هي 3278 وأول طرفية ملونة، محطة العرض الملونة IBM 3279. ^[43]

بفضل تمكين التوافق مع الإصدارات السابقة، أصبح من الممكن تركيب لوحات الكابل المحوري، أو ما يسمى "اللوحات"، في مجموعات من 4 أو 8 لوحات تدعم أجهزة الكابل المحوري من الفئة B القديمة. ويمكن دعم 16 محطة طرفية من الفئة B كحد أقصى، و8 محطات فقط إذا تم تحميل وحدة التحكم بالكامل بحد أقصى 4 لوحات تدعم كل منها 8 أجهزة من الفئة A.

خلال فترة عمرها الافتراضي، دعم 3274 العديد من الميزات بما في ذلك:

• تدفق البيانات الممتد
• التمييز الموسع
• مجموعة الرموز المبرمجة (PSS)
• واجهات V.24 بسرعة تصل إلى 14.4 كيلوبت/ثانية
• واجهات V.35 بسرعة تصل إلى 56 كيلوبت/ثانية
• مرفق شبكة X.25
• DFT – محطة الوظيفة الموزعة
• DSL – تحميل المصب لـ 3290 و 3179G
• 9901 و 3299 متعدد الإرسال
• مساعدة الدخول
• المنطق المزدوج (خاصية وجود جلستين من شاشة وضع CUT).

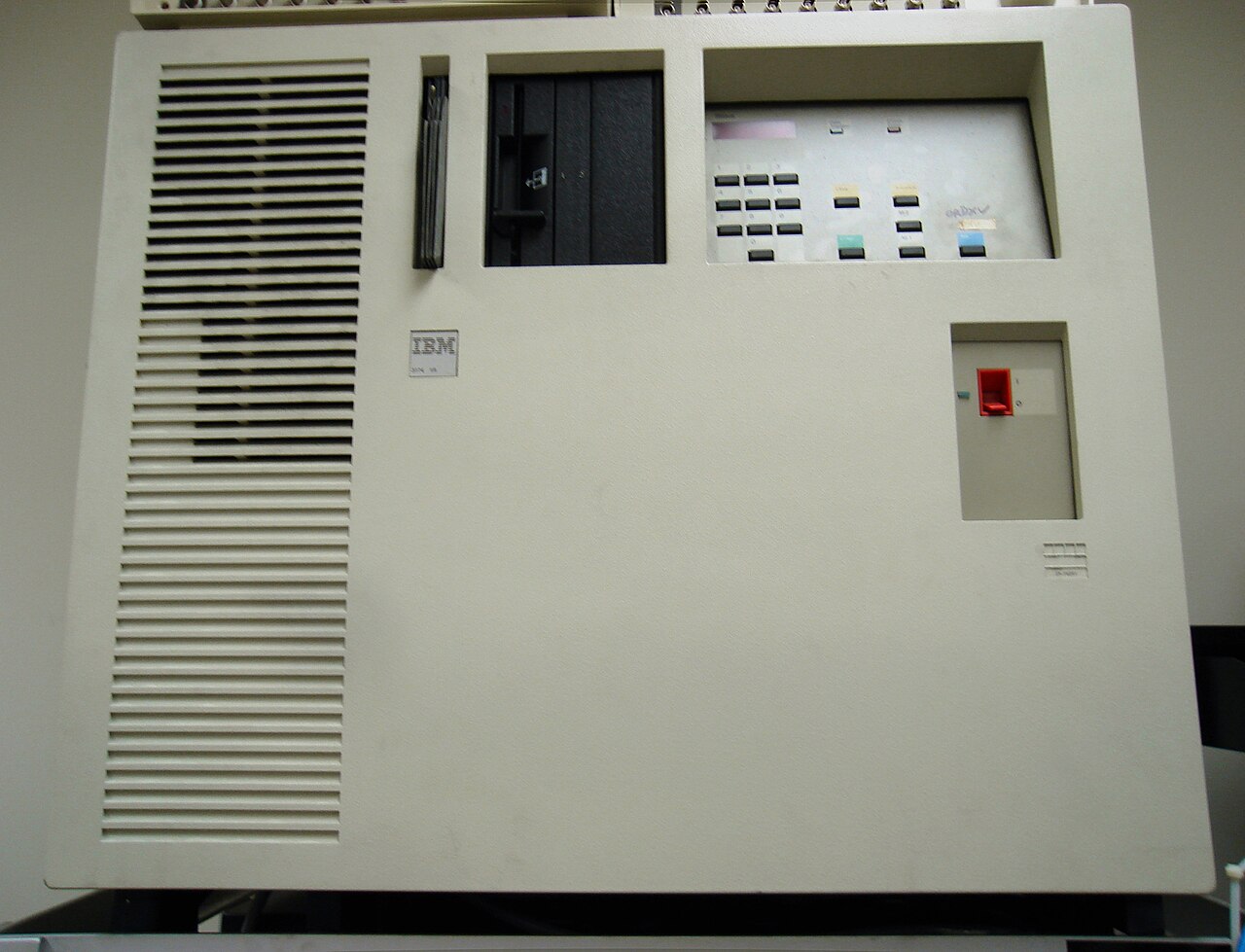

قدمت شركة IBM وحدة التحكم في النظام الفرعي 3174 ^[44] في عام 1986، لتحل محل خط إنتاج 3274.

تم تصميم 3174 لتعزيز خط إنتاج 3270 بالعديد من خيارات الاتصال والميزات الجديدة. مثل 3274، كان قابلاً للتخصيص، وكان الاختلاف الرئيسي هو أنه استخدم أقراصًا مرنة أصغر (5.25 بوصة) من 3274 (أقراص مرنة مقاس 8 بوصات)، وأن الطرز الأرضية الأكبر بها 10 فتحات للمحولات، بعضها مشغول افتراضيًا بمحول القناة/الواجهة التسلسلية، ومحول الكبل المحوري، وما إلى ذلك. على عكس 3274، يمكن تكوين أي طرز محلية إما كـ SNA محلي أو غير SNA محلي، بما في ذلك PU2.1 (APPN).

الموديلات المتضمنة: 01L، 01R، 02R، 03R، 51R، 52R، 53R، 81R و82R.

تم توصيل الطراز 01L بقناة محلية، وتم توصيل طرازات R عن بُعد، وتم توصيل حلقة الرمز x3R (المنبع). كانت طرازات 0xL/R عبارة عن وحدات أرضية تدعم ما يصل إلى 32 جهازًا محوريًا من خلال استخدام أجهزة إرسال متعددة داخلية أو خارجية (TMA/3299). كانت طرازات 5xR عبارة عن وحدات رفوف بها 9 منافذ محورية قابلة للتوسيع إلى 16 منفذًا، عن طريق توصيل جهاز إرسال متعدد 3299. كانت أصغر وحدات سطح المكتب، 8xR، بها 4 منافذ محورية قابلة للتوسيع إلى 8 منافذ، عن طريق توصيل جهاز إرسال متعدد 3299.

في خط التحكم 3174، قامت IBM أيضًا بتعديل موصل BNC المحوري الكلاسيكي بشكل طفيف عن طريق تغيير موصل BNC إلى DPC – موصل ثنائي الغرض. كان موصل DPC الأنثوي أطول ببضعة ملليمترات وبمفتاح مدمج يكتشف ما إذا كان موصل BNC عاديًا متصلًا أو موصل DPC أحدث متصلاً، وبالتالي تغيير الطبقة المادية من موصل محوري غير متوازن 93 أوم إلى زوج مجدول متوازن 150 أوم، وبالتالي دعم نظام IBM Cabling بشكل مباشر دون الحاجة إلى ما يسمى بالون الأحمر.

كان دعم التكوين A هو أول رمز دقيق تم تقديمه مع 3174. وقد دعم جميع وحدات الأجهزة الموجودة في ذلك الوقت، وجميع ميزات الرمز الدقيق الموجودة في 3274 تقريبًا، كما قدم عددًا من الميزات الجديدة بما في ذلك: دفق بيانات الطابعة الذكي (IPDS)، والمحطات المنطقية المتعددة، وصفحة التعليمات البرمجية الممتدة للبلد (CECP)، ومراقبة وقت الاستجابة، وحلقة الرمز التي تم تكوينها كواجهة مضيفة.

قدمت ميزة دعم التكوين S، والتي تلت الإصدار A بشكل غريب، إمكانية عمل وحدة تحكم محلية أو بعيدة كبوابة DSPU 3270 Token-Ring، والتي تدعم ما يصل إلى 80 وحدة معالجة مركزية في اتجاه مجرى النهر.

في عام 1989، قدمت شركة IBM مجموعة جديدة من طرازات 3174 وغيرت الاسم من وحدة التحكم في النظام الفرعي 3174 إلى وحدة التحكم في المنشأة 3174. وكانت الميزة الجديدة الرئيسية هي دعم منفذ كبل محوري إضافي مكون من 32 منفذًا في طرازات الأرضية.

الموديلات المتضمنة: 11L، 11R، 12R، 13R، 61R، 62R، 63R، 91R، و92R.

جاء خط التحكم الجديد مع إصدار 1 من Configuration Support B، مما أدى إلى زيادة عدد وحدات DSPU المدعومة على بوابة Token-Ring إلى 250 وحدة، كما قدم في الوقت نفسه "استطلاع المجموعة" الذي خفف من متطلبات استطلاع الحاسوب الرئيسي/VTAM على القناة.

دعم التكوين B الإصدار 2 إلى 5، ميزات ممكّنة مثل: تخزين التنسيق المحلي (مخزن شاشة CICS)، النوع المتقدم، معالجة Null/Space، دعم قناة ESCON.

في الفترة 1990-1991، تمت إضافة ما مجموعه 7 طرز أخرى: 21R و21L و12L و22L و22R و23R و90R. قدم الطراز 12L مرفق قناة الألياف الضوئية ESCON. كانت الطرز ذات تسمية 2xx مساوية لطرازات 1xx ولكن تم إعادة تعبئتها للتركيب في الرف وعرضت 4 فتحات محول فقط. لم يكن الطراز 90R مخصصًا ليكون وحدة تحكم محورية، بل تم وضعه كبوابة DSPU Token Ring 3270. ومع ذلك، كان به منفذ محوري واحد لتكوين الوحدة، والذي يمكن توسيعه إلى 8 مع جهاز إرسال متعدد 3299.

جاءت سلسلة وحدات التحكم مع دعم التكوين C لدعم ISDN وAPPN واتصالات الأقران. سمحت ميزة ISDN للأجهزة الموجودة في اتجاه مجرى النهر، عادةً أجهزة الكمبيوتر، بالاتصال بجهاز 3174 عبر شبكة ISDN. مكّن دعم APPN جهاز 3174 من أن يكون جزءًا من شبكة APPN، وسمح اتصال الأقران لأجهزة الكمبيوتر المتصلة بالكابل المحوري مع "دعم اتصالات الأقران" بالوصول إلى الموارد على شبكة Token-Ring المتصلة بجهاز 3174.

تتيح الإصدارات اللاحقة من 2 إلى 6 من Configuration Support C دعم ما يلي: تقسيم الشاشة، والنسخ من جلسة إلى جلسة، ووظيفة الآلة الحاسبة، والوصول إلى مضيف AS/400 ومحاكاة لوحة المفاتيح 5250، والعديد من تحسينات APPN، ودعم TCP/IP Telnet الذي سمح لمحطات 3270 CUT بالاتصال بخوادم TCP/IP باستخدام Telnet، وفي نفس الوقت في شاشة أخرى للتواصل مع الحاسوب الرئيسي باستخدام 3270 الأصلي. دعم TN3270 حيث يمكن لـ 3174 الاتصال بمضيف/بوابة TN3270، مما يلغي SNA، ولكن يحافظ على دفق بيانات 3270. إعادة توجيه IP مما يسمح بربط الأجهزة المتصلة بشبكة LAN (Token-Ring أو Ethernet) باتجاه مجرى النهر إلى 3174 لتوجيه حركة مرور IP إلى واجهة Frame Relay WAN.

في عام 1993، تمت إضافة ثلاثة طرز جديدة مع الإعلان عن محول Ethernet (FC 3045). وكانت الطرز هي: 14R و24R و64R.

كان هذا أيضًا الإعلان النهائي لشركة IBM عن الأجهزة 3174.

يمكن توسيع نماذج الأرضيات ووحدات التركيب على الرفوف بمجموعة من محولات 3174 الخاصة، والتي تضمنت بحلول عام 1993: محول القناة، ومحول ESCON، ومحول تسلسلي (V.24/V.35)، ومحول الاتصالات المتزامنة، ومحول الكبل المحوري، ومحول الألياف الضوئية "المحورية"، ومحول Async، ومحول ISDN، ومحول Token-Ring، ومحول Ethernet، ومحول تشفير الخط.

في عام 1994، قامت شركة IBM بدمج وظائف RPQ 8Q0935 في إصدار Configuration Support-C 3، بما في ذلك عميل TN3270. ^[45]

استخدمت أنظمة عرض الفيديو GTE IS/7800 أحد جهازي التحكم المتوافقين اسميًا مع IBM:

• 7801 (بعيد، ما يعادل 3271)
• 7802 (محلي، ما يعادل 3277)

استخدمت أنظمة محطات Harris Series 8000 واحدة من أربع وحدات تحكم:

• 8171 (بعيد، ما يعادل 3271)
• 8172 (محلي، 3277 مكافئ)
• 8181 (بعيد، ما يعادل 3271)
• 8182 (محلي، 3277 مكافئ)
• 9116
• 9210
• 9220

يوجد تنفيذ بديل لوحدة تحكم المنشأة في شكل OEC (وحدة تحكم المنشأة المفتوحة). ^{[46] [47] [48] [49]} إنها عبارة عن مزيج من درع Arduino مع موصل BNC وبرنامج Python يعمل على نظام POSIX . يسمح OEC بتوصيل شاشة 3270 بأجهزة IBM الرئيسية عبر TN3270 أو بأنظمة أخرى عبر VT100 . حاليًا، يتم دعم شاشات CUT فقط ولكن ليس DFT.

كانت لدى شركة Memorex وحدتي تحكم لجهاز 1377 المتوافق مع 3277؛ وحدة 1371 للاتصال عن بعد ووحدة 1372 للاتصال المحلي. ^[50]

في وقت لاحق، قدمت شركة Memorex سلسلة من وحدات التحكم المتوافقة مع IBM 3274 و3174

• 2074
• 2076
• 2174
• 2274

قدمت شركة IBM جهازًا يسمى 3299 يعمل كمجمع بين وحدة تحكم 3274 مهيأة وفقًا لذلك، مع ميزة المجمع 9901، وما يصل إلى ثماني شاشات/طابعات، وبالتالي تقليل عدد كابلات المحور بين وحدة التحكم 3x74 والشاشات/الطابعات.

مع طرح وحدة التحكم 3174، أصبحت أجهزة الإرسال المتعدد الداخلية والخارجية (3299) شائعة الاستخدام حيث تم تجهيز وحدة التحكم 3174-1L بأربعة منافذ إرسال متعدد يدعم كل منها ثمانية أجهزة. تم تسمية بطاقة جهاز الإرسال المتعدد الداخلي 3174 باسم TMA – Terminal Multiplexer Adapter 9176.

لقد قام عدد من البائعين بتصنيع أجهزة مضاعفة 3270 قبل شركة IBM ومعها بما في ذلك شركة Fibronics وشركة Adacom التي تقدم أجهزة مضاعفة تدعم TTP – Telephone Twisted Pair كبديل للكابل المحوري، ووصلات الألياف الضوئية بين أجهزة مضاعفة 3270.

في بعض الحالات، عمل المجمع كجهاز "توسعة" على وحدات تحكم عن بعد أصغر حجمًا بما في ذلك 3174-81R / 91R، حيث قام 3299 بتوسيع عدد منافذ الكواكسيكل من أربعة إلى ثمانية، أو 3174-51R / 61R، حيث قام 3299 بتوسيع عدد منافذ الكواكسيكل من ثمانية إلى 16.

تم تصميم وتطوير نظام فرعي لمحطة العرض IBM 3270 بواسطة مختبر IBM في كينغستون، نيويورك (الذي أغلق لاحقًا خلال الوقت الصعب الذي مرت به IBM في منتصف التسعينيات). تم تطوير الطابعات بواسطة مختبر Endicott، نيويورك . مع توسع النظام الفرعي، تم تطوير وحدة التحكم في العرض 3276 بواسطة مختبر Fujisawa ، اليابان، ثم مختبر Yamato لاحقًا ؛ وشاشة الألوان 3279 والطابعة الملونة 3287 بواسطة مختبر Hursley ، المملكة المتحدة. تم تصنيع منتجات النظام الفرعي في كينغستون (الشاشات وأجهزة التحكم)، وإنديكوت (الطابعات)، وغرينوك ، اسكتلندا، المملكة المتحدة (معظم المنتجات) وتم شحنها إلى المستخدمين في الولايات المتحدة وحول العالم. استمر تصنيع محطات 3278 في هورتولانديا ، بالقرب من كامبيناس ، البرازيل حتى أواخر الثمانينيات، حيث تم إعادة تصميم أجزائها الداخلية بواسطة فريق هندسي محلي باستخدام تقنية CMOS الحديثة، مع الاحتفاظ بمظهرها الخارجي. ^{[ بحاجة لمصدر ]}

يصف بروتوكول Telnet 3270، أو tn3270، كلاً من عملية إرسال واستقبال تدفقات البيانات 3270 باستخدام بروتوكول telnet والبرنامج الذي يحاكي محطة طرفية من فئة 3270 تتواصل باستخدام هذه العملية. ^{[5] [51]} يسمح بروتوكول tn3270 لمحاكي المحطة الطرفية 3270 بالاتصال عبر شبكة TCP/IP بدلاً من شبكة SNA . يمكن استخدام بروتوكول Telnet 3270 إما لاتصالات المحطة الطرفية أو الطباعة. لا يمكن استخدام عملاء telnet القياسيين كبديل لعملاء tn3270، حيث يستخدمون تقنيات مختلفة تمامًا لتبادل البيانات.

تتوفر شاشات 3270 بمجموعة متنوعة ^[52] من لوحات المفاتيح ومجموعات الأحرف. يوضح الجدول التالي مجموعة الأحرف 3275/3277/3284–3286 ^{[53] [54]} لـ EBCDIC باللغة الإنجليزية الأمريكية (كانت الأحرف الاختيارية متاحة لـ ASCII الأمريكية، وEBCDIC باللغة البريطانية والفرنسية والألمانية والإيطالية).

في المحطات الطرفية 3275 و3277 التي لا تحتوي على ميزة النص a، يتم عرض الأحرف الصغيرة كأحرف كبيرة. يتم عرض وطباعة أحرف التحكم NL وEM وDUP وFM كأحرف 5 و9 و* و؛ على التوالي، باستثناء الطابعة عندما تكون البتات 2 و3 من WCC أو CCC = '00'b، وفي هذه الحالة تؤدي NL وEM وظيفة التحكم الخاصة بهما ولا تتم طباعتهما. ^{[14] : ص 15}

مجموعة أحرف 3270 (US EBCDIC)

0

1

2

3

4

5

6

7

8

9

أ

ب

ج

د

هـ

ف

0x

لا شيء

سه

إس تي إكس

إي تي إكس

PT

1x

دي إل إي

إدارة الأعمال الصغيرة

الولايات المتحدة الأمريكية

الدائرة المتكاملة

هولندا

إم

الحزب الديمقراطي المتحد

سان فرانسيسكو

اف ام

معرض تورنتو الدولي

2x

إي تي بي

خروج

اي ان كيو

3x

سين

نهاية الخدمة

را

ناك

فرعي

4x

إس بي

¢

.

<

(

+

|

5x

&

!

دولار

*

)

؛

¬

6x

-

/

¦

,

%

_

>

؟

7x

:

#

@

'

=

"

8x

أ

ب

ج

د

هـ

ف

ج

ح

أنا

9x

ج

ك

ل

م

ن

ا

ص

س

ر

الفأس

س

ت

انت

ف

و

س

ي

ز

بكس

سي اكس

أ

ب

ج

د

هـ

ف

ج

ح

أنا

دكس

ج

ك

ل

م

ن

ا

ص

س

ر

السابق

س

ت

و

الخامس

و

إكس

ي

ز

اف اكس

0

1

2

3

4

5

6

7

8

9

تتكون البيانات المرسلة إلى 3270 من أوامر، وحرف تحكم النسخ (CCC) ^[j] أو حرف تحكم الكتابة (WCC) إذا كان ذلك مناسبًا، وعنوان الجهاز ^[j] للنسخ، والأوامر، وبيانات الأحرف و ^[a] الحقول المنظمة. تعطي الأوامر تعليمات لوحدة التحكم 3270 لأداء بعض الإجراءات على جهاز محدد، مثل القراءة أو الكتابة. يتم إرسال الأوامر كجزء من مجرى البيانات للتحكم في تنسيق مخزن الجهاز. الحقول المنظمة هي لنقل وظائف التحكم الإضافية والبيانات إلى أو من الجهاز الطرفي. ^[a]

في وحدة تحكم محلية غير SNA، يكون الأمر عبارة عن رمز تشغيل CCW وليس البايت الأول من مجرى العرض الخارجي؛ وفي جميع وحدات التحكم الأخرى، يكون الأمر هو البايت الأول من مجرى العرض، باستثناء رؤوس البروتوكول.

يتضمن الجدول التالي أوامر تدفق البيانات وأكواد العمليات CCW لوحدات التحكم المحلية غير SNA؛ ولا يتضمن أكواد العمليات CCW لوحدات التحكم SNA المحلية.

3270 أوامر ^[55]

يأمر	سداسي عشري			رسم بياني	وظيفة
	محلي غير SNA	إيبكديك	أسكي
نسخة [ج]	—	ف7	37	7	النسخ من مخزن مؤقت لجهاز إلى آخر، على سبيل المثال، من شاشة إلى طابعة
مسح كل ما هو غير محمي [56]	0ف	6 ف	3 ف	؟	مسح جميع الحقول غير المحمية وإعادة تعيين علامات البيانات المعدلة
مسح/كتابة [57]	05	ف5	35	5	امسح مخزن الجهاز، ثم اكتب WCC متبوعًا بالأوامر والبيانات
مسح/كتابة بديل [k] [58]	0د	7هـ	ثلاثي الأبعاد	=	امسح مخزن الجهاز، ثم اضبط الحجم البديل، ثم اكتب WCC متبوعًا بالأوامر والبيانات
لا يوجد عملية	03	—	—	—	يمكن استخدامه لاسترجاع الحالة المعلقة
قراءة المخزن المؤقت [59]	02	ف2	22	2	قراءة مخزن الجهاز بالكامل، بما في ذلك السمات
قراءة معدلة [60]	06	ف6	36	6	قراءة AID والمؤشر، وباستثناء القراءة القصيرة، الحقول المعدلة من الجهاز
قراءة الكل المعدل [61]	—	6هـ	3هـ	:	قراءة AID والمؤشر والحقول المعدلة من الجهاز؛ لا توجد قراءة قصيرة
حدد [62]	0ب	—	—	—	نقل البيانات من الجهاز إلى وحدة التحكم مع فصل القناة
حدد RB [l] [63]	1ب	—	—	—	حدد مخزن القراءة؛ لا يمكن ربطه إلا بمخزن القراءة
حدد RBP [l] [64]	3ب	—	—	—	حدد مخزن القراءة من الموضع؛ لا يمكن ربطه إلا بمخزن القراءة
حدد RM [l] [65]	قاعدة بيانات	—	—	—	حدد قراءة معدلة
حدد RMP [l] [66]	2ب	—	—	—	حدد قراءة المعدلة من الموضع
حدد WRT [l] [67]	4ب	—	—	—	لا يجوز ربط أمر تحديد WRT إلا بحقل الكتابة أو حقل الكتابة المنظم
حاسة [68]	04	—	—	—	استرداد معلومات الخطأ بعد فحص الوحدة
معرف الحس [k] [69]	ه4	—	—	—	استرجاع معرف وحدة التحكم
اكتب [70]	01	ف1	31	1	اكتب WCC متبوعًا بالأوامر والبيانات
اكتب حقلًا منظمًا [k] [a] [71]	11	ف3	—	3	كتابة حقل منظم
بالنسبة لأجهزة 3270 البعيدة، يتم تعيين البتات غير المهمة بحيث يشكل الأمر حرف EBCDIC (أو ASCII) صالحًا.

تتكون البيانات المرسلة بواسطة الكتابة أو المسح/الكتابة من رمز الأمر نفسه متبوعًا بحرف تحكم الكتابة (WCC) متبوعًا بشكل اختياري بمخزن مؤقت يحتوي على أوامر أو بيانات (أو كليهما). يتحكم حرف التحكم في الكتابة في تشغيل الجهاز. قد تبدأ البتات تشغيل الطابعة وتحدد تنسيق الطباعة. ستصدر إعدادات البت الأخرى إنذارًا صوتيًا إذا تم تثبيتها، أو إلغاء قفل لوحة المفاتيح للسماح بإدخال المشغل، أو إعادة تعيين جميع علامات البيانات المعدلة في مخزن الجهاز المؤقت.

تتكون الأوامر ^[72] من بايت رمز الطلب متبوعًا بصفر إلى ثلاثة بايتات من معلومات المتغير.

طلبات لـ 3277 ^[م]

طلب	الكود السداسي عشري (EBCDIC)				الوصف [14]
	البايت 1	البايت 2	البايت 3	البايت 4
حقل البداية (SF)	1د	سمة الشخصية (انظر السمات)			يشير إلى بداية الحقل في موضع المخزن المؤقت الحالي ويوفر سماته
تعيين عنوان المخزن المؤقت (SBA)	11	عنوان البايت 1	عنوان البايت 2		يحدد عنوان المخزن المؤقت ليصبح موضع المخزن المؤقت الحالي (انظر تحديد عنوان المخزن المؤقت)
إدراج المؤشر (IC)	13				يضع المؤشر في موضع المخزن المؤقت الحالي
علامة التبويب البرنامج (PT)	05				يقوم بنقل عنوان المخزن المؤقت الحالي إلى الموضع الأول للحقل غير المحمي التالي
كرر للعنوان (RA)	3ج	عنوان البايت 1	عنوان البايت 2	شخصية للتكرار	يخزن الحرف في البايت 4 في جميع مواقع المخزن المؤقت بدءًا من موضع المخزن المؤقت الحالي وحتى العنوان المحدد ولكن لا يشمل ذلك العنوان ويضبط موضع المخزن المؤقت الحالي على العنوان المحدد
مسح عنوان غير محمي (EUA)	12	عنوان البايت 1	عنوان البايت 2		يملأ جميع الحقول غير المحمية بقيم فارغة بدءًا من موضع المخزن المؤقت الحالي وحتى العنوان المحدد ولكن لا يشمله

يحتوي 3270 على ثلاثة ^[73] أنواع من السمات:

• سمات الحقل
• السمات الممتدة ^[أ]
• سمات الشخصية ^[أ]

استخدمت شاشات العرض الأصلية 3277 و3275 بايت سمة حقل مكون من 8 بتات ^[74] تم استخدام خمسة بتات منها. ^{[14] : ص 18}

• يتم تعيين البتات 0 و1 بحيث تكون السمة دائمًا عبارة عن حرف EBCDIC (أو ASCII) صالح.
• البت 2 يساوي صفرًا للإشارة إلى أن الحقل المرتبط غير محمي (يمكن للمشغل إدخال البيانات) أو واحد للإشارة إلى أنه محمي .
• البت 3 يساوي صفرًا للإشارة إلى أن هذا الحقل، إذا لم يكن محميًا، يمكنه قبول إدخال أبجدي رقمي. يشير البت الأول إلى أنه يتم قبول الإدخال الرقمي فقط، ويتحول تلقائيًا إلى رقمي لبعض لوحات المفاتيح.
• تعمل البتتان 4 و5 في تناغم:
  • يشير '00'B إلى أن الحقل معروض على الشاشة ولا يمكن اكتشافه بواسطة قلم التحديد .
  • يشير '01'B إلى أن الحقل قابل للعرض ويمكن اكتشافه بواسطة قلم التحديد.
  • يشير '10'B إلى أن المجال مكثف (ساطع)، وقابل للعرض، وقابل للاكتشاف بواسطة قلم التحديد.
  • يشير "11"B إلى أن الحقل غير قابل للعرض، وغير قابل للطباعة، وغير قابل للكشف بواسطة القلم. ويمكن استخدام هذا الأخير بالتزامن مع علامة البيانات المعدلة لتضمين بيانات ثابتة على الشاشة والتي سيتم قراءتها في كل مرة تتم فيها قراءة البيانات من الجهاز.
• البت 7 هو "علامة البيانات المعدلة"، حيث يشير "0" إلى أن الحقل المرتبط لم يتم تعديله بواسطة المشغل ويشير "1" إلى أنه تم تعديله. وكما هو مذكور أعلاه، يمكن ضبط هذا البت برمجيًا للتسبب في معاملة الحقل على أنه تم تعديله.

تتضمن النماذج اللاحقة اللون الأساسي : "يمكن إنتاج اللون الأساسي (أربعة ألوان) على شاشات ملونة وطابعات ملونة من برامج تطبيق 3270 الحالية باستخدام مجموعات من بتات تكثيف المجال وحماية المجال. لمزيد من المعلومات حول اللون، راجع نظام معلومات IBM 3270: اللون والرموز المبرمجة، GA33-3056." ^{[74] : 1–7}

استخدمت الطرازات 3278 و 3279 والإصدارات الأحدث سمات ممتدة ^[75] لإضافة الدعم لسبعة ألوان، والوميض، والفيديو العكسي، والتسطير، وتحديد الخطوط العريضة للحقول، والتحقق من صحة الحقول، والرموز المبرمجة.

سمحت النماذج 3278 و 3279 والإصدارات الأحدث للسمات الموجودة على الأحرف الفردية ^[76] في الحقل بتجاوز سمات الحقل المقابلة.

سمح هذا للبرامج (مثل محرر النصوص LEXX ) بتعيين أي خط (بما في ذلك الخطوط القابلة للبرمجة) أو لون، وما إلى ذلك، لأي حرف على الشاشة.

تحتوي شاشات وطابعات 3270 على مخزن مؤقت يحتوي على بايت واحد لكل موضع على الشاشة. على سبيل المثال، يتميز الطراز 3277 2 بحجم شاشة يبلغ 24 صفًا من 80 عمودًا لحجم مخزن مؤقت يبلغ 1920 بايتًا. يتم توجيه البايتات من الصفر إلى حجم الشاشة ناقص واحد، في هذا المثال 1919. "هناك علاقة ثابتة بين كل ... موقع تخزين المخزن المؤقت وموضعه على شاشة العرض." ^{[14] : ص 13} تبدأ معظم الطلبات التشغيل عند عنوان المخزن المؤقت "الحالي"، وسيؤدي تنفيذ أمر أو كتابة بيانات إلى تحديث هذا العنوان. يمكن تعيين عنوان المخزن المؤقت مباشرةً باستخدام أمر تعيين عنوان المخزن المؤقت (SBA) ، والذي غالبًا ما يتبعه حقل البدء أو حقل البدء الممتد . بالنسبة لجهاز بشاشة عرض 1920 حرفًا، يكون عنوان اثني عشر بت كافيًا. تستخدم أجهزة 3270 اللاحقة ذات أحجام الشاشات الأكبر أربعة عشر أو ستة عشر بتًا.

يتم ترميز العناوين داخل أوامر في بايتين. ^[77] بالنسبة للعناوين المكونة من اثني عشر بتًا، يتم ضبط البتات ذات الترتيب الأعلى لكل بايت لتشكيل أحرف EBCDIC (أو ASCII) صالحة. على سبيل المثال، يتم ترميز العنوان 0 على أنه X'4040'، أو مسافة-مسافة، ويتم ترميز العنوان 1919 على أنه X'5D7F'، أو '"'. ^{[14] : ص 75-90} عادةً ما يحتفظ المبرمجون الذين يقومون بترميز الألواح يدويًا بجدول العناوين من وصف مكون 3270 أو بطاقة مرجع 3270 في متناول اليد. بالنسبة للعناوين المكونة من أربعة عشر وستة عشر بتًا، يستخدم العنوان بتات متجاورة في بايتين.

يكتب مجرى البيانات التالي سمة في الصف 24، العمود 1، ويكتب الأحرف (المحمية) '> ' في الصف 24، العمودين 2 و3، وينشئ حقلاً غير محمي في الصف 24 من الأعمدة 5-79. ولأن المخزن المؤقت يلتف حول سمة، فإنه يوضع في الصف 24، العمود 80 لإنهاء حقل الإدخال. عادةً ما يُكتب مجرى البيانات هذا باستخدام أمر مسح/كتابة والذي يضبط المواضع غير المحددة على الشاشة إلى '00'x. يتم إعطاء القيم بالنظام السداسي عشر.

  وصف البيانات
  D3 WCC [إعادة ضبط الجهاز + استعادة (فتح) لوحة المفاتيح + إعادة ضبط MDT]
  11 5C F0 SBA الصف 24 العمود 1
  1D F0 SF/السمة
              [محمي، أبجدي رقمي، عرض شدة طبيعية، غير قابل للكشف بواسطة القلم، إيقاف تشغيل MDT]
  6E 40 '> '
  1D 40 SF/السمة
              [غير محمي، أبجدي رقمي، عرض شدة طبيعية، غير قابل للكشف بواسطة القلم، إيقاف تشغيل MDT]
              لا يلزم استخدام SBA هنا نظرًا لأنه يتم كتابته في موضع المخزن المؤقت الحالي
  13 IC — يعرض المؤشر في الموضع الحالي: الصف 24، العمود 5
  11 5D 7F SBA الصف 24 العمود 80
  1D F0 SF/السمة
              [محمي، أبجدي رقمي، عرض شدة طبيعية، غير قابل للكشف بواسطة القلم، إيقاف تشغيل MDT]

هذا القسم يحتاج إلى التوسعة ، يمكنك المساعدة بإضافة المزيد إليه. ( سبتمبر 2020 )

تدعم معظم محطات 3270 الأحدث من 3275 و3277 و3284 و3286 تدفق بيانات ممتد (EDS) يسمح بالعديد من الإمكانات الجديدة، بما في ذلك:

• عرض المخازن المؤقتة التي يزيد حجمها عن 4096 حرفًا
• سمات الحقل الإضافية، على سبيل المثال، اللون
• سمات الأحرف داخل الحقل
• إعادة تعريف هندسة العرض
• الاستعلام عن خصائص المحطة الطرفية
• مجموعات الرموز المبرمجة
• رسومات جميع النقاط القابلة للعنونة (APA)

• محاكي 3270
• نظام فرعي لمحطة العرض IBM 5250 لعائلة IBM AS/400 و IBM System/3X
• قائمة منتجات IBM

• مقدمة لنظام عرض أنظمة المعلومات IBM 3270 (PDF) . IBM. مايو 1971. GA27-2739-1.
• نظام عرض المعلومات IBM 3270: دليل الصيانة (PDF) . IBM. سبتمبر 1980. S229-7037-4.
• 3174 مراقب المنشأة - مقدمة (PDF) . IBM. أبريل 1989. GA27-3850-0.
• نظام عرض المعلومات IBM 3270 — الألوان والرموز المبرمجة (PDF) . IBM. سبتمبر 1979. GA33-3056-0.
• 3270 مقدمة عن نظام عرض المعلومات (PDF) (الطبعة الثالثة والعشرون). آي بي إم. أكتوبر 1988. GA27-2739-22.
• 3270 مرجع مبرمج نظام عرض المعلومات (PDF) (الطبعة الخامسة). IBM. ديسمبر 1988. GA23-0059-4.
• مرجع مجموعة أحرف نظام عرض المعلومات IBM 3270 (PDF) (الطبعة العاشرة). IBM. أبريل 1987. GA27 -2837-9.
• نظام عرض المعلومات IBM 3270، وصف وحدة التحكم 3274 ودليل المبرمج (PDF) (الطبعة الثالثة). IBM. مارس 1985. GA23-0061-2.

• ريختر، ج. (يناير 1988). خيار نظام Telnet 3270. دوى : 10.17487/RFC1041 . آر إف سي 1041.
• بينر، جون (يناير 1994). TN3270 الممارسات الحالية. doi : 10.17487/RFC1576 . RFC 1576.
• كيلي، بيل (يونيو 1998). تحسينات TN3270. doi : 10.17487/RFC2355 . RFC 2355.
• يفستيفييف ، ميكيتا (يونيو 2011). مخطط URI "tn3270". دوى : 10.17487/RFC6270 . آر إف سي 6270.
• "Telnet و TN3270 Configuration". Cisco. يوليو 1998.

• تاريخ جزئي لشركة IBM يشير إلى الكشف عن نظام العرض 3270 في عام 1971
• 3270 برمجة تدفق البيانات
• rbanffy/3270font: إعادة إنتاج TTF للخط من 3270
